1 DIBUJO TÉCNICO Pretende representar objetos de una forma exacta... problema Pero... hay un problema : objetos 3 Los objetos tienen 3 dimensiones papel y el papel donde queremos dibujarlos 2 solamente tiene 2 dimensiones ¿Cómo solucionarlo? Hay, al menos, 2 maneras:

2 Presentando la visión del objeto desde distintos puntos para mostrar así todos los detalles del mismo LAS VISTAS

3 Dibujando el objeto con algunos ángulos y dimensiones deformados para dar la sensación de profundidad o tercera dimensión. LAS PERSPECTIVAS Perspectiva CABALLERA Perspectiva ISOMÉTRICA

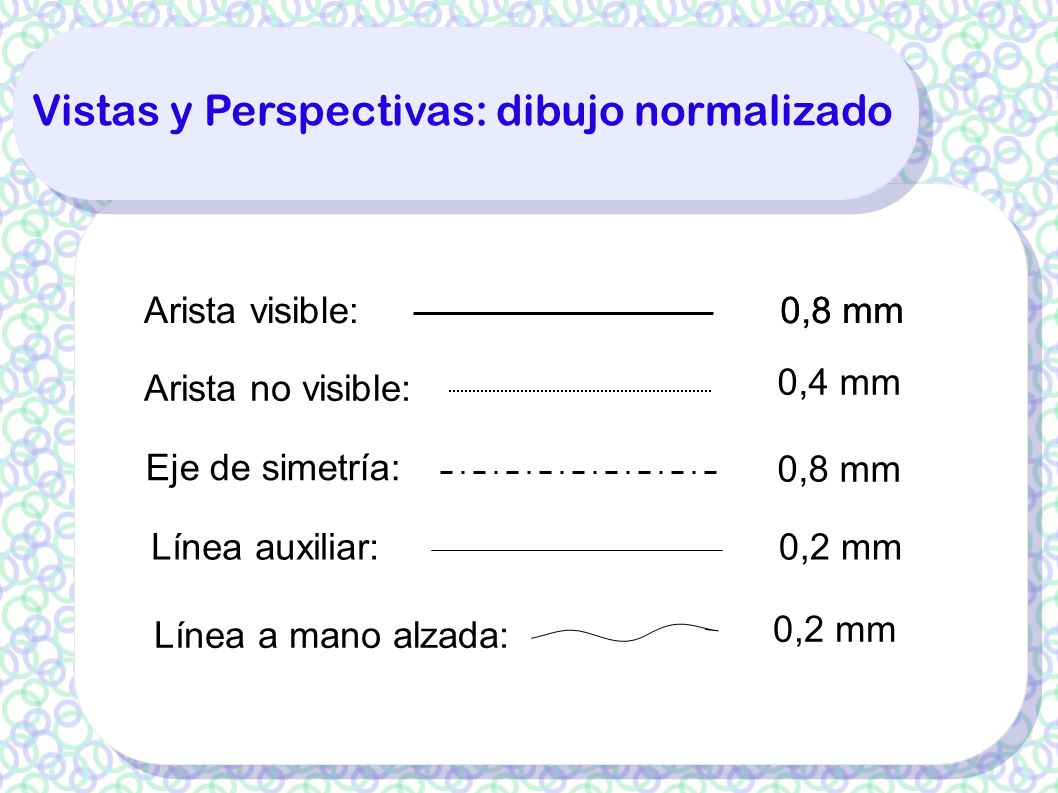

4 Vistas y Perspectivas: dibujo normalizado Arista visible:0,8 mm Arista no visible: Eje de simetría: Línea auxiliar: 0,4 mm 0,8 mm 0,2 mm 0,8 mm Línea a mano alzada: 0,2 mm

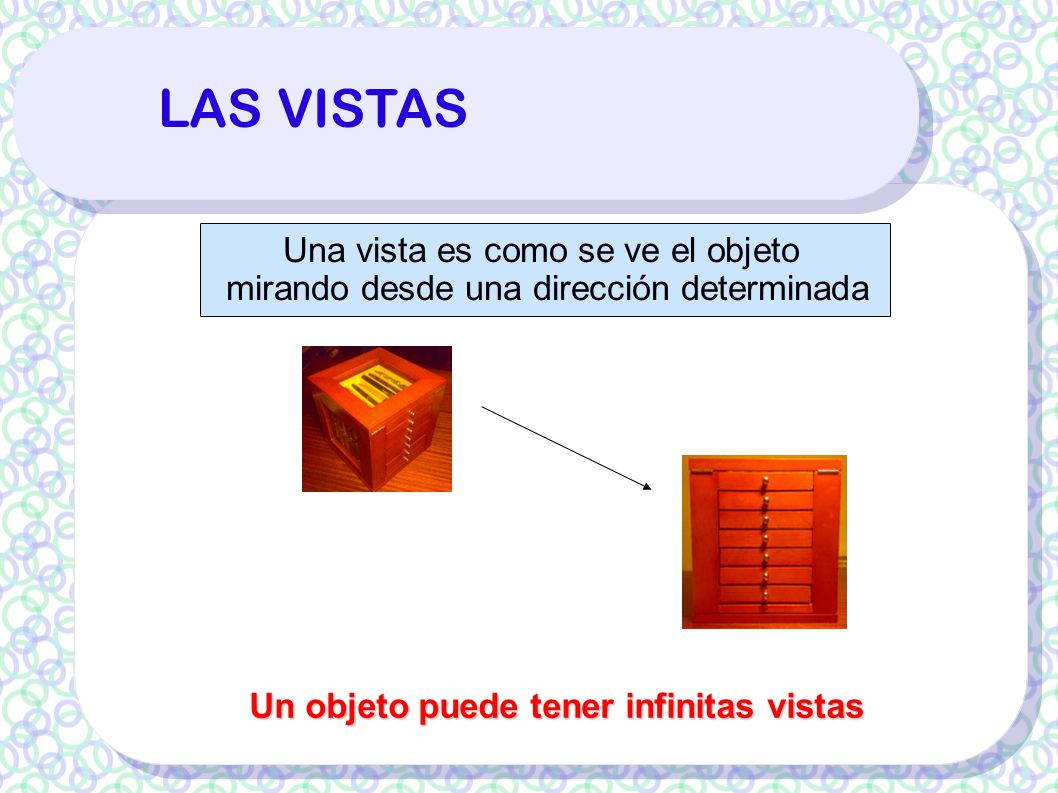

5 LAS VISTAS Una vista es como se ve el objeto mirando desde una dirección determinada Un objeto puede tener infinitas vistas

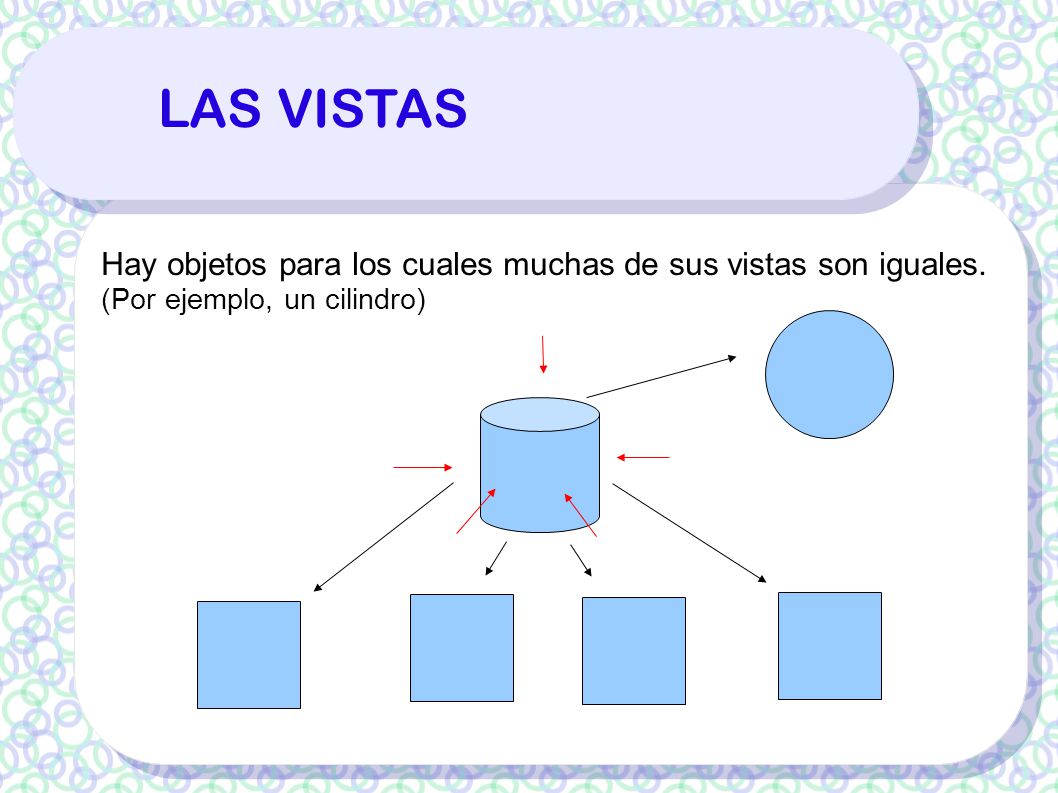

6 Hay objetos para los cuales muchas de sus vistas son iguales. (Por ejemplo, un cilindro)‏ LAS VISTAS

7 Una esfera solo tiene una vista (Desde cualquier posición que se mire se ve un circulo)‏ Como los objetos son tridimensionales pueden ser descritos mediante 6 vistas (2 por cada dimensión)‏

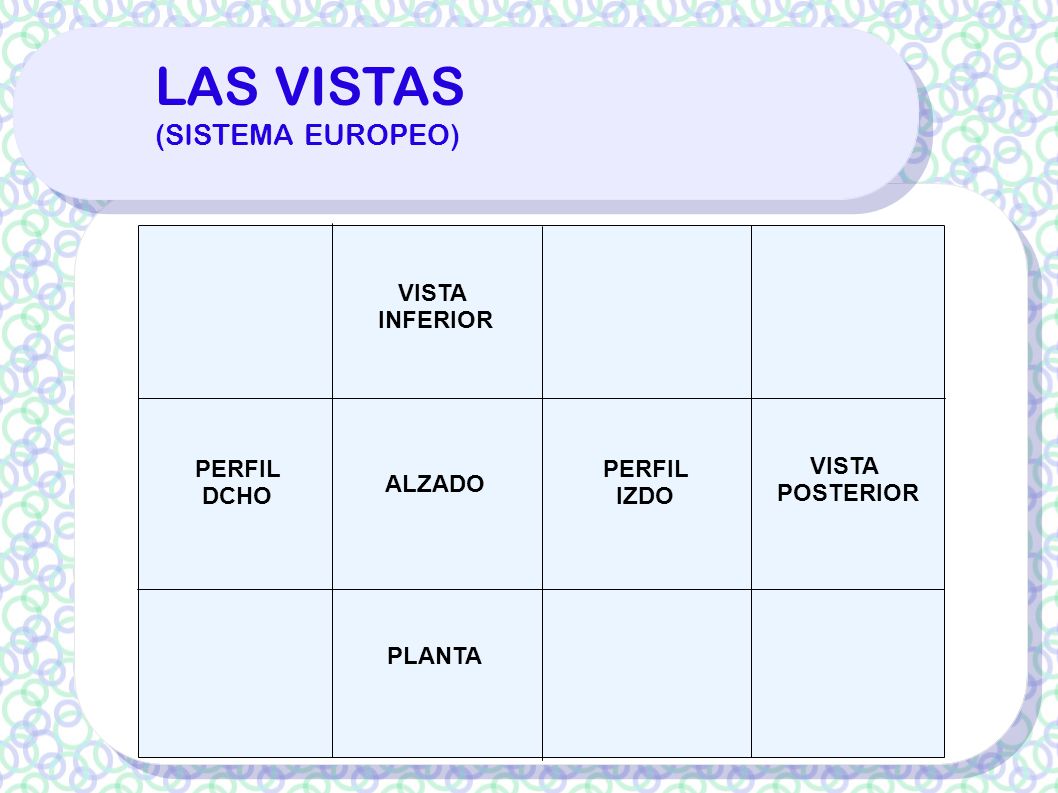

8 LAS VISTAS (SISTEMA EUROPEO) ‏ ALZADO PLANTA PERFIL IZDO PERFIL DCHO VISTA INFERIOR VISTA POSTERIOR

9 LAS VISTAS (SISTEMA EUROPEO) ‏

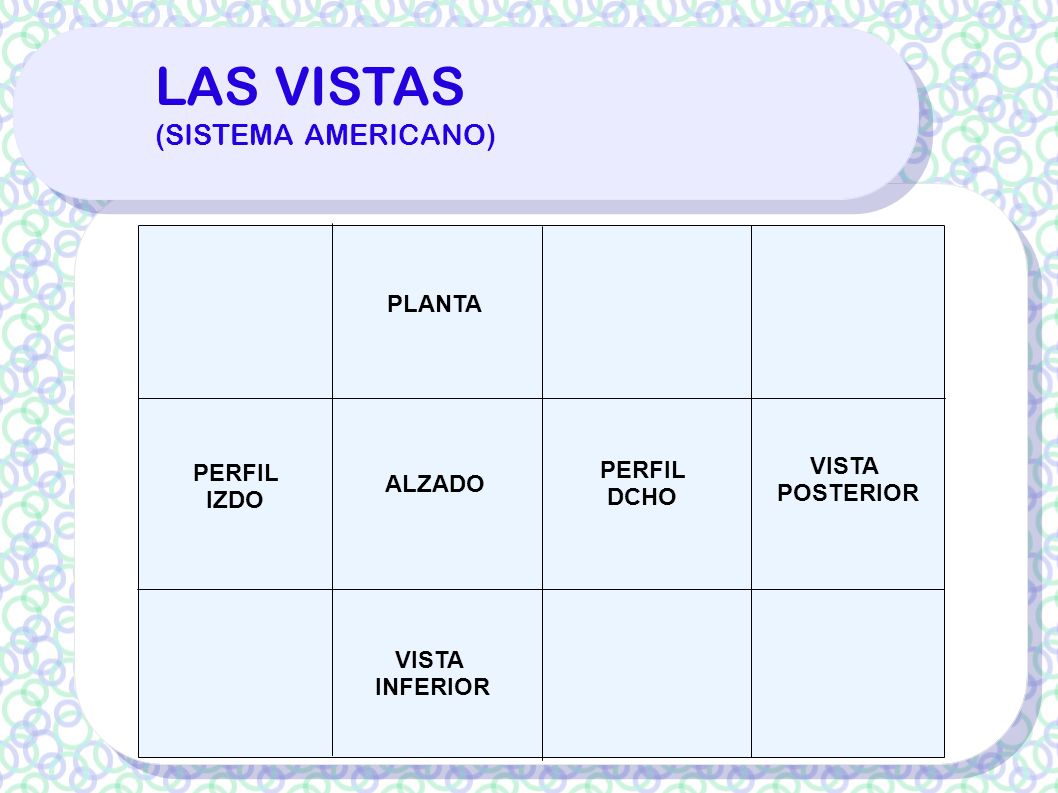

10 LAS VISTAS (SISTEMA AMERICANO) ‏ ALZADO PLANTA PERFIL IZDO PERFIL DCHO VISTA INFERIOR VISTA POSTERIOR

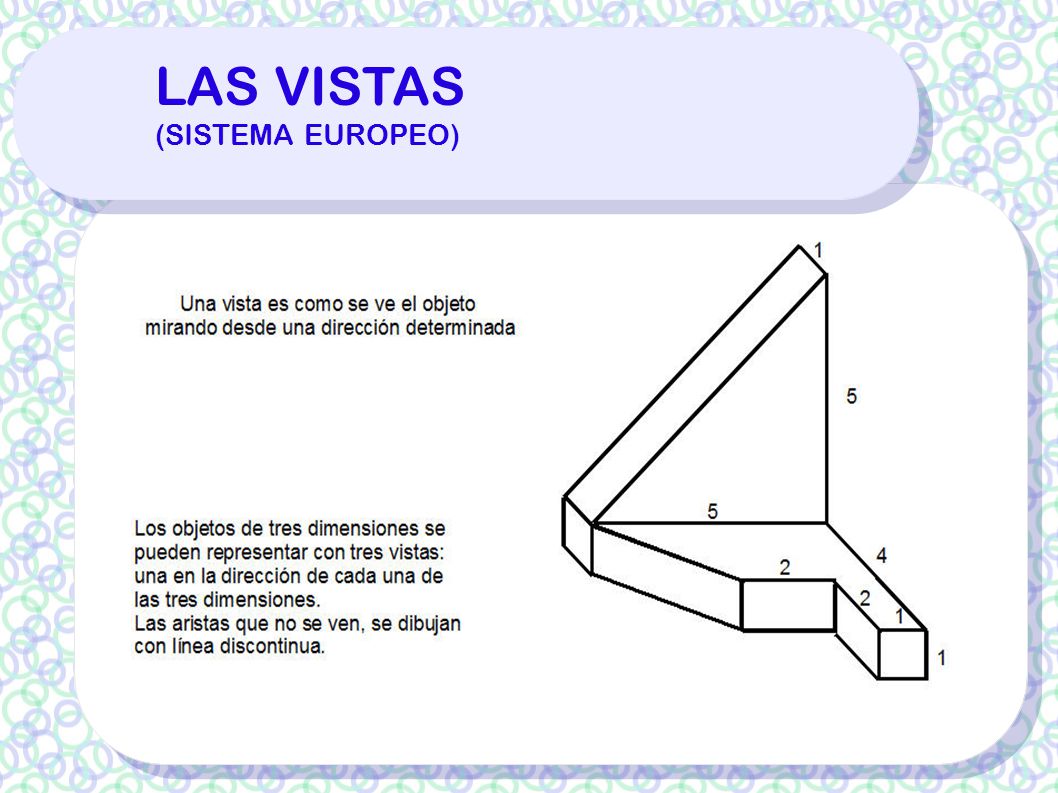

11 LAS VISTAS (SISTEMA EUROPEO) ‏

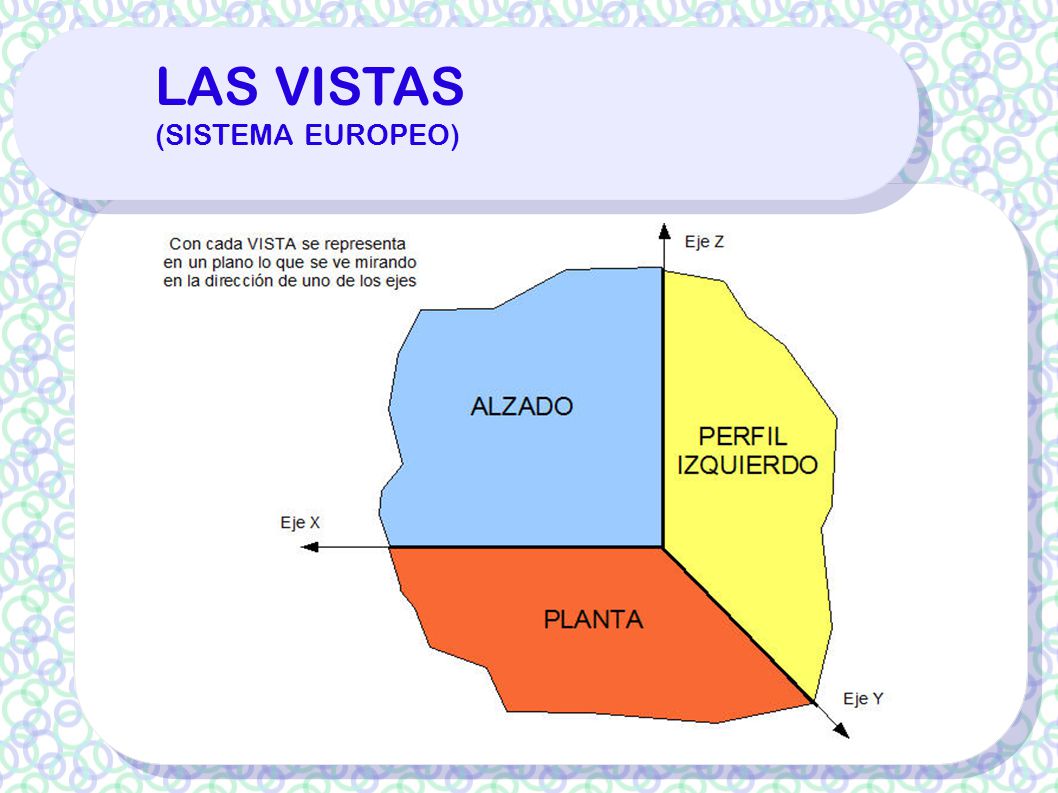

12 LAS VISTAS (SISTEMA EUROPEO) ‏

13 LAS VISTAS (SISTEMA EUROPEO) ‏

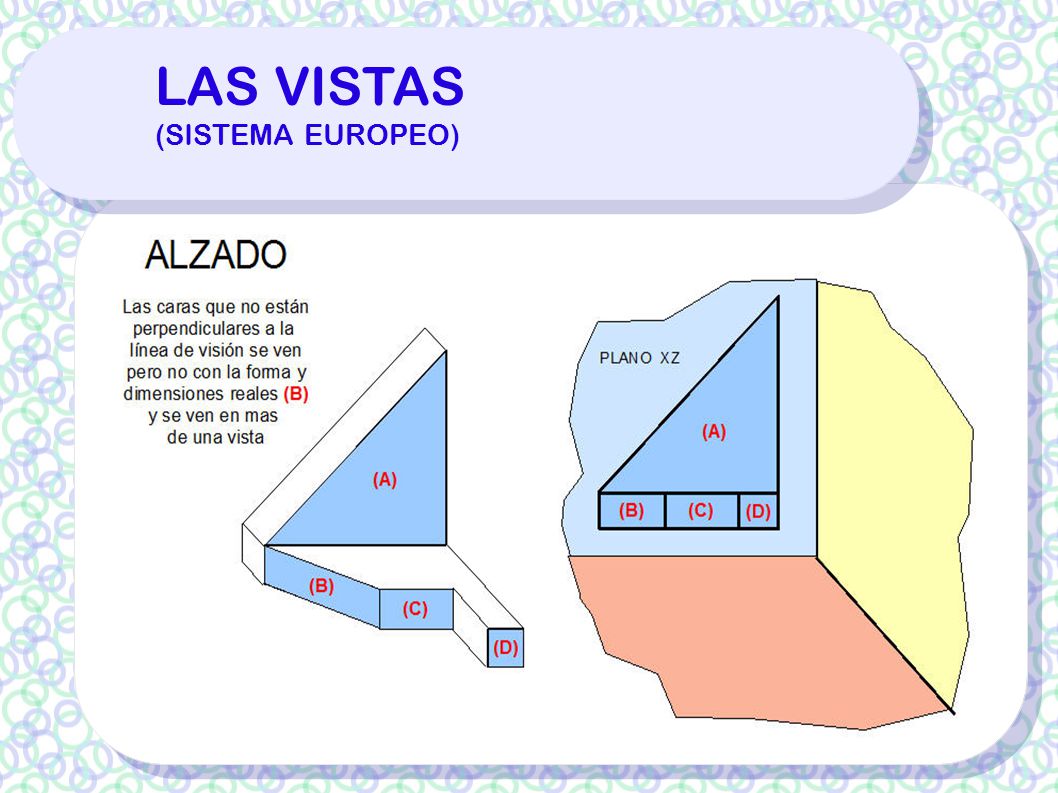

14 LAS VISTAS (SISTEMA EUROPEO) ‏

15 LAS VISTAS (SISTEMA EUROPEO) ‏

16 LAS VISTAS (SISTEMA EUROPEO) ‏

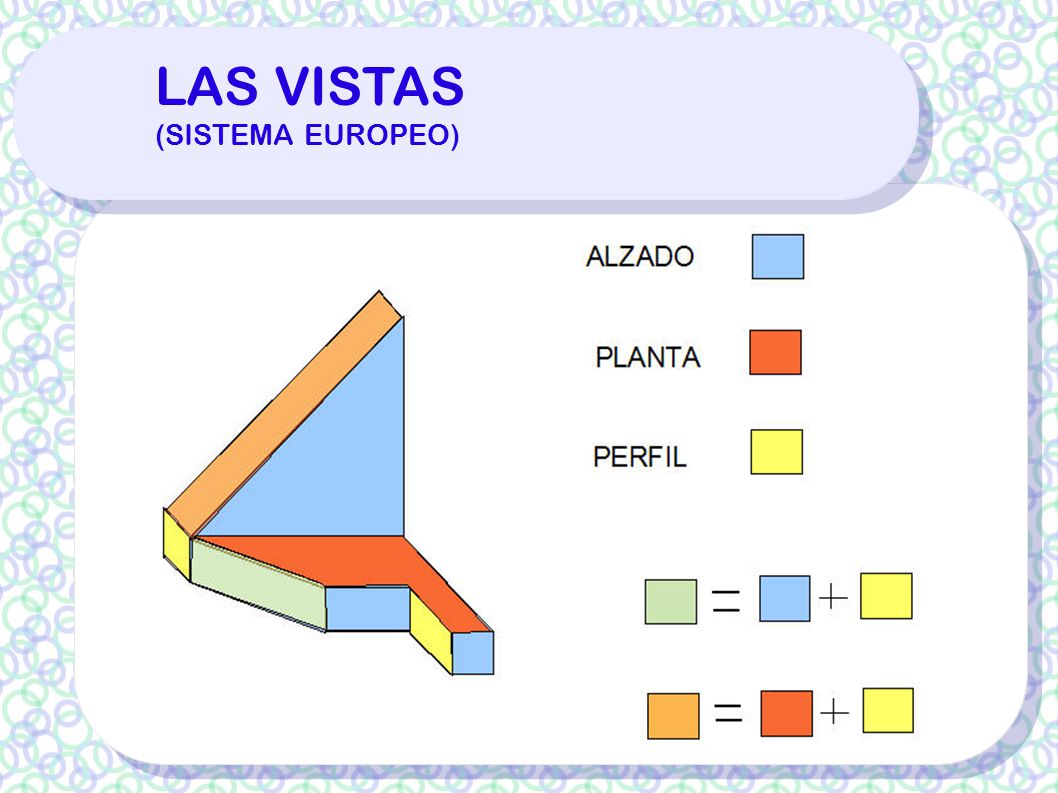

17 LAS VISTAS (SISTEMA EUROPEO) ‏

18 LAS VISTAS (SISTEMA EUROPEO) ‏

19 LAS VISTAS (SISTEMA EUROPEO) ‏

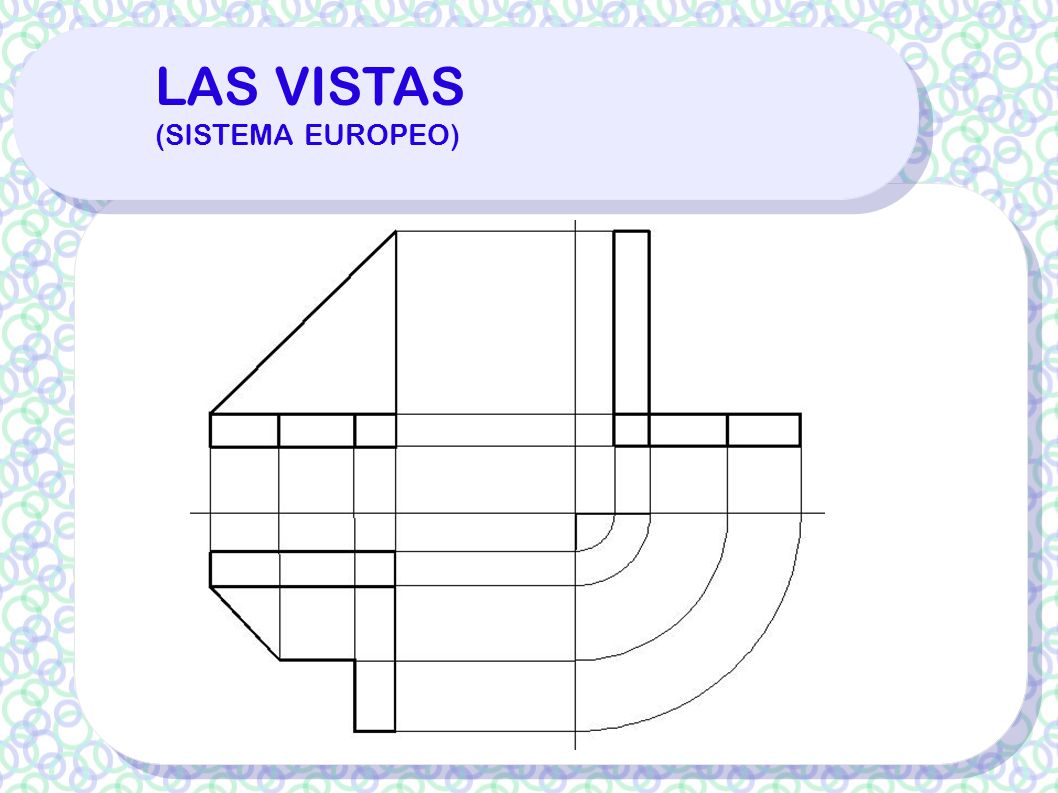

20 LAS VISTAS (SISTEMA EUROPEO) ‏

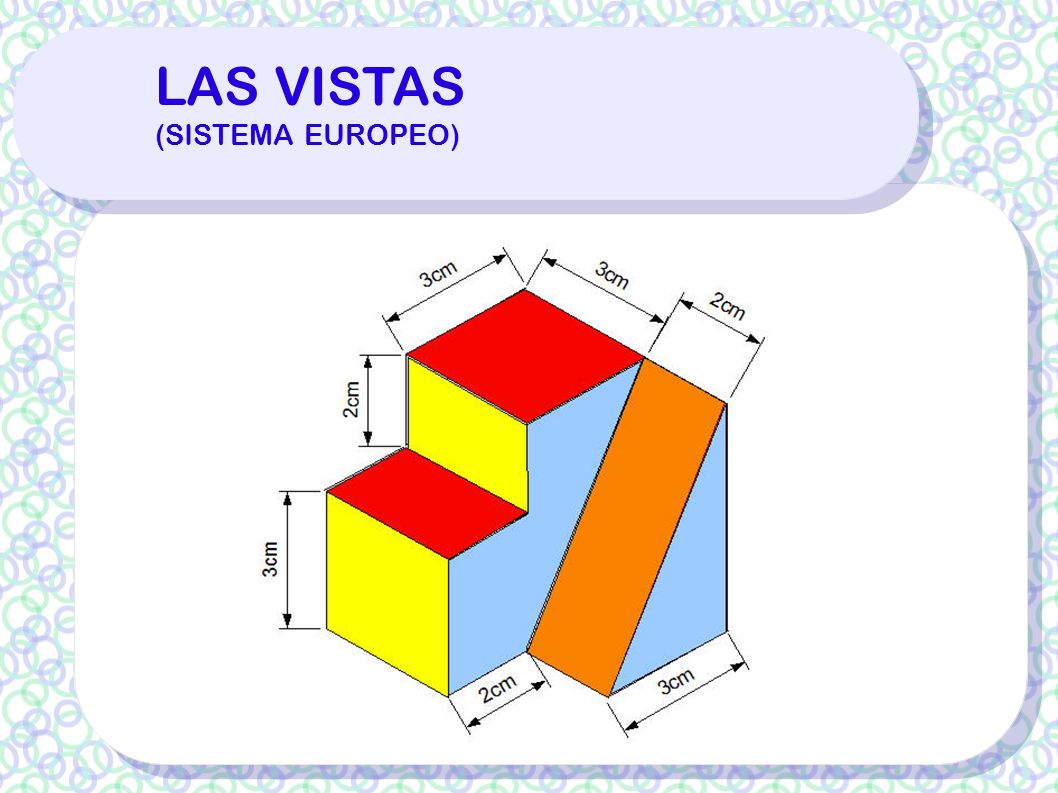

21 LAS VISTAS (SISTEMA EUROPEO) ‏

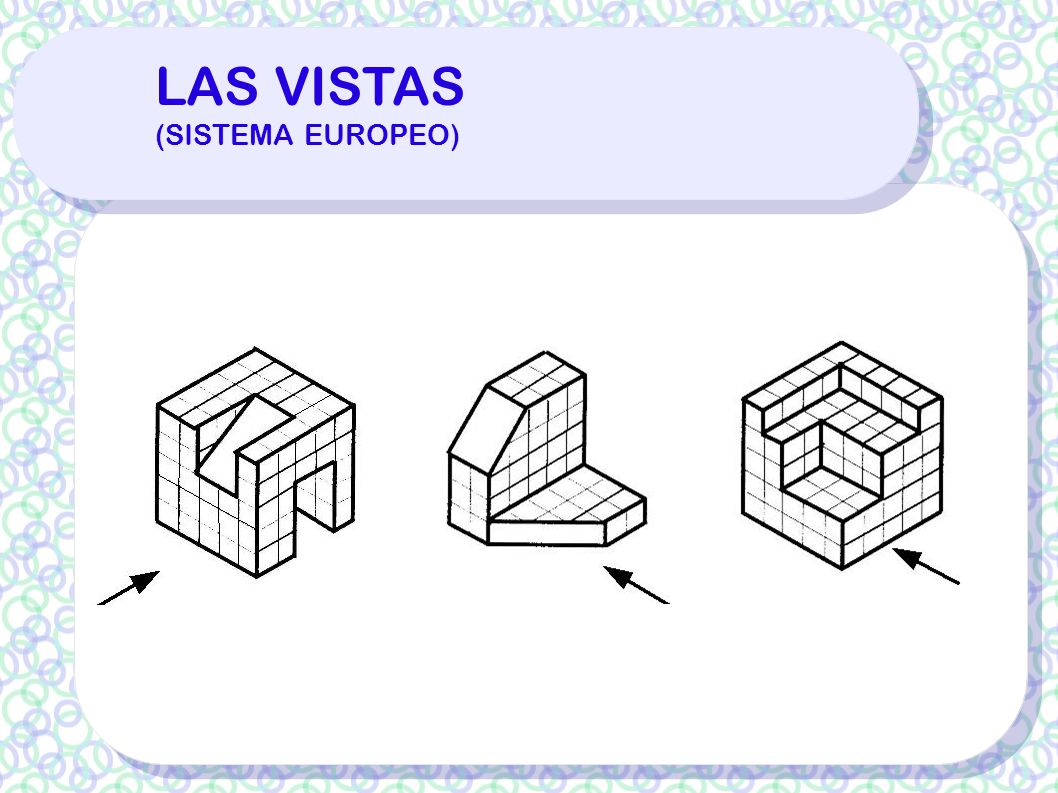

22 LAS VISTAS (SISTEMA EUROPEO) ‏
