1 ACOTACIÓN

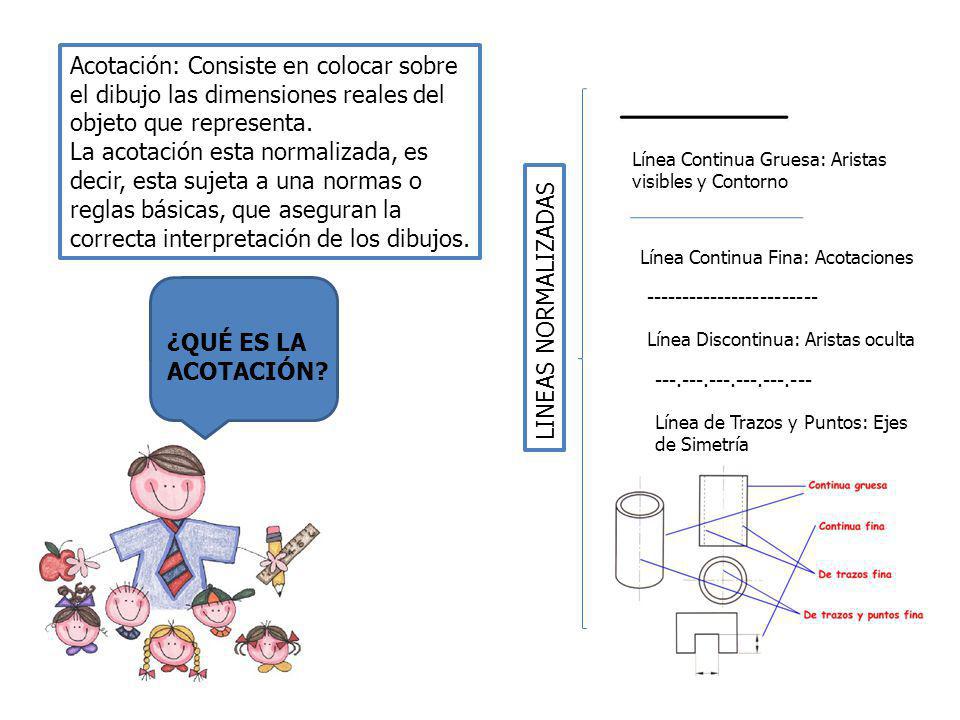

2 correcta interpretación de los dibujos.
Acotación: Consiste en colocar sobre el dibujo las dimensiones reales del objeto que representa. La acotación esta normalizada, es decir, esta sujeta a una normas o reglas básicas, que aseguran la correcta interpretación de los dibujos. Línea Continua Gruesa: Aristas visibles y Contorno Línea Continua Fina: Acotaciones LINEAS NORMALIZADAS ¿QUÉ ES LA ACOTACIÓN? Línea Discontinua: Aristas oculta Línea de Trazos y Puntos: Ejes de Simetría

3 33 ELEMENTOS DE ACOTACIÓN Línea de cota Líneas auxiliares de cota
Flechas de cota Cifra de cota

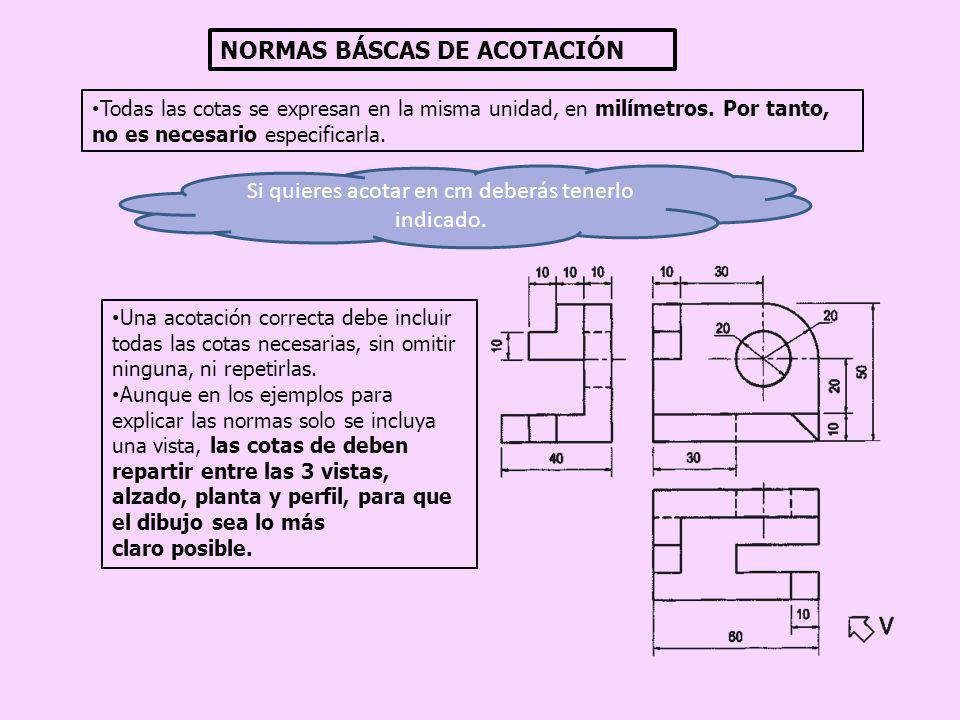

4 Si quieres acotar en cm deberás tenerlo indicado.
NORMAS BÁSCAS DE ACOTACIÓN Todas las cotas se expresan en la misma unidad, en milímetros. Por tanto, no es necesario especificarla. Si quieres acotar en cm deberás tenerlo indicado. Una acotación correcta debe incluir todas las cotas necesarias, sin omitir ninguna, ni repetirlas. Aunque en los ejemplos para explicar las normas solo se incluya una vista, las cotas de deben repartir entre las 3 vistas, alzado, planta y perfil, para que el dibujo sea lo más claro posible.

5 La cifra de cota se rotula siempre sobre la línea de cota si la acotación es horizontal, si es
vertical siempre a la izquierda y girada 90º. La cifra de cota no debe tocar nunca la línea de cota. Las líneas de acotación no se cruzan entre sí ni con ninguna otras línea. Las líneas de acotación en serie se colocan alineadas.

6

7 Tipos básicos de Acotación
EN PARALELO EN SERIE

8 ACOTACIÓN EN SERIE ACOTACIÓN EN PARALELO
Colocar una cota junto a la otra. Todas a la misma altura. No se harán acotaciones serie, si las medidas no tienen relación entre sí. (una a continuación de la otra) Colocar las cotas escalonadas (paralelas), con separaciones iguales entre si.

9 Acotación de Diámetros
• Los diámetros de los agujeros se acotan en su interior, • No deben coincidir con los ejes de simetría, que es obligatorio dibujarlos. • Si no caben, se pueden poner las flechas y la cota fuera. • Es imprescindible indicar la ubicación del centro de los agujeros. Si tenemos círculos concéntricos, utilizaremos ángulos distintos, para cada diámetro.

10 Los arcos mayores de 180º se acotarán con su diámetro.
Las líneas de cota no puede coincidir con los ejes de simetría Las líneas de cota se colocarán en diferentes ángulos. No se acotarán mas de dos circunferencias concéntricas. El resto se acotaran en otra vista. Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia

11 60 20 R90 Los arcos menores o iguales a 180º se acotarán con su radio.
La flecha y la cifra de cota irán por fuera si hubiera poco espacio. 60 Si no conocemos el centro del arco colocaremos delante de la cifra de cota el símbolo del radio “R”. La línea llevará la misma dirección que si fuera un radio. 20 R90
