1 Primera sesión de QGIS 2.01

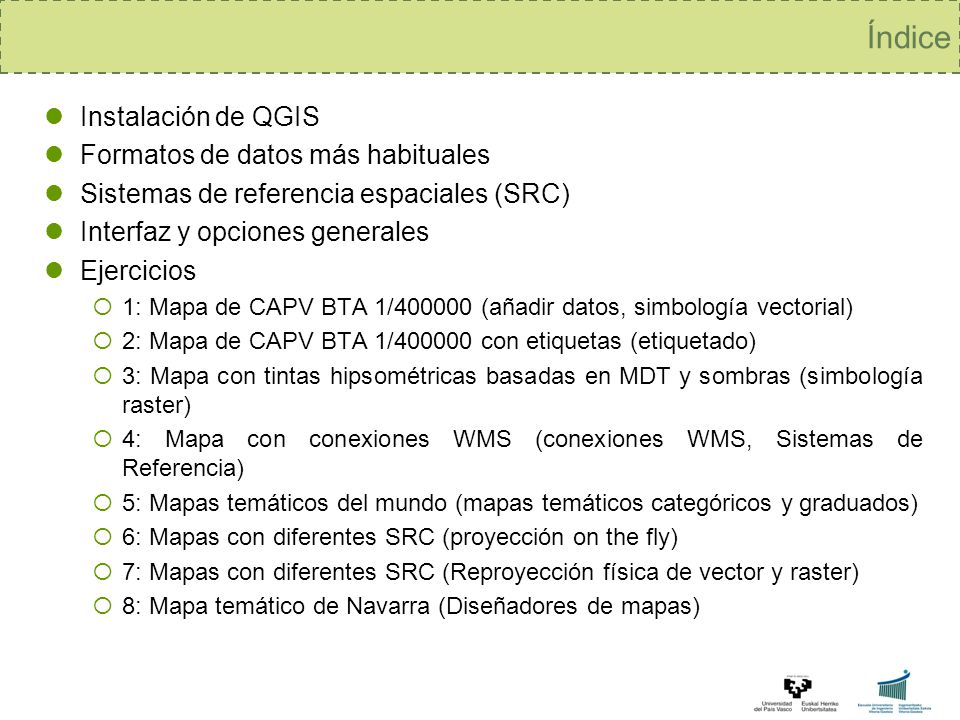

2 Índice Instalación de QGIS Formatos de datos más habituales
Sistemas de referencia espaciales (SRC) Interfaz y opciones generales Ejercicios 1: Mapa de CAPV BTA 1/ (añadir datos, simbología vectorial) 2: Mapa de CAPV BTA 1/ con etiquetas (etiquetado) 3: Mapa con tintas hipsométricas basadas en MDT y sombras (simbología raster) 4: Mapa con conexiones WMS (conexiones WMS, Sistemas de Referencia) 5: Mapas temáticos del mundo (mapas temáticos categóricos y graduados) 6: Mapas con diferentes SRC (proyección on the fly) 7: Mapas con diferentes SRC (Reproyección física de vector y raster) 8: Mapa temático de Navarra (Diseñadores de mapas)

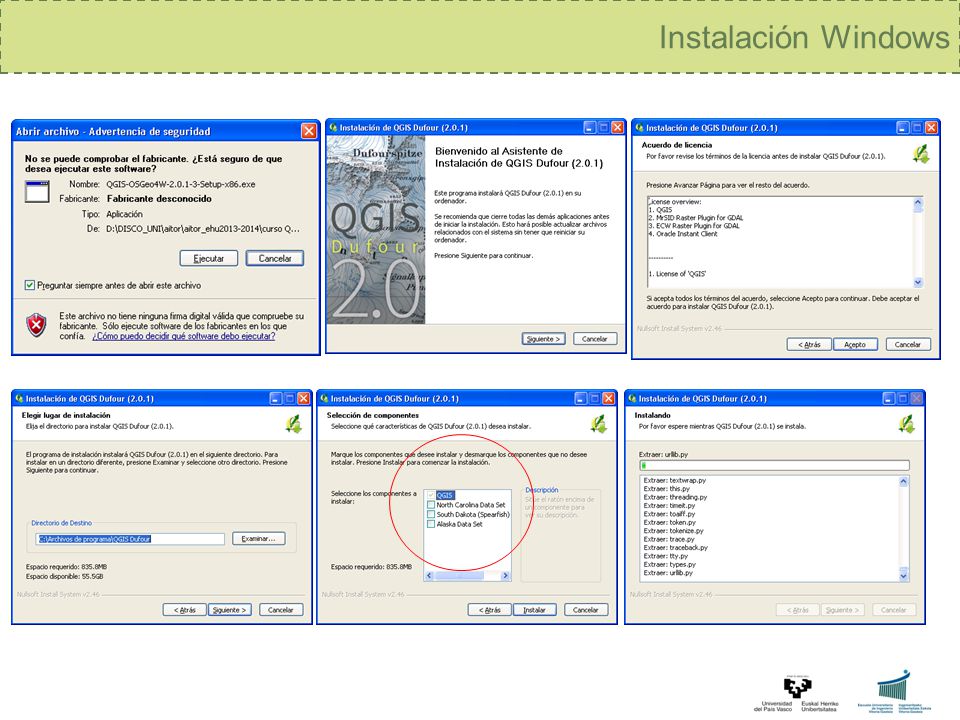

3 Instalación Windows

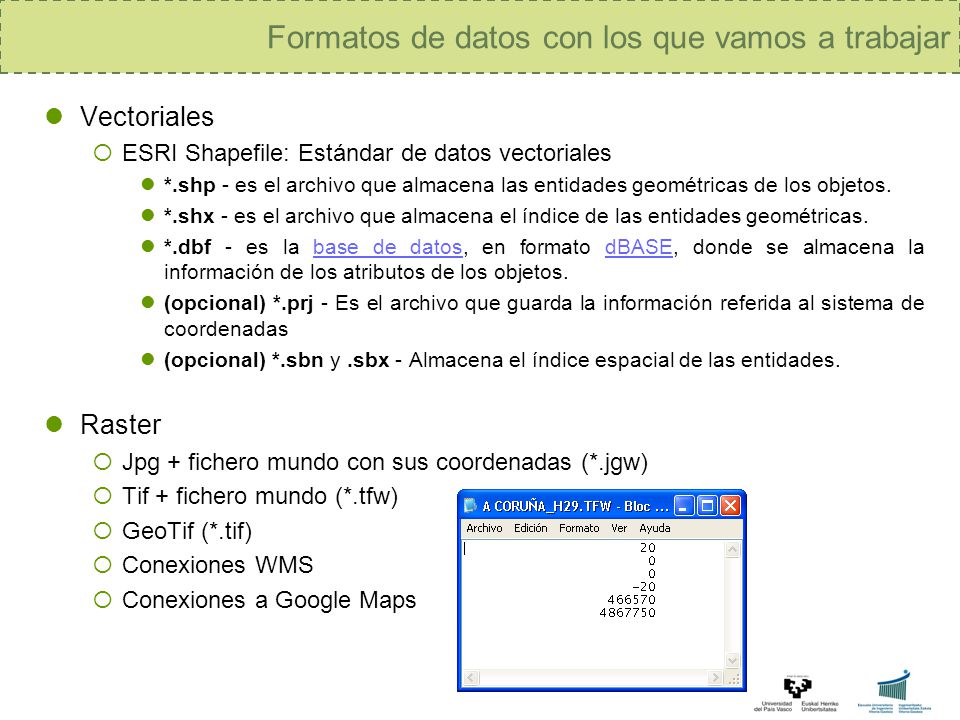

4 Formatos de datos con los que vamos a trabajar
Vectoriales ESRI Shapefile: Estándar de datos vectoriales *.shp - es el archivo que almacena las entidades geométricas de los objetos. *.shx - es el archivo que almacena el índice de las entidades geométricas. *.dbf - es la base de datos, en formato dBASE, donde se almacena la información de los atributos de los objetos. (opcional) *.prj - Es el archivo que guarda la información referida al sistema de coordenadas (opcional) *.sbn y .sbx - Almacena el índice espacial de las entidades. Raster Jpg + fichero mundo con sus coordenadas (*.jgw) Tif + fichero mundo (*.tfw) GeoTif (*.tif) Conexiones WMS Conexiones a Google Maps

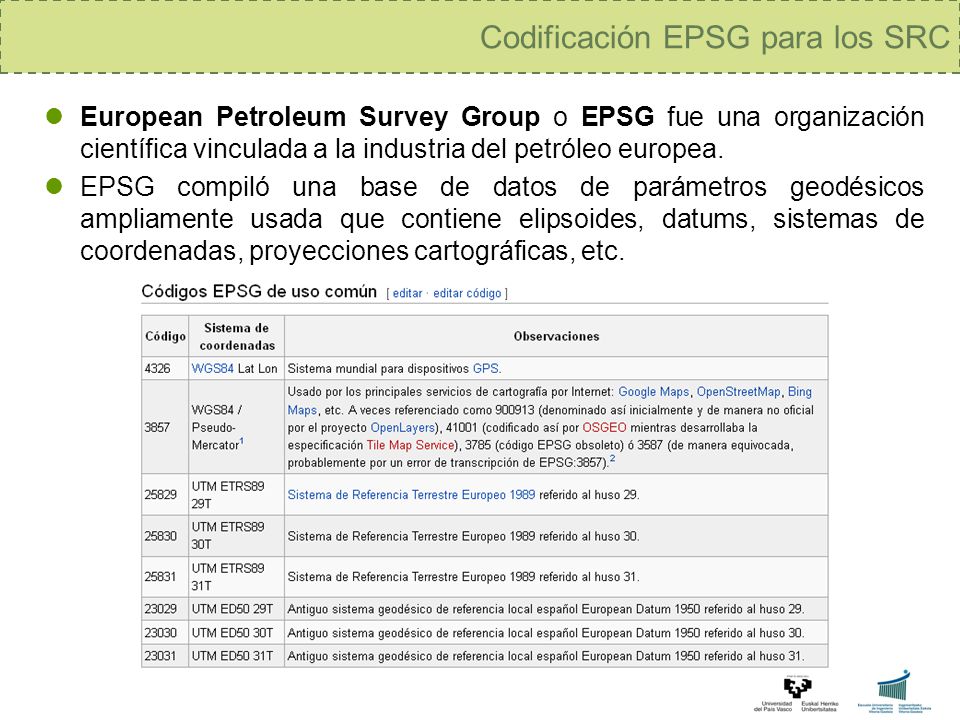

5 Codificación EPSG para los SRC
European Petroleum Survey Group o EPSG fue una organización científica vinculada a la industria del petróleo europea. EPSG compiló una base de datos de parámetros geodésicos ampliamente usada que contiene elipsoides, datums, sistemas de coordenadas, proyecciones cartográficas, etc.

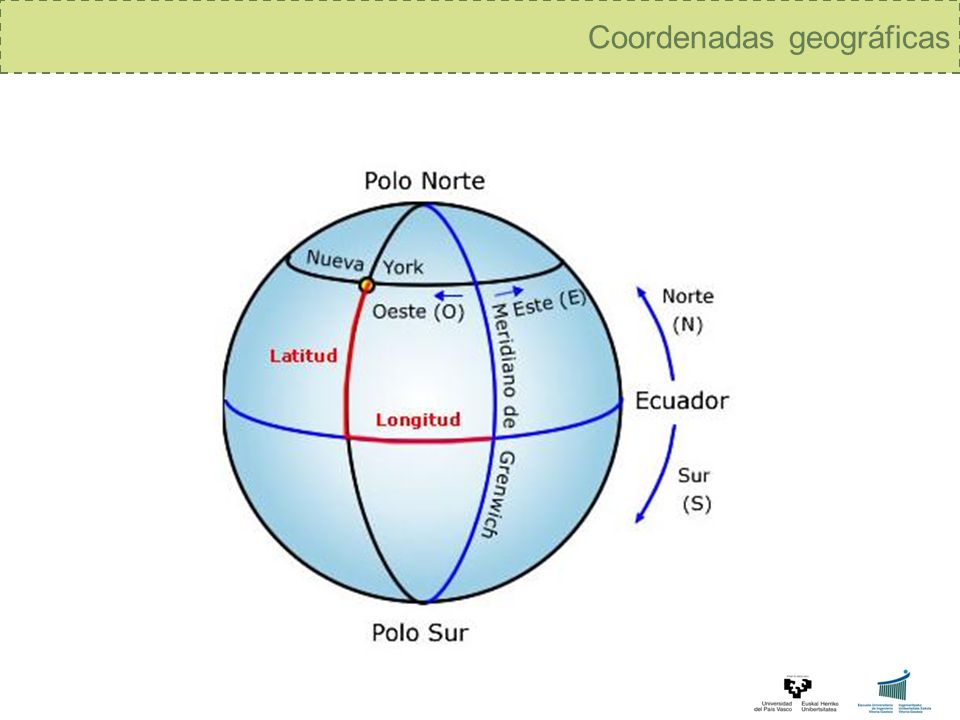

6 Coordenadas geográficas

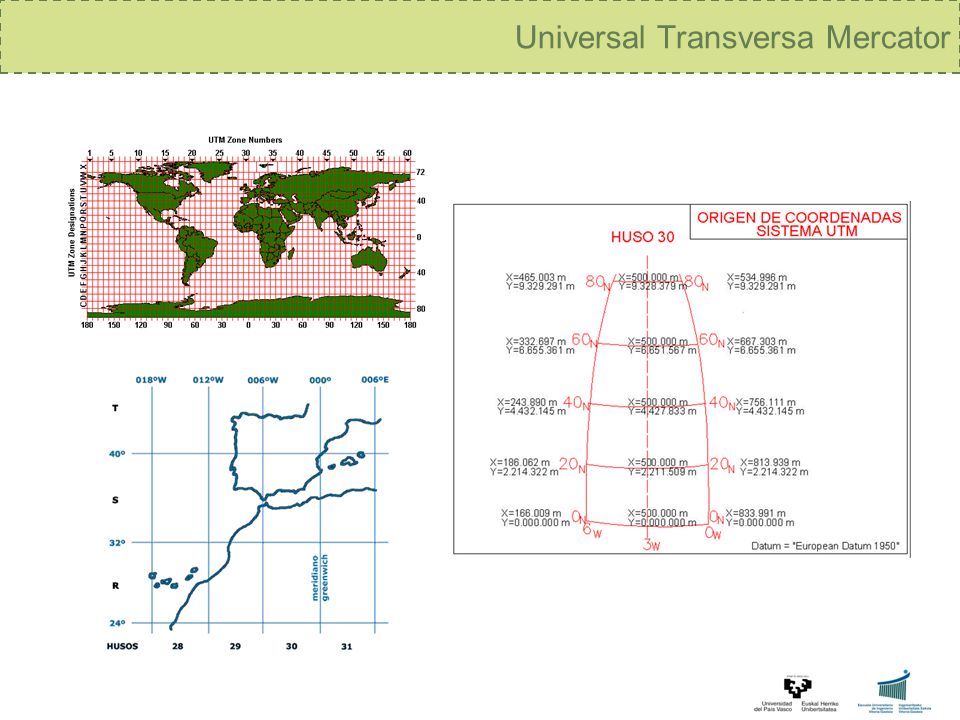

7 Universal Transversa Mercator

8 Interface principal

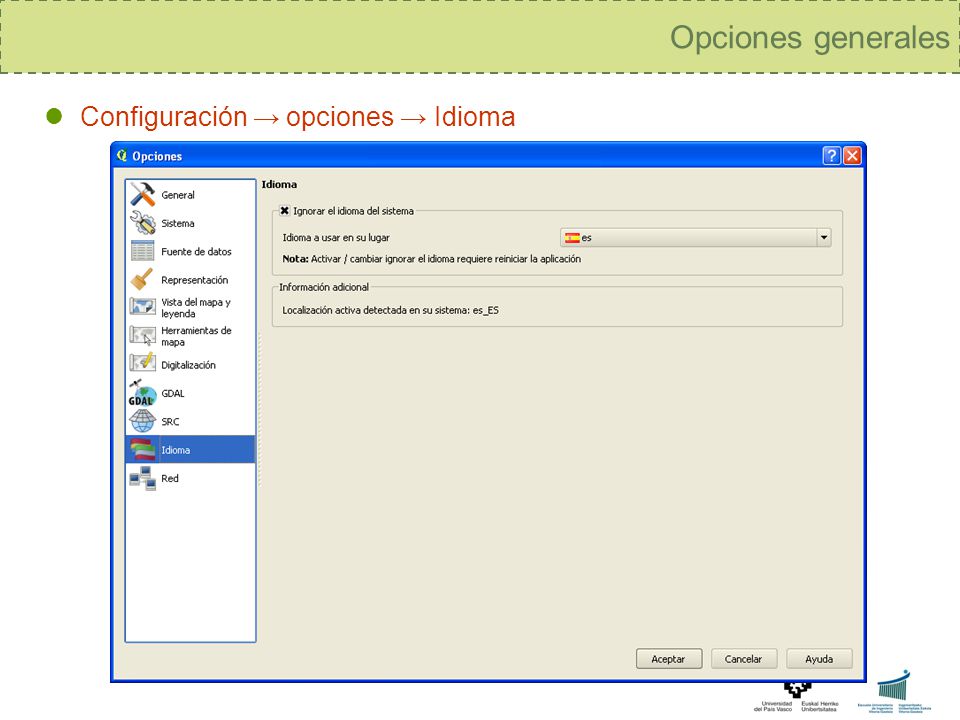

9 Opciones generales Configuración → opciones → Idioma

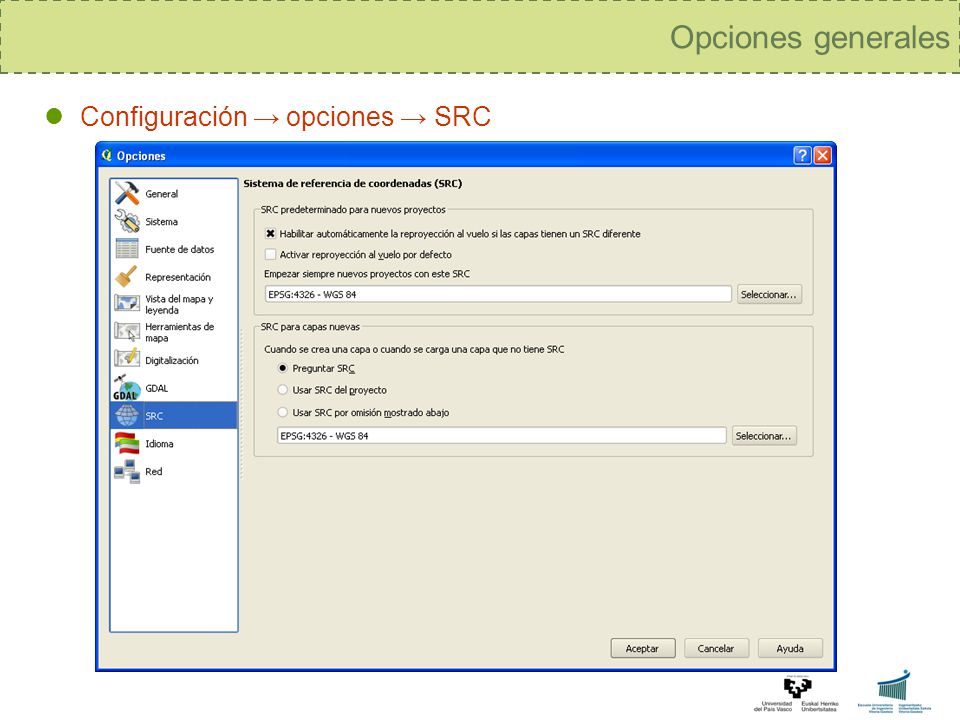

10 Opciones generales Configuración → opciones → SRC

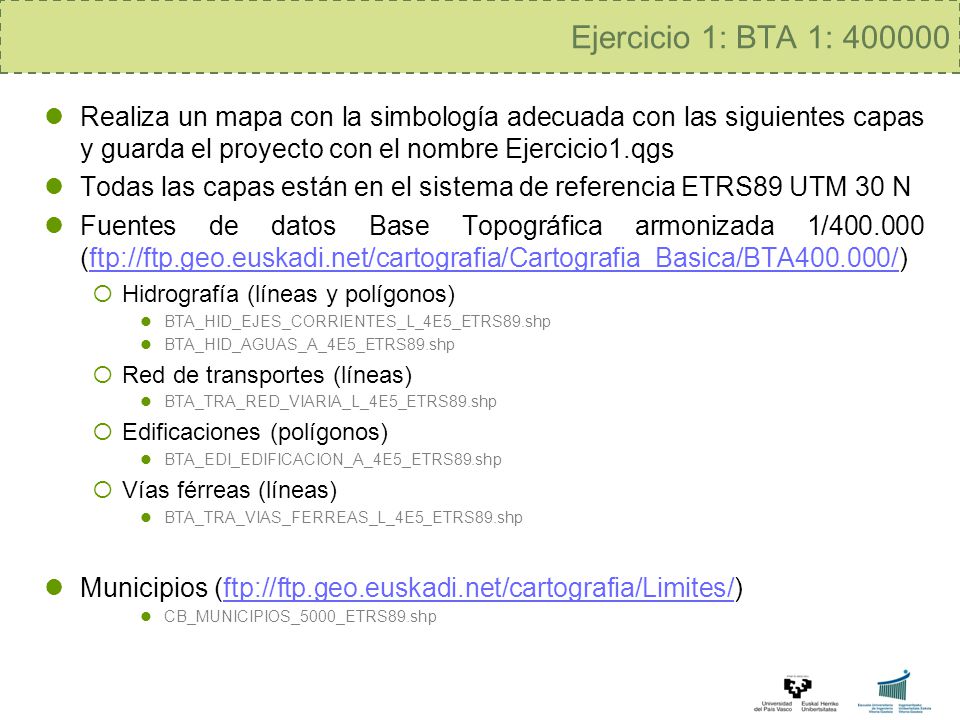

11 Ejercicio 1: BTA 1: Realiza un mapa con la simbología adecuada con las siguientes capas y guarda el proyecto con el nombre Ejercicio1.qgs Todas las capas están en el sistema de referencia ETRS89 UTM 30 N Fuentes de datos Base Topográfica armonizada 1/ (ftp://ftp.geo.euskadi.net/cartografia/Cartografia_Basica/BTA /) Hidrografía (líneas y polígonos) BTA_HID_EJES_CORRIENTES_L_4E5_ETRS89.shp BTA_HID_AGUAS_A_4E5_ETRS89.shp Red de transportes (líneas) BTA_TRA_RED_VIARIA_L_4E5_ETRS89.shp Edificaciones (polígonos) BTA_EDI_EDIFICACION_A_4E5_ETRS89.shp Vías férreas (líneas) BTA_TRA_VIAS_FERREAS_L_4E5_ETRS89.shp Municipios (ftp://ftp.geo.euskadi.net/cartografia/Limites/) CB_MUNICIPIOS_5000_ETRS89.shp

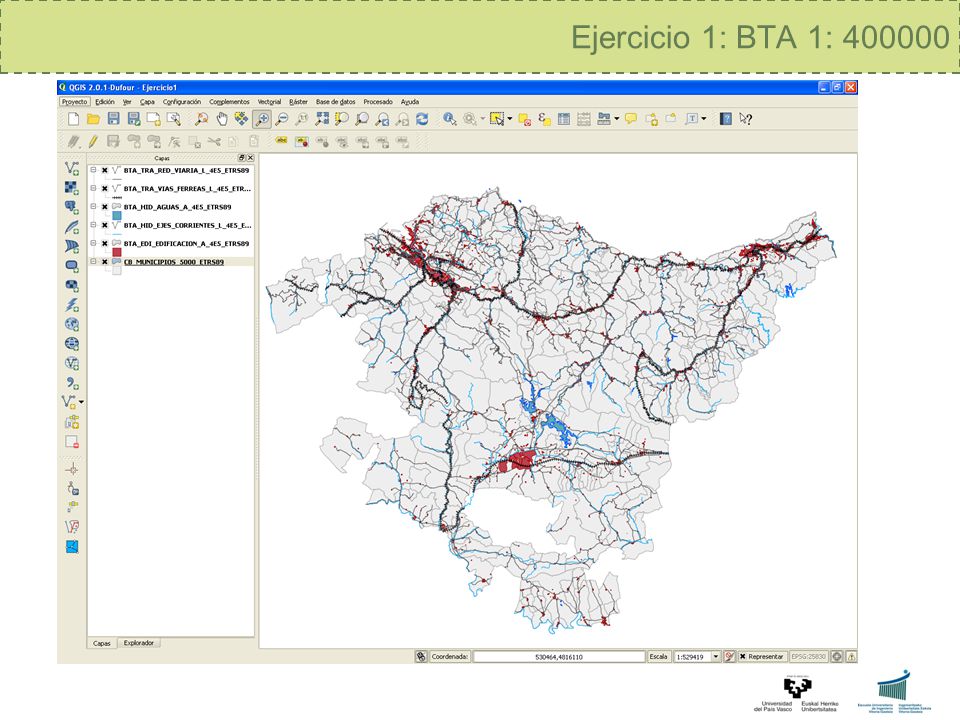

12 Ejercicio 1: BTA 1:

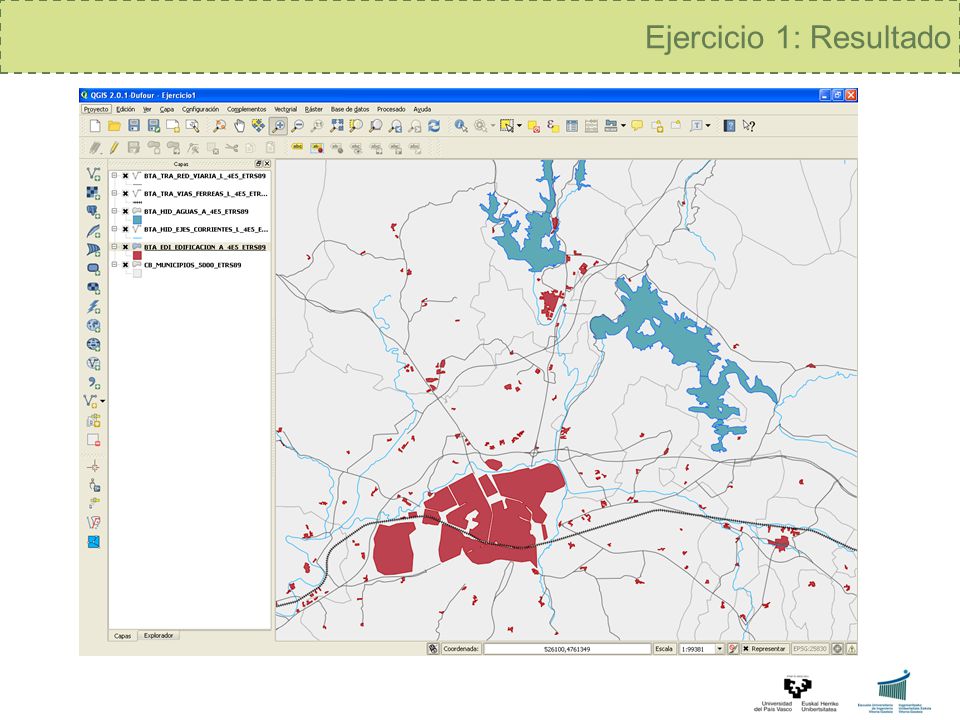

13 Ejercicio 1: Resultado

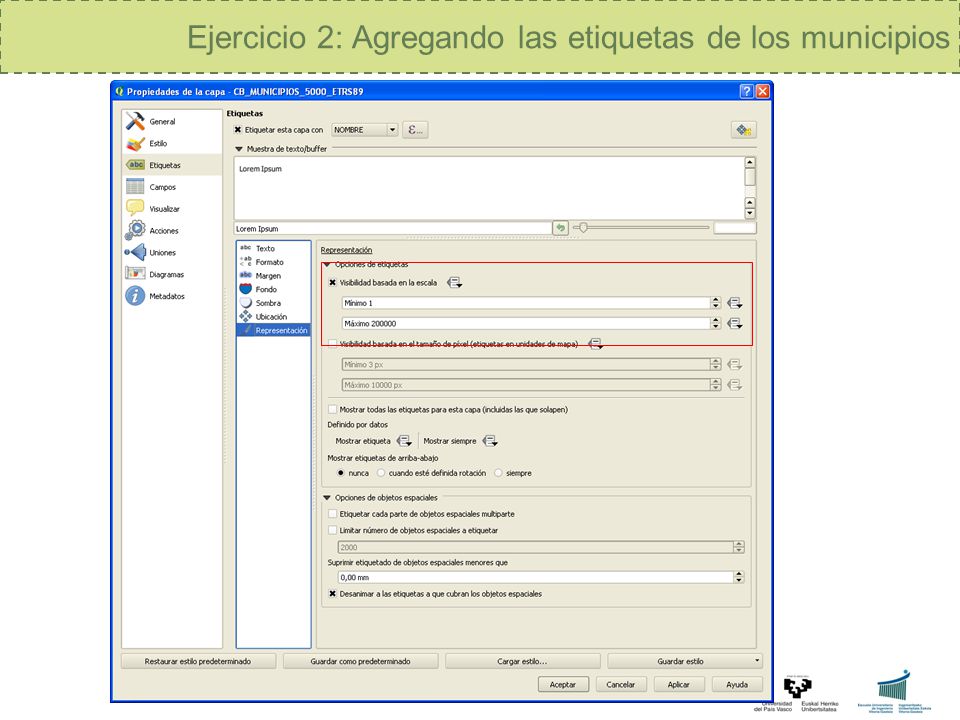

14 Ejercicio 2: Agregando las etiquetas de los municipios

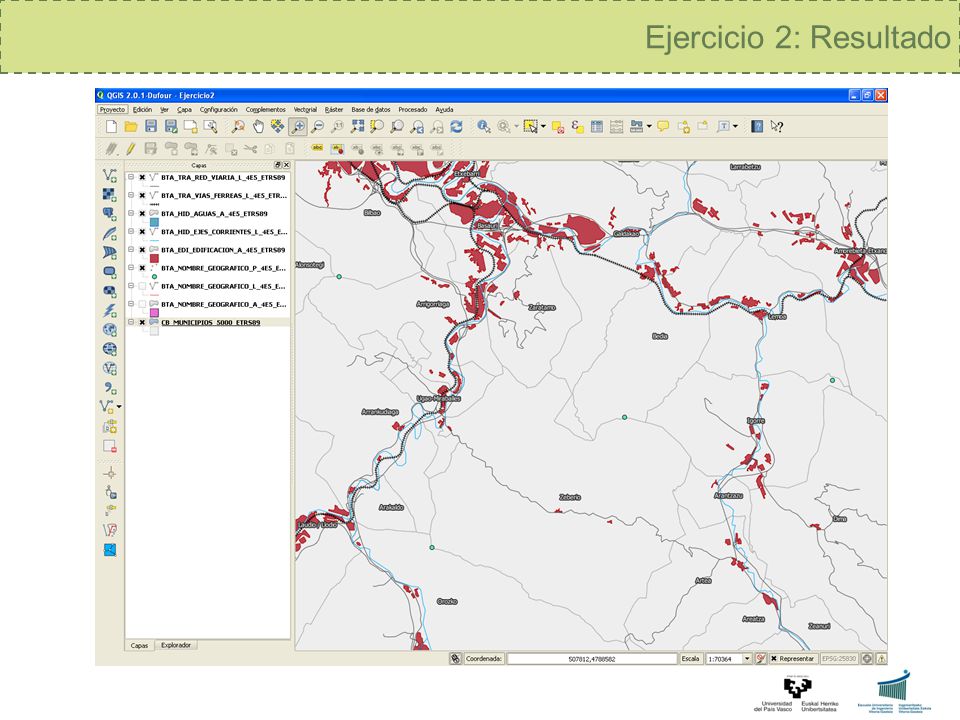

15 Ejercicio 2: Resultado

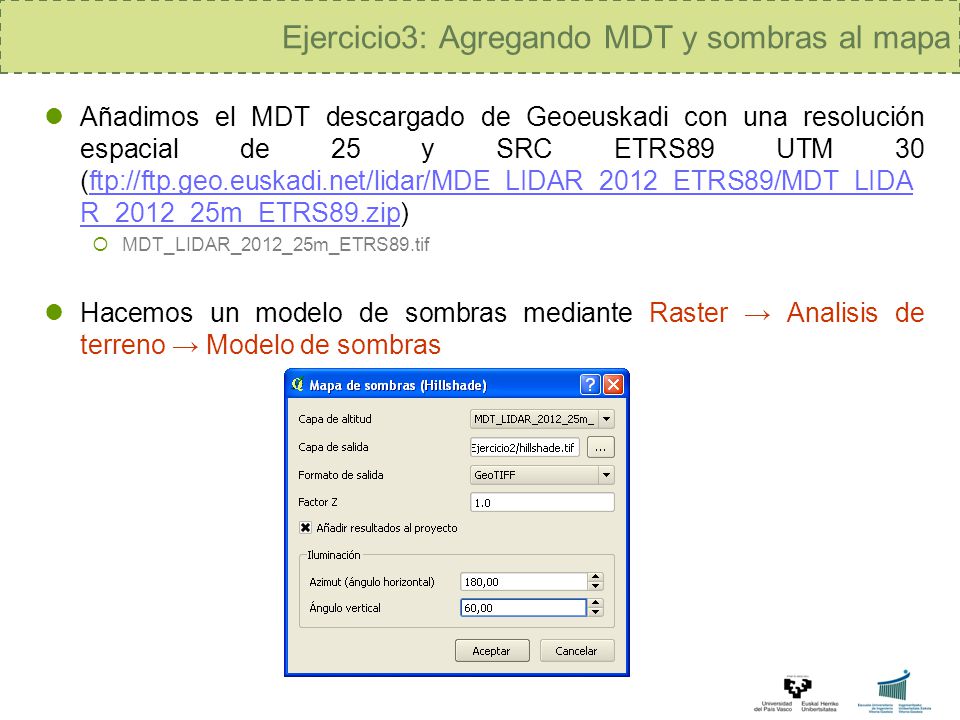

16 Ejercicio3: Agregando MDT y sombras al mapa
Añadimos el MDT descargado de Geoeuskadi con una resolución espacial de 25 y SRC ETRS89 UTM 30 (ftp://ftp.geo.euskadi.net/lidar/MDE_LIDAR_2012_ETRS89/MDT_LIDAR_2012_25m_ETRS89.zip) MDT_LIDAR_2012_25m_ETRS89.tif Hacemos un modelo de sombras mediante Raster → Analisis de terreno → Modelo de sombras

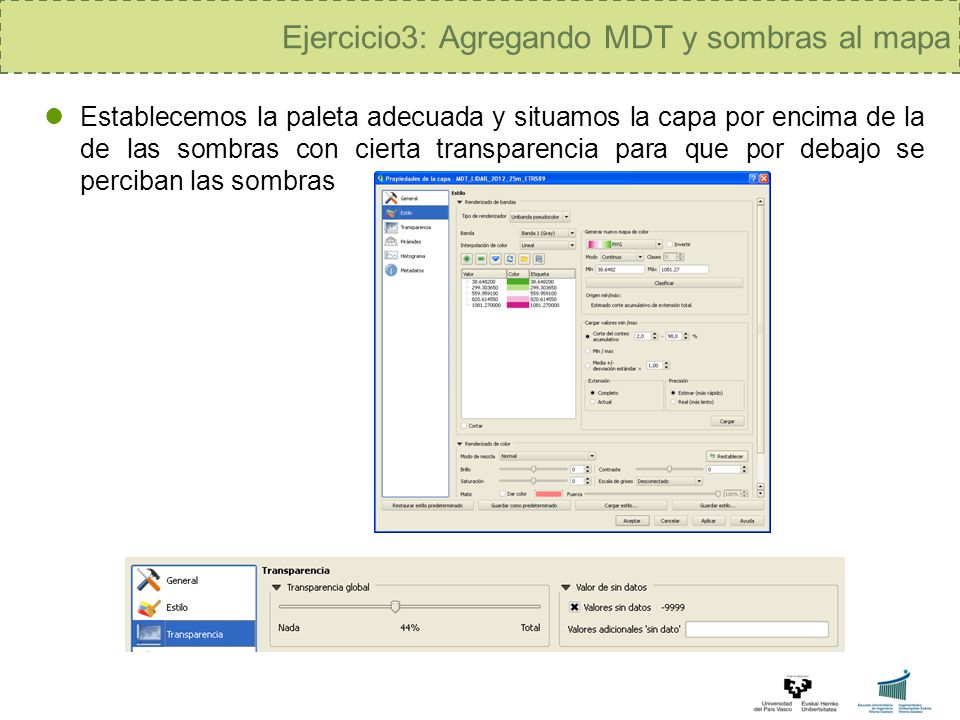

17 Ejercicio3: Agregando MDT y sombras al mapa
Establecemos la paleta adecuada y situamos la capa por encima de la de las sombras con cierta transparencia para que por debajo se perciban las sombras

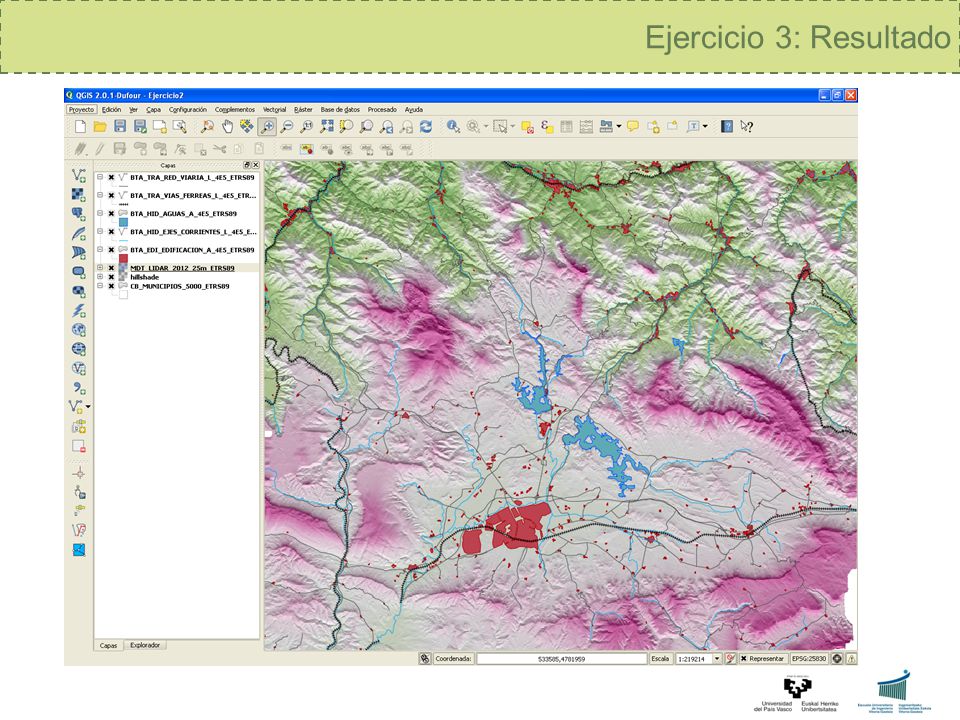

18 Ejercicio 3: Resultado

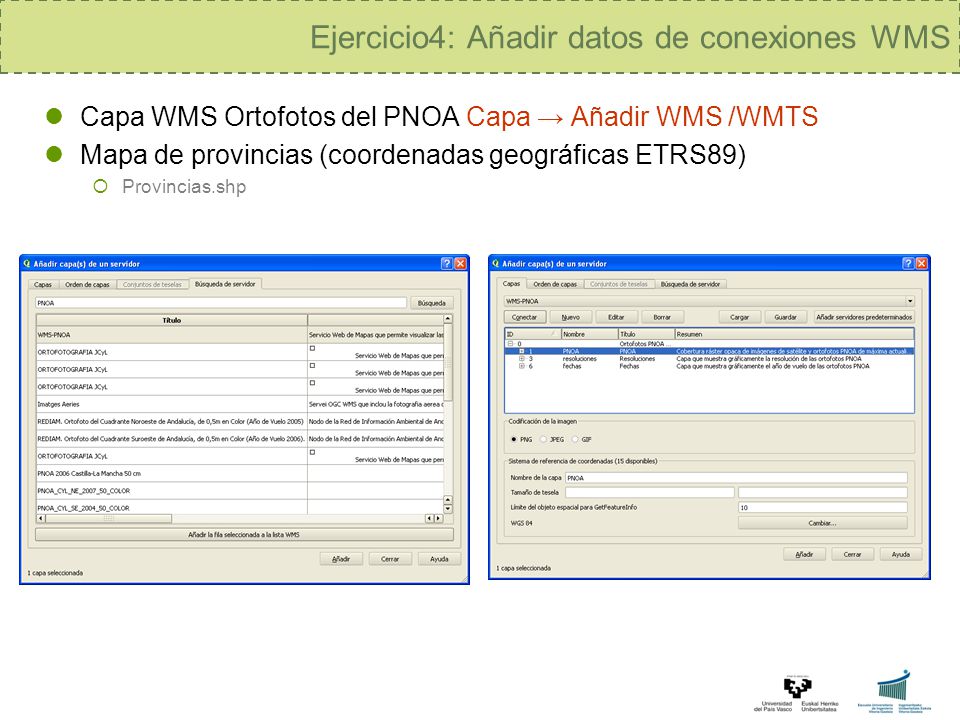

19 Ejercicio4: Añadir datos de conexiones WMS
Capa WMS Ortofotos del PNOA Capa → Añadir WMS /WMTS Mapa de provincias (coordenadas geográficas ETRS89) Provincias.shp

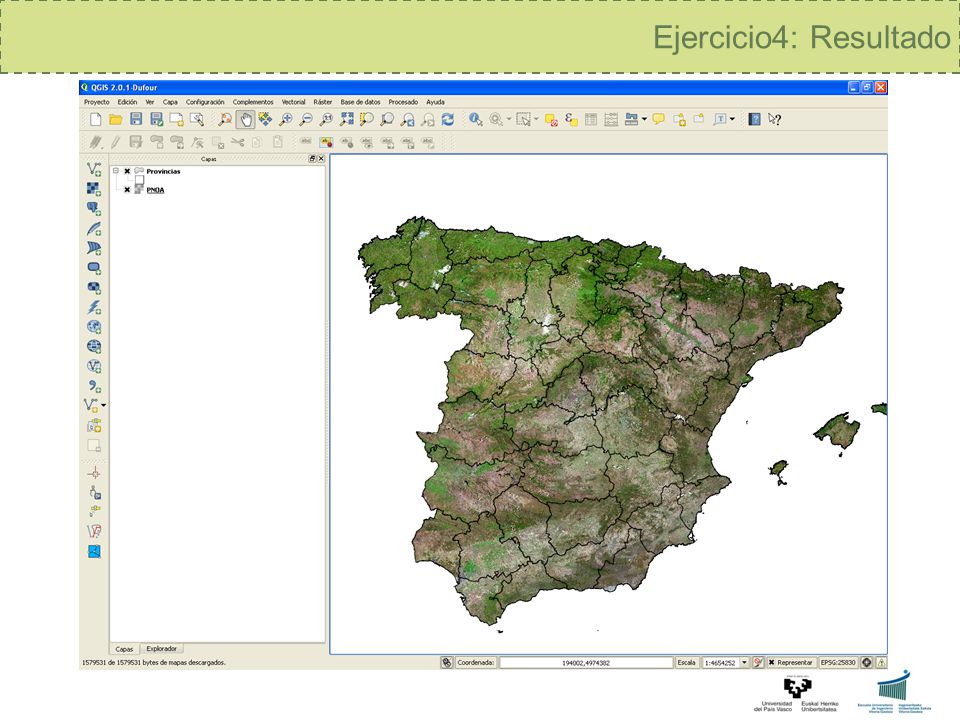

20 Ejercicio4: Resultado

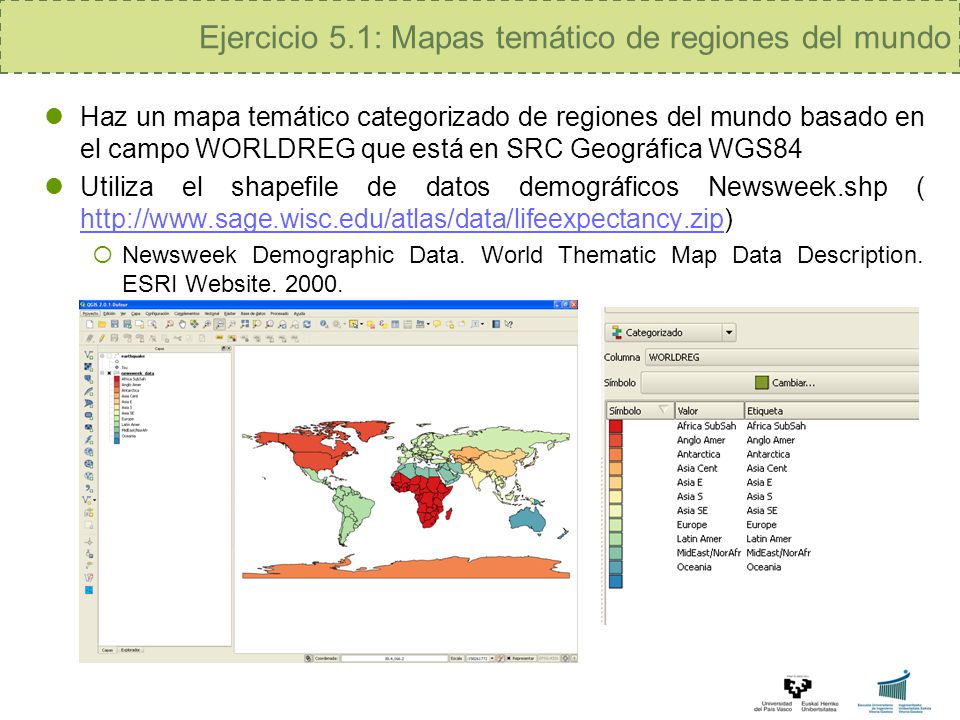

21 Ejercicio 5.1: Mapas temático de regiones del mundo
Haz un mapa temático categorizado de regiones del mundo basado en el campo WORLDREG que está en SRC Geográfica WGS84 Utiliza el shapefile de datos demográficos Newsweek.shp ( Newsweek Demographic Data. World Thematic Map Data Description. ESRI Website

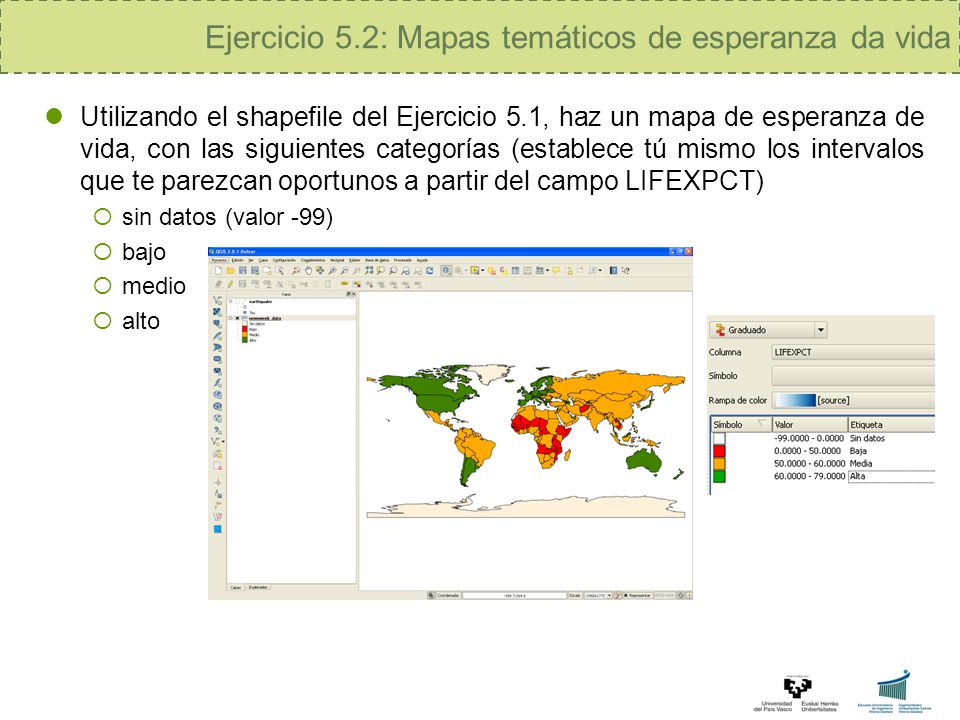

22 Ejercicio 5.2: Mapas temáticos de esperanza da vida
Utilizando el shapefile del Ejercicio 5.1, haz un mapa de esperanza de vida, con las siguientes categorías (establece tú mismo los intervalos que te parezcan oportunos a partir del campo LIFEXPCT) sin datos (valor -99) bajo medio alto

23 Ejercicio 5.3: Mapa temático de terremotos /tsunamis
A partir de la base de datos de terremotos ( haz un mapa temático categorizado mostrando aquellos terremotos que generaron tsunamis (campo FLAG_TSUNAMI). En este caso disponemos de un fichero ASCII con sus coordenadas geográficas WGS84 earthquake.csv

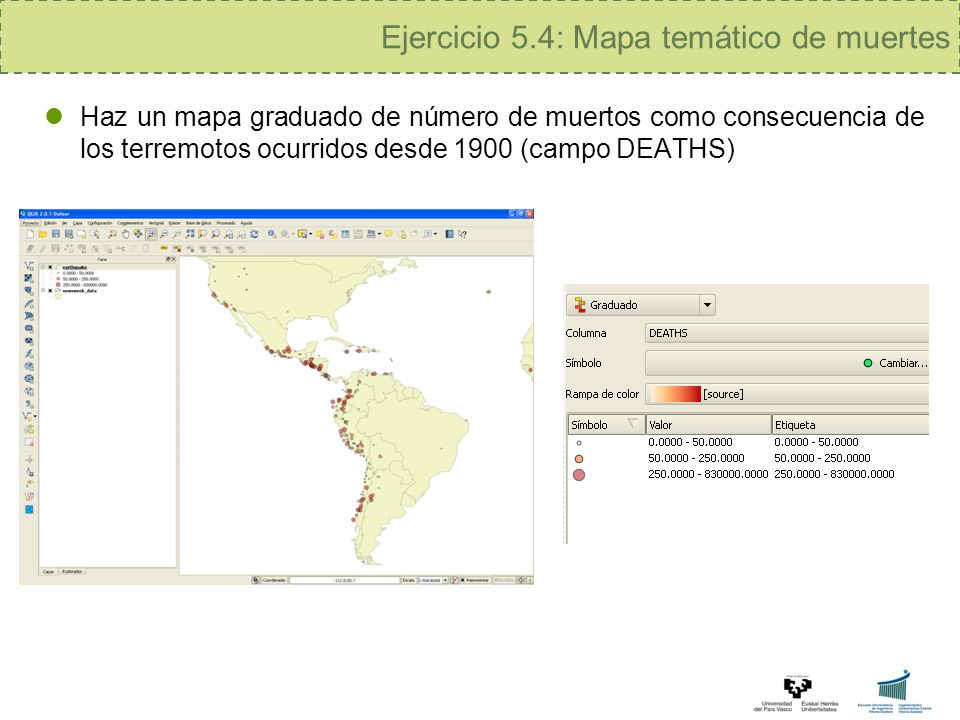

24 Ejercicio 5.4: Mapa temático de muertes
Haz un mapa graduado de número de muertos como consecuencia de los terremotos ocurridos desde 1900 (campo DEATHS)

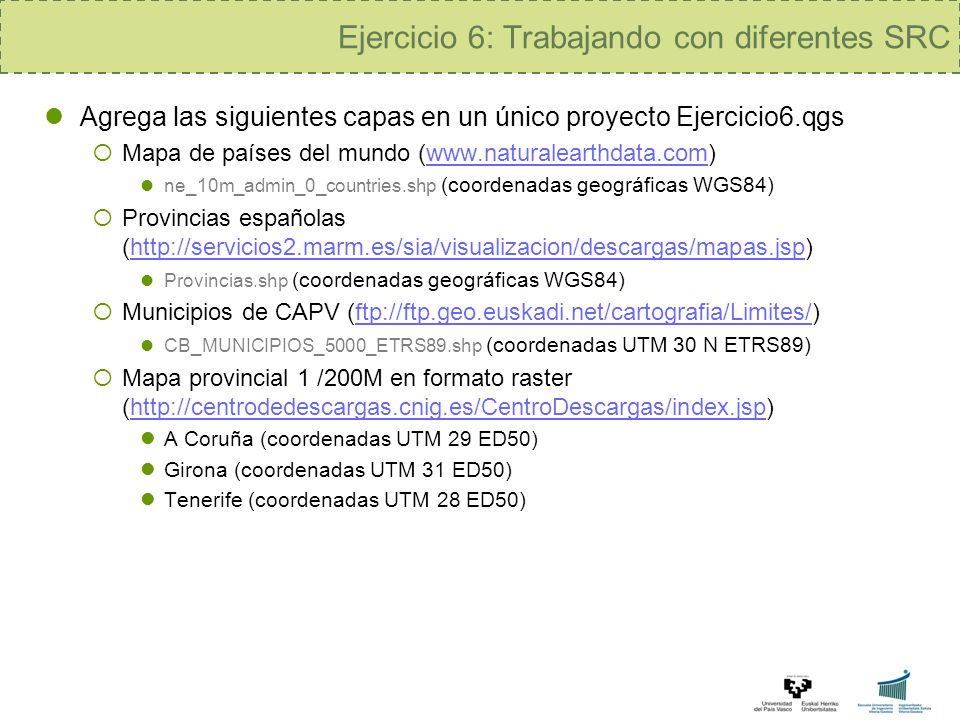

25 Ejercicio 6: Trabajando con diferentes SRC
Agrega las siguientes capas en un único proyecto Ejercicio6.qgs Mapa de países del mundo ( ne_10m_admin_0_countries.shp (coordenadas geográficas WGS84) Provincias españolas ( Provincias.shp (coordenadas geográficas WGS84) Municipios de CAPV (ftp://ftp.geo.euskadi.net/cartografia/Limites/) CB_MUNICIPIOS_5000_ETRS89.shp (coordenadas UTM 30 N ETRS89) Mapa provincial 1 /200M en formato raster ( A Coruña (coordenadas UTM 29 ED50) Girona (coordenadas UTM 31 ED50) Tenerife (coordenadas UTM 28 ED50)

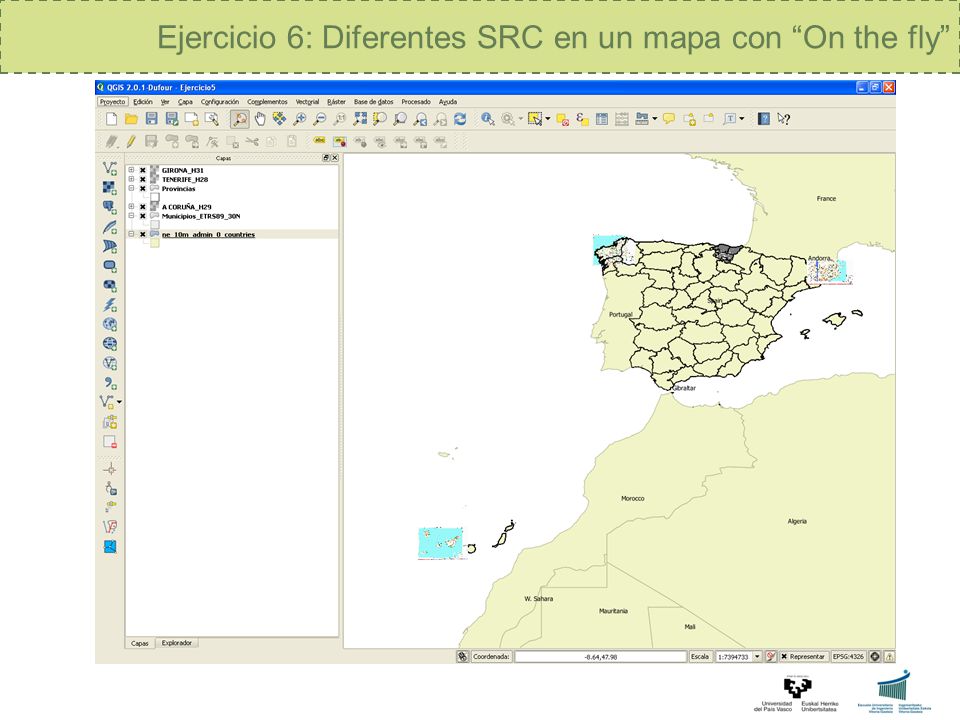

26 Ejercicio 6: Diferentes SRC en un mapa con “On the fly”

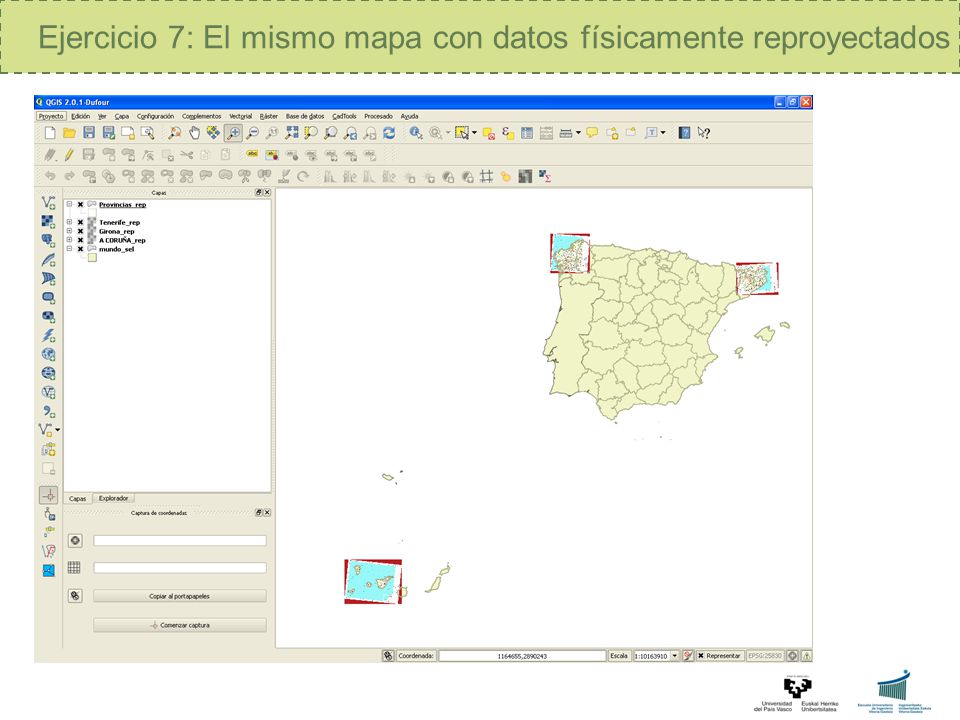

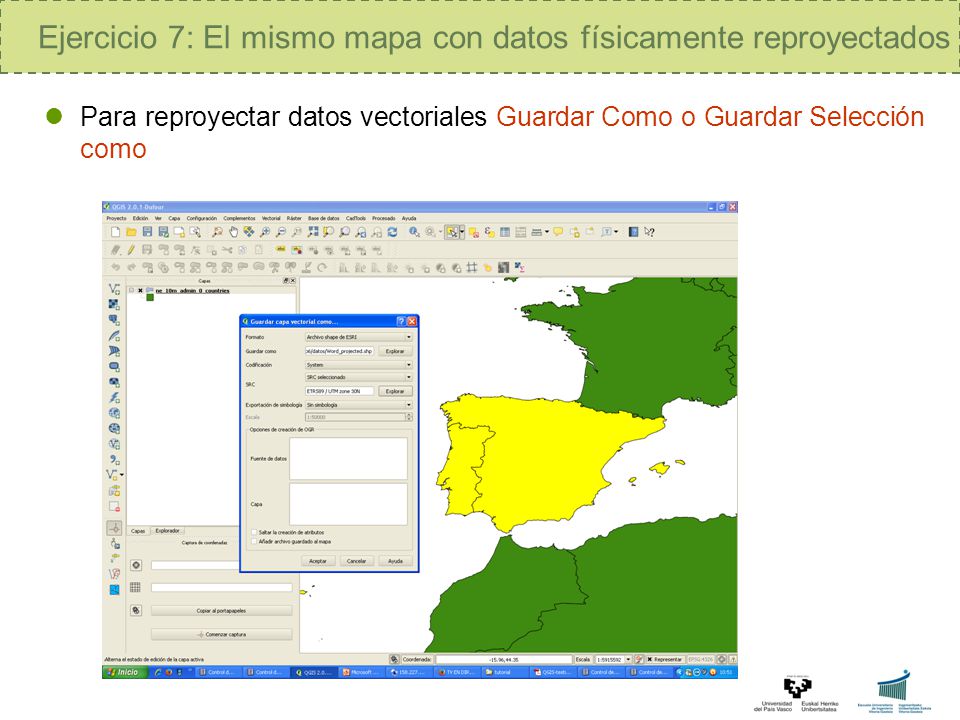

27 Ejercicio 7: El mismo mapa con datos físicamente reproyectados
Para reproyectar datos vectoriales Guardar Como o Guardar Selección como

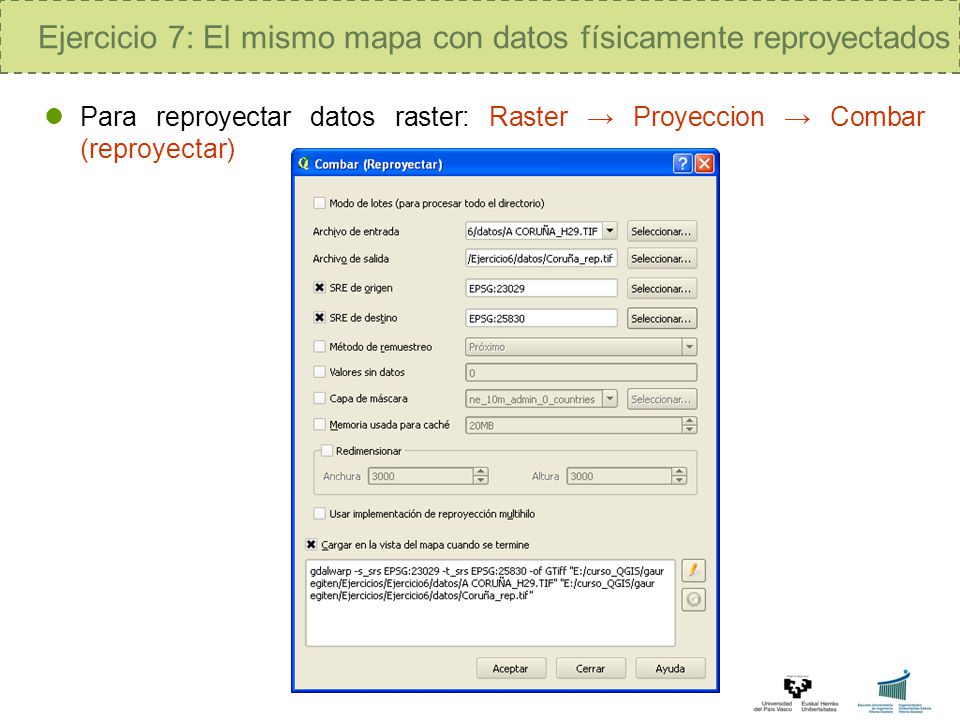

28 Ejercicio 7: El mismo mapa con datos físicamente reproyectados
Para reproyectar datos raster: Raster → Proyeccion → Combar (reproyectar)

29 Ejercicio 7: El mismo mapa con datos físicamente reproyectados

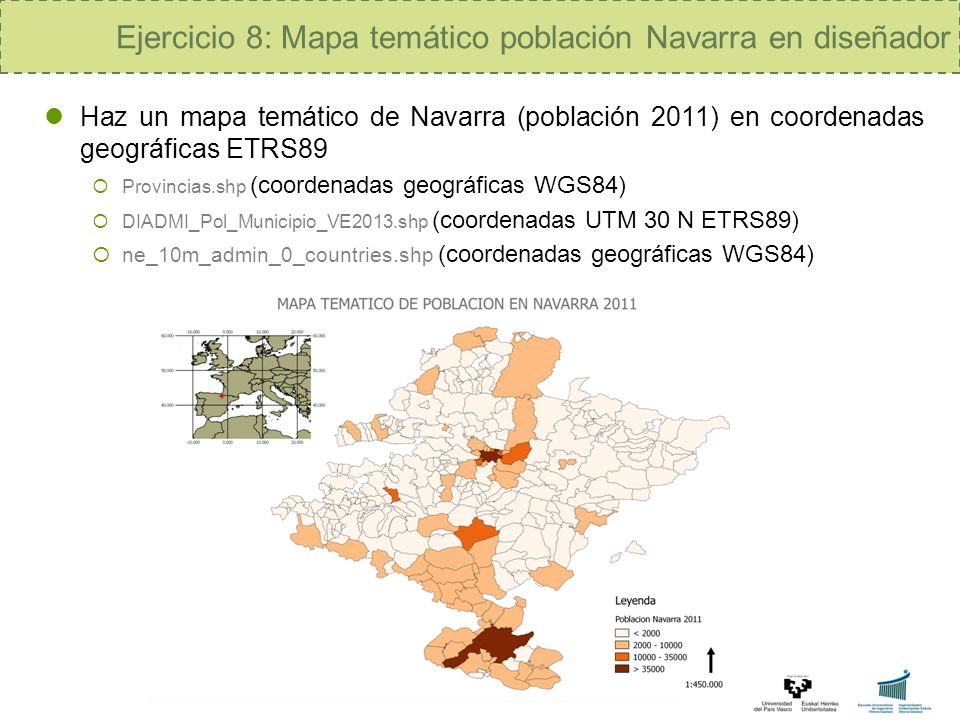

30 Ejercicio 8: Mapa temático población Navarra en diseñador
Haz un mapa temático de Navarra (población 2011) en coordenadas geográficas ETRS89 Provincias.shp (coordenadas geográficas WGS84) DIADMI_Pol_Municipio_VE2013.shp (coordenadas UTM 30 N ETRS89) ne_10m_admin_0_countries.shp (coordenadas geográficas WGS84)
