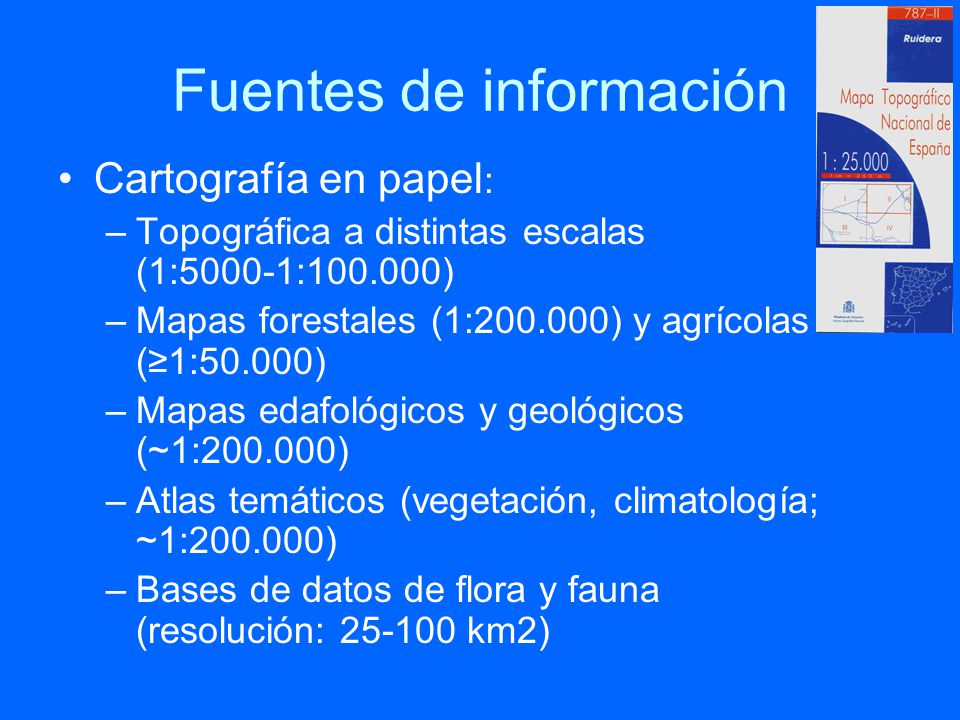

1 Fuentes de información Cartografía en papel : –Topográfica a distintas escalas (1:5000-1:100.000) –Mapas forestales (1:200.000) y agrícolas (≥1:50.000) –Mapas edafológicos y geológicos (~1:200.000) –Atlas temáticos (vegetación, climatología; ~1:200.000) –Bases de datos de flora y fauna (resolución: 25-100 km2)

2 Cartografía en formato digital: –Topográfica a distintas escalas (uno, de 90 m, disponible a través de la geoteca UAM) –Mapas forestales y agrícolas (≥1:50.000, según los van actualizando) Mapas temáticos digitales: –CORINE (1990 y 2000; 1:100.000), de usos y coberturas (resolución temática 25 ha, espacial Fuentes de información

3 Teledetección: –Fotografías aéreas, en b/n y color (1:10.000- 1:32.000; muchas en SIG-PAC y SIG- Oleícola) –Imágenes de satélite (típicamente resolución ≥30 m; algunas gratis de LANDSAT) –Cartografía temática (resolución muy variable, aprox. ≥30 m; como VEGETATIO de SPOT)

4 Componentes teledetección Chuvieco 2002 (Univ. Alcalá. Dpto. Geografía) perso.wanadoo.es/ latinquasar

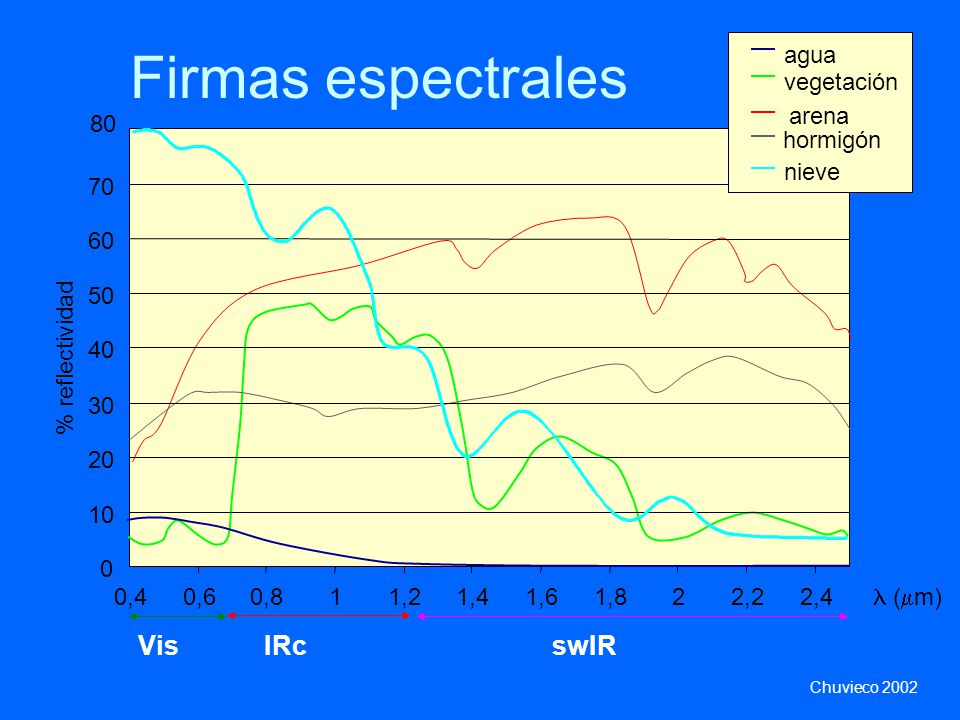

5 Firmas espectrales Vis IRc swIR 0 10 20 30 40 50 60 70 0,40,60,811,21,41,61,822,2 2,4 (  m) % reflectividad nieve vegetación arena hormigón 8080 agua Chuvieco 2002

6 Mosaico Landsat

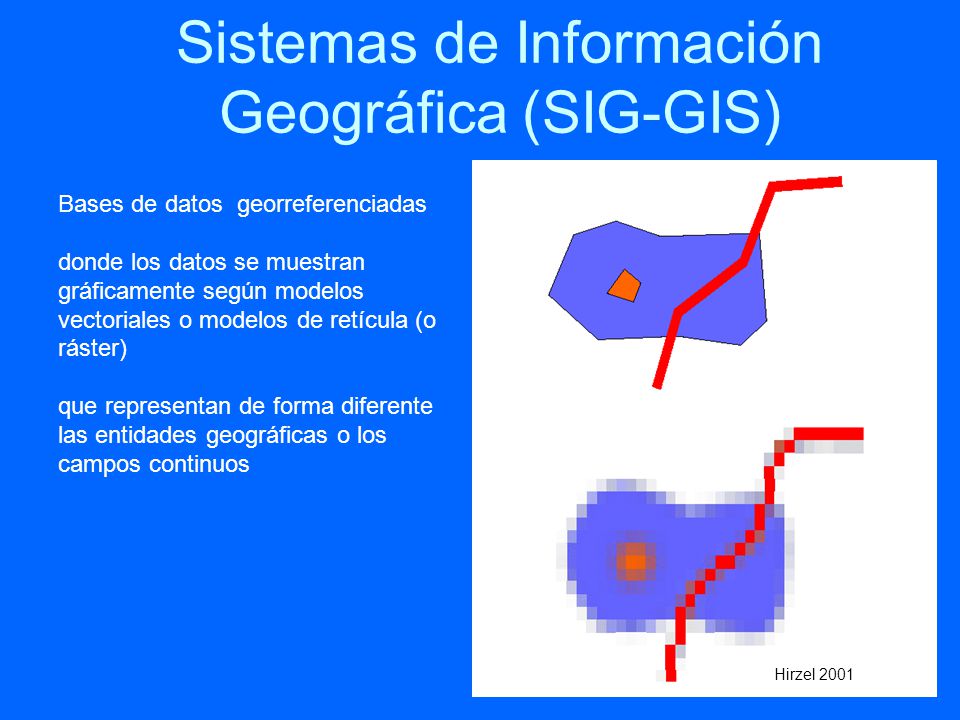

7 Sistemas de Información Geográfica (SIG-GIS) Bases de datos georreferenciadas donde los datos se muestran gráficamente según modelos vectoriales o modelos de retícula (o ráster) que representan de forma diferente las entidades geográficas o los campos continuos Burrough y McDonnell 1998 Hirzel 2001

8 Claro que... –¿Cuál es el coste de adquisición de esa información? –¿Cuál es el coste del tratamiento de esa información? Fuentes de información Lo importante no es saber, sino tener el teléfono del que sabe......y, claro, tener algo con lo que obsequiarle

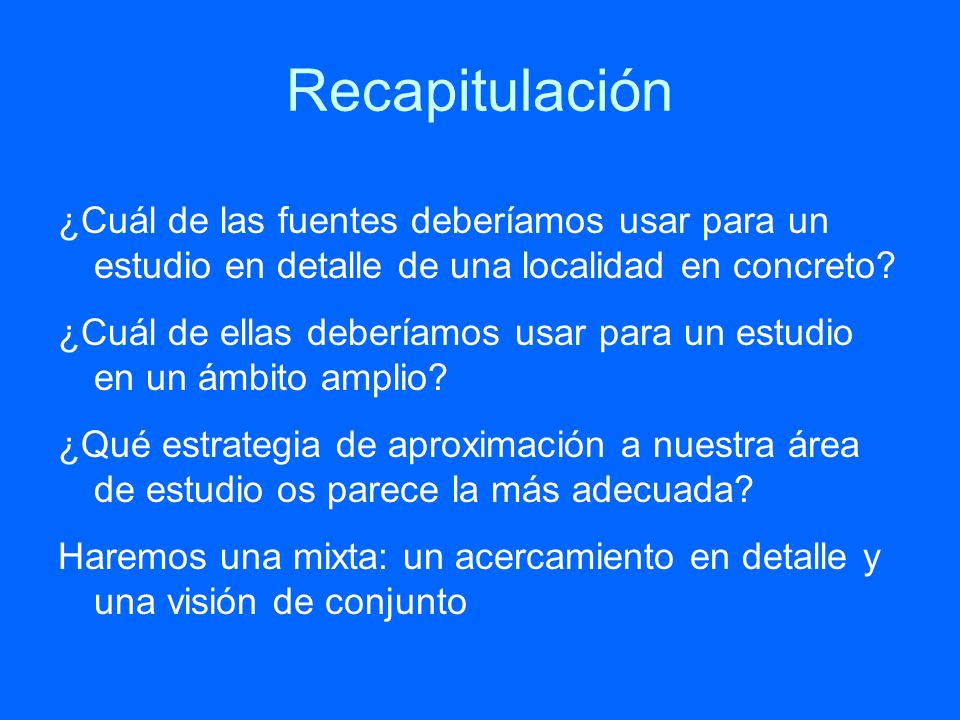

9 Recapitulación ¿Cuál de las fuentes deberíamos usar para un estudio en detalle de una localidad en concreto? ¿Cuál de ellas deberíamos usar para un estudio en un ámbito amplio? ¿Qué estrategia de aproximación a nuestra área de estudio os parece la más adecuada? Haremos una mixta: un acercamiento en detalle y una visión de conjunto

10 Adquisición de la información Generación de un mosaico de fotografías georreferenciadas (una alternativa) SIG Oleícola Imágenes JPG Escaneado, impresión Edición JPG Imágenes georreferenciadas Importar a SIG Mosaico georreferenciado Rectificar y unir

11 Adquisición de la información Generación de un mosaico de fotografías georreferenciadas (una alternativa) SIG Oleícola Imágenes JPG Escaneado, impresión Edición JPG Imágenes georreferenciadas Importar a SIG Imágenes (referencia adjunta) Exportar TIFF y editar Mosaico georreferenciado Importar geoTIFF

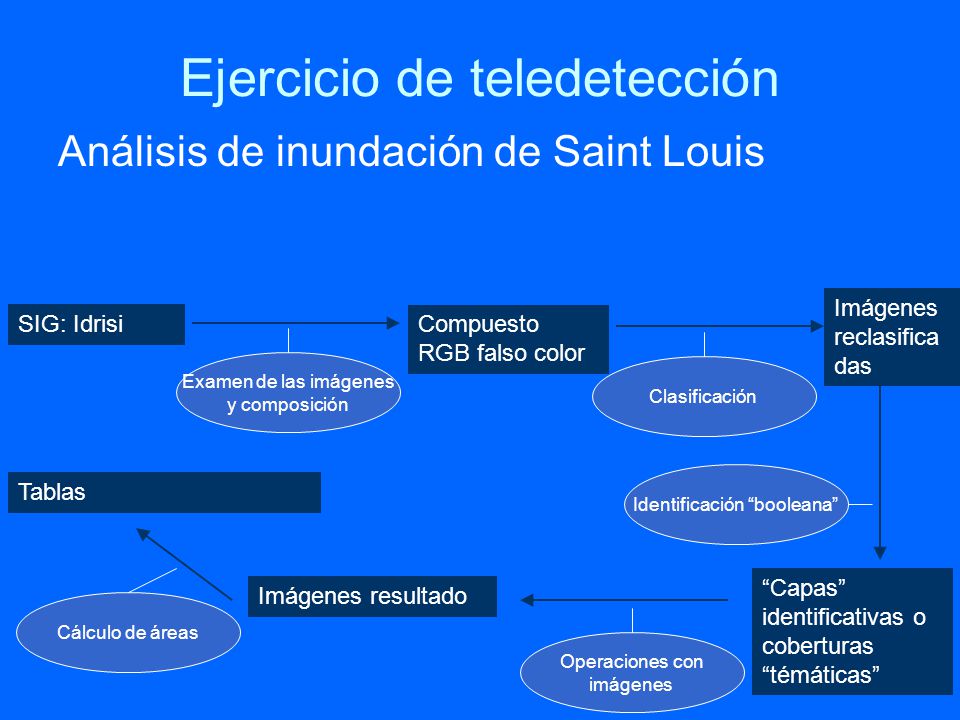

12 Ejercicio de teledetección Análisis de inundación de Saint Louis SIG: Idrisi Compuesto RGB falso color Examen de las imágenes y composición Clasificación Imágenes reclasifica das “Capas” identificativas o coberturas “témáticas” Identificación “booleana” Imágenes resultado Operaciones con imágenes Tablas Cálculo de áreas

13 Ejercicio de teledetección Estima de la superficie de cultivos de regadío en Ruidera SIG (Idrisi): mosaico en color Bandas verde, Infrarrojos cercano y medio Examen de la imagen (24b) y extracción (8b) Recomposición RGB (8b) Mosaico en falso color (8b) Imagen reclasificada Agrupar Imagen final (pocas categorías o “temas”) Ajustes (filtro, nueva reclasificación) Digitalizar Coberturas temáticas Resultado (tabular) Cálculo de áreas

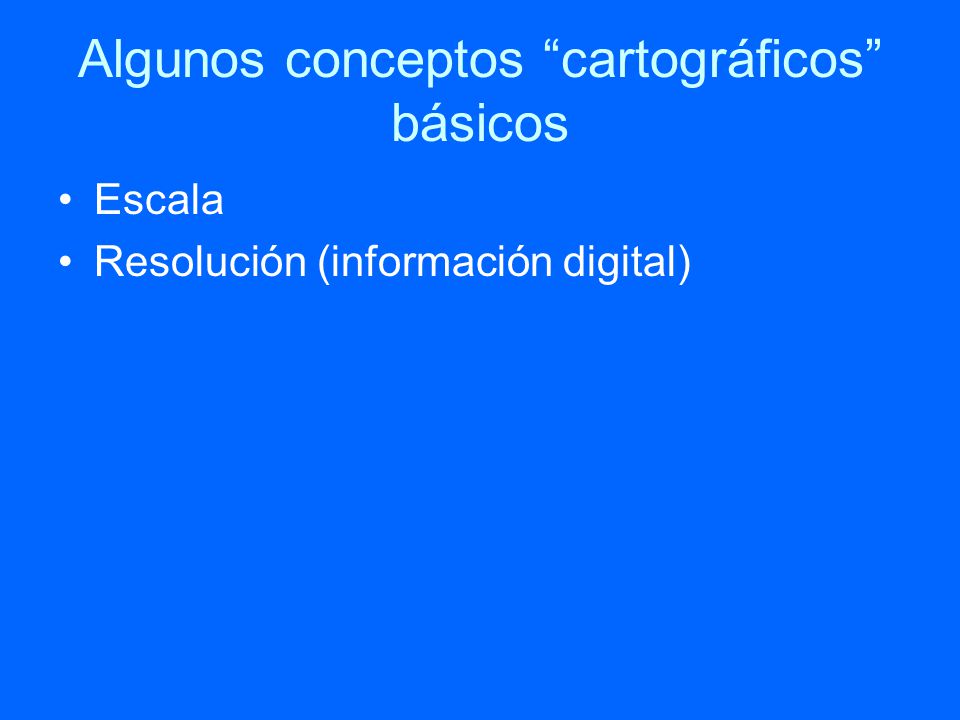

14 Algunos conceptos “cartográficos” básicos Escala Resolución (información digital)

15 Información recogida por el sensor Thematic Mapper del satélite Landsat-7

16 Factores en la reflectividad de las hojas verdes Pigmentos Estructura Contenido de agua hoja celular 0 10 20 30 40 50 60 0,40,60,811,21,41,61,822,2 2,4 (  m) % reflectividad Chuvieco 2002
