1 LEVANTAMIENTO DE DATOS UTILIZANDO UN DISPOSITIVO TABLET CON GPS

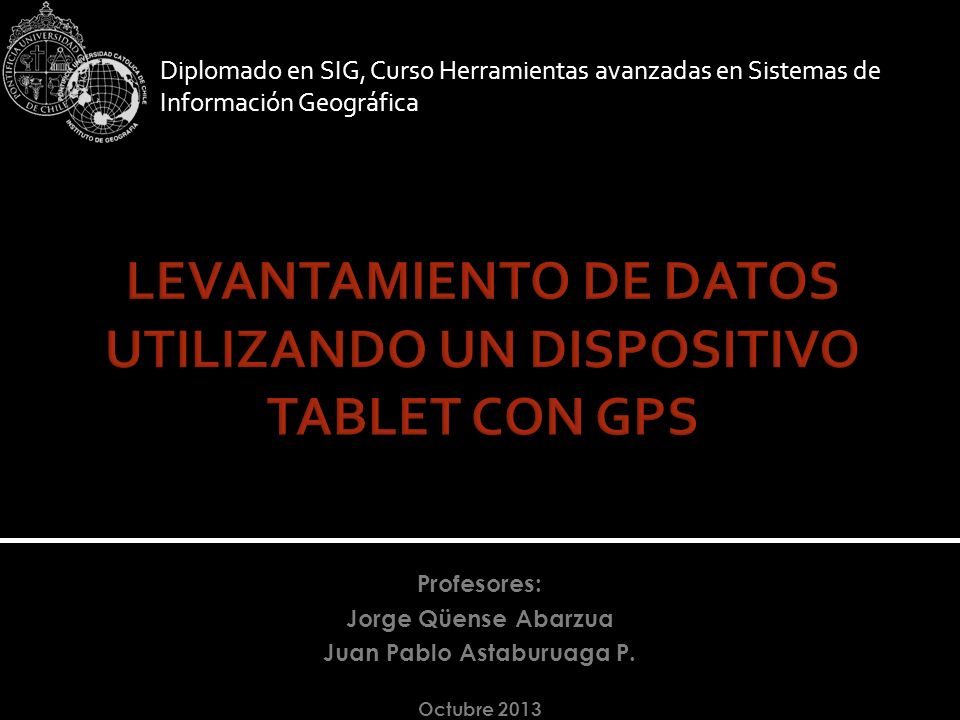

Diplomado en SIG, Curso Herramientas avanzadas en Sistemas de Información Geográfica LEVANTAMIENTO DE DATOS UTILIZANDO UN DISPOSITIVO TABLET CON GPS Profesores: Jorge Qüense Abarzua Juan Pablo Astaburuaga P. Octubre 2013

2 Levantamiento de datos geográficos.
INTRODUCCIÓN Levantamiento de datos geográficos. Objetivo: registrar la localización de determinado elemento (de distinta geometría) y de sus atributos asociados. Evaluación del tipo de dispositivo de registro (Cartografía - GPS + Ficha – GPS con formularios integrados) Gran oferta de dispositivos Costo de los dispositivos

3 INTRODUCCIÓN Permite creación de Formularios

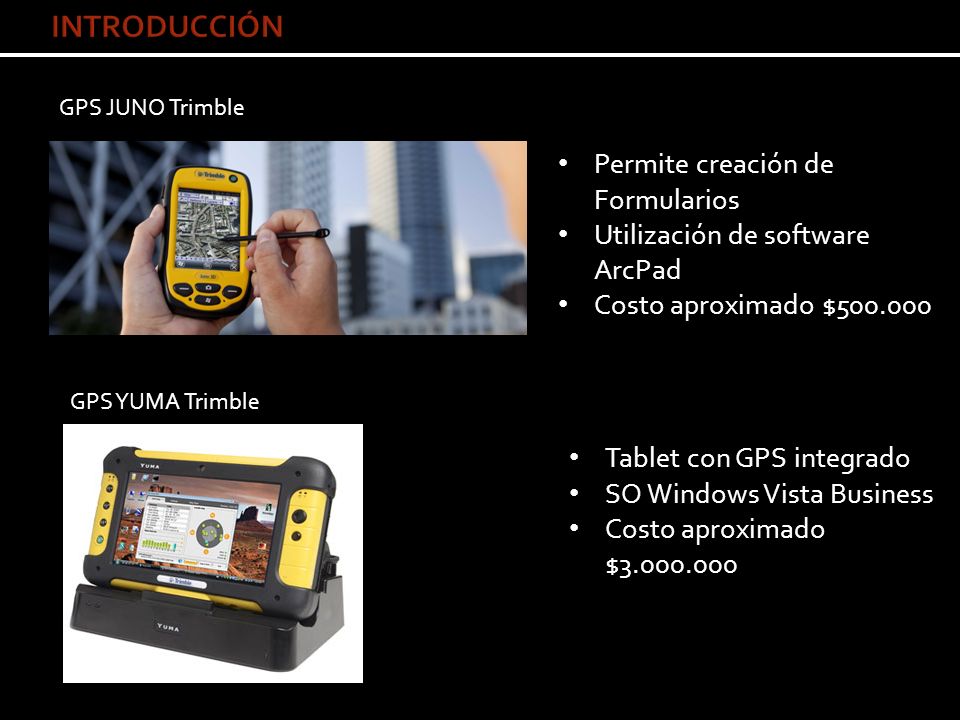

GPS JUNO Trimble Permite creación de Formularios Utilización de software ArcPad Costo aproximado $ GPS YUMA Trimble Tablet con GPS integrado SO Windows Vista Business Costo aproximado $

4 + INTRODUCCIÓN TABLET GPS Integrado Quantum GIS
Métodos de localización: Red, GPS, A-GPS y GLONASS

5 Trabajando con QGIS

6 1. CONCEPTOS GENERALES

7 Es un proyecto oficial de Open Source Geoespatial Fundation (OSGeo)

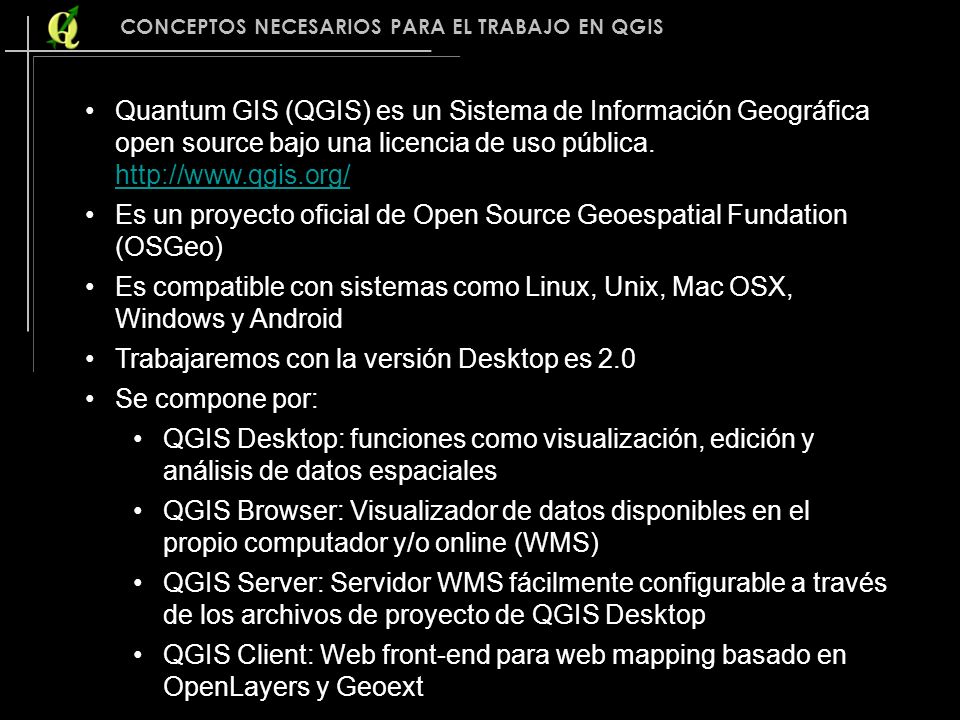

CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS Quantum GIS (QGIS) es un Sistema de Información Geográfica open source bajo una licencia de uso pública. Es un proyecto oficial de Open Source Geoespatial Fundation (OSGeo) Es compatible con sistemas como Linux, Unix, Mac OSX, Windows y Android Trabajaremos con la versión Desktop es 2.0 Se compone por: QGIS Desktop: funciones como visualización, edición y análisis de datos espaciales QGIS Browser: Visualizador de datos disponibles en el propio computador y/o online (WMS) QGIS Server: Servidor WMS fácilmente configurable a través de los archivos de proyecto de QGIS Desktop QGIS Client: Web front-end para web mapping basado en OpenLayers y Geoext

8 Soporta una variedad de formatos vectoriales y raster

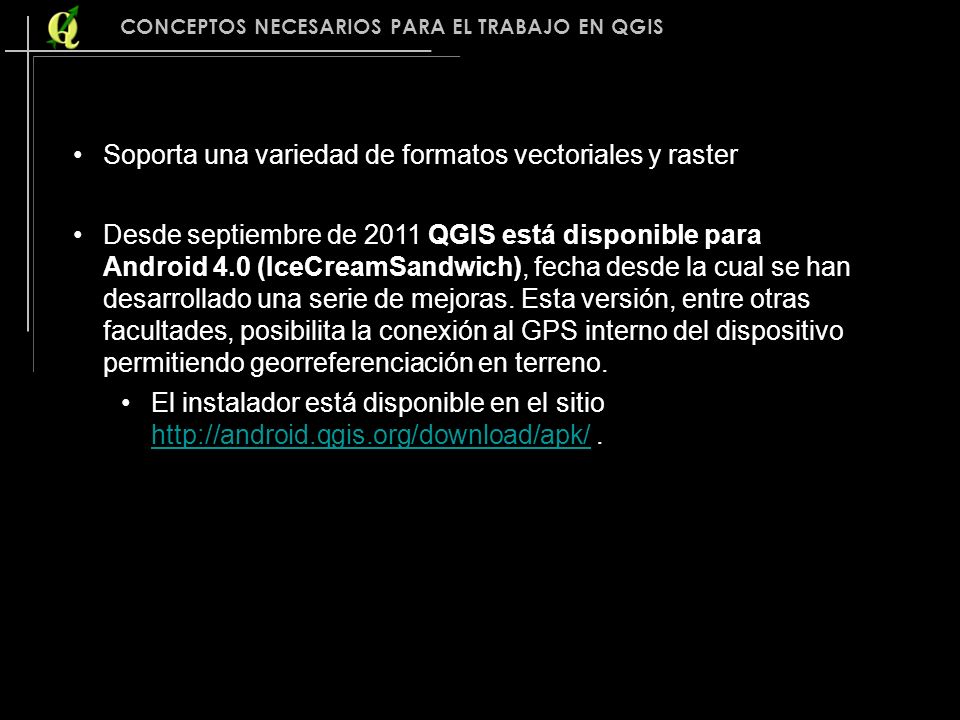

CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS Soporta una variedad de formatos vectoriales y raster Desde septiembre de 2011 QGIS está disponible para Android 4.0 (IceCreamSandwich), fecha desde la cual se han desarrollado una serie de mejoras. Esta versión, entre otras facultades, posibilita la conexión al GPS interno del dispositivo permitiendo georreferenciación en terreno. El instalador está disponible en el sitio .

9 2. COMPONENTES QGIS DESKTOP

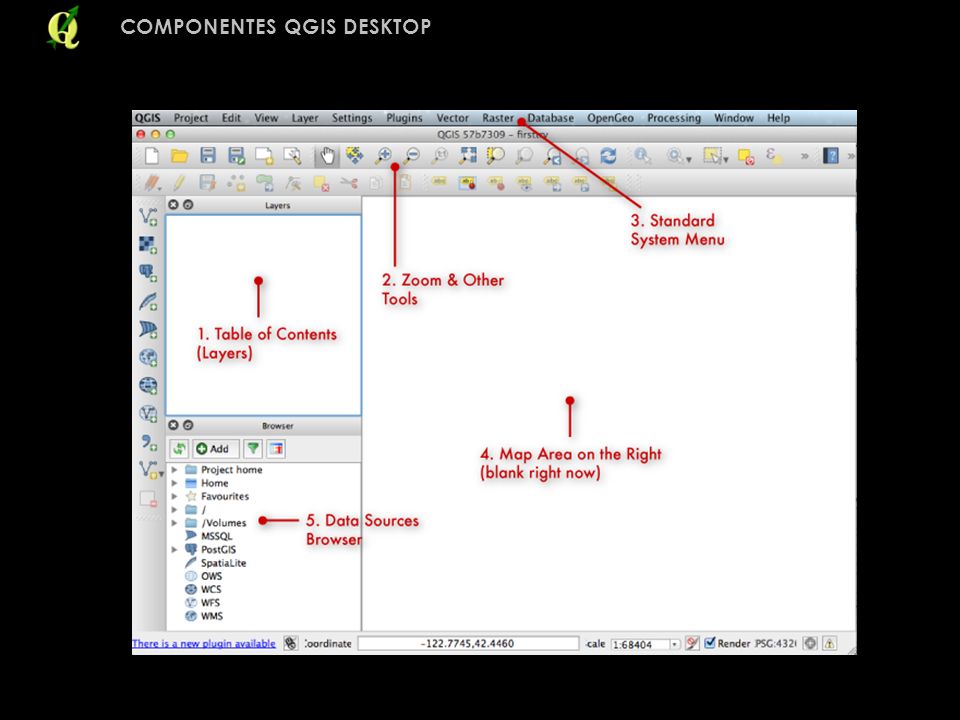

10 COMPONENTES QGIS DESKTOP

11 2. ASPECTOS GENERALES DE QGIS PARA ANDROID

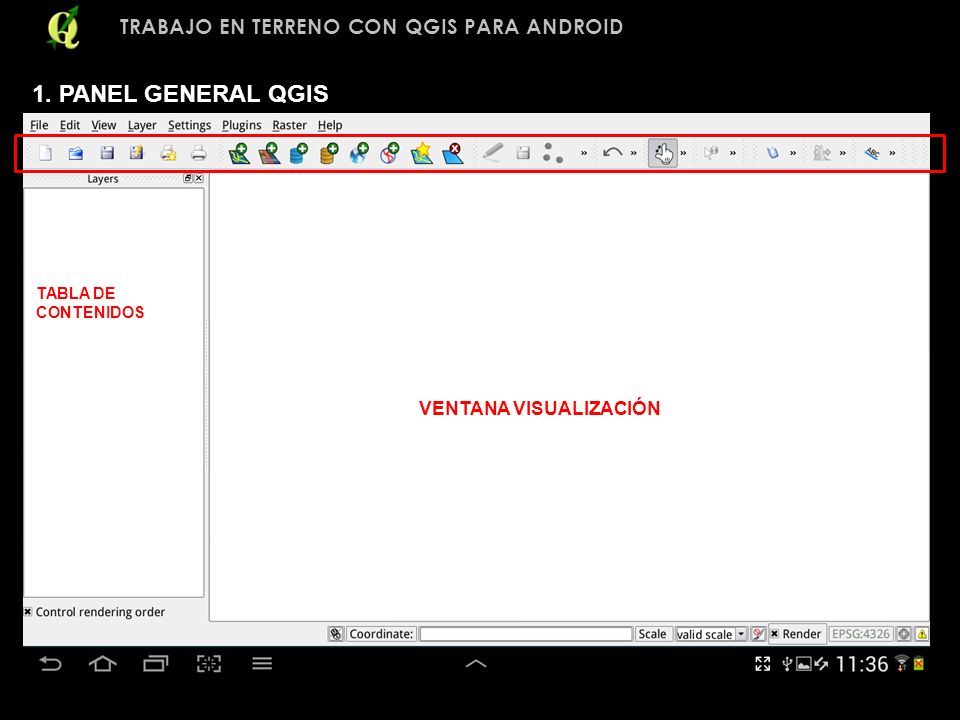

12 1. PANEL GENERAL QGIS TRABAJO EN TERRENO CON QGIS PARA ANDROID
TABLA DE CONTENIDOS VENTANA VISUALIZACIÓN

13 TRABAJO EN TERRENO CON QGIS PARA ANDROID

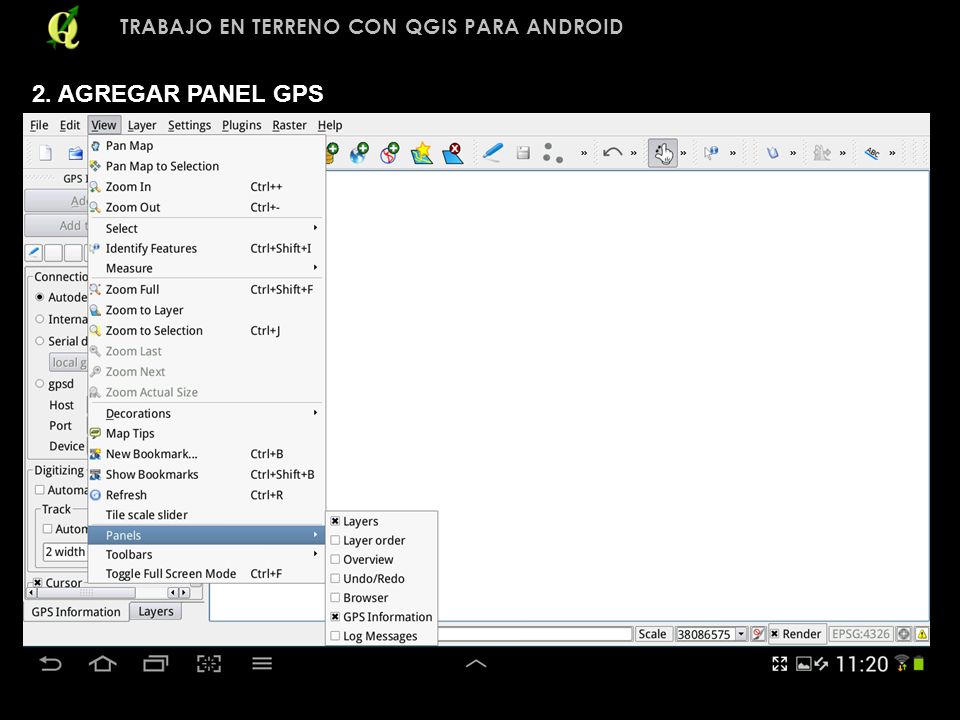

2. AGREGAR PANEL GPS

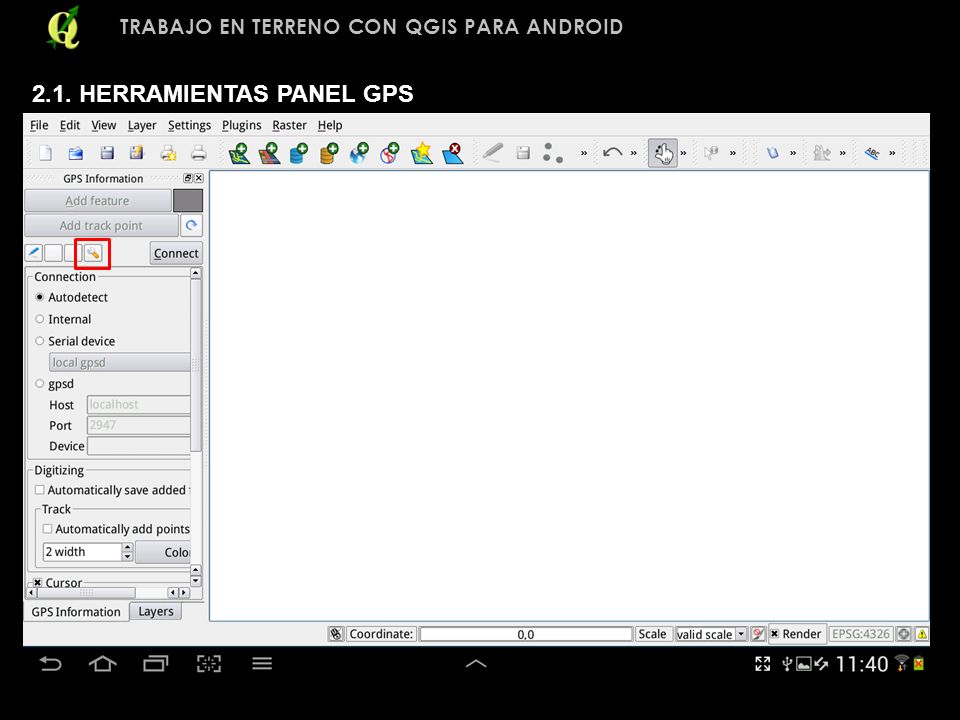

14 2.1. HERRAMIENTAS PANEL GPS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 2.1. HERRAMIENTAS PANEL GPS

15 2.2. INFORMACIÓN RELEVANTE PANEL GPS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 2.2. INFORMACIÓN RELEVANTE PANEL GPS

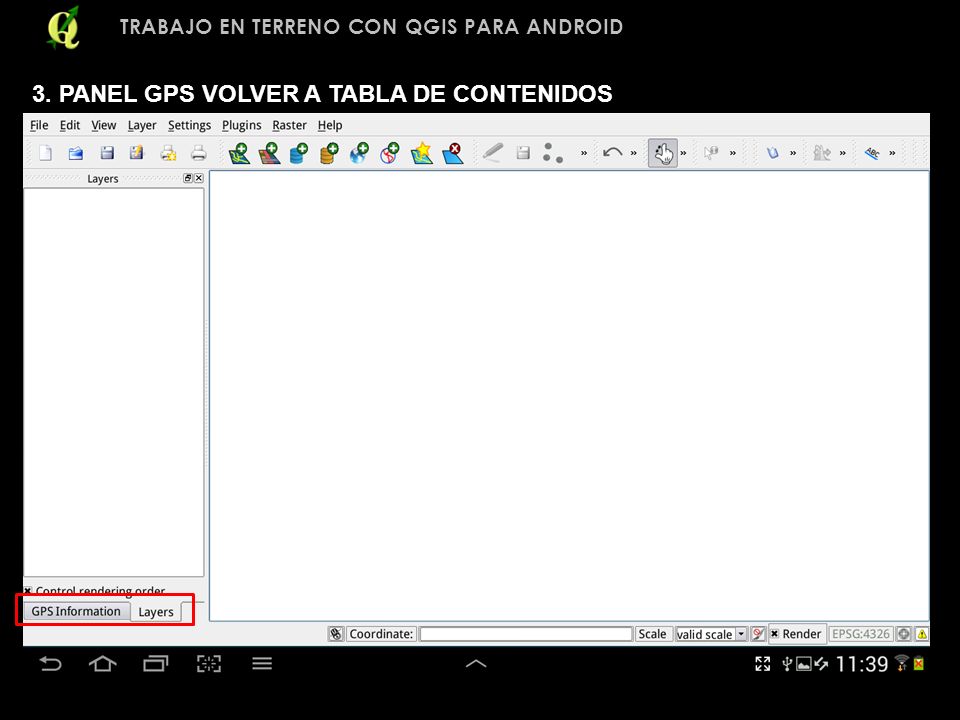

16 3. PANEL GPS VOLVER A TABLA DE CONTENIDOS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 3. PANEL GPS VOLVER A TABLA DE CONTENIDOS

17 3. TRABAJO EN TERRENO CON QGIS PARA ANDROID

18 TRABAJO EN TERRENO CON QGIS PARA ANDROID

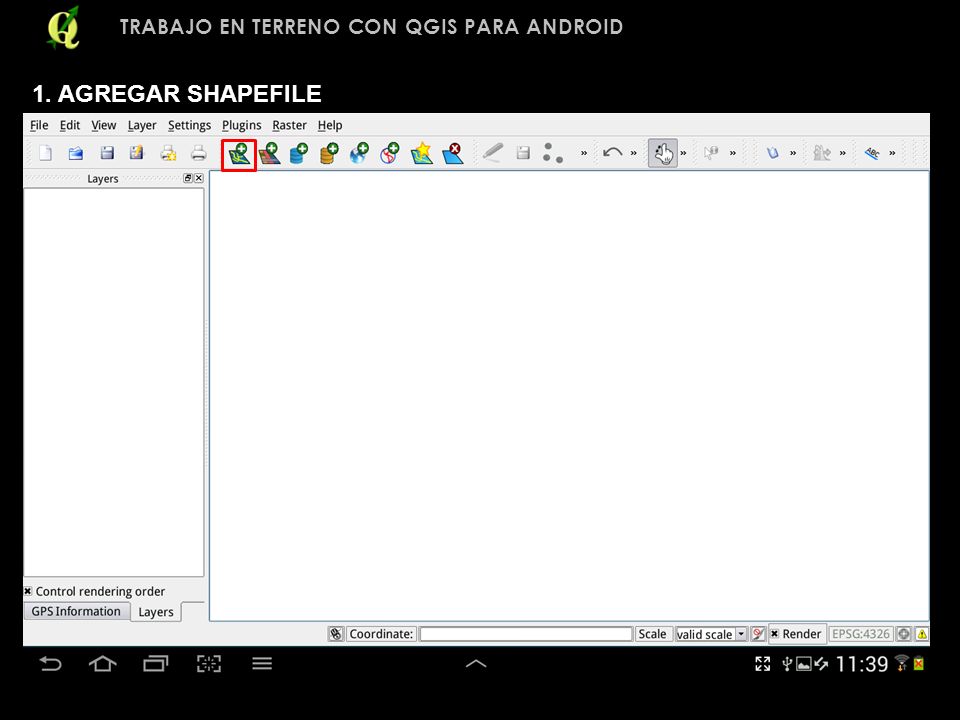

1. AGREGAR SHAPEFILE

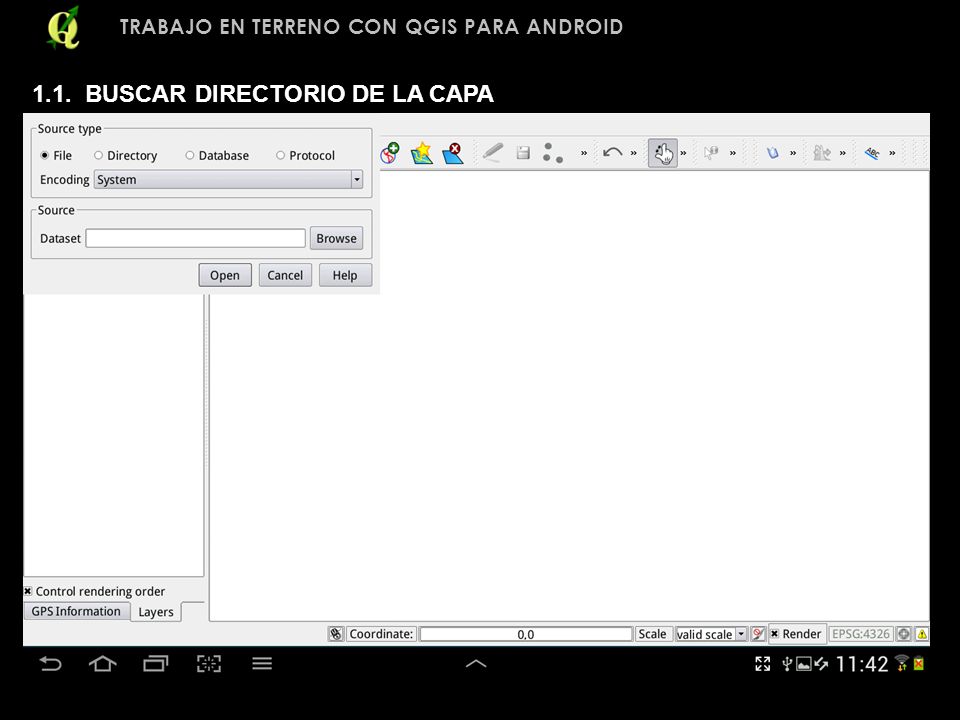

19 1.1. BUSCAR DIRECTORIO DE LA CAPA
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.1. BUSCAR DIRECTORIO DE LA CAPA

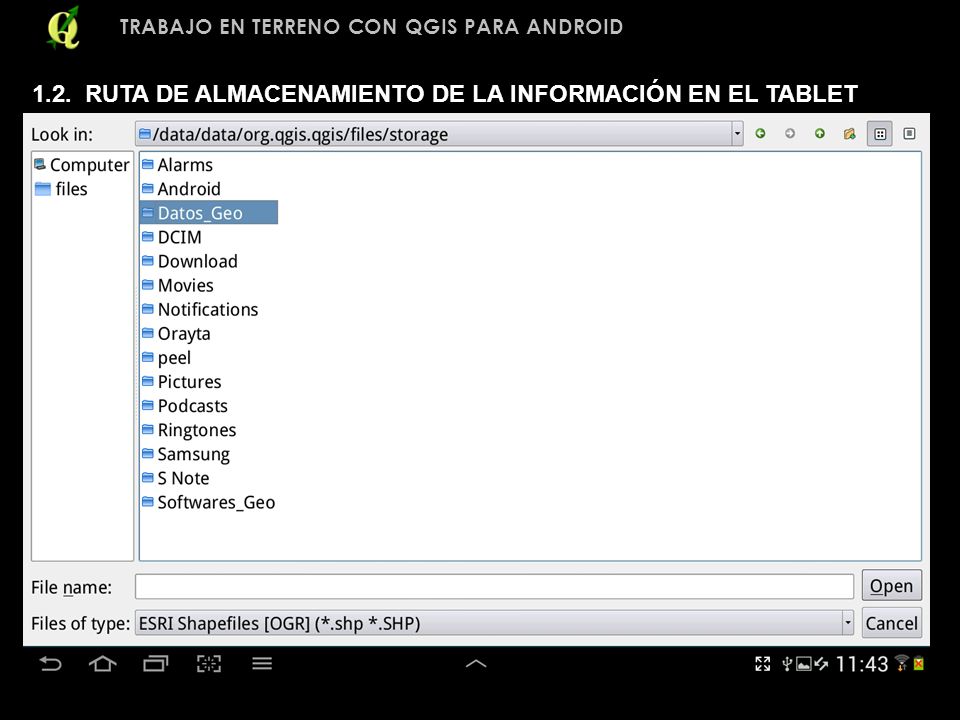

20 1.2. RUTA DE ALMACENAMIENTO DE LA INFORMACIÓN EN EL TABLET
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.2. RUTA DE ALMACENAMIENTO DE LA INFORMACIÓN EN EL TABLET

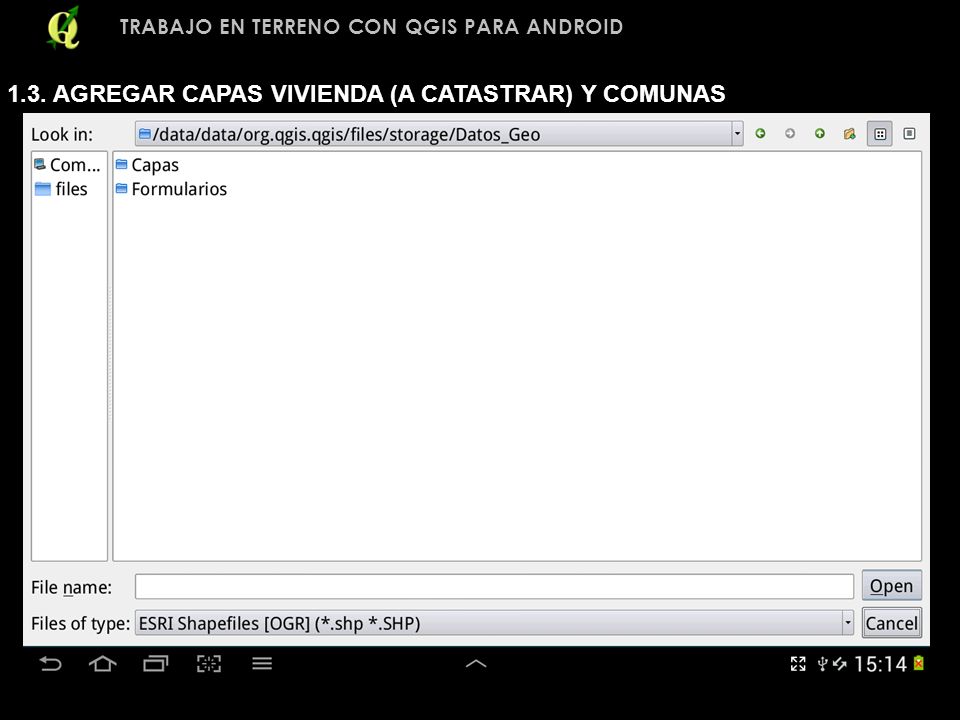

21 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS

22 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS

23 1.4. VISUALIZACIÓN CAPAS VIVIENDA Y COMUNAS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.4. VISUALIZACIÓN CAPAS VIVIENDA Y COMUNAS

24 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.5. ZOOM

25 TRABAJO EN TERRENO CON QGIS PARA ANDROID

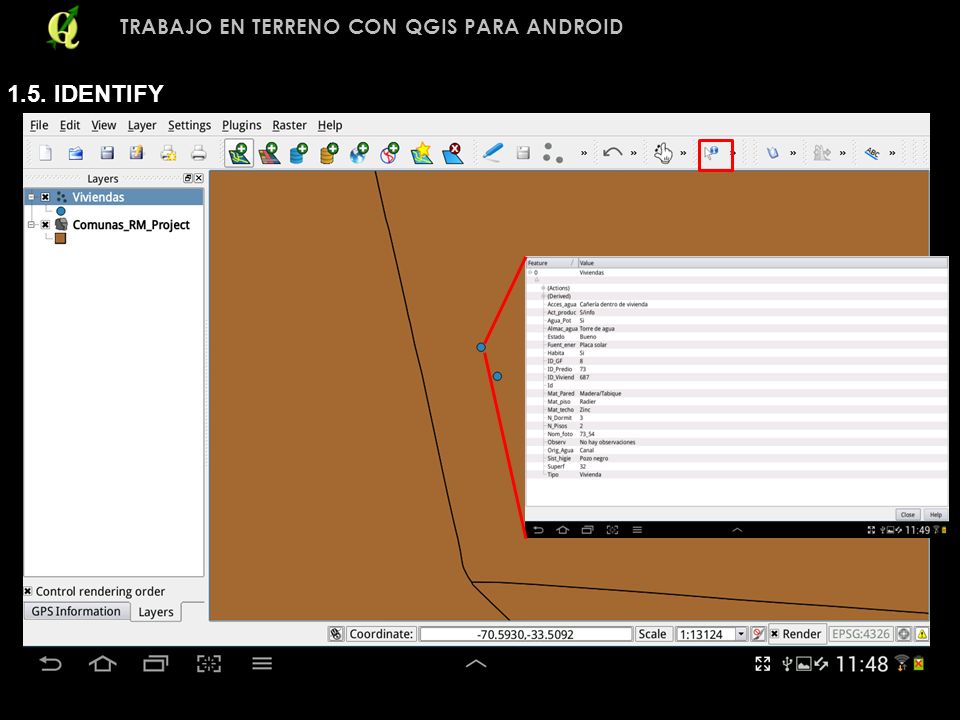

1.5. IDENTIFY

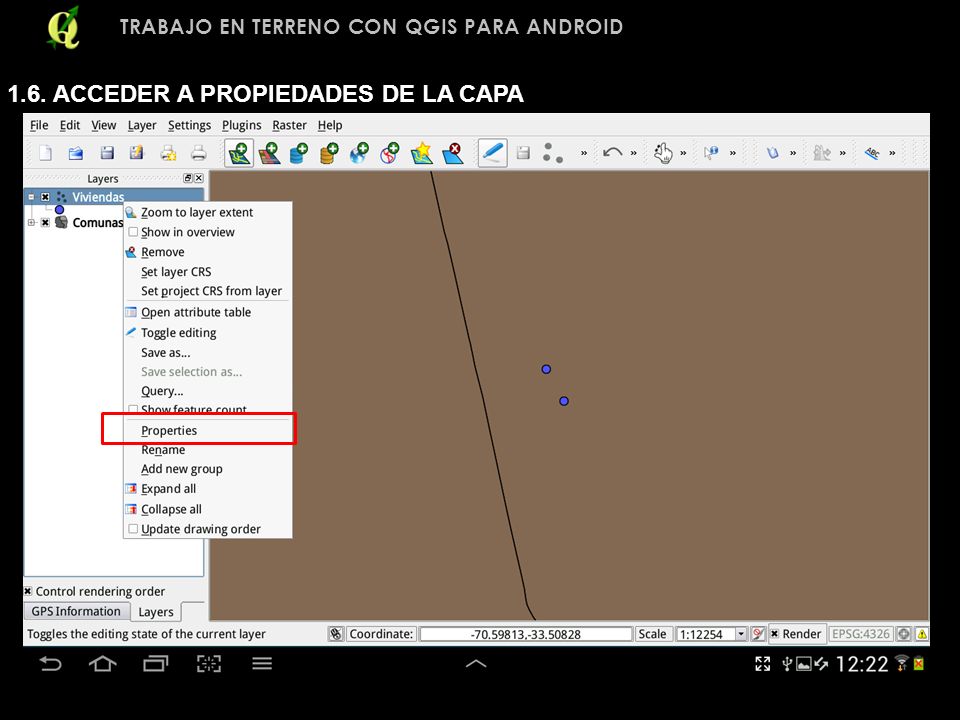

26 1.6. ACCEDER A PROPIEDADES DE LA CAPA
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.6. ACCEDER A PROPIEDADES DE LA CAPA

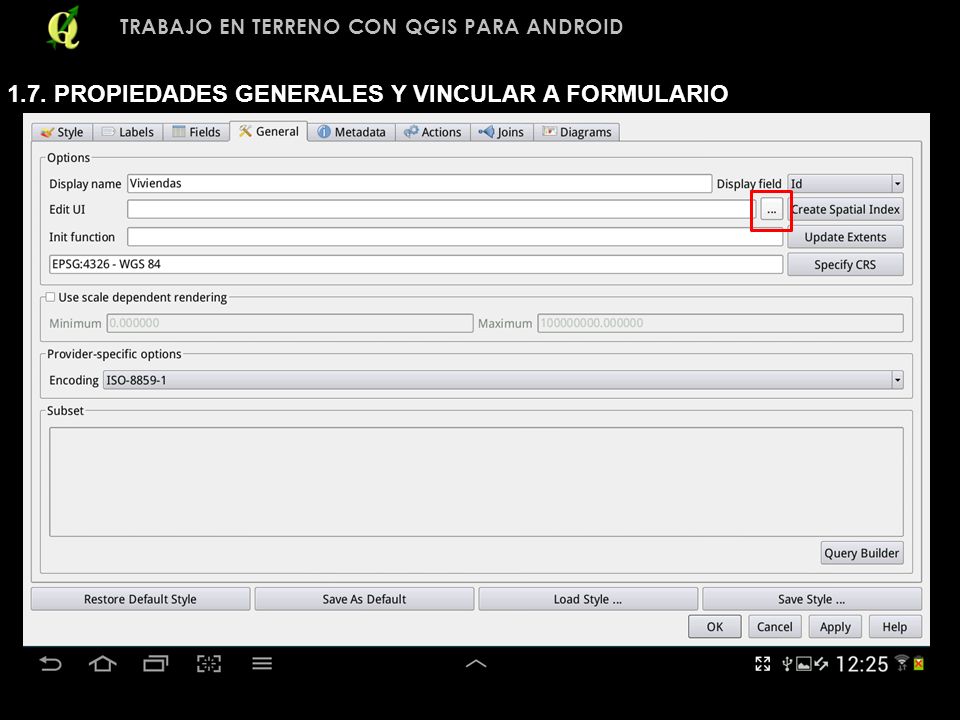

27 1.7. PROPIEDADES GENERALES Y VINCULAR A FORMULARIO
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.7. PROPIEDADES GENERALES Y VINCULAR A FORMULARIO

28 TRABAJO EN TERRENO CON QGIS PARA ANDROID

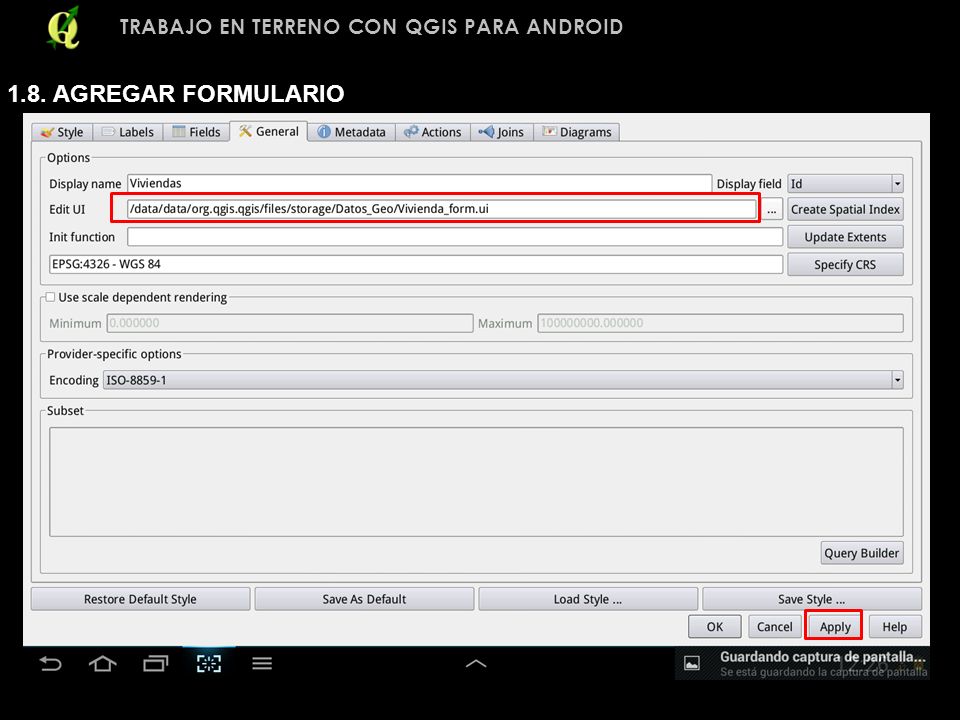

1.8. AGREGAR FORMULARIO

29 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.8. AGREGAR FORMULARIO

30 2 1 TRABAJO EN TERRENO CON QGIS PARA ANDROID

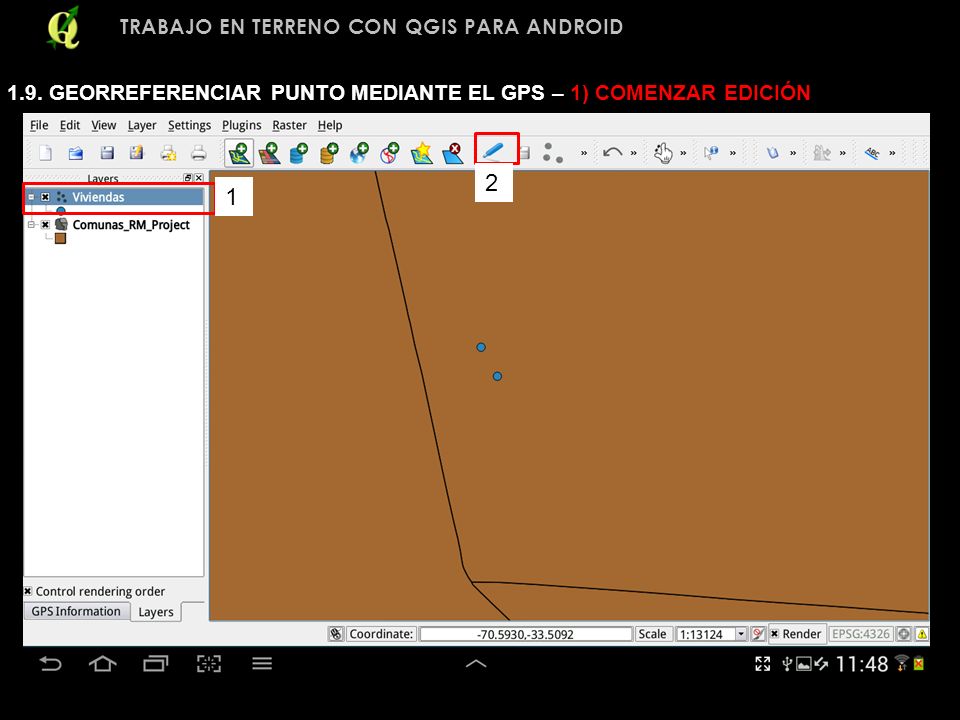

1.9. GEORREFERENCIAR PUNTO MEDIANTE EL GPS – 1) COMENZAR EDICIÓN 2 1

31 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 2) CONECTAR GPS

32 TRABAJO EN TERRENO CON QGIS PARA ANDROID

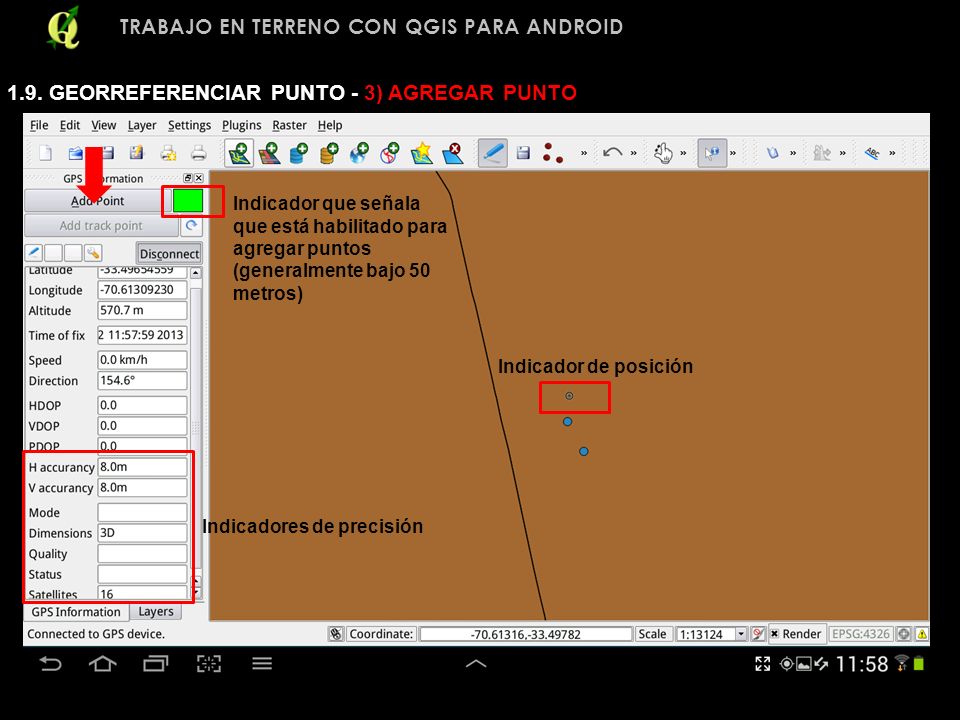

1.9. GEORREFERENCIAR PUNTO - 3) AGREGAR PUNTO Indicador que señala que está habilitado para agregar puntos (generalmente bajo 50 metros) Indicador de posición Indicadores de precisión

33 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. EJEMPLO: GEORREFERENCIAR PUNTO - 4) DESPLIEGUE DE FORMULARIO

34 TRABAJO EN TERRENO CON QGIS PARA ANDROID

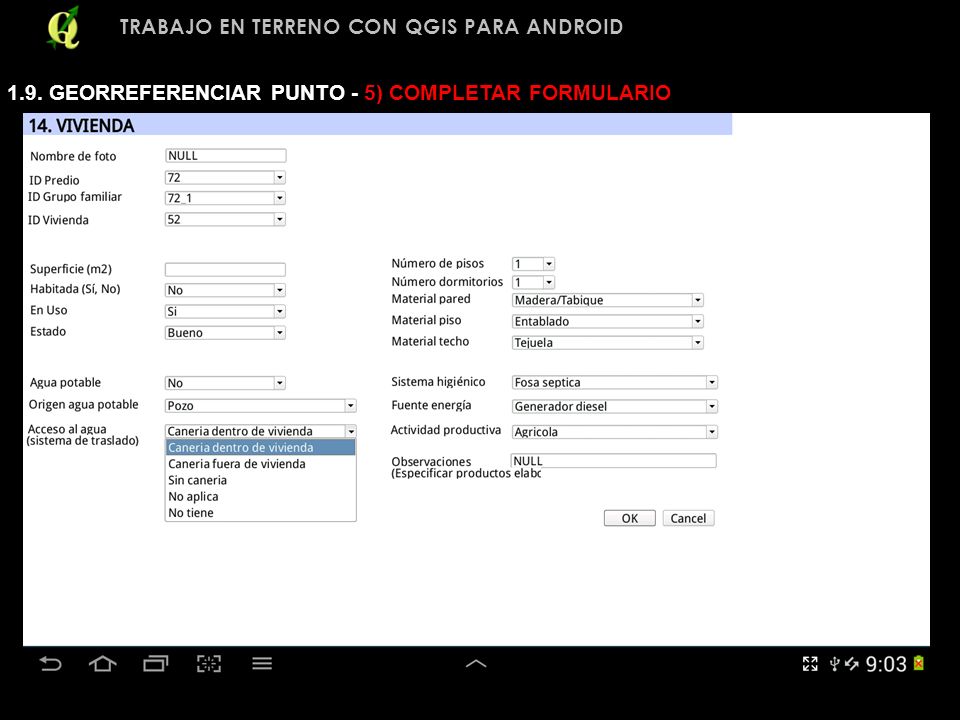

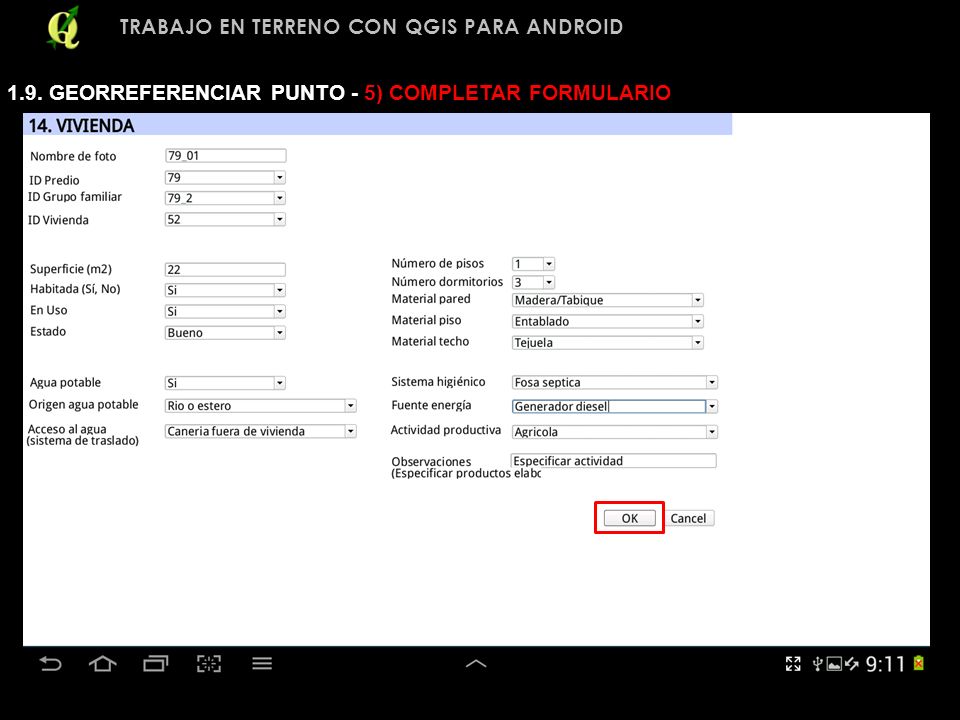

1.9. GEORREFERENCIAR PUNTO - 5) COMPLETAR FORMULARIO

35 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 5) COMPLETAR FORMULARIO

36 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 5) COMPLETAR FORMULARIO

37 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 6) PUNTO GEORREFERENCIADO

38 TRABAJO EN TERRENO CON QGIS PARA ANDROID

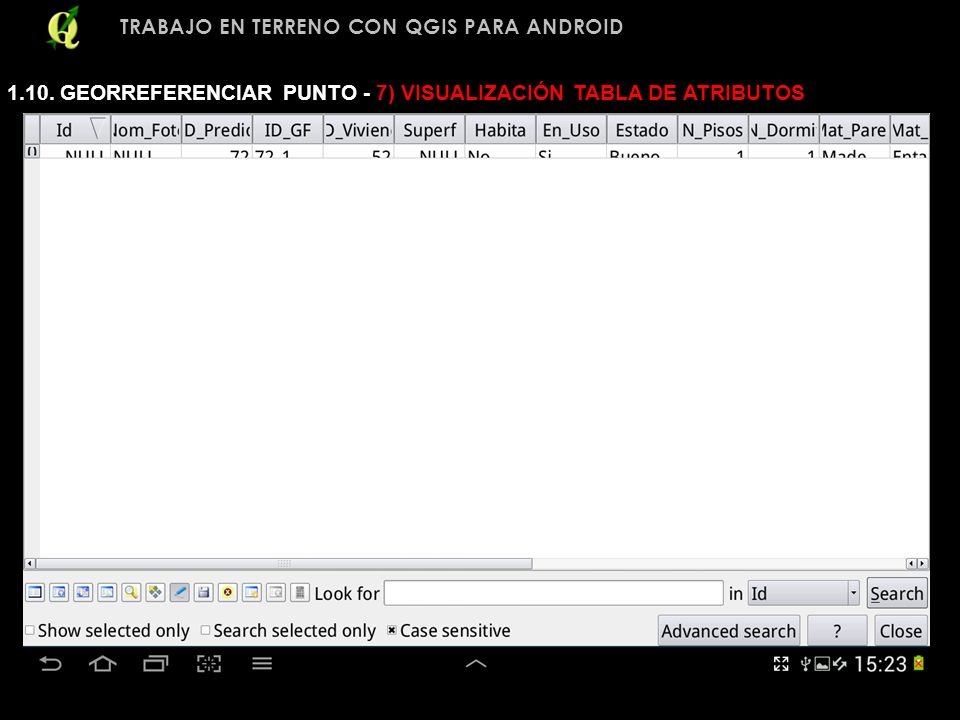

1.10. GEORREFERENCIAR PUNTO - 7) VISUALIZACIÓN TABLA DE ATRIBUTOS

39 TRABAJO EN TERRENO CON QGIS PARA ANDROID

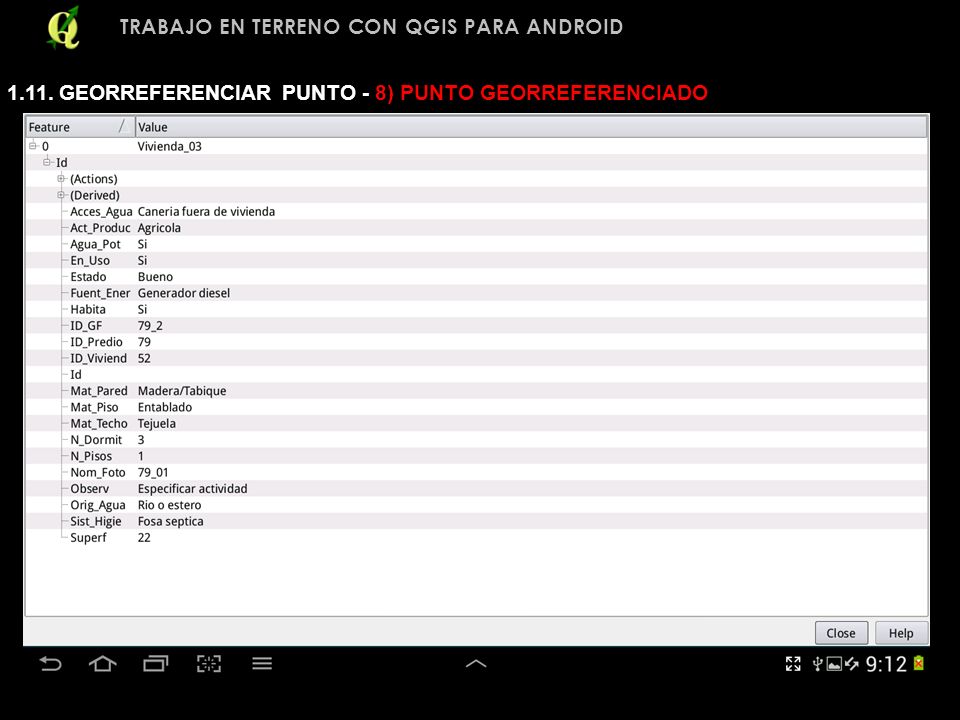

1.11. GEORREFERENCIAR PUNTO - 8) PUNTO GEORREFERENCIADO

40 OJO CON LA CAPA QUE ESTÁ ACTIVA!

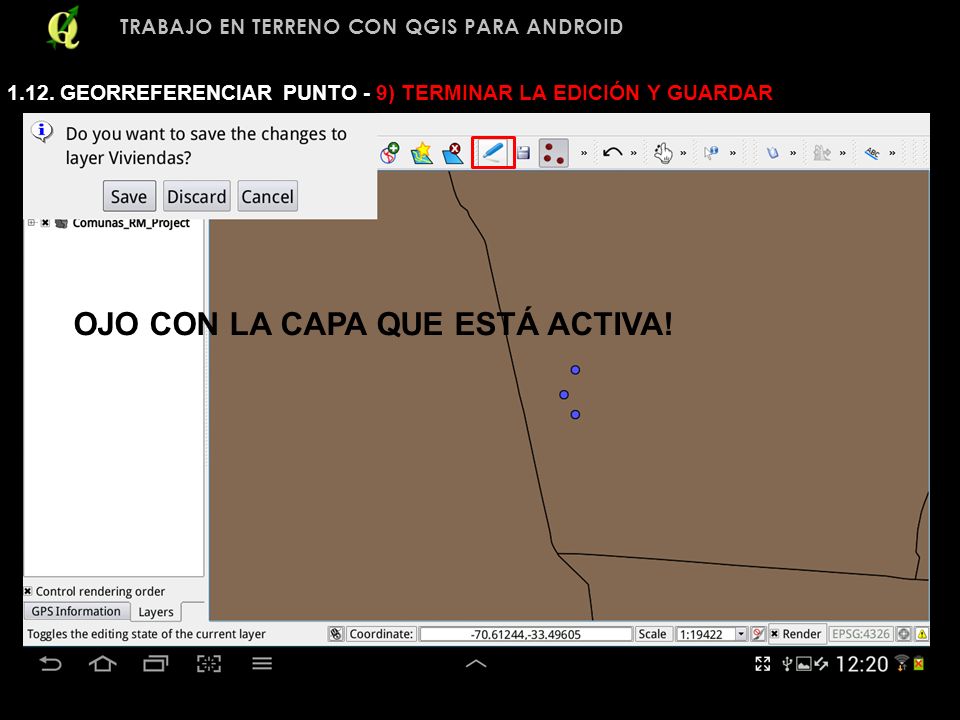

TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.12. GEORREFERENCIAR PUNTO - 9) TERMINAR LA EDICIÓN Y GUARDAR OJO CON LA CAPA QUE ESTÁ ACTIVA!
