HERRAMIENTAS AUXILIARES DEL TALLER DE MECANICA AUTOMOTRIZ.

Presentación del tema: "HERRAMIENTAS AUXILIARES DEL TALLER DE MECANICA AUTOMOTRIZ."— Transcripción de la presentación:

1 HERRAMIENTAS AUXILIARES DEL TALLER DE MECANICA AUTOMOTRIZ

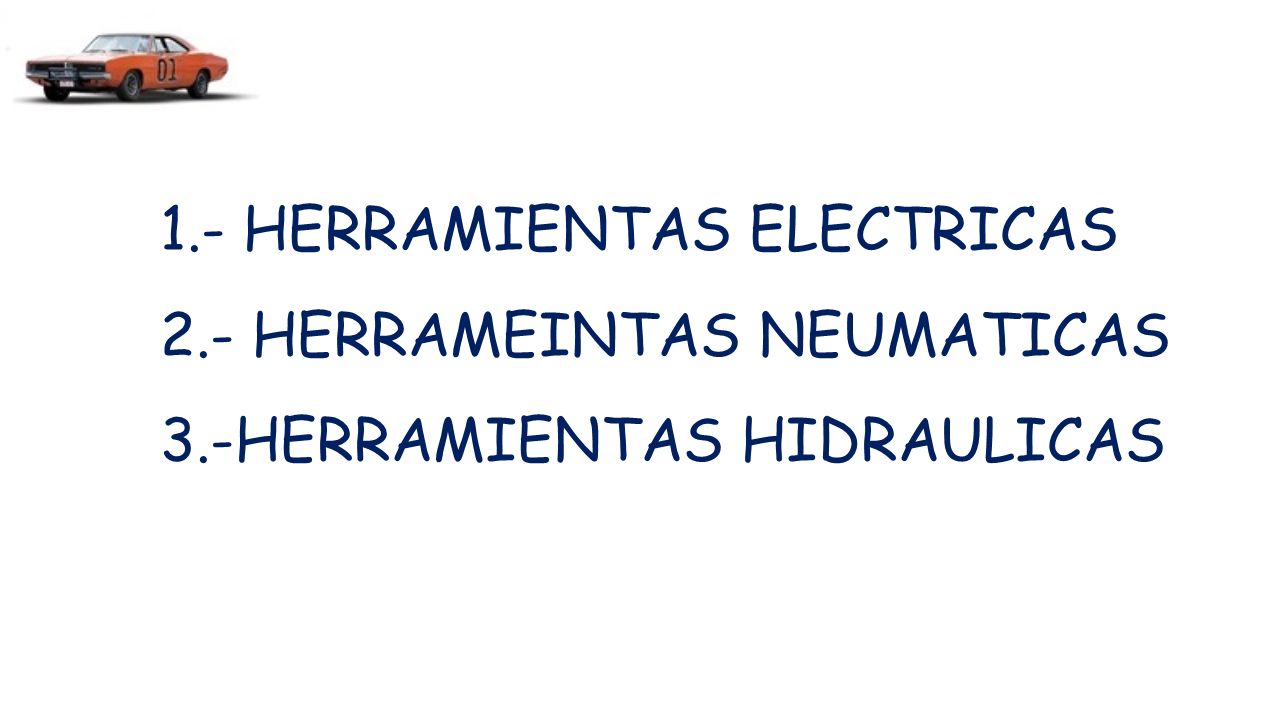

2 1.- HERRAMIENTAS ELECTRICAS 2.- HERRAMEINTAS NEUMATICAS 3.-HERRAMIENTAS HIDRAULICAS

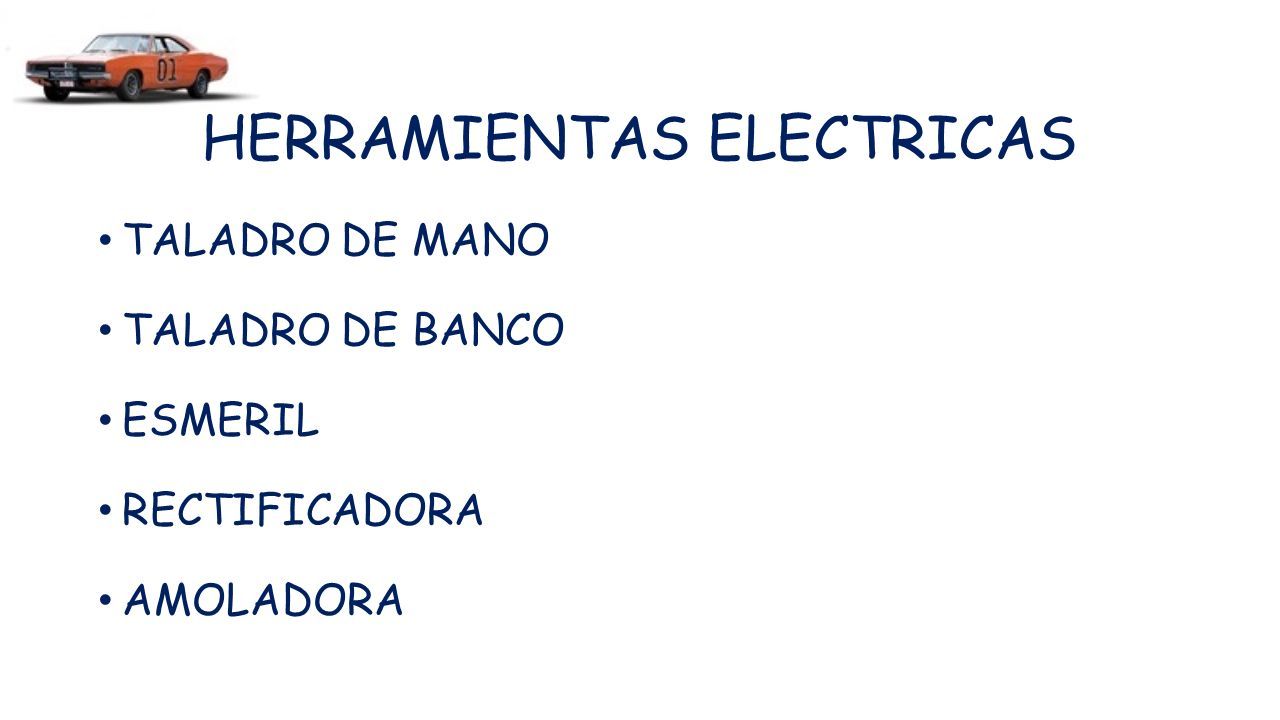

3 HERRAMIENTAS ELECTRICAS TALADRO DE MANO TALADRO DE BANCO ESMERIL RECTIFICADORA AMOLADORA

4 TALADRO DE MANO TALADRO DE BANCO ESMERIL

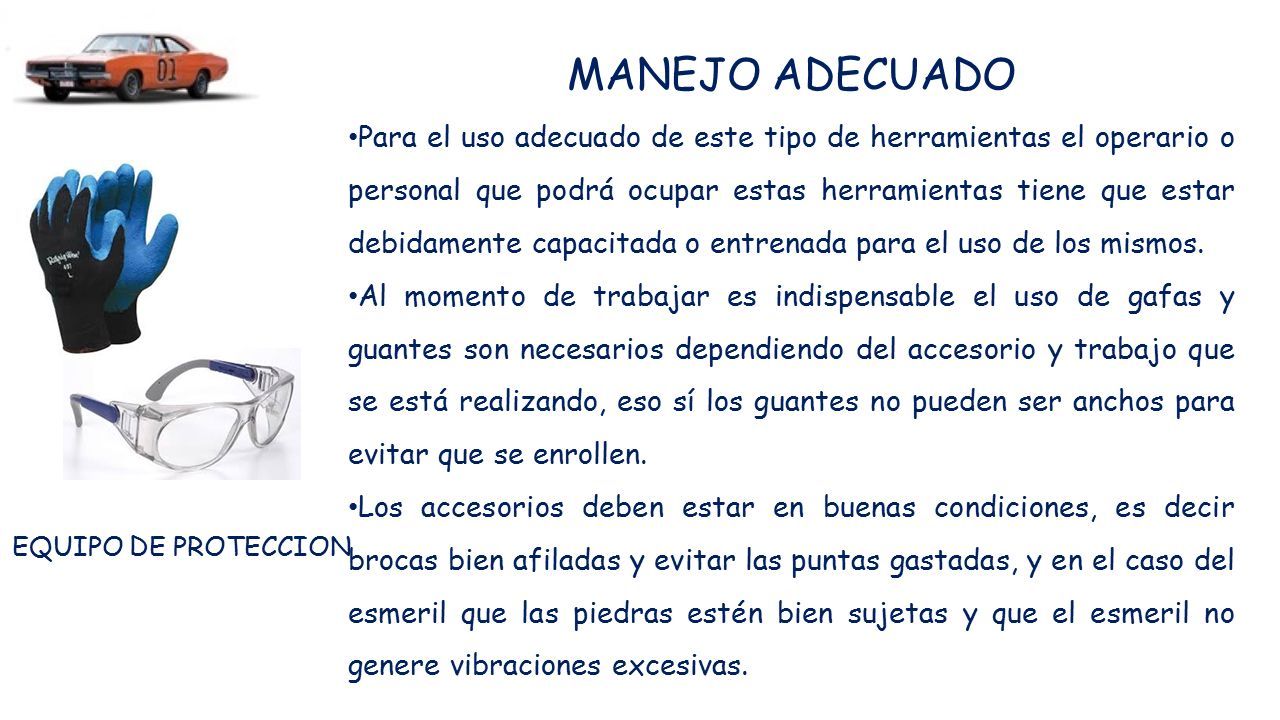

5 EQUIPO DE PROTECCION MANEJO ADECUADO Para el uso adecuado de este tipo de herramientas el operario o personal que podrá ocupar estas herramientas tiene que estar debidamente capacitada o entrenada para el uso de los mismos. Al momento de trabajar es indispensable el uso de gafas y guantes son necesarios dependiendo del accesorio y trabajo que se está realizando, eso sí los guantes no pueden ser anchos para evitar que se enrollen. Los accesorios deben estar en buenas condiciones, es decir brocas bien afiladas y evitar las puntas gastadas, y en el caso del esmeril que las piedras estén bien sujetas y que el esmeril no genere vibraciones excesivas.

6

7

8

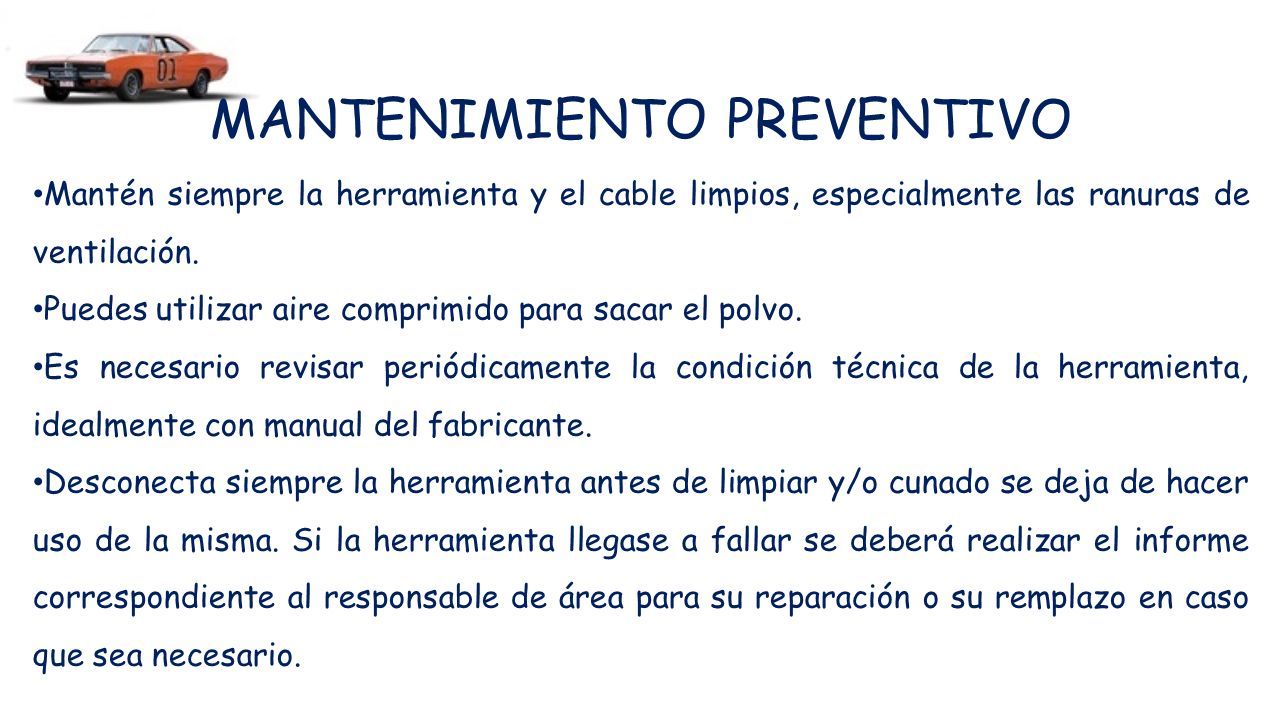

9 MANTENIMIENTO PREVENTIVO Mantén siempre la herramienta y el cable limpios, especialmente las ranuras de ventilación. Puedes utilizar aire comprimido para sacar el polvo. Es necesario revisar periódicamente la condición técnica de la herramienta, idealmente con manual del fabricante. Desconecta siempre la herramienta antes de limpiar y/o cunado se deja de hacer uso de la misma. Si la herramienta llegase a fallar se deberá realizar el informe correspondiente al responsable de área para su reparación o su remplazo en caso que sea necesario.

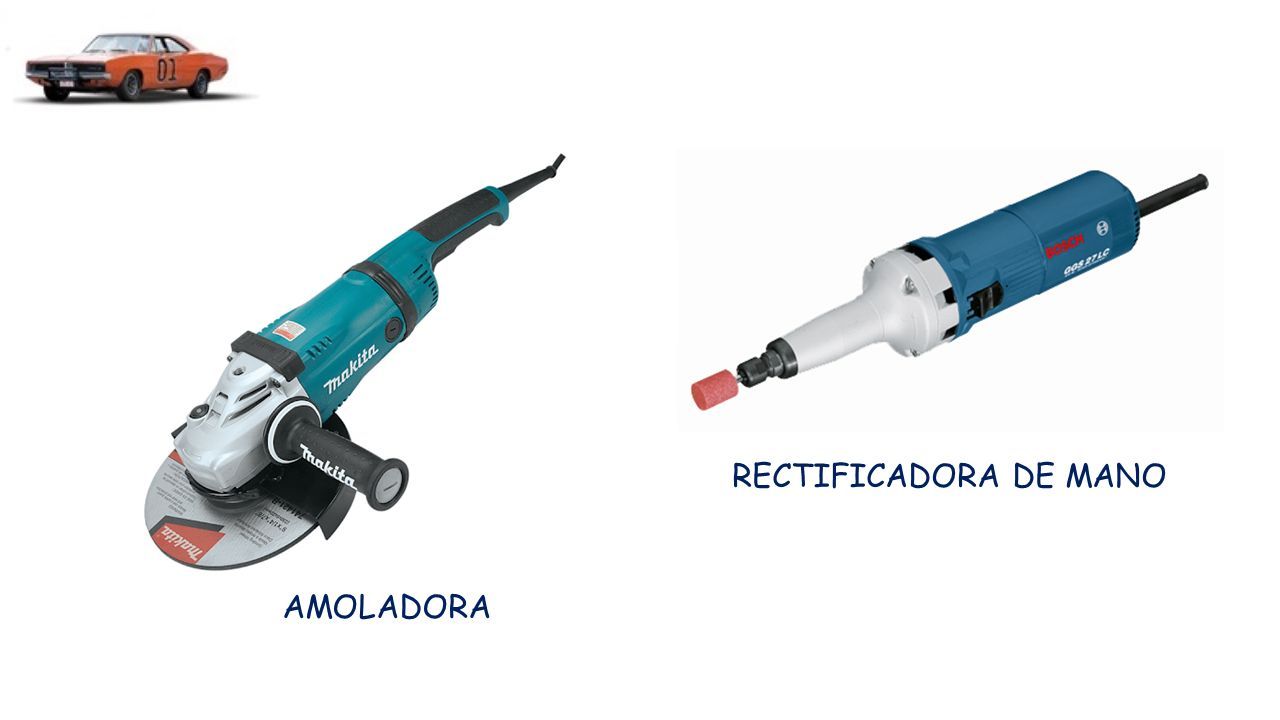

10 AMOLADORA RECTIFICADORA DE MANO

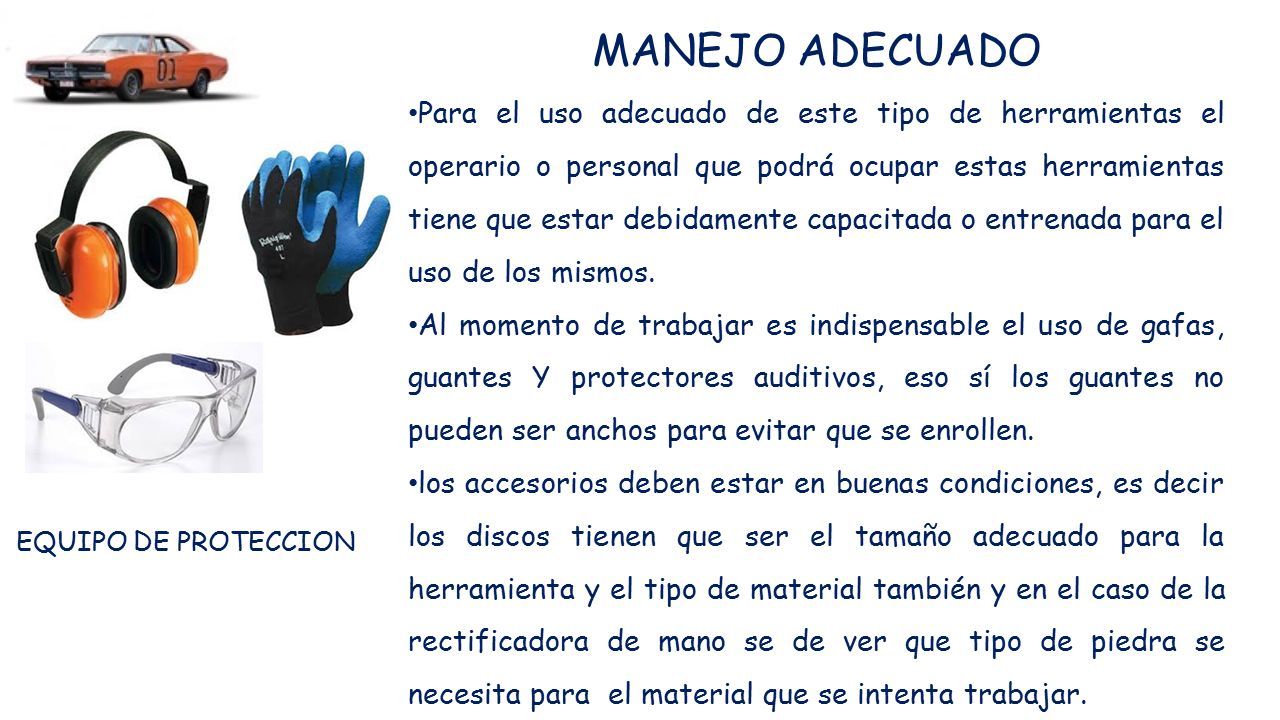

11 MANEJO ADECUADO Para el uso adecuado de este tipo de herramientas el operario o personal que podrá ocupar estas herramientas tiene que estar debidamente capacitada o entrenada para el uso de los mismos. Al momento de trabajar es indispensable el uso de gafas, guantes Y protectores auditivos, eso sí los guantes no pueden ser anchos para evitar que se enrollen. los accesorios deben estar en buenas condiciones, es decir los discos tienen que ser el tamaño adecuado para la herramienta y el tipo de material también y en el caso de la rectificadora de mano se de ver que tipo de piedra se necesita para el material que se intenta trabajar. EQUIPO DE PROTECCION

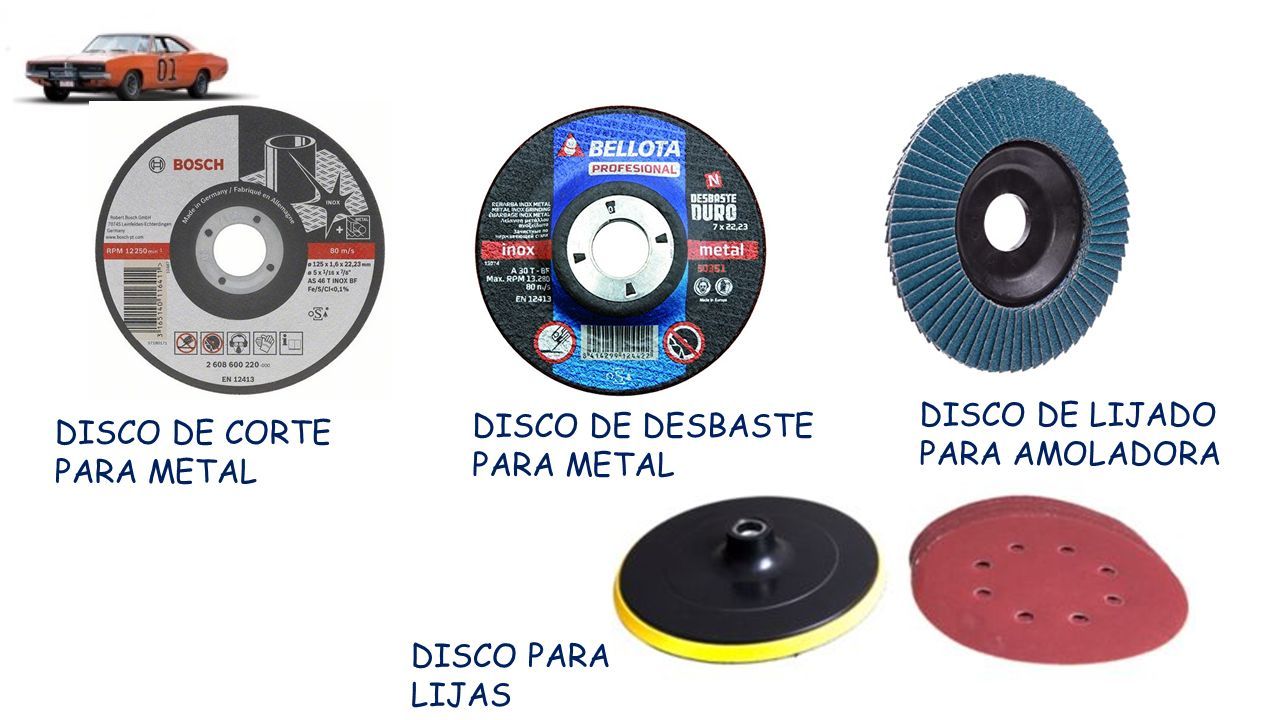

12 DISCO DE CORTE PARA METAL DISCO DE DESBASTE PARA METAL DISCO DE LIJADO PARA AMOLADORA DISCO PARA LIJAS

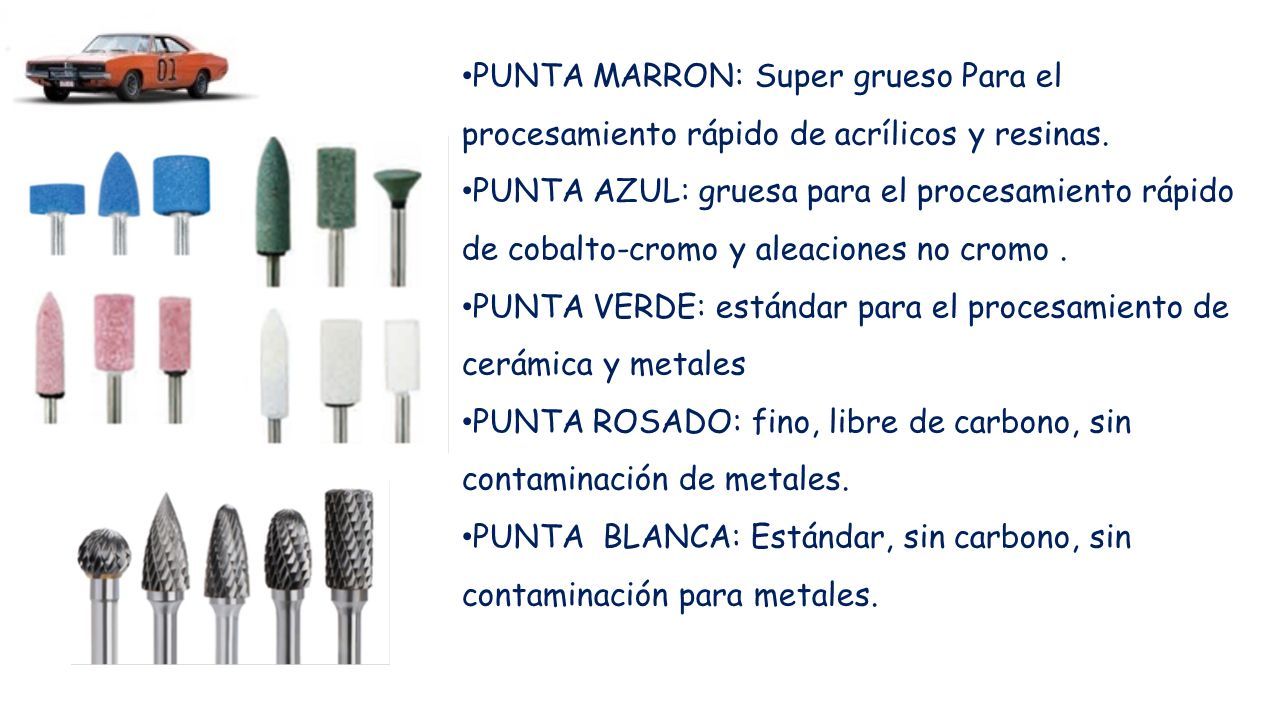

13 PUNTA MARRON: Super grueso Para el procesamiento rápido de acrílicos y resinas. PUNTA AZUL: gruesa para el procesamiento rápido de cobalto-cromo y aleaciones no cromo. PUNTA VERDE: estándar para el procesamiento de cerámica y metales PUNTA ROSADO: fino, libre de carbono, sin contaminación de metales. PUNTA BLANCA: Estándar, sin carbono, sin contaminación para metales.

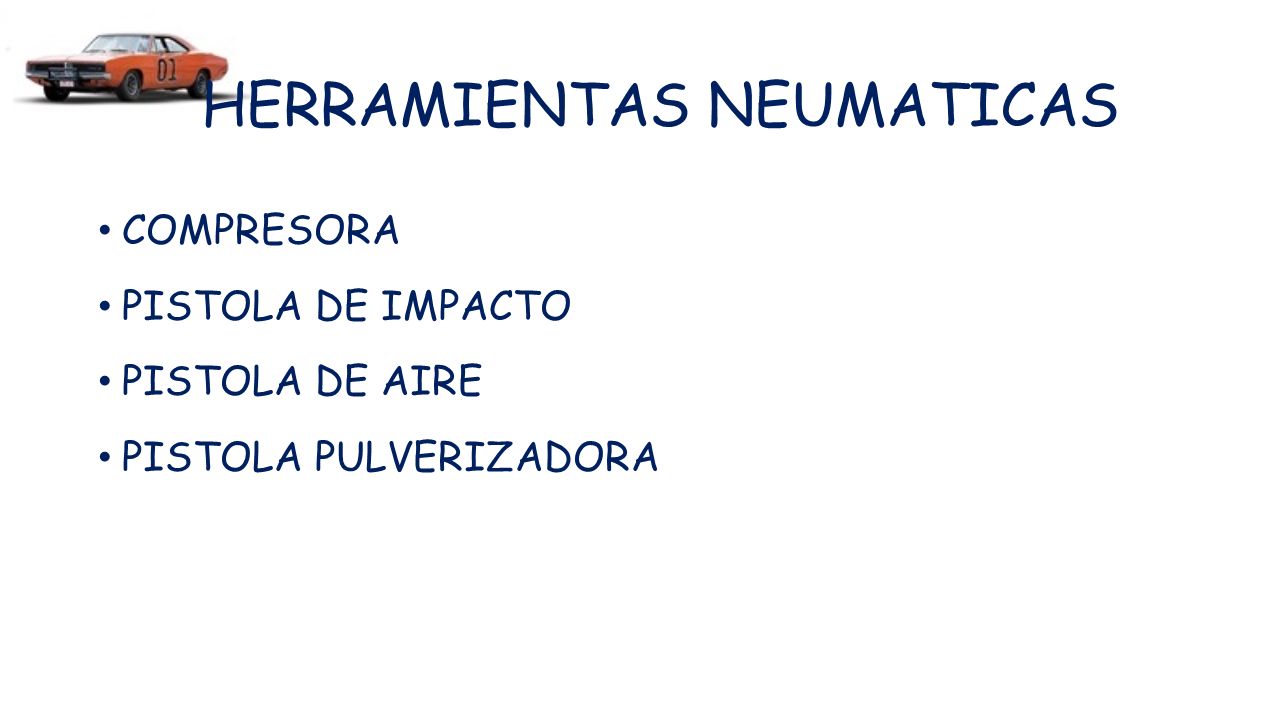

14 HERRAMIENTAS NEUMATICAS COMPRESORA PISTOLA DE IMPACTO PISTOLA DE AIRE PISTOLA PULVERIZADORA

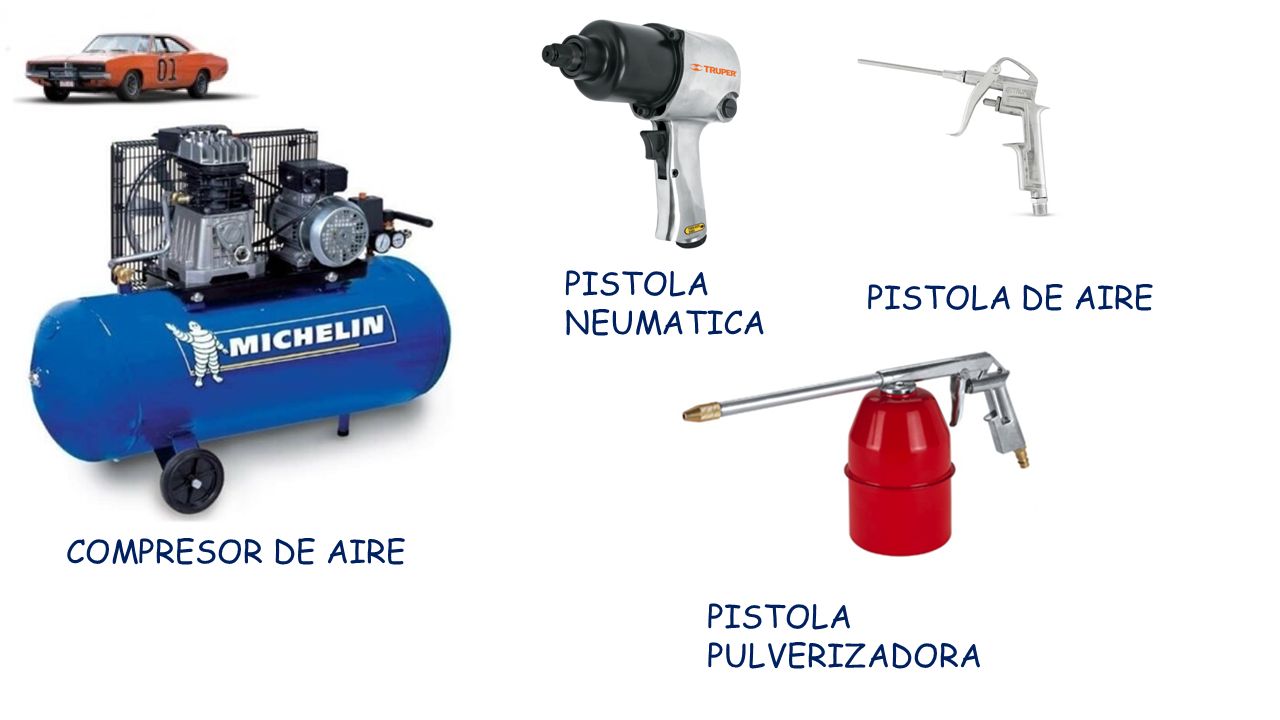

15 COMPRESOR DE AIRE PISTOLA NEUMATICA PISTOLA DE AIRE PISTOLA PULVERIZADORA

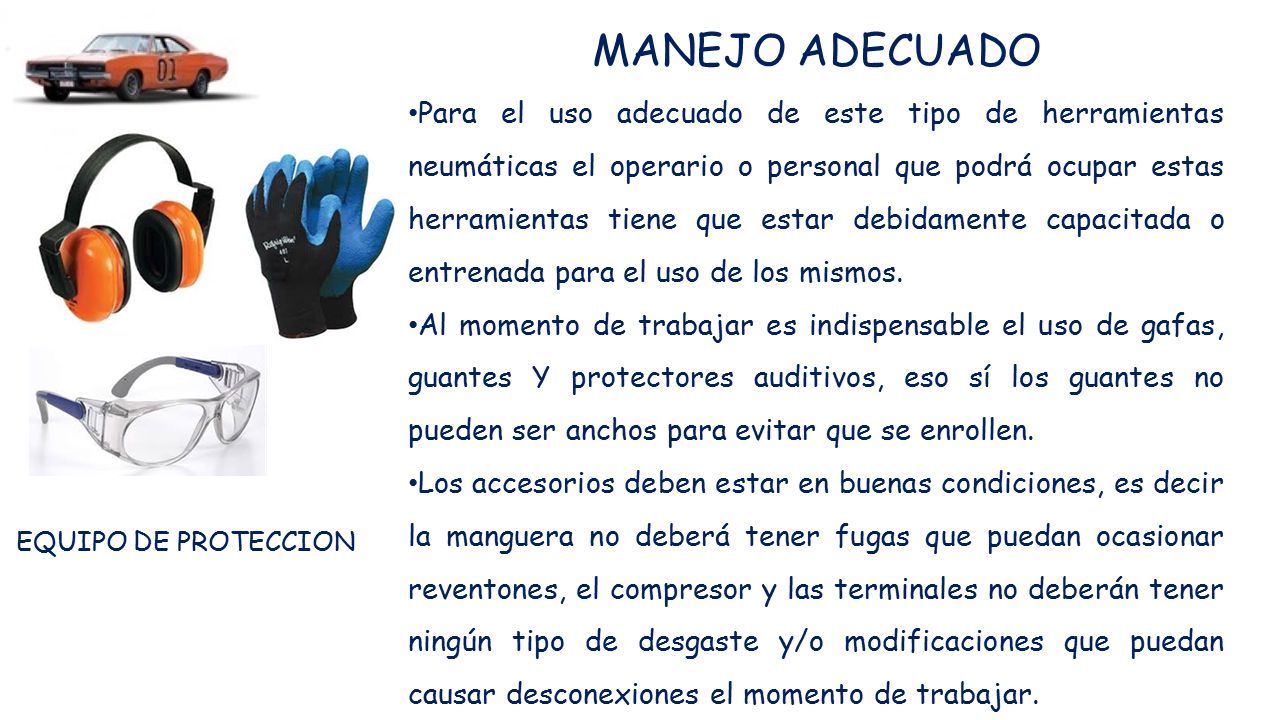

16 MANEJO ADECUADO Para el uso adecuado de este tipo de herramientas neumáticas el operario o personal que podrá ocupar estas herramientas tiene que estar debidamente capacitada o entrenada para el uso de los mismos. Al momento de trabajar es indispensable el uso de gafas, guantes Y protectores auditivos, eso sí los guantes no pueden ser anchos para evitar que se enrollen. Los accesorios deben estar en buenas condiciones, es decir la manguera no deberá tener fugas que puedan ocasionar reventones, el compresor y las terminales no deberán tener ningún tipo de desgaste y/o modificaciones que puedan causar desconexiones el momento de trabajar. EQUIPO DE PROTECCION

17

18

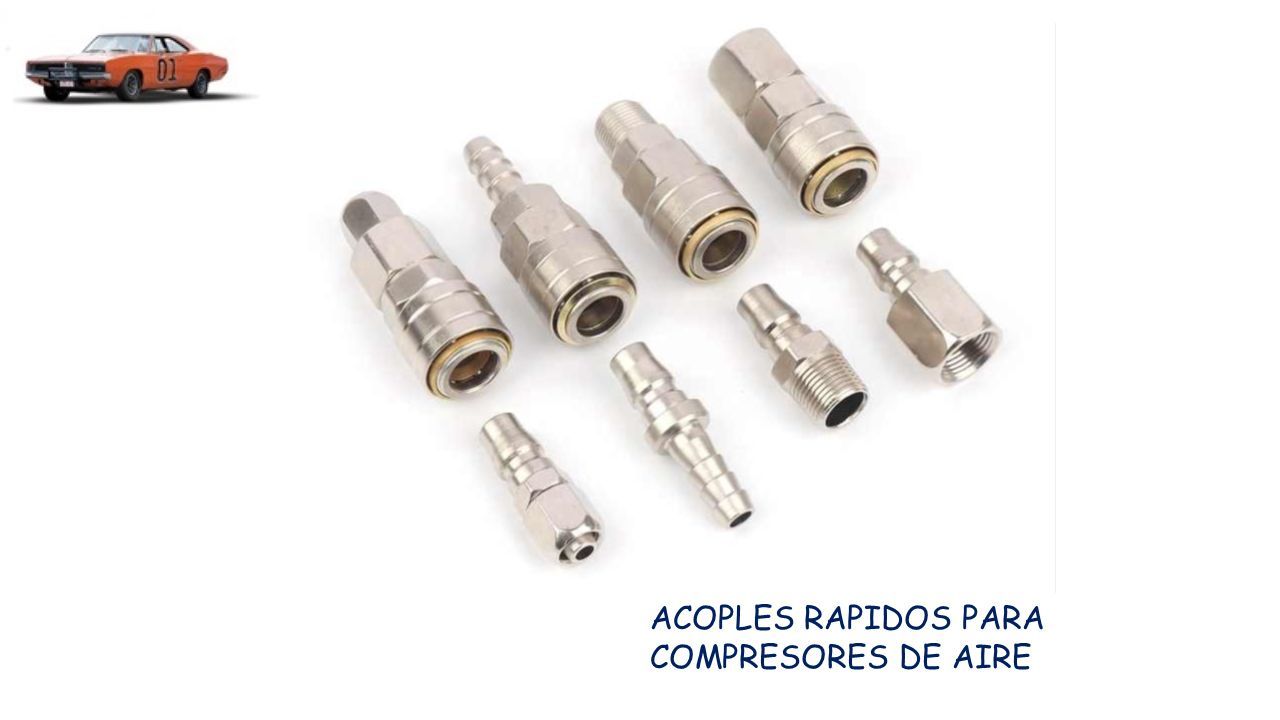

19 ACOPLES RAPIDOS PARA COMPRESORES DE AIRE

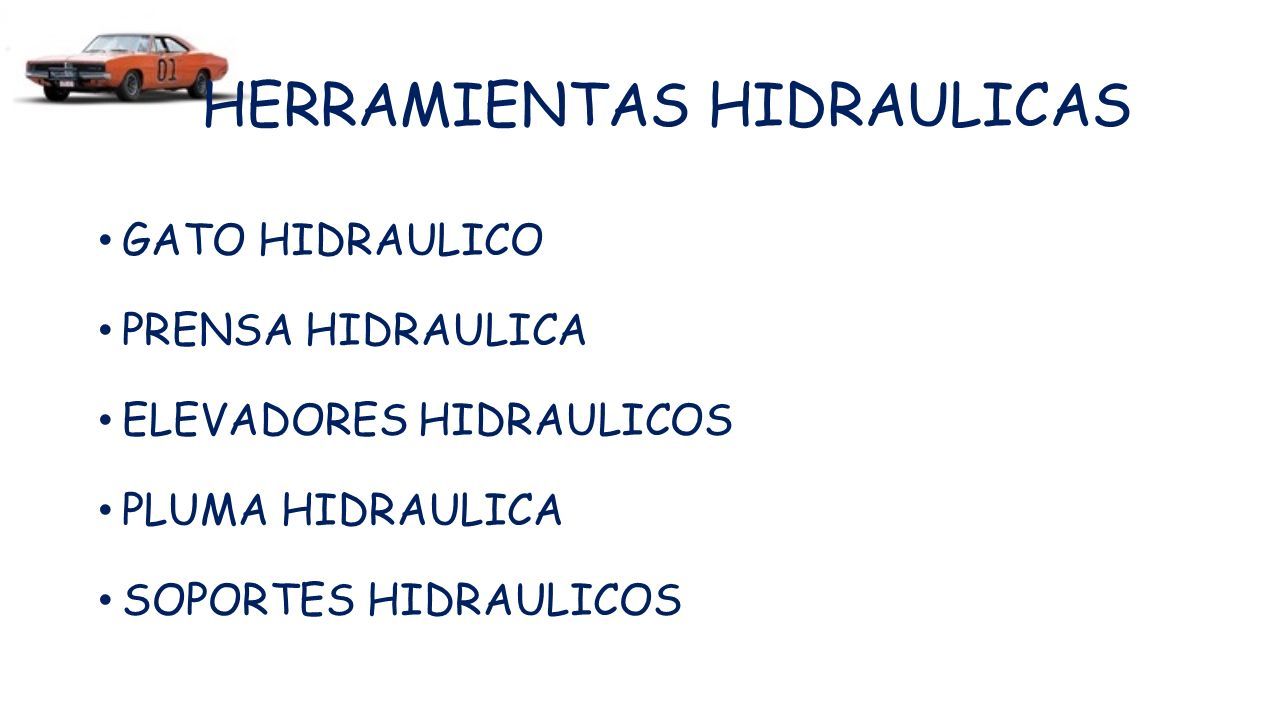

20 GATO HIDRAULICO PRENSA HIDRAULICA ELEVADORES HIDRAULICOS PLUMA HIDRAULICA SOPORTES HIDRAULICOS HERRAMIENTAS HIDRAULICAS

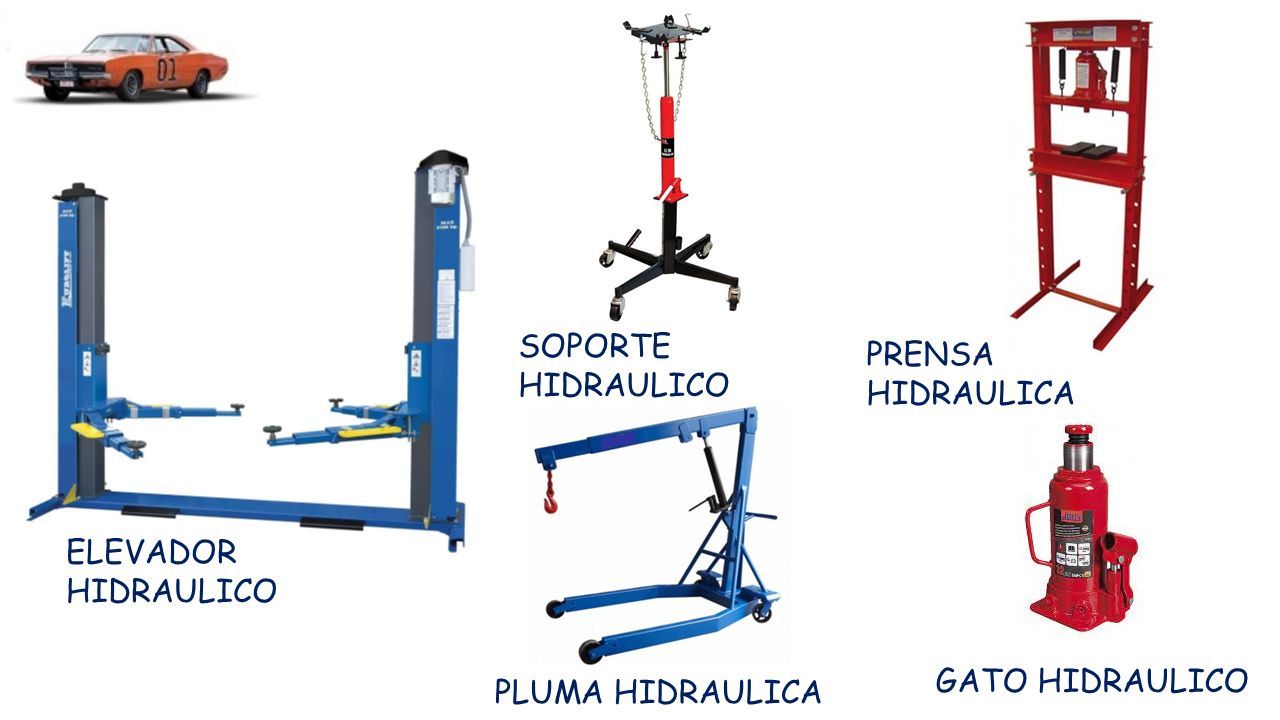

21 ELEVADOR HIDRAULICO SOPORTE HIDRAULICO PRENSA HIDRAULICA PLUMA HIDRAULICA GATO HIDRAULICO

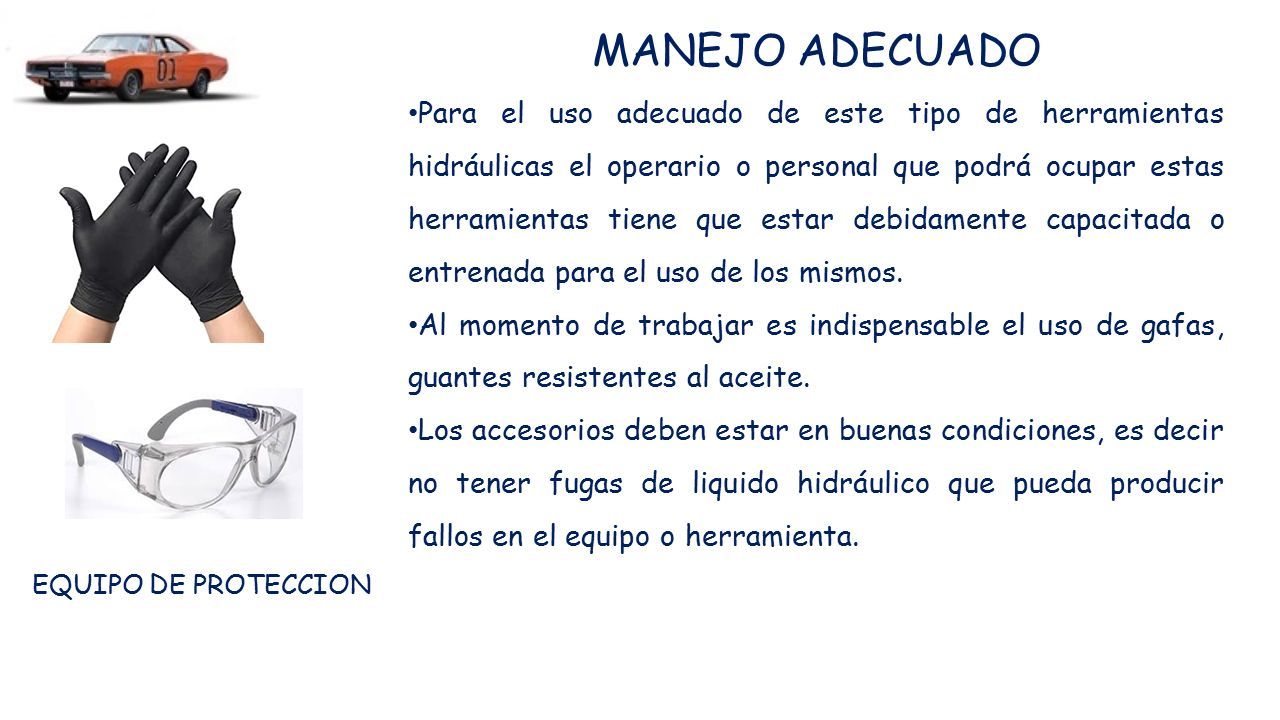

22 MANEJO ADECUADO Para el uso adecuado de este tipo de herramientas hidráulicas el operario o personal que podrá ocupar estas herramientas tiene que estar debidamente capacitada o entrenada para el uso de los mismos. Al momento de trabajar es indispensable el uso de gafas, guantes resistentes al aceite. Los accesorios deben estar en buenas condiciones, es decir no tener fugas de liquido hidráulico que pueda producir fallos en el equipo o herramienta. EQUIPO DE PROTECCION

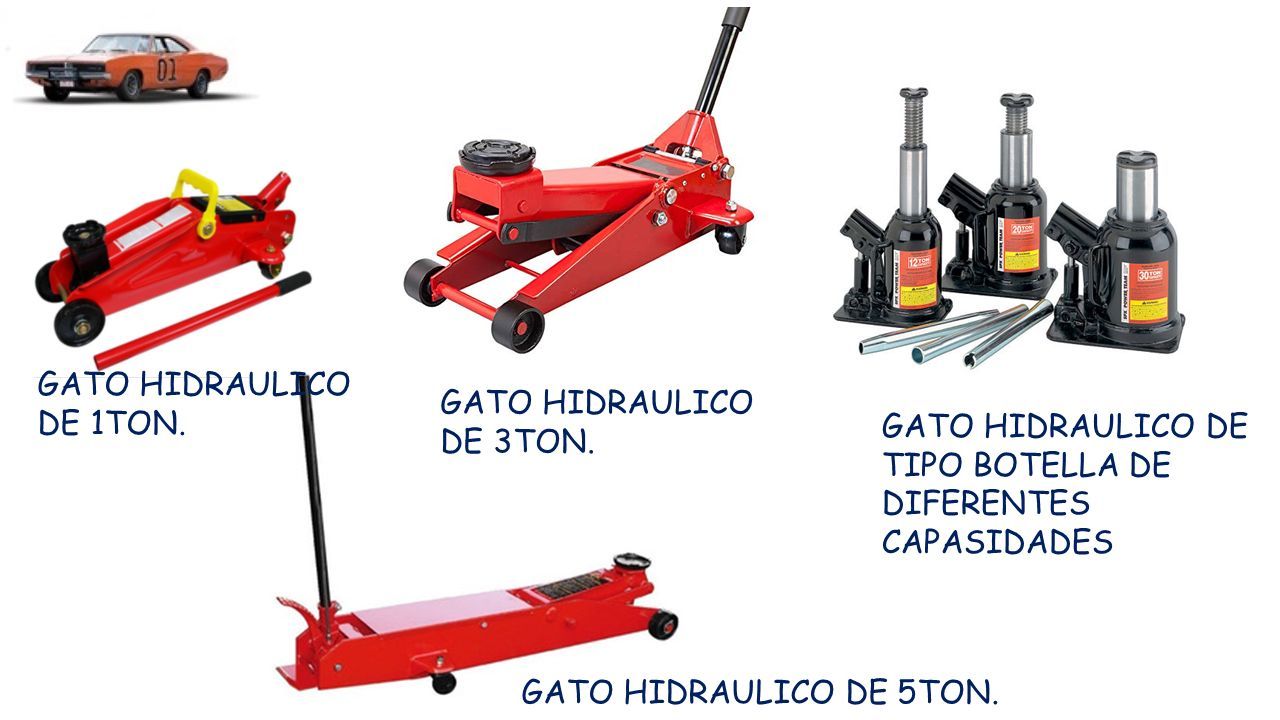

23 GATO HIDRAULICO DE 1TON. GATO HIDRAULICO DE 3TON. GATO HIDRAULICO DE 5TON. GATO HIDRAULICO DE TIPO BOTELLA DE DIFERENTES CAPASIDADES

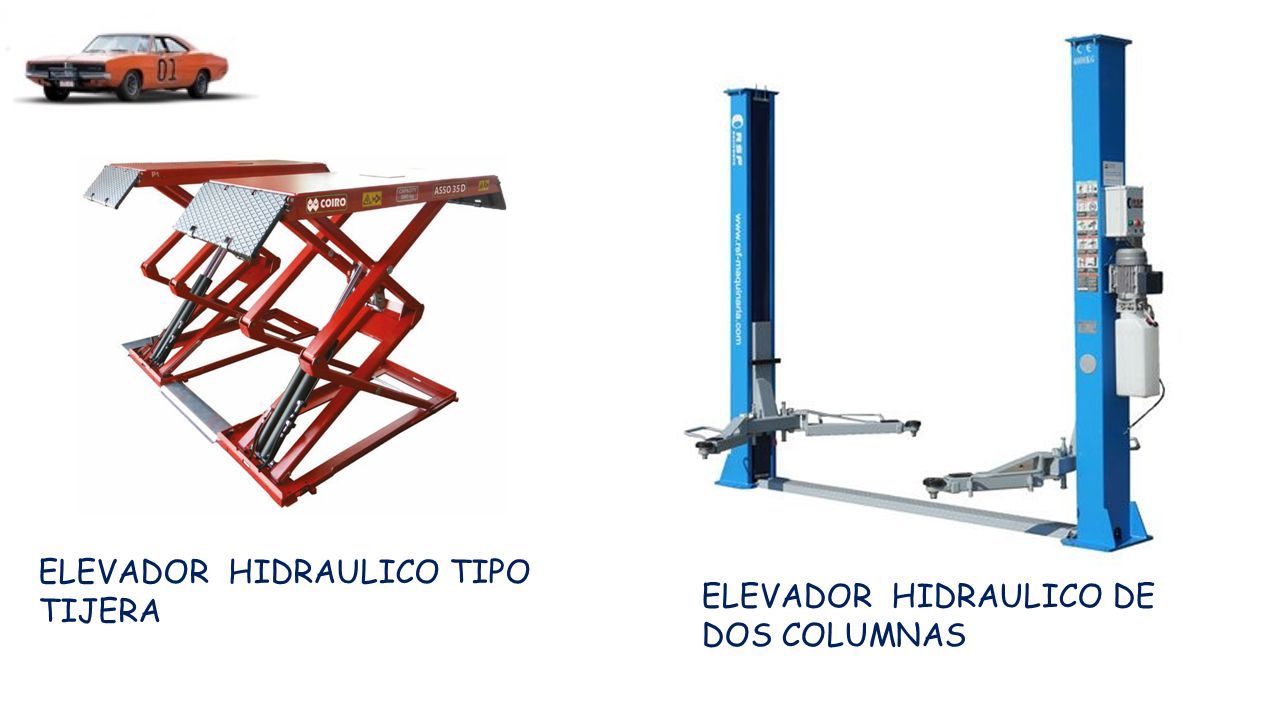

24 ELEVADOR HIDRAULICO TIPO TIJERA ELEVADOR HIDRAULICO DE DOS COLUMNAS

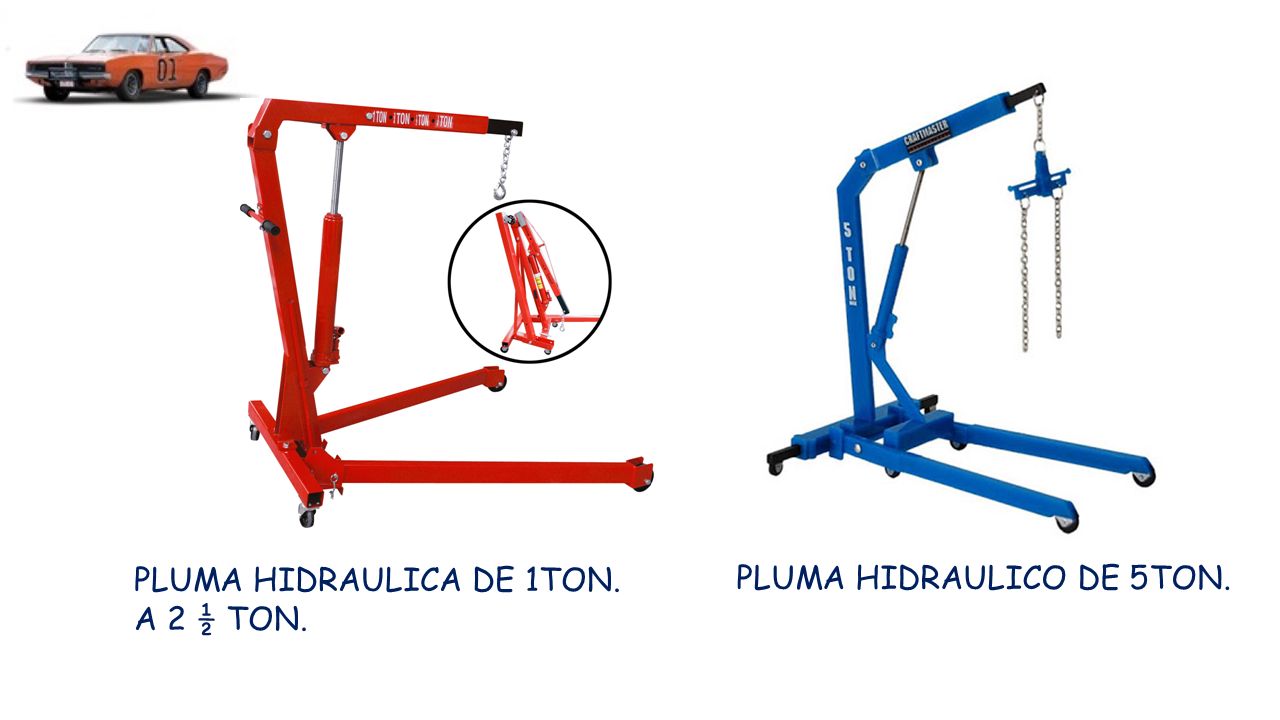

25 PLUMA HIDRAULICA DE 1TON. A 2 ½ TON. PLUMA HIDRAULICO DE 5TON.

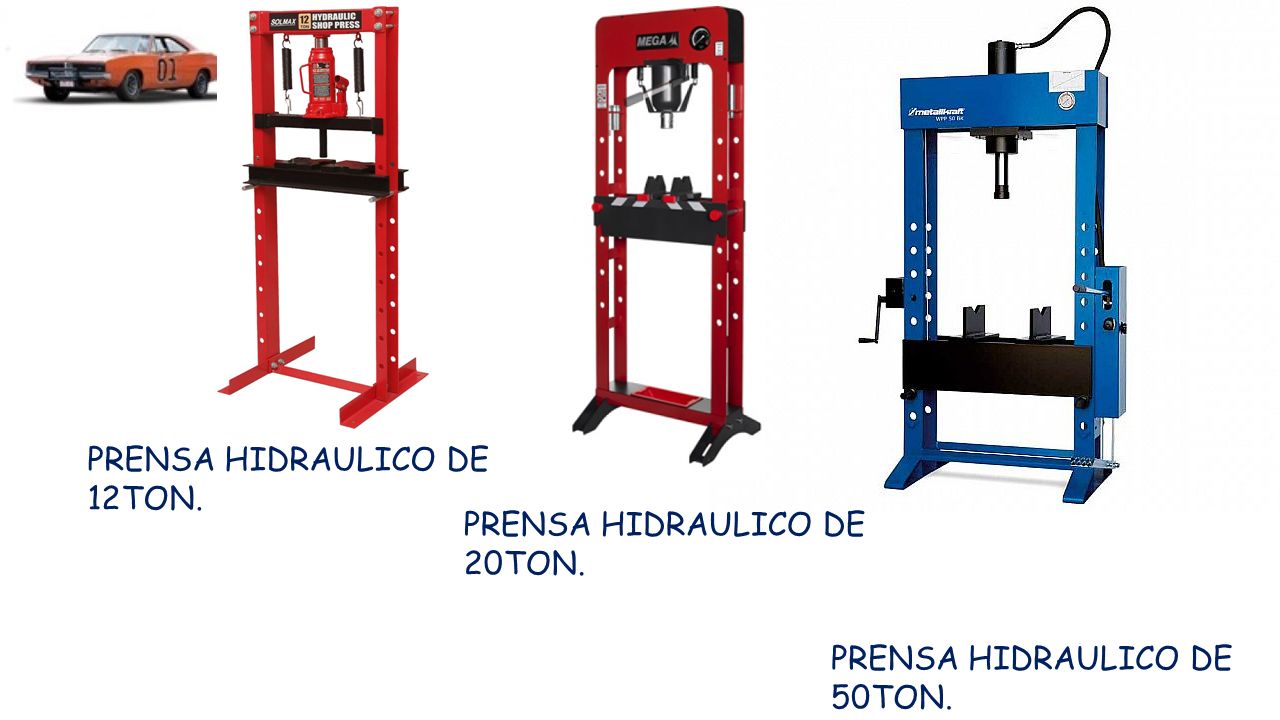

26 PRENSA HIDRAULICO DE 50TON. PRENSA HIDRAULICO DE 12TON. PRENSA HIDRAULICO DE 20TON.

27
