DETALLE DE SOPORTE PARA CAMARA INTERIOR CON PERFIL CUADRADO
2
LISTA DE HERRAMIENTAS: PLANTA DE SOLDAR ESMERIL TALADRO ESCUADRA COMPRESOR FLEXOMETRO BROCA DISCO EXTENSIÓN LISTA DE MATERIAL: SOLDADURA TAQUETE EXPANSIVO DE ¼” PINTURA COLOR DE SITIO THINER PIJA DEL #8 X 1” GIS ESTOPA PRIMER BLANCO
3
MATERIALES
4
1.-Se realizan las perforaciones de ¼” en la placa de 15 x 15 cm, conforme a la figura
5
2.-Se realizan las perforaciones en el perfil cuadrado conforme a la figura, al igual que la tapa inferior, y limpiar con estopa y thiner.
6

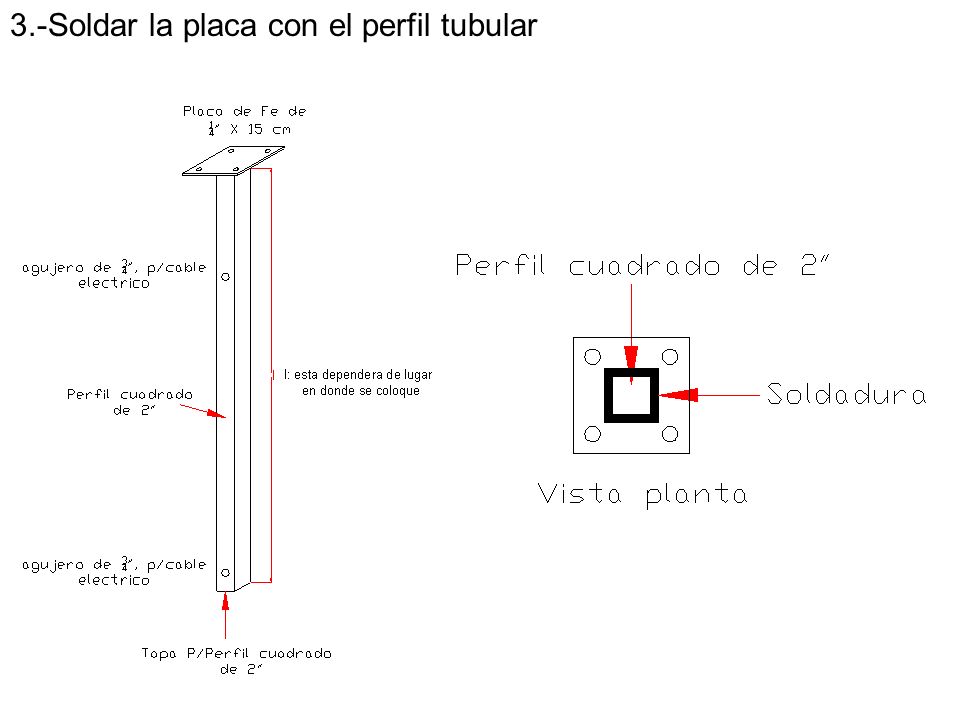

3.-Soldar la placa con el perfil tubular
7
4.-Pintar el perfil junto con la placa, de acuerdo al tono de la ubicación en donde se colocara. 5.-Se colocara la caja del transformador y la placa, y los cables para alimentar a la cámara Irán por el interior del tubular ( dúplex y coaxial)
