1
congeladores de placas
ECARNE SISTEMAS & NANTONG FREEZING
2
congeladores de placas Nantong
3
congeladores de placas Nantong
4
congeladores de placas Nantong
5

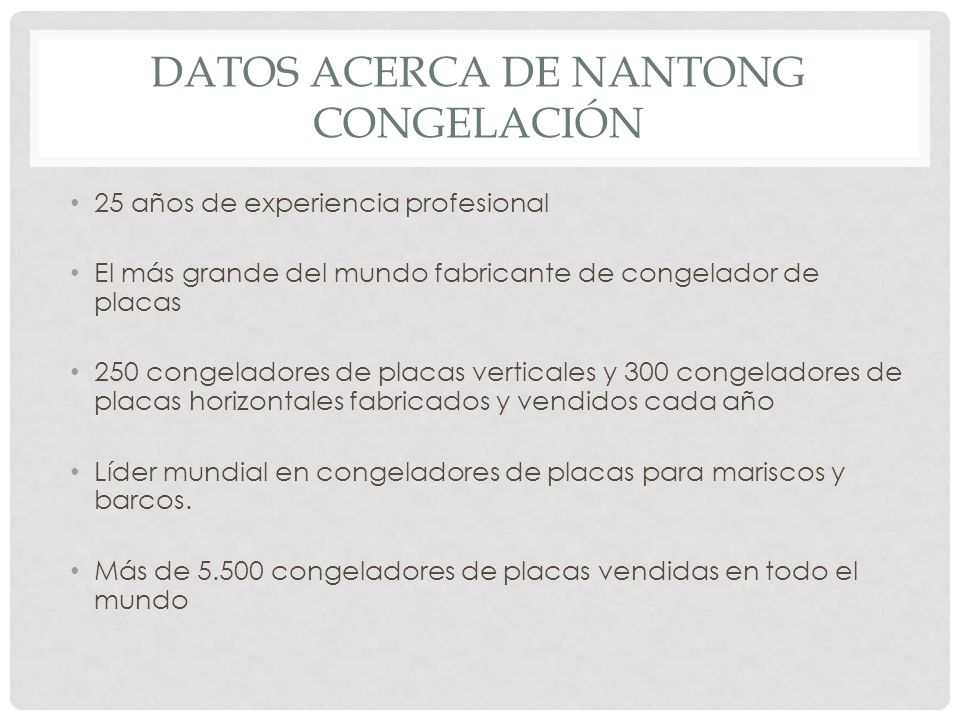

Datos acerca de NANTONG CONGELACIÓN
25 años de experiencia profesional El más grande del mundo fabricante de congelador de placas 250 congeladores de placas verticales y 300 congeladores de placas horizontales fabricados y vendidos cada año Líder mundial en congeladores de placas para mariscos y barcos. Más de congeladores de placas vendidas en todo el mundo
6
Características de congeladores de placas
CONGELACIÓN RÁPIDA: (La tasa de intercambio de calor de metal es varias veces mayor que la tasa de intercambio de calor de aire) BAJO LA PÉRDIDA DE HUMEDAD: (producto está sellado dentro de la bandeja) EFICIENCIA ENERGÉTICA: (No hay consumo de energía en el transporte y el ventilador) FUNCIONAMIENTO DE LOS LOTES: (Carga y descarga después de un lote) UTILIZADO PARA ALIMENTOS CONGELACIÓN: (tipo de bloque) AMPLIAMENTE UTILIZADO EN MARISCOS, CARNES, DESPOJOS Y MUCHOS OTROS PRODUCTOS
7

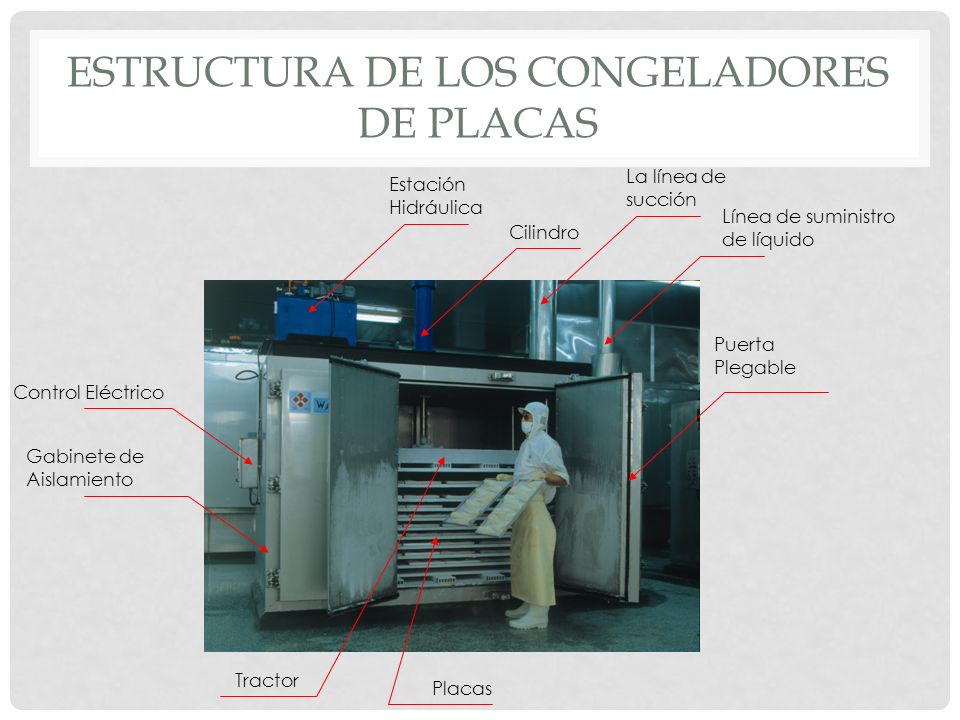

Estructura de los congeladores de placas
La línea de succión Estación Hidráulica Línea de suministro de líquido Cilindro Puerta Plegable Control Eléctrico Gabinete de Aislamiento Tractor Placas
8
Estructura del congelador de placas
Bloque Cerrojo Barra Guía Posición Limitación de parada Placa de Aluminio colector de líquido Manguera
9
Caja de material aislante
Gabinete de acero inoxidable Completamente. Alta calidad de aislamiento. paneles de PU Puertas delanteras y traseras se proporcionan para facilitar la carga / descarga Manija de la puerta de acero inoxidable de alta resistencia
10
Principio de funcionamiento de un congelador de placas
ABRIR LA PUERTA CARGA BAJAR LAS PLACAS
11
HIDRÁULICO SISTEMA DE AUMENTO Y DISMINUCIÓN
Incluye estación hidráulica, cilindros y tuberías de aceite Sellado fiable y sin fugas Las placas se puede aumentar y disminuir de manera uniforme Uniforme y consistente presión mantiene las dimensiones del producto idénticos
12
Intercambio de calor a través del contacto
13
sistema de refrigeración
Incluye la línea de suministro de líquido, manguera de acero inoxidable, tubería de aspiración y placas de aluminio. Evaporador de placas de aleación de aluminio, óxido de la superficie para una alta eficiencia de congelación. Mangueras de acero inoxidable, que son flexibles tienen una larga vida.
14
SISTEMA ELECTRICO Caja de acero inoxidable eléctrica - Resistente al agua Pantalla digital de temperatura UL componentes eléctricos, por ejemplo, Allan Bradley
15
Congelador de placas LÍNEA DE PRODUCTOS
Congelador Placa Horizontal Congelador Horizontal Placa para buques Congelador Placa Horizontal Estante Placa Congelador Congelador Placa Vertical
16
Congelador de placas Horizontal
17
Capacidad de Congelación
PARÁMETROS TÉCNICOS Tipo Refrigerante Capacidad de Congelación No de Placas Área de la placa Angulo de las placas Capacidad Medidas WA-1 R717 1500KG/Hr 11 25.2 55-108 40kw 3.3X1.9X2.99 m WF-1 R22 La capacidad se basa en 15 kg bandeja de congelación de pescado. La capacidad de refrigeración calculado Tk = 35 ℃, To = -35 ℃. Bandeja de congelación: 600 × 400 × 80, 15 kg por bandeja, 10 bandejas por capa, 10 platos, 10 × 10 × 15 = 1500 kg
18
Model wa-1 & wf-1 dimensiones
19
WF-1 CONGELADOR DE PLACA
1. Viene con compresor semi-hermético, que requiere baja potencia de arranque 2. Sistema de refrigeración completa 3. Excelente diseño mecánico y eléctrico 4. Consumo de agua: 25m3 / h 5. El gabinete está aislado con espuma de poliuretano y cubiertos de acero inoxidable. 6. Adecuado para el producto congelar pescado, fruta y verdura, carne y otros alimentos.
20
CONGELADOR de placa vertical
21
CONGELADORES
22
CONGELADOR de placa vertical MARISCOS
23
CONGELADOR DE PLACA VERTICAL Y TABLA DE DIMENSION
1. Marco 2. Cilindro 3. Marco de la tracción lateral 4. Placa 5. Tenedor de elevación 6. Marco de la tracción 7. Cilindro de elevación 8. La línea de succión 9. Línea de suministro de líquido 10. Manguera de acero inoxidable 11. Hidráulica
24
congeladores de placas: Buques
LAFAYETTE: EL MAYOR BUQUE DE PROCESAMIENTO DE PESCADO EN EL MUNDO 263 congeladores de placas verticales y líneas de transporte diseñados e instalados por Nantong
25
instalación LAFAYETTE
26
instalación LAFAYETTE
27
BANDEJAS congelador de placas
Se utiliza para la congelación de alimentos en bloques. Fabricado con aluminio de alta resistencia de aleación. Fabricamos el modelo según los requisitos del producto del cliente.
28
eyección del producto Acerca de este equipo:
Se utiliza para expulsar la bandeja de congelación de filete de pescado, surimi, palitos de cangrejo. Utiliza eyección modelo hidráulico, que es conveniente y rápido. La dimensión de la cabeza de la prensa y la pista principal pueden ser diseñados de acuerdo a los requisitos del cliente.
29
CONTACTAR ECARNE PARA SUS NECESIDADES congelador de placas
