1 Herramientas del Taller

2 Diapositiva 2

3 Herramientas para… MEDIR

4 Regla metálica Mide dos o tres decímetros y, como mínimo, aprecia milímetros. Medir

5 Metro extensible o flexómetro
Para tomar mediciones entre 0 y 5 metros. Medir

6 Cinta métrica Para tomar medidas de mayor longitud. Medir

7 Escuadra metálica Medir
Sirve para medir o comprobar ángulos rectos, para trazar perpendiculares o como apoyo para marcar y medir. Medir

8 Calibre o pie de rey Medir
Se utiliza para medir longitudes pequeñas, del orden de milímetros. Mide exteriores, interiores y profundidades. Medir

9 Herramientas para… MARCAR

10 Lápiz Para marcar dibujando sobre papel o madera. Marcar

11 Compás de puntas Marcar
Para trazar círculos o arcos sobre metal o madera. Marcar

12 Compás de puntas Marcar
Para trazar círculos o arcos sobre metal o madera. Marcar

13 Granete Para marcar sobre metales o superficies lisas (por ejemplo, donde se va a taladrar, para que no resbale la broca). Marcar

14 Herramientas para… SUJETAR

15 Sargento o gato Sujetar
Para sujetar piezas a la mesa de trabajo o para mantener unidas dos piezas. Sujetar

16 Sargento o gato Sujetar
Para sujetar piezas a la mesa de trabajo o para mantener unidas dos piezas. Sujetar

17 Alicates universales Sujetar
Para sujetar piezas que se van a doblar, cortar o golpear, o para doblar alambres. Los hay de punta redonda, para doblar en redondo. Sujetar

18 Tenazas Para sacar clavos, sujetar e incluso cortar. Sujetar

19 Tornillo de banco Sujetar
Para sujetar en él piezas. Va fijo a la mesa de trabajo . Sujetar

20 Herramientas para… GOLPEAR

21 Martillo de peña Golpear
Es el más común, pero hay varios tipos de martillos. Sirve para golpear y transmitir una fuerza a otro elemento o herramienta. Golpear

22 Martillo de orejas Golpear y extraer clavos
Igual que el martillo de peña pero también puede usarse para sacar clavos . Golpear y extraer clavos

23 Herramientas para… CORTAR

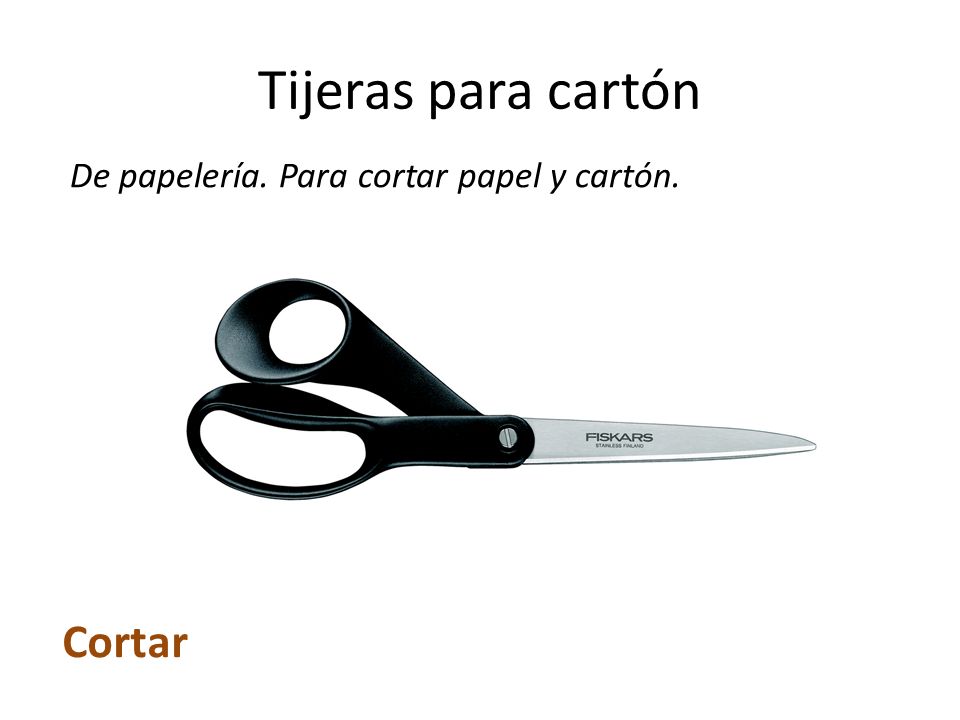

24 Tijeras para cartón De papelería. Para cortar papel y cartón. Cortar

25 Tijeras de electricista
Para cortar o pelar cables. Cortar

26 Tijeras para chapa Para cortar chapa metálica. Cortar

27 Sierra de marquetería o segueta
Para cortar madera de poco espesor (contrachapado, listones, cartón prensado). También permite cortar tubos de plástico y metales finos. Los pelos pueden ser redondos o planos. Cortar

28 Sierra de arco Para cortar madera o metal con cortes largos y rectos. Cortar

29 Serrucho Para cortar madera más gruesa. Permite cortes curvos. Cortar

30 Sierra de costilla Cortar
Para cortar madera con cortes cortos y rectos. Es más preciso que el anterior. Cortar

31 Herramientas para… PERFORAR

32 Barrena Girándola puedes hacer pequeños agujeros en la madera (como un sacacorchos). Perforar

33 Punzón Para hacer agujeros golpeando con un martillo. Perforar

34 Berbiquí Es un taladro manual. Necesita brocas, pero el giro se hace con una manivela. Perforar

35 Berbiquí Es un taladro manual. Necesita brocas, pero el giro se hace con una manivela. Perforar

36 Brocas Se acoplan al berbiquí o al taladro eléctrico. Las hay para hacer agujeros en madera, metal o ladrillo. Perforar

37 Herramientas para… UNIR

38 Llaves fijas Para apretar o aflojar tuercas y tornillos. Están numeradas según su tamaño. Unir

39 Destornillador plano Para apretar o aflojar tornillos. Unir

40 Destornillador de estrella
Para apretar o aflojar tornillos. Unir

41 Soldador eléctrico Unir
Para unir partes metálicas finas, como los cables. Necesita hilo de estaño para la unión. hilo de estaño Unir

42 Pistola pegamento termofusible
Para pegar materiales rápidamente. Primero hay que meter una barra de adhesivo termofusible y luego calentarla enchufándola a la corriente. Unir

43 Herramientas para… PULIR

44 Limas Para desgastar y pulir madera o metales suavemente. Pueden ser de distintos perfiles (plana, redonda, de media caña,…). Pulir

45 Escofinas Como las limas, pero “arrancan” más material. Sus salientes (dientes) son más gruesos. Pulir

46 Carda Cepillo de púas metálicas que sirve para limpiar las limas y escofinas. Pulir

47 Papel de lija Pulir Taco de lija
Para dejar las superficies lisas y suaves después de limarlas. Hay de distintos granos. Taco de lija Pulir

48 Máquinas - Herramienta

49 Sierra de calar Máquina eléctrica para cortar maderas o metales (cambiando la hoja de sierra). Hojas de sierra

50 Taladro portátil Máquina eléctrica para hacer agujeros sobre madera o metal (con distintos tipos de brocas).

51 Taladro de banco Máquina eléctrica para hacer agujeros sobre madera o metal (con distintos tipos de brocas).
