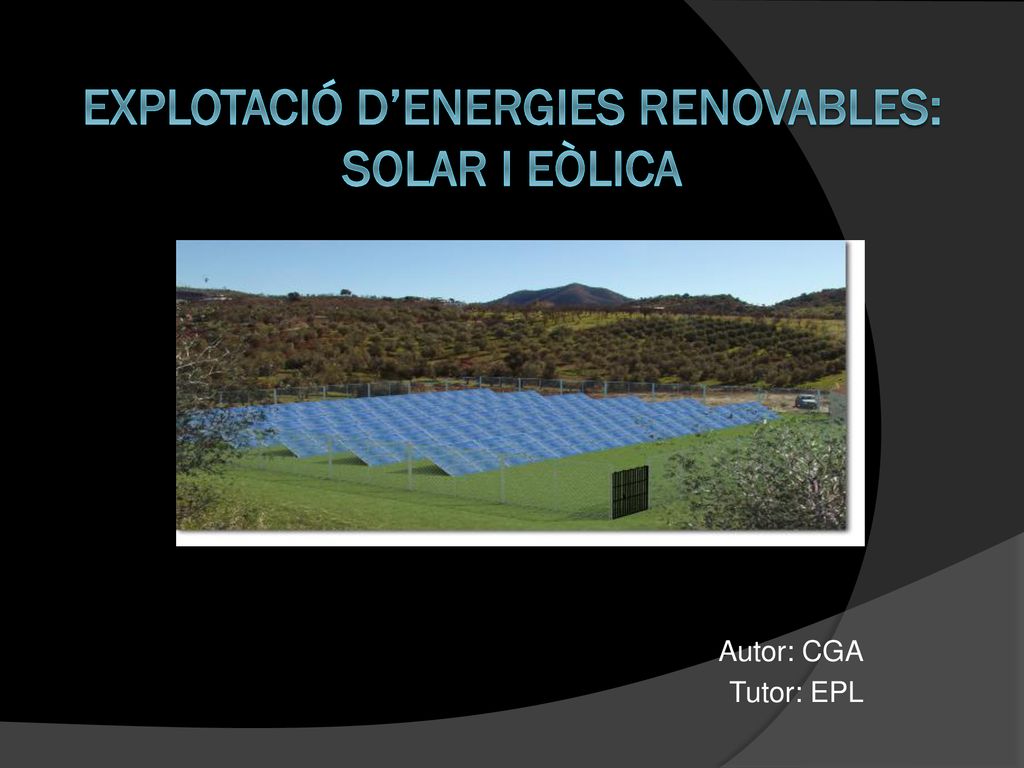

EXPLOTACIÓ D’ENERGIES RENOVABLES: SOLAR I EÒLICA

Presentación del tema: "EXPLOTACIÓ D’ENERGIES RENOVABLES: SOLAR I EÒLICA"— Transcripción de la presentación:

1 EXPLOTACIÓ D’ENERGIES RENOVABLES: SOLAR I EÒLICA
Autor: CGA Tutor: EPL

2 ÍNDEX INTRODUCCIÓ IDEA DEL PROJECTE PART SOLAR PART EÒLICA
ESTUDI ECONÒMIC CONCLUSIONS

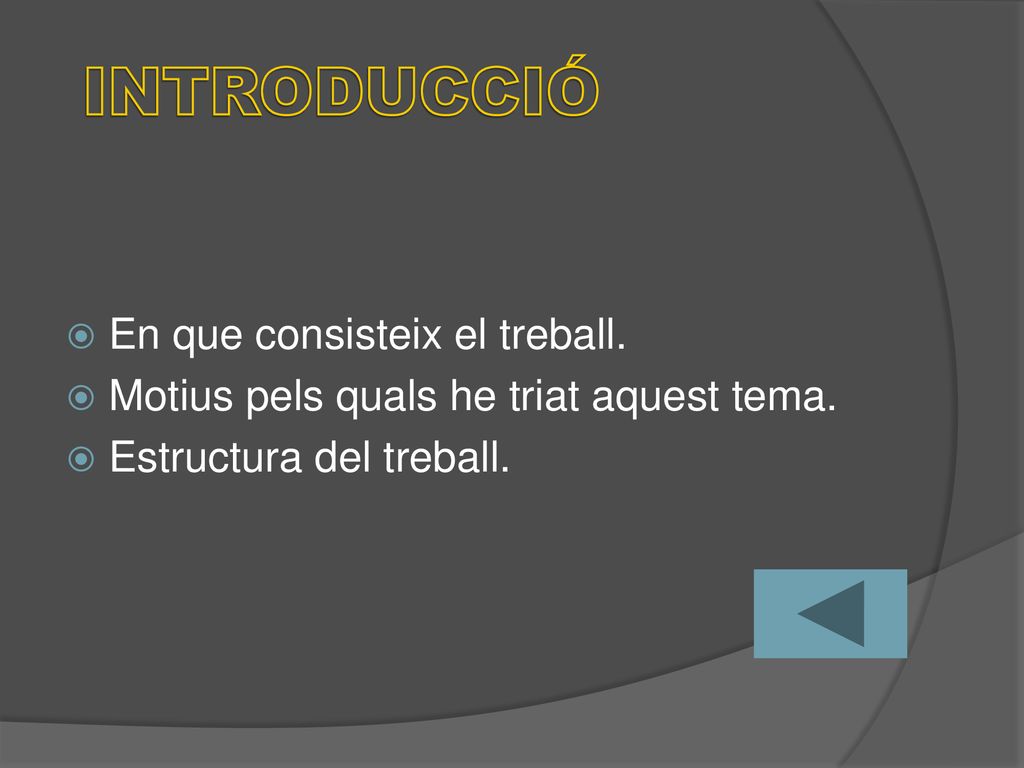

3 INTRODUCCIÓ En que consisteix el treball.
Motius pels quals he triat aquest tema. Estructura del treball.

4 IDEA DEL PROJECTE Localització del terreny utilitzat pel projecte
Objectius del projecte

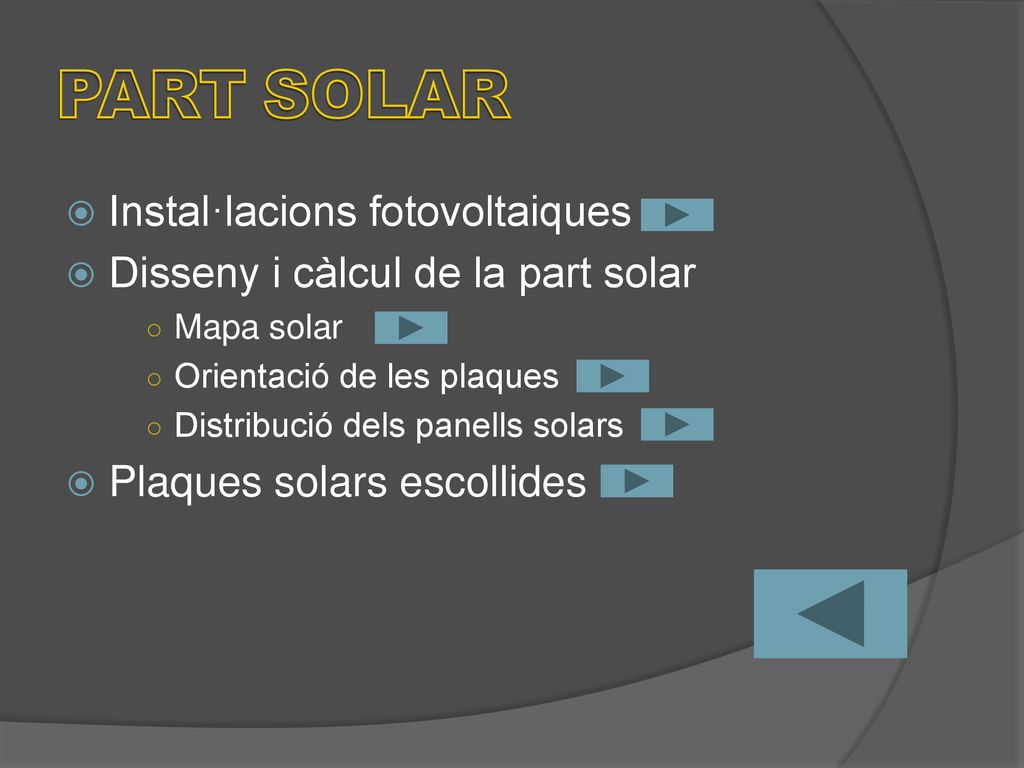

5 PART SOLAR Instal·lacions fotovoltaiques
Disseny i càlcul de la part solar Mapa solar Orientació de les plaques Distribució dels panells solars Plaques solars escollides

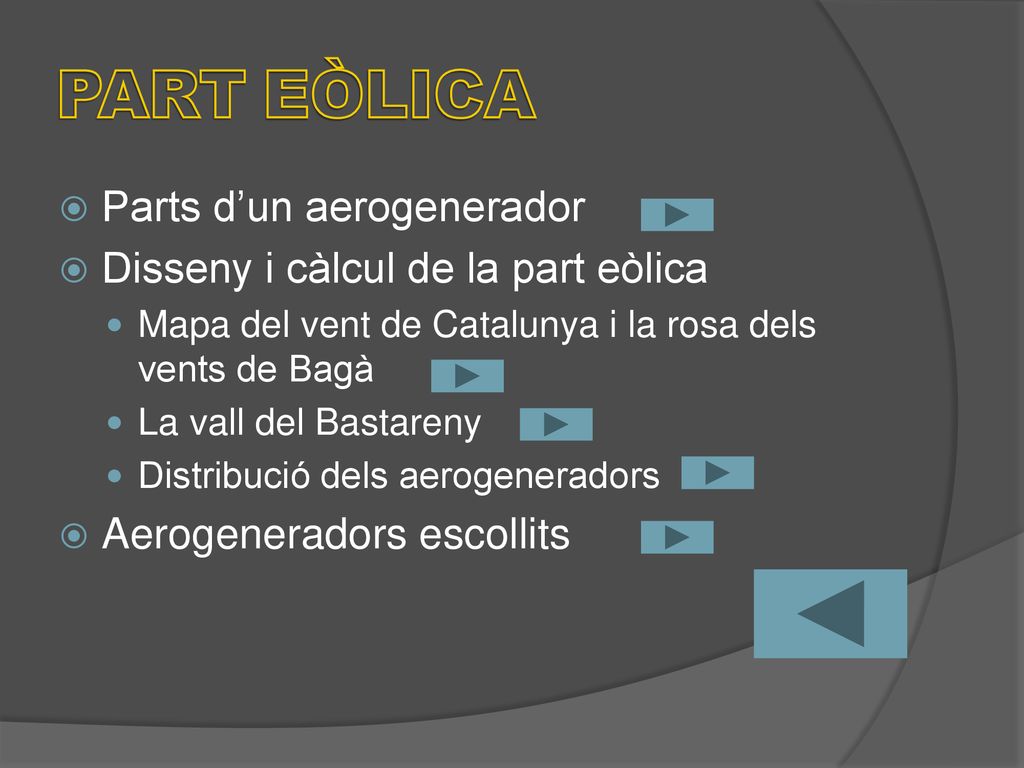

6 PART EÒLICA Parts d’un aerogenerador
Disseny i càlcul de la part eòlica Mapa del vent de Catalunya i la rosa dels vents de Bagà La vall del Bastareny Distribució dels aerogeneradors Aerogeneradors escollits

7 ESTUDI ECONÓMIC Pressupost Càlcul de l’eficiència econòmica

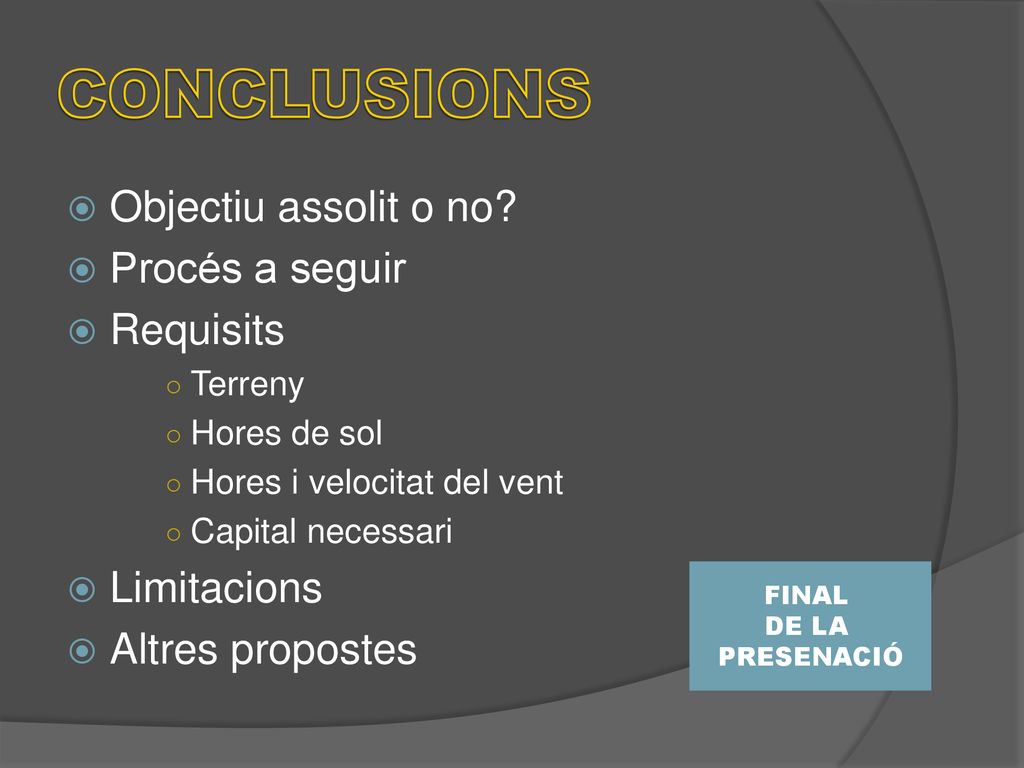

8 CONCLUSIONS Objectiu assolit o no? Procés a seguir Requisits
Terreny Hores de sol Hores i velocitat del vent Capital necessari Limitacions Altres propostes FINAL DE LA PRESENACIÓ

9 Localització del terreny utilitzat pel projecte

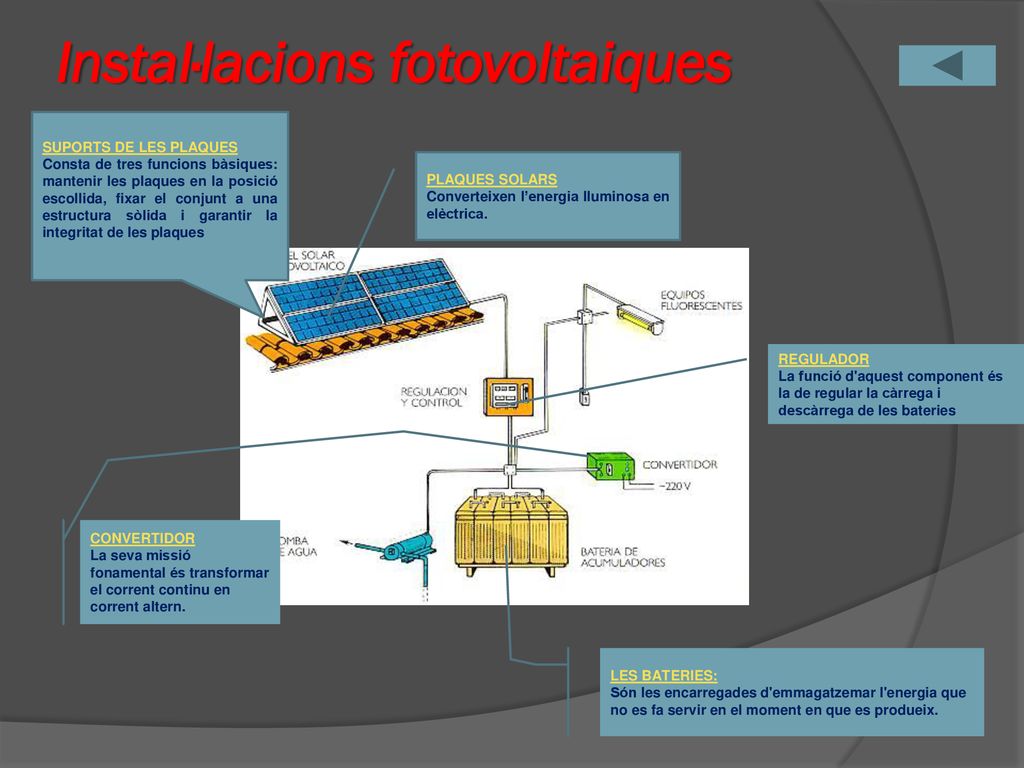

10 Instal·lacions fotovoltaiques
SUPORTS DE LES PLAQUES Consta de tres funcions bàsiques: mantenir les plaques en la posició escollida, fixar el conjunt a una estructura sòlida i garantir la integritat de les plaques PLAQUES SOLARS Converteixen l’energia lluminosa en elèctrica. REGULADOR La funció d'aquest component és la de regular la càrrega i descàrrega de les bateries CONVERTIDOR La seva missió fonamental és transformar el corrent continu en corrent altern. LES BATERIES: Són les encarregades d'emmagatzemar l'energia que no es fa servir en el moment en que es produeix.

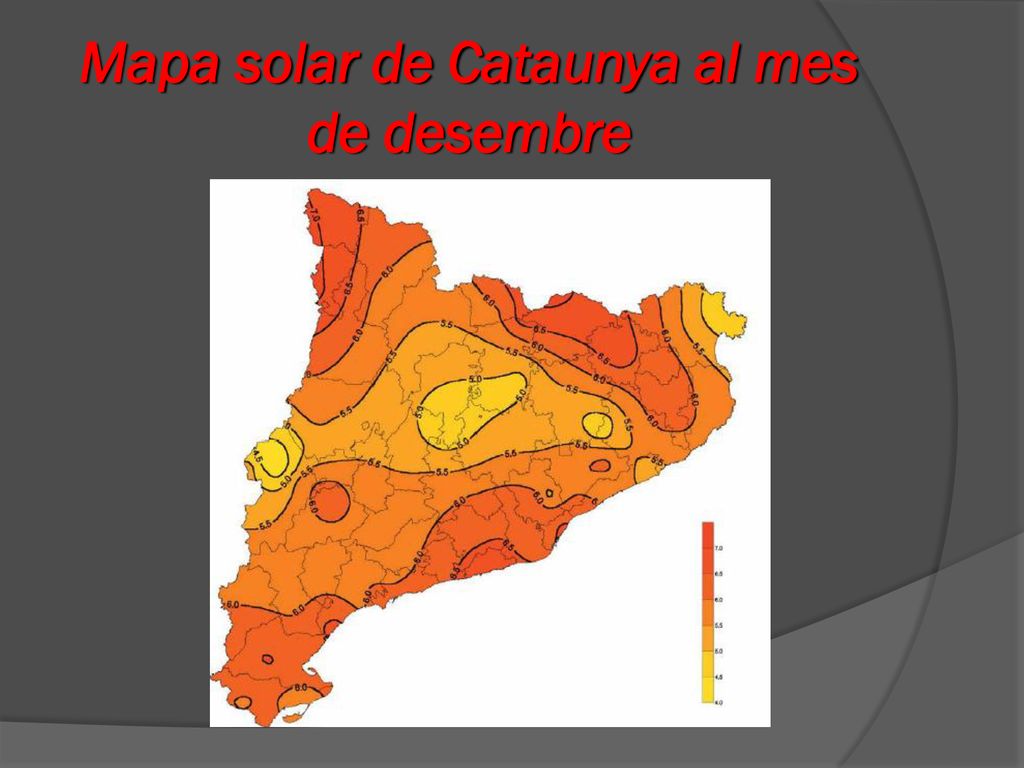

11 Mapa solar de Cataunya al mes de desembre

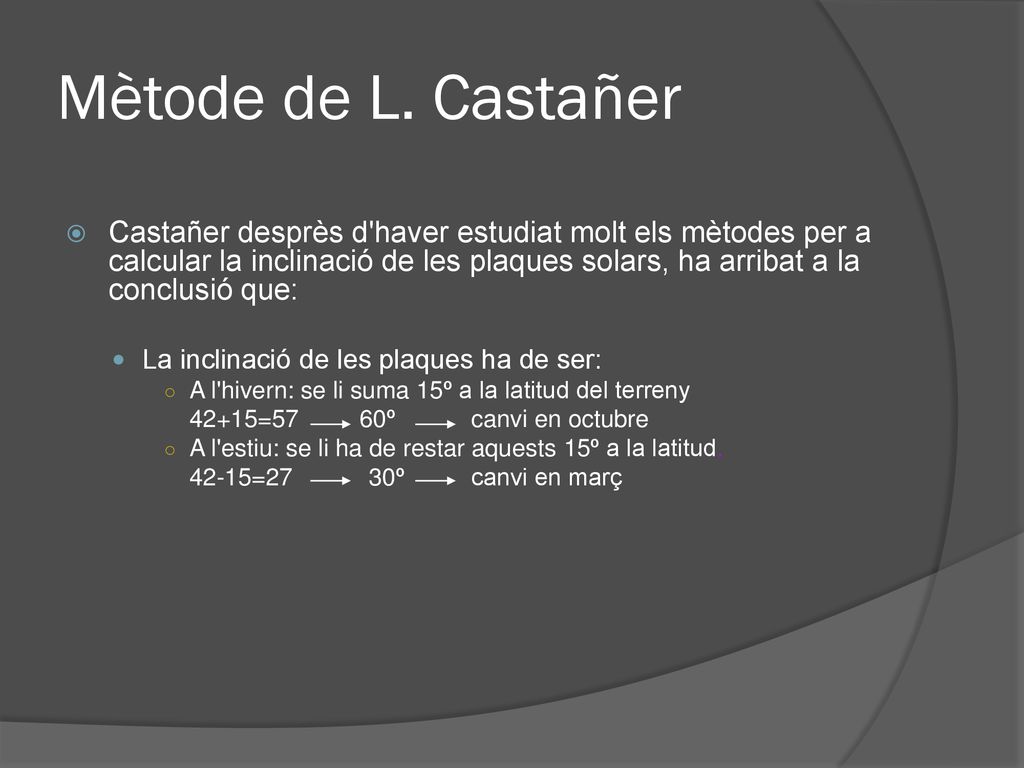

12 Mètode de L. Castañer Castañer desprès d'haver estudiat molt els mètodes per a calcular la inclinació de les plaques solars, ha arribat a la conclusió que: La inclinació de les plaques ha de ser: A l'hivern: se li suma 15º a la latitud del terreny 42+15= º canvi en octubre A l'estiu: se li ha de restar aquests 15º a la latitud. 42-15=27 30º canvi en març

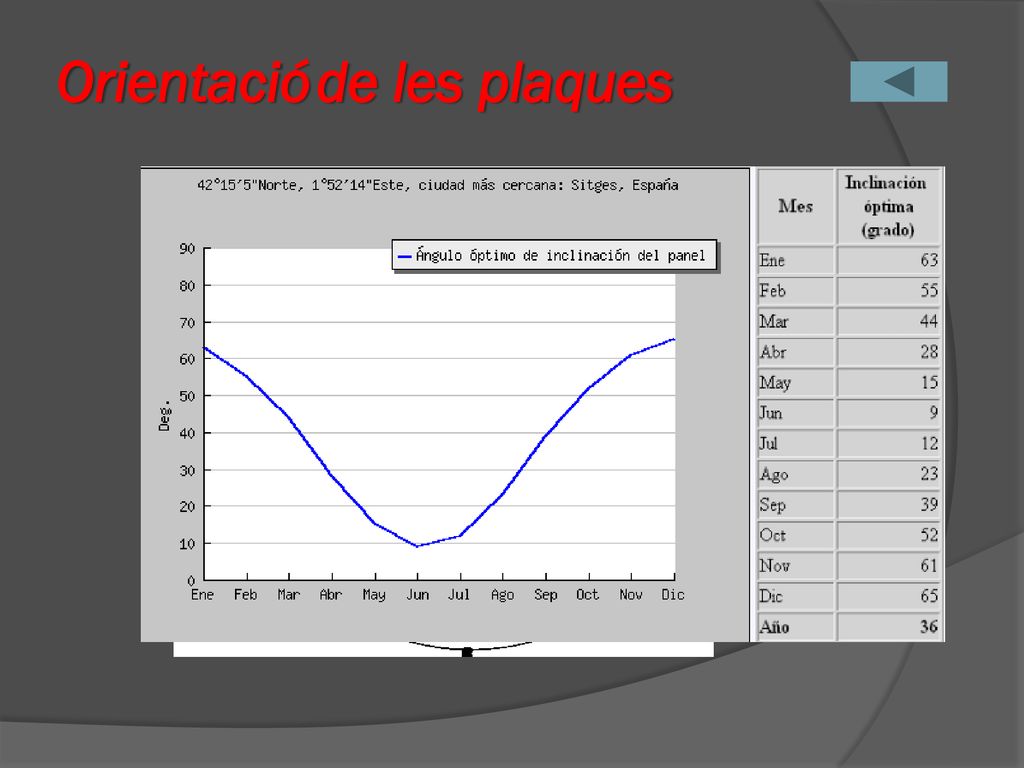

13 Orientació de les plaques

14 Distribució dels panells solars

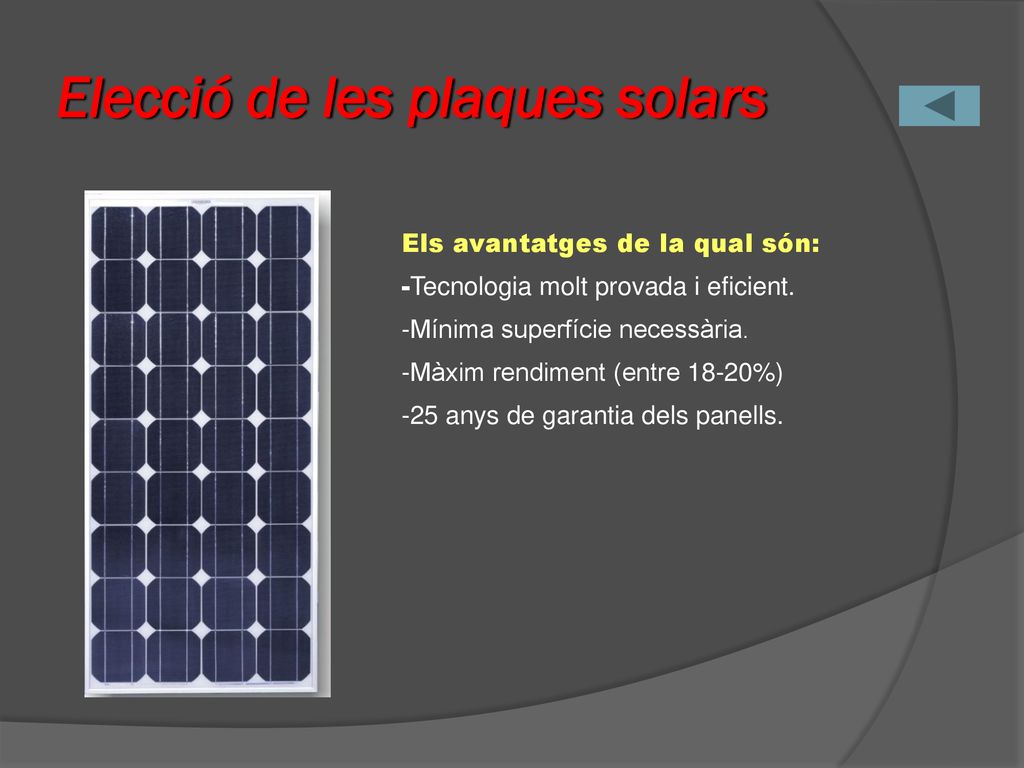

15 Elecció de les plaques solars
Els avantatges de la qual són: -Tecnologia molt provada i eficient. -Mínima superfície necessària. -Màxim rendiment (entre 18-20%) -25 anys de garantia dels panells.

16 Parts d’un aerogenerador

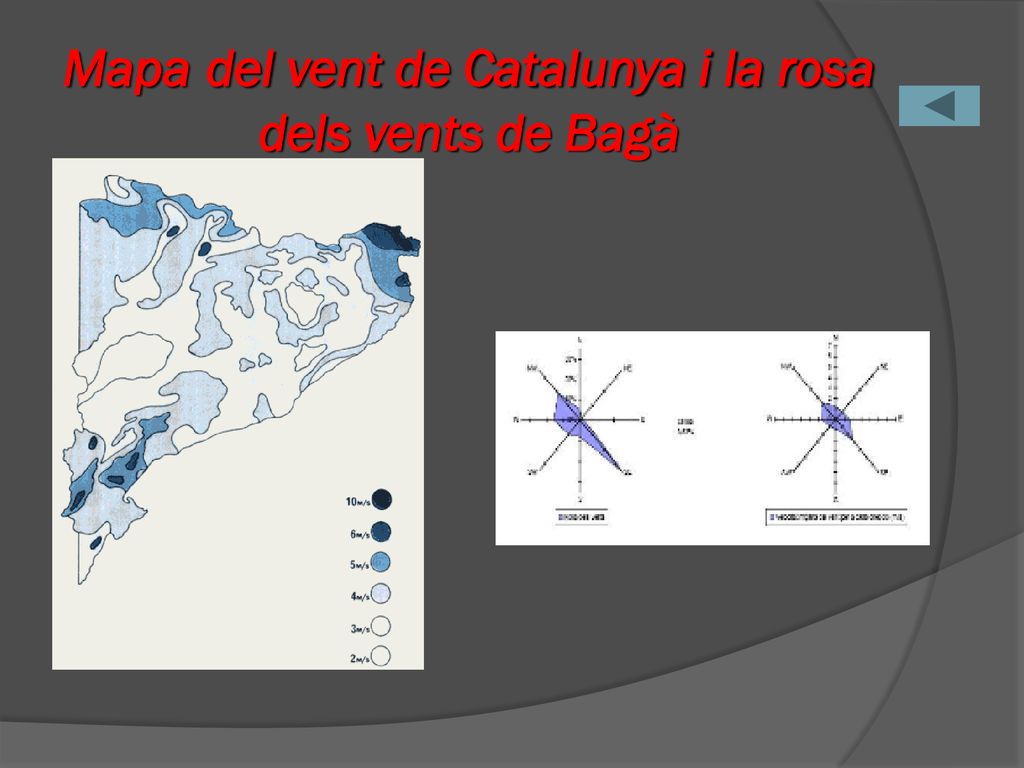

17 Mapa del vent de Catalunya i la rosa dels vents de Bagà

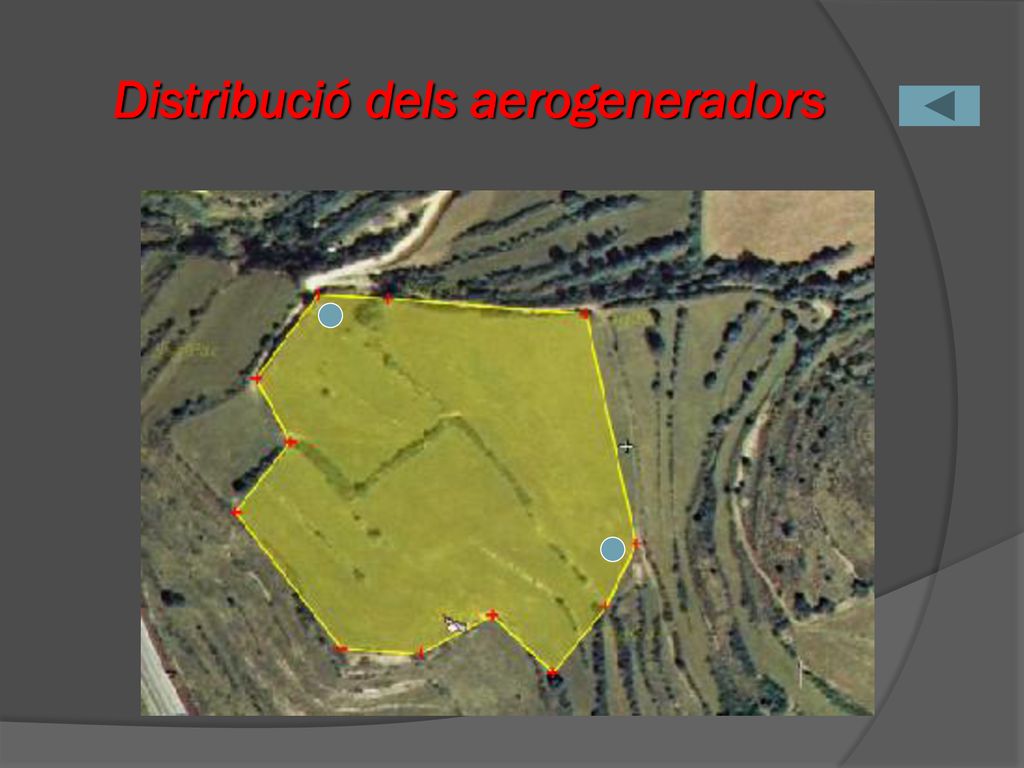

18 Distribució dels aerogeneradors

19 Aerogeneradors escollits
CARACTERÍSTIQUES : Aerogeneradors escollits Nº DE PALES 3 DIAMETRE DEL ROTOR (m) 10 VELOCITAT D'ARRENCADA 2.5 m/s VELOCITAT AMB MÀXIM RENDIMENT 12 m/s VELOCITAT MÀXIMA QUE SUPORTA 15 m/s TENSIÓ DE SORTIDA (VDC) 360 ORIENTACIÓ AL VENT Motoritzada LIMITACIÓ DEL VENT Automàtica PROTECCIÓ Autofurl ALÇADA DE LA TORRE (m) 12 DIAMETRE DE LA TORRE (mm) 380 ONDULADOR Sinusoïdal 360 V trifàsic IMPORT ANUAL DE ENERGIA kW/h NIVELL DE SOROLL 57.3 db PES 1580 Kg PREU (unitat) € PREU TOTAL DE LA INSTAL·LACIÓ €

20 Pressupost

21 Càlcul de l’eficiència económica

22 ESPERO QUE ÚS HAGI AGRADAT
FINAL DE LA PRESENTACIÓ ESPERO QUE ÚS HAGI AGRADAT
