1 Mecanismes 1er ESO

2 ESTRUCTURA: Conjunt d'elements resistents estàtics amb la funció de sostindre.
MECANISMES: Elements o combinació d’elements que transformen les forces i els moviments. MÀQUINA: Conjunt més o menys complex de mecanismes que servix per a transformar un tipus d'energia en treball

3 Els mecanismes els podem encontrar tant en màquines simples
com podria ser una caixa de música Com en màquines complexes i més comuns pot ser que siga el motor de combustió

4 Mecanismes de transmissió
Introducció Mecanismes per a estalviar esforç Palanques Palanques Politges Politges Mecanismes de transmissió Politges i corretges Són mecanismes que es fan servir per a transformar un tipus de moviment en un altre Hi ha diversos tipus: Linial - linial: Politges i corretges Circular – Circular : rodes de fricció, engranatges, politges amb corretges... Circular – linial: Pinyó-cremallera, lleva... Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

5 Mecanismes per a estalviar esforç

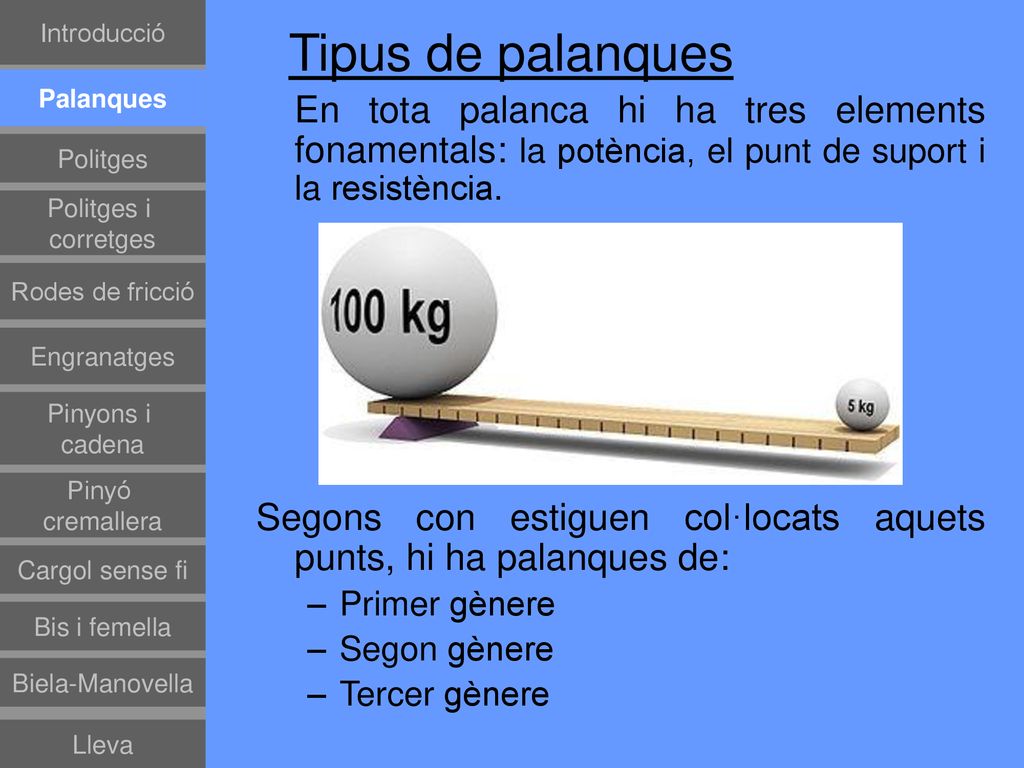

6 Introducció Tipus de palanques Palanques En tota palanca hi ha tres elements fonamentals: la potència, el punt de suport i la resistència. Segons con estiguen col·locats aquets punts, hi ha palanques de: Primer gènere Segon gènere Tercer gènere Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

7 Palanca de primer gènere
Introducció Palanca de primer gènere Palanques El punt de suport es col·loca entre la potencia i la resistència. Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

8 Palanca de segon gènere
Introducció Palanca de segon gènere Palanques El punt de suport i la potència s’apliquen als extrems i la resistència queda enmig Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

9 Palanca de tercer gènere
Introducció Palanca de tercer gènere Palanques El punt de suport i la resistència s’apliquen als extrems i la potencia enmig. Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

10 Exemples 1ergènere 1er gènere 3er gènere 2on gènere 2on gènere
Introducció Exemples Palanques Politges 1ergènere Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi 1er gènere 3er gènere 2on gènere 2on gènere 2on gènere 1er gènere 3er gènere 2on gènere Bis i femella Biela-Manovella Lleva

11 Introducció Politges Palanques La politja és una roda que té, al llarg de tot el seu contorn, un solc per on passa una corda. Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Politja fixa: no es mou amb el desplaçament de la carrega. Biela-Manovella Lleva

12 Politja mòbil: es mou amb el desplaçament de la carrega Introducció
Palanques Politges Politges i corretges 25N 50N Rodes de fricció 25N 50N 25N Engranatges 50N 50N Pinyons i cadena 50N Pinyó cremallera Cargol sense fi 100N 100N Bis i femella Biela-Manovella Lleva

13 Mecanismes per a: Augmentar disminuir la velocitat
Variar l’angle de gir Canviar el sentit Variar el tipus de moviment (rectilini o circular)

14 Politges i corretges Eixos paral.lels. Els eixos poden estar allunyats
Introducció Politges i corretges Palanques Eixos paral.lels. Els eixos poden estar allunyats Els eixos giren en el mateix sentit Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Aplicacions Cargol sense fi Llavadora Motors Tractor Bis i femella Biela-Manovella Lleva

15 Rodes de fricció Eixos paral.lels.
Introducció Rodes de fricció Palanques Eixos paral.lels. Els eixos NO poden estar molt allunyats Els eixos giren en sentit CONTRARI Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

16 Transmissió per engranatges
Introducció Transmissió per engranatges Palanques Rodes dentades Pot transmetre més potència Eixos paral.lels Els eixos NO poden estar molt allunyats Els eixos giren en sentit CONTRARI Politges Politges i corretges Rodes de fricció Engranatges L’engranatge cònic pot transmetre el moviment amb un gir de 90º Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Aplicacions Biela-Manovella Rellotges, Motors, Caixa de canvis Lleva

17 Transmissió per pinyons i cadena
Introducció Transmissió per pinyons i cadena Palanques Roda dentada i cadena Pot transmetre més potència Eixos paral.lels. Els eixos poden estar allunyats Els eixos giren en el mateix sentit Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Aplicacions Biela-Manovella Bicicleta Lleva

18 Pinyó - cremallera Transforma mov circular en rectilini És reversible
Introducció Pinyó - cremallera Palanques Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Transforma mov circular en rectilini És reversible Cargol sense fi Bis i femella Aplicacions Biela-Manovella Porta automàtica Tren cremallera Lleva

19 Pinyó - cremallera Introducció Palanques TALADRADORA DE COLUMNA
CAJA DE DIRECCION DE UN AUTOMOVIL Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

20 Cargol sense fi Format per un cargol i una roda dentada

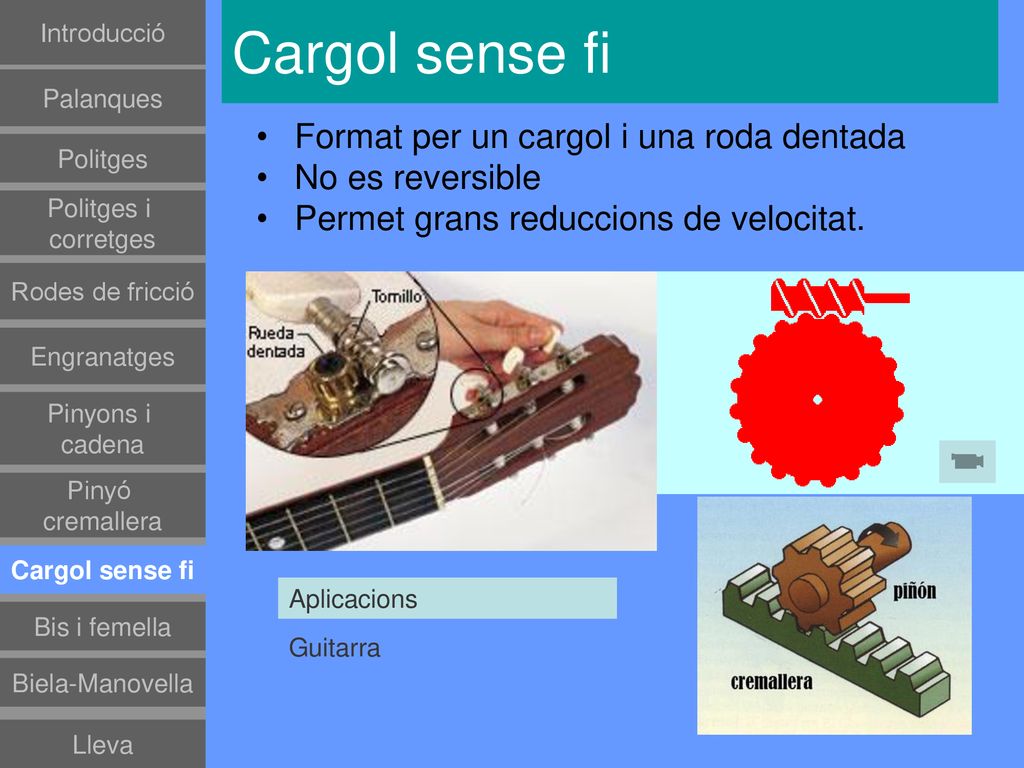

Introducció Cargol sense fi Palanques Format per un cargol i una roda dentada No es reversible Permet grans reduccions de velocitat. Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Aplicacions Bis i femella Guitarra Biela-Manovella Lleva

21 Biela - manovella Transforma moviment circular en rectilini
Introducció Biela - manovella Palanques Transforma moviment circular en rectilini La manovella té moviment circular La biela té moviment de vaivé Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Biela-Manovella Lleva

22 Introducció Lleva Palanques Format per un disc que gira exèntricament i un seguidor que contacta constantment. No es reversible Transforma moviment circular en rectilini de vaivé. Politges Politges i corretges Rodes de fricció Engranatges Pinyons i cadena Pinyó cremallera Cargol sense fi Bis i femella Pilotes de golf Vàlvules admissió - escape Joguines infantils Biela-Manovella Lleva
