MATRIZ MSc. Isabel Dominguez Moll.

Presentación del tema: "MATRIZ MSc. Isabel Dominguez Moll."— Transcripción de la presentación:

1 MATRIZ MSc. Isabel Dominguez Moll

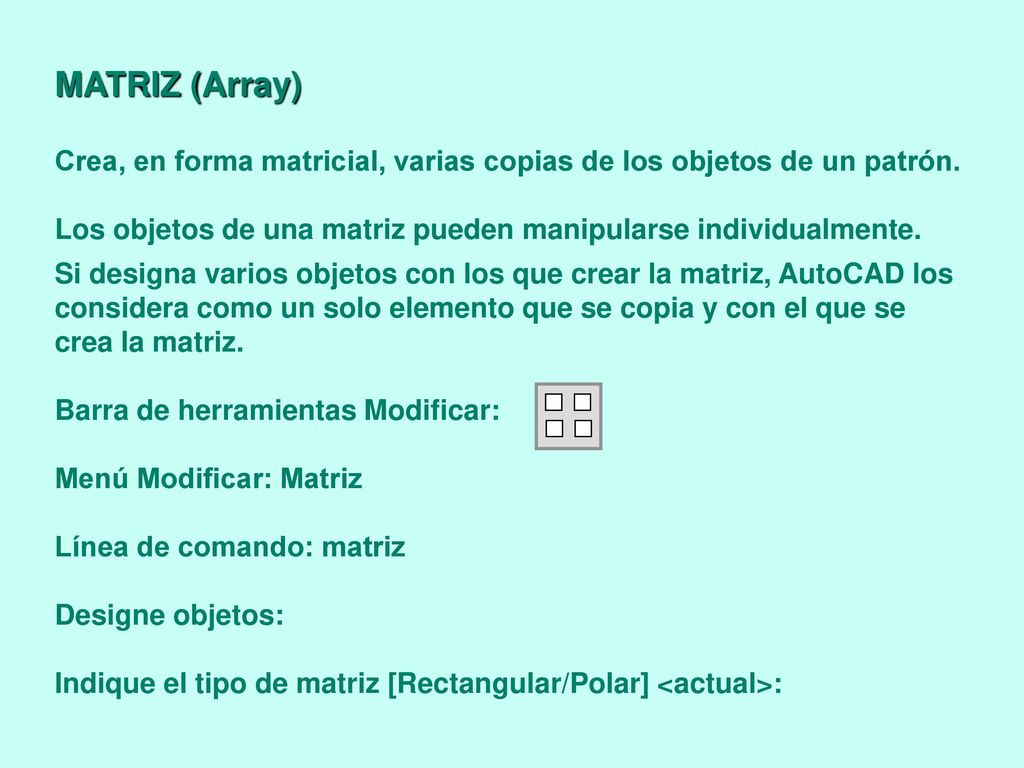

2 MATRIZ (Array) Crea, en forma matricial, varias copias de los objetos de un patrón. Los objetos de una matriz pueden manipularse individualmente. Si designa varios objetos con los que crear la matriz, AutoCAD los considera como un solo elemento que se copia y con el que se crea la matriz. Barra de herramientas Modificar: Menú Modificar: Matriz Línea de comando: matriz Designe objetos: Indique el tipo de matriz [Rectangular/Polar] <actual>:

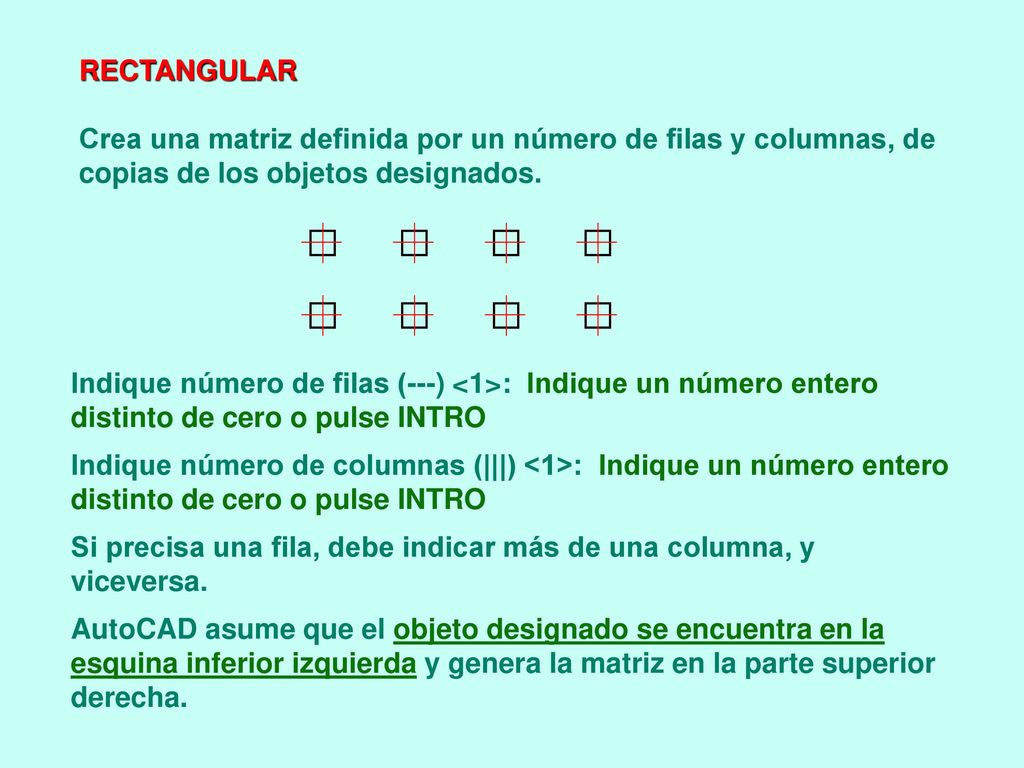

3 RECTANGULAR Crea una matriz definida por un número de filas y columnas, de copias de los objetos designados. Indique número de filas (---) <1>: Indique un número entero distinto de cero o pulse INTRO Indique número de columnas (|||) <1>: Indique un número entero distinto de cero o pulse INTRO Si precisa una fila, debe indicar más de una columna, y viceversa. AutoCAD asume que el objeto designado se encuentra en la esquina inferior izquierda y genera la matriz en la parte superior derecha.

4 DISTANCIA ENTRE FILAS Y COLUMNAS

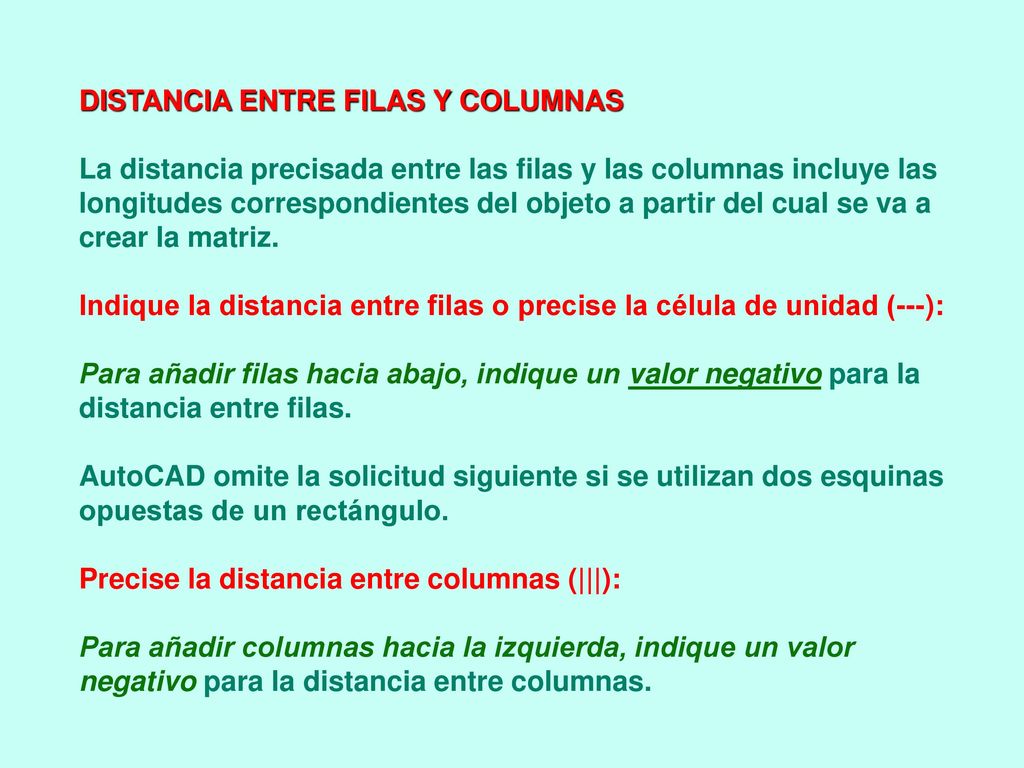

La distancia precisada entre las filas y las columnas incluye las longitudes correspondientes del objeto a partir del cual se va a crear la matriz. Indique la distancia entre filas o precise la célula de unidad (---): Para añadir filas hacia abajo, indique un valor negativo para la distancia entre filas. AutoCAD omite la solicitud siguiente si se utilizan dos esquinas opuestas de un rectángulo. Precise la distancia entre columnas (|||): Para añadir columnas hacia la izquierda, indique un valor negativo para la distancia entre columnas.

5 POLAR Crea una matriz que se define precisando un punto central o punto base en torno al cual AutoCAD reproduce los objetos designados. VALOR 1 Precise el punto central de la matriz: Precise un punto (1) Indique el número de elementos de la matriz: 6 ¿Girar objetos de matriz? [Sí/No]<S>: S

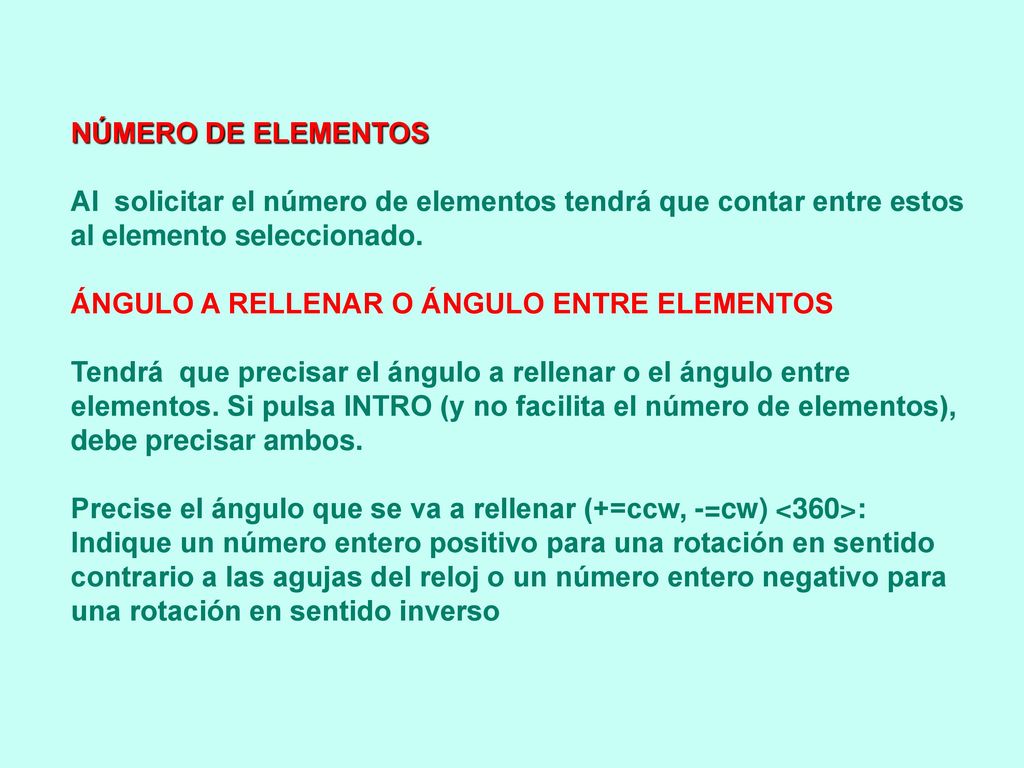

6 NÚMERO DE ELEMENTOS Al solicitar el número de elementos tendrá que contar entre estos al elemento seleccionado. ÁNGULO A RELLENAR O ÁNGULO ENTRE ELEMENTOS Tendrá que precisar el ángulo a rellenar o el ángulo entre elementos. Si pulsa INTRO (y no facilita el número de elementos), debe precisar ambos. Precise el ángulo que se va a rellenar (+=ccw, -=cw) <360>: Indique un número entero positivo para una rotación en sentido contrario a las agujas del reloj o un número entero negativo para una rotación en sentido inverso

7 Si precisa 0, AutoCAD no lo tiene en cuenta

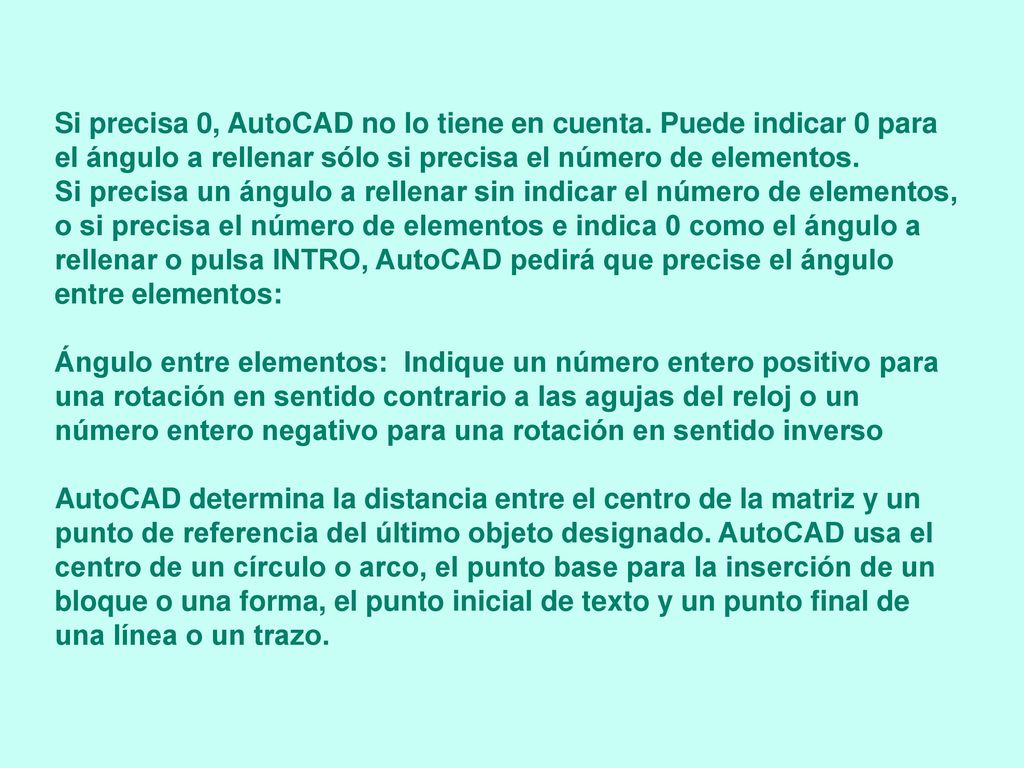

Si precisa 0, AutoCAD no lo tiene en cuenta. Puede indicar 0 para el ángulo a rellenar sólo si precisa el número de elementos. Si precisa un ángulo a rellenar sin indicar el número de elementos, o si precisa el número de elementos e indica 0 como el ángulo a rellenar o pulsa INTRO, AutoCAD pedirá que precise el ángulo entre elementos: Ángulo entre elementos: Indique un número entero positivo para una rotación en sentido contrario a las agujas del reloj o un número entero negativo para una rotación en sentido inverso AutoCAD determina la distancia entre el centro de la matriz y un punto de referencia del último objeto designado. AutoCAD usa el centro de un círculo o arco, el punto base para la inserción de un bloque o una forma, el punto inicial de texto y un punto final de una línea o un trazo.

8 ¿Girar objetos de matriz

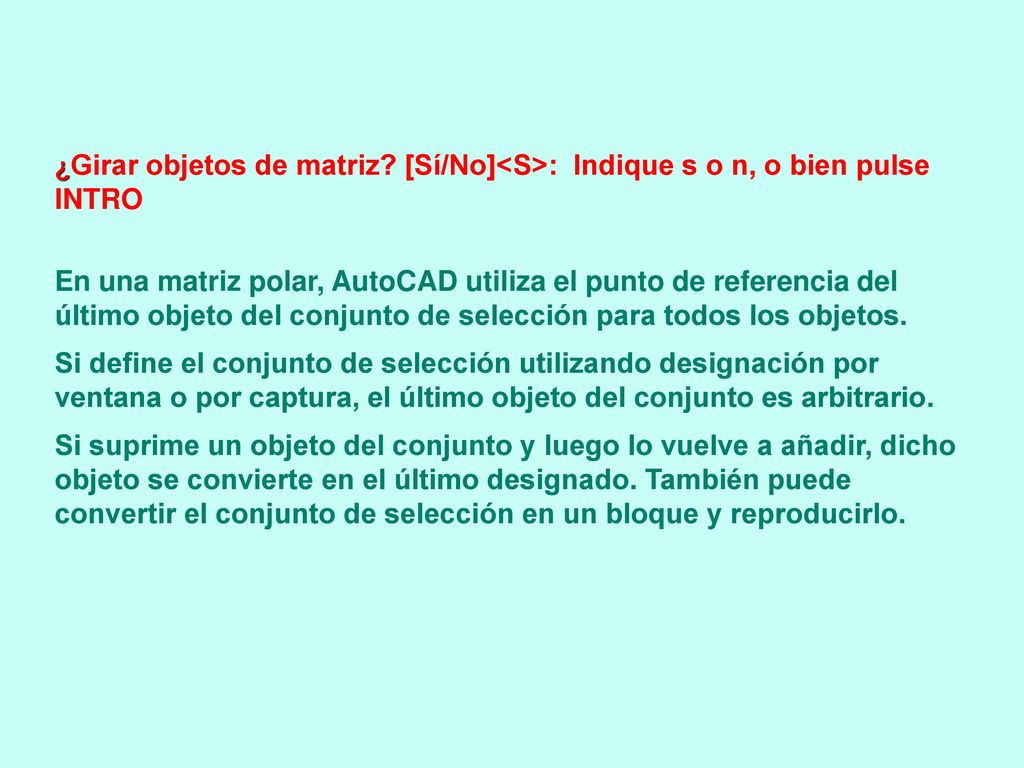

¿Girar objetos de matriz? [Sí/No]<S>: Indique s o n, o bien pulse INTRO En una matriz polar, AutoCAD utiliza el punto de referencia del último objeto del conjunto de selección para todos los objetos. Si define el conjunto de selección utilizando designación por ventana o por captura, el último objeto del conjunto es arbitrario. Si suprime un objeto del conjunto y luego lo vuelve a añadir, dicho objeto se convierte en el último designado. También puede convertir el conjunto de selección en un bloque y reproducirlo.
