1 MSc. Isabel Domínguez Moll
ISOMÉTRICO MSc. Isabel Domínguez Moll

2 MSc. Isabel Domínguez Moll

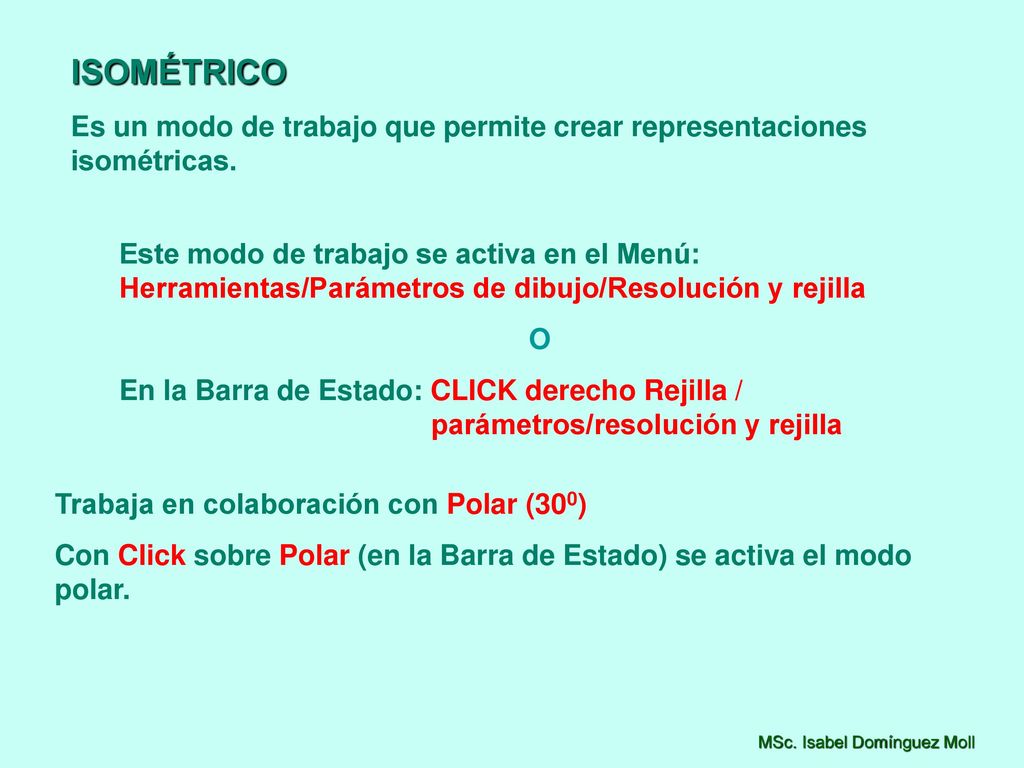

ISOMÉTRICO Es un modo de trabajo que permite crear representaciones isométricas. Este modo de trabajo se activa en el Menú: Herramientas/Parámetros de dibujo/Resolución y rejilla O En la Barra de Estado: CLICK derecho Rejilla / parámetros/resolución y rejilla Trabaja en colaboración con Polar (300) Con Click sobre Polar (en la Barra de Estado) se activa el modo polar. MSc. Isabel Domínguez Moll

3 MSc. Isabel Domínguez Moll

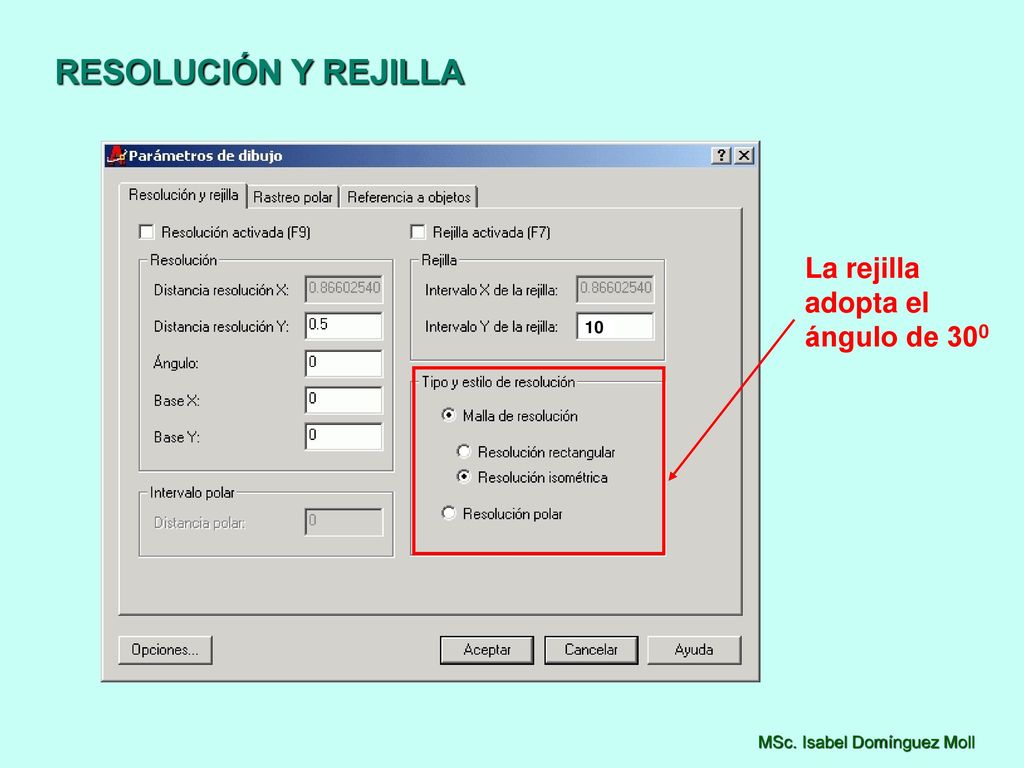

RESOLUCIÓN Y REJILLA La rejilla adopta el ángulo de 300 10 MSc. Isabel Domínguez Moll

4 MSc. Isabel Domínguez Moll

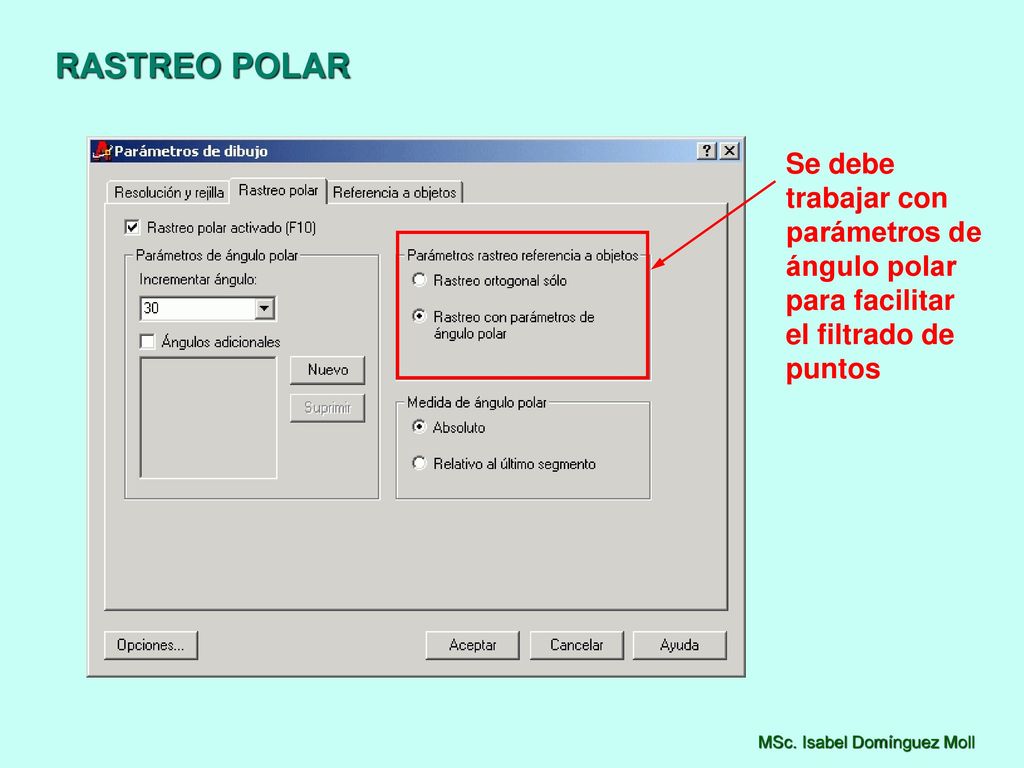

RASTREO POLAR Se debe trabajar con parámetros de ángulo polar para facilitar el filtrado de puntos MSc. Isabel Domínguez Moll

5 MSc. Isabel Domínguez Moll

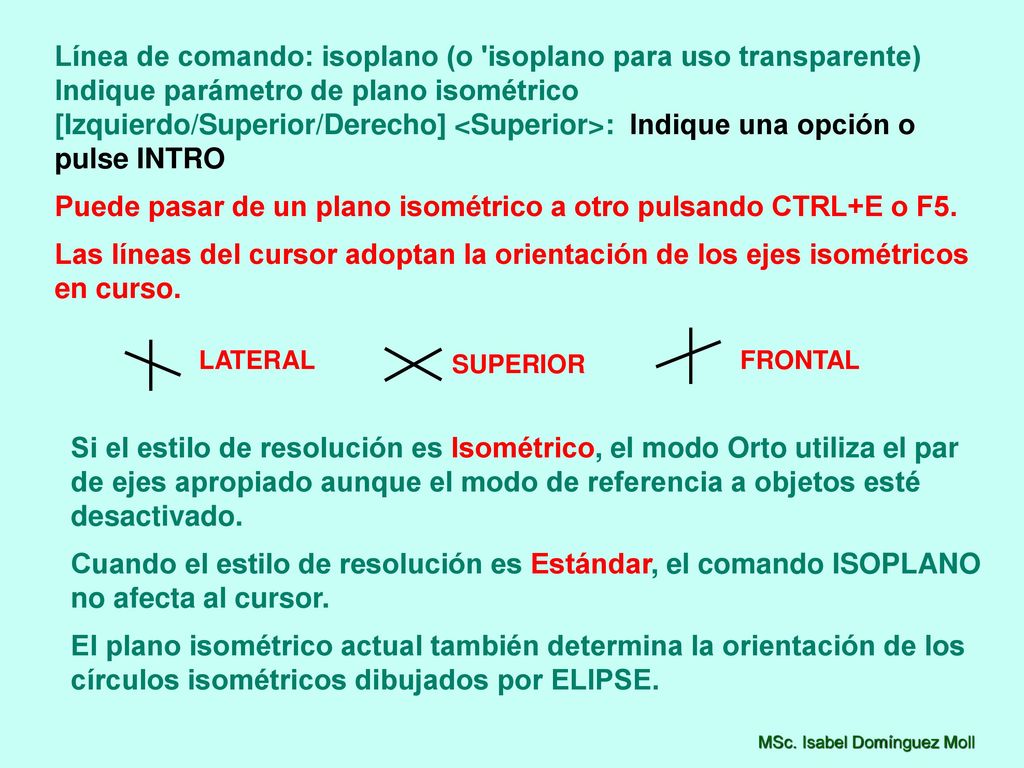

Línea de comando: isoplano (o 'isoplano para uso transparente) Indique parámetro de plano isométrico [Izquierdo/Superior/Derecho] <Superior>: Indique una opción o pulse INTRO Puede pasar de un plano isométrico a otro pulsando CTRL+E o F5. Las líneas del cursor adoptan la orientación de los ejes isométricos en curso. FRONTAL LATERAL SUPERIOR Si el estilo de resolución es Isométrico, el modo Orto utiliza el par de ejes apropiado aunque el modo de referencia a objetos esté desactivado. Cuando el estilo de resolución es Estándar, el comando ISOPLANO no afecta al cursor. El plano isométrico actual también determina la orientación de los círculos isométricos dibujados por ELIPSE. MSc. Isabel Domínguez Moll

6 MSc. Isabel Domínguez Moll

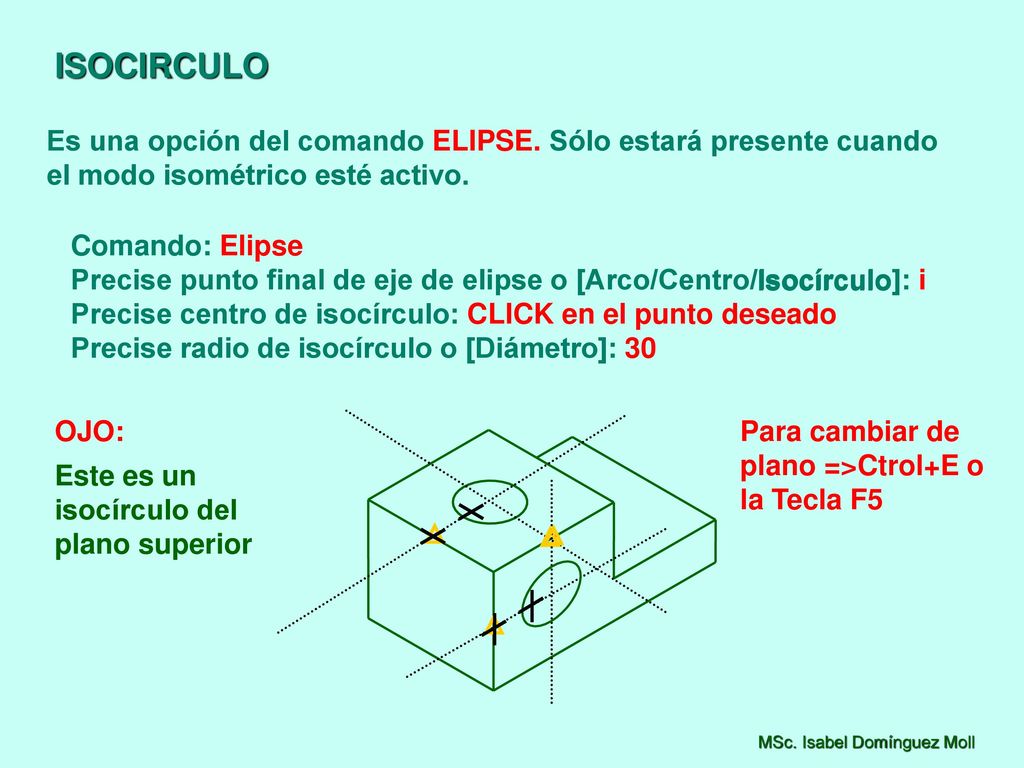

ISOCIRCULO Es una opción del comando ELIPSE. Sólo estará presente cuando el modo isométrico esté activo. Comando: Elipse Precise punto final de eje de elipse o [Arco/Centro/Isocírculo]: i Precise centro de isocírculo: CLICK en el punto deseado Precise radio de isocírculo o [Diámetro]: 30 Isocírculo OJO: Este es un isocírculo del plano superior Para cambiar de plano =>Ctrol+E o la Tecla F5 MSc. Isabel Domínguez Moll
