1 Vistas Auxiliares Universidad Distrital 20/11/2016

2 PROYECCION Plano de proyección Centro de proyección Líneas de proyección El contorno de una silueta es una proyección. Tiene tres elementos fundamentales: Centro de proyección Plano de proyeccion Líneas de proyección INTRODUCCIO N

3 PROYECCION TIPO DE PROYECCIONES CONICAS El centro de proyección tiene una posición fija y determinada. CILINDRICAS El centro de proyección se supone en el infinito CILINDRICA ORTOGONAL Las líneas de proyecion son perpendiculares al plano de proyección. CILINDRICA OBLICUA Las líneas de proyeción forman con el plano de proyección un ángulo distinto de 90º.

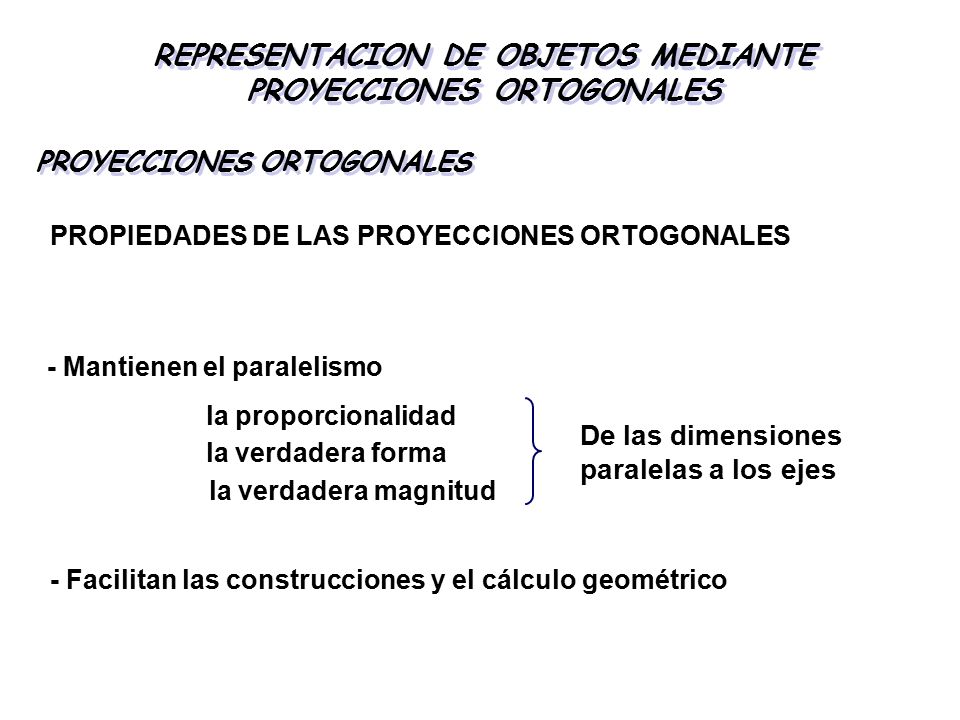

4 PROYECCIONES ORTOGONALES - Mantienen el paralelismo - Facilitan las construcciones y el cálculo geométrico De las dimensiones paralelas a los ejes PROPIEDADES DE LAS PROYECCIONES ORTOGONALES la proporcionalidad la verdadera forma la verdadera magnitud REPRESENTACION DE OBJETOS MEDIANTE PROYECCIONES ORTOGONALES

5 VISTAS NORMALIZADAS PROYECCIONES ORTOGONALES Obtención de vistas

6 PROYECCIONES ORTOGONALES OBTENCION DE TERCERAS VISTAS 1er METODO LINEA DE 45 º

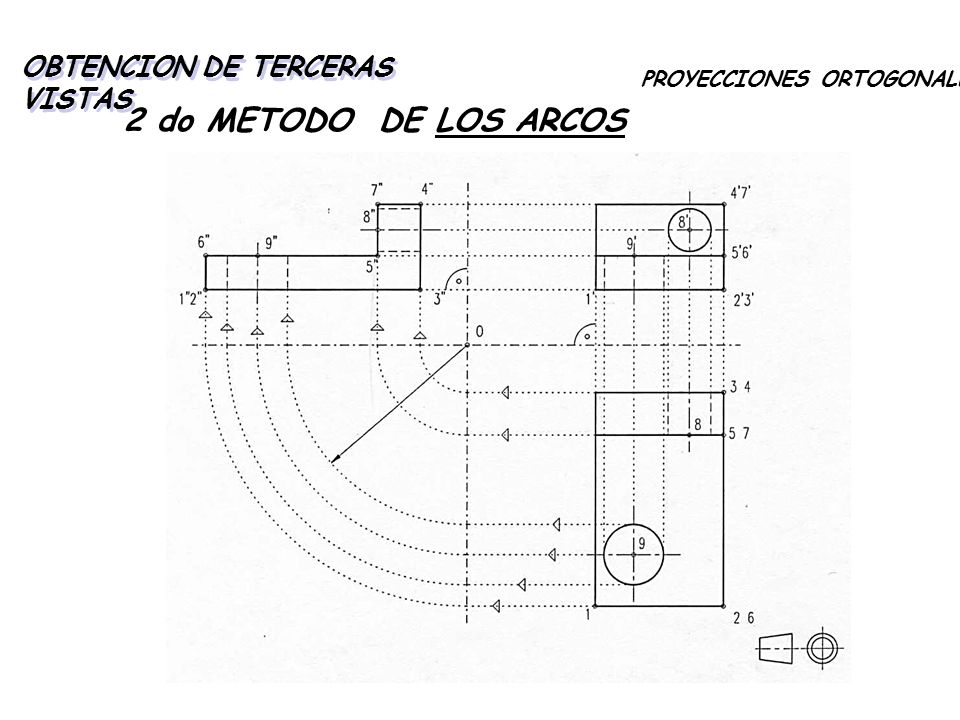

7 PROYECCIONES ORTOGONALES OBTENCION DE TERCERAS VISTAS 2 do METODO DE LOS ARCOS

8 Cuando se desea mostrar el verdadero tamaño y forma de una superficie, inclinada la cual esta inclinada con respecto a dos o mas planos principales de proyección, debe proyectarse una vista de la superficie sobre un plano paralelo a la misma. VISTAS AUXILIARES Es practica común enumerar todos los vértices de objeto para obtener una mayor claridad en la obtención de las vistas. Pero hay que tener cuidado porque en piezas complicadas puede confundir al dibujante fH eH d1

9 CONSTRUCCIÓN DE UNA VISTA AUXILIAR DE UNA SUPERFICIE 1.Se parte de dos vistas. 2. Se enumeran los puntos de interés 3. Se traza la línea de referencia H1 paralela a la superficie plana 4. Se trazan las líneas de proyección a la nueva vista 5. Se miden las distancias desde la línea de referencia HF hasta los puntos 1F 2f 3F 4F y se colocan a continuación de la línea de referencia H1 y se forma la vista

10 VISTAS AUXILIARES EJERCICIOS Dadas las vistas superior y frontal Dibujar las vistas auxiliares parciales de un prisma truncado de base hexagonal, de un cilindro truncado y de una pirámide truncada de base hexagonal
