Diagrama de actividades de roles (Role Activity diagram)
2

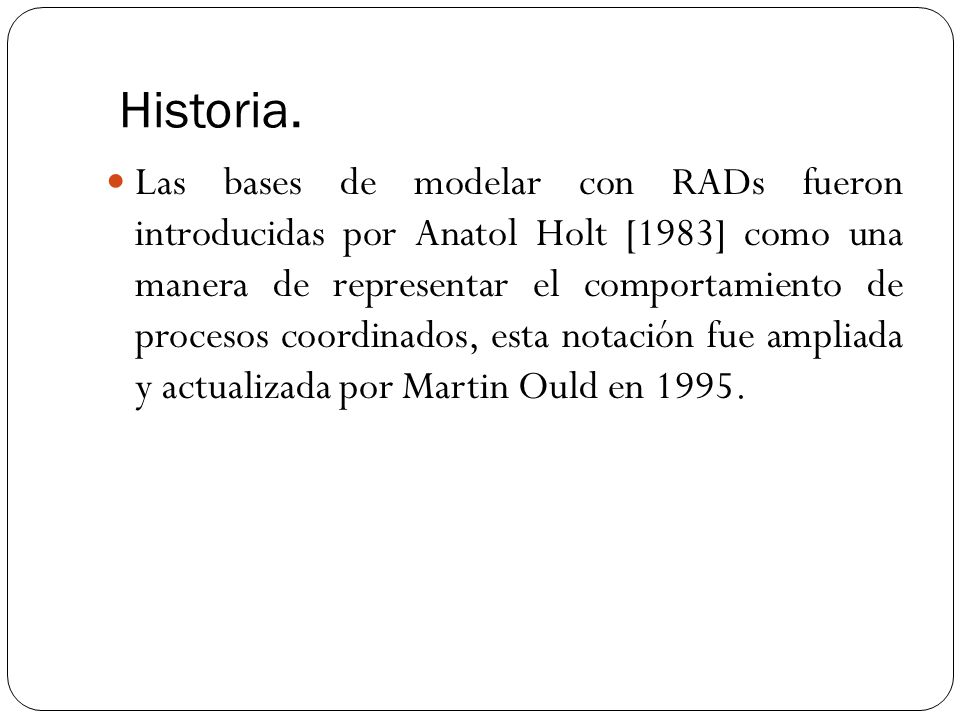

Historia. Las bases de modelar con RADs fueron introducidas por Anatol Holt [1983] como una manera de representar el comportamiento de procesos coordinados, esta notación fue ampliada y actualizada por Martin Ould en 1995.
3
Que es el diagrama de actividades de roles?
El diagrama de actividades de roles es una especialización del diagrama de estados de procesos, puesto que vincula las etapas de proceso a los roles de la organización que las ejecutan. un diagrama de actividades de roles representa los flujos de trabajo paso a paso de negocio y operacionales de los componentes en un sistema.
4
elementos principales para representar gráficamente un RAD y su descripción:
Rol o unidad organizacional Estado de inicio del proceso Estado de finalización del proceso Actividad o subproceso Dependencia entre actividades Barra de sincronización Líneas punteadas de división entre roles Actividad de decisión
5

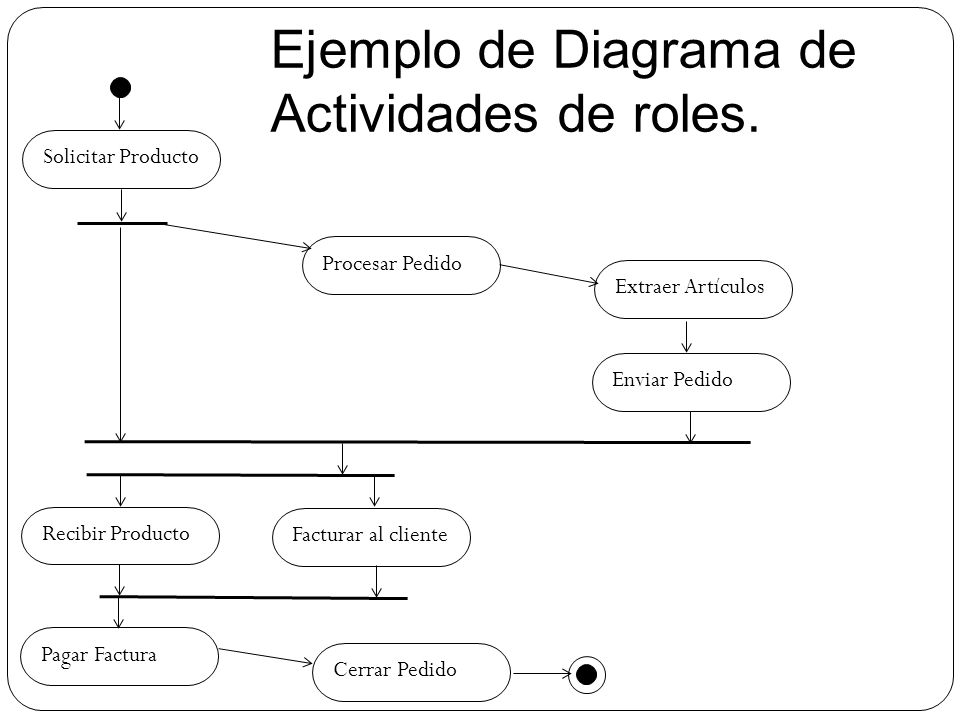

Ejemplo de Diagrama de Actividades de roles.
Solicitar Producto Procesar Pedido Extraer Artículos Enviar Pedido Recibir Producto Facturar al cliente Pagar Factura Cerrar Pedido
