1 Laboratorio Móvil Lab-3000 Instrumento Portable para la identificación de drogas ilegales

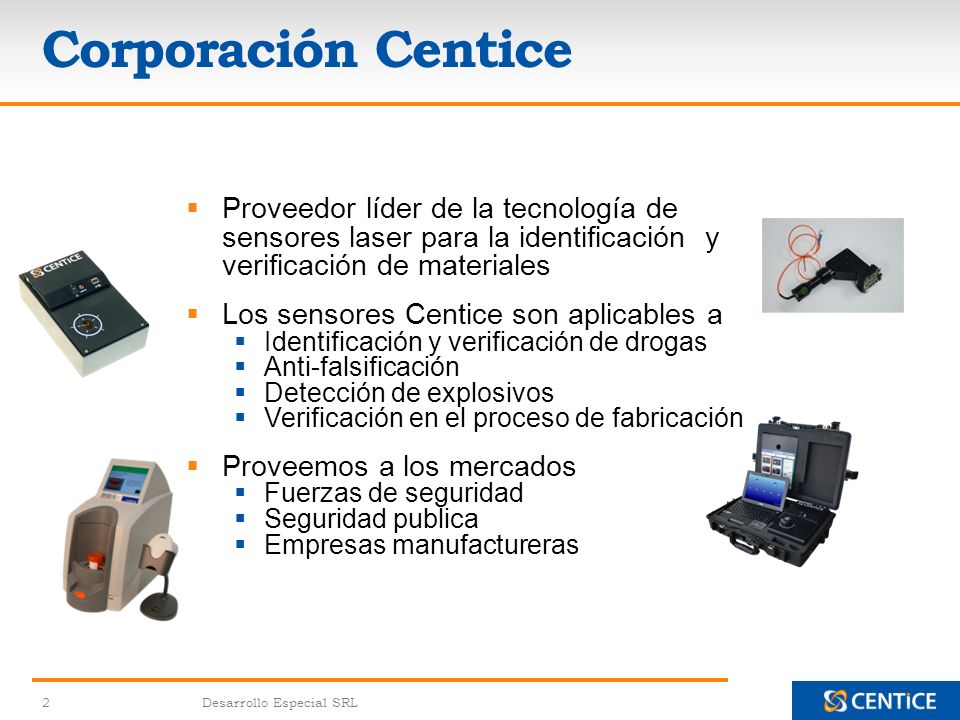

2 Corporación Centice  Proveedor líder de la tecnología de sensores laser para la identificación y verificación de materiales  Los sensores Centice son aplicables a  Identificación y verificación de drogas  Anti-falsificación  Detección de explosivos  Verificación en el proceso de fabricación  Proveemos a los mercados  Fuerzas de seguridad  Seguridad publica  Empresas manufactureras Desarrollo Especial SRL2

3 Es esto ilegal? Los profesionales de las fuerzas de seguridad se enfrentan hoy con una gran cantidad, y de manera creciente, de sustancias ilegales! 3Centice Corporatin

4 MFL-3000 Sistema de identificación de narcóticos y medicamentos Responde a la necesidad de contar con un dispositivo de identificación de medicamentos que sea confiable, portable, seguro y capaz de colaborar y generar eficiencias operativas en todo el sistema. 4Desarrollo Especial SRL

5 MFL-3000 Resultados confiables, accesible, fácil de usar y rápido 5Desarrollo Especial SRL Ubique la sustancia en el centro de la superficie y cubra la muestra con la tapa En el software presione el botón “Measure Illicit & Analyze” para comenzar con el análisis El MFL identifica la sustancia y presenta una respuesta Un simple test identifica múltiples sustancias

6 MFL-3000 Beneficios claves  Presenta fuerte evidencia presuntiva.  Permite al oficial detener al a la persona inmediatamente.  Provee identificación inmediata y definitiva.  Fortalecer la posición negociadora del oficial.  Capacidad de proveer al laboratorio forense de información a cerca de la cadena de procesamiento.  Permite la realizar pruebas no destructivas.  Permite la coordinación entre distintas agencias.  Proporciona proceso documentado para la identificación de narcóticos. 6Desarrollo Especial SRL

7 MFL-3000 Características principales Desarrollo Especial SRL7 Versátil Identifica un amplio rango de sustancias (solidos y líquidos)  Narcóticos  Precursores  Agentes de corte  Drogas licitas  Mezcla de narcóticos callejeros  Drogas sintéticas  Explosivos Robusto y preparado para trabajo en campo  Diseñado las fuerzas de la ley  Dispositivo portátil  Operado con batería Biblioteca expandible  Mas de 3600 drogas  Mas de 1200 drogas ilegales y agentes de corte  Bibliotecas de actualización automática  Biblioteca expandible manejada por el usuario Rapido  No se requiere preparación de la muestra  Identifica la droga en un simple test  Resultados inmediatos (< 1 minuto) Costo-Beneficio  Sin consumibles  Sin calibraciones periódicas en fabrica Reportes  Registra históricos de uso y resultados  Genera reportes simples y amigables

8 MFL-3000 Ciencia Espectrometría Raman

9 MFL-3000 usa Espectrometría Raman Una técnica probada para la identificación de químicos 9Desarrollo Especial SRL Dispersión Raman: Medición de la luz emitida LASER 200 400 600 800 1000 1200 1400 1600 1800 2000 “Huella digital espectral 0 Muestra Química

10 MFL produce la identificación espectral Distingue la características espectrales 10Desarrollo Especial SRL El espectro Raman tiene finas líneas diferenciadas que corresponden a un único agente químico, es decir, la huella espectral La huella espectral de la sustancia desconocida se la compara con la huellas espectrales que se encuentran en la biblioteca.

11 El rol de la Espectrometría Raman SWGDRUG  El SWG Grupo de Trabajo Científico, el amplio estándar para análisis de drogas del mundo, en su análisis de drogas incautadas (SWGDRUG) recomienda que los laboratorios adhieran a los siguientes estándares mínimos:  Para una prueba de confirmación, cuando una técnica validada de categoría A se incorpora a un esquema analítico, por lo menos una otra técnica (de categoría A, B o C) debe ser usada  Cuando no se utiliza una técnica de categoría A, deberán emplearse al menos tres diferentes técnicas validadas. Dos de las tres técnicas se basarán en técnicas no correlacionadas de categoría B. Categoría ACategoría BCategoría C Espectrometría infrarrojaElectroforesis capilarPruebas de color Espectrometría de masasCromatografía de gasesEspectrometría Fluorescente Espectrometría de Resonancia magnética nuclear Espectrometría de la movilidad del Ion Inmuto ensayo Espectrometría RamanCromatografía de líquidosPunto de fusión Difractometría de rayos XPruebas Micro cristalográficasEspectrometría Ultravioleta Identificadores farmacéuticos Cromatografía de estrato fino Categorías de técnicas de Análisis Desarrollo Especial SRL11

12 MFL-3000 Ciencia Raman Espectrometria

13 Comparación de Soluciones Por qué el MFL por encima de los kits químicos de color? 13Desarrollo Especial SRL MFL-3000Prueba de Color tradicional Identifica un amplio rango de narcóticos, precursores, drogas sintéticas y medicamentos Identifica solo algunos narcóticos Simple de usar y operar con un simple test Se requieren múltiples pasos y múltiples pruebas por identificación Análisis no intrusivo mantiene la calidad y la integridad de la muestra aun en pequeñas cantidades Se destruye una porción de la muestra de la evidencia en cada análisis Costos operacionales mínimos – sin consumibles Consumibles son perecederos y deben se repuesto Provee la información del narcótico junto con agentes de corte presentes Provee solo una indicación del narcótico y no puede ser utilizado en una recolección inteligente El resultado es reproducible, registrable y compartible de forma colaborativa. No se pueden reproducir los resultados a menos que se destruyan mas muestras de la evidencia y de los kits consumibles. Tecnica analítica de Categoría A (La mas alta en poder discriminatorio) Según SWGDRUG Tecnica analítica de Categoría C (La mas baja en poder discriminatorio) según SWGDRUG Alta certeza (tasa de falso positivo muy baja)Alto índice de falsos positivos - varios agentes precursores o corte dará positivo en las pruebas de narcóticos.

14 Compárenos Soluciones Por qué el MFL por encima de la identificación por marca? 14Desarrollo Especial SRL MFL-3000 Identificación mediante la marca Identifica las píldoras químicamente y visualmente Identifica las píldoras visualmente Puede identificar pastillas parciales y pastillas sin marcas No identifica píldoras aplastadas o partidas Resultados inmediatos Tiempos de espera de control de venenos pueden ser más largos Fuerte identificación presuntiva de las píldoras No todas las jurisdicciones permiten el uso de identificación visual como supuesta identificación Resultados se registran automáticamente y generar informes No se genera reportes de la evidencia para ser compartidos Tecnica analítica de Categoría A (La mas alta en poder discriminatorio) Según SWGDRUG Tecnica analítica de Categoría B (Poder de discriminación medio) Según SWGDRUG

15 Testimonios de Clientes 15Desarrollo Especial SRL “Necesitamos un buen método para identificar todos los medicamentos, el MFL es compacto, tiene buenos resultados y fácil de usar ” “Este equipo es esencial. Con este dispositivo que podemos decir rápidamente lo que vamos a recoger, reduce nuestro tiempo de prueba a la mitad" “Ha sido inestimable en identificación de estupefacientes, un producto probado en la calle, hardware y software fácil de usar, confiable” “Ahora llevamos este equipos con nosotros en cada salida. La tecnología intimida a sospechosos y llama su atención”

16 MFL-3000 Informes para la presentación de pruebas  Registro del análisis  Identificación del operador  El seteo del sistema incluye Grabación de los test de Calibración  Registros históricos Rastreo de múltiples eventos creando un caso mas fuertes  Captura espectros comparativos 16Desarrollo Especial SRL

17 MFL-3000 Redefiniendo Prácticas Existentes

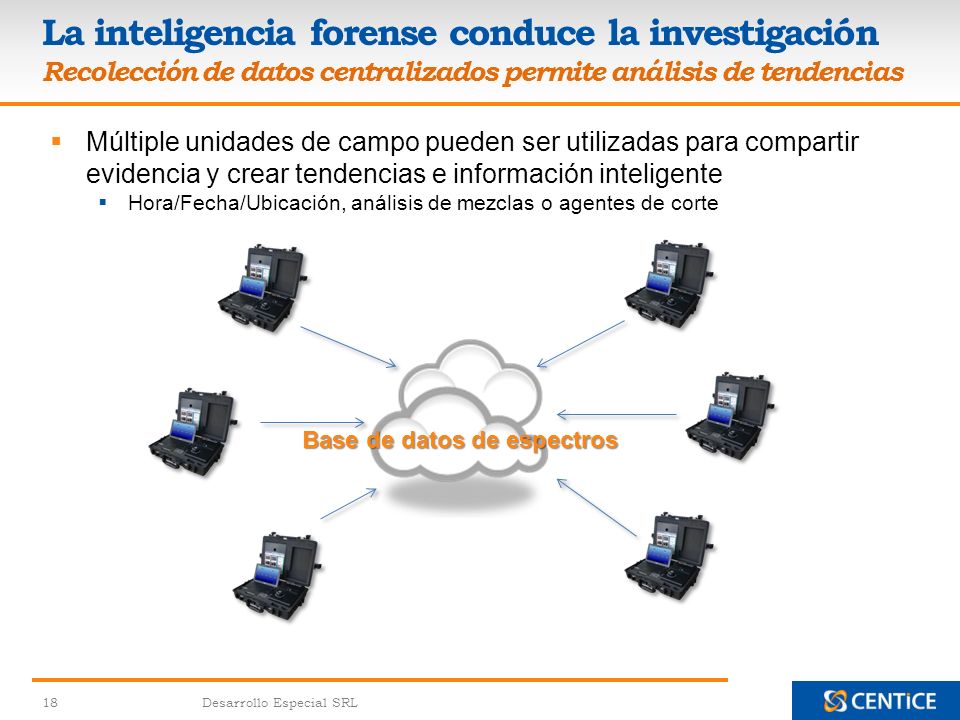

18 La inteligencia forense conduce la investigación Recolección de datos centralizados permite análisis de tendencias  Múltiple unidades de campo pueden ser utilizadas para compartir evidencia y crear tendencias e información inteligente  Hora/Fecha/Ubicación, análisis de mezclas o agentes de corte 18Desarrollo Especial SRL Base de datos de espectros

19  Un análisis caso por caso, fuerte presunción de muestras de estupefacientes y drogas  La recolección espectros llega a ser verificado por el laboratorio de Criminalística  Combinada con las técnicas analíticas de categoría B o C podría generar evidencia confirmatoria adquirida en el campo 19Desarrollo Especial SRL Recolección de evidencia Nuevo enfoque

20 Apéndice

21 Caso - 1 Identificación de drogas de prescripción controlada 21Desarrollo Especial SRL

22 Caso - 2 Identificación de drogas ilegales – Cocaína HCL 22Desarrollo Especial SRL

23 Caso - 2 Identificación de drogas ilegales – Cocaína HCL 23Desarrollo Especial SRL

24 Caso – 3 Muestra de mezcla de calle Identificación de drogas ilegales – Muestra de Metanfetamina 24Desarrollo Especial SRL

25 Caso - 3 continuación Identificación de drogas ilegales – Muestra de Metanfetamina Desarrollo Especial SRL25

26 Caso - 3 continuación Identificación de drogas ilegales – Muestra de Metanfetamina Desarrollo Especial SRL26

27 MFL-3000 Aperturas de códigos aplicados a la espectrometría de Raman 27Desarrollo Especial SRL  (Multiplex) Mayor rendimiento sin perdida de resolución  Tiempos de adquisición mas veloces  Relación señal a ruido mas alta M.E. Gehm et. Al, “Static two dimensional aperture coding for multimodal multiplex spectroscopy,” Vol 45, No. 13, Applied Optics

28 Por que espectrometría Raman? Raman vs. FTIR vs. IMS RamanFTIRIMS Preparación de la muestra Poco a nadaAlgoModerado Selectividad Muy alto Bajo-Medio Sensibilidad Sin rastro Con rastro Interferencias FluorescenciaAgua, vidrioMuchas Tamaño de la biblioteca Grande Pequeña Resistente AltoMedioBajo Confiable (tasa de falso positivo) Alto Moderado Recomendación de SWGDRUG Categoría A Categoría B Precio ModeradoAltoModerado 28Desarrollo Especial SRL

29 Espectrometría Raman de Centice Ventaja competitiva CenticeOtros proveedores Raman BibliotecaAmplia biblioteca que incluye nicóticos, drogas de prescripción y algunos explosivos Típicamente solo narcóticos TamañoPortableDe mano Densidad de la potencia del Laser Extremadamente baja (Especificación ANSI); no daña la muestra; útil para explosivos 300-1000x o mas; dañan las muestras; pueden inicial un fuego en algunas muestras DiferenciadoresMediciones homogéneas– Mas acta exactitud y repetitividad Mediciones poco homogéneas – Los resultados pueden variar dependiendo de que parte de la muestra es iluminada VarianzasBajo – Ventaja en el desempeño de la biblioteca Alto PrecioBajoAlto Desarrollo Especial SRL29
