1 RIESGO ELECTRICO Ing. Gustavo Larrahondo

2 EL CONTACTO ELECTRICO Ing. Gustavo Larrahondo

3 EL CONTACTO ELÉCTRICO El riesgo de electrocución para las personas se puede definir como la “posibilidad de circulación de una corriente eléctrica a través del cuerpo humano”. Puede ocurrir por dos tipos de contacto: Contacto Directo. Contacto indirecto. Ing. Gustavo Larrahondo

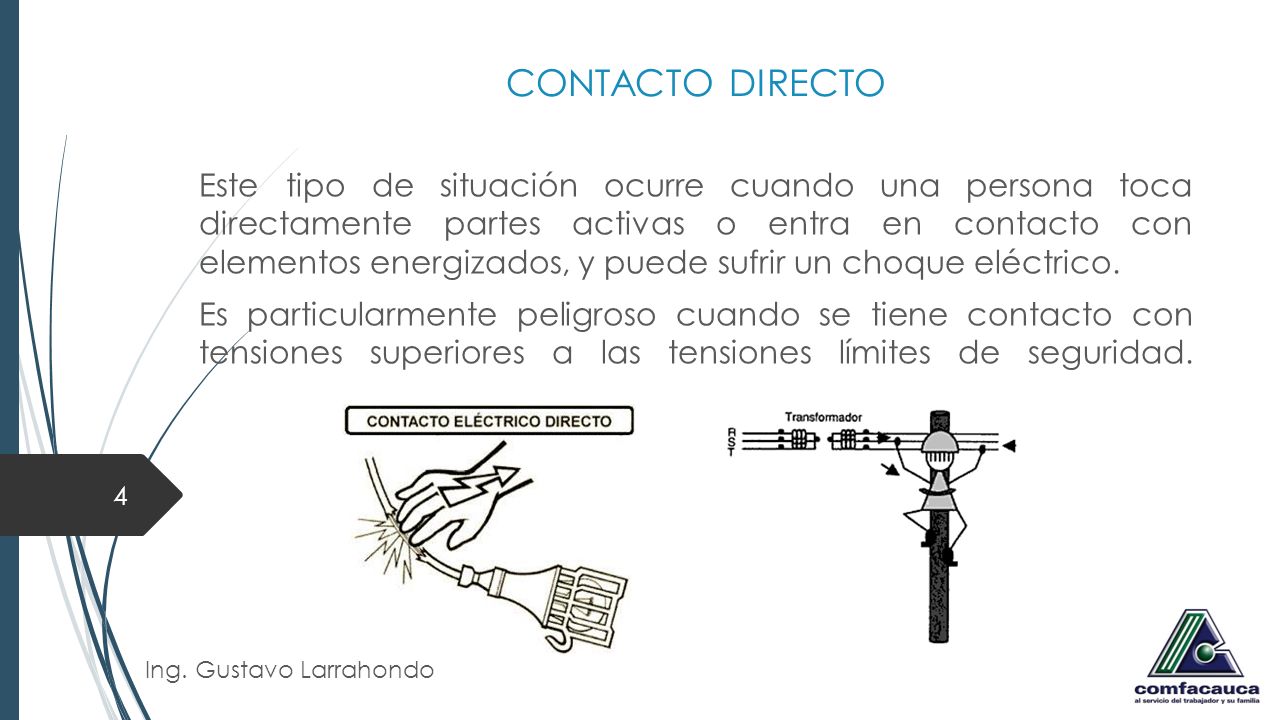

4 CONTACTO DIRECTO Este tipo de situación ocurre cuando una persona toca directamente partes activas o entra en contacto con elementos energizados, y puede sufrir un choque eléctrico. Es particularmente peligroso cuando se tiene contacto con tensiones superiores a las tensiones límites de seguridad. Ing. Gustavo Larrahondo

5 CONTACTO INDIRECTO Sucede cuando la persona toca una estructura metálica, o una carcasa de un motor la cual en condiciones normales esta des-energizada. Una falla común en un sistema eléctrico es la pérdida de aislamiento provocando fugas de corriente. Un caso típico de contacto indirecto en el hogar, es cuando una persona se “encalambra” con la estufa eléctrica. Ing. Gustavo Larrahondo

6 Las fallas del aislamiento pueden ocurrir por diferentes causas:
La pérdida o deterioro del aislamiento de un electrodoméstico o de un equipo eléctrico puede producir corrientes de fuga entre líneas vivas o corrientes entre línea y tierra. Las fallas del aislamiento pueden ocurrir por diferentes causas: Presencia de humedad. Ausencia de mantenimiento preventivo, programado, predictivo. Sobre-corrientes en los dispositivos eléctricos. Cortocircuitos en los circuitos eléctricos. Esfuerzos eléctricos. Esfuerzos mecánicos. Envejecimiento del material aislante. Por mal trato de los conductores de la instalación. Por fallas de aparatos, dispositivos o máquinas conectados a la instalación Ing. Gustavo Larrahondo

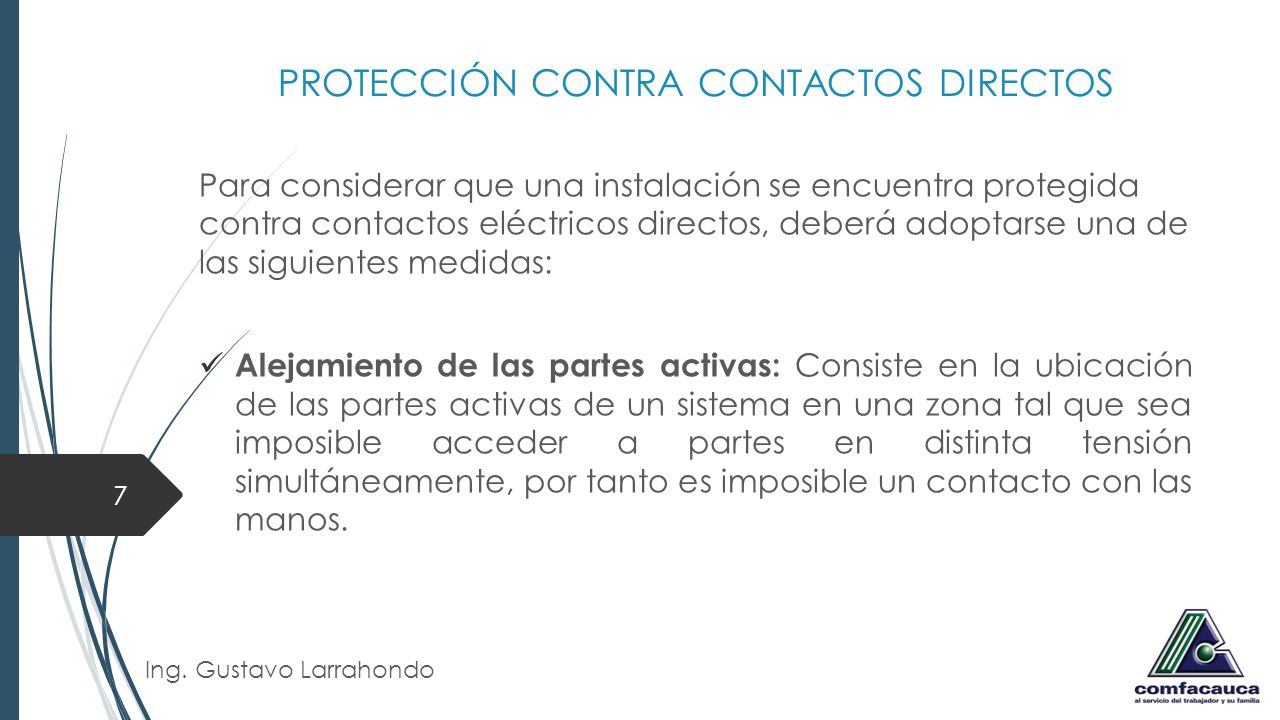

7 PROTECCIÓN CONTRA CONTACTOS DIRECTOS
Para considerar que una instalación se encuentra protegida contra contactos eléctricos directos, deberá adoptarse una de las siguientes medidas: Alejamiento de las partes activas: Consiste en la ubicación de las partes activas de un sistema en una zona tal que sea imposible acceder a partes en distinta tensión simultáneamente, por tanto es imposible un contacto con las manos. Ing. Gustavo Larrahondo

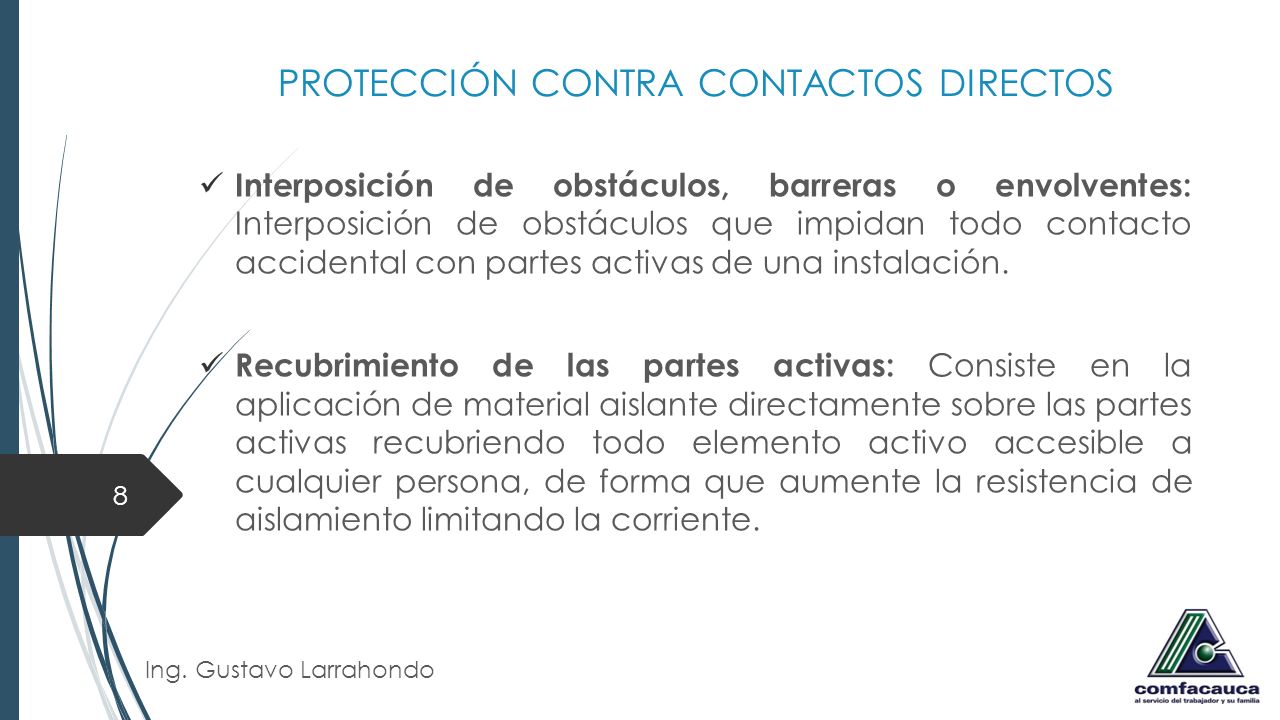

8 PROTECCIÓN CONTRA CONTACTOS DIRECTOS
Interposición de obstáculos, barreras o envolventes: Interposición de obstáculos que impidan todo contacto accidental con partes activas de una instalación. Recubrimiento de las partes activas: Consiste en la aplicación de material aislante directamente sobre las partes activas recubriendo todo elemento activo accesible a cualquier persona, de forma que aumente la resistencia de aislamiento limitando la corriente. Ing. Gustavo Larrahondo

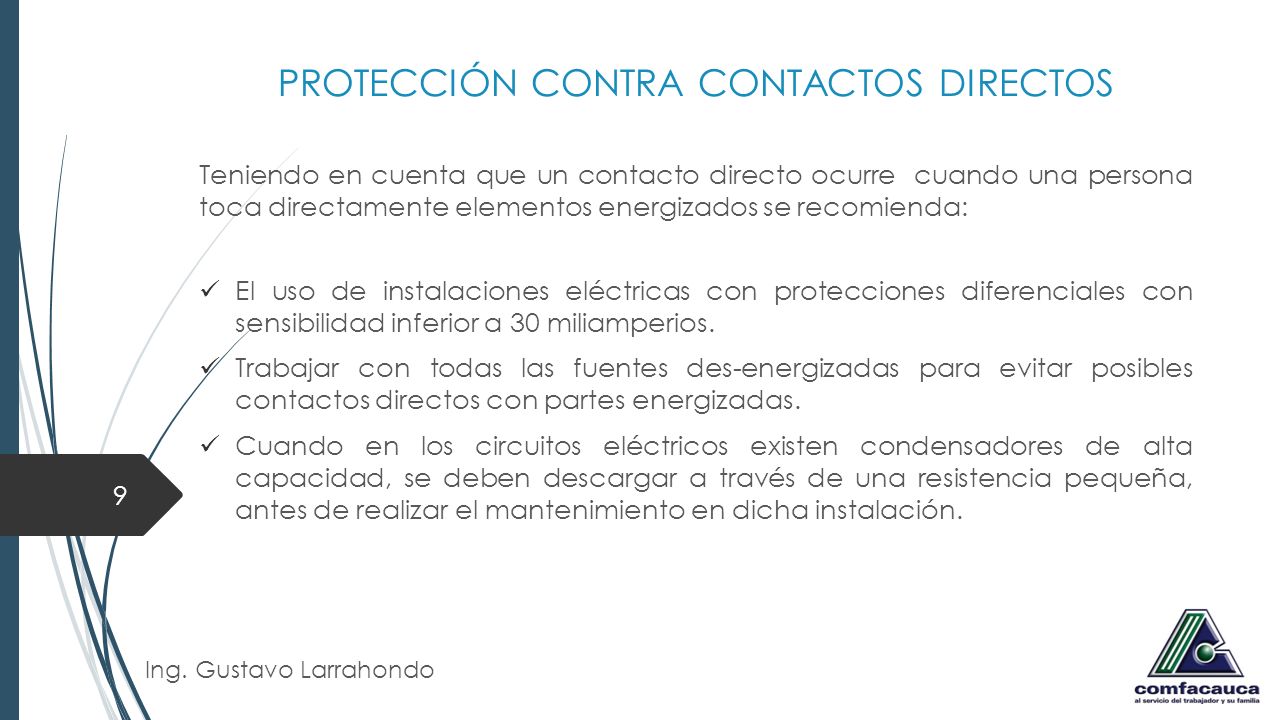

9 PROTECCIÓN CONTRA CONTACTOS DIRECTOS
Teniendo en cuenta que un contacto directo ocurre cuando una persona toca directamente elementos energizados se recomienda: El uso de instalaciones eléctricas con protecciones diferenciales con sensibilidad inferior a 30 miliamperios. Trabajar con todas las fuentes des-energizadas para evitar posibles contactos directos con partes energizadas. Cuando en los circuitos eléctricos existen condensadores de alta capacidad, se deben descargar a través de una resistencia pequeña, antes de realizar el mantenimiento en dicha instalación. Ing. Gustavo Larrahondo

10 PROTECCIÓN CONTRA CONTACTOS DIRECTOS
Conectar los conductores a tierra y en cortocircuito de las redes de alta tensión, ya que presentan un comportamiento capacitivo. Usar el equipo de protección individual, especialmente de los guantes aislantes para baja tensión, y ponérselos. Comprobar el estado del equipo de protección personal. Revisar el estado del aislamiento de las herramientas tales como alicates y destornilladores. Ing. Gustavo Larrahondo

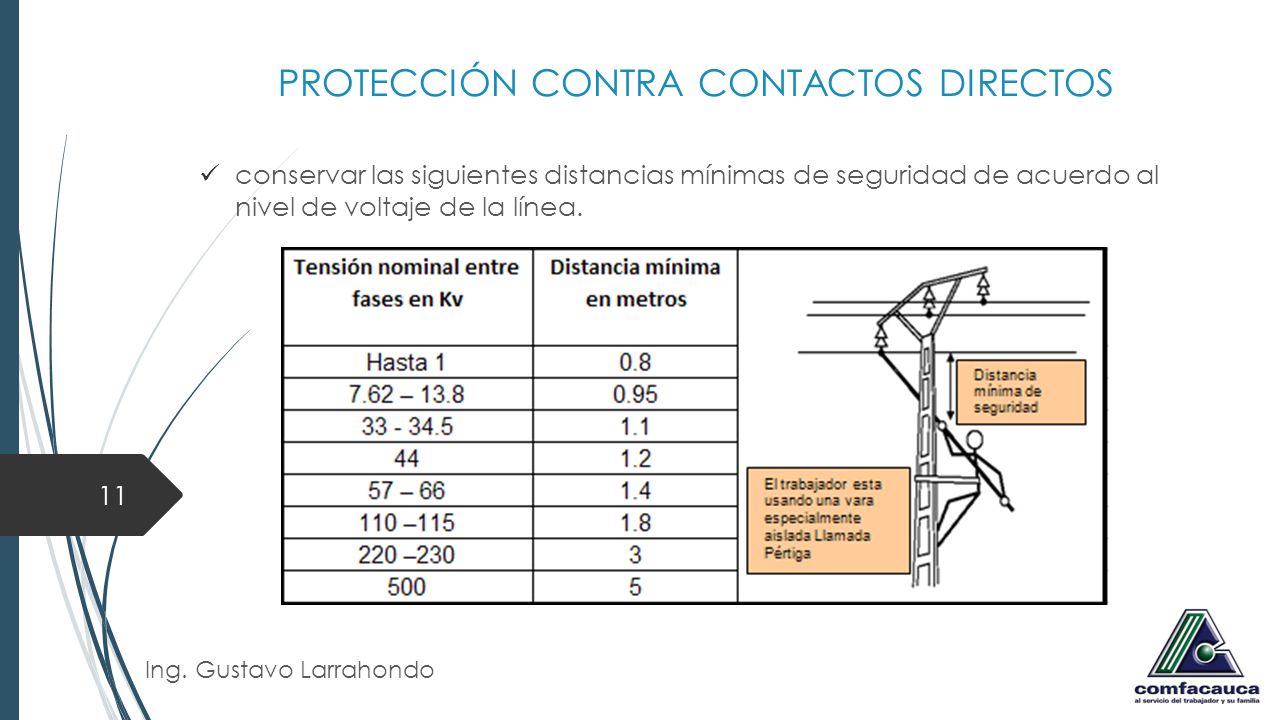

11 PROTECCIÓN CONTRA CONTACTOS DIRECTOS
conservar las siguientes distancias mínimas de seguridad de acuerdo al nivel de voltaje de la línea. Ing. Gustavo Larrahondo

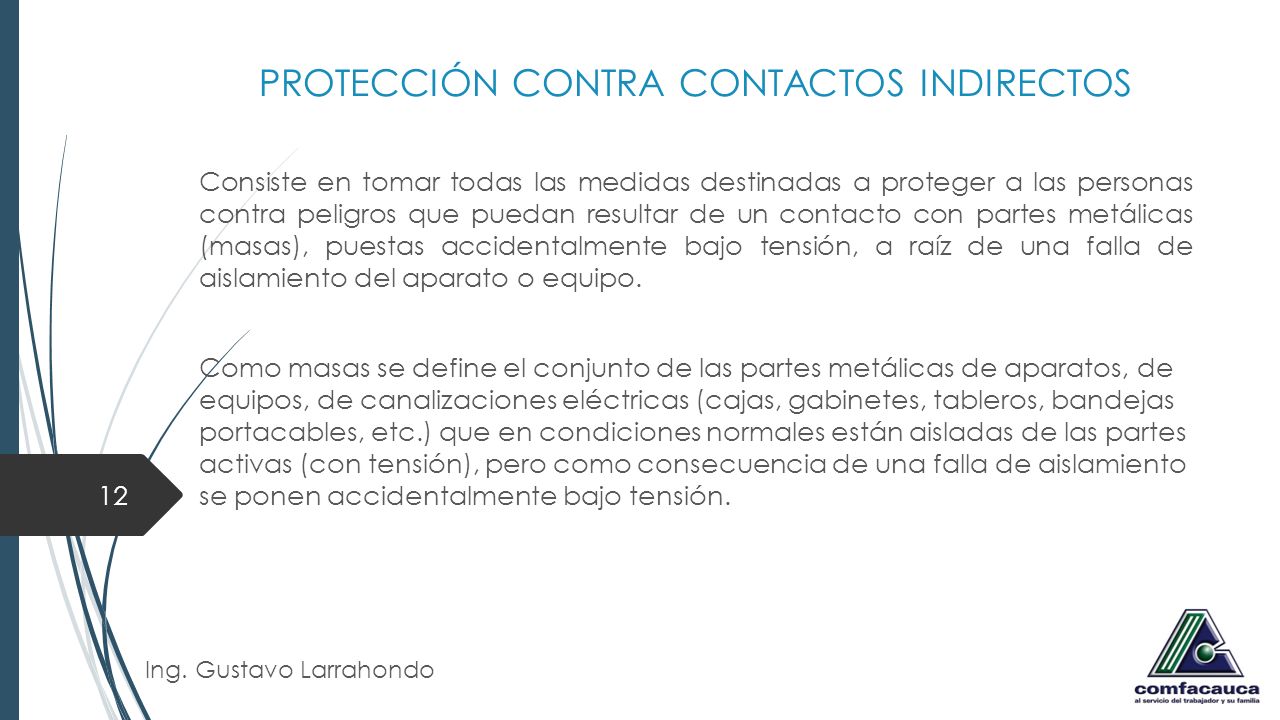

12 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Consiste en tomar todas las medidas destinadas a proteger a las personas contra peligros que puedan resultar de un contacto con partes metálicas (masas), puestas accidentalmente bajo tensión, a raíz de una falla de aislamiento del aparato o equipo. Como masas se define el conjunto de las partes metálicas de aparatos, de equipos, de canalizaciones eléctricas (cajas, gabinetes, tableros, bandejas portacables, etc.) que en condiciones normales están aisladas de las partes activas (con tensión), pero como consecuencia de una falla de aislamiento se ponen accidentalmente bajo tensión. Ing. Gustavo Larrahondo

13 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Las medidas de protección contra contactos indirectos pueden clasificarse en dos grupos: clase A y clase B. CLASE A. Consiste en tomar disposiciones destinadas a suprimir el riesgo mismo, haciendo que los contactos no sean peligrosos. Separación de circuitos: consiste en el uso de un transformador separador o un grupo convertidor que alimente la instalación o parte de la misma, de forma totalmente independiente de la red general de alimentación, es decir que el circuito secundario está completamente separado del circuito primario Ing. Gustavo Larrahondo

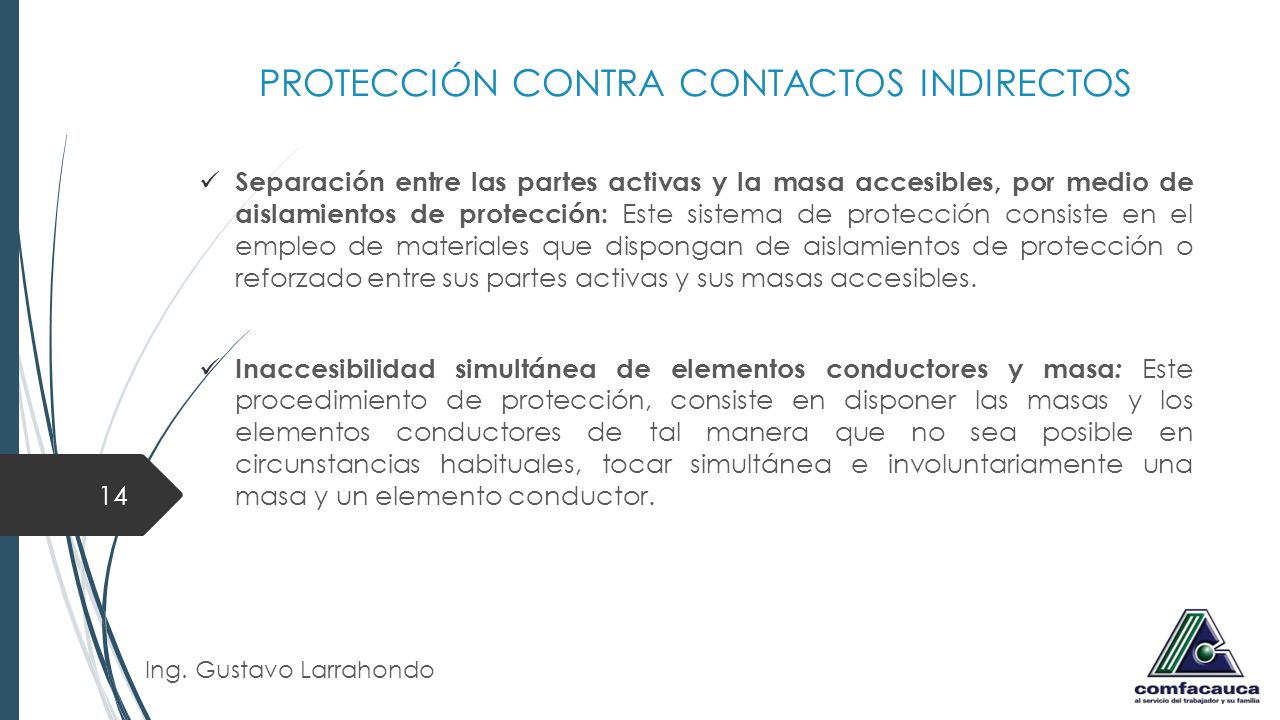

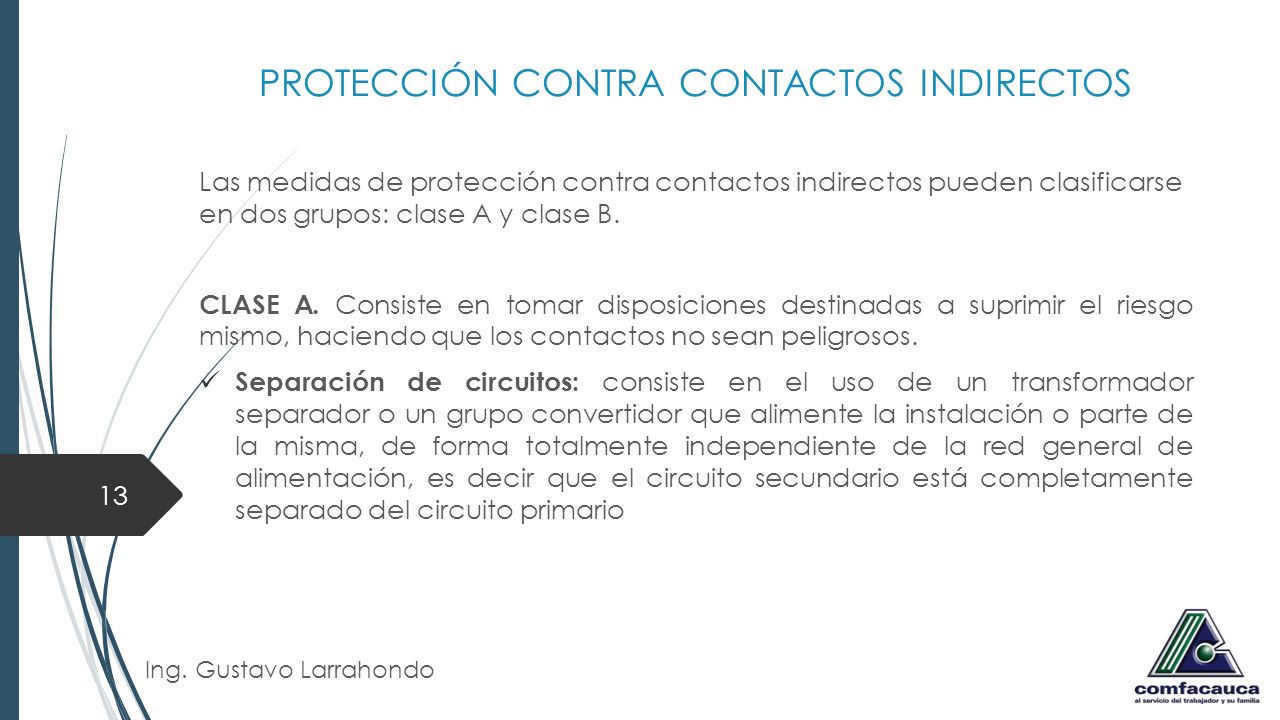

14 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Separación entre las partes activas y la masa accesibles, por medio de aislamientos de protección: Este sistema de protección consiste en el empleo de materiales que dispongan de aislamientos de protección o reforzado entre sus partes activas y sus masas accesibles. Inaccesibilidad simultánea de elementos conductores y masa: Este procedimiento de protección, consiste en disponer las masas y los elementos conductores de tal manera que no sea posible en circunstancias habituales, tocar simultánea e involuntariamente una masa y un elemento conductor. Ing. Gustavo Larrahondo

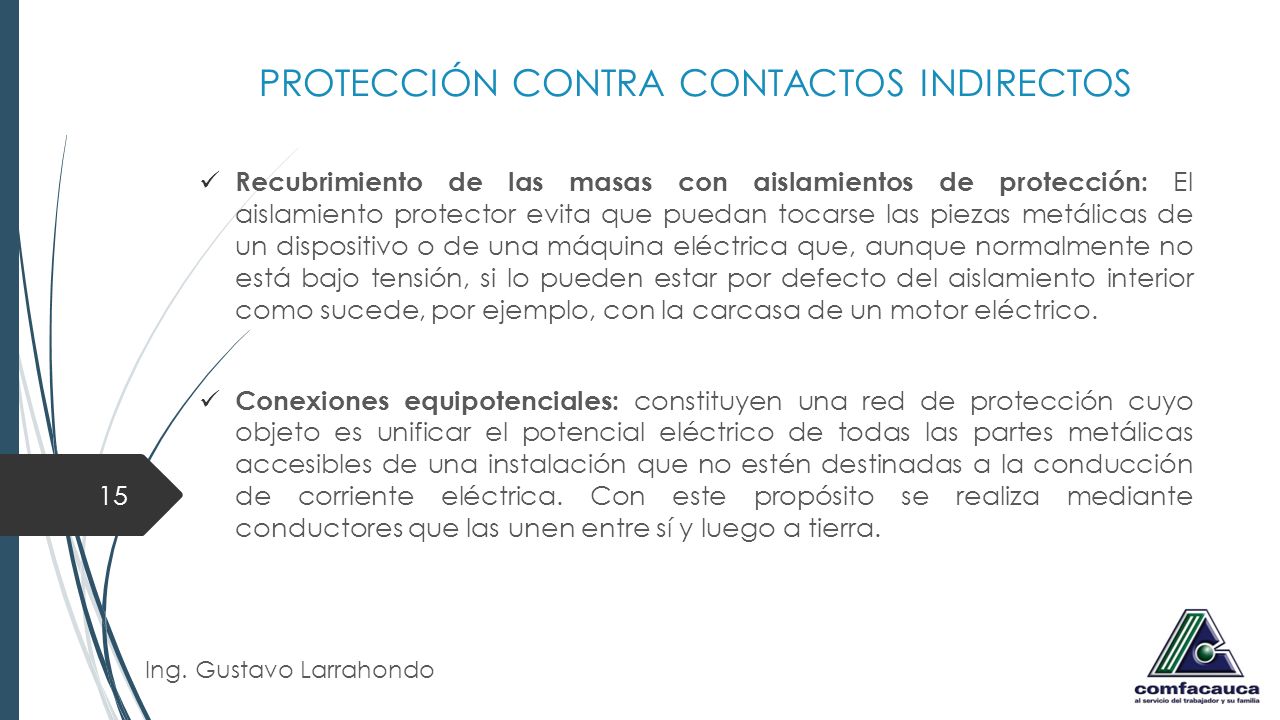

15 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Recubrimiento de las masas con aislamientos de protección: El aislamiento protector evita que puedan tocarse las piezas metálicas de un dispositivo o de una máquina eléctrica que, aunque normalmente no está bajo tensión, si lo pueden estar por defecto del aislamiento interior como sucede, por ejemplo, con la carcasa de un motor eléctrico. Conexiones equipotenciales: constituyen una red de protección cuyo objeto es unificar el potencial eléctrico de todas las partes metálicas accesibles de una instalación que no estén destinadas a la conducción de corriente eléctrica. Con este propósito se realiza mediante conductores que las unen entre sí y luego a tierra. Ing. Gustavo Larrahondo

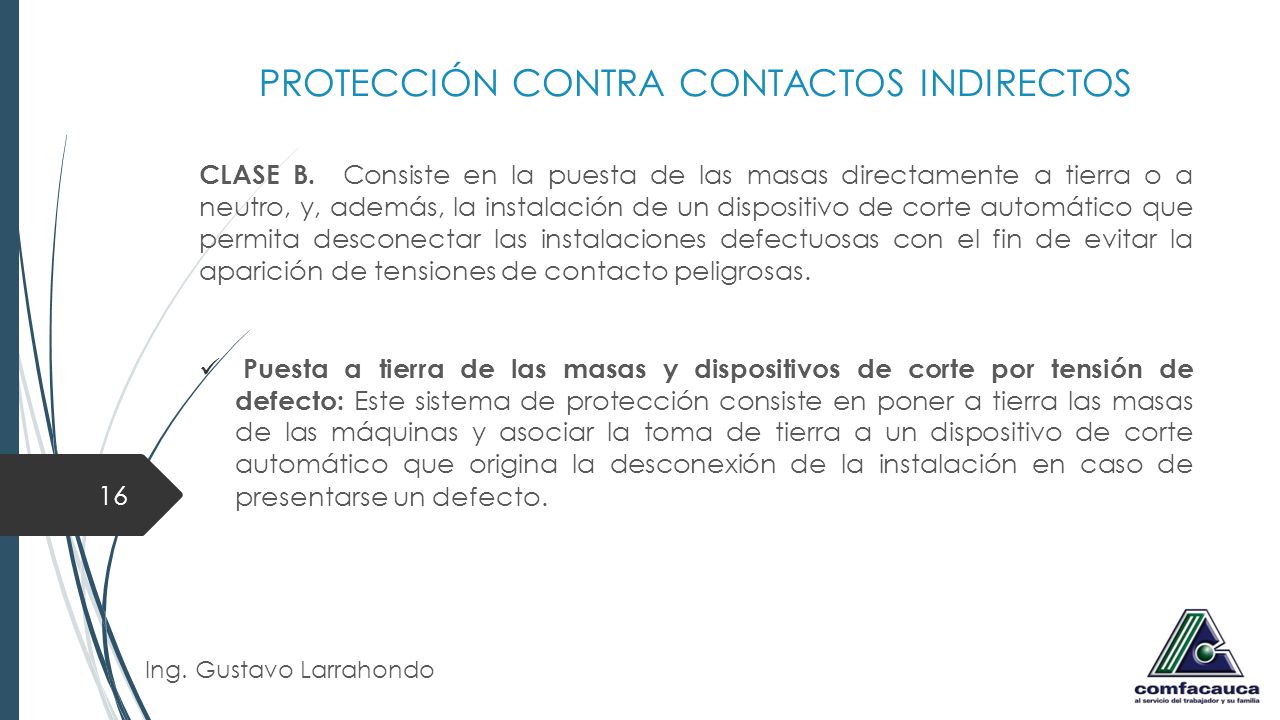

16 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
CLASE B. Consiste en la puesta de las masas directamente a tierra o a neutro, y, además, la instalación de un dispositivo de corte automático que permita desconectar las instalaciones defectuosas con el fin de evitar la aparición de tensiones de contacto peligrosas. Puesta a tierra de las masas y dispositivos de corte por tensión de defecto: Este sistema de protección consiste en poner a tierra las masas de las máquinas y asociar la toma de tierra a un dispositivo de corte automático que origina la desconexión de la instalación en caso de presentarse un defecto. Ing. Gustavo Larrahondo

17 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Puesta a neutro de las masas y dispositivos de corte por intensidad de defecto: Este sistema de protección consiste en unir las masas metálicas de la instalación al conductor neutro, de tal forma que los defectos de aislamiento se transformen en cortocircuitos entre fase y neutro, provocando el funcionamiento del dispositivo de corte automático. Puesta a tierra de las masas y dispositivos de corte por intensidad de defecto: Este sistema de protección consiste en unir las masas metálicas de la instalación a la tierra mediante electrodos o grupo de electrodos enterrados en el suelo, de tal forma que las carcasas o partes metálicas no puedan quedar sometidas a una tensión superior a la de seguridad. Para ello, se utilizan como dispositivos de corte los diferenciales. Ing. Gustavo Larrahondo

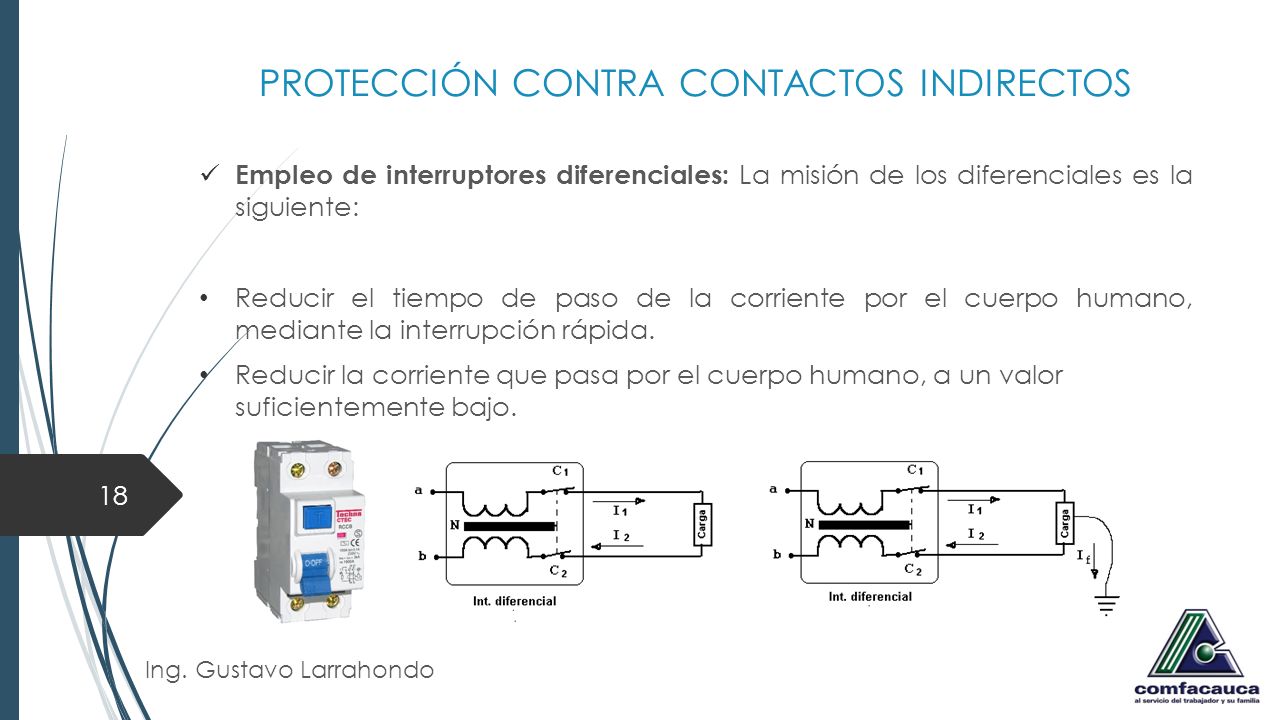

18 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Empleo de interruptores diferenciales: La misión de los diferenciales es la siguiente: Reducir el tiempo de paso de la corriente por el cuerpo humano, mediante la interrupción rápida. Reducir la corriente que pasa por el cuerpo humano, a un valor suficientemente bajo. Ing. Gustavo Larrahondo

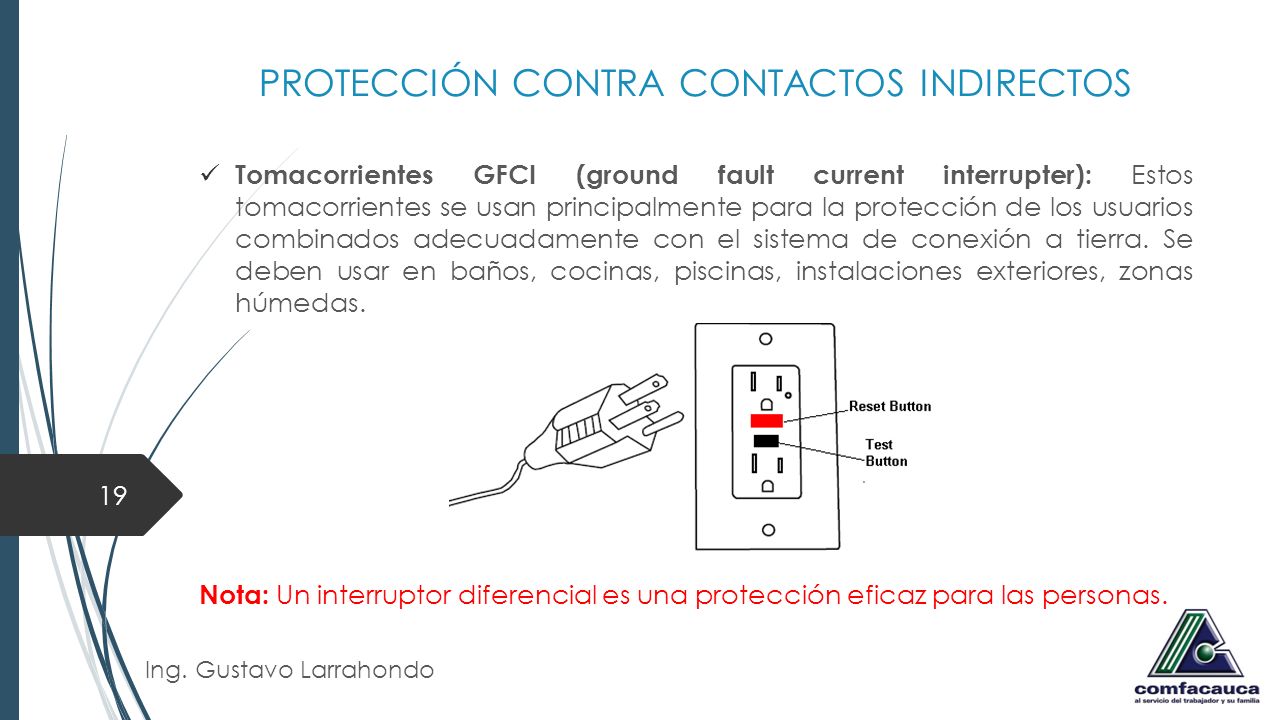

19 PROTECCIÓN CONTRA CONTACTOS INDIRECTOS
Tomacorrientes GFCI (ground fault current interrupter): Estos tomacorrientes se usan principalmente para la protección de los usuarios combinados adecuadamente con el sistema de conexión a tierra. Se deben usar en baños, cocinas, piscinas, instalaciones exteriores, zonas húmedas. Nota: Un interruptor diferencial es una protección eficaz para las personas. Ing. Gustavo Larrahondo

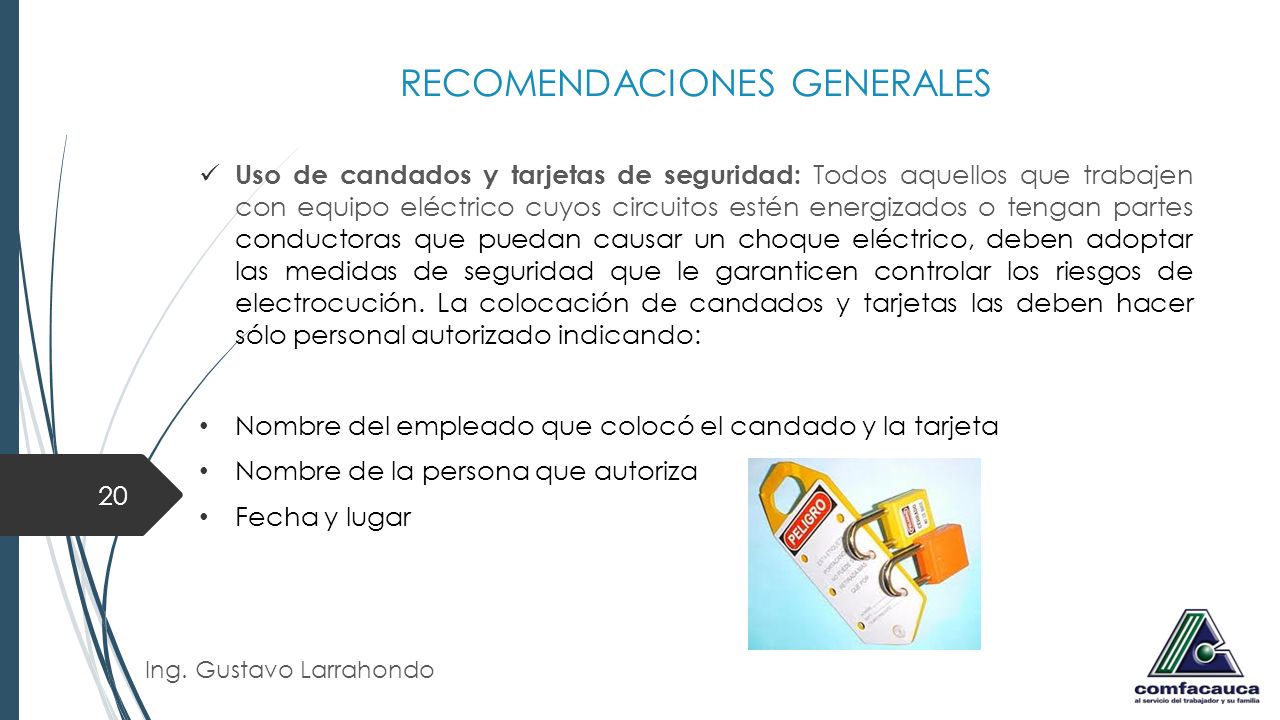

20 RECOMENDACIONES GENERALES
Uso de candados y tarjetas de seguridad: Todos aquellos que trabajen con equipo eléctrico cuyos circuitos estén energizados o tengan partes conductoras que puedan causar un choque eléctrico, deben adoptar las medidas de seguridad que le garanticen controlar los riesgos de electrocución. La colocación de candados y tarjetas las deben hacer sólo personal autorizado indicando: Nombre del empleado que colocó el candado y la tarjeta Nombre de la persona que autoriza Fecha y lugar Ing. Gustavo Larrahondo

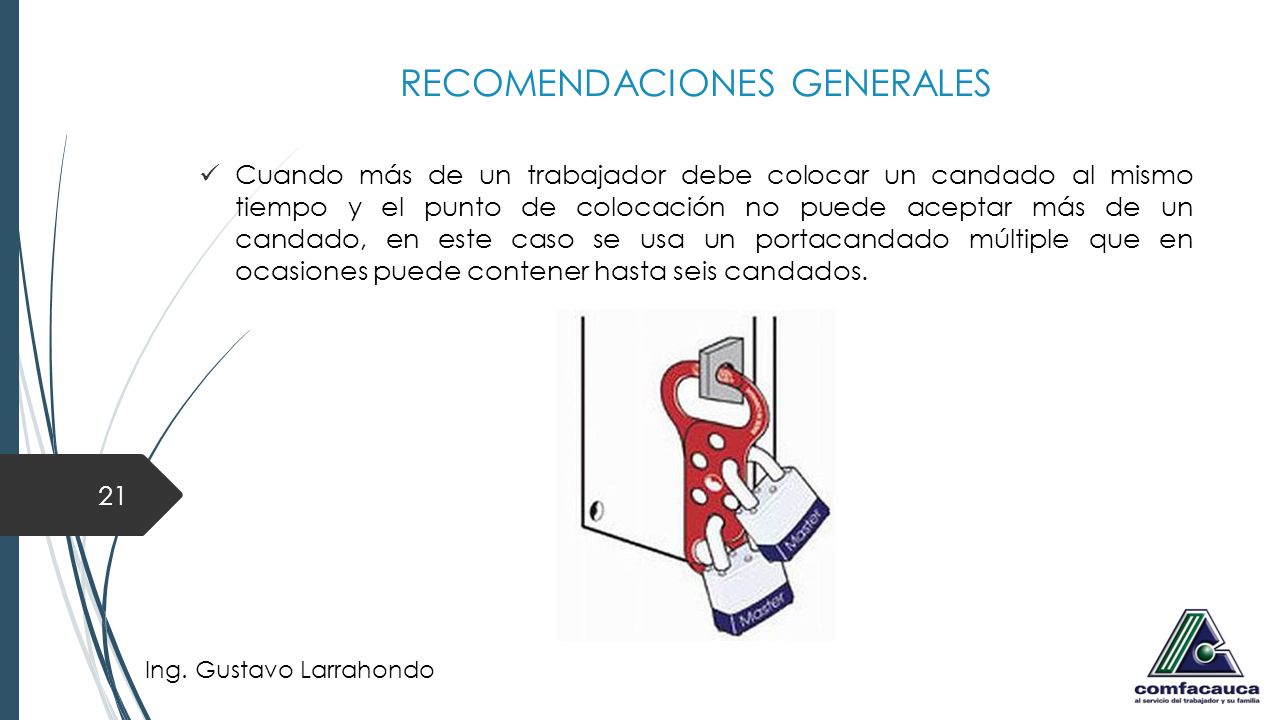

21 RECOMENDACIONES GENERALES
Cuando más de un trabajador debe colocar un candado al mismo tiempo y el punto de colocación no puede aceptar más de un candado, en este caso se usa un portacandado múltiple que en ocasiones puede contener hasta seis candados. Ing. Gustavo Larrahondo

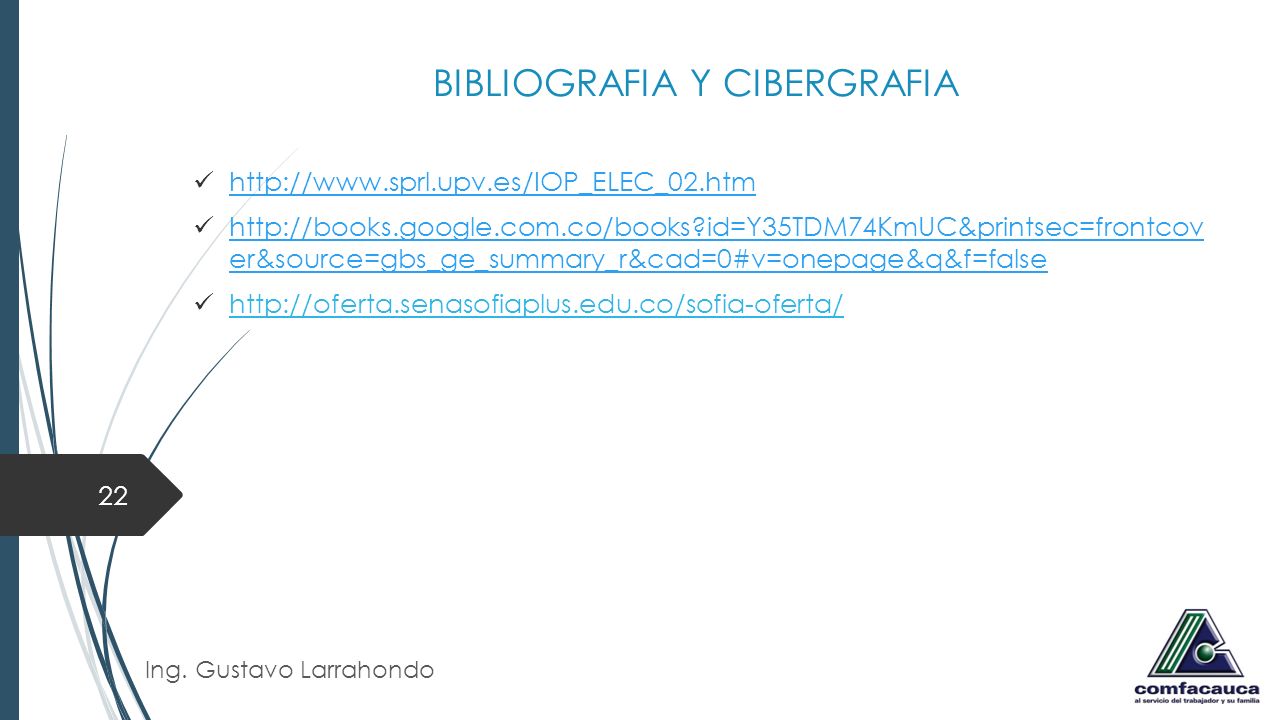

22 BIBLIOGRAFIA Y CIBERGRAFIA
er&source=gbs_ge_summary_r&cad=0#v=onepage&q&f=false Ing. Gustavo Larrahondo
