1 Instalación en Terrenos de los Reconectadores OSM

2 Detalles Críticos de la Instalación
No utilice los Bushings para mover el reconectador – use los puntos de agarre del equipo. Se recomienda fijar los pararrayos a la estructura del reconectador. El conductor de tierra del reconectador debe ir directamente a la tierra del poste. La tierra del Control debe fijarse directamente a la tierra del reconectador (lo mas corto posible). La seccion recomendada para el conductor de tierra es de 35 mm2. Use terminales prensados en los terminales del conductor de tierra. El cable de control debe fijarse al poste en algunos puntos. Mantenga al menos 15 cm de separación entre el cable de control y el conductor de tierra.

3 Montaje de Reconectador OSM38
Puntos de Elevación Orificio de Montaje (para perno Ø22, centros a 280 mm) Puntos de Aterrizaje (M12 bolt) Ventilación de Falla al Arco Perforación para amarras

4

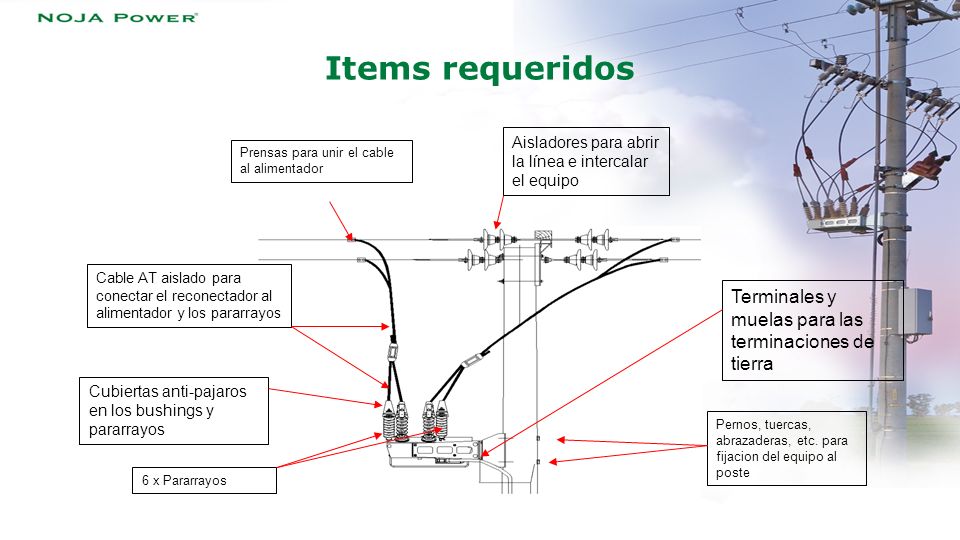

5 Items requeridos Terminales y muelas para las terminaciones de tierra
Aisladores para abrir la línea e intercalar el equipo Prensas para unir el cable al alimentador Cable AT aislado para conectar el reconectador al alimentador y los pararrayos Terminales y muelas para las terminaciones de tierra Cubiertas anti-pajaros en los bushings y pararrayos Pernos, tuercas, abrazaderas, etc. para fijacion del equipo al poste 6 x Pararrayos

6 Items requeridos Prensas para unir el cable al alimentador
Pernos, tuercas, abrazaderas, etc. para fijacion del trafo al poste Cable AT aislado para conectar el trafo al alimentador Terminales y muelas para las terminaciones de tierra Cubierta anti-pajaros para los bushings

7 Aterrizaje del Control

8 Aterrizaje del Tanque

9 Malas Prácticas

10

11 Sin cubiertas antipajaros
Montaje inseguro del reconectador Conexión a tierra defectuosa

12 Conexión a tierra defectuosa
Control instalado arriba del tanque Punto de entrada no sellado apropiadamente

13 Conexion a tierra defectuosa. conexion realizada en perno de montaje
