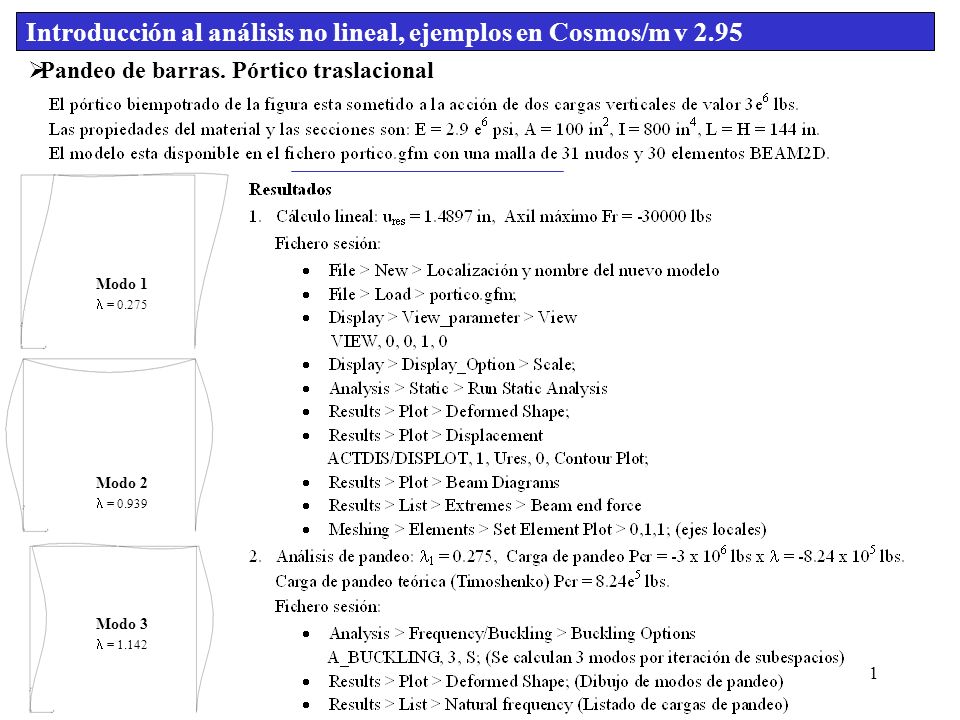

1 1 Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95  Pandeo de barras. Pórtico traslacional Modo 1 = 0.275 Modo 2 = 0.939 Modo 3 = 1.142

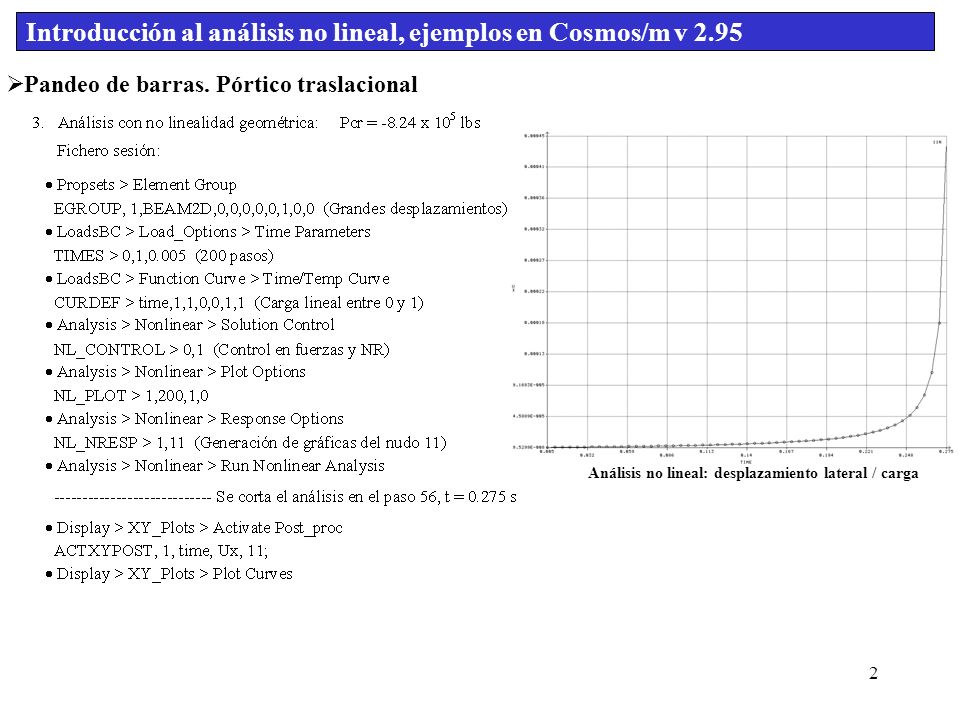

2 2  Pandeo de barras. Pórtico traslacional Análisis no lineal: desplazamiento lateral / carga Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

3 3 Modelo  Pandeo de barras. Estructura espacial de nudos articulados La estructura esta sometida a la acción de una carga vertical central (nudo 1) de valor Pz = -220 lbs. Calcular la respuesta lineal y no lineal de la estructura, y la carga de pandeo. El modelo esta disponible en el fichero 3dart.gfm Resultados: Calculo lineal: u z1 = -0.206 in,  1 = -0.297e5 psi Cálculo a pandeo: = 3.208, P cr = 707 lbs. Cálculo no lineal: = 0.7, P cr = 154 lbs. Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

4 4  No linealidad geométrica. Arandela Cónica Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

5 5  No linealidad geométrica. Arandela Cónica Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

6 6  No linealidad geométrica. Arandela Cónica Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

7 7  No linealidad geométrica. Arandela Cónica Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

8 8  No linealidad del material. Rigidizador transversal aligerado L 1 = 2 m L 2 = 3 m L 3 = 1.3 m L 4 = 0.7 m L 5 = 0.4 m R 1 = 0.5 m R 2 = 0.4 m E 2 = 5 x 10 6 KPa  = 0.3 K 2 = 1 KN/sºC Espesor t = 0.4 m L 6 = 0.9 m L 7 = 2 m L 8 = 0.65 m L 9 = 0.1 m L 10 = 1.6 m r = 0.1 m E 1 = 2.1 x 10 8 KPa  = 0.3  1 = 1 x 10 -5 ºC -1 K 1 = 1 KN/sºC  y = 2.6 x 10 5 KPa Espesor t Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

9 9  No linealidad del material. Rigidizador transversal aligerado Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95

10 10  No linealidad del material. Rigidizador transversal aligerado Introducción al análisis no lineal, ejemplos en Cosmos/m v 2.95
