CREATIVIDAD, ARTE Y PRECISIÓN

Presentación del tema: "CREATIVIDAD, ARTE Y PRECISIÓN"— Transcripción de la presentación:

1 CREATIVIDAD, ARTE Y PRECISIÓN
DIBUJO TÉCNICO “EL HOMBRE ES LA MEDIDA DE TODAS LAS COSAS” PROTÁGORAS

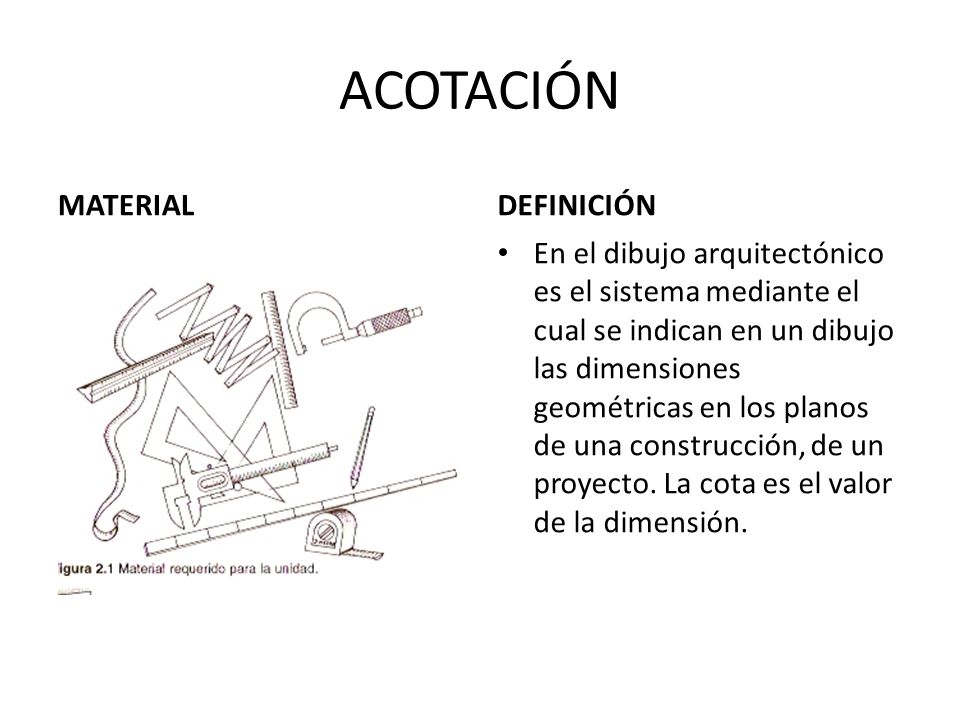

2 ACOTACIÓN MATERIAL DEFINICIÓN
En el dibujo arquitectónico es el sistema mediante el cual se indican en un dibujo las dimensiones geométricas en los planos de una construcción, de un proyecto. La cota es el valor de la dimensión.

3 ACOTACION DE UNA PLANTA ARQUITECTÓNICA

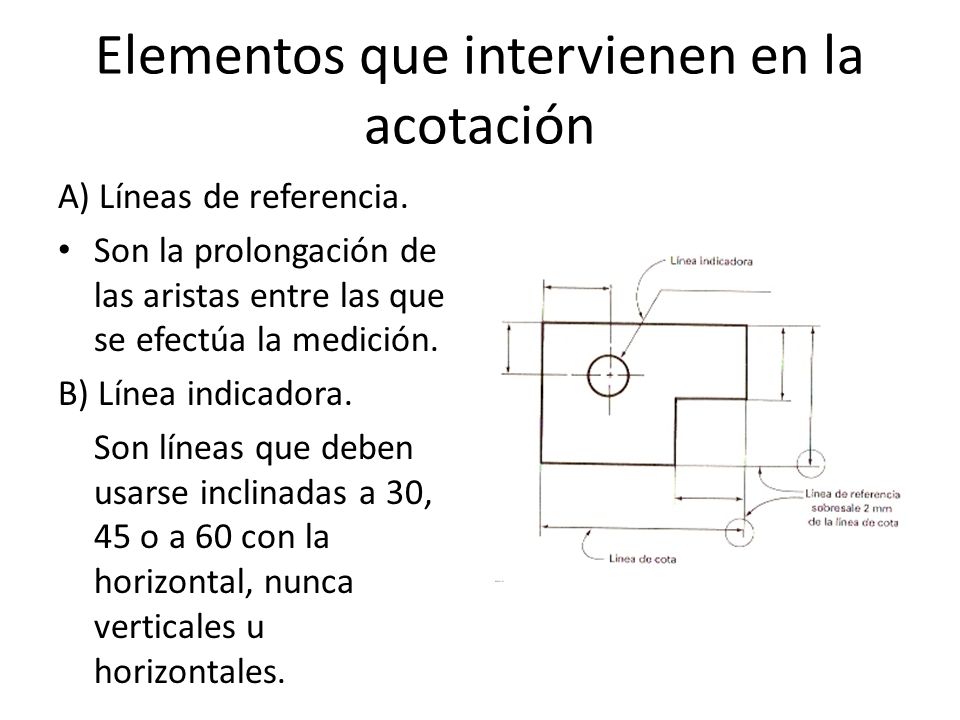

4 Elementos que intervienen en la acotación
A) Líneas de referencia. Son la prolongación de las aristas entre las que se efectúa la medición. B) Línea indicadora. Son líneas que deben usarse inclinadas a 30, 45 o a 60 con la horizontal, nunca verticales u horizontales.

5 Elementos que intervienen en la acotación
C) Líneas de cota. Sirven para limitar el alcance de las medidas. Son siempre paralelas a las superficies de la pieza tiene una punta de flecha en cada extremo.

6

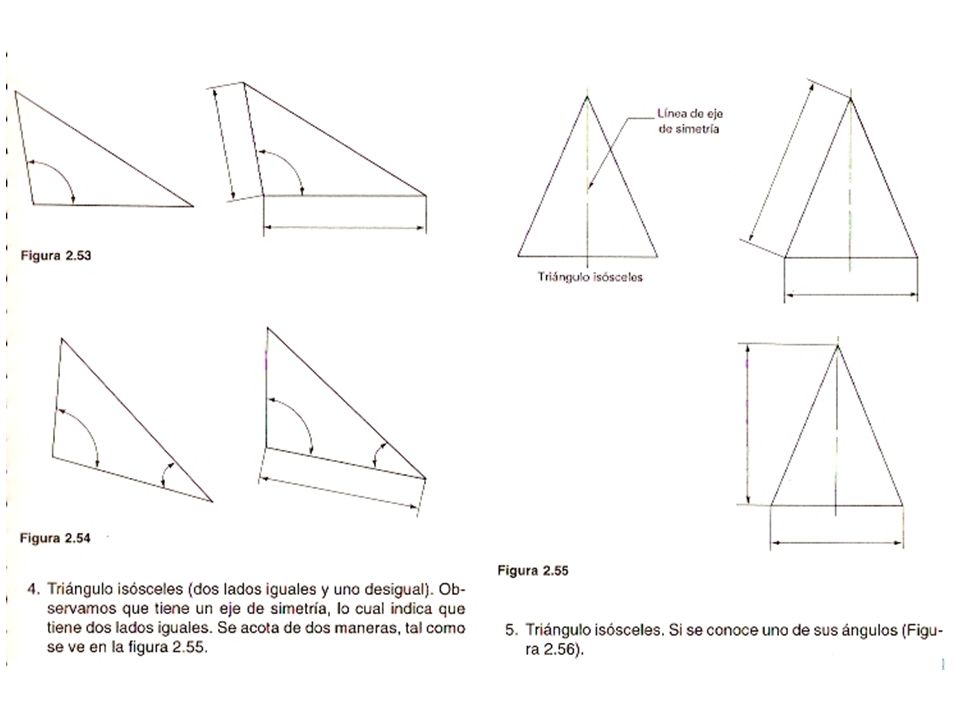

7

8

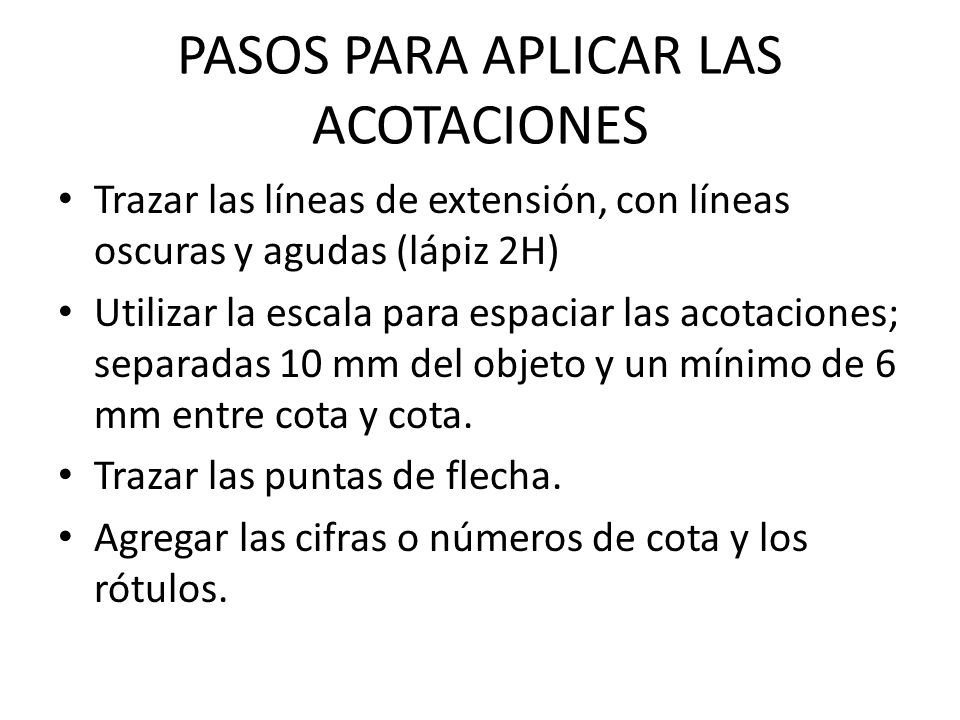

9 PASOS PARA APLICAR LAS ACOTACIONES
Trazar las líneas de extensión, con líneas oscuras y agudas (lápiz 2H) Utilizar la escala para espaciar las acotaciones; separadas 10 mm del objeto y un mínimo de 6 mm entre cota y cota. Trazar las puntas de flecha. Agregar las cifras o números de cota y los rótulos.

10
