Dibujo y Geometria Descriptiva 1 FAREM-Esteli Ing. Edson Rodriguez Dirigido a: I año de Ing. Industrial.

Copias: 1
UNIDAD IV: Acotación 4.1. Conceptos Concepto de Acotación Concepto de Cota Elementos de acotación Normas Generales de Acotación.

Presentaciones similares


Presentación del tema: "Dibujo y Geometria Descriptiva 1 FAREM-Esteli Ing. Edson Rodriguez Dirigido a: I año de Ing. Industrial."— Transcripción de la presentación:

1 Dibujo y Geometria Descriptiva 1 FAREM-Esteli Ing. Edson Rodriguez Dirigido a: I año de Ing. Industrial

2 UNIDADES Tecnicas del trazado con instrumentos 1.1 Materiales e instrumentos de dibujo 1.2 Formatos y cajetines normalizados 1.3 Lineas de dibujo tecnico 1.4 Rotulado tecnico 1.5 Escalas para dibujo tecnico 1.6Fundamentos del acotado Construcciones geometricas 2.1 Construcciones geometricas basicas 2.2 Arcos y circunferencias 2.3 Tangencias 2.4 Trazado de curvas

3 UNIDADES Tecnicas de trazado a mano alzada 3.1 Tecnicas de trazado a mano alzada 3.2 Trazado del croquis en proyecciones ortogonales 3.3 Trazado del croquis en proyecciones axonometricas Proyecciones Ortogonales 4.1 Proyeccion del punto 4.2 Proyeccion de la recta 4.3 Proyeccion del plano 4.4 Proyecciones de poliedro y cuerpos de revolucion 4.5 Proyecciones de vistas multiples

4 Materiales y Elementos de Dibujo

5 Formatos de cajetin

6 Escalas de dibujo tecnico Las escalas convencionales son escalas 1:10 1:25 1:50 1:100 1:200 Ejemplo la escala 1:100, se interpreta asi: 1 cm en la regla equivale a 1 m en plano

7 Conceptos: Acotación: La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas Acotación: La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas Concepto de Cota: Valor numérico que se ubica sobre la línea de cota (parte media), o en las formas que se indican, cuando las características del cuerpo así lo aconsejan Concepto de Cota: Valor numérico que se ubica sobre la línea de cota (parte media), o en las formas que se indican, cuando las características del cuerpo así lo aconsejan.

8 2 mm. 7 mm. 59 Línea de cotaFlechasCotaLíneas auxiliares de cota Elementos de la Acotación Fuente: La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm.

9 Aparecerán las cotas necesarias para que la pieza quede definida. Aparecerán las cotas necesarias para que la pieza quede definida. Las cotas no deben repetirse, se colocarán las mínimas necesarias. Las cotas no deben repetirse, se colocarán las mínimas necesarias. Las cotas se colocarán en la vista que mejor defina la magnitud acotada. Las cotas se colocarán en la vista que mejor defina la magnitud acotada. Todas las cotas se expresarán en la misma unidad. Todas las cotas se expresarán en la misma unidad. Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). Las cifras de cota quedarán encima de la línea de cota y en su misma dirección. Las cifras de cota quedarán encima de la línea de cota y en su misma dirección. Normas Generales deAcotación Normas Generales de Acotación Fuente:

10 Indicaciones especiales: Arcos, cuerdas y ángulos Fuente: Para acotar las cuerdas, encima de la linea de cota se pone la longitud de la cuerda Para acotar el arco, se pone una linea de cota como la que muestra la imagen con la longitud del arco 60º Al acotar ángulos se pone la misma linea de cota que para los arcos y se pone cuantos grados abarca el ángulo

11 35 Acotación de Diámetros Fuente: 30 La línea de cota no puede coincidir con los ejes de simetría. Los arcos mayores de 180º se acotarán con su diámetro. Las líneas de cota se colocarán en diferentes ángulos.

12 Acotación de Diámetros Fuente: La línea de cota no puede coincidir con los ejes de simetría. Los arcos mayores de 180º se acotarán con su diámetro. Las líneas de cota se colocarán en diferentes ángulos O No se acotarán más de dos circunferencias concéntricas. El resto se acotarán en otra vista. Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia.

13 Acotación de Arcos y Radios Los arcos menores o iguales a 180º se acotarán con su radio La flecha y la cifra de cota irán por fuera si hubiera poco espacio. R 90 Si no conocemos el centro del arco colocaremos delante de la cifra de cota el símbolo de radio R. La línea llevará la misma dirección que si fuera un radio.

14 Tipos de Acotación EN PARALELO EN SERIE MEDIANTE COTAS SUPERPUESTAS

15 Acotación por coordenadas A B D C X = 0 Y = 10 X = 15 Y = 25 X = 45 Y = -5 X = 50 Y = 45 CON TABLA: Se colocan las coordenadas en forma de tabla SIN TABLA : Se colocan las coordenadas al lado de cada punto

16 Tipos de Flechas Hay diferentes tipos de flechas normalizadas; estos son algunos de ellos

17 Símbolos que preceden a la cifra de cota DiámetroRadio de esfera RadioDiámetro de esfera Cuadrado R SR S

18 Inscripción de las cifras de cota Existen dos métodos de inscripción de cotas: MÉTODO 1 Las cifras de cota se colocan paralelamente a sus líneas de cota, centradas, por encima y ligeramente separadas de éstas. Deben ser leídas desde abajo o desde la derecha

19 Inscripción de las cifras de cota MÉTODO 2 Las cifras deben inscribirse para ser leídas desde abajo. Las líneas de cota no horizontales se cortan a la mitad para poner la cifra

20 Acotación de Aristas Las líneas de cota no pueden coincidir con las aristas......ni ser continuación de ellas......ni pueden coincidir con los ejes

21 Se trazan perpendiculares a la línea a acotar o en algunos casos oblicuas siendo siempre paralelas entre ellas. Las líneas de simetría se pueden utilizar como líneas auxiliares de cota. Las piezas con chaflanes o redondeadas se acotaran entre los puntos de intersección de las prolongaciones de las aristas. Las líneas de referencia y las de cota no se deben cortar. Acotación de Aristas

22 Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Acotación de Aristas

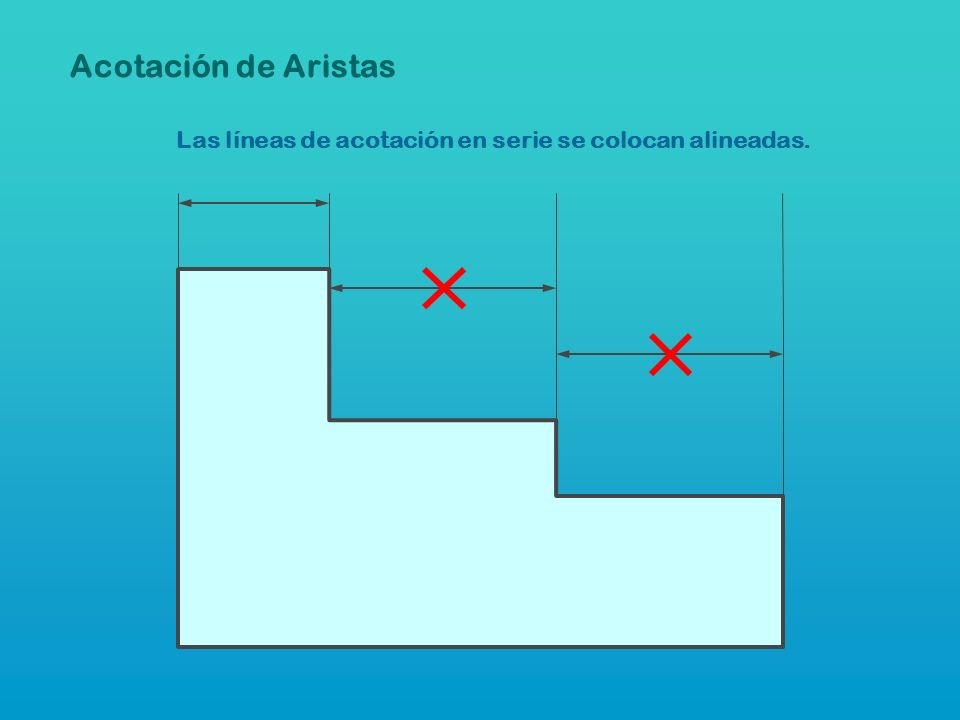

23 Las líneas de acotación en serie se colocan alineadas. Acotación de Aristas

24 Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Para evitarlo en la acotación en paralelo colocaremos las cotas mayores más alejadas y las menores más cerca de la figura.

25 Si las flechas quedan muy juntas se sacan fuera de las líneas auxiliares Si la cifra de cota tiene poco espacio se colocará fuera, a la derecha Si las flechas no se pueden sacar afuera se sustituyen por un punto......y las cifras se sacarán con una línea de referencia man- teniendo su dirección. Acotación de Aristas

26 Acotación de Simetría.

27 TIPOS DE COTAS EN LOS PLANOS ARQUITECTÓNICOS Fuente: Graciela Rugama metros

28

29

30

31

32 II Unidad Construcciones Geometricas

33 LA CIRCUNFERENCIA Y EL CÍRCULO

34 Elementos de la circunferencia centro

35 Elementos de la circunferencia arco

36 Elementos de la circunferencia

37 radio

38 Elementos de la circunferencia diámetro

39 Elementos de la circunferencia cuerda

40 Elementos del círculo semicírculo

41 Elementos del círculo sector circular

42 Elementos del círculo segmento circular

43 POSICIONES RELATIVAS DE DOS CIRCUNFERENCIAS EXTERIORES TANGENTES EXTERIORES TANGENTES INTERIORES SECANTES INTERIORES CONCÉNTRICAS

44 POSICIONES RELATIVAS DE CIRCUNFERENCIA Y RECTA EXTERIORESTANGENTES SECANTES 90º

45 Tarea Bajar de blog :www.erods.wordpress.comwww.erods.wordpress.com –Uso de escuadras –Rotulado y escalas –Acotacion –Investigar Proyecciones Ortogonales –Nota: Traer instrumentos para dibujar mañana en sala de dibujo
