Entrenamiento Básico de CCTV Los sistemas de CCTV han cambiado tanto en las últimas fechas que ahora tenemos la necesidad de hacer un parteaguas con.

Presentación del tema: "Entrenamiento Básico de CCTV Los sistemas de CCTV han cambiado tanto en las últimas fechas que ahora tenemos la necesidad de hacer un parteaguas con."— Transcripción de la presentación:

1

2

3 Entrenamiento Básico de CCTV Los sistemas de CCTV han cambiado tanto en las últimas fechas que ahora tenemos la necesidad de hacer un parteaguas con los sistemas convencionales, con los Integrados o digitales. Aunque los nuevos sistemas siguen utilizando las bases de los convencionales.

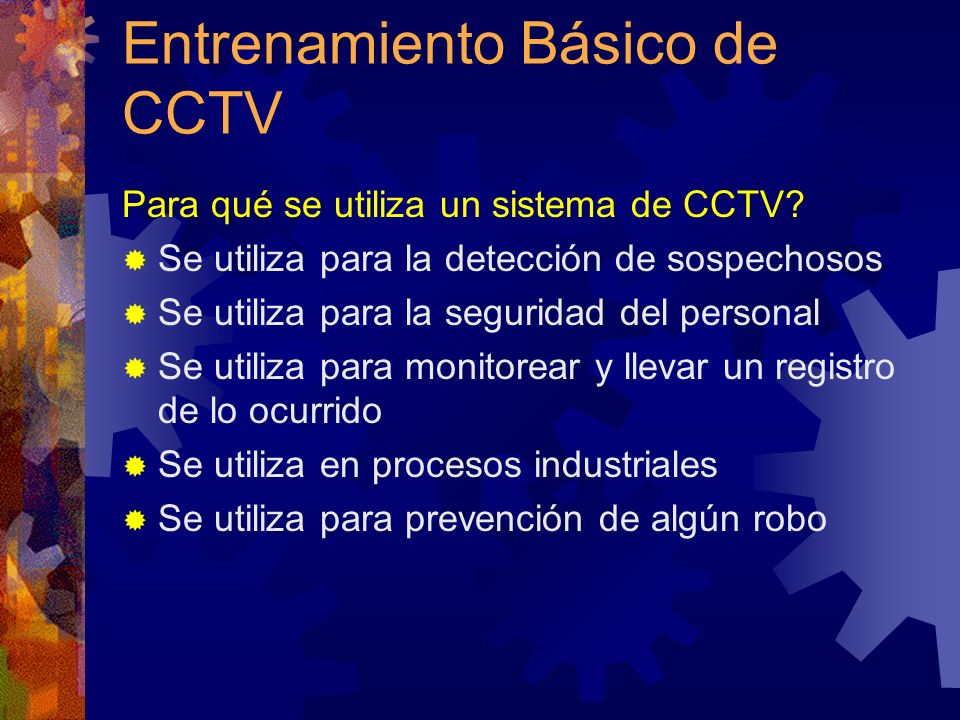

4 Entrenamiento Básico de CCTV Para qué se utiliza un sistema de CCTV?  Se utiliza para la detección de sospechosos  Se utiliza para la seguridad del personal  Se utiliza para monitorear y llevar un registro de lo ocurrido  Se utiliza en procesos industriales  Se utiliza para prevención de algún robo

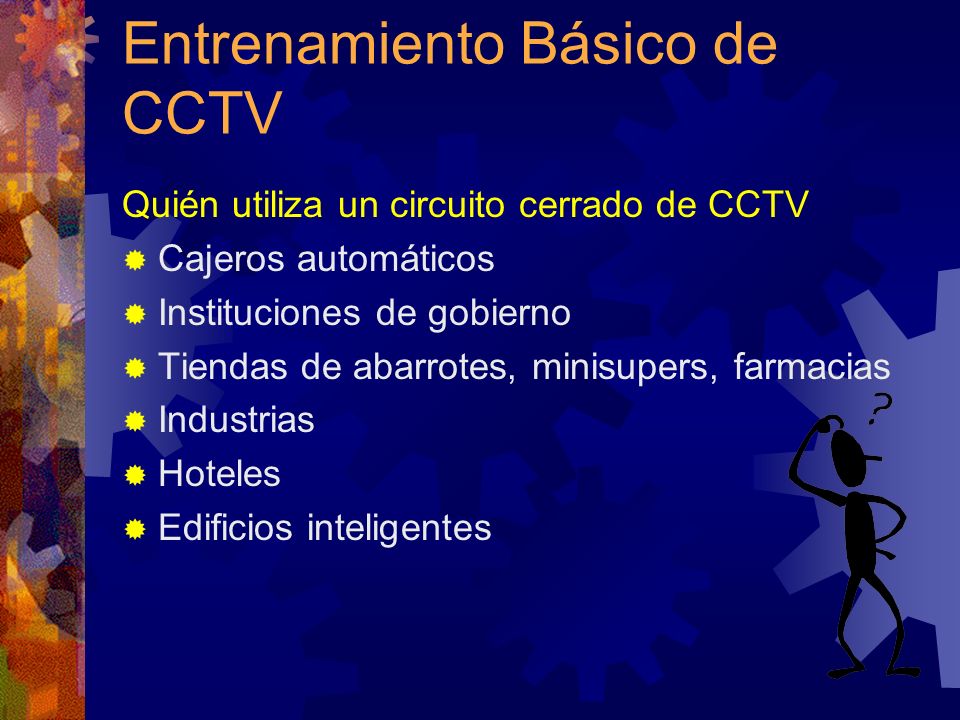

5 Entrenamiento Básico de CCTV Quién utiliza un circuito cerrado de CCTV  Cajeros automáticos  Instituciones de gobierno  Tiendas de abarrotes, minisupers, farmacias  Industrias  Hoteles  Edificios inteligentes

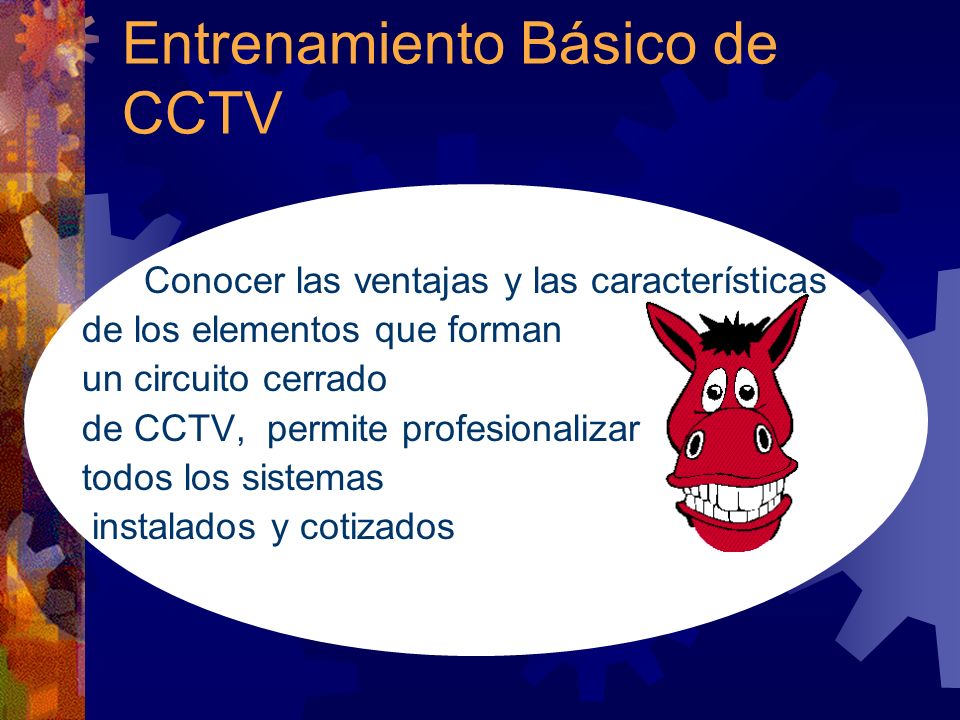

6 Entrenamiento Básico de CCTV Conocer las ventajas y las características de los elementos que forman un circuito cerrado de CCTV, permite profesionalizar todos los sistemas instalados y cotizados

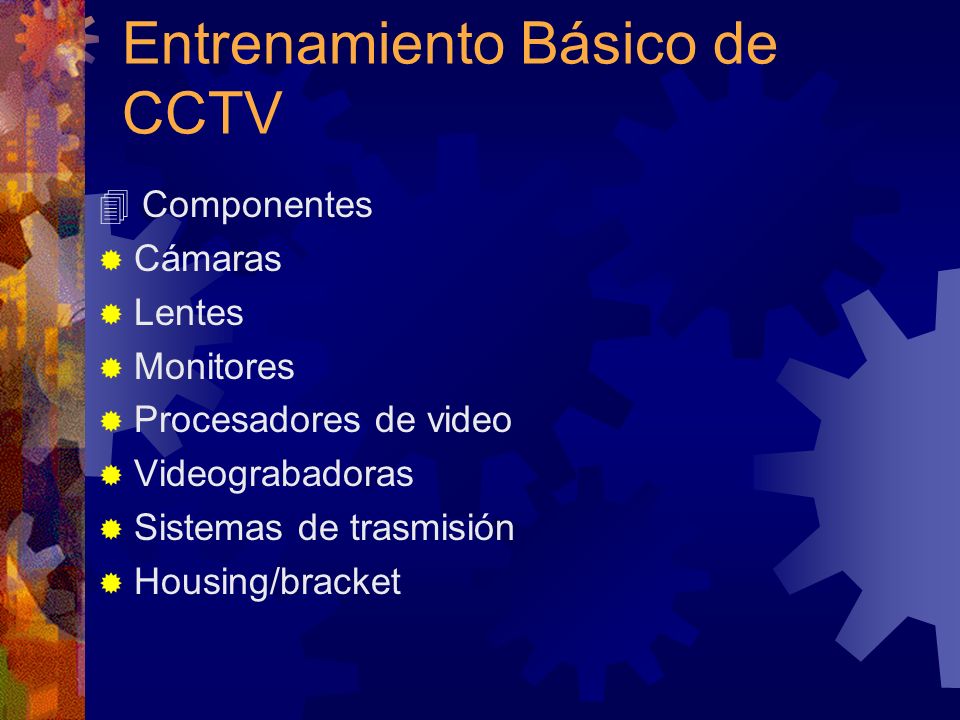

7 Entrenamiento Básico de CCTV  Componentes  Cámaras  Lentes  Monitores  Procesadores de video  Videograbadoras  Sistemas de trasmisión  Housing/bracket

8 Entrenamiento Básico de CCTV Cámaras Caracteristicas: CCD  Formato  Tipo de alimentación  Lux rating  Resolución alta / baja  Autoiris incorporado a la cámara

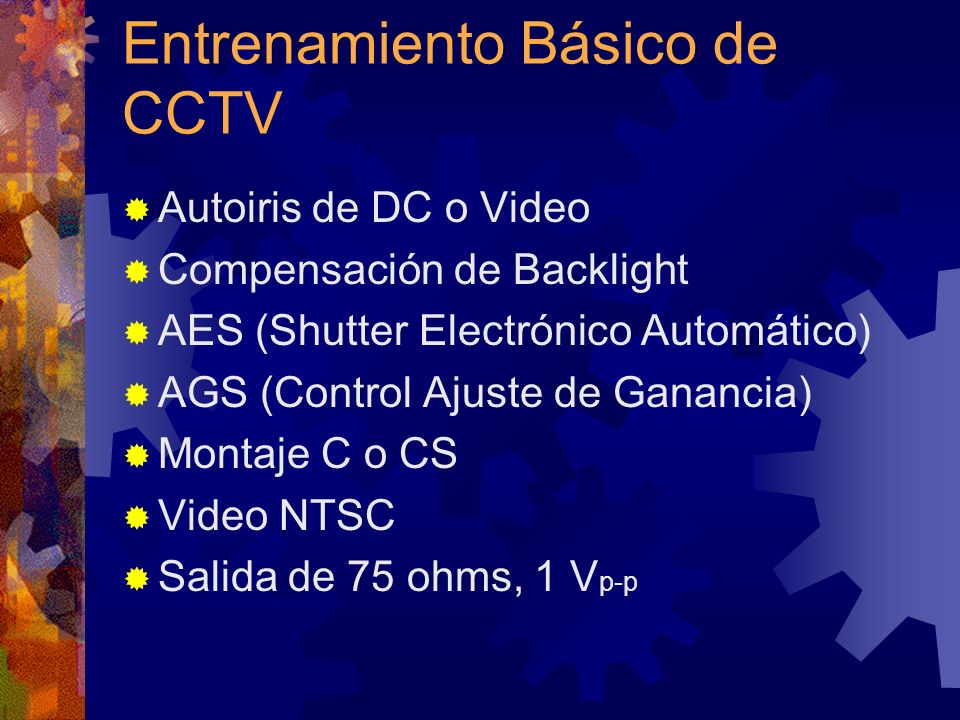

9 Entrenamiento Básico de CCTV  Autoiris de DC o Video  Compensación de Backlight  AES (Shutter Electrónico Automático)  AGS (Control Ajuste de Ganancia)  Montaje C o CS  Video NTSC  Salida de 75 ohms, 1 V p-p

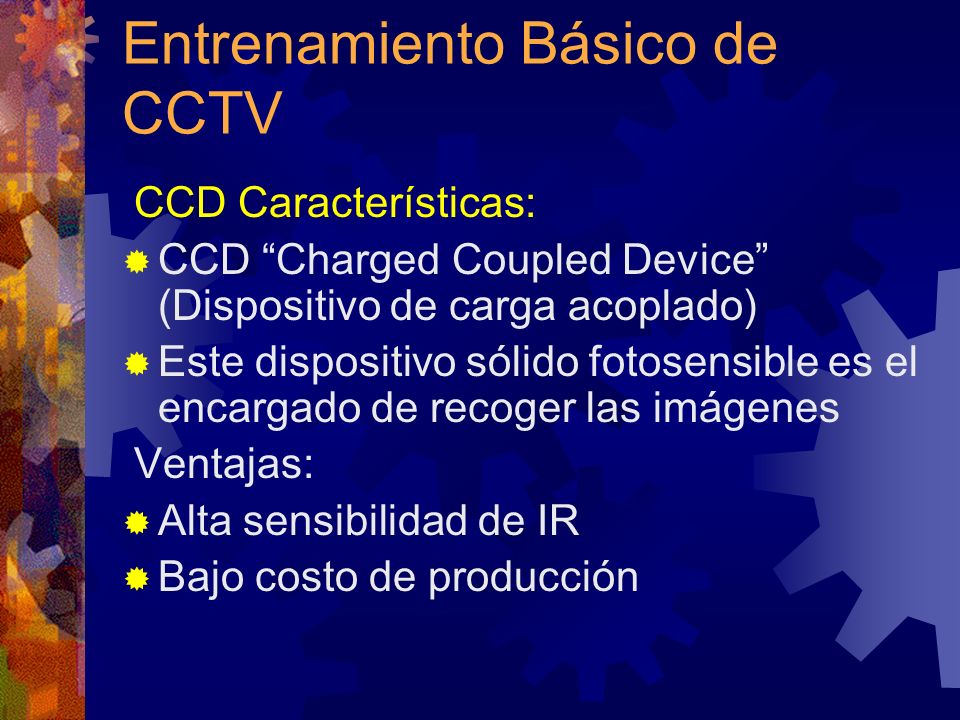

10 Entrenamiento Básico de CCTV CCD Características:  CCD “Charged Coupled Device” (Dispositivo de carga acoplado)  Este dispositivo sólido fotosensible es el encargado de recoger las imágenes Ventajas:  Alta sensibilidad de IR  Bajo costo de producción

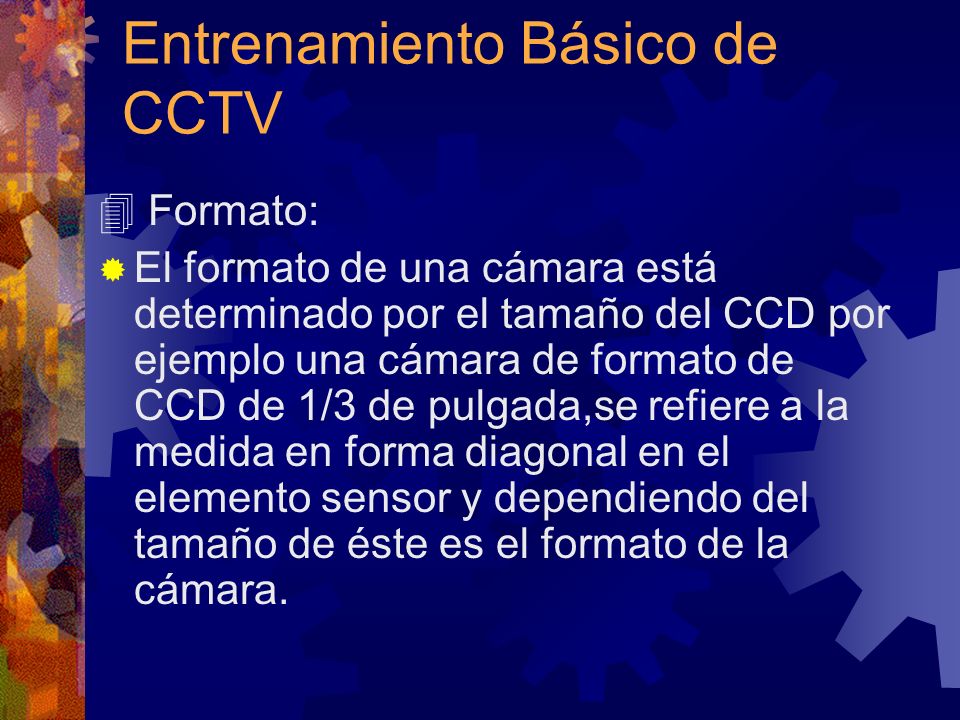

11 Entrenamiento Básico de CCTV  Formato:  El formato de una cámara está determinado por el tamaño del CCD por ejemplo una cámara de formato de CCD de 1/3 de pulgada,se refiere a la medida en forma diagonal en el elemento sensor y dependiendo del tamaño de éste es el formato de la cámara.

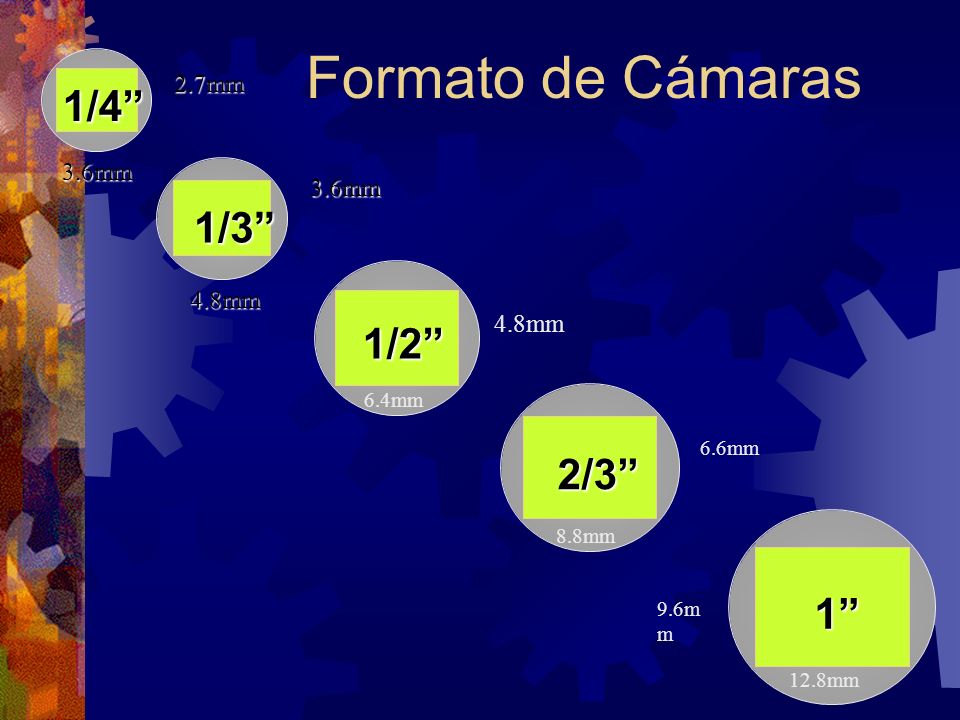

12 Formato de Cámaras 1/4” 1/3” 1/2” 2/3” 1” 2.7mm 3.6mm 4.8mm 3.6mm 4.8mm 6.4mm 6.6mm 8.8mm 9.6m m 12.8mm

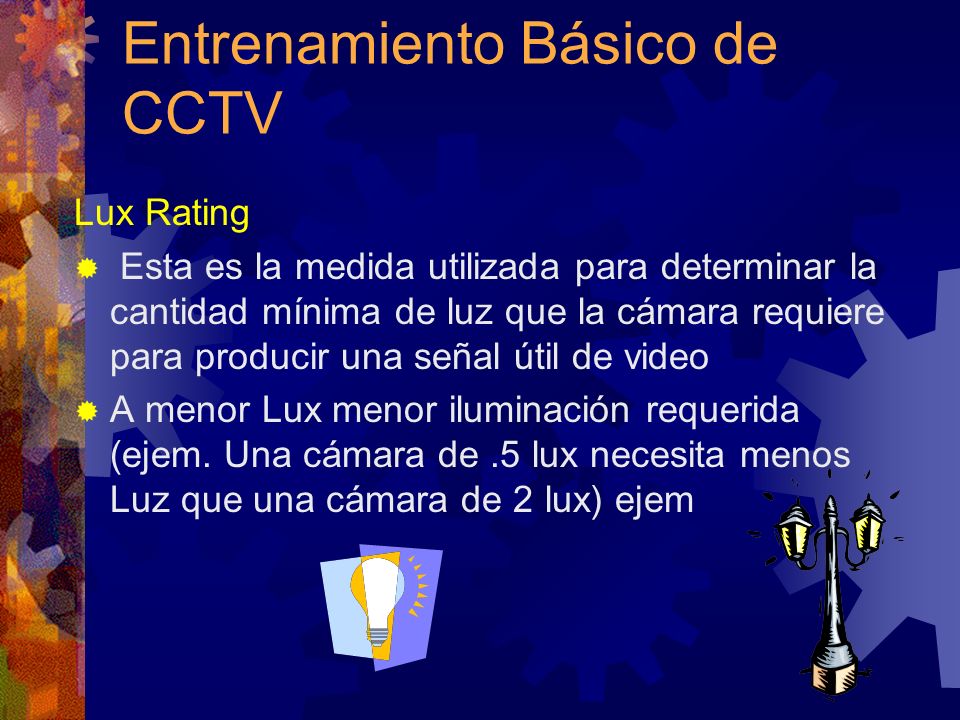

13 Entrenamiento Básico de CCTV Lux Rating  Esta es la medida utilizada para determinar la cantidad mínima de luz que la cámara requiere para producir una señal útil de video  A menor Lux menor iluminación requerida (ejem. Una cámara de.5 lux necesita menos Luz que una cámara de 2 lux) ejem

14 Entrenamiento Básico de CCTV

15 Resolución B y N  Alta res. 580+ líneas  Baja res. 470+ líneas COLOR  Alta res 480+ líneas  Baja res 380+ líneas

16 Entrenamiento Básico de CCTV Auto iris incorporado  Las cámaras actuales usan el sensor de imagen CCD el cual tiene un control automático de iris interno  Todas las cámaras que Syscom ofrece tienen este control automático  Algunas cámaras tienen un switch para seleccionar on/off “EI” (iris electrónico)

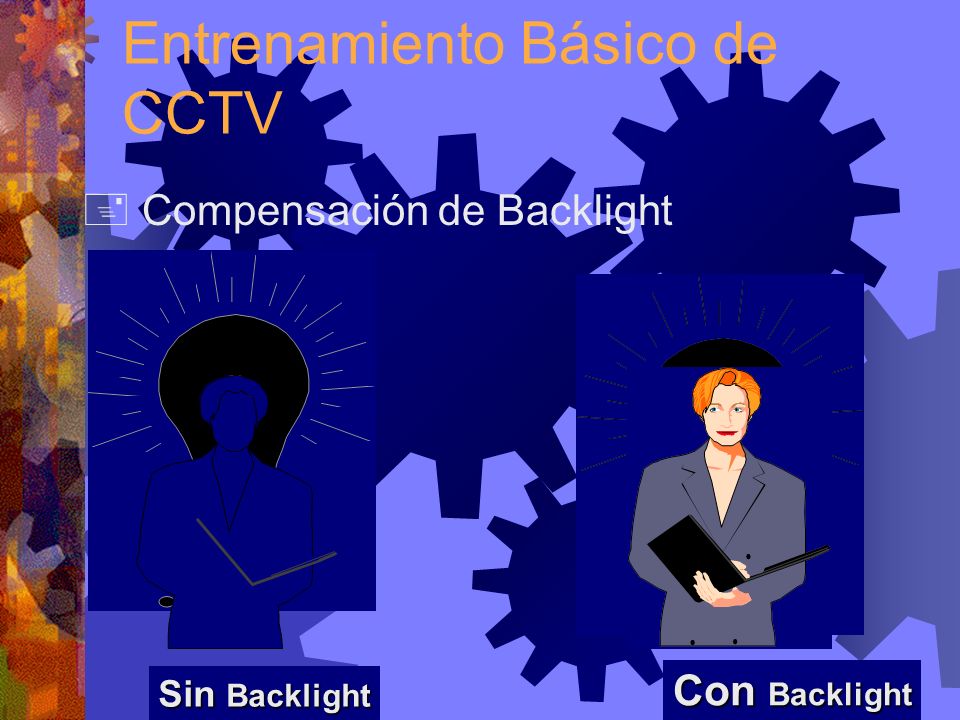

17 Entrenamiento Básico de CCTV  Compensación de Backlight Sin Backlight Con Backlight

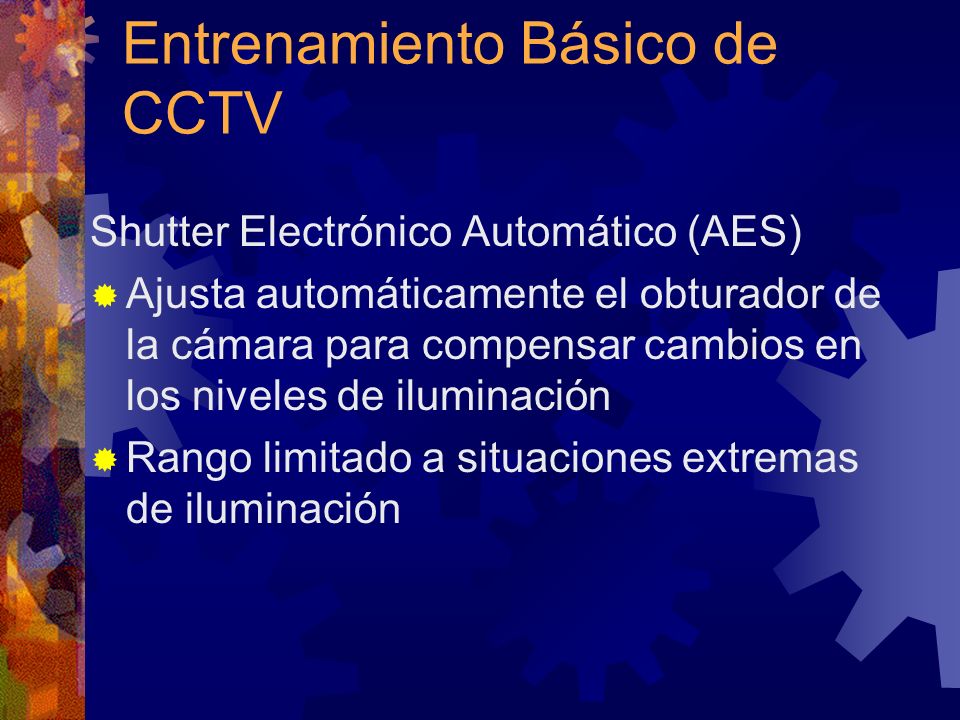

18 Entrenamiento Básico de CCTV Shutter Electrónico Automático (AES)  Ajusta automáticamente el obturador de la cámara para compensar cambios en los niveles de iluminación  Rango limitado a situaciones extremas de iluminación

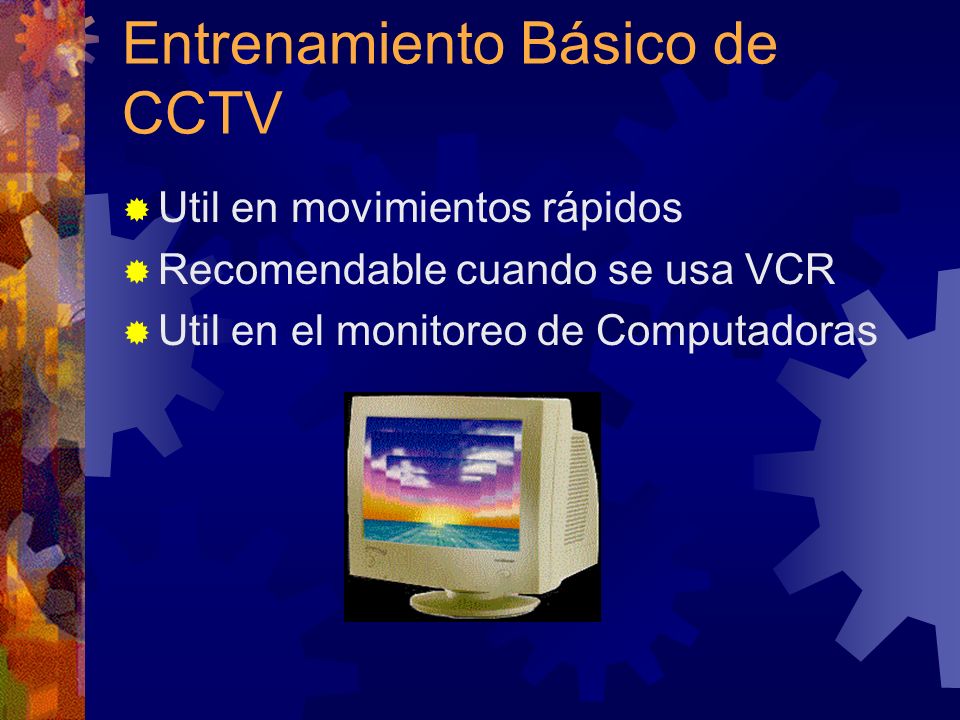

19 Entrenamiento Básico de CCTV  Util en movimientos rápidos  Recomendable cuando se usa VCR  Util en el monitoreo de Computadoras

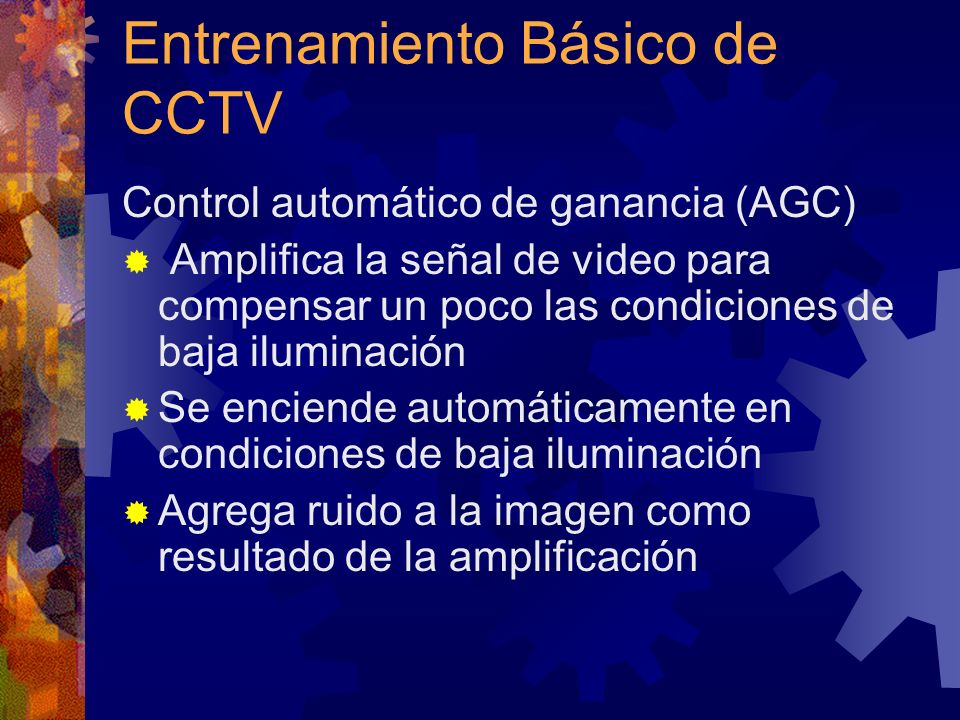

20 Entrenamiento Básico de CCTV Control automático de ganancia (AGC)  Amplifica la señal de video para compensar un poco las condiciones de baja iluminación  Se enciende automáticamente en condiciones de baja iluminación  Agrega ruido a la imagen como resultado de la amplificación

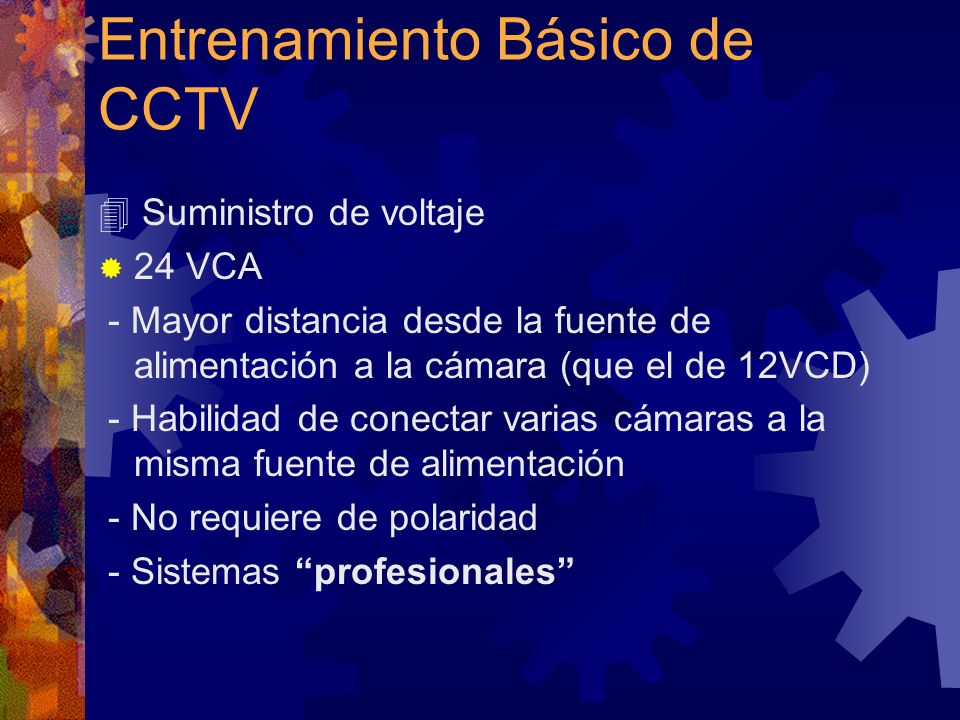

21 Entrenamiento Básico de CCTV  Suministro de voltaje  24 VCA - Mayor distancia desde la fuente de alimentación a la cámara (que el de 12VCD) - Habilidad de conectar varias cámaras a la misma fuente de alimentación - No requiere de polaridad - Sistemas “profesionales”

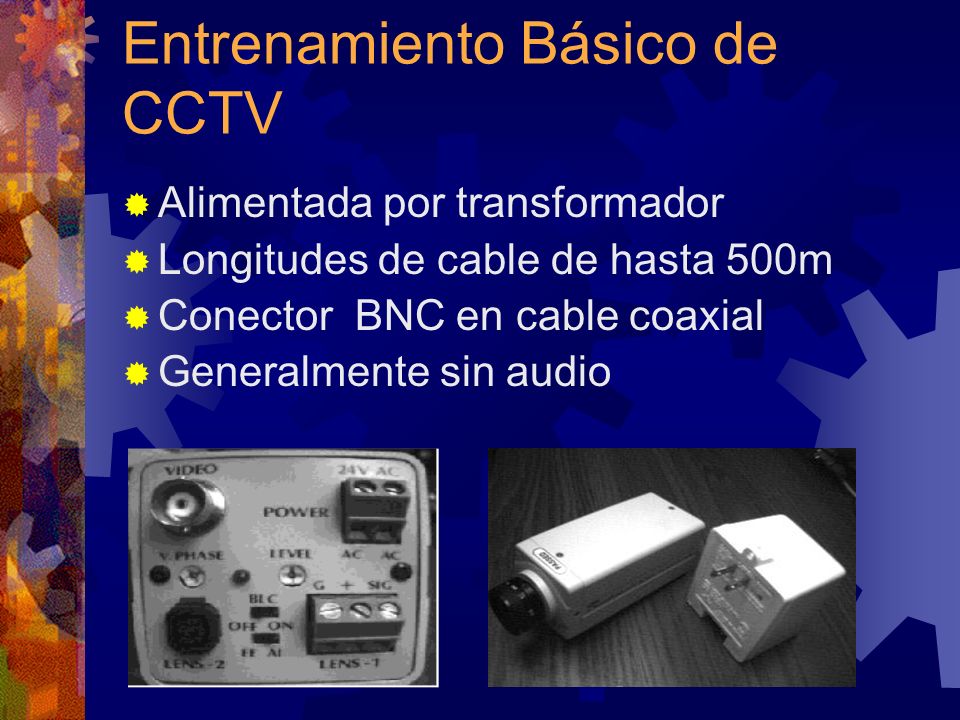

22 Entrenamiento Básico de CCTV  Alimentada por transformador  Longitudes de cable de hasta 500m  Conector BNC en cable coaxial  Generalmente sin audio

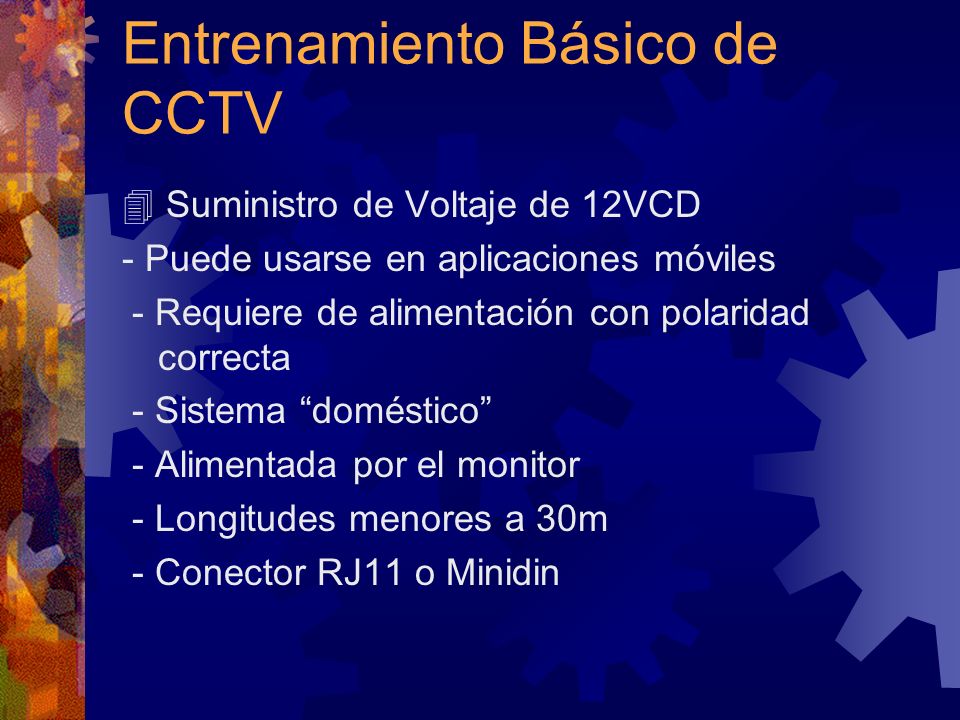

23 Entrenamiento Básico de CCTV  Suministro de Voltaje de 12VCD - Puede usarse en aplicaciones móviles - Requiere de alimentación con polaridad correcta - Sistema “doméstico” - Alimentada por el monitor - Longitudes menores a 30m - Conector RJ11 o Minidin

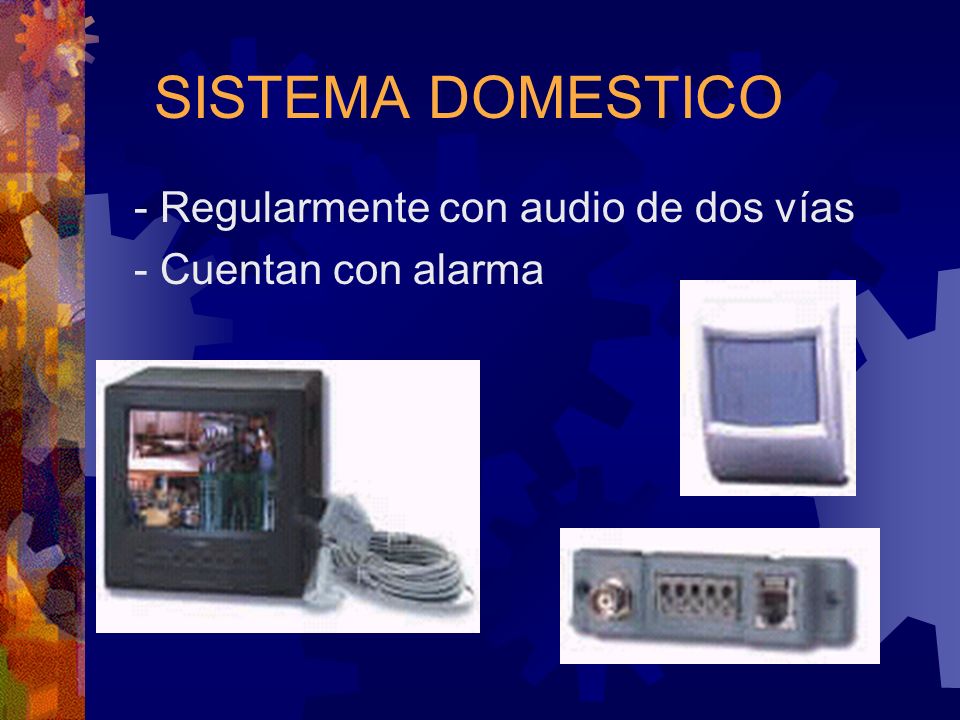

24 SISTEMA DOMESTICO - Regularmente con audio de dos vías - Cuentan con alarma

25 Entrenamiento Básico de CCTV Cámaras ocultas  Miniatura y pinhole  Lente de 3.5mm a 5.5mm  Poca cobertura de visión  Alimentación de 9 a 12VCD  Requiere de buena iluminación  Completamente discretas.

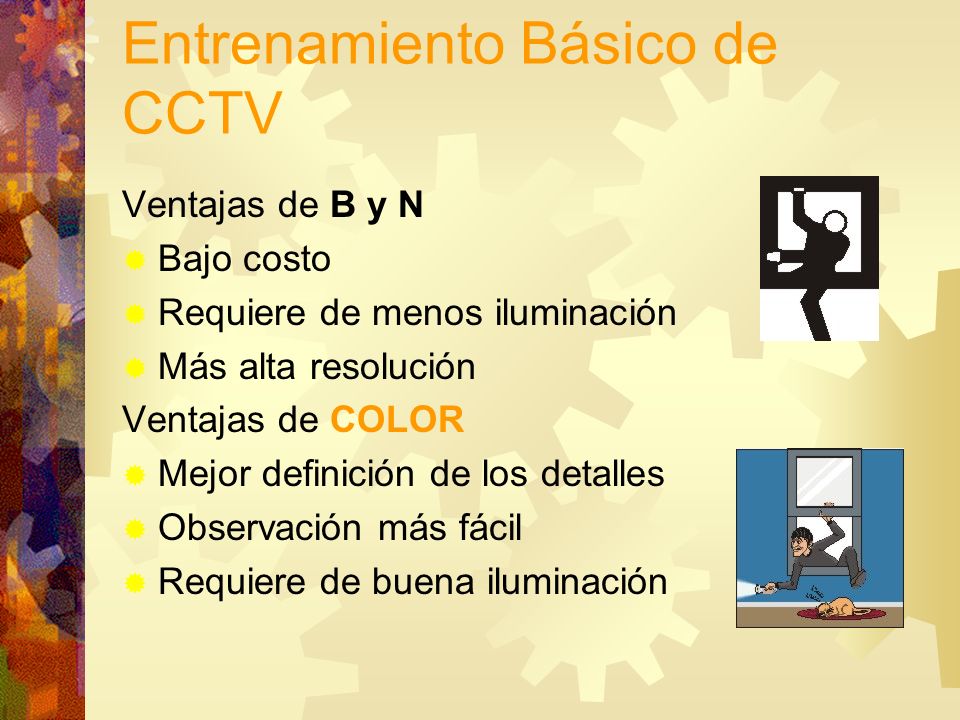

26 Entrenamiento Básico de CCTV Ventajas de B y N  Bajo costo  Requiere de menos iluminación  Más alta resolución Ventajas de COLOR  Mejor definición de los detalles  Observación más fácil  Requiere de buena iluminación

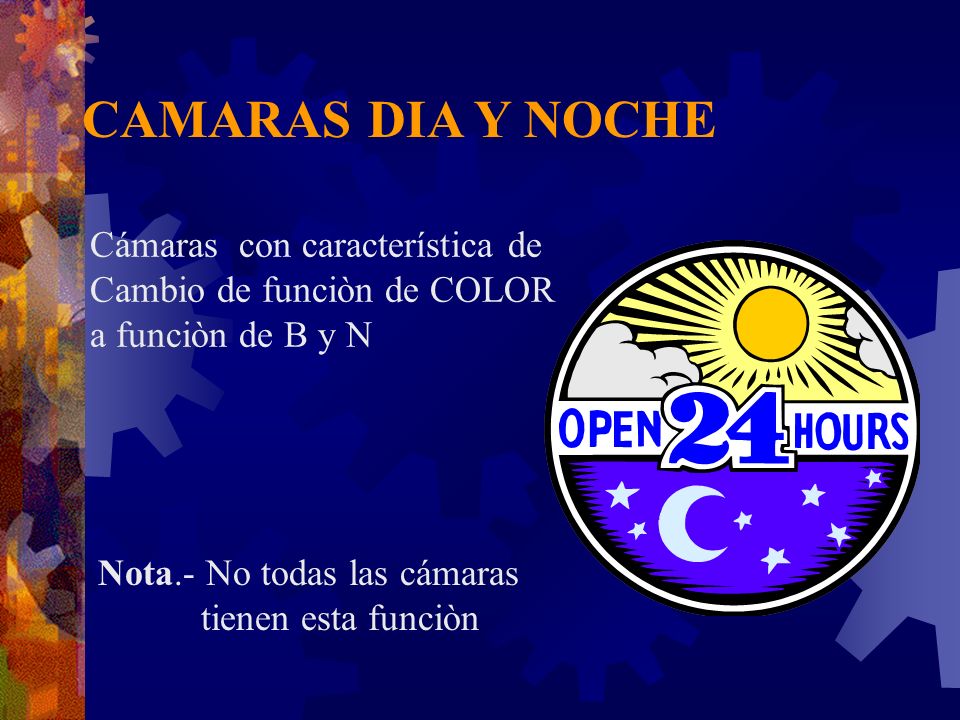

27 CAMARAS DIA Y NOCHE Cámaras con característica de Cambio de funciòn de COLOR a funciòn de B y N Nota.- No todas las cámaras tienen esta funciòn

28

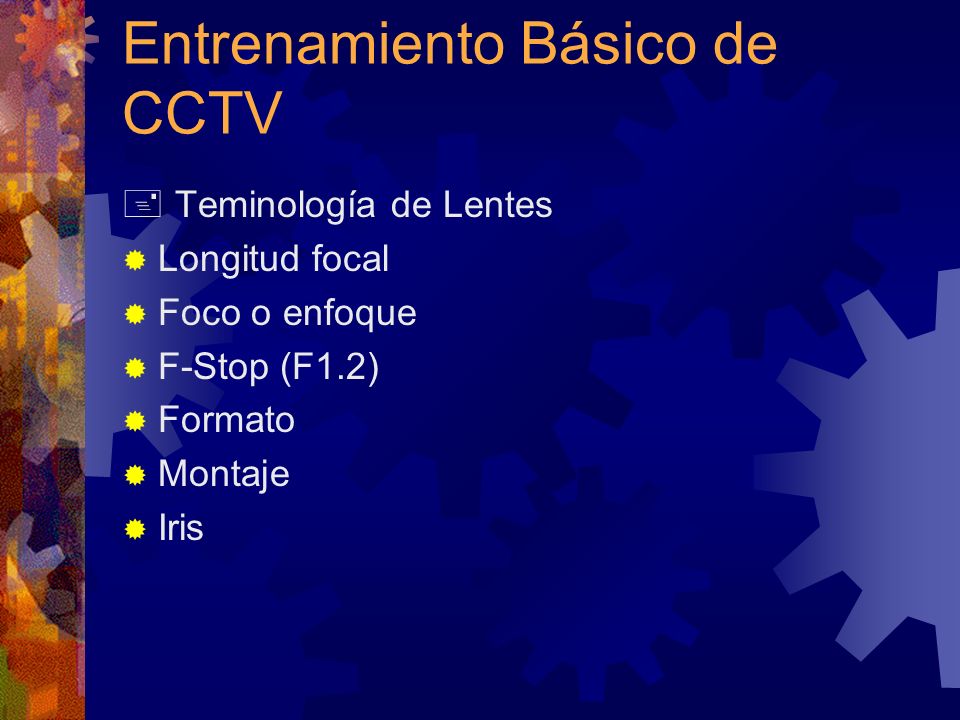

29 Entrenamiento Básico de CCTV  Teminología de Lentes  Longitud focal  Foco o enfoque  F-Stop (F1.2)  Formato  Montaje  Iris

30 Entrenamiento Básico de CCTV Tipos de lentes  Todos los lentes se encuentran disponibles en cuatro configuraciones distintas: Súper gran angular, gran angular, estándar y telefoto o zoom.

31 Entrenamiento Básico de CCTV Longitud Focal  Es la distancia que existe entre el CCD de la cámara y el primer cristal del lente y dependiendo la distancia se califican los lentes.Ejem. A menor milímetros más campo de visión(Gran angular). A mayor milímetros menos ángulo de visión pero más distancia ( Telefoto o Zoom)

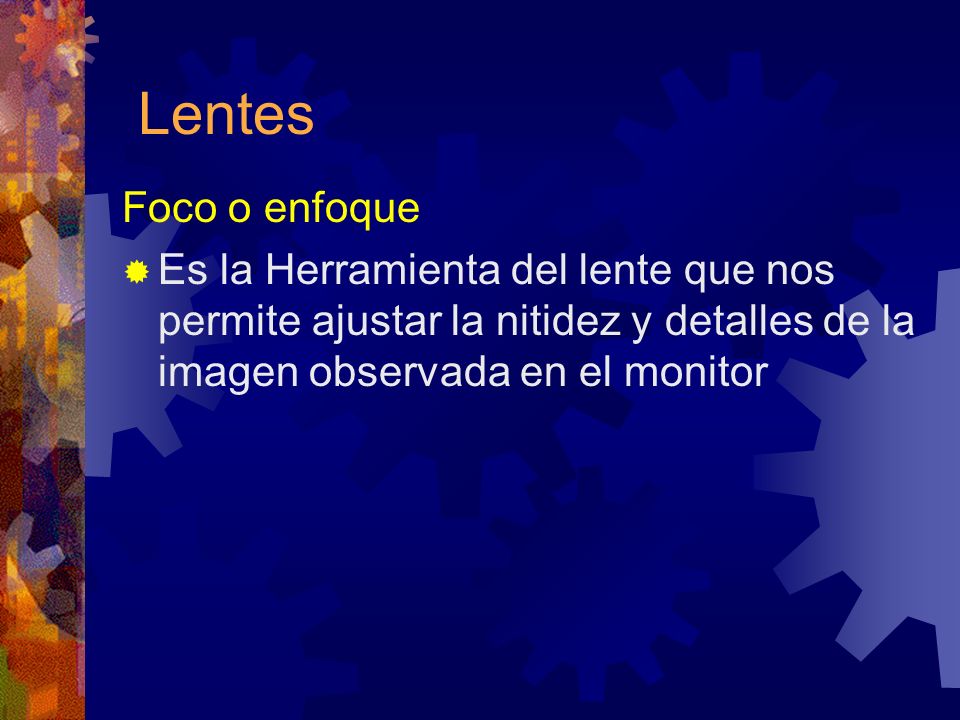

32 Lentes Foco o enfoque  Es la Herramienta del lente que nos permite ajustar la nitidez y detalles de la imagen observada en el monitor

33 Entrenamiento Básico de CCTV Tipos de mecanismos de Iris  Iris fijo  Iris manual  Autoiris - Auto-iris DC - Auto-iris de Video

34 Entrenamiento Básico de CCTV  El iris es un dispositivo mecánico controlado manualmente, electrónicamente a través de la cámara (DC) o controlado, directamente por el lente(Autoiris de Video), que se encuentra dentro del lente que controla la cantidad de luz que entra al centro del CCD si los cambios de iluminación son muy bruscos, entonces éste se cierra para no dejar pasar tanta luz, esto sin comprometer la calidad de la imagen.

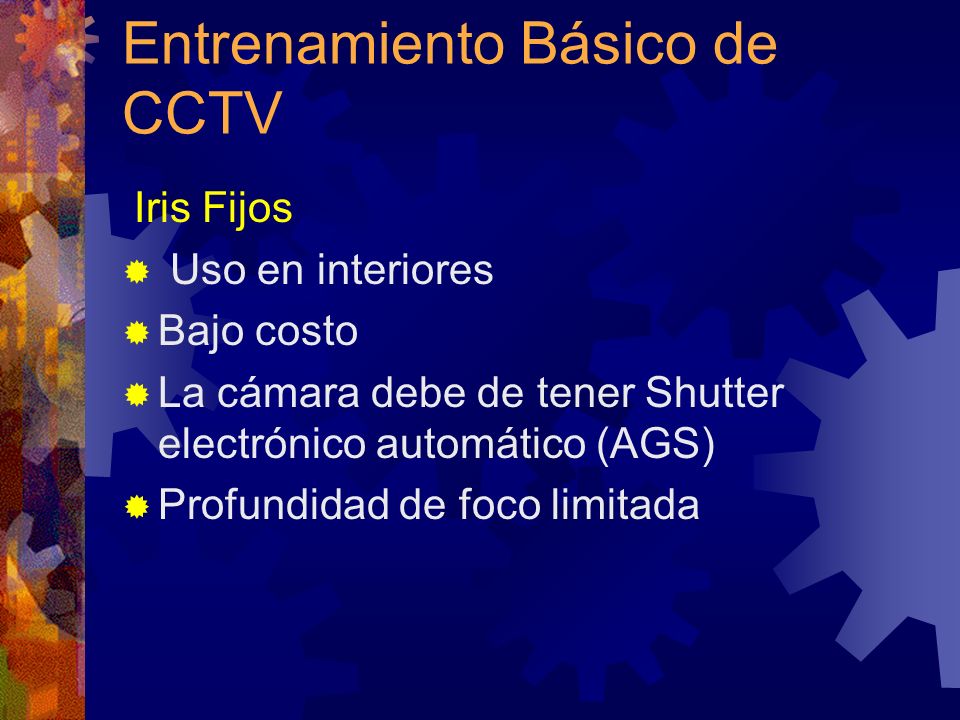

35 Entrenamiento Básico de CCTV Iris Fijos  Uso en interiores  Bajo costo  La cámara debe de tener Shutter electrónico automático (AGS)  Profundidad de foco limitada

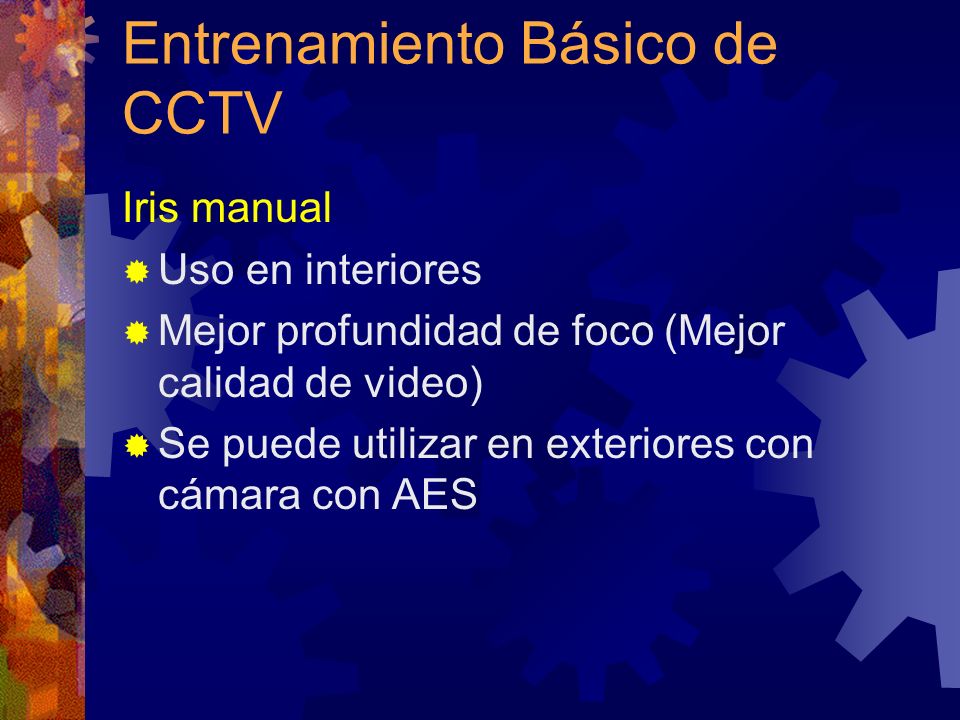

36 Entrenamiento Básico de CCTV Iris manual  Uso en interiores  Mejor profundidad de foco (Mejor calidad de video)  Se puede utilizar en exteriores con cámara con AES

37 Entrenamiento Básico de CCTV Autoiris de Video  Para uso en interior o exterior  Costo más alto  Amplio rango de cambios de iluminación  El circuito de control está en el lente

38 Entrenamiento Básico de CCTV Autoiris de DC mismo beneficios excepto que:  Menor costo que el tipo video  El circuito de control está en la cámara  Fácil de instalar (plug and play)

39 Entrenamiento Básico de CCTV Iris motorizado de lente Zoom  Uso en interiores o exteriores  Permite control manual para cambios de niveles de iluminación  Habilidad para llevar el iris más cerrado o abierto, lo que permite un control de auto-iris

40 Entrenamiento Básico de CCTV F-Stop  El propósito de los filtros es controlar la luz sin comprometer la calidad de la imagen durante el día  Un filtro F1.4 reduce la cantidad de luz ambiente en un 50% Un filtro de F2 reduce al 25% de la luz original 14,000 fc7,000 fc 3,500 fc 1,750 fc 875 fc Luz ambiente F1.4F2F2.8F5.6

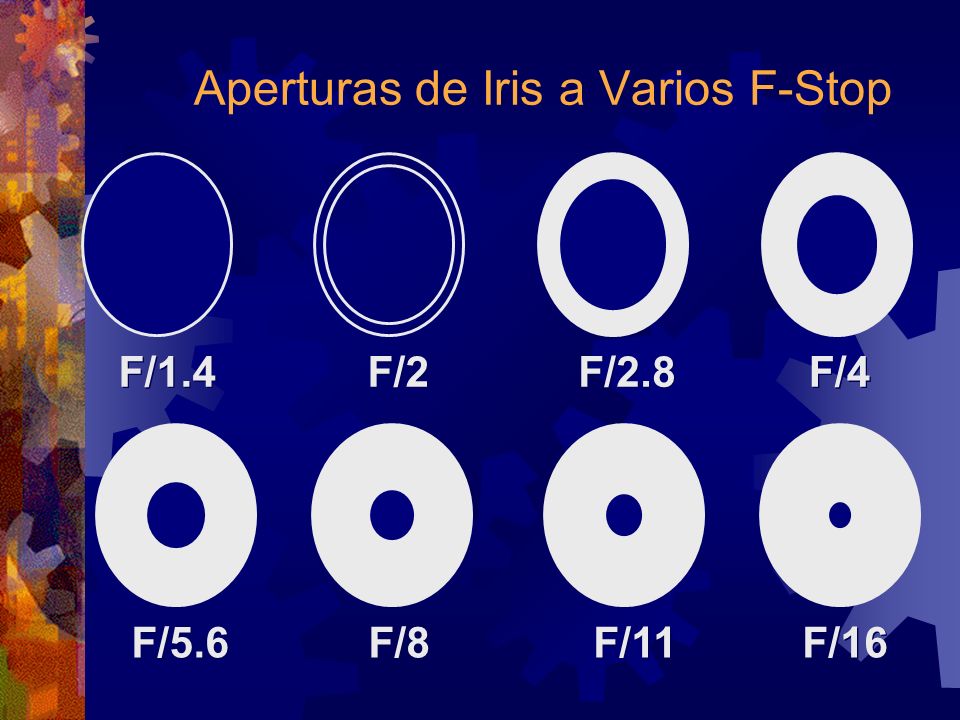

41 Aperturas de Iris a Varios F-Stop F/1.4 F/2 F/2.8 F/4 F/5.6 F/8 F/11 F/16

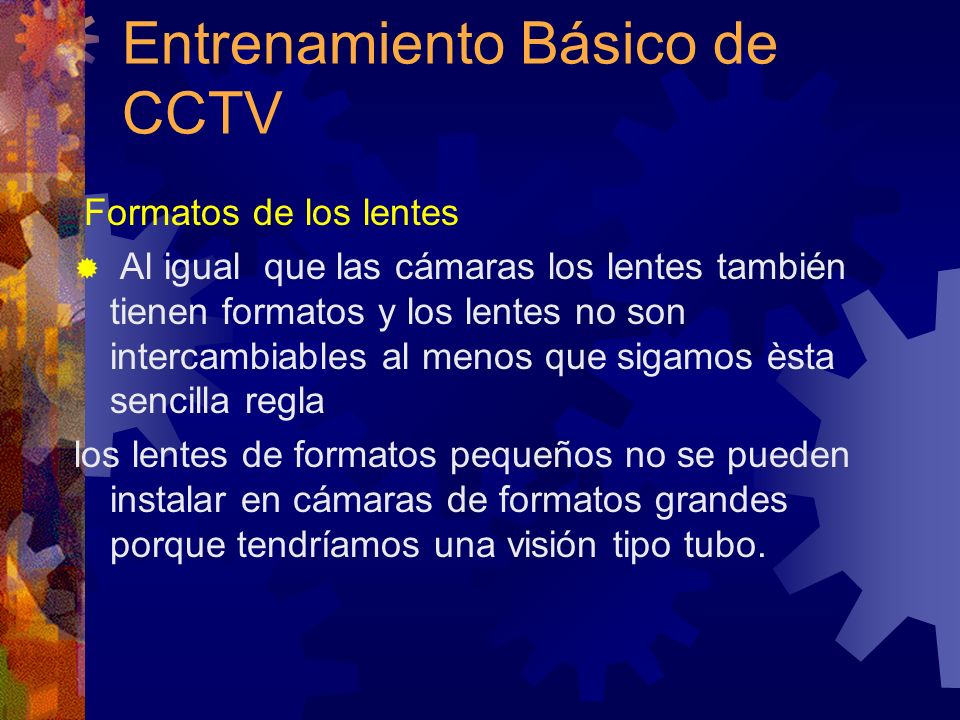

42 Entrenamiento Básico de CCTV Formatos de los lentes  Al igual que las cámaras los lentes también tienen formatos y los lentes no son intercambiables al menos que sigamos èsta sencilla regla los lentes de formatos pequeños no se pueden instalar en cámaras de formatos grandes porque tendríamos una visión tipo tubo.

43 Entrenamiento Básico de CCTV

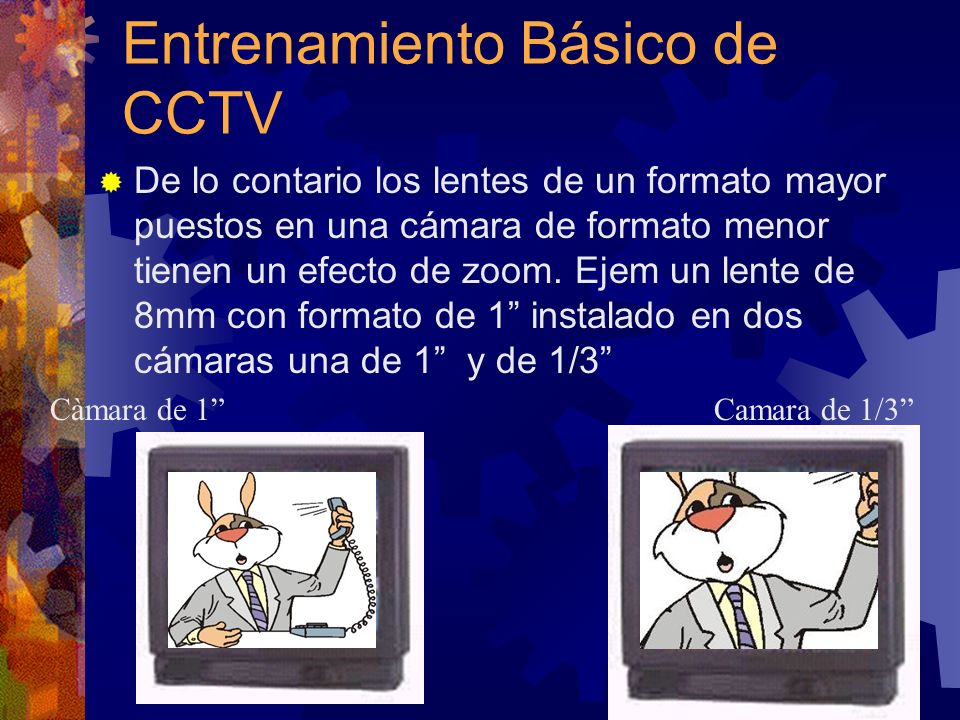

44  De lo contario los lentes de un formato mayor puestos en una cámara de formato menor tienen un efecto de zoom. Ejem un lente de 8mm con formato de 1” instalado en dos cámaras una de 1” y de 1/3” Camara de 1/3”Càmara de 1”

45 Entrenamiento Básico de CCTV  Guía de intercambio de lentes Formato del lente Formato de la Cámara Factor multiplicador 1” 2/3” 1.45 1” 1/2” 2.00 1” 1/4” 3.56 2/3” 1/2” 1.37 2/3” 1/3” 1.83 2/3” 1/4” 1.83 1/2” 1/3” 1.45 Ejem. Un lente de 12.5mm de un formato de 1”, instalado en una cámara de un formato de 1/2” 12.5mm X 2.0 = 25mm

46 Entrenamiento Básico de CCTV Montajes de los lentes Montaje C vs CS Cámara montaje “CS” SENSOR CCD Lent e “CS” Cámara montaje “C” SENSOR CCD Lente “C” 12.5mm 17.5mm

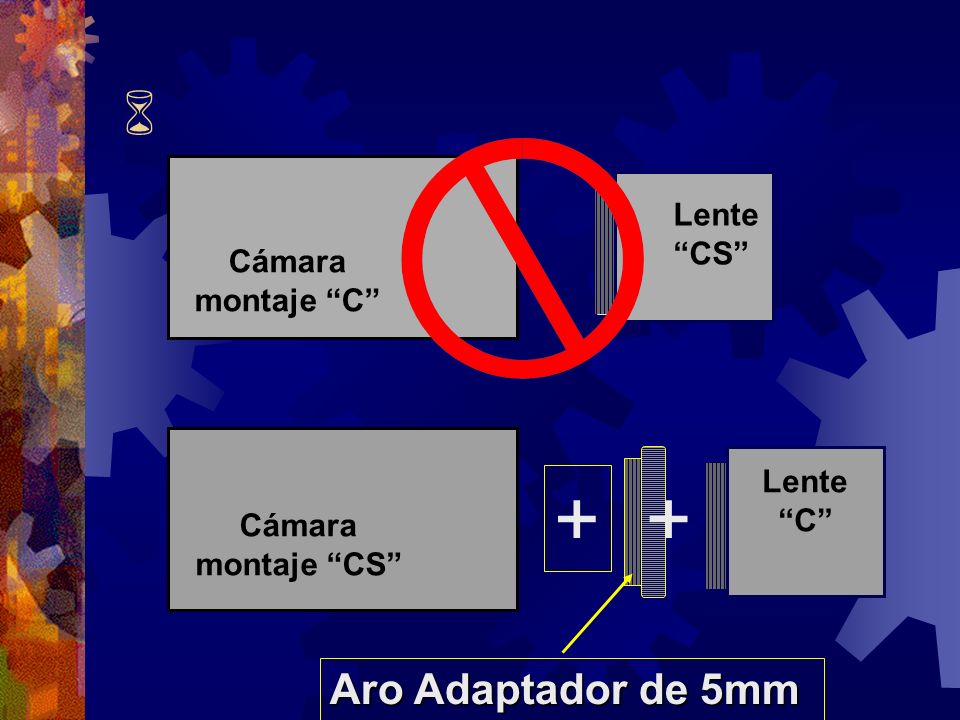

47  Cámara montaje “C” Lente “CS” Cámara montaje “CS” + Aro Adaptador de 5mm Lente “C” +

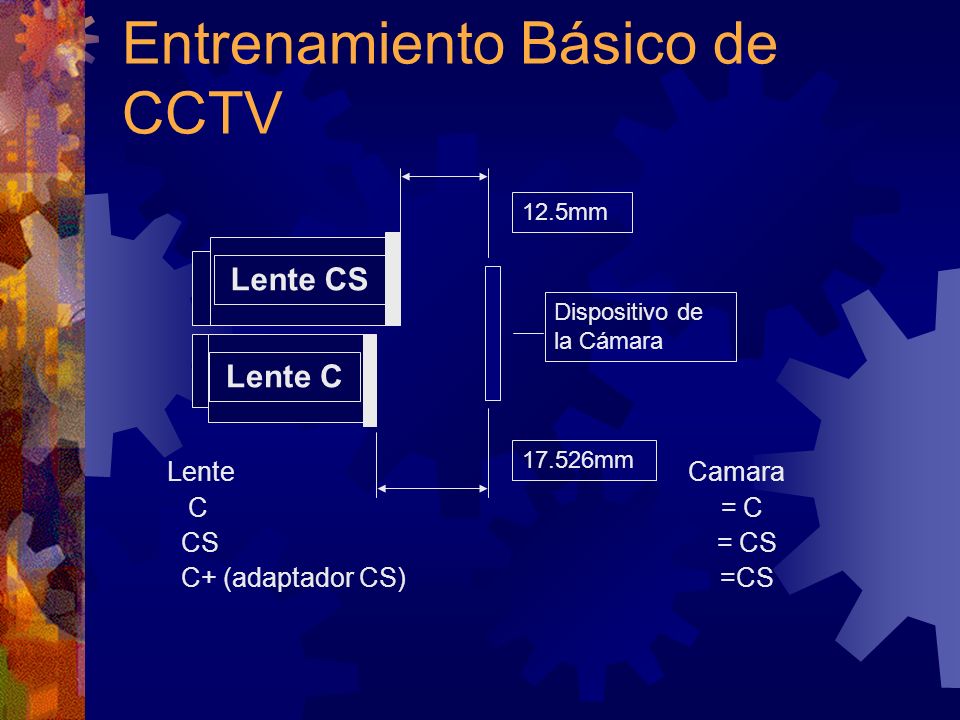

48 Entrenamiento Básico de CCTV Dispositivo de la Cámara Lente CS 12.5mm Lente C 17.526mm Lente Camara C = C CS = CS C+ (adaptador CS) =CS

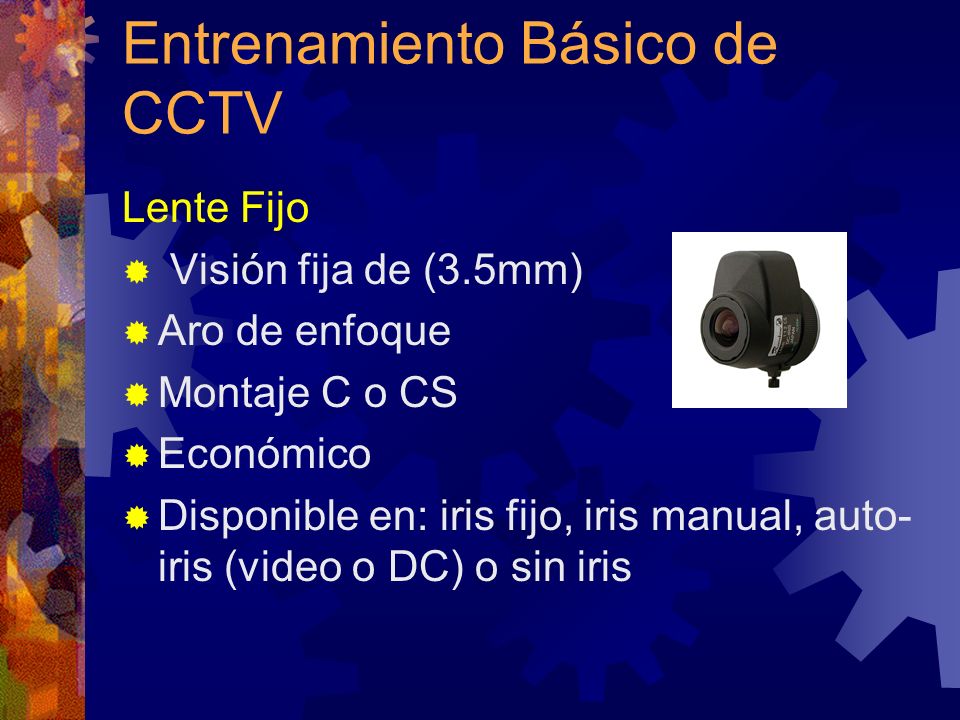

49 Entrenamiento Básico de CCTV Lente Fijo  Visión fija de (3.5mm)  Aro de enfoque  Montaje C o CS  Económico  Disponible en: iris fijo, iris manual, auto- iris (video o DC) o sin iris

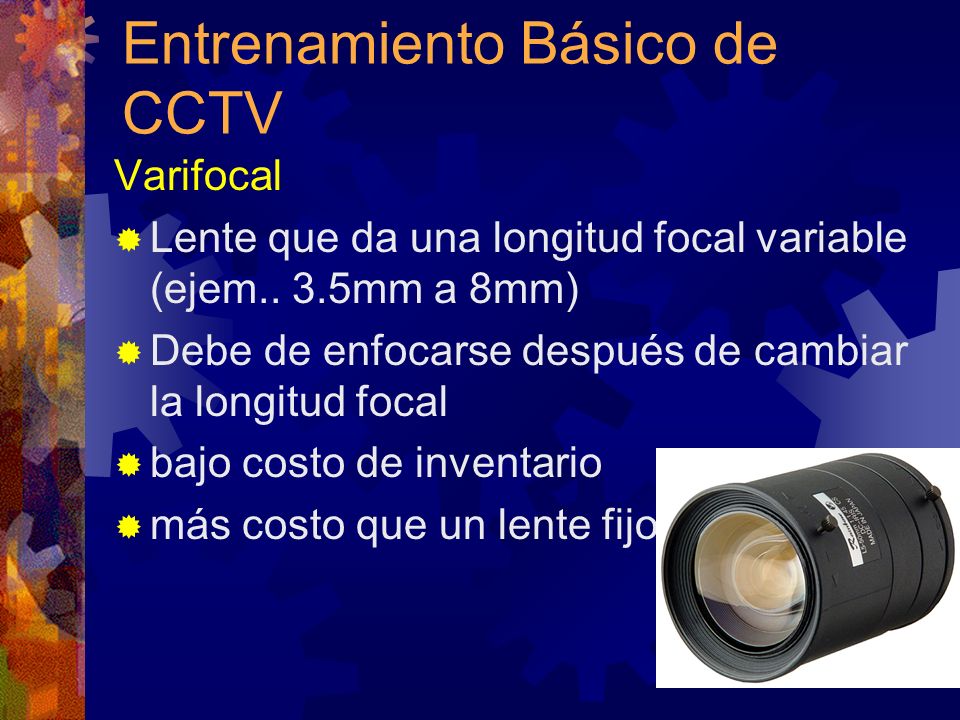

50 Entrenamiento Básico de CCTV Varifocal  Lente que da una longitud focal variable (ejem.. 3.5mm a 8mm)  Debe de enfocarse después de cambiar la longitud focal  bajo costo de inventario  más costo que un lente fijo

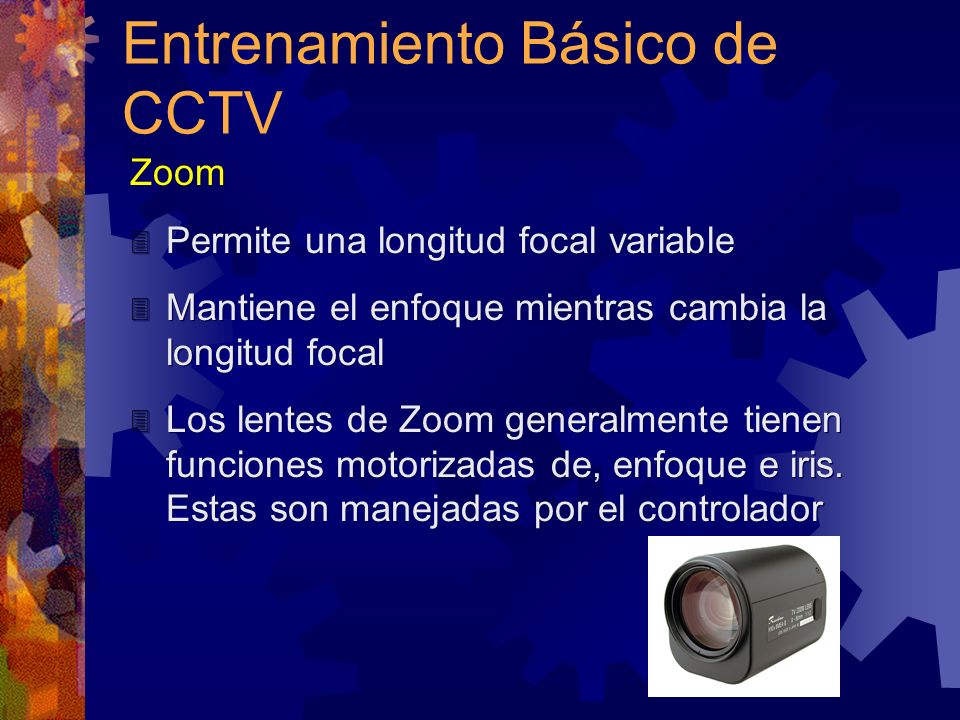

51 Entrenamiento Básico de CCTV Zoom 3 Permite una longitud focal variable 3 Mantiene el enfoque mientras cambia la longitud focal 3 Los lentes de Zoom generalmente tienen funciones motorizadas de, enfoque e iris. Estas son manejadas por el controlador Zoom 3 Permite una longitud focal variable 3 Mantiene el enfoque mientras cambia la longitud focal 3 Los lentes de Zoom generalmente tienen funciones motorizadas de, enfoque e iris. Estas son manejadas por el controlador

52 Entrenamiento Básico de CCTV Ejemplos de zoom y sus relaciones FormatoLongitud Focal InicialLongitud Focal finalZoom Ratio 1/3"6.5mm39mm6X 6mm60mm10X 1/2"8mm48mm6X 8mm80mm10X 2/3"11.5mm69mm6X 10mm100mm10X 9.5mm152mm16X 1"16mm160mm10X

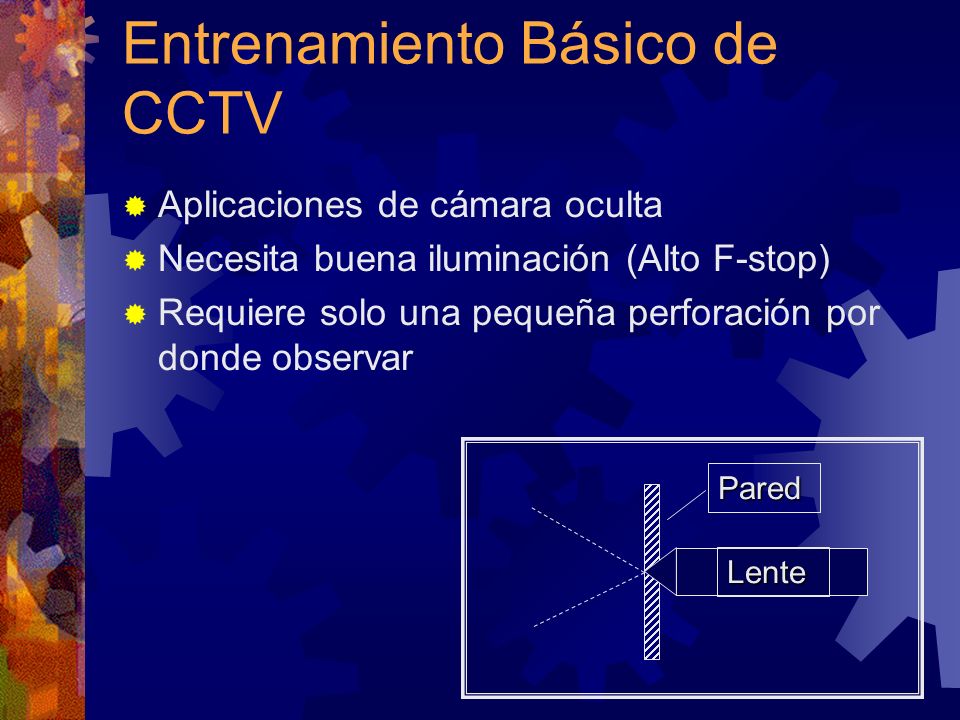

53 Entrenamiento Básico de CCTV  Aplicaciones de cámara oculta  Necesita buena iluminación (Alto F-stop)  Requiere solo una pequeña perforación por donde observar Lente Pared

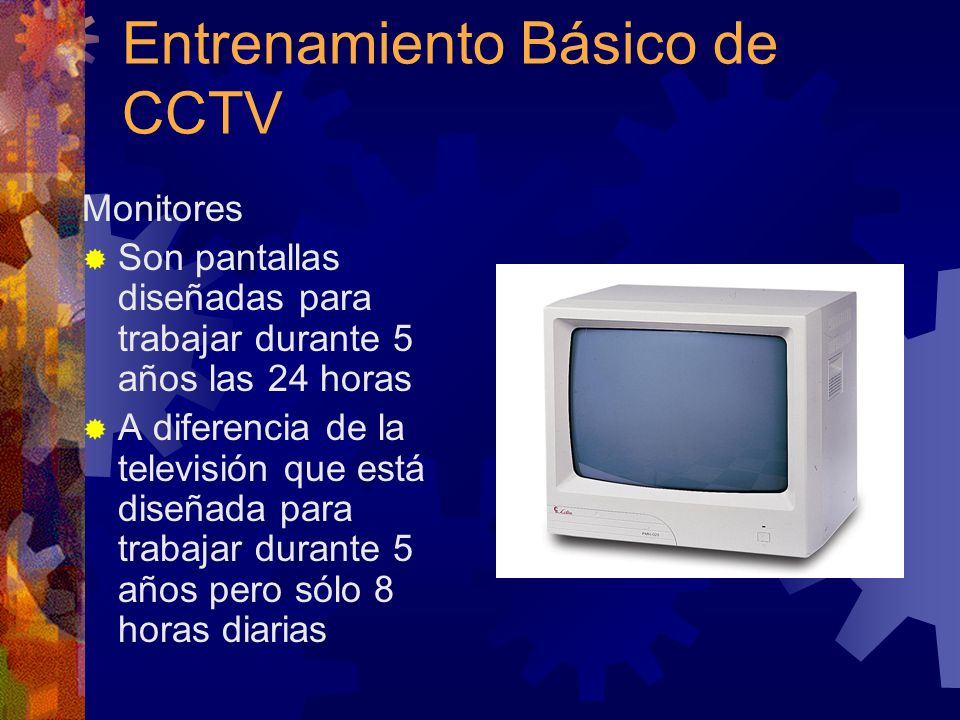

54 Entrenamiento Básico de CCTV Monitores  Son pantallas diseñadas para trabajar durante 5 años las 24 horas  A diferencia de la televisión que está diseñada para trabajar durante 5 años pero sólo 8 horas diarias

55 Entrenamiento Básico de CCTV  Otra diferencia importante es que los televisores reciben señal de tipo RF(VHF o UHF) y los monitores reciben señal a través de un cable para video y otro para audio  Otra diferencia son las líneas de resolución el monitor cuenta con 500 a 800 líneas de resolución los televisores normales 325 líneas

56 Entrenamiento Básico de CCTV  Existe una regla para seleccionar el tamaño del monitor. Entre más cerca esté el vigilante del monitor mas pequeña deberá de ser la pantalla y entre más retirado más grande la pantalla,

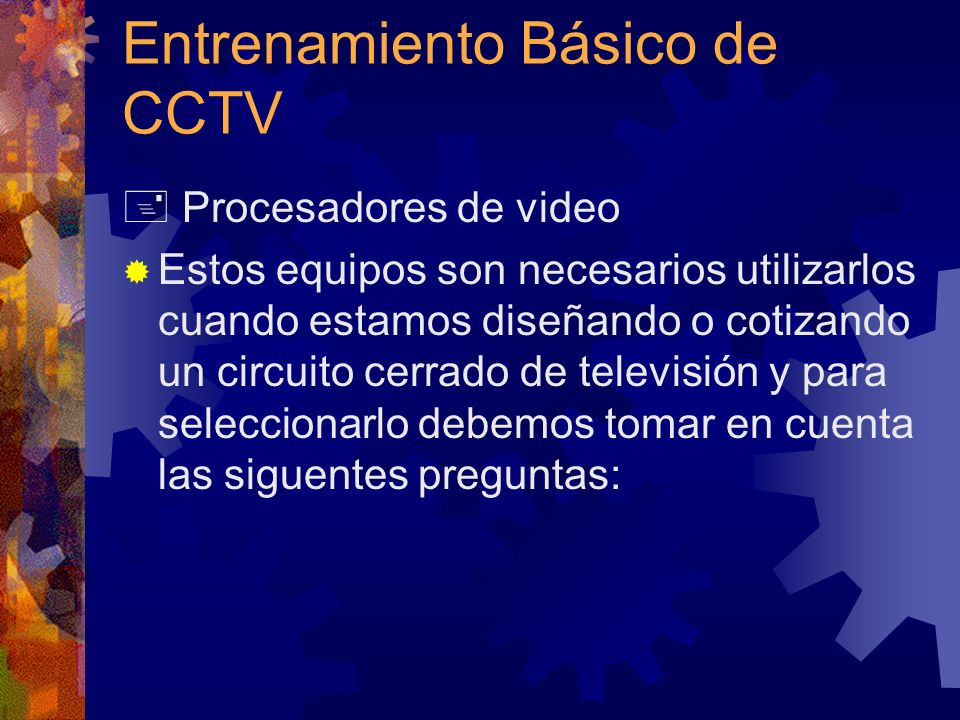

57 Entrenamiento Básico de CCTV  Procesadores de video  Estos equipos son necesarios utilizarlos cuando estamos diseñando o cotizando un circuito cerrado de televisión y para seleccionarlo debemos tomar en cuenta las siguentes preguntas:

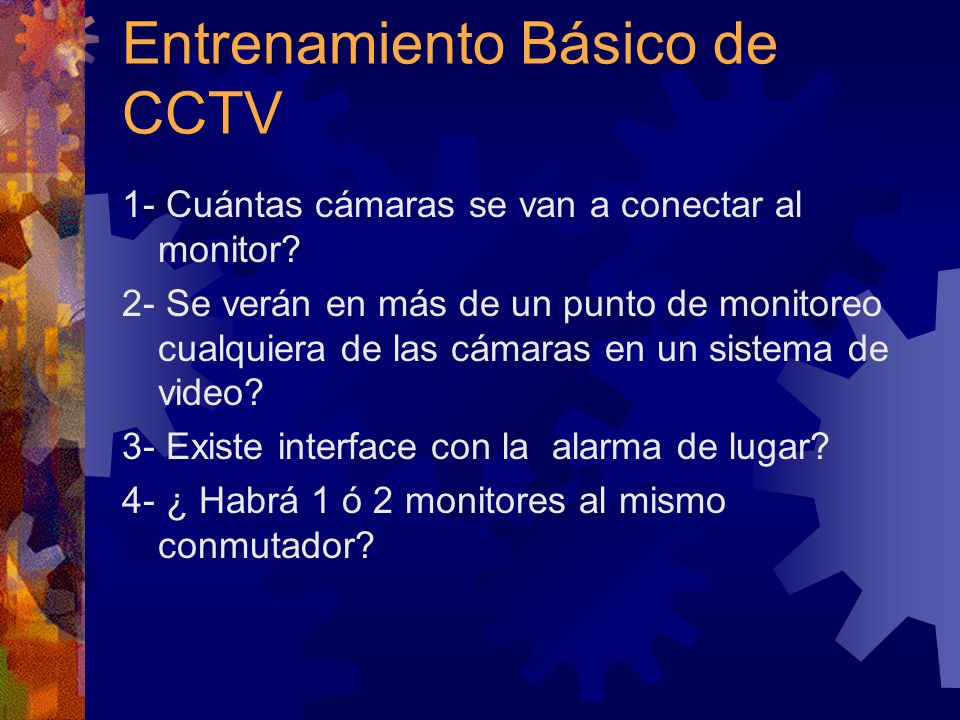

58 Entrenamiento Básico de CCTV 1- Cuántas cámaras se van a conectar al monitor? 2- Se verán en más de un punto de monitoreo cualquiera de las cámaras en un sistema de video? 3- Existe interface con la alarma de lugar? 4- ¿ Habrá 1 ó 2 monitores al mismo conmutador?

59 Entrenamiento Básico de CCTV 5- Se hará necesario un switch individual o un tiempo para las imágenes entre cámara y cámara? 6- Se requiere de un conmutador para detener cualquier dispositivo como grabadoras, luces, timbre, etc. En eventos de alarma? 7- Sí tiene planes futuros de expansión?

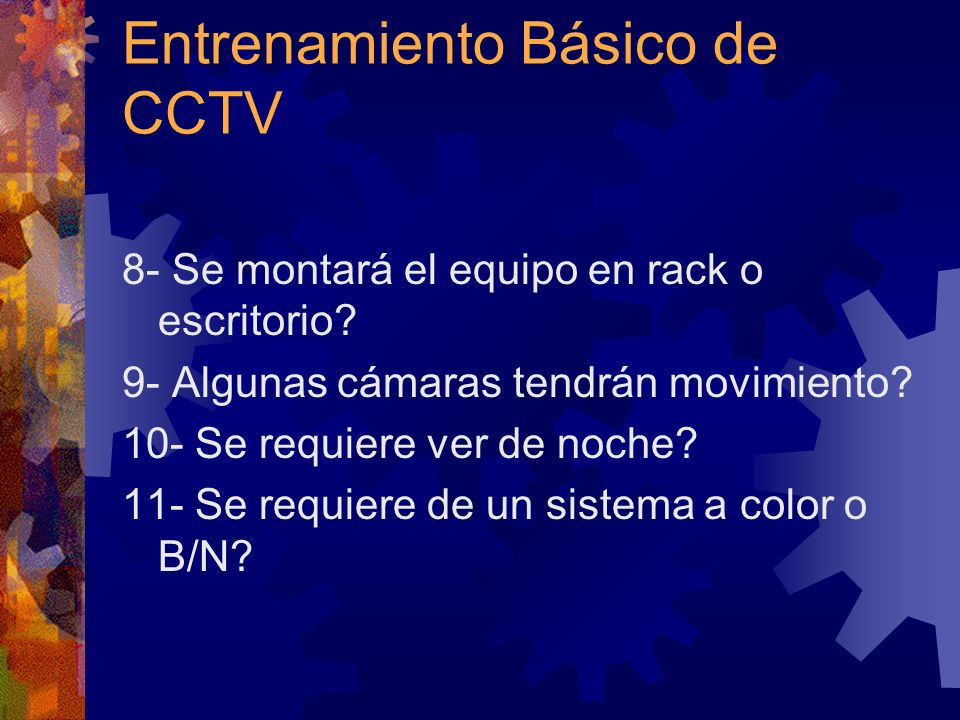

60 Entrenamiento Básico de CCTV 8- Se montará el equipo en rack o escritorio? 9- Algunas cámaras tendrán movimiento? 10- Se requiere ver de noche? 11- Se requiere de un sistema a color o B/N?

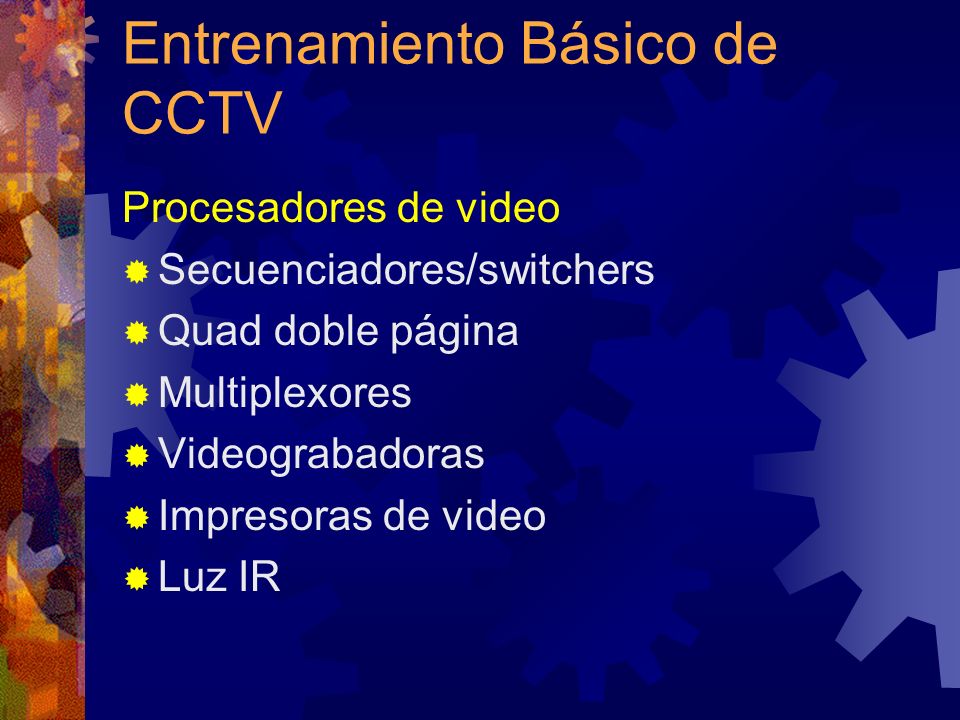

61 Entrenamiento Básico de CCTV Procesadores de video  Secuenciadores/switchers  Quad doble página  Multiplexores  Videograbadoras  Impresoras de video  Luz IR

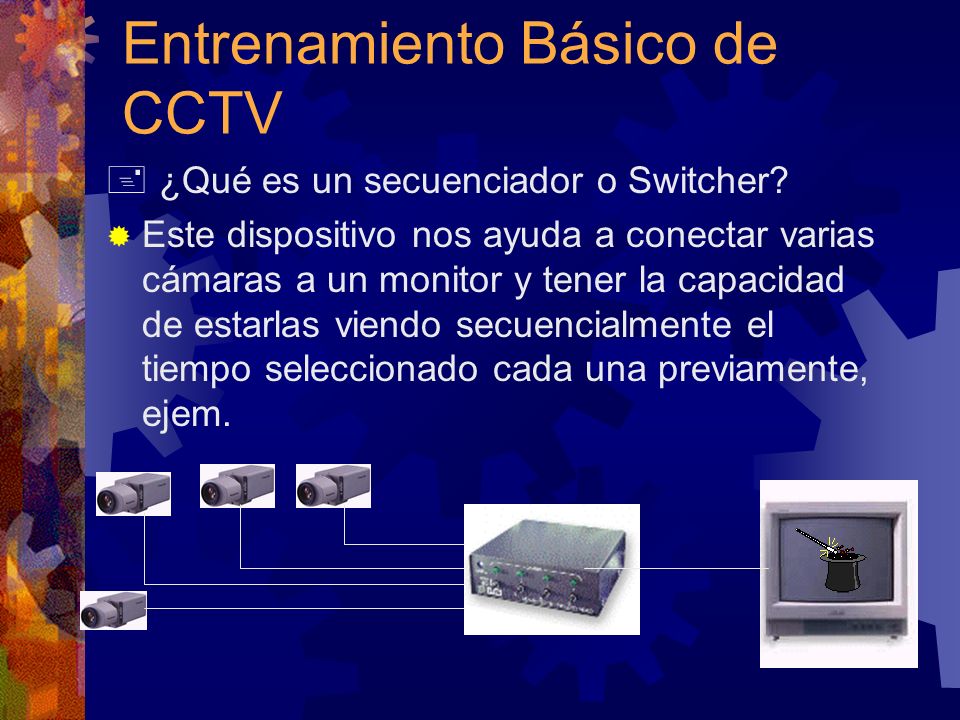

62 Entrenamiento Básico de CCTV  ¿Qué es un secuenciador o Switcher?  Este dispositivo nos ayuda a conectar varias cámaras a un monitor y tener la capacidad de estarlas viendo secuencialmente el tiempo seleccionado cada una previamente, ejem.

63

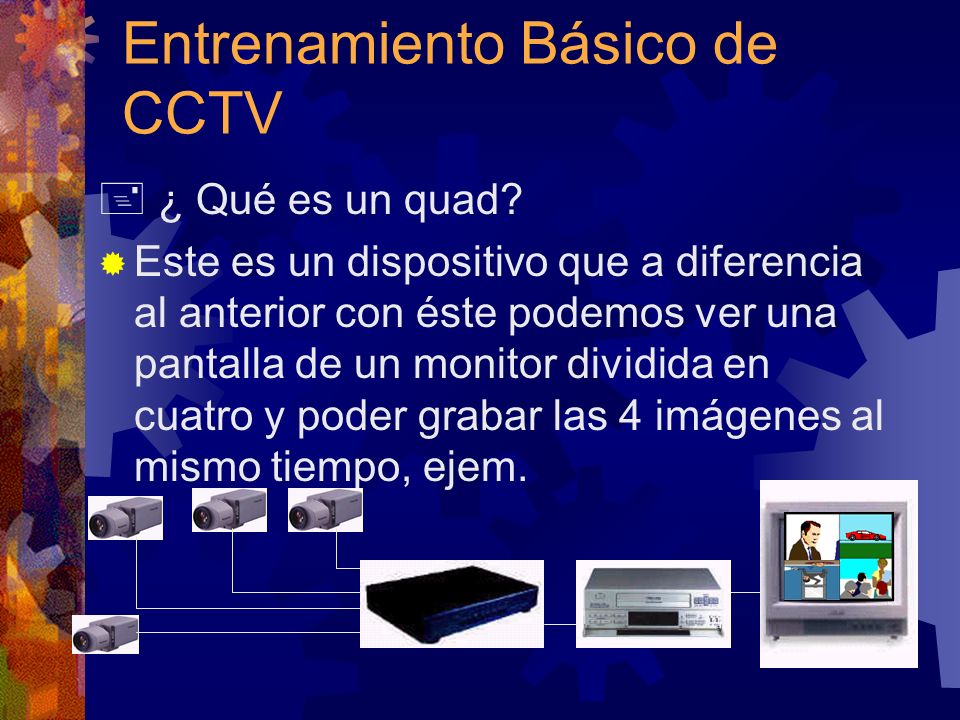

64 Entrenamiento Básico de CCTV  ¿ Qué es un quad?  Este es un dispositivo que a diferencia al anterior con éste podemos ver una pantalla de un monitor dividida en cuatro y poder grabar las 4 imágenes al mismo tiempo, ejem.

65 Entrenamiento Básico de CCTV

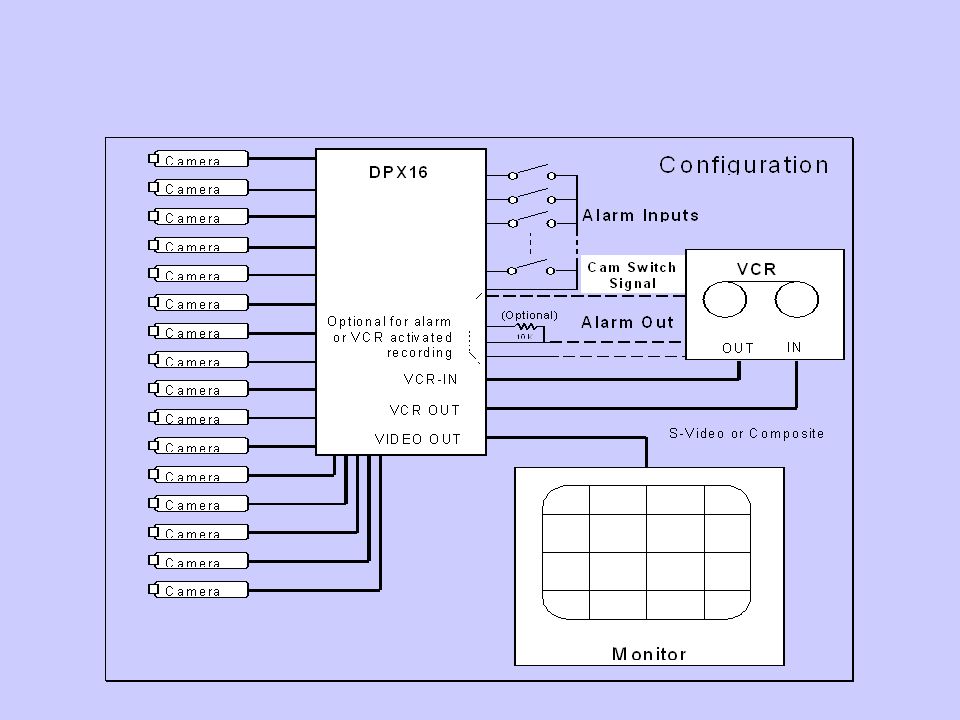

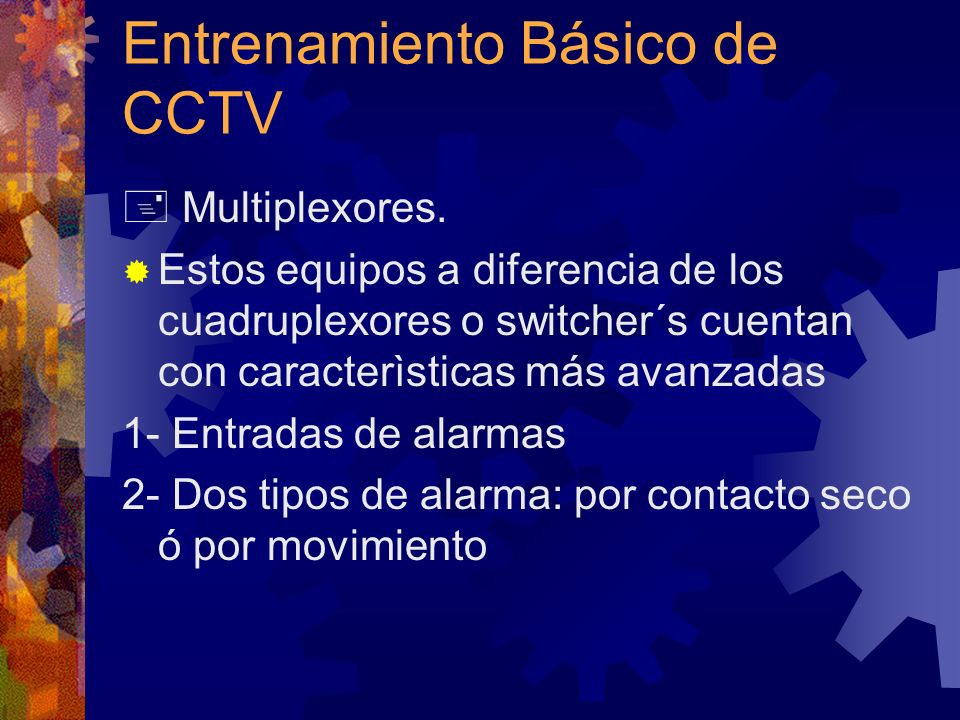

66  Multiplexores.  Estos equipos a diferencia de los cuadruplexores o switcher´s cuentan con caracterìsticas más avanzadas 1- Entradas de alarmas 2- Dos tipos de alarma: por contacto seco ó por movimiento

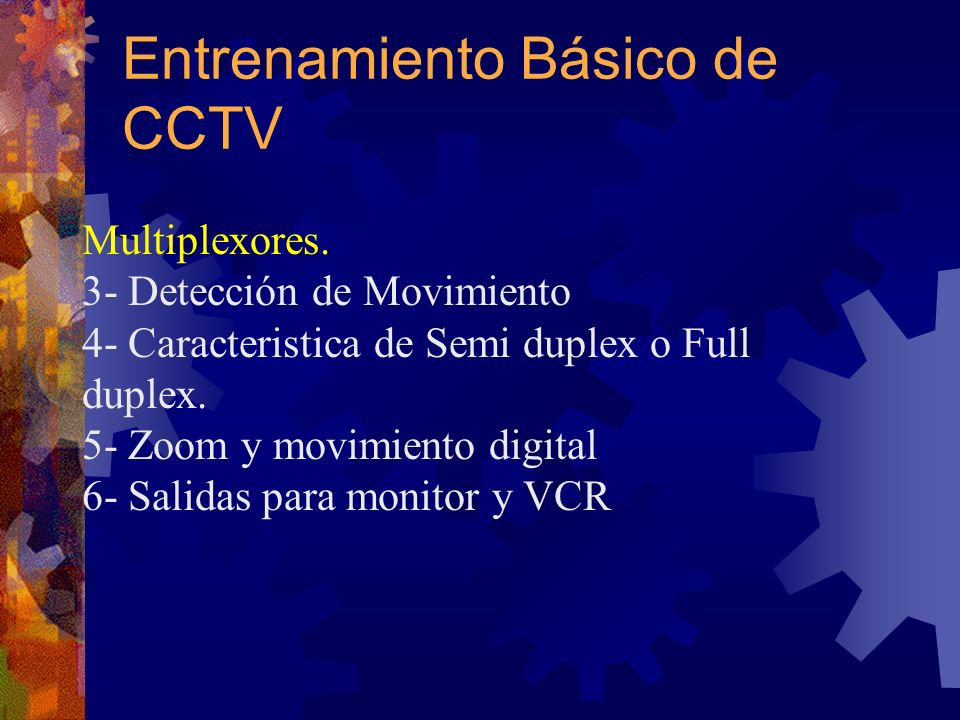

67 Multiplexores. 3- Detección de Movimiento 4- Caracteristica de Semi duplex o Full duplex. 5- Zoom y movimiento digital 6- Salidas para monitor y VCR Entrenamiento Básico de CCTV

68

69 7- De la cinta de grabación al momento de reproducirlas es posible seleccionar cuál de las cámaras se desea ver en pantalla completa y tener la capacidad de hacer acercamientos. Ejem.

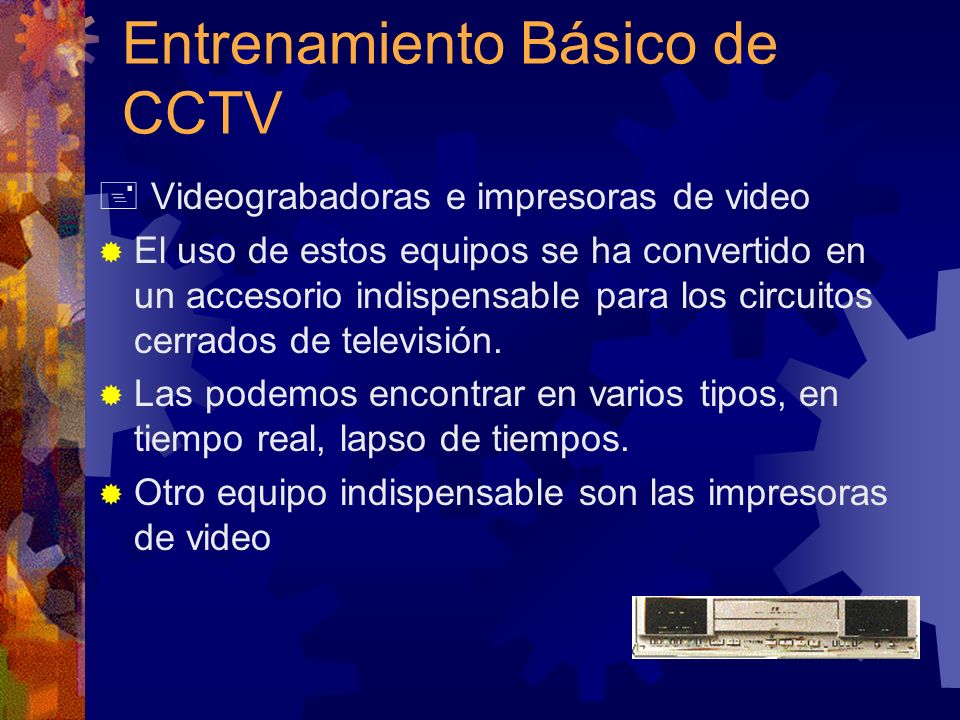

70 Entrenamiento Básico de CCTV  Videograbadoras e impresoras de video  El uso de estos equipos se ha convertido en un accesorio indispensable para los circuitos cerrados de televisión.  Las podemos encontrar en varios tipos, en tiempo real, lapso de tiempos.  Otro equipo indispensable son las impresoras de video

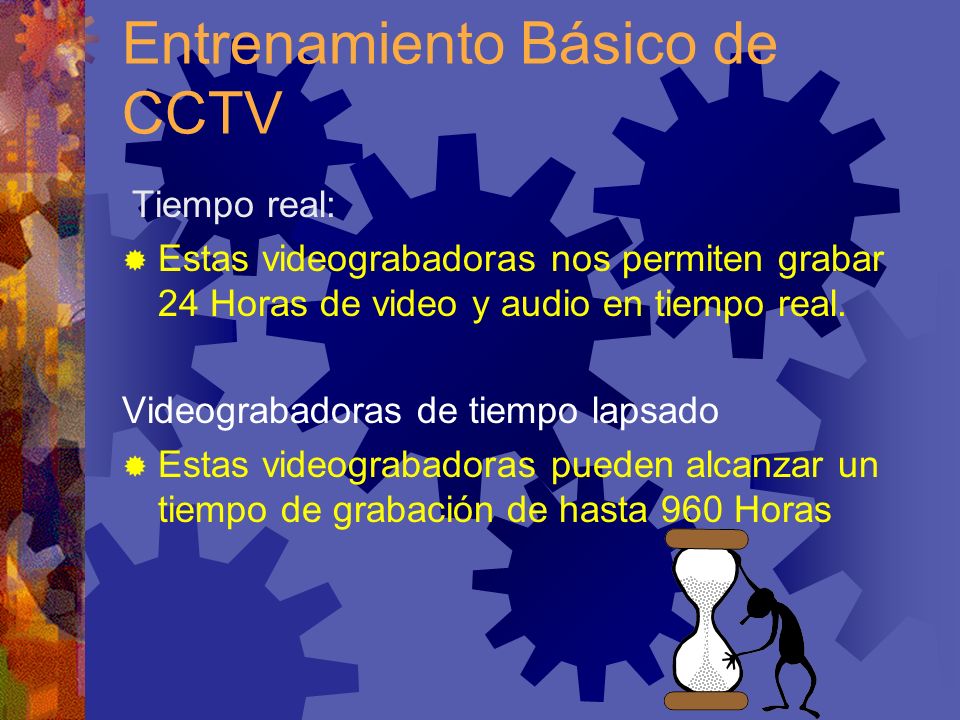

71 Entrenamiento Básico de CCTV Tiempo real:  Estas videograbadoras nos permiten grabar 24 Horas de video y audio en tiempo real. Videograbadoras de tiempo lapsado  Estas videograbadoras pueden alcanzar un tiempo de grabación de hasta 960 Horas

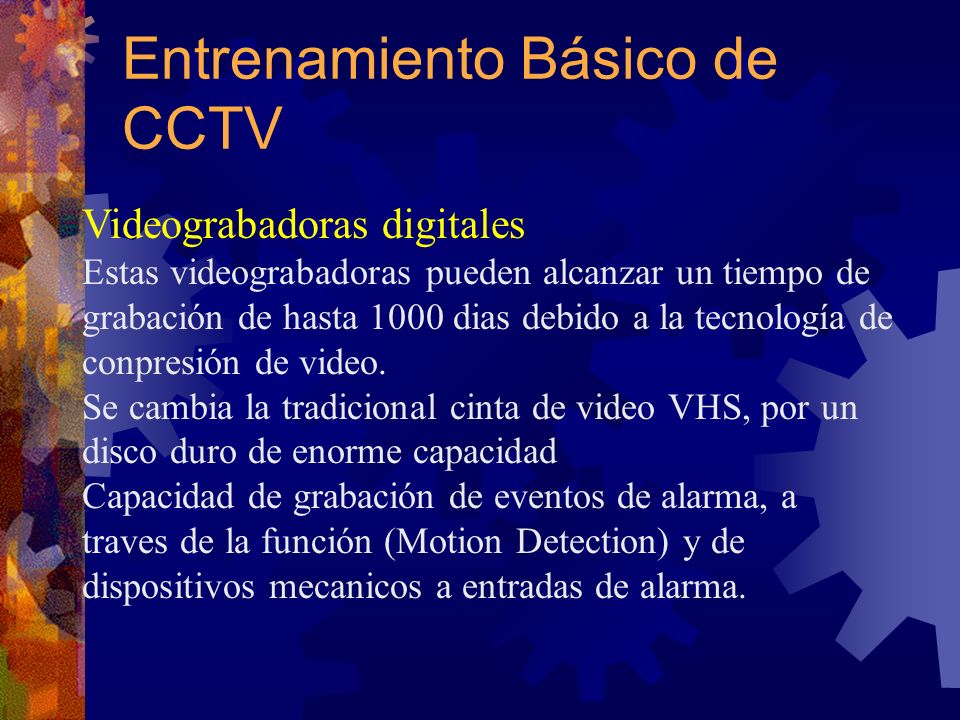

72 Videograbadoras digitales Estas videograbadoras pueden alcanzar un tiempo de grabación de hasta 1000 dias debido a la tecnología de conpresión de video. Se cambia la tradicional cinta de video VHS, por un disco duro de enorme capacidad Capacidad de grabación de eventos de alarma, a traves de la función (Motion Detection) y de dispositivos mecanicos a entradas de alarma. Entrenamiento Básico de CCTV

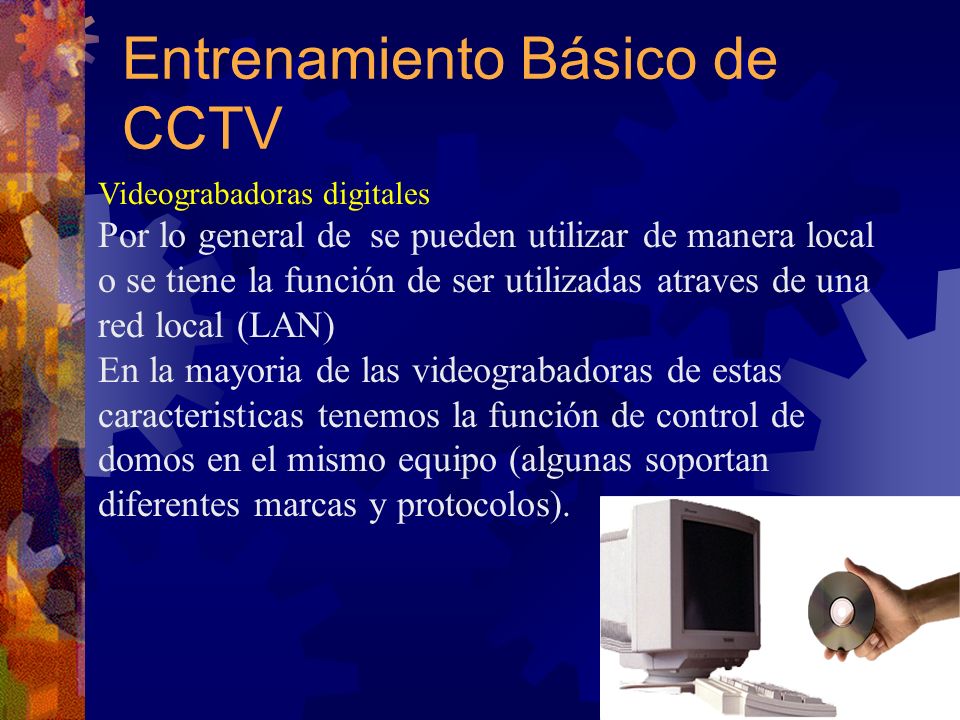

73 Videograbadoras digitales Por lo general de se pueden utilizar de manera local o se tiene la función de ser utilizadas atraves de una red local (LAN) En la mayoria de las videograbadoras de estas caracteristicas tenemos la función de control de domos en el mismo equipo (algunas soportan diferentes marcas y protocolos).

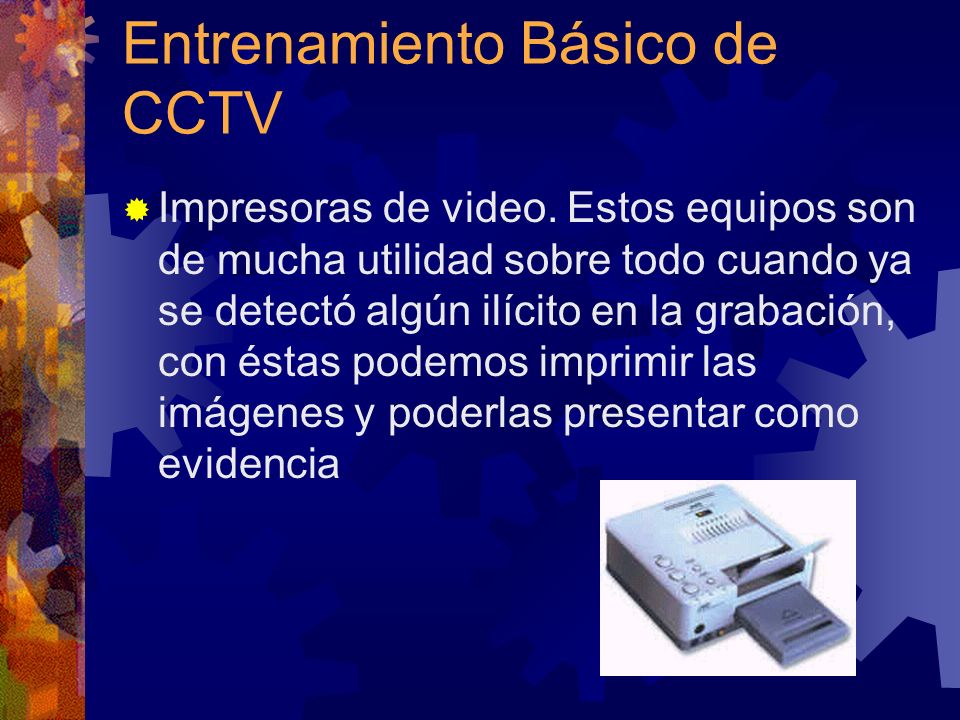

74 Entrenamiento Básico de CCTV  Impresoras de video. Estos equipos son de mucha utilidad sobre todo cuando ya se detectó algún ilícito en la grabación, con éstas podemos imprimir las imágenes y poderlas presentar como evidencia

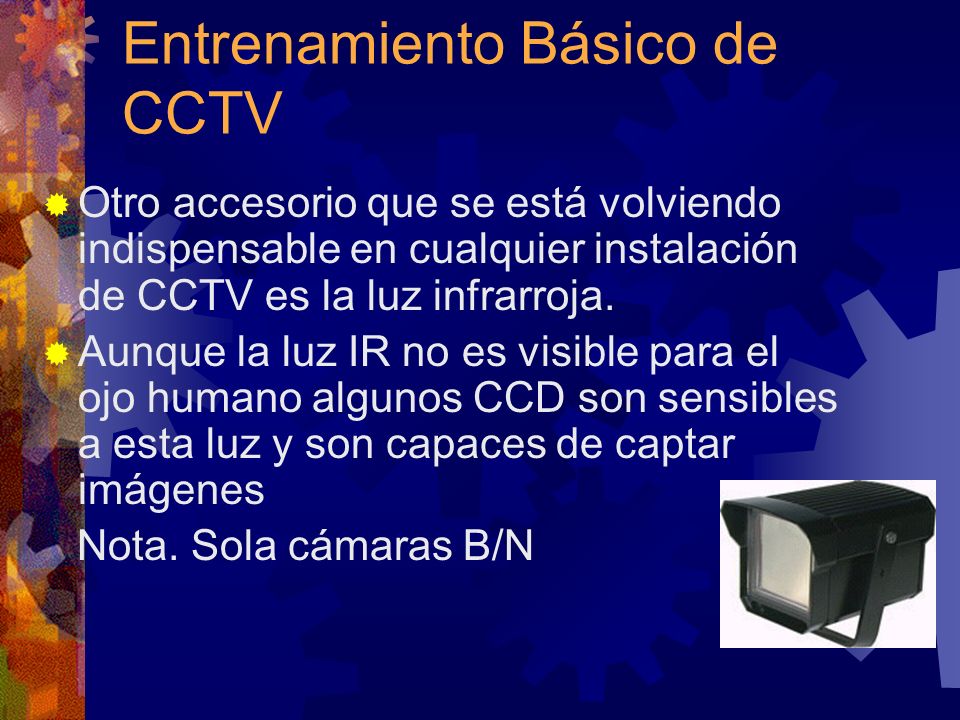

75 Entrenamiento Básico de CCTV  Otro accesorio que se está volviendo indispensable en cualquier instalación de CCTV es la luz infrarroja.  Aunque la luz IR no es visible para el ojo humano algunos CCD son sensibles a esta luz y son capaces de captar imágenes Nota. Sola cámaras B/N

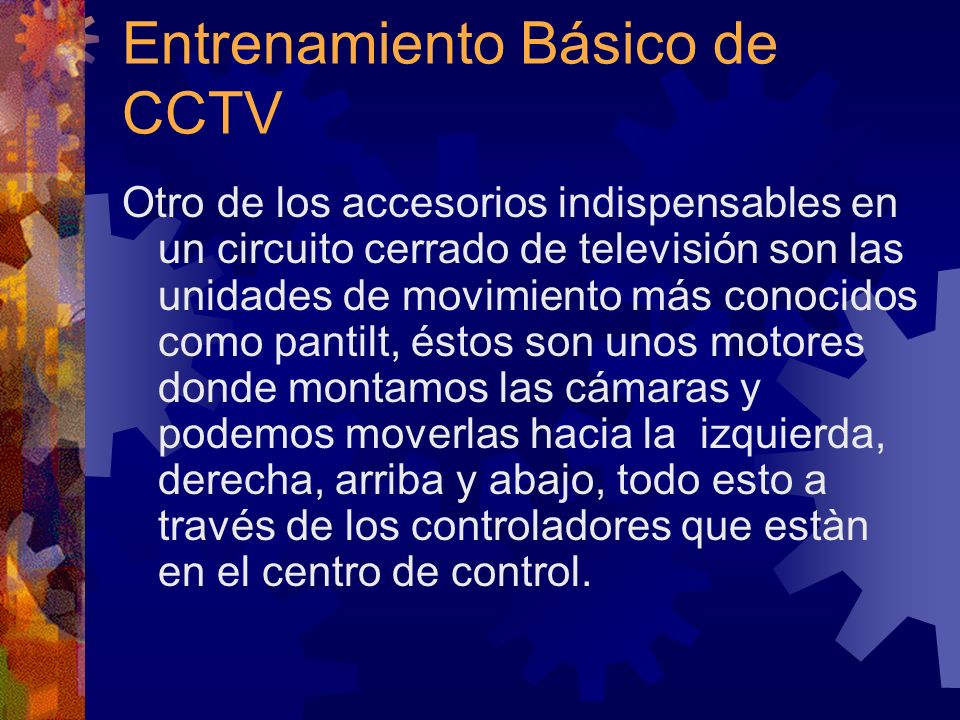

76 Entrenamiento Básico de CCTV Otro de los accesorios indispensables en un circuito cerrado de televisión son las unidades de movimiento más conocidos como pantilt, éstos son unos motores donde montamos las cámaras y podemos moverlas hacia la izquierda, derecha, arriba y abajo, todo esto a través de los controladores que estàn en el centro de control.

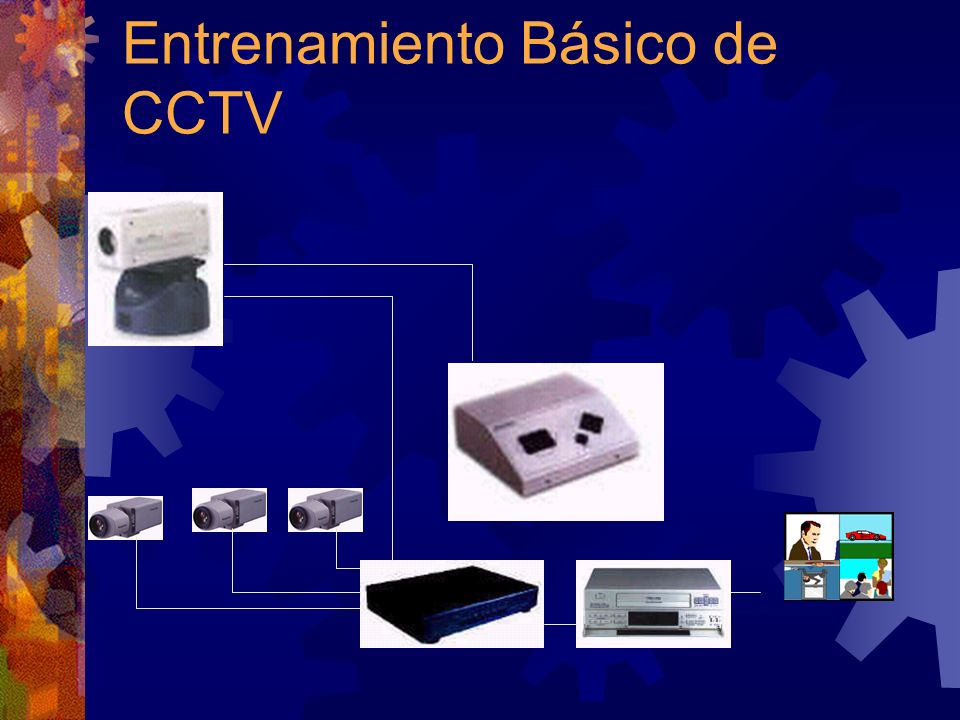

77 Entrenamiento Básico de CCTV

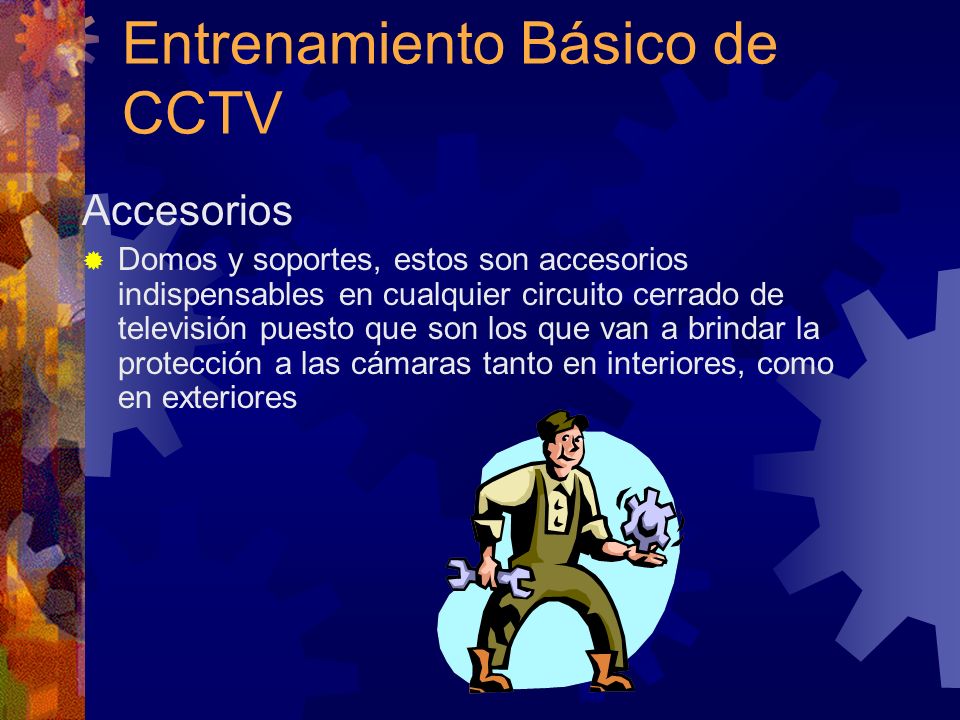

78 Accesorios  Domos y soportes, estos son accesorios indispensables en cualquier circuito cerrado de televisión puesto que son los que van a brindar la protección a las cámaras tanto en interiores, como en exteriores

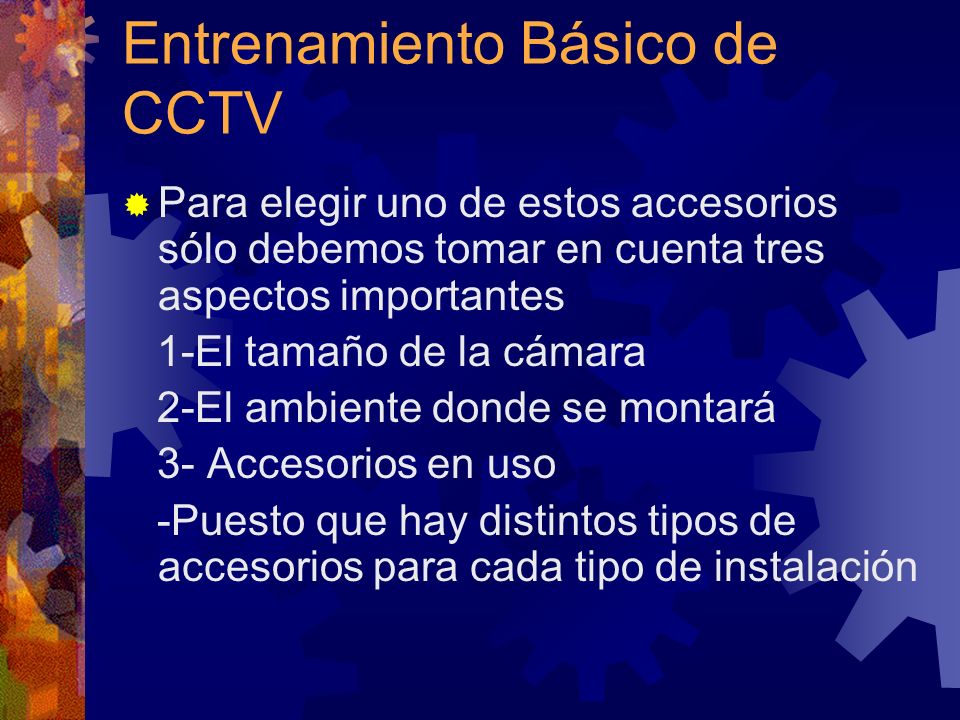

79 Entrenamiento Básico de CCTV  Para elegir uno de estos accesorios sólo debemos tomar en cuenta tres aspectos importantes 1-El tamaño de la cámara 2-El ambiente donde se montará 3- Accesorios en uso -Puesto que hay distintos tipos de accesorios para cada tipo de instalación

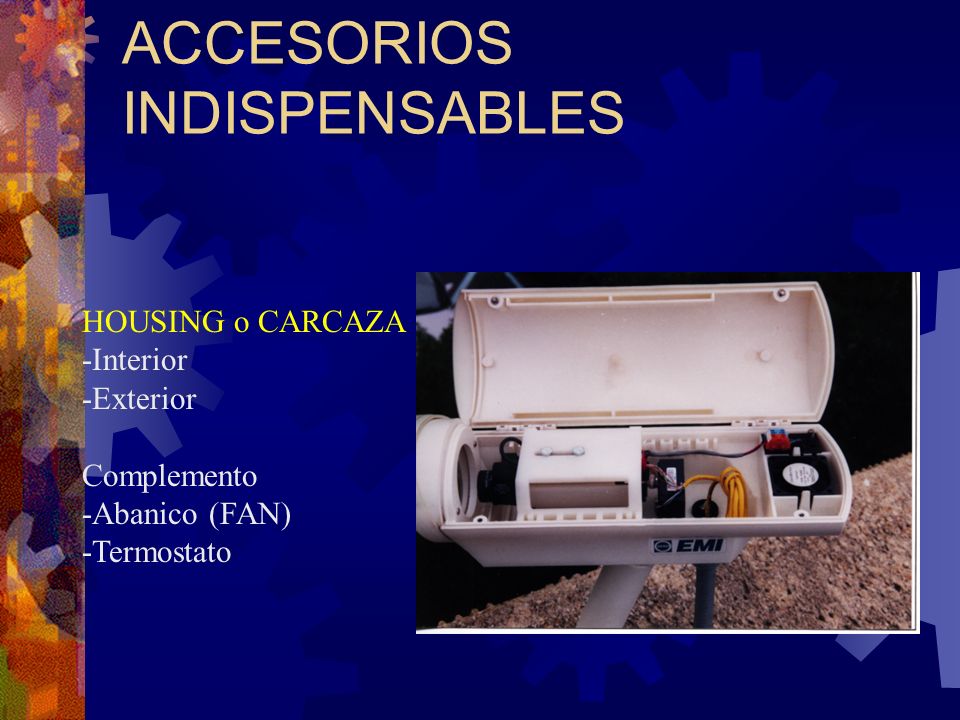

80 ACCESORIOS INDISPENSABLES HOUSING o CARCAZA -Interior -Exterior Complemento -Abanico (FAN) -Termostato

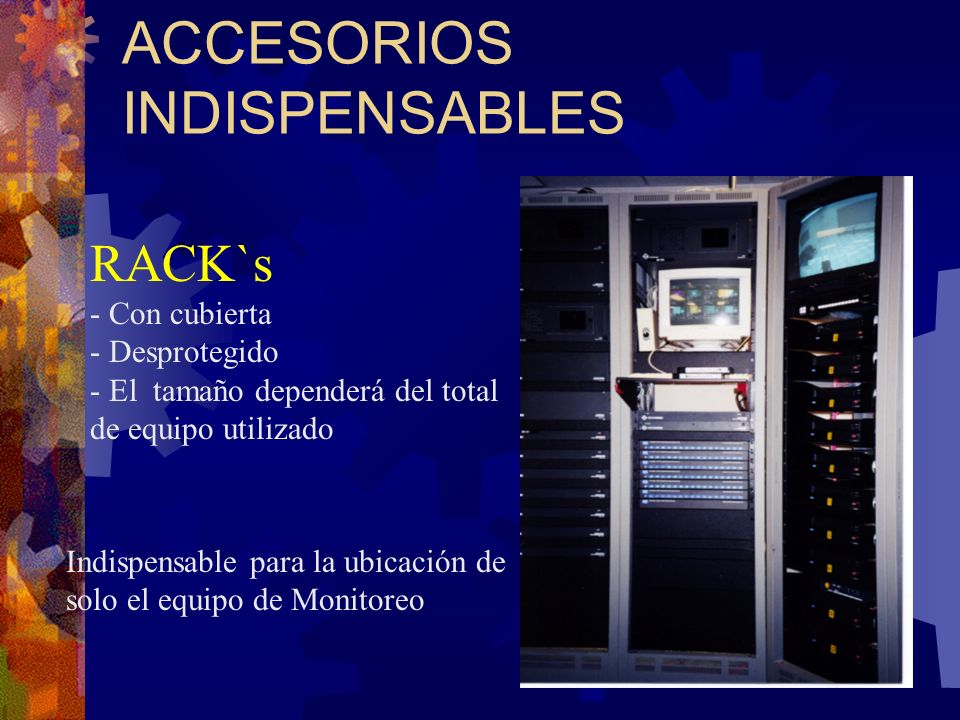

81 ACCESORIOS INDISPENSABLES RACK`s - Con cubierta - Desprotegido - El tamaño dependerá del total de equipo utilizado Indispensable para la ubicación de solo el equipo de Monitoreo

82 Entrenamiento Básico de CCTV  Otro accesorio que se puede utilizar para conectar un cámara a un televisor convencional son los muduladores que se pueden encontrar en dos versiones: 1- En canales 3 y 4 2- En canales del 14 al 86

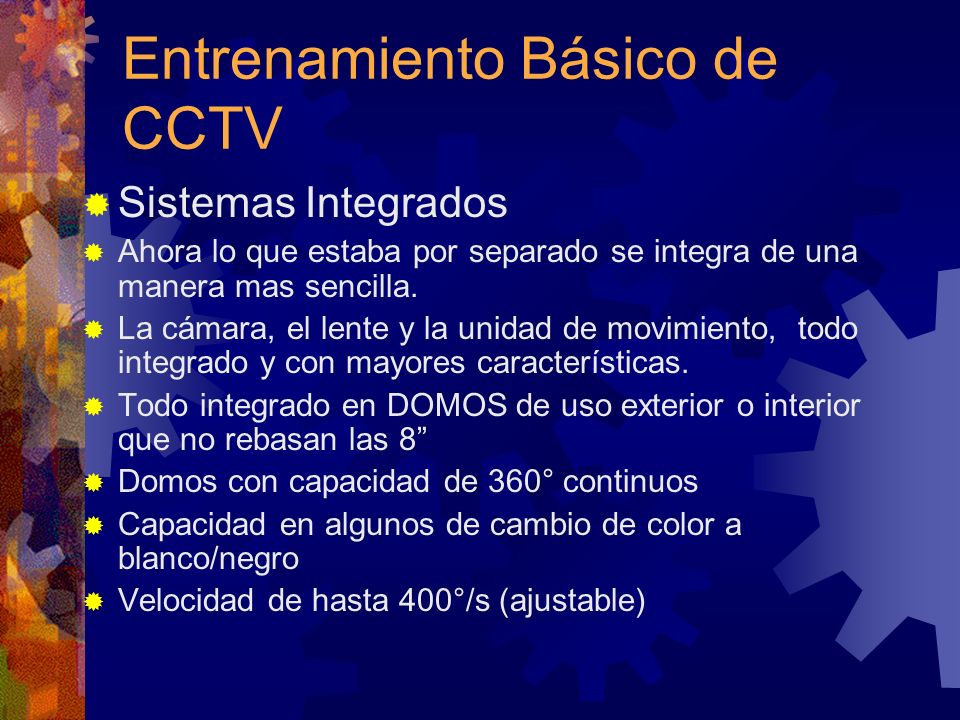

83  Sistemas Integrados  Ahora lo que estaba por separado se integra de una manera mas sencilla.  La cámara, el lente y la unidad de movimiento, todo integrado y con mayores características.  Todo integrado en DOMOS de uso exterior o interior que no rebasan las 8”  Domos con capacidad de 360° continuos  Capacidad en algunos de cambio de color a blanco/negro  Velocidad de hasta 400°/s (ajustable) Entrenamiento Básico de CCTV

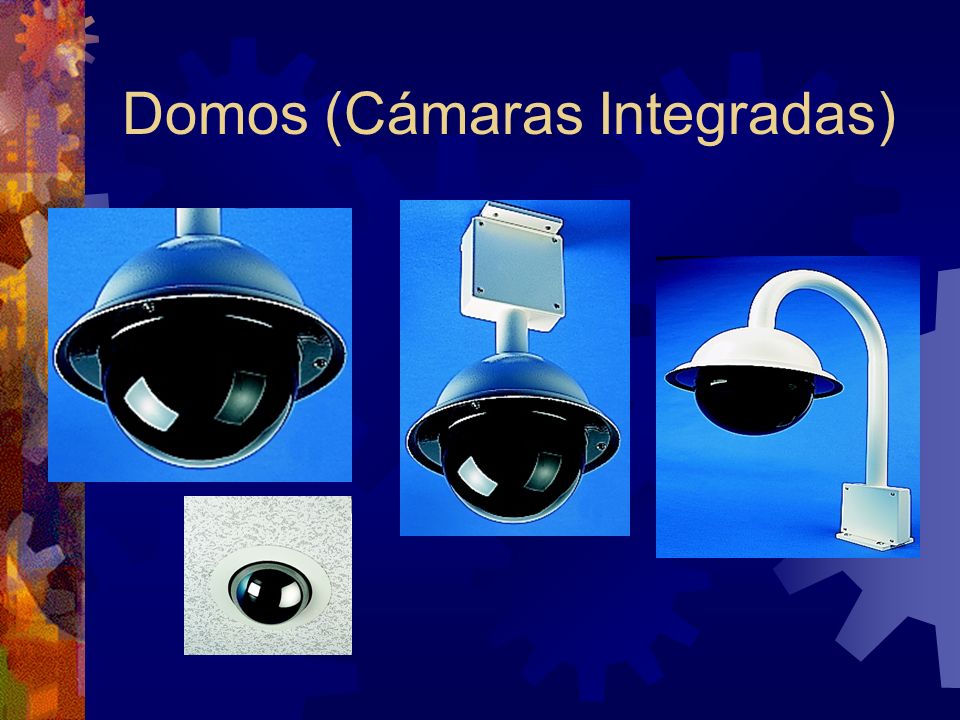

84 Domos (Cámaras Integradas)

85 Camara con lente zoom integrado Unidad de Pantilt Tarjeta de protocolo RS232 o rs485

86  Sistemas Integrados  Función automática de enfoque  Conexión en cascada  Un solo controlador hasta para 128 unidades(tipo Joystick)  Funciones de PRESET integradas  Protocolos de comunicación RS422 o RS485  Fácil de utilizar para cualquier usuario Entrenamiento Básico de CCTV

87 Sistema Integrado VCL Datos Vídeo

88

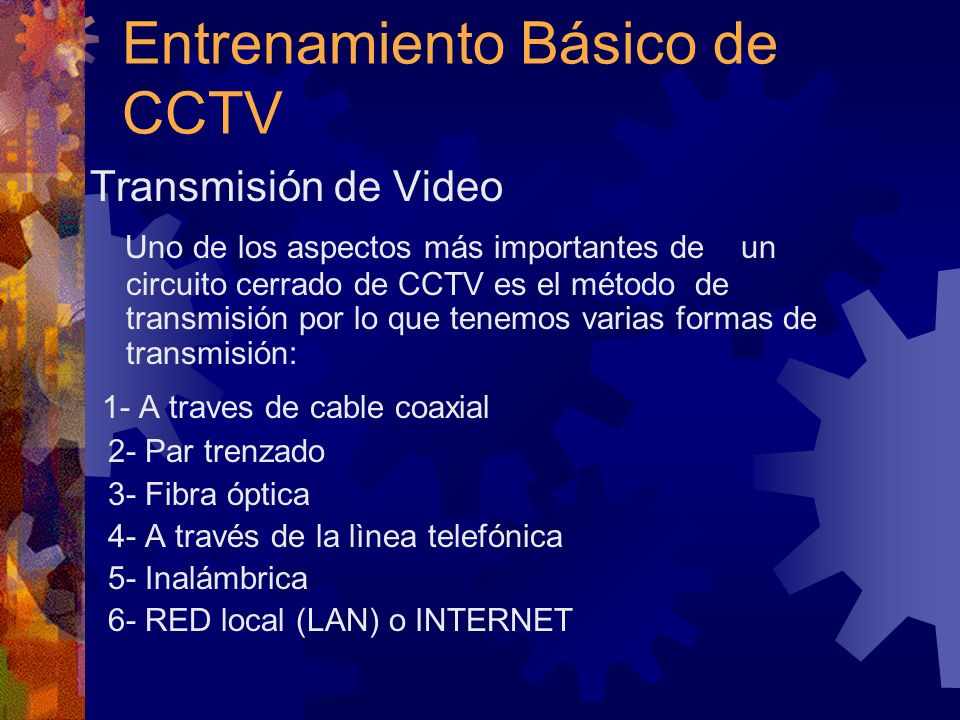

89 Entrenamiento Básico de CCTV Transmisión de Video Uno de los aspectos más importantes de un circuito cerrado de CCTV es el método de transmisión por lo que tenemos varias formas de transmisión: 1- A traves de cable coaxial 2- Par trenzado 3- Fibra óptica 4- A través de la lìnea telefónica 5- Inalámbrica 6- RED local (LAN) o INTERNET

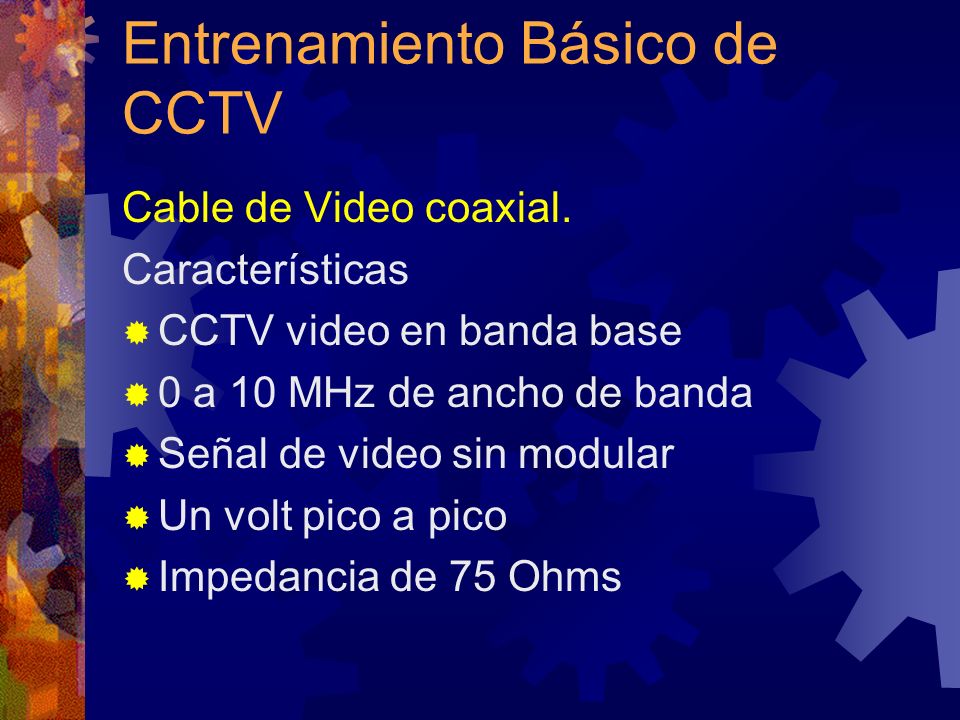

90 Entrenamiento Básico de CCTV Cable de Video coaxial. Características  CCTV video en banda base  0 a 10 MHz de ancho de banda  Señal de video sin modular  Un volt pico a pico  Impedancia de 75 Ohms

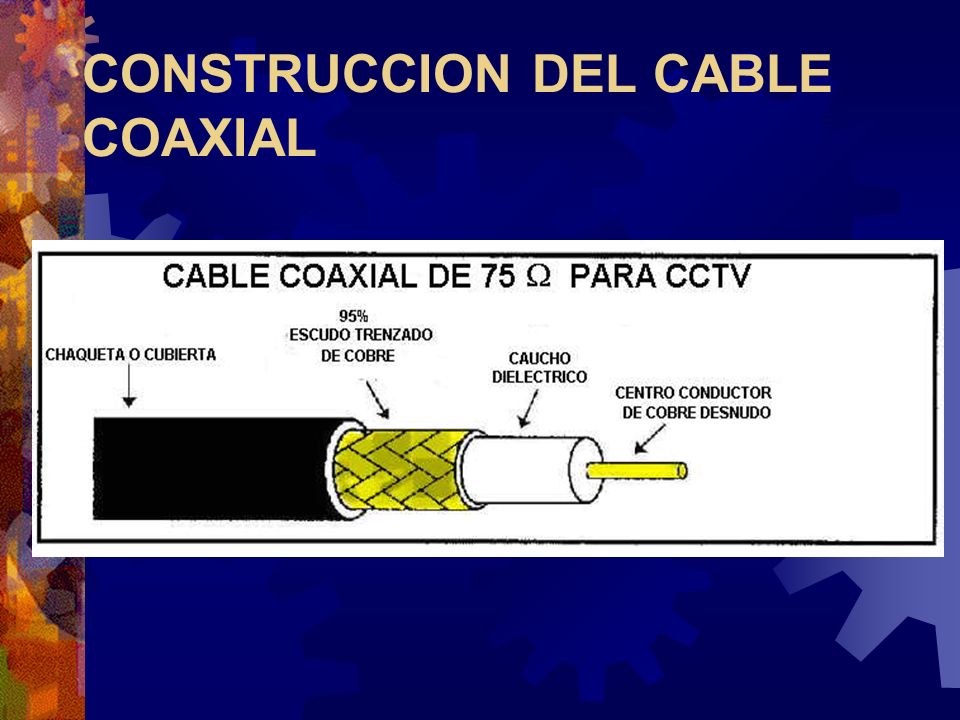

91 CONSTRUCCION DEL CABLE COAXIAL

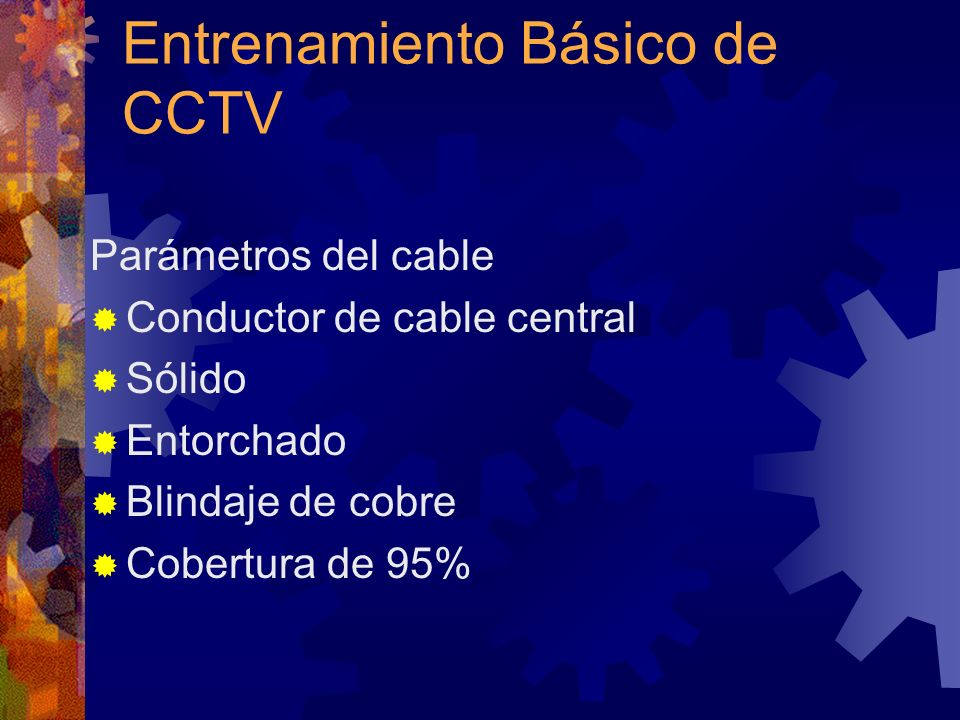

92 Entrenamiento Básico de CCTV Parámetros del cable  Conductor de cable central  Sólido  Entorchado  Blindaje de cobre  Cobertura de 95%

93 Entrenamiento Básico de CCTV  Impedancia de 75 Ohms  Conectores  Utilizar preferentemente Conectores de pin soldado

94 Entrenamiento Básico de CCTV Cuando las distancias son mayores a éstas entonces se tiene que utilizar amplificadores

95 Transmisión de Video Transmisión de Video a través de cable Par Trenzado  Para lograr ésto se utilzan los módulos NVT, acopladores de impedancia, convierte la impedancia de 75 ohms del cable coaxial a 600 ohms que tiene el cable par trenzado  Ventajas mayor distancia sin utilizar amplificadores. Hasta 4K de cableado: Ejem

96

97 Fibra Optica LA FIBRA OPTICA ES UN METODO QUE CAMBIA LAS SEÑALES ELECTRONICAS EN IMPULSOS LASER E INFRARROJO, E INYECTA ESE IMPULSO DE LUZ EN UN EXTREMO DE UNA DELGADA VARILLA DE FIBRA OPTICA Y VUELVE A TRADUCIR EL IMPULSO EN LUZ AL OTRO EXTREMO COMO UNA COPIA EXACTA DE LA SEÑAL ELECTRONICA.

98 Entrenamiento Básico de CCTV Transmisión de Video por aire Ventajas  Mayor distancia que en el cable coaxial  Aplicaciones:

99 Entrenamiento Básico de CCTV Transmisor Receptor

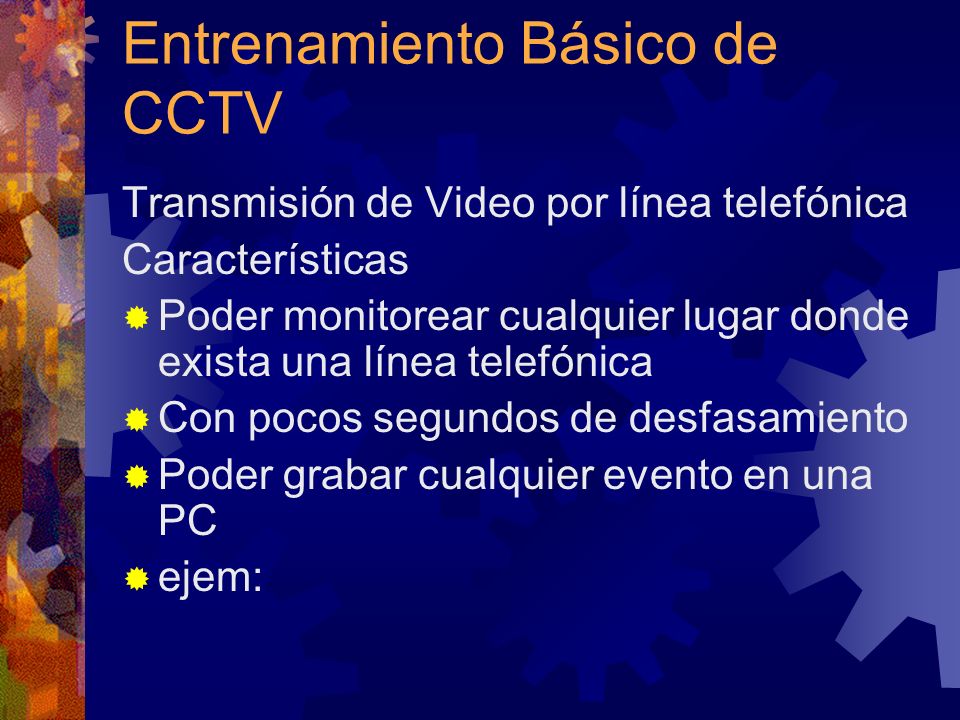

100 Entrenamiento Básico de CCTV Transmisión de Video por línea telefónica Características  Poder monitorear cualquier lugar donde exista una línea telefónica  Con pocos segundos de desfasamiento  Poder grabar cualquier evento en una PC  ejem:

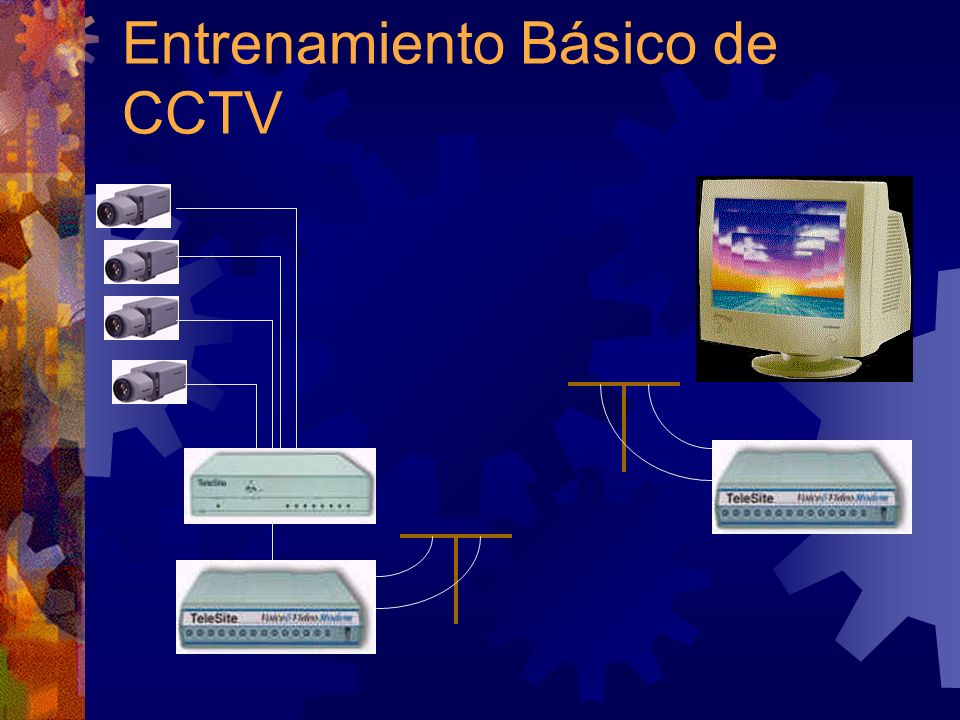

101 Entrenamiento Básico de CCTV

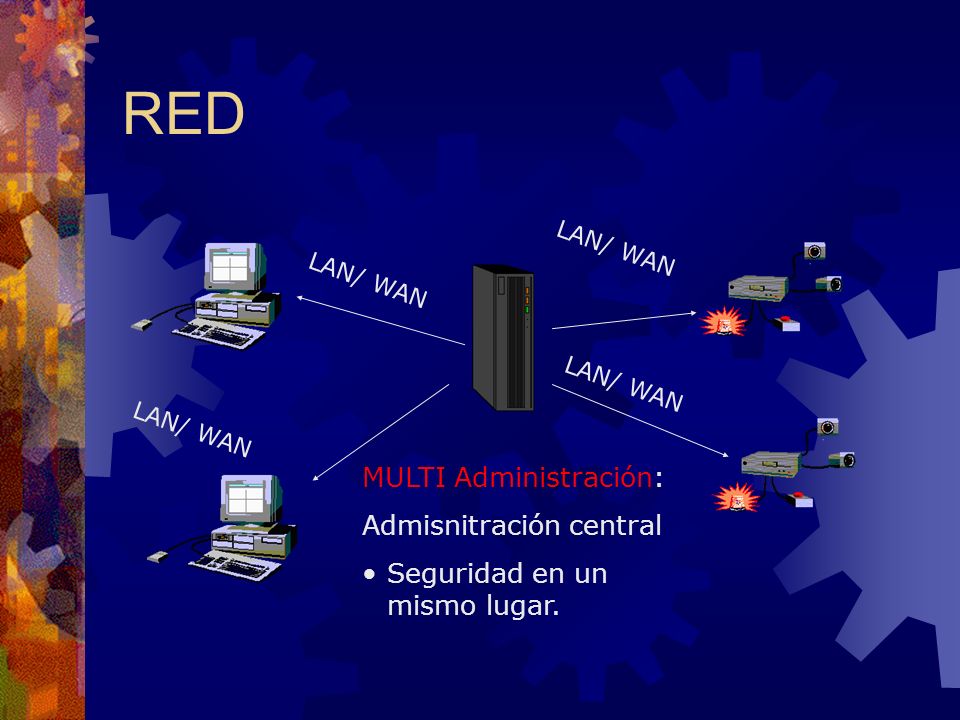

102 Transmisión de Video por RED Monitoreo de las cámaras a traves de la misma red que utilizamos para intercambio de datos Video casi en tiempo real El equipo es instalado solo como una terminal más. Se tiene la misma carcteristica de control de DOMOS Poder grabar cualquier evento en una PC SE puede utilizar en lo que se conoce como IntraNet

103 RED MULTI Administración: Admisnitración central Seguridad en un mismo lugar. LAN/ WAN

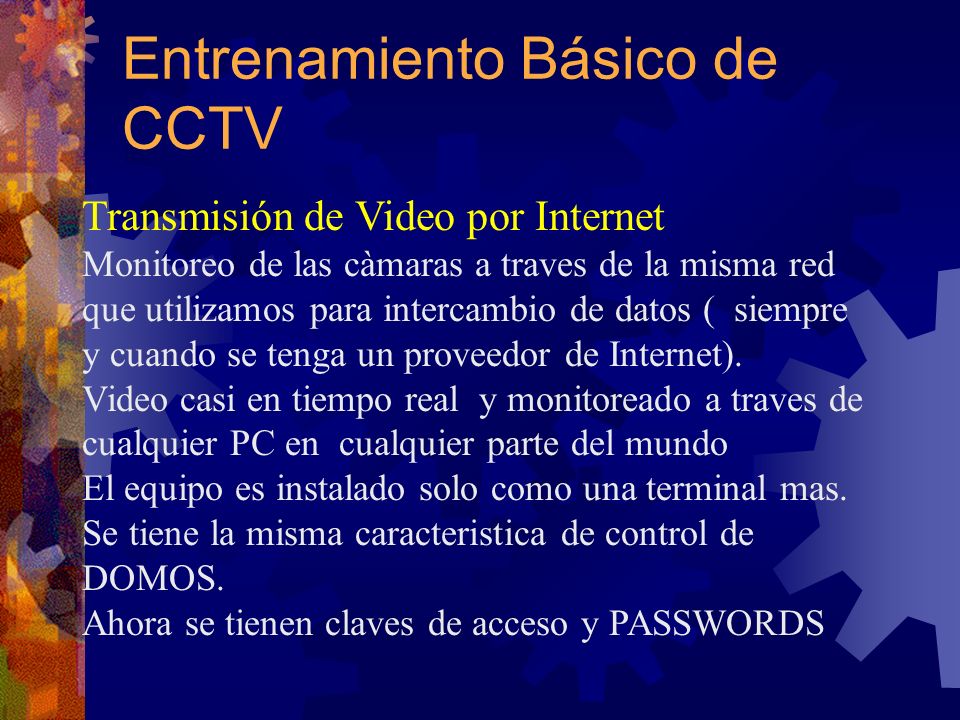

104 Entrenamiento Básico de CCTV Transmisión de Video por Internet Monitoreo de las càmaras a traves de la misma red que utilizamos para intercambio de datos ( siempre y cuando se tenga un proveedor de Internet). Video casi en tiempo real y monitoreado a traves de cualquier PC en cualquier parte del mundo El equipo es instalado solo como una terminal mas. Se tiene la misma caracteristica de control de DOMOS. Ahora se tienen claves de acceso y PASSWORDS

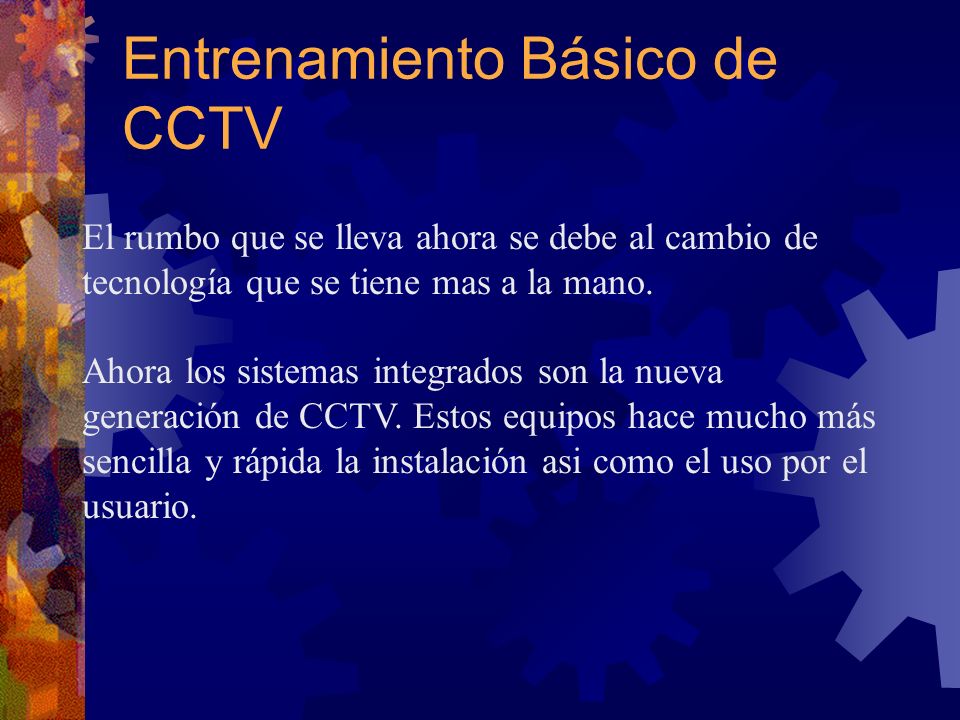

105 El rumbo que se lleva ahora se debe al cambio de tecnología que se tiene mas a la mano. Ahora los sistemas integrados son la nueva generación de CCTV. Estos equipos hace mucho más sencilla y rápida la instalación asi como el uso por el usuario. Entrenamiento Básico de CCTV

106 Gracias Por Su Asistencia
