IMPLANTACIÓN DE CULTIVOS EN JARDÍN

Presentación del tema: "IMPLANTACIÓN DE CULTIVOS EN JARDÍN"— Transcripción de la presentación:

1 IMPLANTACIÓN DE CULTIVOS EN JARDÍN
1.- Replanteo de obras de jardinería. 2.-Técnicas de replanteo.

2 1.- REPLANTEO DE OBRAS DE JARDINERÍA
1.1. Definición 1.2. Útiles de marqueo

3 1.- REPLANTEO DE OBRAS DE JARDINERÍA 1.1.-Definición
Consiste en pasar el croquis o diseño del jardín del plano al terreno, marcando los puntos donde van a ir los elementos vegetales. En esta operación también se zonifican las distintas áreas del jardín, así como las zanjas y puntos singulares incluidos en el diseño.

4 1.2.- Útiles de marqueo - Jalones - Cuerda de marqueo - Cintas métricas - Estacas o cañas de marqueo - Nivel esférico - Nivel de agua - Potro de marqueo

5 Útiles de marqueo Jalones
Bastones cilíndricos en tramos conectables de 1 m de longitud y punta metálica. Pintados en franjas de 20 cm con colores blanco y rojo. Son imprescindibles para trazar alineaciones rectas. Cuerda de marqueo Para señalar fisicamente la alineación. El material más frecuente es la cuerda lisa de cáñamo de 6-8 mm de diámetro, cortada en tramos de 50m.

6 Cintas métricas Para medir distancias. Las más prácticas son las de 25 m de tejido plastificado. Deben ir marcadas por ambas caras.Existen de diferentes longitudes:5,10, 15,…….,50m. Estacas o cañas de marqueo Se utilizan para señalar los puntos donde van a ir los árboles, arbustos y cualquier punto a destacar. Lo más frecuente es utilizar trozos de caña de cm de longitud y 2-3 cm de diámetro.

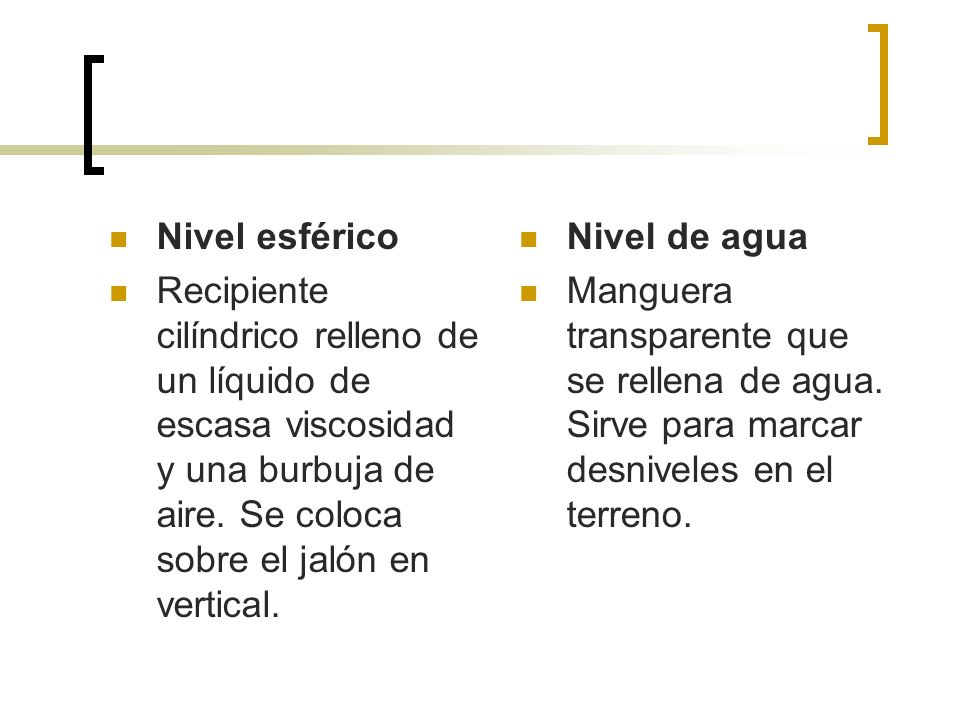

7 Nivel esférico Recipiente cilíndrico relleno de un líquido de escasa viscosidad y una burbuja de aire. Se coloca sobre el jalón en vertical. Nivel de agua Manguera transparente que se rellena de agua. Sirve para marcar desniveles en el terreno.

8 Potro de marqueo Se utiliza para replantear curvas de nivel en el terreno. Es un bastidor de 3 a 4 m de longitud de madera o metálico con dos patas de 1m de altura con su base ensanchada. En cada extremo del bastidor se atornilla un nivel.

9 2.- Técnicas de replanteo
Trazado de una alineación recta: Casi siempre se trata de una alineación base en la que se apoya todo el replanteo por lo que conviene marcarla exactamente. Se fija un punto 0 y se marca con un jalón. Este se une a otro con una cuerda de hasta 50m. Para prolongar la alineación se van atando cuerdas sucesivas y clavando nuevos jalones.

10 Trazado de alineaciones verticales
Si se dispone de aparato topográfico se gira un ángulo de 90º sobre la alineación. En caso contrario se obtienen verticales con los elementos normales de replanteo mediante simples figuras geométricas. Dibujo. x H = √ x2 + y2 y H

11 6 10 8

12 Replanteo triangular En ocasiones puede interesar hacer plantaciones de árboles o arbustos en triángulos equiláteros o al tresbolillo. Se fijan dos vértices del triángulo y desde ellos se tensa una cuerda con el doble de la distancia entre ellos. Dibujo.

13 Replanteo de curvas de nivel
Cuando se realizan plantaciones en ladera se replantea sobre el terreno curvas de nivel que pasan por un punto determinado. Para ello se utiliza el potro de marqueo. Se buscan dos posiciones donde el potro tenga los niveles horizontales.

14 Replanteo de un ángulo Se dibuja en papel a escala un ángulo determinado. C α A B

15 En el terreno se señala el punto A y la medida AB
En el terreno se señala el punto A y la medida AB. Desde los extremos A y B se fija la cinta métrica con la medida AC + CB. Se tensa la cinta hasta la medida AC o CB. En este punto se obtiene el ángulo α. AC+CB C α A B

16 Replanteo de un óvalo Sobre una alineación recta se señalan los puntos A y B, que marcan la distancia AB correspondiente al eje principal del óvalo que se va a replantear. En ese eje se señalan los puntos C y D que le dividen en tres partes iguales. Con centro en C y D y radio CD se señalan las circunferencias respectivas que se cortan en los puntos E y F.

17 Se señalan los diámetros que señalan esos puntos: EG,EH,FI,FJ
C D B A F H G

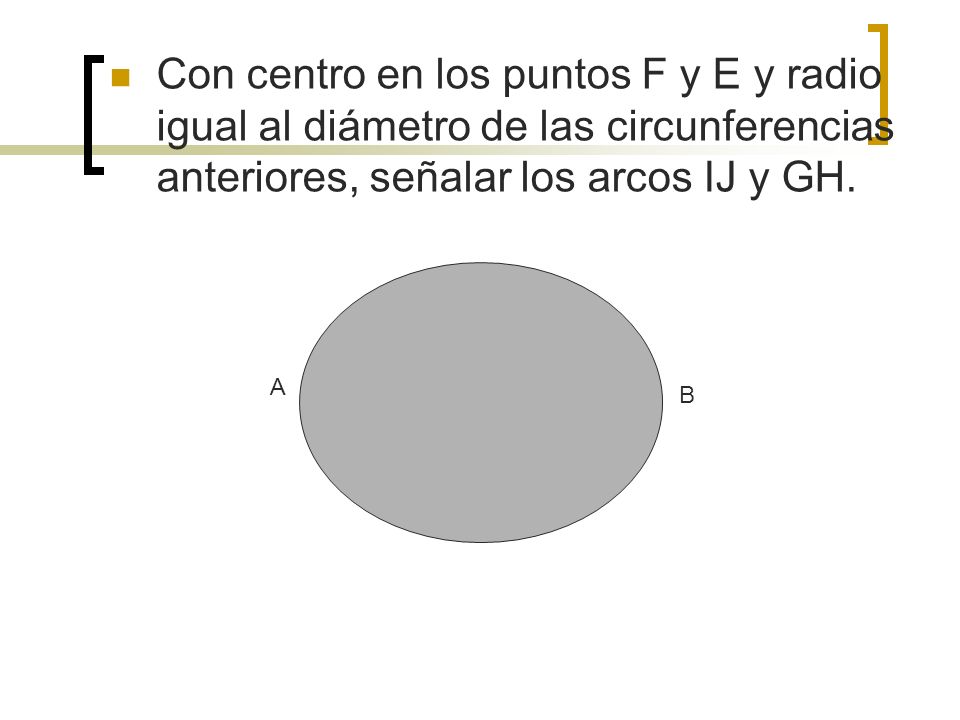

18 Con centro en los puntos F y E y radio igual al diámetro de las circunferencias anteriores, señalar los arcos IJ y GH. A B

19 Replanteo de una elipse
Se replantea el eje de la elipse AB y los puntos C y D que lo dividen en tres partes iguales. Una cuerda de longitud AB se fija por sus extremos en los puntos C y D (focos del eje mayor de la elipse) y se tensa dibujando la totalidad de la elipse.

20 B A C D

21 Replanteo de un polígono
Los procedimientos de replanteo de diversos polígonos se basan en sus propiedades geométricas. Los casos más frecuentes son cuadrado, octógono, pentágono y hexágono.

22 1)En cuadrados y octógonos se divide una circunferencia en 4 y 8 partes iguales, respectivamente, trazando diámetros y uniendo los extremos. Para dividir una circunferencia en cuatro partes iguales, se trazan dos diámetros perpendiculares AE y CG. Uniendo los extremos se obtiene el cuadrado ACEG.

23 45º A B H O C G F D E

24 Para formar un octógono, dibujar la bisectriz del ángulo central AOG
Para formar un octógono, dibujar la bisectriz del ángulo central AOG. Se obtiene el punto H y medio arco AG. El segmento AH:HG es el lado del octógono regular inscrito. Trazando nuevas bisectrices de los ángulos centrales, se pueden obtener 16,32, etc., partes iguales.

25 2)En el resto de los polígonos se divide la circunferencia en 5 y 10 partes iguales.
Se trazan dos diámetros perpendiculares. Con centro en M y radio MO se traza un arco ON. La perpendicular por N a OM da el punto medio L de OM.

26 A N M L O

27 Con centro en L y radio LA se traza el arco AP
Con centro en L y radio LA se traza el arco AP. El segmento AP es el lado l5 del pentágono inscrito. Se marca sobre el terreno la longitud l5 cinco veces para formar el pentágono.

28 A N l5 l5 M P L O l10

29 Esta construcción puede aprovecharse para formar el decágono ya que el segmento OP es el lado l10 del polígono de 10 lados.

30 3) Para dividir en seis partes o hexágono regular inscrito en una circunferencia, se toma el radio R y se marca sobre el terreno con cuerdas consecutivas. A R O

31 Uniendo los puntos de división A,B,C,D,E y F, se obtiene el hexágono.
R B F R O C E D

32 Si se unen de dos en dos los puntos obtenidos , se dibuja el triángulo equilátero inscrito.
Trazando las bisectrices a los ángulos centrales, se pueden obtener 12,24,48, etc, partes iguales.

33 Replanteo de un dibujo cualquiera
Cuando se trata de llevar al terreno un dibujo cualquiera (escudos, banderas, parterres, etc) no geométricos, el método más simple consiste en trasladar el dibujo realizado en un papel al terreno por coordenadas. El dibujo se enmarca en una cuadrícula a una determinada escala, función del tamaño que queremos tenga el dibujo en el terreno. Después en éste se prepara con pequeños jalones y cordeles una reproducción de la cuadrícula a su tamaño final. Finalmente, el dibujo se va trasladando punto a punto al terreno midiendo las coordenadas (x,y )de cada punto y llevándolo al terreno a la escala establecida.
