EJERCICIOS DE CURVAS CONICAS Construcciones Elementales.

Presentaciones similares


Presentación del tema: "EJERCICIOS DE CURVAS CONICAS Construcciones Elementales."— Transcripción de la presentación:

1 EJERCICIOS DE CURVAS CONICAS Construcciones Elementales

2 Ejercicio Nº 1 Elementos de la elipse

3 1.- La circunferencia principal Cp de la elipse es la que tiene por centro el de la elipse y radio a. Se define como el lugar geométrico de los pies de las perpendiculares trazadas por los focos a cada una de las tangentes. Es decir si desde el foco F y F trazamos perpendiculares a la Cp se dibujan las tangentes a la elipse.

4 Las circunferencias focales Cf y Cf' de la elipse tienen por centro uno de los focos y radio 2ª El punto T es simétrico del foco F respecto a la tangente t, si unimos T con F' determinamos el punto M punto de tangente de la elipse y la recta t'

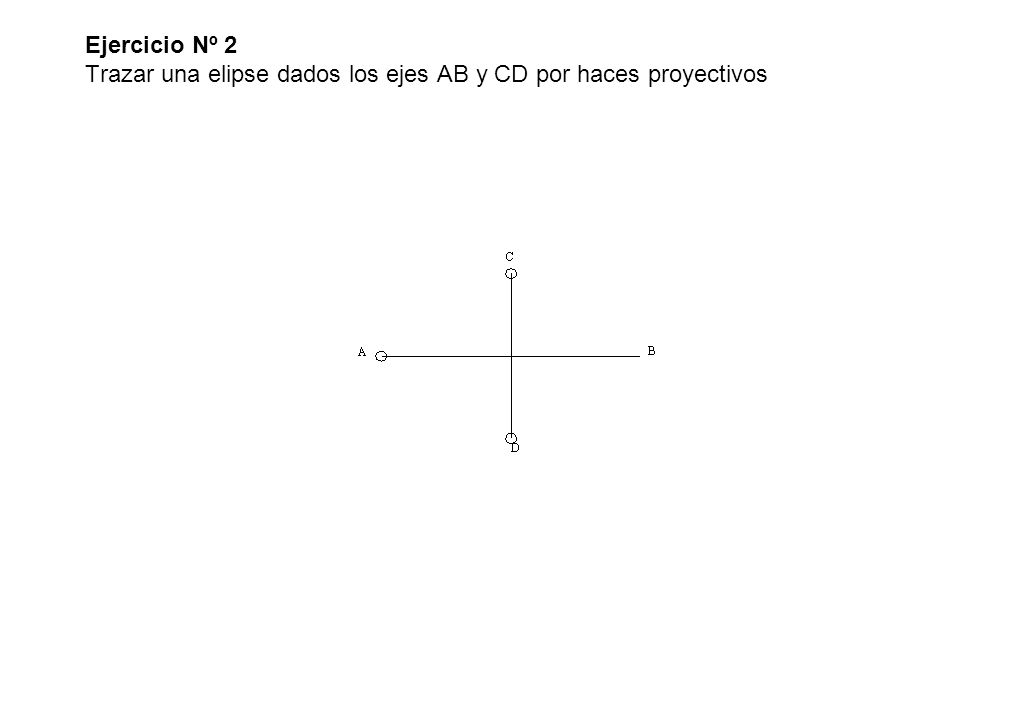

5 Ejercicio Nº 2 Trazar una elipse dados los ejes AB y CD por haces proyectivos

6 1.- Se construye un rectángulo tal como se ve en la figura de lados los ejes dados, se divide el semieje OA en un numero de partes iguales a continuación dividimos también la mitad el lado menor AE en el mismo numero de partes.

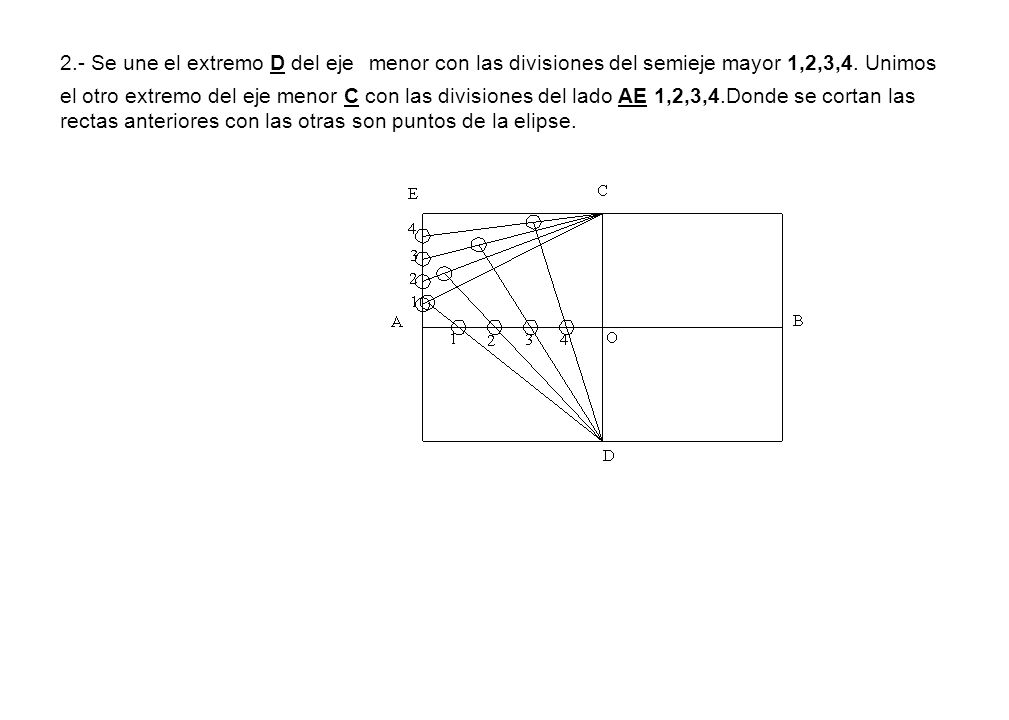

7 2.- Se une el extremo D del eje menor con las divisiones del semieje mayor 1,2,3,4. Unimos el otro extremo del eje menor C con las divisiones del lado AE 1,2,3,4.Donde se cortan las rectas anteriores con las otras son puntos de la elipse.

8 3.- Se repite el procedimiento y determinamos los otros puntos de la elipse buscada.

9 Ejercicio Nº 3 Construcción de una elipse por envolventes Dados los ejes y los focos Trazamos los ejes y determinamos los focos F y F.

10 1.- La construcción se fundamenta en que la circunferencia principal de diámetro 2a y centro O es el lugar geométrico de los pies de las perpendiculares trazadas por cada foco a las tangentes. Es decir las envolventes son las tangentes a la elipse.

11 2.- Tomamos un punto cualquiera E de la circunferencia principal se une con F' y se traza la perpendicular t por L a LF', la recta t es tangente a la elipse.

12 3.- Se repite una serie de veces en cada cuadrante y trazamos la elipse como se ve en la figura.

13 Ejercicio Nº 4 Trazado de la elipse por puntos mediante la circunferencia principal y la de diámetro 2b. Dados los ejes

14 1.- Se trazan las circunferencias de diámetro 2a y 2b respectivamente.

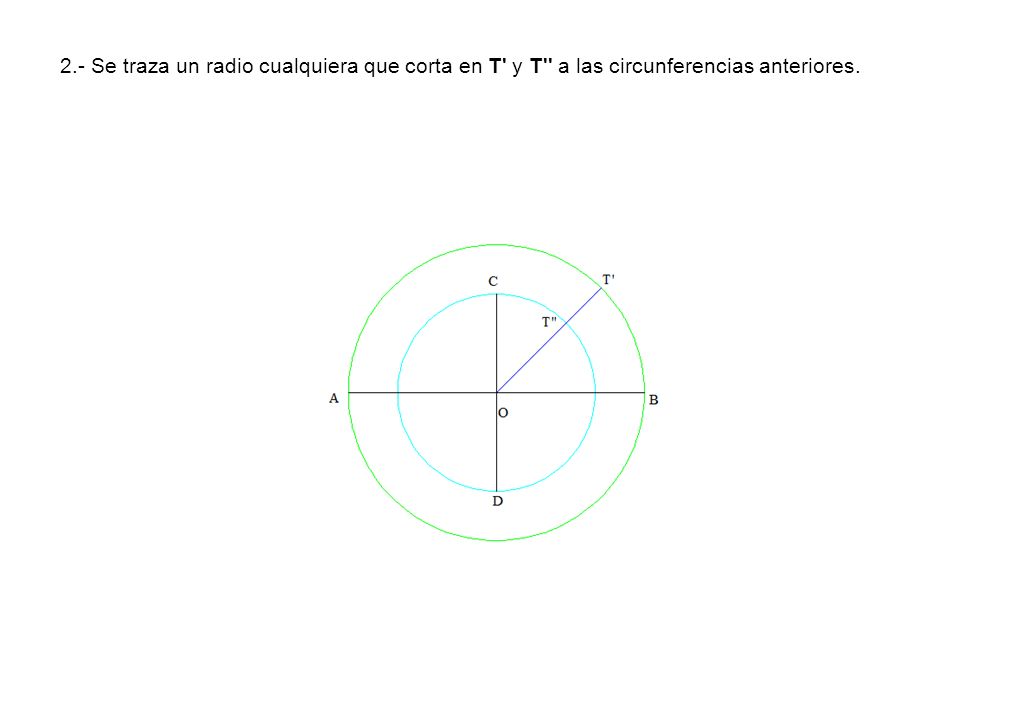

15 2.- Se traza un radio cualquiera que corta en T' y T'' a las circunferencias anteriores.

16 3.- Se traza por T' una paralela al eje CD y por T'' la paralela a AB ambas se cortan en T que es un punto de la elipse.

17 4.- Se repite la operación el numero de veces que se considere necesario y se determinar tantos puntos como de precise

18 Ejercicio Nº 5 Construcción de una elipse dados una pareja de diámetros conjugados Dados una pareja de diámetros conjugados A-B y C-D

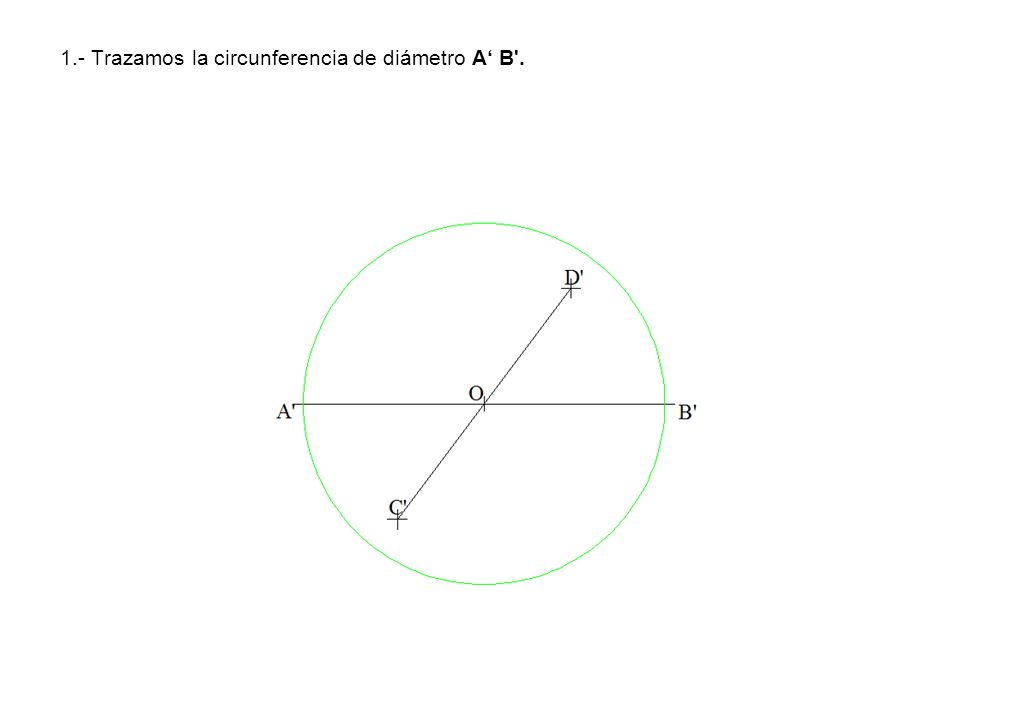

19 1.- Trazamos la circunferencia de diámetro A B'.

20 2.- La perpendicular por O corta a la circunferencia en D 1 y C 1.

21 3.- Unimos los puntos D 1 y D así como C 1 y C.

22 4.- Los puntos de la elipse se determinan trazando triángulos semejantes al OD 1 D' como el RSP, cuyos lados son paralelos a los del triángulo OD 1 D' Es decir trazamos por un punto cualquiera R una paralela al diámetro C 1 D 1 que corta en S a la Cp, por S la paralela D 1 -D y por R trazamos la paralela a CD que corta a la anterior en el punto P que es un punto de la elipse buscada.

23 5.- Se repite el procedimiento anterior las veces que se consideren necesarias y a continuación se traza la elipse

24 Ejercicio Nº 6 Puntos de intersección de una recta con una elipse Sea la elipse dada por sus elementos, focos, ejes y la recta r.

25 1.- Sabiendo que la elipse es el lugar geométrico de los centros de las circunferencias que son tangentes a la focal y pasan por el otro foco, lo que tenemos que determinar son los centros de estas circunferencias. Trazamos la circunferencia focal de centro F y radio 2a.

26 2.-Hallamos el simétrico de F' respecto a la recta r punto F' 1.

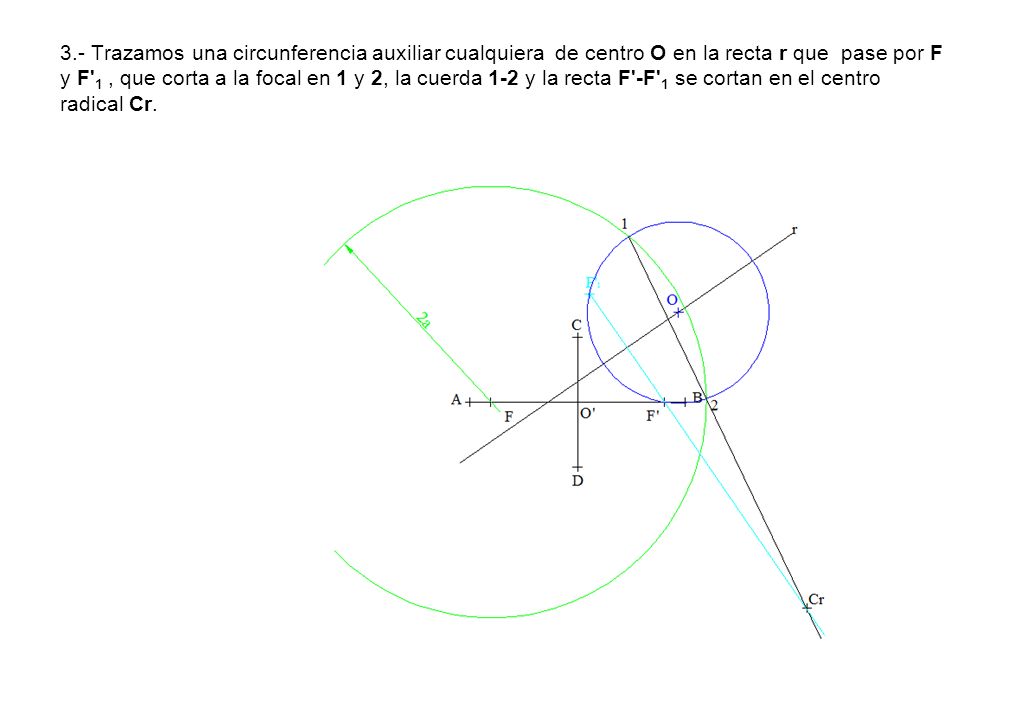

27 3.- Trazamos una circunferencia auxiliar cualquiera de centro O en la recta r que pase por F y F' 1, que corta a la focal en 1 y 2, la cuerda 1-2 y la recta F'-F' 1 se cortan en el centro radical Cr.

28 4.- Desde Cr trazamos las tangentes a la focal, que nos dan los puntos de tangencia T 1 y T 2.

29 5.- Unimos los puntos de tangencia T 1 y T 2 con F dando los puntos I 1 e I 2, que son los puntos de intersección de la recta con la elipse, a la vez son los centros de las circunferencias tangentes a la focal de F y que pasan por el otro foco F'

30 Ejercicio Nº 7 Hallar los ejes una elipse dada por una pareja de diámetros conjugados A'B' y C'D.

31 1.- Por el centro O se traza la perpendicular a A B' y se lleva OP=OA.

32 2.-Se une P con D' y se traza la circunferencia de centro O 1 y diámetro PD', con centro en O 1 y radio O 1 O se traza la semicircunferencia MON. Uniendo O con M y N se obtienen los ejes de la elipse buscada.

33 3.- Uniendo O con M y N se obtienen los ejes de la elipse buscada.

34 4.- Los puntos de corte de la circunferencia de centro O 1 y la recta O 1 O nos determinan los puntos G y H

35 5.- La magnitud de los ejes de la elipse es a = OH y b = OG que transportamos sobre cada uno de ellos respectivamente

36 Ejercicio Nº 8 Tangentes desde un punto P a una elipse utilizando la circunferencia principal

37 1.- Trazamos la circunferencia principal Cp de centro en O y radio OB = OA

38 2.- Unimos el punto P con el Foco F y con centro en 1 punto medio de PF, trazamos la circunferencia de diámetro PF'

39 3.- Los puntos de corte con la Cp puntos M y N son los puntos por los que pasan las tangentes unimos estos con P y tenemos las tangentes t y t' a la elipse

40 4.- Determinamos los simétricos F' respecto a las tangentes puntos F 1 ' y F 2 '. Unimos estos puntos con el otro foco F y determinamos los puntos de tangencia con la elipse T y T'

41 Ejercicio Nº 9 Tangente a la elipse paralelas a una dirección dada d utilizando la circunferencia principal

42 1.- Trazamos la circunferencia principal Cp

43 2.- Trazamos por el foco F una perpendicular a la dirección d

44 3.- Por los puntos M y N de intersección con la Cp son los puntos por los que pasan las tangentes por estos puntos trazamos las paralelas a la dirección dada d.

45 4.- Hallamos los simétricos del foco F respecto de las tangentes t y t' puntos F1 y F2.

46 5.- Unimos los puntos F1 y F2 con F' y determinamos los punto de corte con las tangentes puntos T y T' que son los puntos de tangencia con la elipse.

47 Ejercicio Nº 10 Construcción de la hipérbola por haces proyectivos. Datos el eje mayor A–B y los focos F y F

48 1.- Se determina un punto cualquiera P de la curva, por el método de los puntos.

49 2.- Se traza un rectángulo BMPN.

50 3.- Se dividen en partes iguales los segmentos MP y NP y se unen el punto B del eje mayor dado con las divisiones de MP y el punto A con las divisiones de NP de la forma que vemos, los puntos de intersección son puntos de la hipérbola.

51 4.- Por la parte inferior se puede repetir el mismo procedimiento ó se llevan sobre la prolongación de MP los simétricos de 1, 2, 3, 4, puntos 1, 2, 3, 4, y se unen con el punto B de la forma que como se ve en la Fig..

52 5.- Se unen los puntos anteriores y tenemos la hipérbola buscada

53 Ejercicio Nº 11 Determinar los puntos de intersección de una recta con una hipérbola Conocemos el eje AB y los focos de la hipérbola y la recta r que queremos conocer los puntos de intersección con la hipérbola

54 1.- Trazamos la circunferencia focal de centro F,

55 2.- Hallamos el simétrico de F' respecto de la recta r punto F 1.-

56 3.- Trazamos la circunferencia auxiliar de centro E que pase por F y F' 1 de radio cualquiera.

57 4.- Unimos los puntos de corte de la circunferencia anterior con la focal puntos 1 y 2 y determinamos el Cr que es el punto de corte con la recta F' F' 1

58 5.- Desde Cr trazamos las tangentes a la circunferencia focal y hallamos los puntos T y T',

59 6.- Unimos los puntos T y T con el foco F y determinamos los puntos I 1 y I 2 puntos de intersección de la recta con la hipérbola

60 Ejercicio Nº 12 Trazar una hipérbola por envolventes Tenemos una hipérbola definida por los vértices A y B y los focos F y F.

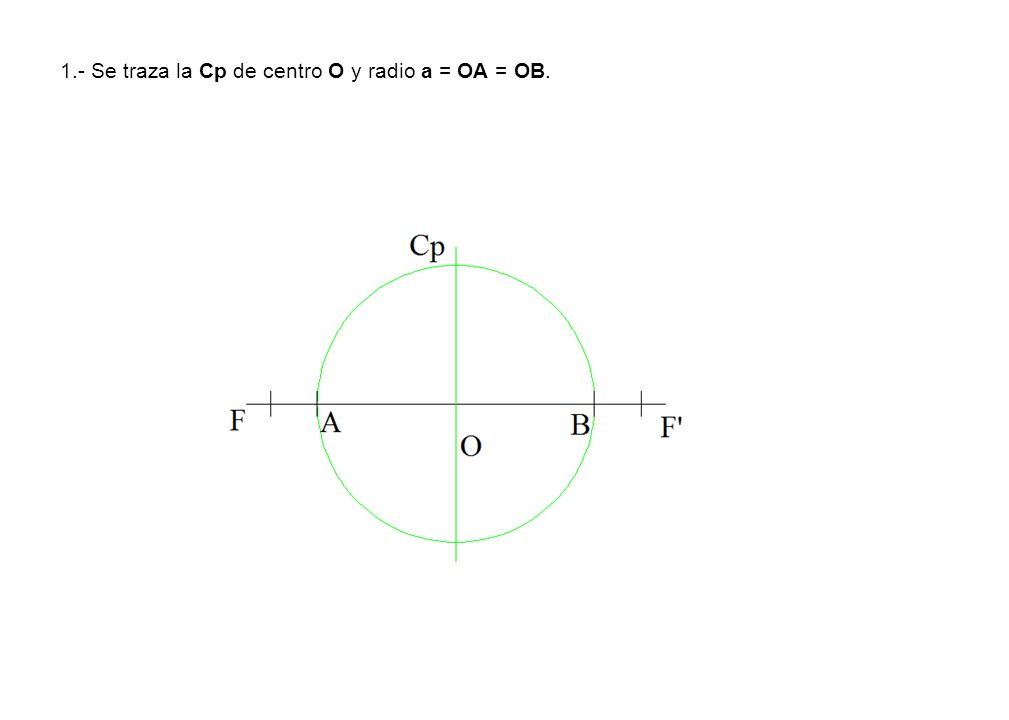

61 1.- Se traza la Cp de centro O y radio a = OA = OB.

62 3.- Se trazan las asíntotas, por A levantamos una perpendicular al eje AB, trazamos un arco de centro O y radio OF que corta a la perpendicular anterior en el punto M por el que pasa la asíntota t', la otra asíntota t es simétrica AM = AN

63 4.- Unimos M y N con O y tenemos las asíntotas t y t

64 5.- Tomamos un punto cualquiera 1 de la Cp que unimos con el foco F y trazamos la perpendicular a 1F por 1, esta recta es la tangente a la hipérbola.

65 6.- Tomamos otra serie de puntos cualesquiera como se representa en la Fig. y repetimos el procedimiento anterior y tenemos las tangentes a la hipérbola, dibujando la hipérbola a continuación

66 Ejercicio Nº 13 Trazar una hipérbola conocidas las asíntotas y un punto P de ella

67 1º.- Por el punto P trazamos una recta que corta a las asíntotas en A y D

68 2º.- Tomamos la distancia PA y trazamos el punto C, PA = CD.

69 3º.- Repetimos la misma operación con otra recta que corta a las asíntotas en M y N, y determinamos el punto R igual que el C; NP = MR

70 4º.- Se determinan todos los otros puntos restantes de la misma forma trazando rectas que pasen por el punto P o por los otros puntos hallados C, C, R y R

71 5º.- Se traza la hipérbola

72 Ejercicio Nº 14 Tangentes a la hipérbola desde un punto exterior P, mediante la circunferencia principal Cp. Se conocen el eje AB y los focos F y F' de la hipérbola, y un punto cualquiera P exterior a ella.

73 1º.- Trazamos la circunferencia principal Cp

74 2º.- Unimos el punto P con el foco F y trazamos una circunferencia de diámetro PF y centro O 1 (punto medio de PF) que corta a la Cp en los puntos M y N.

75 3º.- Por los puntos M y N pasan las tangentes a la hipérbola unimos M y N con P y tenemos las tangentes t y t

76 4º.- Hallamos los simétricos de F respecto a las tangentes t y t' puntos F 1 y F 2 que unidos con el otro foco F' nos determinan los puntos de tangencia T y T'

77 Ejercicio Nº 15 Tangentes a la hipérbola paralelas a una dirección dada, mediante la circunferencia principal Cp. Conocemos el eje AB y los focos de la hipérbola y la recta d que nos da la dirección que queremos trazar las tangentes.

78 1º.- Trazamos la circunferencia principal Cp de centro O y radio OA = OB

79 2º.- Por F' trazamos la perpendicular a la dirección dada d que nos determina los puntos M y N, puntos por los que pasan las tangentes a la hipérbola paralelas a la dirección dada d, foco F que nos da los punto de tangencia T y T' con la hipérbola.

80 3º.- Trazamos estas tangentes t y t', por M y N y paralelas a la dirección dada d

81 4º.- Hallamos los simétricos de F' respecto a las tangentes t y t' puntos F' 1 y F' 2.

82 5º.- Unimos F' 1 y F' 2 con el otro foco F que nos da los punto de tangencia T y T' con la hipérbola.

83 Ejercicio Nº 16 Trazar una parábola por envolventes Tenemos una parábola definida por el eje, el vértice V y el foco F.

84 1º.- Se traza la directriz d sabiendo que FV = AV y que la directriz es la circunferencia focal de la parábola Cf.

85 2º.- Se traza la tangente t v en el vértice V, que sabemos que es perpendicular al eje y es así mismo la circunferencia principal Cp.

86 3º.- Situamos un punto T en la tangente,unimos este punto con el foco F y trazamos una perpendicular por T.

87 4º.- Repetimos la operación con otros puntos, y la parábola es la tangente a las perpendiculares.

88 Ejercicio Nº 17 Trazar una parábola dados el eje, el vértice y un punto de la curva

89 1º.- Trazamos la tangente en el vértice VN y la paralela PN al eje.

90 2º.- Se divide PN y VN en un numero de partes iguales.

91 3º.- Por la división 6 de VN se traza paralela al eje y por la división 6 de NP se unen con V. El punto de corte de ambas punto R resulta un punto de la parábola.

92 4º.- Repetimos el mismo procedimiento por la otras divisiones y se obtienen los demás puntos

93 5º.- La otra rama se determina de la misma forma, por ser la parábola simétrica respecto al eje.

94 6º.- Trazamos la parábola por los puntos obtenidos.

95 Ejercicio Nº 18 Intersección de una recta con una parábola. Se conocen el eje y el foco F y la directriz de la parábola, y la recta r.

96 1º.- Hallamos el vértice de la parábola V y trazamos la tangente en el vértice t v que así mismo la circunferencia principal Cp.

97 2º.- Hallamos el simétrico de F respecto de la recta r punto F'.

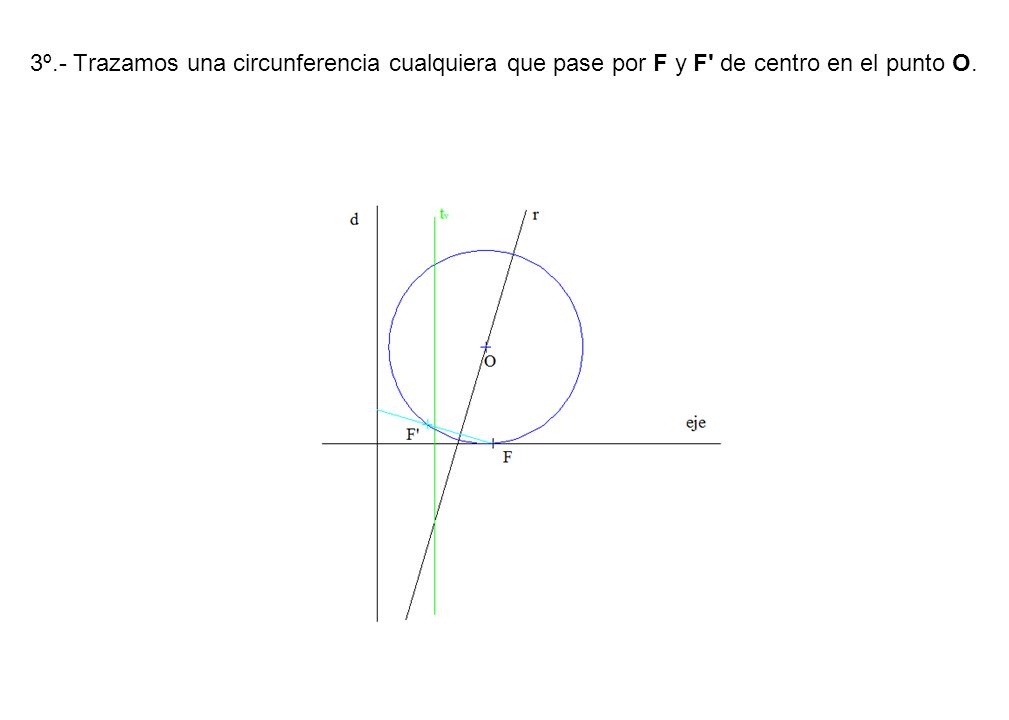

98 3º.- Trazamos una circunferencia cualquiera que pase por F y F' de centro en el punto O.

99 4º.- Prolongamos la recta FF' que corta a la directriz en el punto Cr, centro radical y trazamos la tangente Cr-T

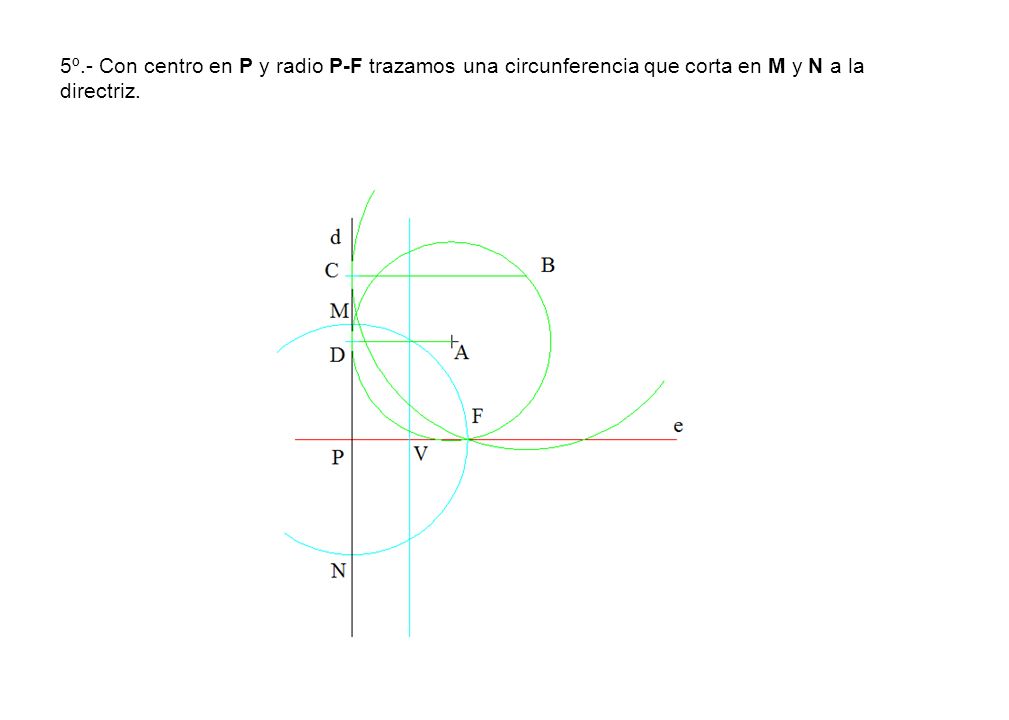

100 5º.- Este segmento se lleva sobre la directriz con una circunferencia de centro Cr y radio Cr-T que nos determina los puntos A y B.

101 6º.- Por A y B se trazan las perpendiculares a la directriz que cortan a la recta r en los punto I y I' que son los puntos de intersección de la recta r con la parábola.

102 Ejercicio Nº 19 Determinación de una parábola conociendo dos tangentes y los puntos de tangencias en cada una. Conocemos las tangentes t y t' y los puntos de tangencia T y T.

103 1º.- Unimos los puntos de tangencia y tenemos la recta T-T', hallamos el punto medio M de este segmento TT', unimos M y N y tenemos la dirección del eje que es la recta MN.

104 2º.- Tomamos un punto cualquiera P y por el trazamos las paralelas a las tangentes que cortan a estas en los puntos 1 y 2 se unen estos y determinamos la tangente t'' que es otra tangente a la parábola, determinamos el punto de tangencia trazando por P una paralela al eje que nos determina el punto T'.

105 3º.- Si tomamos el punto M punto del eje de la parábola y por el trazamos las paralelas a las tangentes que cortan a estas en los puntos 3 y 4 se unen estos y determinamos el vértice V de la parábola Para determinar mas puntos se repite el procedimiento tomando puntos diferentes sobre la recta TT'.

106 Ejercicio Nº 20 Tangentes a la parábola desde un punto exterior P utilizando la tangente en el vértice Tenemos una parábola definida por el eje, vértice A el foco F '.

107 1º.- Se traza la directriz d por B, FA = AB que como sabemos es perpendicular al eje (que es la circunferencia focal Cf de la parábola) a continuación por A trazamos la tangente en el vértice t v que es la circunferencia principal Cp.

108 2º.- Unimos P con el foco F y trazamos una circunferencia de diámetro PF y centro O, que corta a la tangente en el vértice t v en los puntos M y M' puntos que pertenecen a las tangentes

109 3º.- Unimos P con M y M' puntos que pertenecen a las tangentes y tenemos las tangentes t y t' desde el punto P a la parábola.

110 4º.- Unimos el foco F con los puntos M y M' y tenemos los punto F1 y F2 puntos de la directriz por los puntos F1 y F2 trazamos paralelas al eje y nos determina los puntos de tangencia con la parábola T y T'.

111 Ejercicio Nº 21 Tangentes a la parábola paralelas a una dirección dada r utilizando la tangente en el vértice Datos el eje, el foco F y el vértice A

112 1º.- Trazamos la directriz d y la tangente en el vértice t v, teniendo presente que AB = AF

113 2º.- Por el foco trazamos la perpendicular a la dirección dada r que corta a la tangente en el vértice tv en el punto M y a la directriz en el punto F.

114 3º.- El punto M es un punto de la tangente buscada por M trazamos una paralela a la dirección dada r y tenemos la tangente buscada.

115 4º.- Por el punto F' punto de corte de la perpendicular con la directriz trazamos otra paralela al eje que nos el punto T punto de tangencia con la parábola.

116 Ejercicio Nº 22 Construcción de la elipse por el método de los 12 puntos. Se conocen los ejes. Vemos el dibujo de la circunferencia, el punto M es la mitad del radio de la circunferencia (cuarta parte del lado AB) Si unimos E con B y el otro extremo del diámetro con M las rectas se cortan en un punto de la circunferencia

117 1º.- Se traza el rectángulo de lados igual a los ejes.

118 2º.- Se dividen los lados en cuatro partes iguales el lado AB el punto M es la cuarta parte y el lado BC el punto N es también la cuarta parte, se procede igual en las otras mitades de los lados.

119 3º.- Se une M con el extremo del eje mayor punto 3 y el otro extremo E con el punto B y nos da el punto P punto de la elipse. se repite la operación y tenemos cuatro puntos.

120 4º.- Se repite la operación anterior con los otros cuadrantes y tenemos cuatro puntos.

121 4º.- Se une N con el extremo del eje menor punto 6 y el otro extremo punto 12 con el punto C y nos da el punto 4, punto de la elipse.

122 5º.- Se repite la operación anterior con los otros cuadrantes y tenemos cuatro puntos.

123 6º.- Con los otros cuatro puntos extremos de los ejes tenemos los doce puntos que unimos y tenemos dibujada la elipse.

124 Ejercicio Nº 23 Construcción de una parábola por tangentes Conocemos el eje de la parábola, la tangente en el punto P a la parábola (PV).

125 1º.- Determinamos el simétrico de P respecto al eje punto P' y trazamos la tangente P'V.

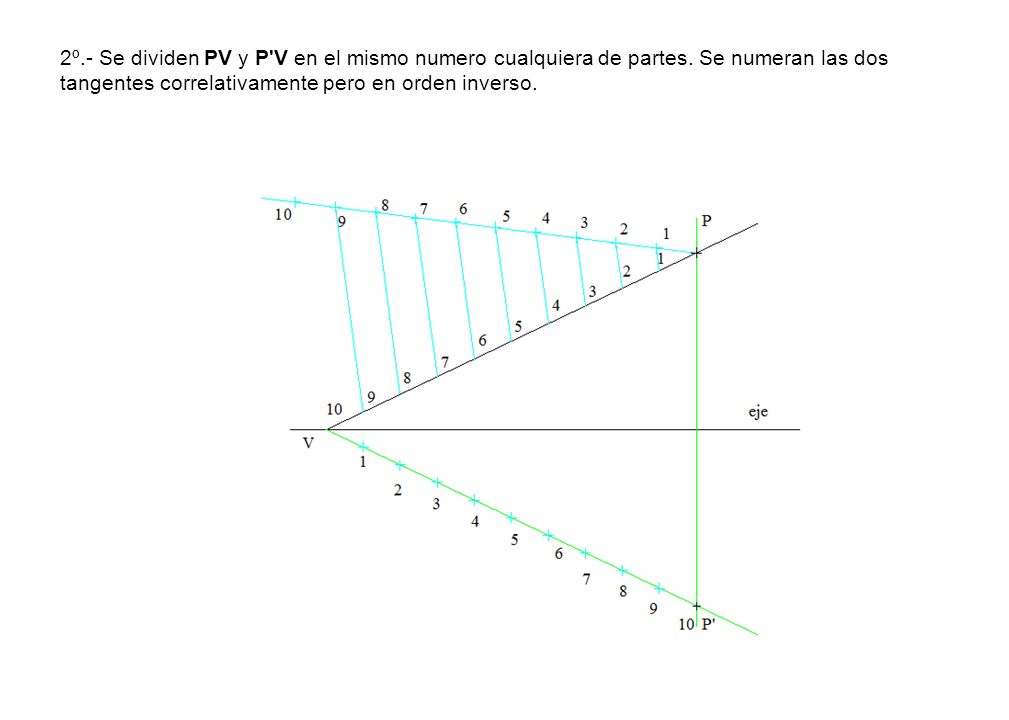

126 2º.- Se dividen PV y P'V en el mismo numero cualquiera de partes. Se numeran las dos tangentes correlativamente pero en orden inverso.

127 3º.- Se trazan las rectas 1-1, 2-2, 3-3, , que son las tangentes a la parábola y trazamos la misma.

128 Ejercicio Nº 24: Determinar los ejes de una elipse si se conocen los focos F y F' y un P. Dibujar la elipse y la tangente en P.

129 1º.- Trazamos la mediatriz de F-F y se obtiene el eje menor.

130 2º.-Unimos P con F y con F, obteniendo los radio vectores r y r. Llevamos sobre una recta auxiliar cualquiera los radio vectores FP= r y PF=r uno a continuación de otro y obtenemos el valor del eje mayor =2a.

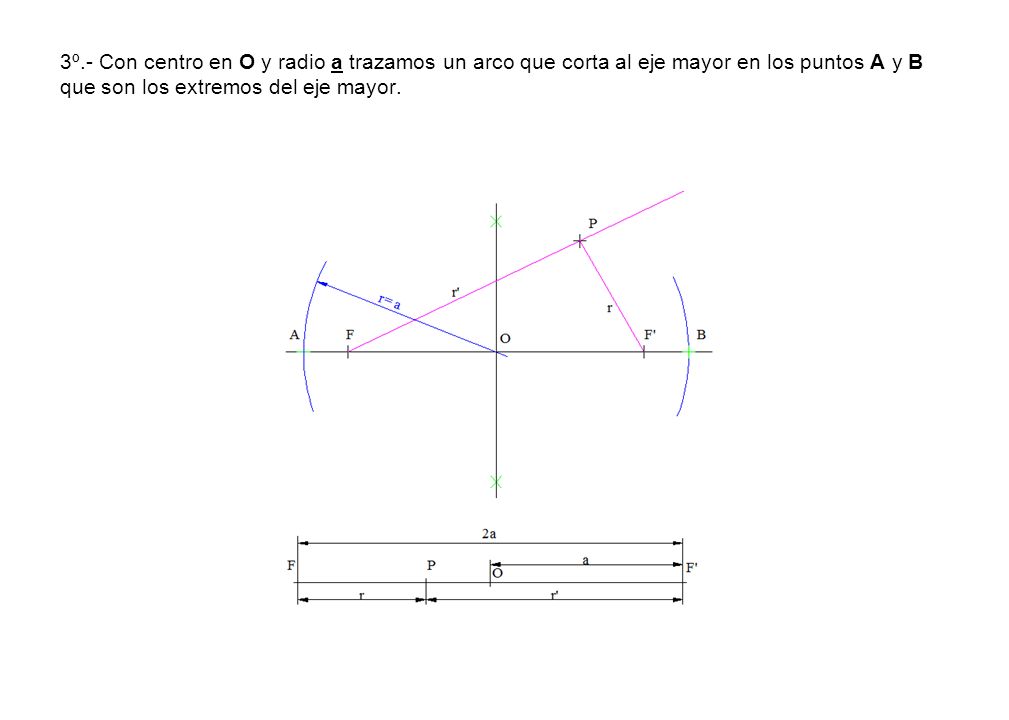

131 3º.- Con centro en O y radio a trazamos un arco que corta al eje mayor en los puntos A y B que son los extremos del eje mayor.

132 4º.- Con centro en F o en F trazamos un arco de circunferencia de radio a que corta al eje menor en los puntos C y D que resultan los extremos del eje menor.

133 5º.- Tomamos un punto 1 cualquiera del eje mayor, trazamos con centro en F y F dos arcos de radio 1-A y con centro también en F y F trazamos otros dos arco de radio 1-B que corta a los anteriores, los puntos de corte son punto de la elipse.

134 6º.- Tomamos otros puntos 2, 3,.. cualesquiera del eje mayor, y repetimos el procedimiento por encima del eje mayor y por debajo, trazamos con centro en F y F arcos de radio 2-A, 3- A,.. y con centro también en F y F trazamos otros arco de radio 2-B, 3-B, que corta a los anteriores, los puntos de corte son punto de la elipse.

135 7º.- Unimos los puntos y obtenemos la elipse.

136 8º.- Trazamos la bisectriz de los radios vectores y obtenemos la tangente en el punto P de la elipse.

137 Ejercicio Nº 26: Hallar el centro, el otro foco y la longitud del eje menor 2b de una elipse de la que se conocen un punto P, un foco F y la dirección del eje mayor así como el valor del semieje mayor a=35 mm.

138 1º.- Llevamos sobre una recta auxiliar cualquiera el valor de 2a = 35+35=70 mm. Sobre la recta llevamos el valor del radio vector PF= r = 27 mm y el valor PF=r = =43 mm.

139 2º.- Con centro en el punto P y radio PF =43 mm trazamos un arco que corta al eje mayor en el punto F que resulta el otro foco.

140 3º.- Con centro en los focos F y F trazamos la mediatriz que resulta el eje menor de la elipse.

141 4º.- Con centro en el foco F por ejemplo y radio a=35 mm trazamos un arco que corta al eje menor en los puntos C y D que resultan ser los extremos del otro eje.

142 5º.- Con centro en el punto O y radio a=35 mm trazamos un arco que corta al eje mayor en los puntos A y D que resultan ser los extremos del eje.

143 Ejercicio Nº 27:Determinar los elementos de una elipse de la que se conocen un foco F, dos tangentes t 1 y t 2 con un punto de tangencia T en una de ellas.

144 1º.- Hallamos los punto M y N simétricos del foco F respecto a las tangentes t 1 y t 2.

145 2º.- Trazamos la mediatriz del segmento M y N.

146 3º.- Unimos el punto M con el punto de tangencia T que corta a la mediatriz de M y N en el punto F que resulta ser el otro foco.

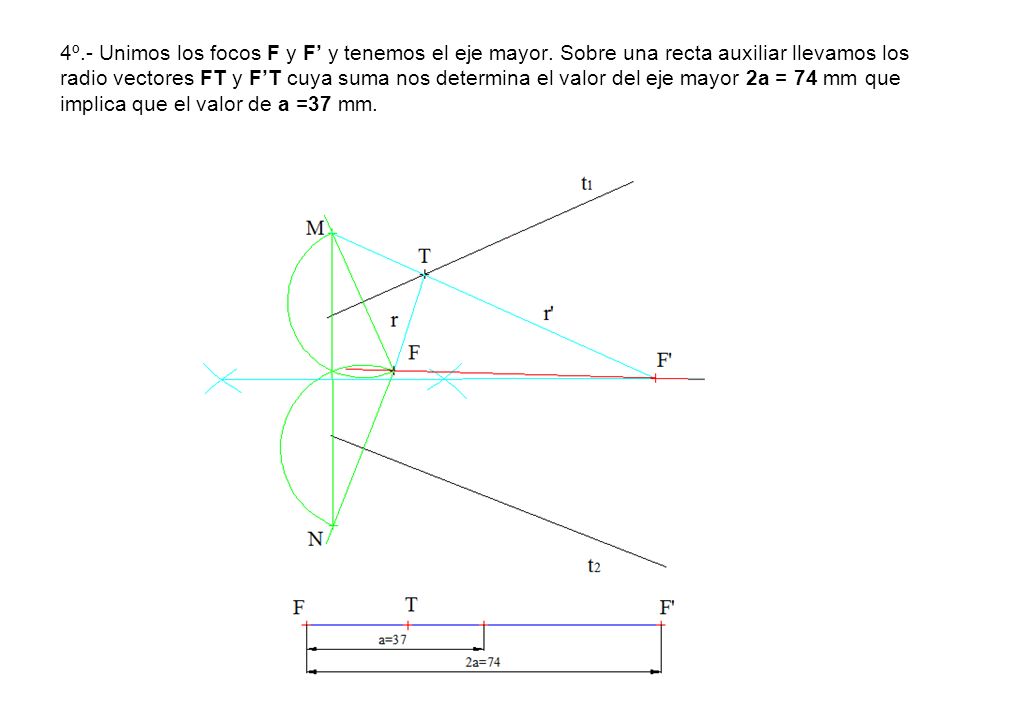

147 4º.- Unimos los focos F y F y tenemos el eje mayor. Sobre una recta auxiliar llevamos los radio vectores FT y FT cuya suma nos determina el valor del eje mayor 2a = 74 mm que implica que el valor de a =37 mm.

148 5º.- Con centro en los focos F y F y radio a=37 mm trazamos la mediatriz que nos determina los punto C y D que resulta los extremos del eje menor.

149 6º.- Con centro en el punto O y radio a=37 mm llevamos las distancias OA = OB = 37 mm que nos determinan los extremos el eje mayor.

150 Ejercicio Nº 28: Trazar las tangentes a una elipse desde un punto exterior P a ella. Definida por su eje mayor y los focos.

151 1º.- Con centro en el punto F y radio 2a=AB trazamos la circunferencia focal.

152 2º.- Con centro en el punto P y radio PF trazamos la circunferencia que corta a la focal en los punto M y N.

153 3º.- Unimos el foco F con los puntos M y N.

154 4º.- Por el punto P trazamos las perpendiculares t y t 1 a los segmentos MF y NF, que también son las mediatrices de MF y NF.

155 5º.- Unimos M con F y obtenemos el punto T punto de tangencia de la tangente t con la elipse si unimos N con F obtenemos el punto T 1 que es el otro punto de tangencia de la tangente t 1 con la elipse.

156 Ejercicio Nº 29: Determinar la hipérbola por puntos y sus asíntotas si conocemos sus vértices y focos.

157 1º.- Trazamos la mediatriz de A-B o de F-F y obtenemos el eje imaginario y el punto O.

158 2º.- Trazamos la circunferencia de centro O y diámetro A-B.

159 3º.- Trazamos la circunferencia de centro O 1 (punto medio de O-F) y diámetro O-F.

160 4º.- Unimos los puntos de intersección de las circunferencias con el punto O y tenemos las asíntotas.

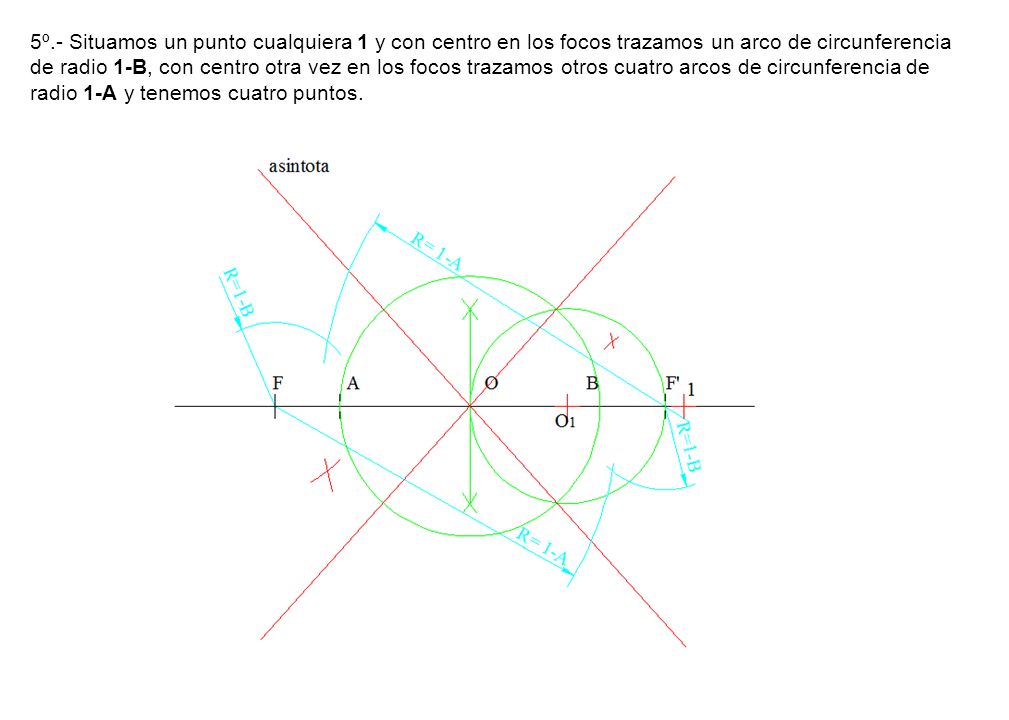

161 5º.- Situamos un punto cualquiera 1 y con centro en los focos trazamos un arco de circunferencia de radio 1-B, con centro otra vez en los focos trazamos otros cuatro arcos de circunferencia de radio 1-A y tenemos cuatro puntos.

162 6º.- Tomamos otros puntos cualesquiera 2, 3,.. y repetimos el procedimiento y obtenemos otros puntos que unidos resulta la hipérbola.

163 Ejercicio Nº 30: Trazar las tangentes a una hipérbola desde un punto exterior a ella P si conocemos los focos y una asíntota.

164 1º.- Con centro en el punto O trazamos una circunferencia que pase por los focos y corta a la asíntota por los puntos de corte trazamos una perpendicular al eje y obtenemos los extremos A y B del eje.

165 2º.- Trazamos la circunferencia focal de centro F y radio 2a.

166 3º.- Trazamos la circunferencia de centro el punto P y que pasa por el otro foco F.

167 4º.- Unimos los puntos M y N con el foco F.

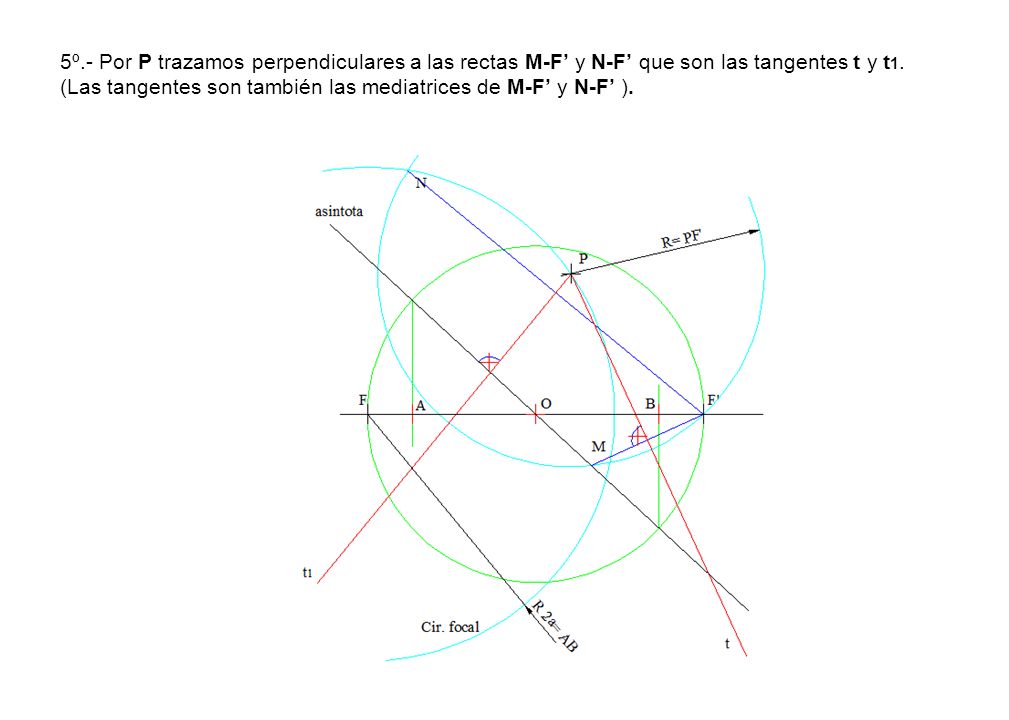

168 5º.- Por P trazamos perpendiculares a las rectas M-F y N-F que son las tangentes t y t 1. (Las tangentes son también las mediatrices de M-F y N-F ).

169 6º.- Unimos M-F y obtenemos el punto T punto de tangencia de la tangente t con la hipérbola. Si unimos N con F obtenemos el punto T 1 punto de tangente de t 1 con la hipérbola.

170 Ejercicio Nº 31:Trazar las tangentes y los puntos de tangencia a la hipérbola dada por sus vértices y sus focos paralelas a la dirección dada d.

171 1º.- Trazamos la circunferencia focal de centro F y radio A-B.

172 2º.- Por F trazamos la perpendicular a la dirección d, que corta a la circunferencial focal en M y N.

173 3º.- Trazamos la mediatriz de M-F y obtenemos la recta t, trazamos la mediatriz de N- F y obtenemos la recta t 1 que son las tangentes a la hipérbola.

174 6º.- Unimos M-F y obtenemos el punto T punto de tangencia de la tangente t con la hipérbola. Si unimos N con F obtenemos el punto T 1 punto de tangente de t 1 con la hipérbola.

175 Ejercicio Nº 32: Determinar la directriz y el vértice así como la tangente en el punto P. De una parábola que se conoce su foco F, un punto A del eje y un punto P de la parábola.

176 1º.- Unimos A-F y obtenemos el eje de la parábola.

177 2º.- Con centro en P y radio PF trazamos un arco de circunferencia. Trazamos la tangente al arco de la circunferencia perpendicular al eje que resulta la directriz de la parábola.

178 3º.- Hallamos el vértice V de la parábola que es la mitad de la distancia del foco a la directriz. Unimos el punto de tangente T con el punto P (que es paralela al eje).

179 4º.- Trazamos la bisectriz del ángulo FPT y obtenemos la tangente en el punto P.

180 Ejercicio Nº 33: Hallar la parábola por puntos, conociendo el eje la directriz y la distancia desde el vértice a la directriz.

181 1º.- Con centro en V, trazamos una circunferencia que pase por la intersección del eje y la directriz punto A, el punto de corte con el eje es el foco F.

182 2º.- Por un punto cualquiera 1 trazamos una paralela a la directriz y con centro en F, y radio 1-A trazamos un arco de circunferencia que corta a la perpendicular en dos puntos B y C que son puntos de la parábola por equidistar del foco y de la directriz.

183 3º.- Tomamos otros puntos 2, 3,.. cualesquiera del eje, y repetimos el procedimiento, trazamos con centro en F arcos de radio 2-A, 3-A,.. que corta a las paralelas en puntos de la parábola.

184 4º.- Unimos los puntos y obtenemos la parábola.

185 Ejercicio Nº 34: Determinar el eje, el vértice y la directriz de una parábola que se conocen el foco y un par de puntos A y B de la misma.

186 1º.- Con centro en el punto A trazamos un arco de circunferencia que pase por el foco F.

187 2º.- Con centro en el punto B trazamos una circunferencia que pase por el foco F.

188 3º.- Trazamos la tangente a las circunferencias una de ellas. Esta tangente es la directriz.

189 4º.- Por el foco F trazamos la perpendicular a la directriz que resulta el eje de la parábola.

190 5º.- Trazamos la mediatriz de la distancia del foco a la directriz F-1 y obtenemos el vértice V de la parábola.

191 Ejercicio Nº 35: Trazar la parábola que pasa por los puntos A y B situado ambos a un mismo lado del eje, si se conoce la directriz. Trazar las tangentes desde el punto de intersección del eje y la directriz.

192 1º.- Por los puntos A y B trazamos la perpendiculares a la directriz y hallamos los puntos de tangencia C y D.

193 2º.- Con centro en A y B trazamos circunferencias que pasan por los puntos de tangencia C y D. El punto de intersección de ambas resulta el foco F de la parábola.

194 3º.- Por el foco F trazamos una perpendicular a la directriz que resulta ser el eje de la parábola.

195 4º.- Hallamos el vértice V de la parábola que resulta ser el punto medio de F-P.

196 5º.- Con centro en P y radio P-F trazamos una circunferencia que corta en M y N a la directriz.

197 6º.- Unimos M y N con el foco F.

198 7º.- Por el punto P trazamos una perpendicular a M-F y otra a N-F, que resultan ser las tangentes t y t 1. Que también pasan por el punto 1 y 2.

199 8º.- Por los puntos M y N trazamos perpendiculares a la directriz (paralelas al eje) que nos determina los puntos T y T 1 puntos de tangencia con la parábola.

200 Ejercicio Nº 36: Trazar las tangentes a una parábola desde un punto exterior P si conocemos el foco F, el eje e y la directriz d.

201 1º.- Hallamos la tangente en el vértice sabiendo que el punto V es la mitad de la distancia del foco a la directriz.

202 2º.- Con centro en el punto P y radio PF trazamos un arco de circunferencia que corta en M y N a la directriz.

203 3º.- Unimos M y N con el foco F.

204 4º.- Por el punto P trazamos las rectas t y t 1 perpendiculares a M-F y a N-F, que también son las mediatrices y pasan por el punto de corte de las rectas M-F y N-F con la tangente en el vértice. La rectas t y t 1 son las tangentes a la parábola.

205 5º.- Por los puntos M y N trazamos las rectas perpendiculares a la directriz que cortan a las tangentes t y t 1 en los punto T y T 1 que son los puntos de tangencia con la parábola.


Descargar ppt "EJERCICIOS DE CURVAS CONICAS Construcciones Elementales."

Presentaciones similares


Anuncios Google
