Triángulos y cuadriláteros Polígonos regulares

Presentación del tema: "Triángulos y cuadriláteros Polígonos regulares"— Transcripción de la presentación:

1 Triángulos y cuadriláteros Polígonos regulares
1º bachillerato Tema 3: Polígonos Polígonos Triángulos y cuadriláteros Polígonos regulares

2 TRIÁNGULOS

3

4 4 Elementos notables de los triángulos (I) Polígonos 1
Dibujo Técnico 2.º BACHILLERATO 1 Rectas y puntos notables de los triángulos (I) Elementos notables de los triángulos (I) Altura Mediana Es la perpendicular trazada a un lado desde el vértice opuesto Es la recta que une un vértice con el punto medio del lado opuesto Ortocentro Baricentro Punto donde se cortan las tres alturas de un triángulo Punto donde se cortan las tres medianas de un triángulo

5 4 Elementos notables de los triángulos (II) Polígonos 2
Dibujo Técnico 2.º BACHILLERATO 2 Rectas y puntos notables de los triángulos (II) Elementos notables de los triángulos (II) Bisectriz Mediatriz Es la recta que divide un ángulo en dos partes iguales Es la perpendicular trazada a un lado por su punto medio Incentro Circuncentro Punto donde se cortan las tres bisectrices de un triángulo Punto donde se cortan las tres mediatrices de un triángulo

6 Altura Altura de un triángulo es la perpendicular trazada desde un vértice al lado opuesto. Un triángulo tiene tres alturas. RECorDemos... Las tres alturas de un triángulo se cortan en un punto llamado ortocentro . Si unimos los pies de las alturas formamos el Triángulo Órtico, cuyo centro es el ortocentro

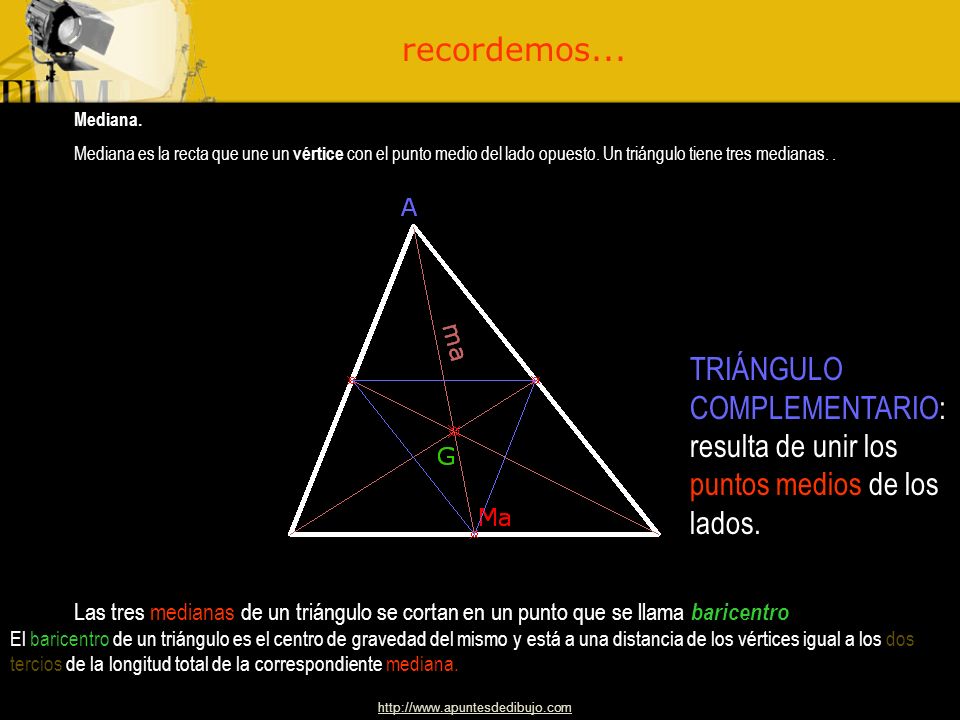

7 recordemos... Mediana. Mediana es la recta que une un vértice con el punto medio del lado opuesto. Un triángulo tiene tres medianas. . TRIÁNGULO COMPLEMENTARIO:resulta de unir los puntos medios de los lados. Las tres medianas de un triángulo se cortan en un punto que se llama baricentro El baricentro de un triángulo es el centro de gravedad del mismo y está a una distancia de los vértices igual a los dos tercios de la longitud total de la correspondiente mediana.

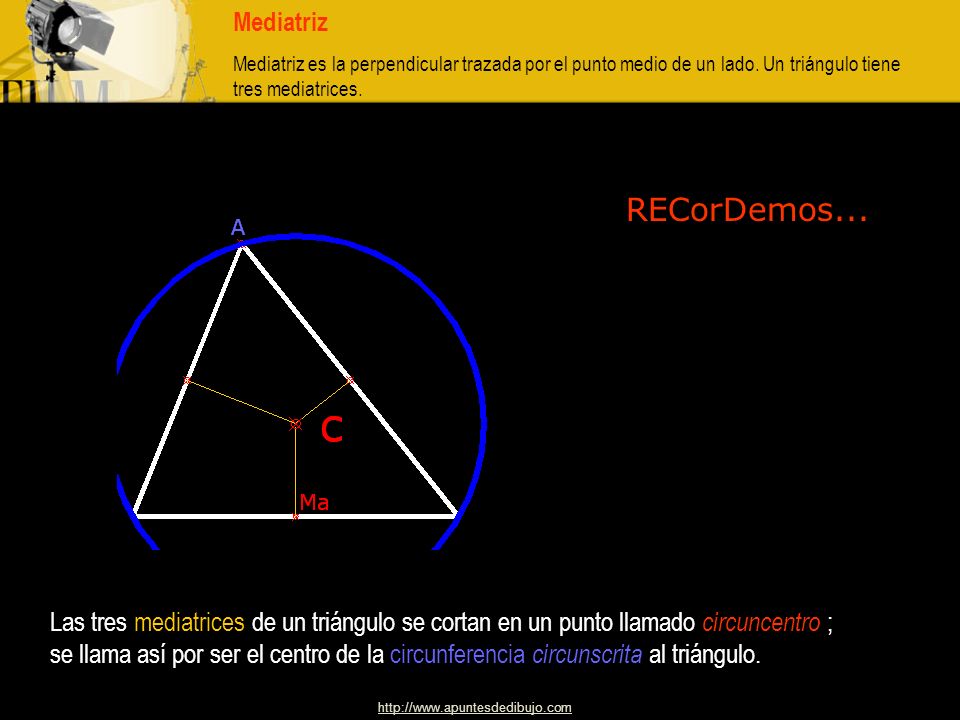

8 Mediatriz Mediatriz es la perpendicular trazada por el punto medio de un lado. Un triángulo tiene tres mediatrices. RECorDemos... Las tres mediatrices de un triángulo se cortan en un punto llamado circuncentro ; se llama así por ser el centro de la circunferencia circunscrita al triángulo.

9 RECorDemos... Bisectriz Bisectriz de un triángulo es, como su propio nombre indica, la recta que divide uno de los ángulos en dos ángulos iguales. Un triángulo tiene tres bisectrices interiores. Las tres bisectrices interiores de un triángulo se cortan en un punto, llamado incentro . Se llama incentro por ser el centro de la circunferencia inscrita al triángulo.

10 4 Bisectrices exteriores Polígonos 3
Dibujo Técnico 2.º BACHILLERATO 3 Otros triángulos y rectas notables: bisectrices exteriores Bisectrices exteriores Bisectrices exteriores Son las bisectrices de los ángulos exteriores El punto de intersección de las tres bisectrices interiores de un triángulo es el centro de la circunferencia inscrita Los puntos de intersección de las tres bisectrices exteriores de un triángulo son los centros de las circunferencias exinscritas

11 4 Triángulos órtico, complementario y podar Polígonos
Dibujo Técnico 2.º BACHILLERATO Otros triángulos y rectas notables: triángulos órtico, complementario y podar 4 Triángulos órtico, complementario y podar Triángulo órtico C B A E Compuesto por los pies de las tres alturas de un triángulo F D C B A Triángulo complementario Compuesto por los puntos medios de los lados de un triángulo D F E C A B Triángulo podar respecto de un punto P D F Compuesto por los pies de las perpendiculares a los lados trazadas desde P P E

12 Triángulo complementario
RECorDemos... Triángulo órtico Triángulo complementario Triángulo podar Se denomina triángulo podar de un triángulo dado, respecto de un punto P, al triángulo cuyos vértices son los pies de las perpendiculares a los lados trazadas desde el punto P .

13

14

15

16

17 Construir un triángulo isósceles conociendo los lados iguales y el ángulo comprendido entre los mismos. Con centro en el vértice A del ángulo, describir un arco de radio igual a los lados conocidos, el cual corta a los lados del ángulo en B y C, vértices del triángulo.

18 Construir un triángulo isósceles dada la suma de la altura y uno de los lados iguales, así como el ángulo opuesto a la base. Se levanta sobre una recta base indefinida una perpendicular de longitud igual a la suma conocida. Por el extremo E se construye un ángulo igual a la cuarta parte del dado, obteniendo con ello sobre la recta base el vértice B. El A se determina trazando la mediatriz al segmento E B, Y el C por simetría del B respecto a D, o mediante un arco de centro en A y radio A B.

19 Trácense la altura A M Y el semiperímetro M N formando ánqulo recto.
Construir un triángulo isósceles conocido el semiperímetro y la altura. Trácense la altura A M Y el semiperímetro M N formando ánqulo recto. La mediatriz del segmento A N determina sobre M N el vértice C obteniéndose el B por simetría de C respecto a M

20 Construir un triángulo rectángulo isósceles, dada la hipotenusa.
Con diámetro igual a la hipotenusa, dada, trazar una semicircunferencia. La mediatriz al diámetro determina sobre la semicircunferencia el vértice del ángulo recto. Todo ángulo inscrito en media circunferencia tiene por valor 90°, puesto que el ángulo inscrito vale la mitad del central correspondiente. De aquí que el arco capaz de un ángulo recto es una semicircunferencia,

21 Construir un triángulo rectángulo conociendo sus dos catetos.
Trazar por el extremo de uno de ellos una perpendicular de longitud igual al otro cateto. Unidos entre sí los dos extremos libres, queda definida la hipotenusa de dicho triángulo.

22 Se toma un segmento DC igual a la suma b + c de los dos catetos,
Construir un triángulo rectángulo dada la hipotenusa y la suma de los catetos Se toma un segmento DC igual a la suma b + c de los dos catetos, construyendo en uno de sus extremos D, un ángulo de 45°, y con centro en el otro ex­tremo C se describe un arco de radio igual a la hipotenusa dada Este arco corta al lado oblicuo del ángulo en el vértice B. El vértice A se obtiene trazando una perpendicular a D C desde B. El punto B' donde el arco también corta a D B, nos proporciona otra solución, que es simétrica a la obtenida.

23 Construir un triángulo rectángulo dadas la mediana ma y la altura ha correspondientes a la hipotenusa Dado que la hipotenusa de un triángulo rectángulo mide dos veces su mediana correspondiente, el problema se reduce a la construcción de un triángulo rectángulo conocida la hipotenusa y la altura relativa a dicha hipotenusa. Para ello, tómese por hipotenusa un segmento BC igual a dos veces ma describiendo con centro en su punto medio Ma una semicircunferencia. Trazando una paralela a BC a una distancia igual a ha queda determinado, en su intersección con la semicircunferencia, el vértice A. La intersección A' produce otra solución simétrica.

24 A un segmento DC,igual a la diferencia de catetos conocida,
Construir un triángulo rectángulo dada la hipotenusa y la diferencia de los cateto A un segmento DC,igual a la diferencia de catetos conocida, construir en uno de sus extremos y sobre su prolongación un ángulo de 45°, trazando con centro en el otro extremo, y radio igual a la longitud dada para la hipotenusa, un arco, que cortará al lado libre del ángulo en el vértice B. La perpendicular trazada por_B a la prolongación de DC nos determina el vértice A.

25 Construir un triángulo conociendo un lado y los ángulos adyacentes al mismo
Situar el lado dado como base del triángulo, construyendo en sus extremos ángulos respectivamente iguales a los dados.

26 Construir un triángulo conocidos dos lados y el ángulo opuesto a uno de ellos.
Construir un ángulo igual al dado, transportando sobre uno de sus lados la magnitud de uno d los lados conocidos, obteniendo el punto C. Con centro en dicho punto y radio igual al otro lado, describir un arco que determinará el tercer vértice del triángulo al cortar al lado tomado como base del triángulo. Este problema puede tener dos, una o ninguna solución, dependiendo ello de que el lado a sea mayor, igualo menor respectivamente que la distancia del vértice C a la base.

27 CUADRILÁTEROS

28

29 A + B = Ω/2 +β/2=360º/2=180º CUADRILÁTERO INSCRIBIBLE
Se llama así al cuadrilátero que se puede inscribir en una circunferencia . En un cuadrilátero inscribible sus ángulos opuestos son suplementarios, es decir, suman 180°. Recíprocamente, un cuadrilátero que tenga sus ángulos opuestos suplementarios es inscribible. A + B = C + D = 180° Teniendo en cuenta que el valor de un ángulo inscrito es la mitad del ángulo central que abarca el mismo arco:  A + B = Ω/2 +β/2=360º/2=180º CUADRILÁTERO CIRCUNSCRIBIBLE: Se denomina así al cuadrilátero en el que se puede inscribir una circunferencia. En un cuadrilátero circunscribible la suma de los lados opuestos vale lo mismo. Recíprocamente, un cuadrilátero cuya suma de lados opuestos valga lo mismo es circunscribible. A+C=B+D Teniendo en cuenta que si trazamos desde un punto exterior las tangentes a una circunferencia, las distancias desde el punto exterior a los puntos de tangencia valen lo mismo, es fácil demostrar la igualdad anterior.

30 A+B=C+D=a/2+b/2=(a+b)/2=360º/2=180º
4 Polígonos Dibujo Técnico 2.º BACHILLERATO 5 Cuadrilátero inscribible y circunscribible Cuadriláteros Inscribible A Cuadrilátero que se puede inscribir en una circunferencia Es inscribible si y solo si los ángulos opuestos son suplementarios: A+B=C+D=180º A+B=C+D=a/2+b/2=(a+b)/2=360º/2=180º a b O C D B Circunscribible A B C D G Cuadrilátero que se puede circunscribir en una circunferencia H Es circunscribible si y solo si la suma de los lados opuestos vale lo mismo A+B=C+D O E F

31

32

33

34

35

36

37 4 Polígonos Polígono de 3, 6 ó 12 lados, conociendo el radio 6
Dibujo Técnico 2.º BACHILLERATO 6 División de la circunferencia en 3, 6, 12,... partes iguales Polígono de 3, 6 ó 12 lados, conociendo el radio Hexágono Con centro en A y G se trazan dos arcos del mismo radio Otros polígonos: Triángulo equilátero Dodecágono

38 4 Polígonos Polígono de 4, 8 ó 16 lados, conociendo el radio 7
Dibujo Técnico 2.º BACHILLERATO 7 División de la circunferencia en 4, 8, 16,... partes iguales Polígono de 4, 8 ó 16 lados, conociendo el radio Cuadrado Se traza la mediatriz del diámetro AE Otros polígonos Octógono

39 4 Polígonos Polígono de 5 ó 10 lados, conociendo el radio 8
Dibujo Técnico 2.º BACHILLERATO 8 División de la circunferencia en 5, 10,... partes iguales Polígono de 5 ó 10 lados, conociendo el radio Pentágono 1. Se traza la mediatriz del radio OL 2. Con centro en M y radio MA se traza un arco. AN es el lado del pentágono 3. Con centro en A y radio AN se traza otro arco Otros polígonos Decágono

40 4 Polígonos Polígono de 7 ó 14 lados, conociendo el radio 9
Dibujo Técnico 2.º BACHILLERATO 9 División de la circunferencia en 7, 14,... partes iguales Polígono de 7 ó 14 lados, conociendo el radio Heptágono Se traza la mediatriz del radio OA El segmento PS es el lado del heptágono Otros polígonos Polígono de catorce lados

41 4 Polígonos Polígono de 9 ó 18 lados, conociendo el radio 10
Dibujo Técnico 2.º BACHILLERATO 10 División de la circunferencia en 9, 18,... partes iguales Polígono de 9 ó 18 lados, conociendo el radio Eneágono 1. Con centro en K y radio KO se traza un arco 2. Con centro en J y radio JL se traza otro arco 3. Con centro en M y radio MK se traza otro arco 4. AN es el lado del eneágono

42 4 Polígonos Polígono de 5 lados, conociendo el lado 11
Dibujo Técnico 2.º BACHILLERATO 11 Construcción de un pentágono Polígono de 5 lados, conociendo el lado 1. Se traza la mediatriz de AB 2. Por B se traza la perpendicular a AB 3. Con centro en B y radio AB se traza un arco 4. Con centro en F y radio FG se traza otro arco 5. Con centro en A y radio AH se traza un tercer arco 6. El vértice E se halla trazando dos arcos de radio AB

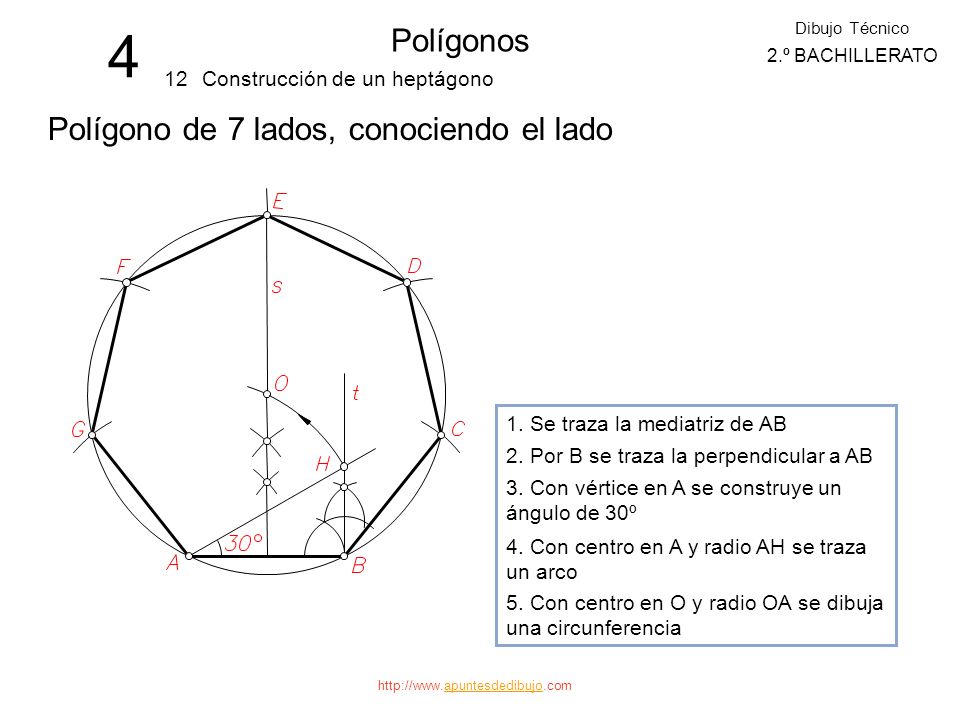

43 4 Polígonos Polígono de 7 lados, conociendo el lado 12
Dibujo Técnico 2.º BACHILLERATO 12 Construcción de un heptágono Polígono de 7 lados, conociendo el lado 1. Se traza la mediatriz de AB 2. Por B se traza la perpendicular a AB 3. Con vértice en A se construye un ángulo de 30º 4. Con centro en A y radio AH se traza un arco 5. Con centro en O y radio OA se dibuja una circunferencia

44 4 Polígonos Polígono de 8 lados, conociendo el lado 13
Dibujo Técnico 2.º BACHILLERATO 13 Construcción de un octógono Polígono de 8 lados, conociendo el lado 1. Se traza la mediatriz de AB 2. Con centro en I y diámetro AB se traza una circunferencia 3. Con centro en J y radio JB se traza otra circunferencia 4. Con centro en O y radio OA se traza una tercera circunferencia 5. Los vértices se hallan trazando arcos de radio AB

45 4 Polígonos Polígono de 9 lados, conociendo el lado 14
Dibujo Técnico 2.º BACHILLERATO 14 Construcción de un eneágono Polígono de 9 lados, conociendo el lado 1. Se traza la mediatriz de AB 2. Con centro en A y radio AB se traza un arco 3. Con centro en J y radio JB se traza otro arco 4. Con centro en K y radio KJ se traza un tercer arco 5. Se traza la mediatriz de AF 6. Con centro en O y radio OA se traza una circunferencia 7. Los vértices se hallan trazando arcos de radio AB

46 revisar

47 4 Polígonos Polígonos estrellados (I) 15
Dibujo Técnico 2.º BACHILLERATO 15 Construcción de un octógono regular estrellado Polígonos estrellados (I) 1. Se divide la circunferencia en un número de partes iguales 2. Se unen los vértices de manera no consecutiva El número de polígonos estrellados que hay de un determinado número de vértices es el siguiente: Siendo: v: Número de vértices p: Número de polígonos estrellados n: Forma de unir los vértices El trazado debe comenzar en un vértice y, recorriendo todos, debe cerrar en el que se comenzó

48 4 Polígonos Polígonos estrellados (II) 16
Dibujo Técnico 2.º BACHILLERATO 16 Construcción de un eneágono regular estrellado Polígonos estrellados (II) Eneágono regular estrellado Existen dos polígonos regulares estrellados de nueve vértices: 1. Uniendo los vértices de dos en dos 2. Uniendo los vértices de cuatro en cuatro
