Comisión Nacional del Agua SEMARNAP SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA TUBO PITOT Autor: Ruiz A. A. Revisor: Juárez, N.R. Editor: Ochoa, A.L. INSTITUTO MEXICANO DE TECNOLOGÍA DEL AGUA SUBDIRECCIÓN GENERAL DE ADMINISTRACIÓN DEL AGUA COORDINACIÓN DE TECNOLOGÍA HIDRÁULICA

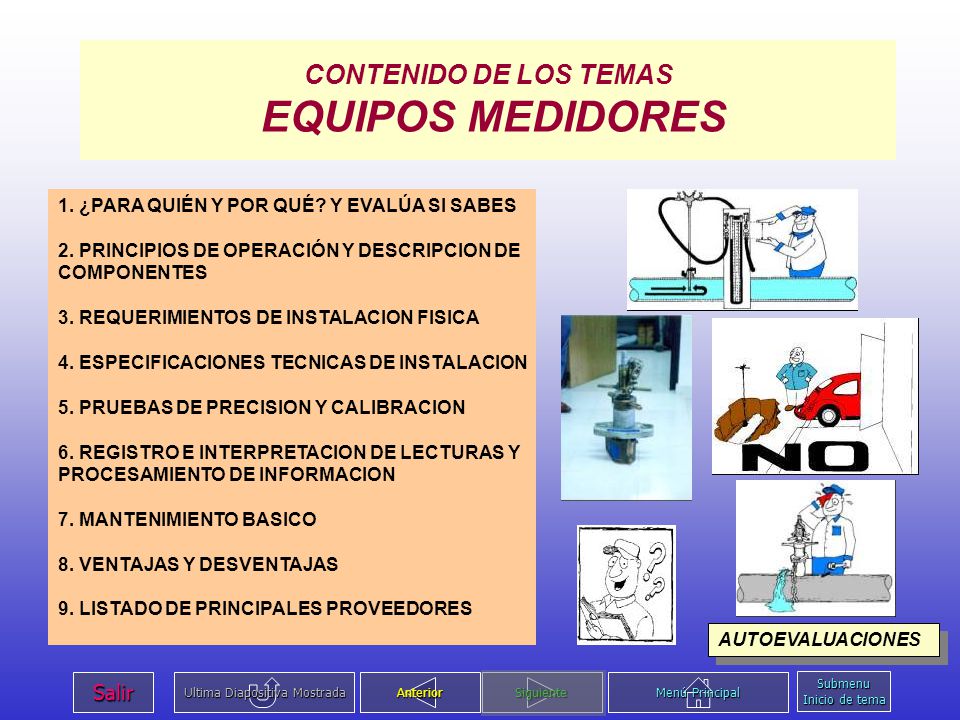

2 CONTENIDO: 1. ¿PARA QUIÉN Y POR QUÉ. 2

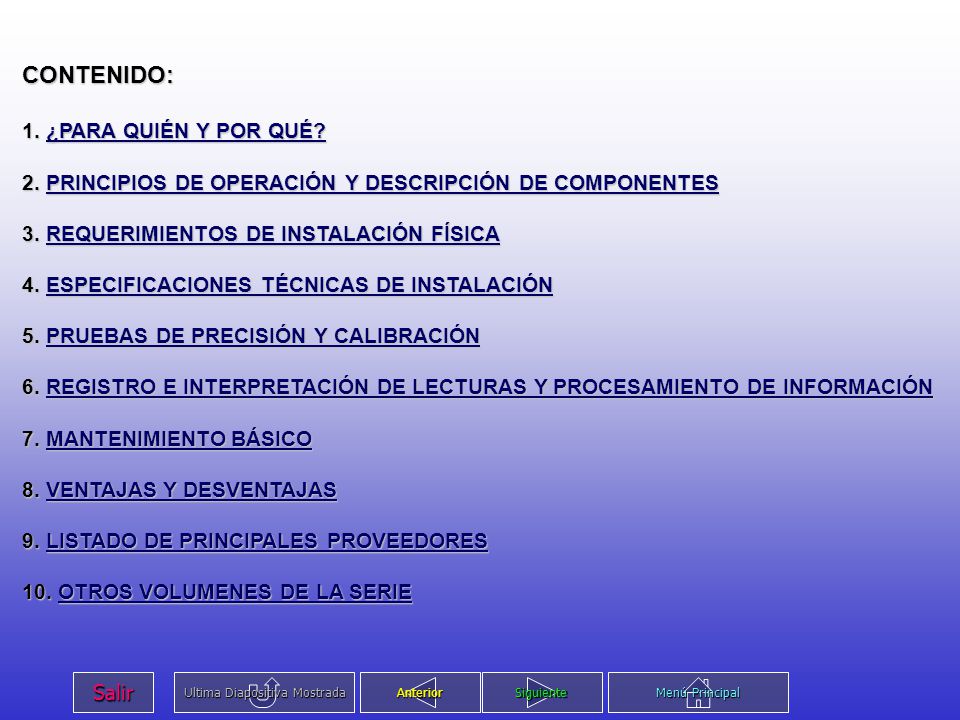

CONTENIDO: 1. ¿PARA QUIÉN Y POR QUÉ? 2. PRINCIPIOS DE OPERACIÓN Y DESCRIPCIÓN DE COMPONENTES 3. REQUERIMIENTOS DE INSTALACIÓN FÍSICA 4. ESPECIFICACIONES TÉCNICAS DE INSTALACIÓN 5. PRUEBAS DE PRECISIÓN Y CALIBRACIÓN 6. REGISTRO E INTERPRETACIÓN DE LECTURAS Y PROCESAMIENTO DE INFORMACIÓN 7. MANTENIMIENTO BÁSICO 8. VENTAJAS Y DESVENTAJAS 9. LISTADO DE PRINCIPALES PROVEEDORES 10. OTROS VOLUMENES DE LA SERIE

3 1. ¿PARA QUIÉN Y POR QUÉ? Para quién? Por qué?
Este manual esta dirigido a técnicos, ingenieros, operadores de sistemas hidráulicos y a todos los interesados en la capacitación sobre la instalación, uso y manejo del tubo Pitot. Por qué? Es necesario saber principalmente cual es el procedimiento que se debe seguir para poder manejar con habilidad el tubo Pitot, y que opciones nos presenta este aparato de medición.

4 2. PRINCIPIOS DE OPERACIÓN Y DESCRIPCIÓN DE COMPONENTES

5 LOS PRINCIPIOS DE OPERACIÓN SE DIVIDEN EN LO SIGUIENTE:
PRINCIPIO HIDRÁULICO COMPONENTES DEL TUBO PITOT ACCESORIOS DEL TUBO PITOT Submenu Inicio de tema

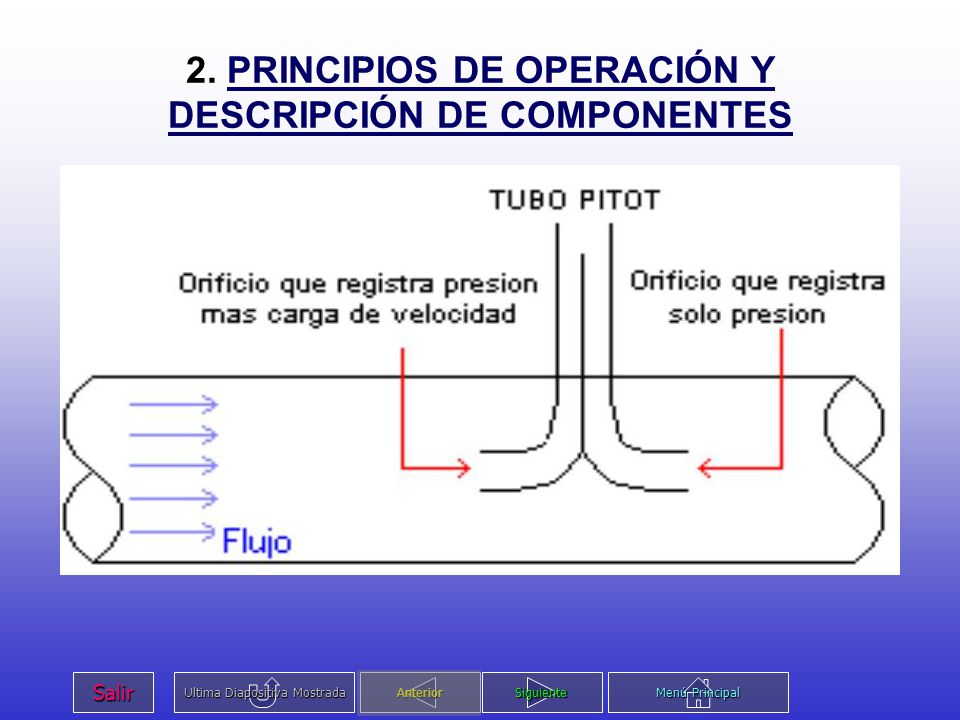

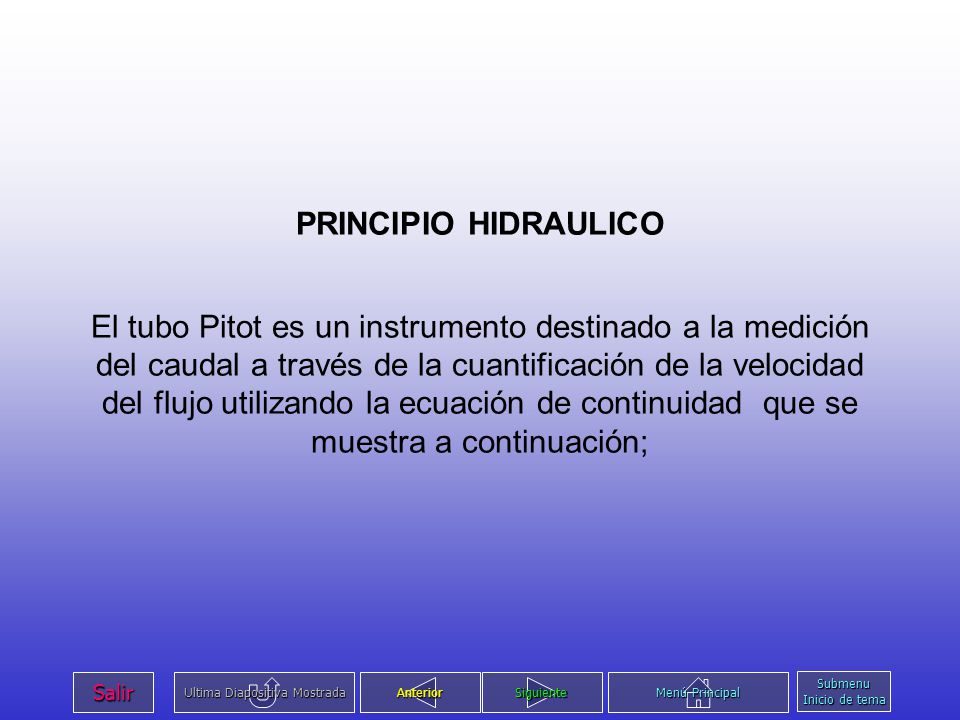

6 PRINCIPIO HIDRAULICO El tubo Pitot es un instrumento destinado a la medición del caudal a través de la cuantificación de la velocidad del flujo utilizando la ecuación de continuidad que se muestra a continuación; Submenu Inicio de tema

7 Q = A x V donde:. Q= es el gasto del flujo A= es el área transversal
Q = A x V donde: Q= es el gasto del flujo A= es el área transversal del conducto V= es la velocidad del flujo Submenu Inicio de tema

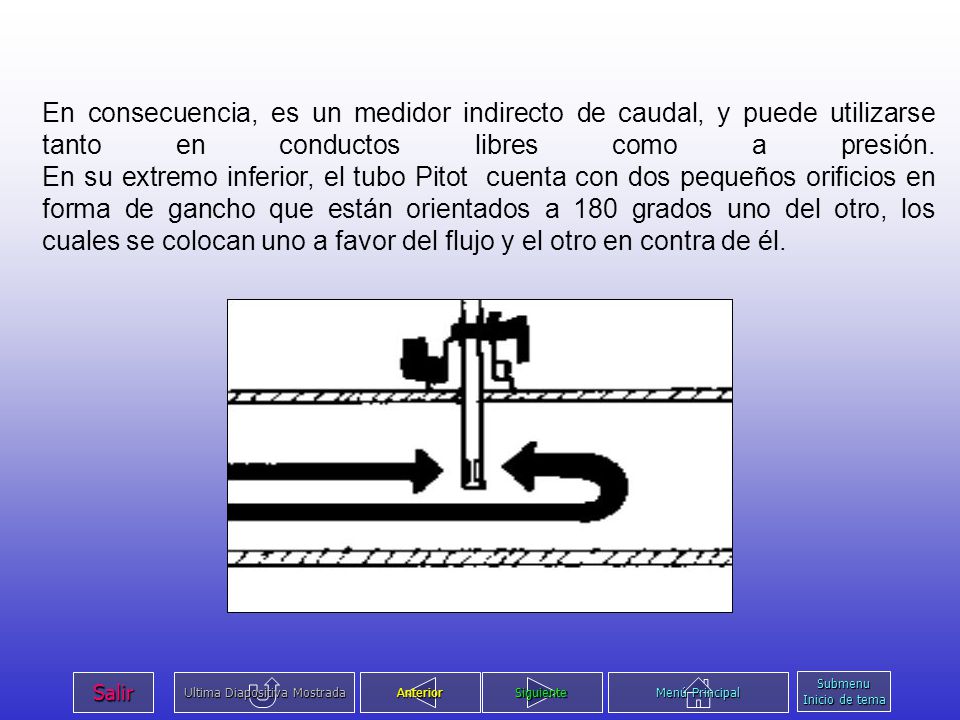

8 En consecuencia, es un medidor indirecto de caudal, y puede utilizarse tanto en conductos libres como a presión. En su extremo inferior, el tubo Pitot cuenta con dos pequeños orificios en forma de gancho que están orientados a 180 grados uno del otro, los cuales se colocan uno a favor del flujo y el otro en contra de él. Submenu Inicio de tema

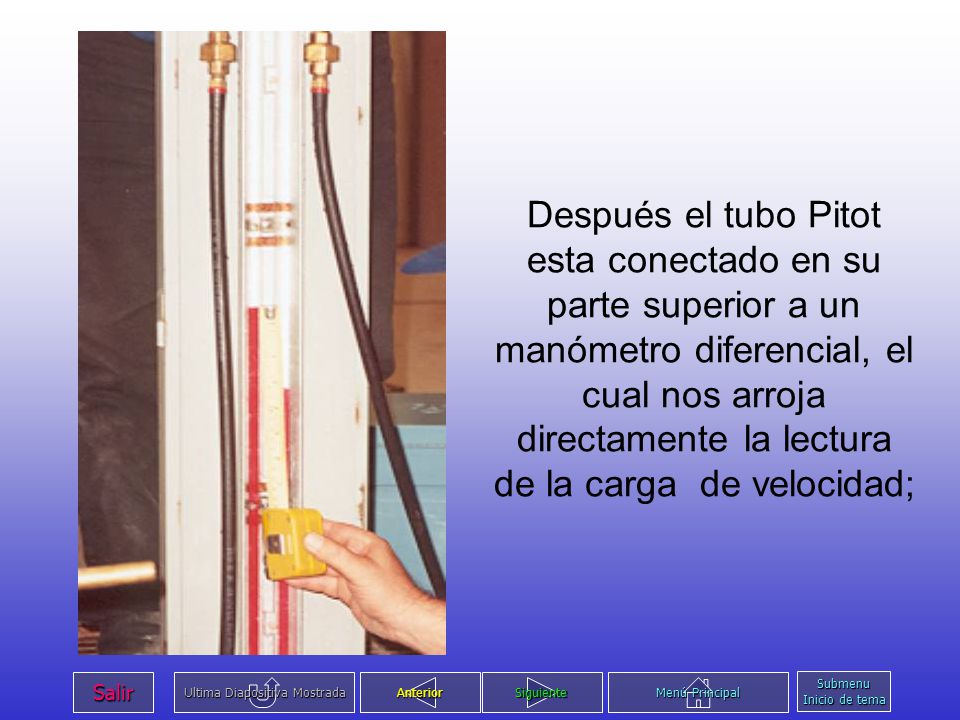

9 Después el tubo Pitot esta conectado en su parte superior a un manómetro diferencial, el cual nos arroja directamente la lectura de la carga de velocidad; Submenu Inicio de tema

10 Esta carga de velocidad esta dada por: hv = V2/2g donde: Hv= Carga de

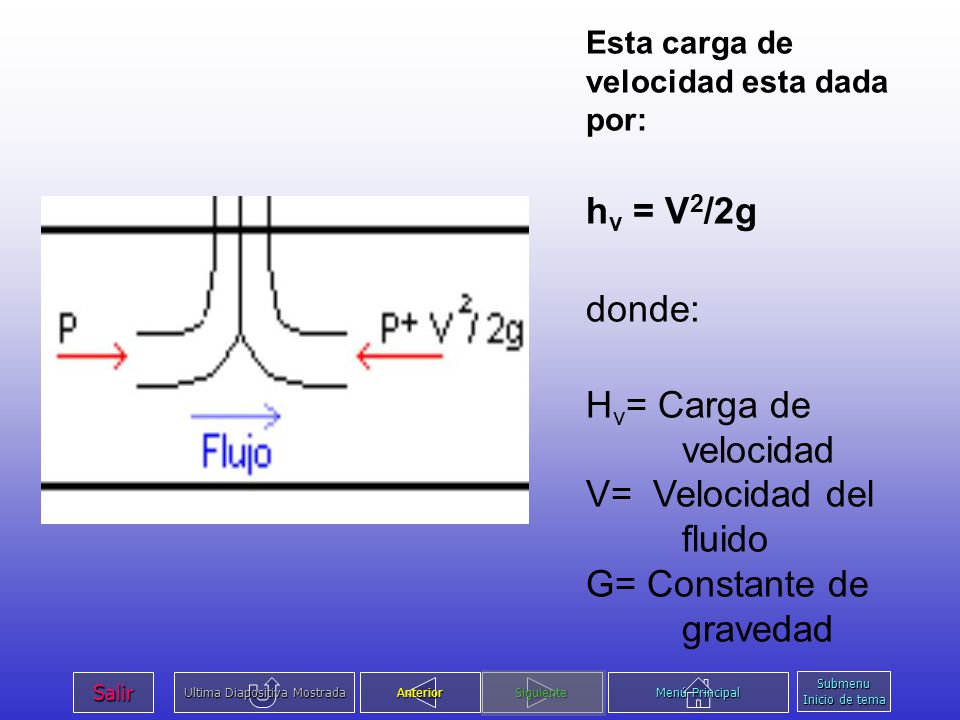

Esta carga de velocidad esta dada por: hv = V2/2g donde: Hv= Carga de velocidad V= Velocidad del fluido G= Constante de gravedad Submenu Inicio de tema

11 COMPONENTES DEL TUBO PITOT

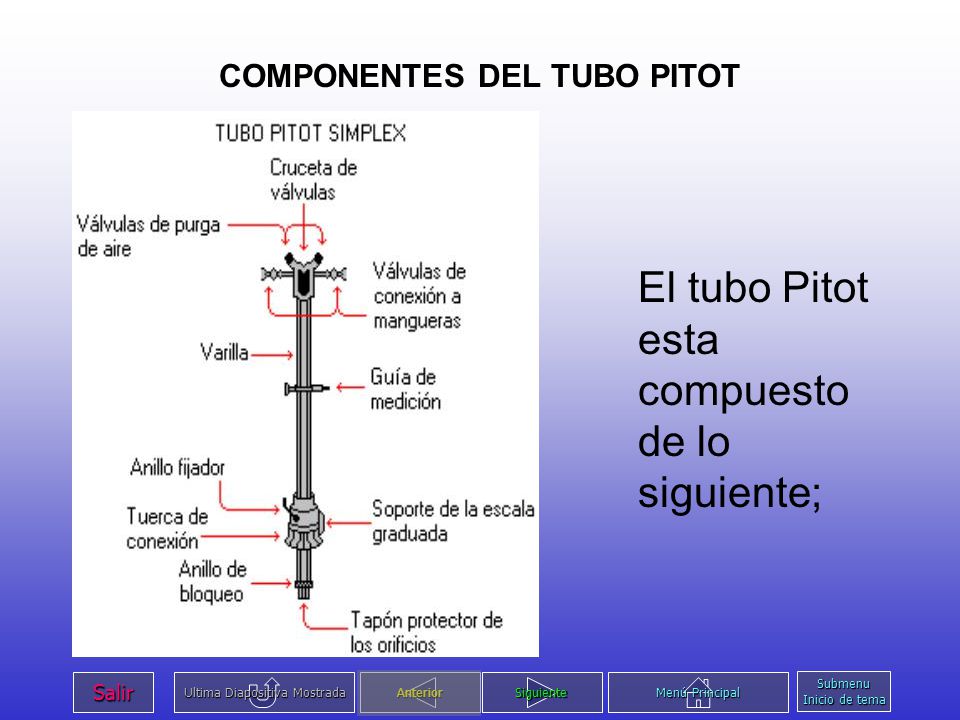

El tubo Pitot esta compuesto de lo siguiente; Submenu Inicio de tema

12 a.- Cruceta de válvulas Pieza metálica fundida acoplada ala varilla del Pitot, cuenta con dos salidas para la instalación de las mangueras y válvulas para la purga de aire. Submenu Inicio de tema

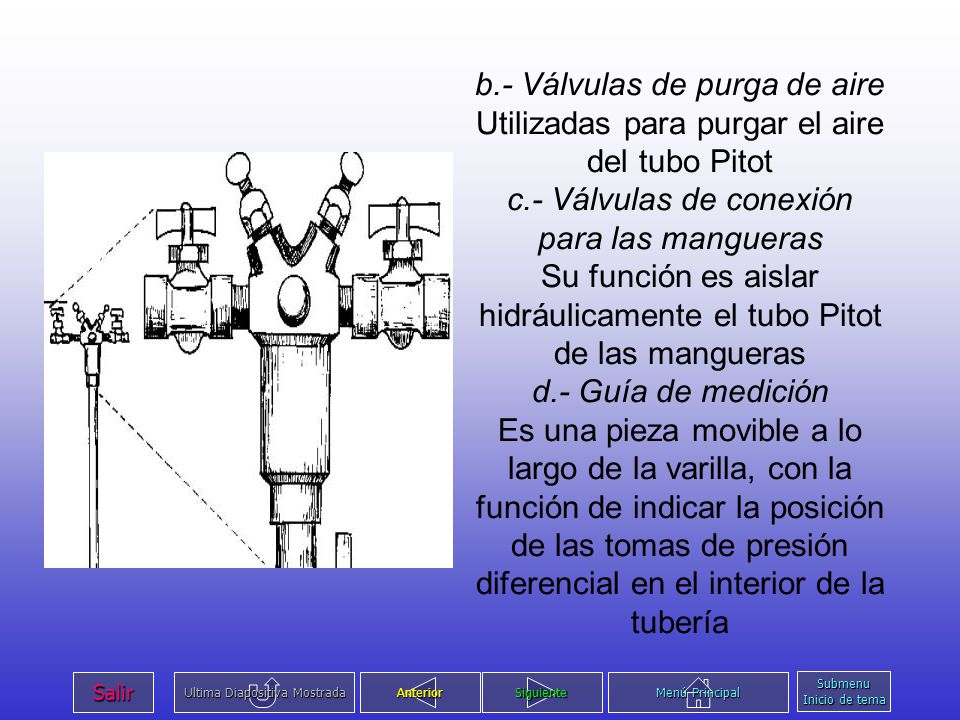

13 b.- Válvulas de purga de aire Utilizadas para purgar el aire del tubo Pitot c.- Válvulas de conexión para las mangueras Su función es aislar hidráulicamente el tubo Pitot de las mangueras d.- Guía de medición Es una pieza movible a lo largo de la varilla, con la función de indicar la posición de las tomas de presión diferencial en el interior de la tubería Submenu Inicio de tema

14 e.- Dispositivo fijador de la varilla de (Anillo fijador) Dispositivo usado para fijar la varilla del tubo Pitot en una determinada posición, no permitiendo que ella se mueva en la dirección vertical f.- Soporte de la escala graduada para traversa Pieza destinada a fijar la regla graduada que se utiliza para levantar el perfil de velocidades Submenu Inicio de tema

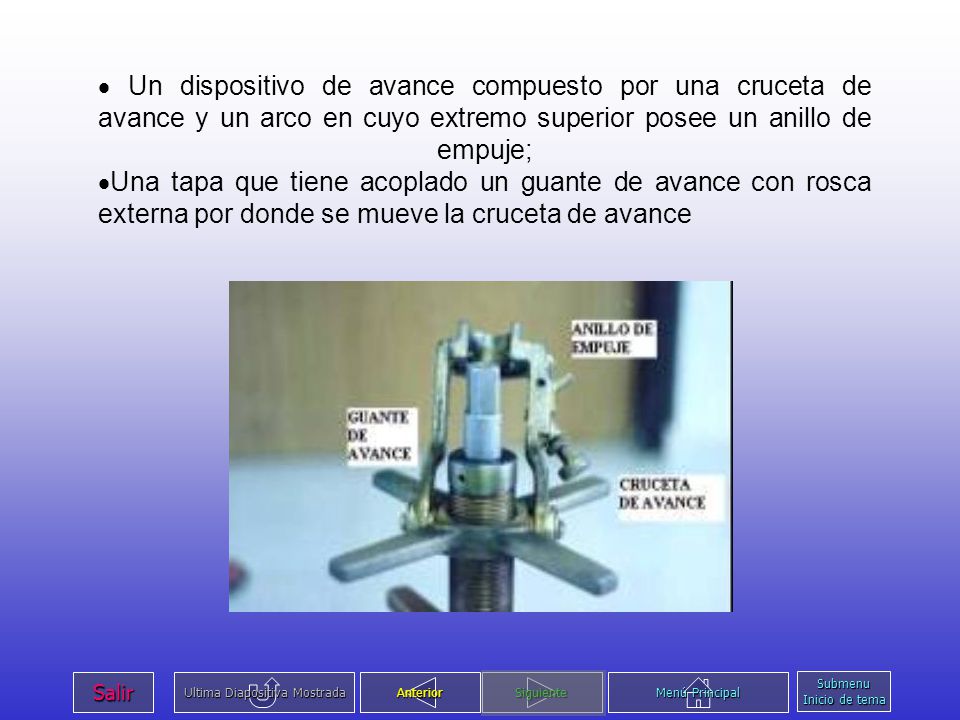

15 · Un dispositivo de avance compuesto por una cruceta de avance y un arco en cuyo extremo superior posee un anillo de empuje; ·Una tapa que tiene acoplado un guante de avance con rosca externa por donde se mueve la cruceta de avance Submenu Inicio de tema

16 ACCESORIOS DEL TUBO PITOT

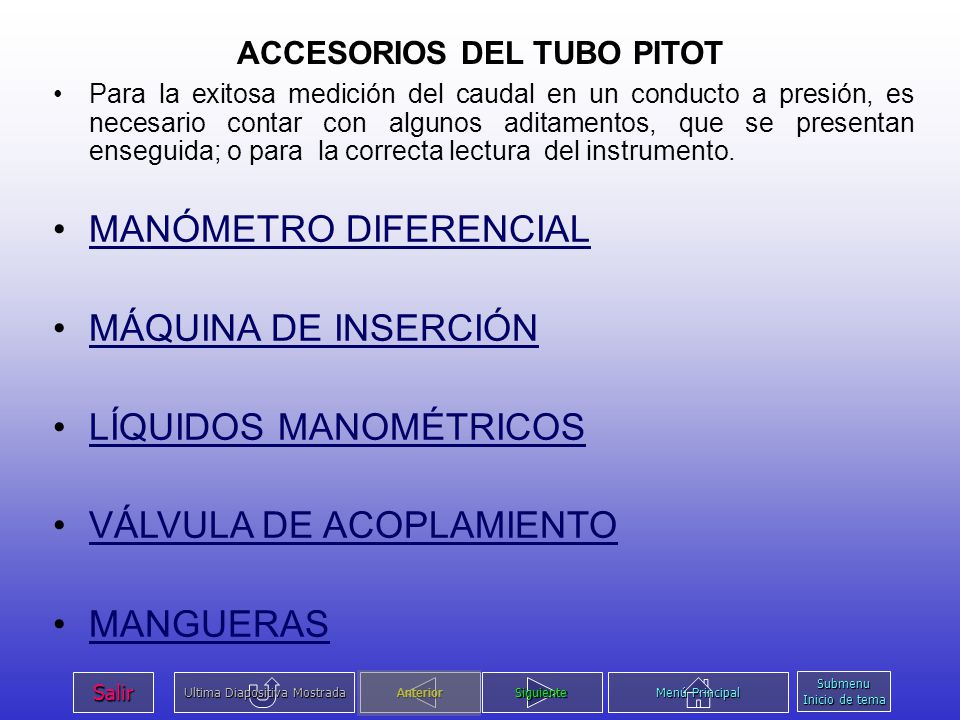

Para la exitosa medición del caudal en un conducto a presión, es necesario contar con algunos aditamentos, que se presentan enseguida; o para la correcta lectura del instrumento. MANÓMETRO DIFERENCIAL MÁQUINA DE INSERCIÓN LÍQUIDOS MANOMÉTRICOS VÁLVULA DE ACOPLAMIENTO MANGUERAS Submenu Inicio de tema

17 MANÓMETRO DIFERENCIAL
Un elemento importante dentro de la medición con tubo Pitot es el manómetro diferencial, el cual nos permite determinar una diferencia de cargas en una tubería. Submenu Inicio de tema

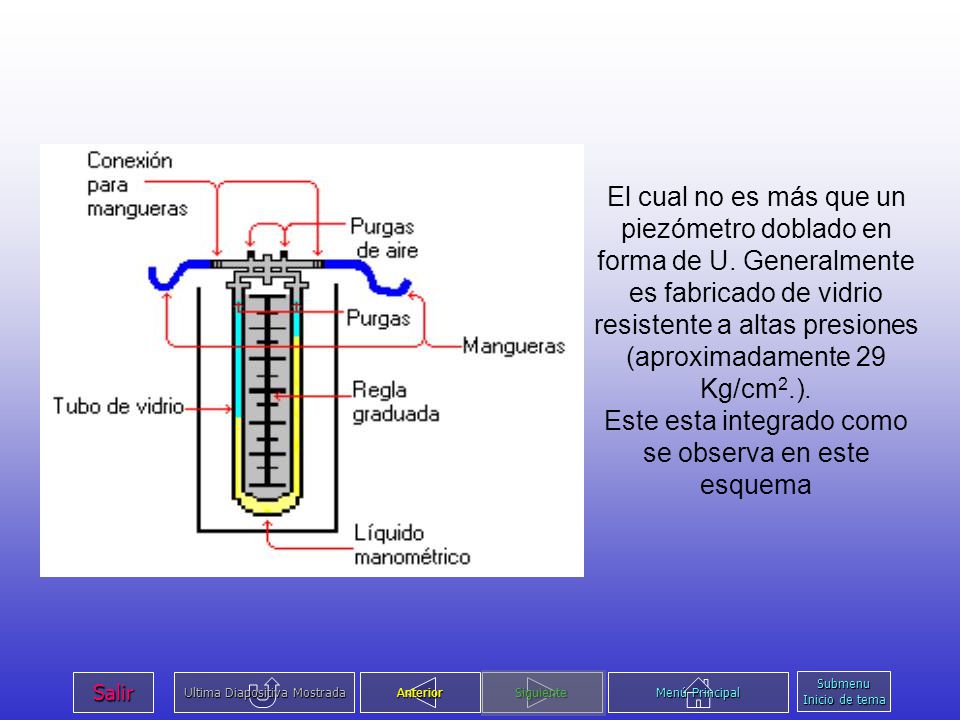

18 El cual no es más que un piezómetro doblado en forma de U
El cual no es más que un piezómetro doblado en forma de U. Generalmente es fabricado de vidrio resistente a altas presiones (aproximadamente 29 Kg/cm2.). Este esta integrado como se observa en este esquema Submenu Inicio de tema

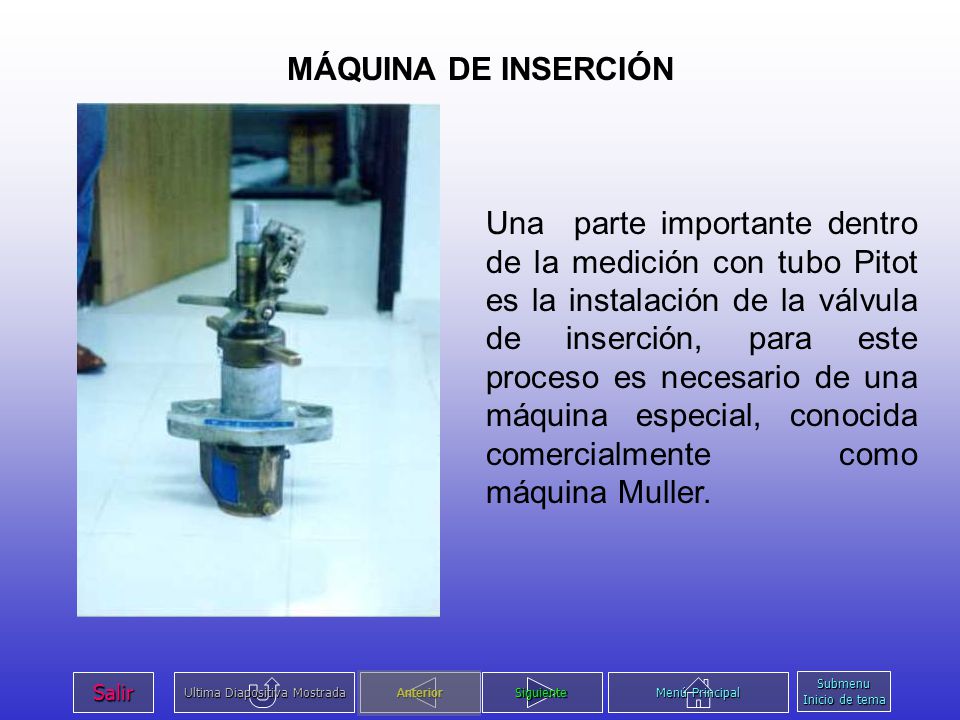

19 MÁQUINA DE INSERCIÓN Una parte importante dentro de la medición con tubo Pitot es la instalación de la válvula de inserción, para este proceso es necesario de una máquina especial, conocida comercialmente como máquina Muller. Submenu Inicio de tema

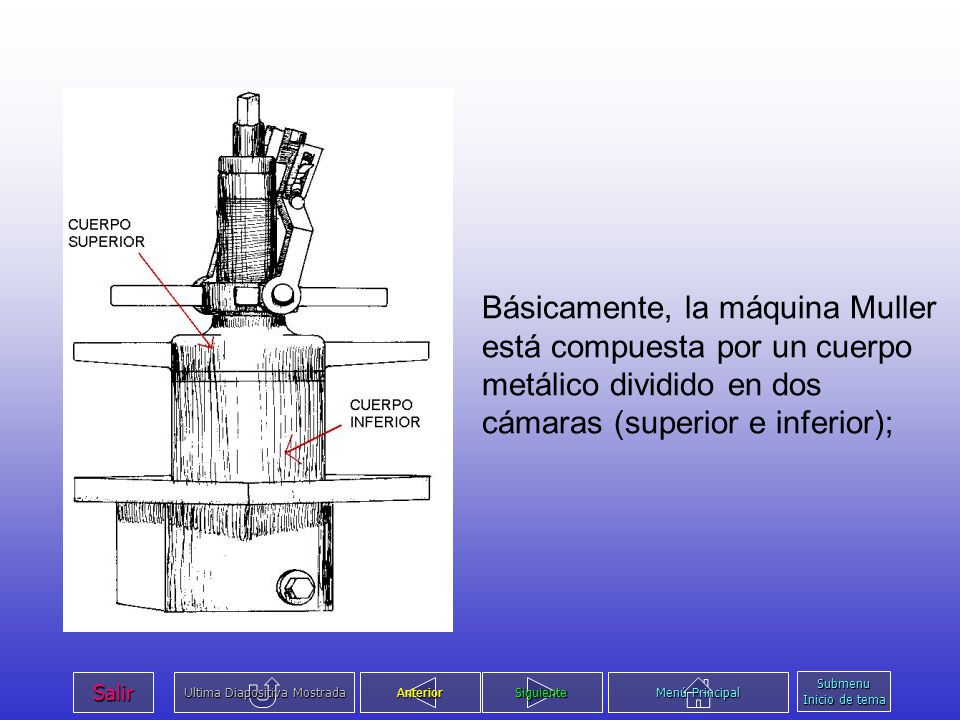

20 Básicamente, la máquina Muller está compuesta por un cuerpo metálico dividido en dos cámaras (superior e inferior); Submenu Inicio de tema

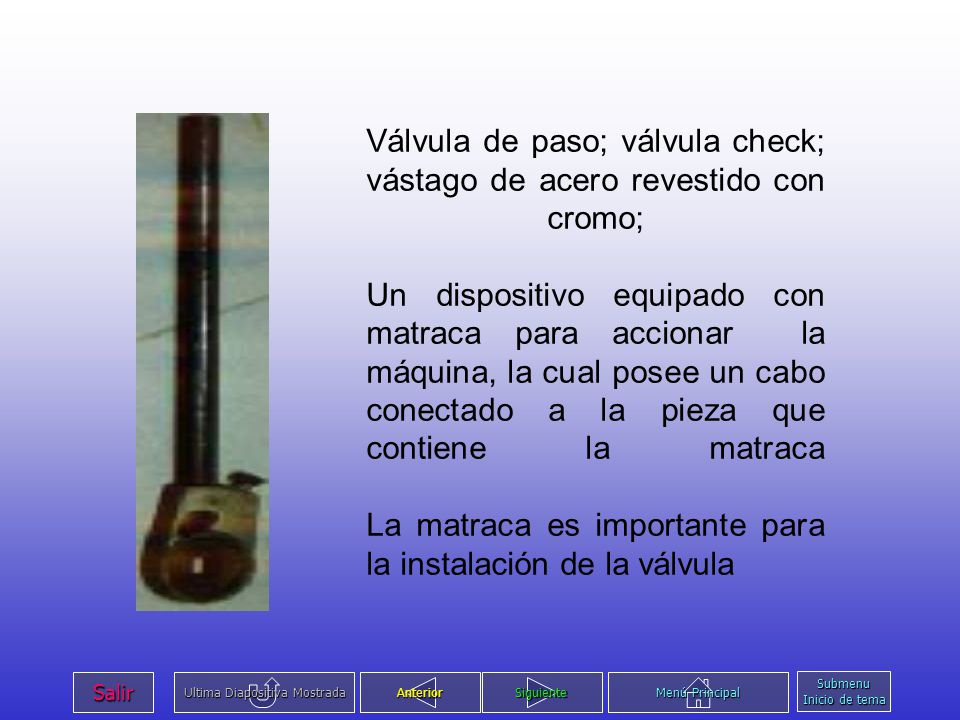

21 Válvula de paso; válvula check; vástago de acero revestido con cromo; Un dispositivo equipado con matraca para accionar la máquina, la cual posee un cabo conectado a la pieza que contiene la matraca La matraca es importante para la instalación de la válvula Submenu Inicio de tema

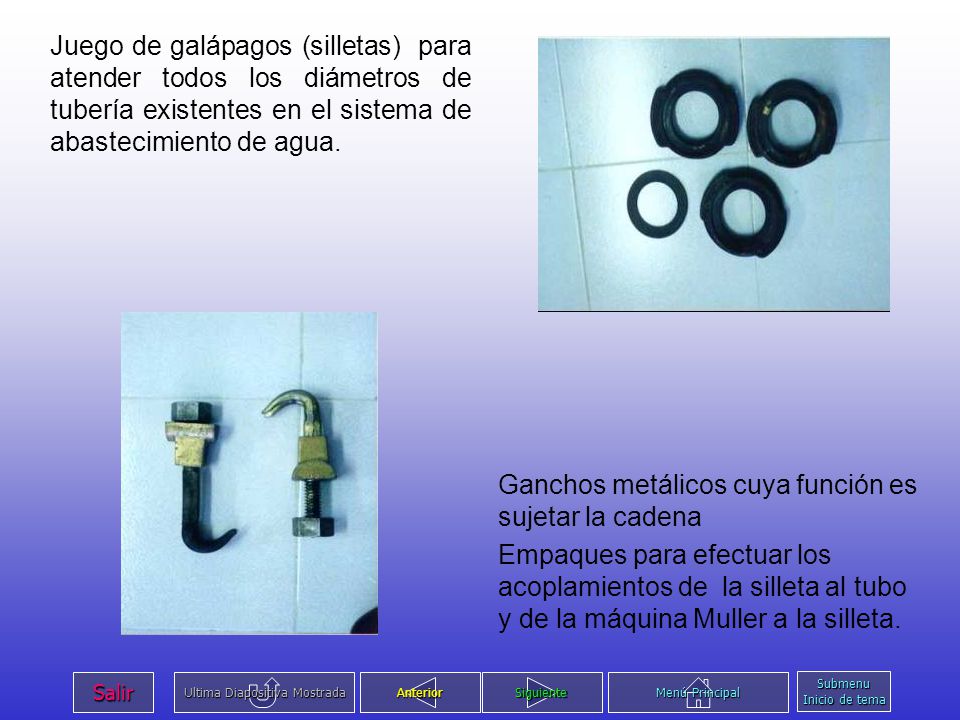

22 Ganchos metálicos cuya función es sujetar la cadena
Juego de galápagos (silletas) para atender todos los diámetros de tubería existentes en el sistema de abastecimiento de agua. Ganchos metálicos cuya función es sujetar la cadena Empaques para efectuar los acoplamientos de la silleta al tubo y de la máquina Muller a la silleta. Submenu Inicio de tema

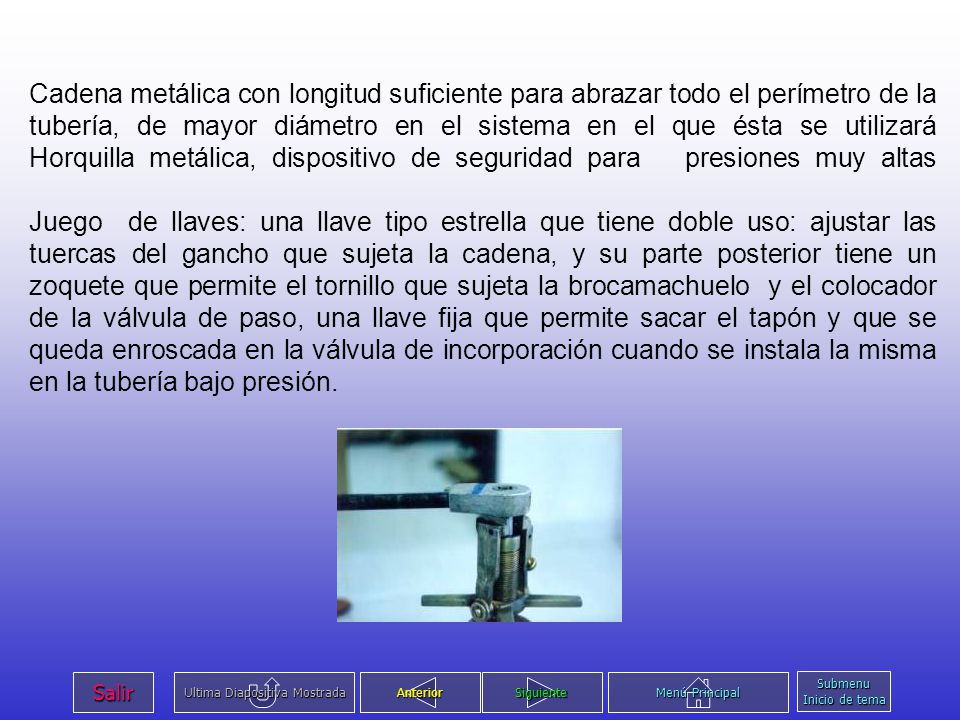

23 Cadena metálica con longitud suficiente para abrazar todo el perímetro de la tubería, de mayor diámetro en el sistema en el que ésta se utilizará Horquilla metálica, dispositivo de seguridad para presiones muy altas Juego de llaves: una llave tipo estrella que tiene doble uso: ajustar las tuercas del gancho que sujeta la cadena, y su parte posterior tiene un zoquete que permite el tornillo que sujeta la brocamachuelo y el colocador de la válvula de paso, una llave fija que permite sacar el tapón y que se queda enroscada en la válvula de incorporación cuando se instala la misma en la tubería bajo presión. Submenu Inicio de tema

24 Brocamachuelo de 1 pulgada
Brocamachuelo de 1 pulgada. Obsérvese que es diferente el tipo de brocamachuelo para cada tipo de material (tubería que está siendo perforada). Por tanto, su compra y aplicación deben ser cuidadosa. Conjunto de plugs con rosca que permiten desacoplar el vástago de la máquina Muller conectado a la válvula de incorporación Submenu Inicio de tema

25 LÍQUIDOS MANOMÉTRICOS

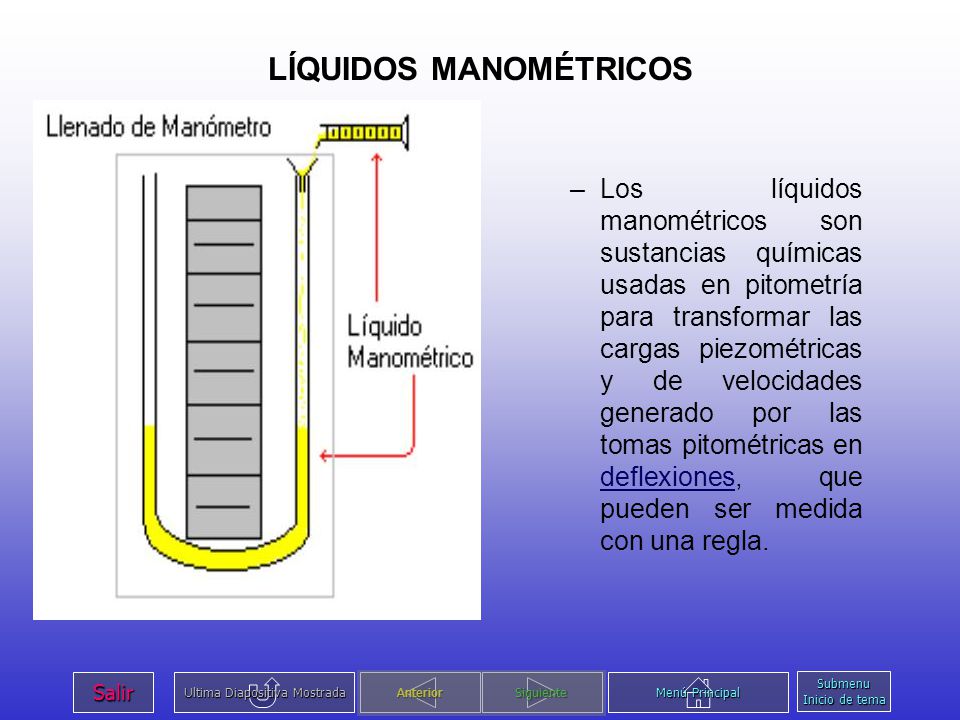

Los líquidos manométricos son sustancias químicas usadas en pitometría para transformar las cargas piezométricas y de velocidades generado por las tomas pitométricas en deflexiones, que pueden ser medida con una regla. Submenu Inicio de tema

26 VÁLVULA DE INSERCIÓN El componente que se usa en pitometría para acoplar el tubo Pitot y la varilla de calibración a la tubería principal es una válvula macho con diámetro interno de 25.4 mm o 1". Submenu Inicio de tema

27 Esta válvula cuenta con tres diferentes roscas, dos en la parte superior de la válvula, (una externa y otra interna) y una mas en su parte inferior (externa), como se muestra en la figura. Submenu Inicio de tema

28 MANGUERAS Las mangueras usadas en pitometría, deberán fabricarse con material de buena calidad, ya que deben resistir las condiciones atmosféricas y el contacto del agua sin dañarse. Generalmente se utilizan mangueras que resistan por lo menos 1.5 veces la presión máxima de trabajo existente en el sistema de abastecimiento de agua. Submenu Inicio de tema

29 Ahora bien, a que definimos como deflexión?;

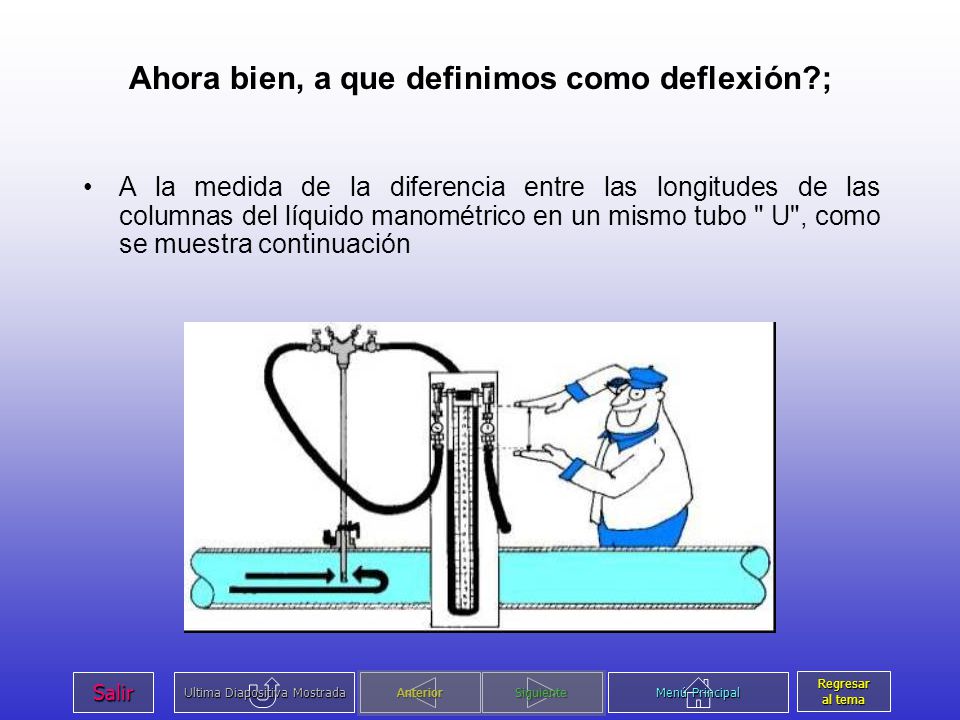

A la medida de la diferencia entre las longitudes de las columnas del líquido manométrico en un mismo tubo " U", como se muestra continuación Regresar al tema

30 3. REQUERIMIENTOS DE INSTALACIÓN FÍSICA
VERIFICACIÓN DEL SITIO PREPARATIVO DEL SITIO

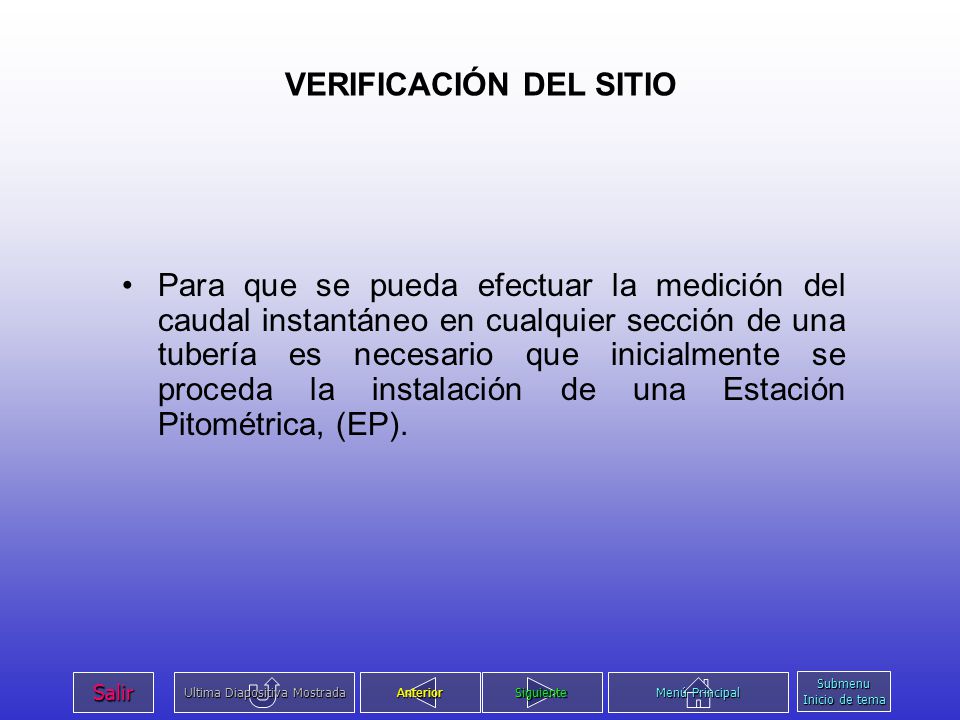

31 VERIFICACIÓN DEL SITIO
Para que se pueda efectuar la medición del caudal instantáneo en cualquier sección de una tubería es necesario que inicialmente se proceda la instalación de una Estación Pitométrica, (EP). Submenu Inicio de tema

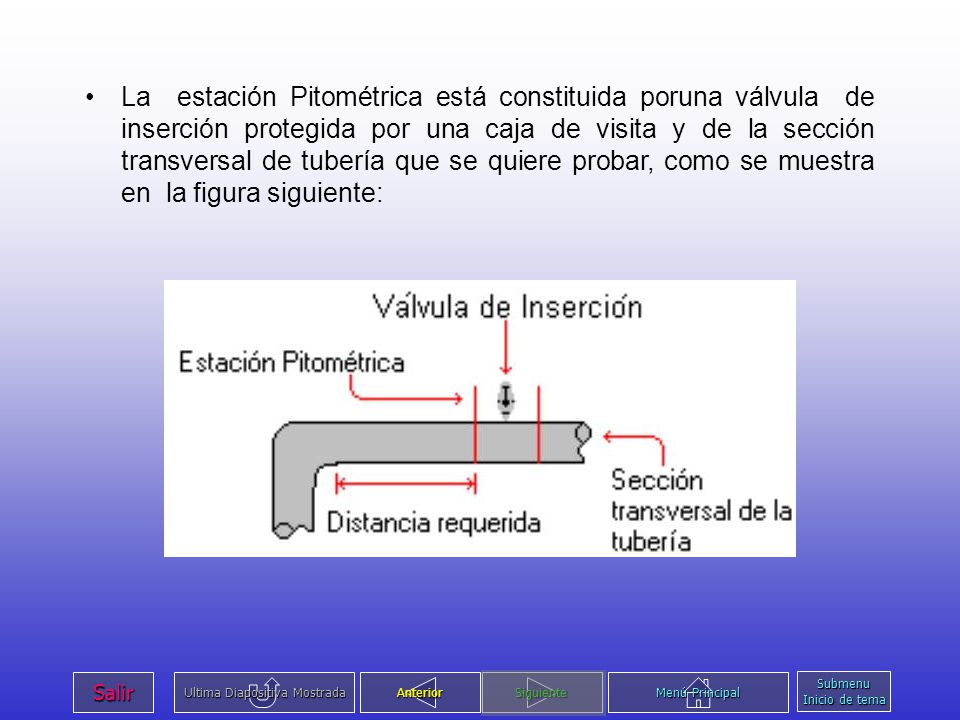

32 La estación Pitométrica está constituida poruna válvula de inserción protegida por una caja de visita y de la sección transversal de tubería que se quiere probar, como se muestra en la figura siguiente: Submenu Inicio de tema

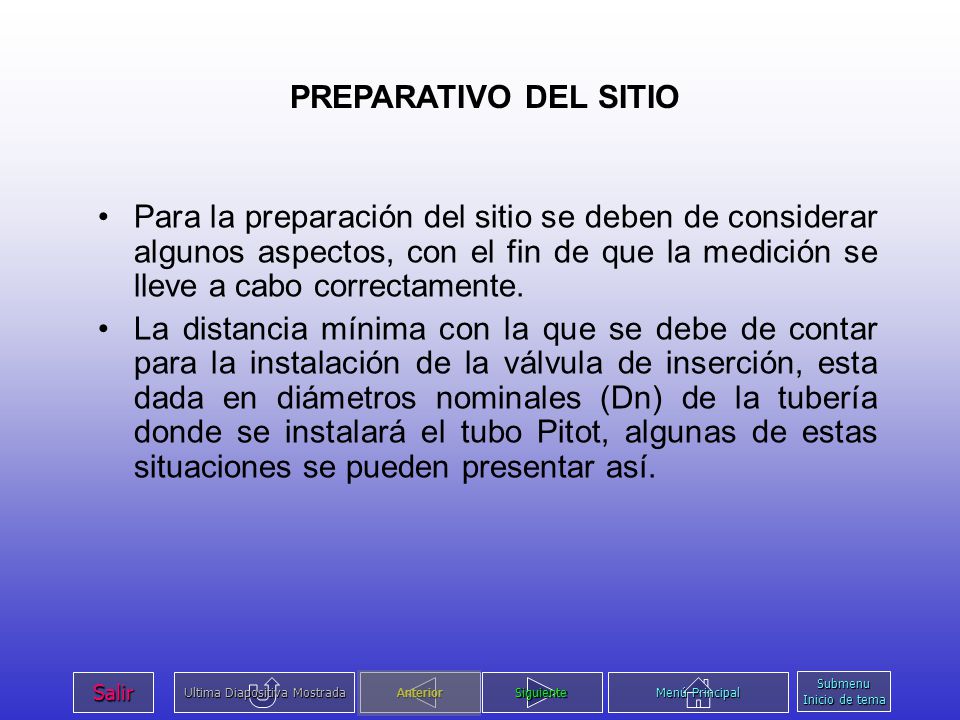

33 PREPARATIVO DEL SITIO Para la preparación del sitio se deben de considerar algunos aspectos, con el fin de que la medición se lleve a cabo correctamente. La distancia mínima con la que se debe de contar para la instalación de la válvula de inserción, esta dada en diámetros nominales (Dn) de la tubería donde se instalará el tubo Pitot, algunas de estas situaciones se pueden presentar así. Submenu Inicio de tema

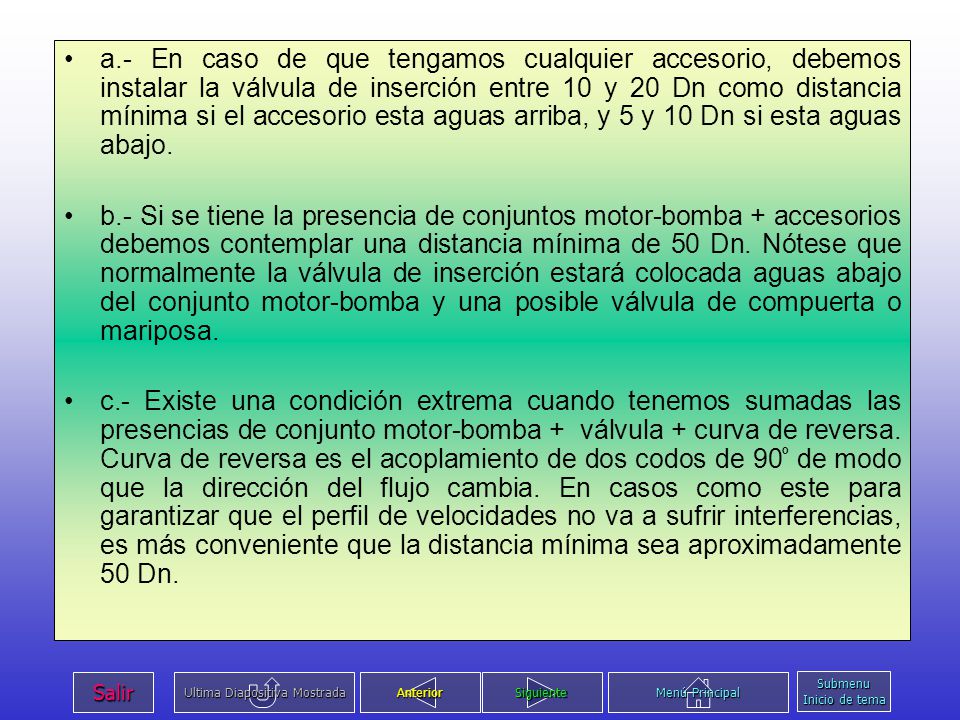

34 a.- En caso de que tengamos cualquier accesorio, debemos instalar la válvula de inserción entre 10 y 20 Dn como distancia mínima si el accesorio esta aguas arriba, y 5 y 10 Dn si esta aguas abajo. b.- Si se tiene la presencia de conjuntos motor-bomba + accesorios debemos contemplar una distancia mínima de 50 Dn. Nótese que normalmente la válvula de inserción estará colocada aguas abajo del conjunto motor-bomba y una posible válvula de compuerta o mariposa. c.- Existe una condición extrema cuando tenemos sumadas las presencias de conjunto motor-bomba + válvula + curva de reversa. Curva de reversa es el acoplamiento de dos codos de 90º de modo que la dirección del flujo cambia. En casos como este para garantizar que el perfil de velocidades no va a sufrir interferencias, es más conveniente que la distancia mínima sea aproximadamente 50 Dn. Submenu Inicio de tema

35 Las Estaciones Pitométricas no deben situarse en puntos donde impidan la salida de autos de las cocheras Submenu Inicio de tema

36 No deben elegirse lugares inmediatamente debajo de líneas de transmisión eléctricas (alta tensión) para prevenir accidentes originados por corto circuitos causados por eventuales fugas o accidentes en la válvula de inserción. Submenu Inicio de tema

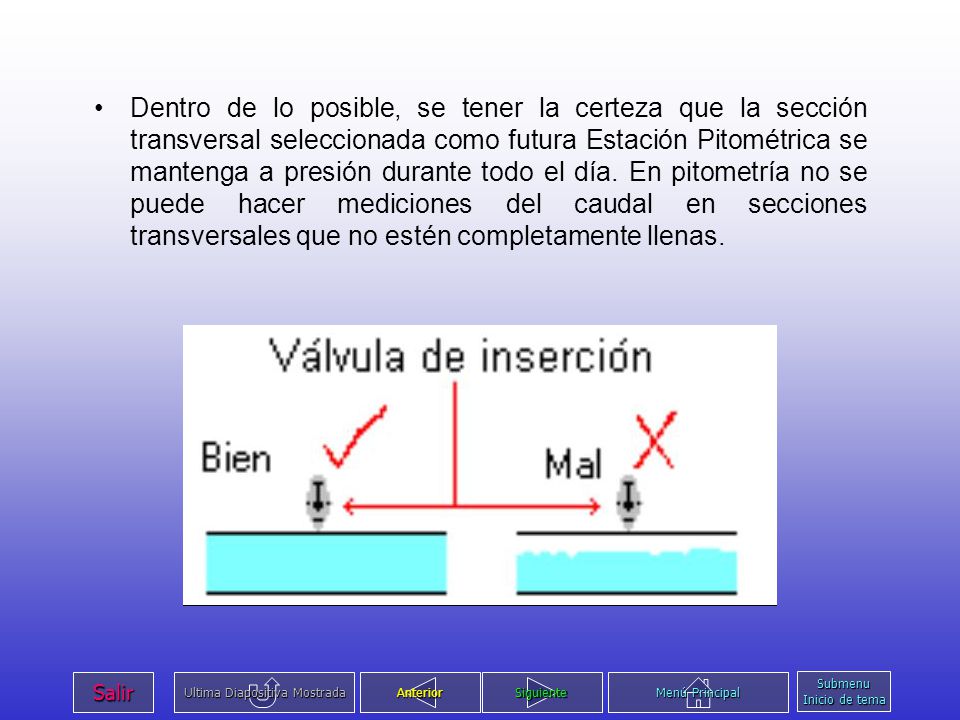

37 Dentro de lo posible, se tener la certeza que la sección transversal seleccionada como futura Estación Pitométrica se mantenga a presión durante todo el día. En pitometría no se puede hacer mediciones del caudal en secciones transversales que no estén completamente llenas. Submenu Inicio de tema

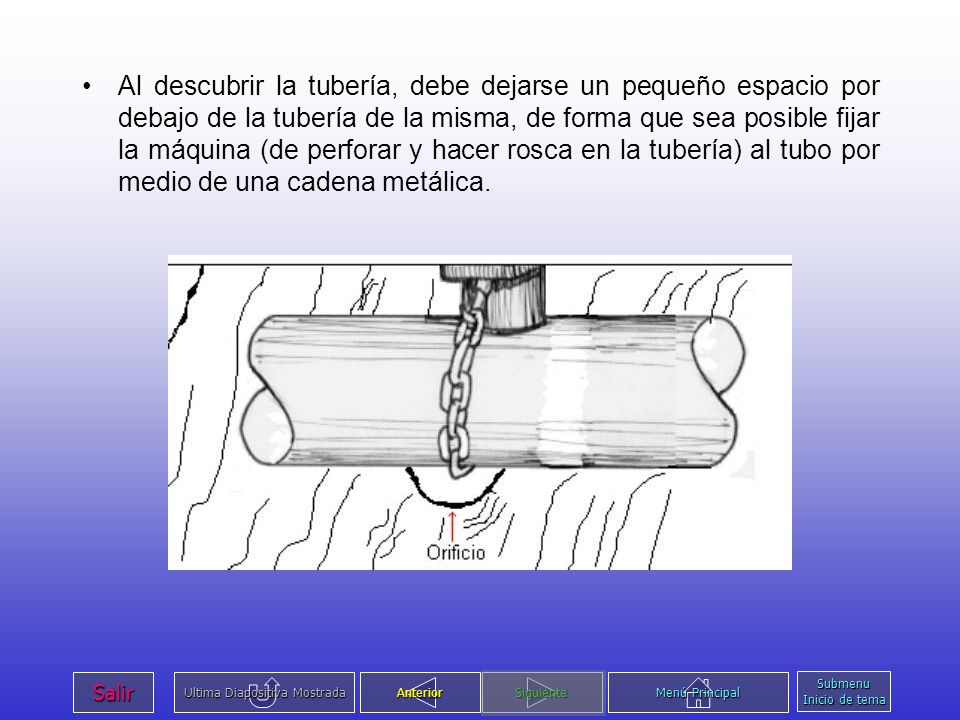

38 Al descubrir la tubería, debe dejarse un pequeño espacio por debajo de la tubería de la misma, de forma que sea posible fijar la máquina (de perforar y hacer rosca en la tubería) al tubo por medio de una cadena metálica. Submenu Inicio de tema

39 4. ESPECIFICACIONES TÉCNICAS DE INSTALACIÓN
Para la exitosa colocación dela válvula de inserción en la tubería con la máquina muller se siguen los siguientes pasos: PERFORACION DEL TUBO ELABORACION DE LA ROSCA INSTALACION DE LA VALVULA DE INSERCION

40 PROCEDIMIENTO PARA EJECUTAR LA PERFORACIÓN

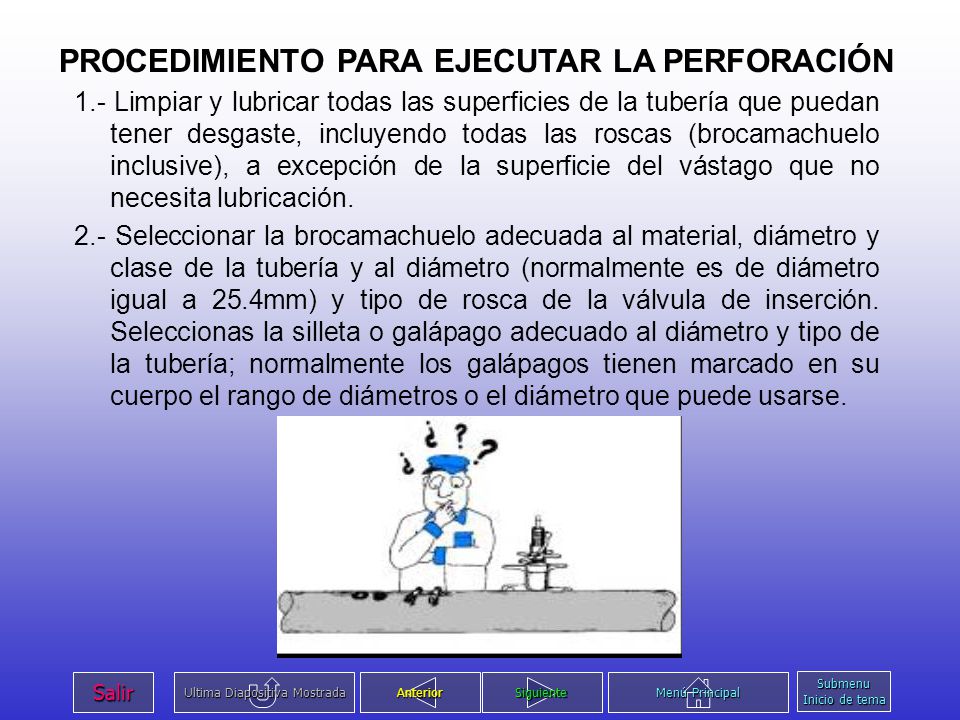

1.- Limpiar y lubricar todas las superficies de la tubería que puedan tener desgaste, incluyendo todas las roscas (brocamachuelo inclusive), a excepción de la superficie del vástago que no necesita lubricación. 2.- Seleccionar la brocamachuelo adecuada al material, diámetro y clase de la tubería y al diámetro (normalmente es de diámetro igual a 25.4mm) y tipo de rosca de la válvula de inserción. Seleccionas la silleta o galápago adecuado al diámetro y tipo de la tubería; normalmente los galápagos tienen marcado en su cuerpo el rango de diámetros o el diámetro que puede usarse. Submenu Inicio de tema

41 3.- Hacer una inspección en la válvula de inserción a ser utilizada, evitándose así trastornos al momento de accionarlas. La inspección consiste en verificar visualmente la presencia de posibles defectos de fabricación en las partes internas del cuerpo de la válvula y en los hilos de las roscas externas. Además, debemos verificar si la apertura y cierre de la válvula de inserción puede hacerse sin mayor esfuerzo, verificando también si la abertura libre mide realmente 1 pulgada (25.4mm). Submenu Inicio de tema

42 Algunas válvulas de inserción vienen de fábrica con un tipo de pegamento que impide el movimiento de apertura y cierre de las mismas. Este pegamento debe removerse con cualquier solvente en el taller, antes de ir al campo. Submenu Inicio de tema

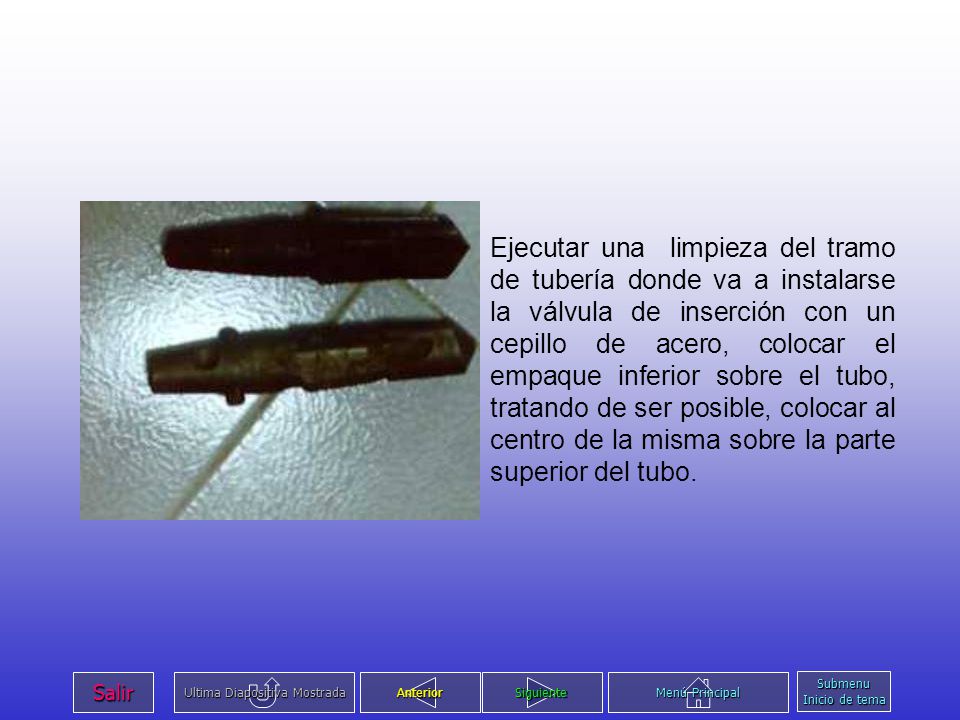

43 Ejecutar una limpieza del tramo de tubería donde va a instalarse la válvula de inserción con un cepillo de acero, colocar el empaque inferior sobre el tubo, tratando de ser posible, colocar al centro de la misma sobre la parte superior del tubo. Submenu Inicio de tema

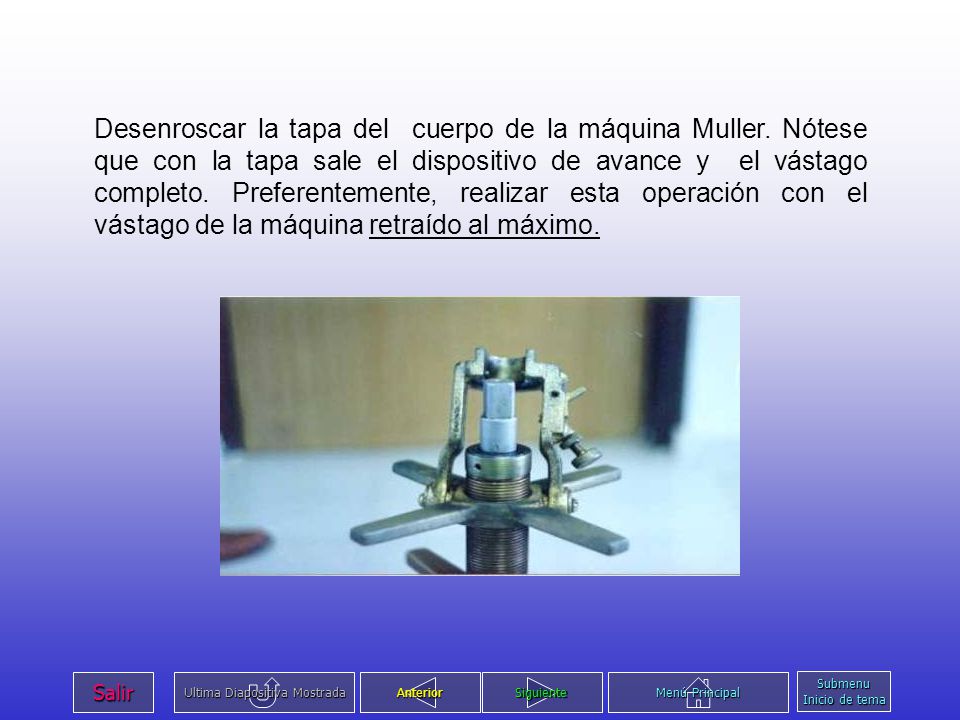

44 Desenroscar la tapa del cuerpo de la máquina Muller
Desenroscar la tapa del cuerpo de la máquina Muller. Nótese que con la tapa sale el dispositivo de avance y el vástago completo. Preferentemente, realizar esta operación con el vástago de la máquina retraído al máximo. Submenu Inicio de tema

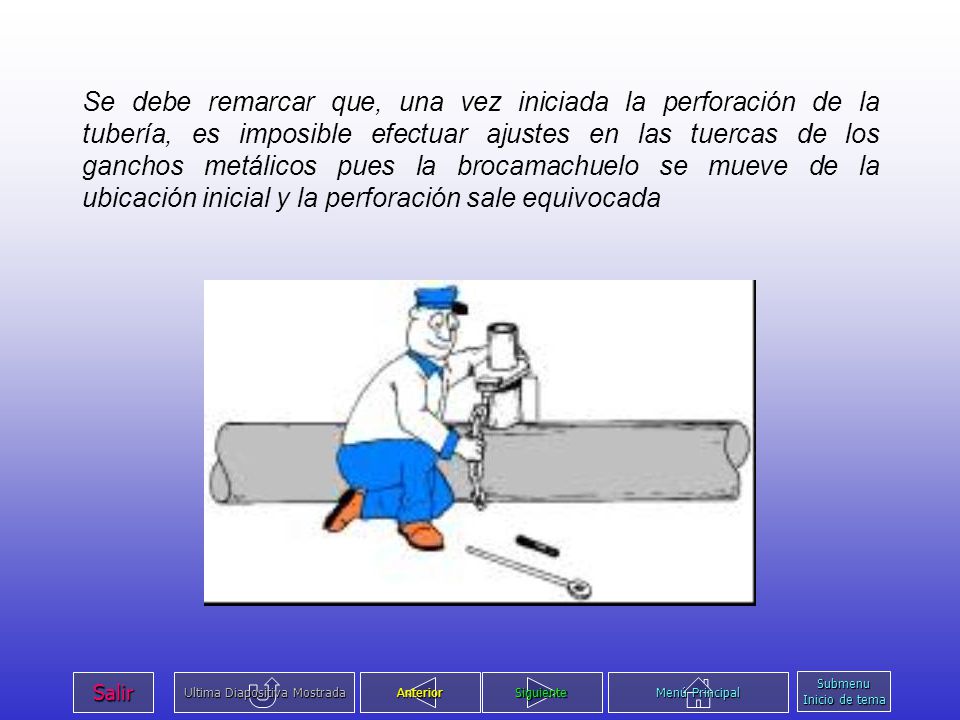

45 Se debe remarcar que, una vez iniciada la perforación de la tubería, es imposible efectuar ajustes en las tuercas de los ganchos metálicos pues la brocamachuelo se mueve de la ubicación inicial y la perforación sale equivocada Submenu Inicio de tema

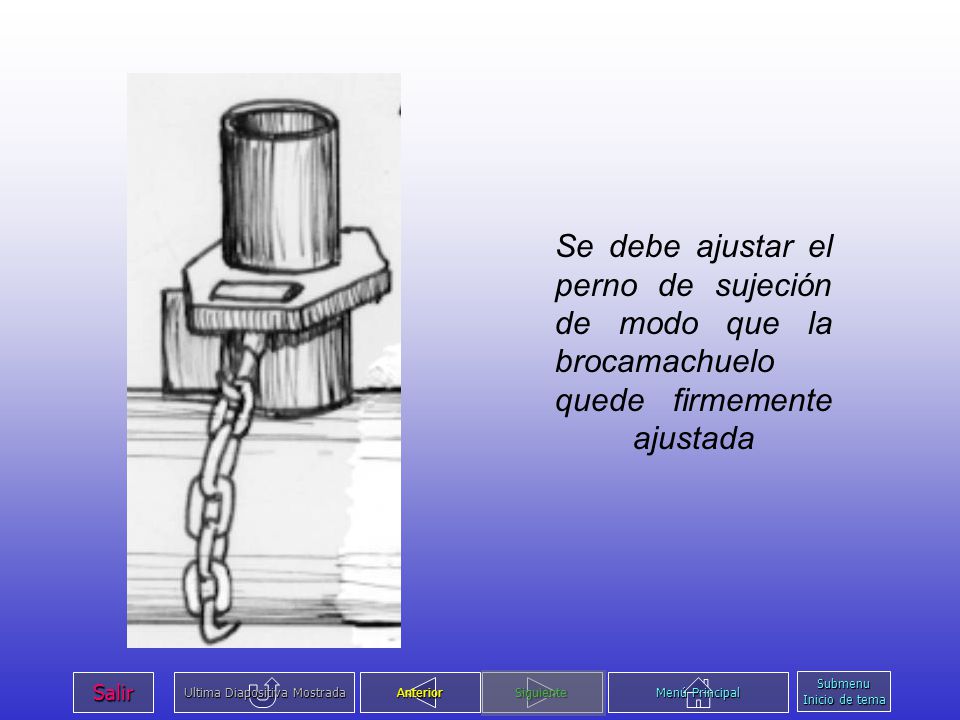

46 Se debe ajustar el perno de sujeción de modo que la brocamachuelo quede firmemente ajustada
Submenu Inicio de tema

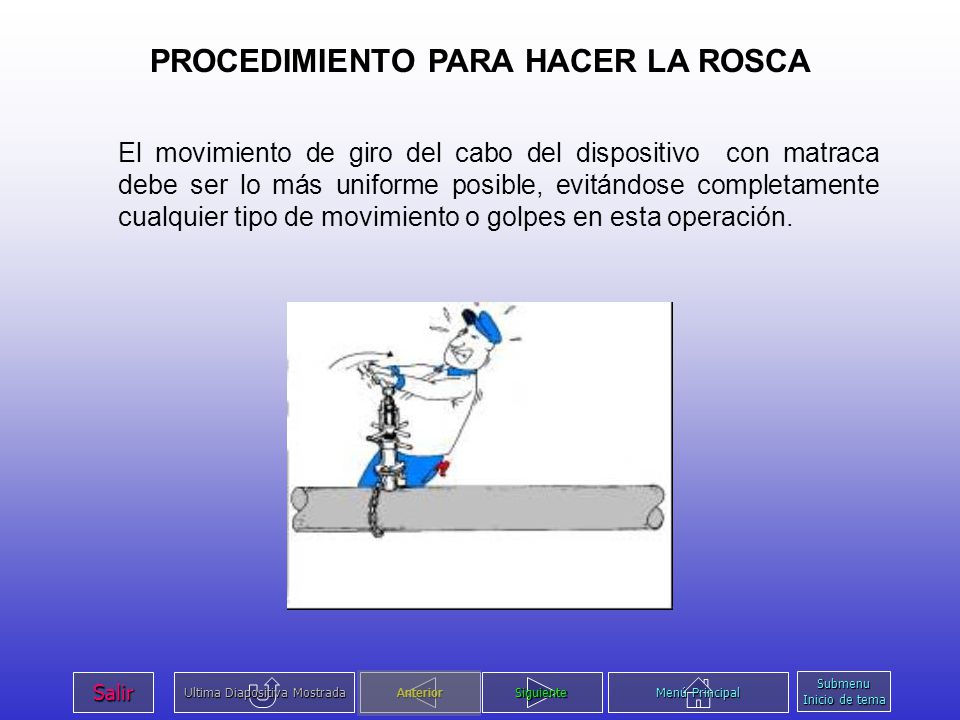

47 PROCEDIMIENTO PARA HACER LA ROSCA
El movimiento de giro del cabo del dispositivo con matraca debe ser lo más uniforme posible, evitándose completamente cualquier tipo de movimiento o golpes en esta operación. Submenu Inicio de tema

48 CUIDADOS QUE DEBEN OBSERVARSE

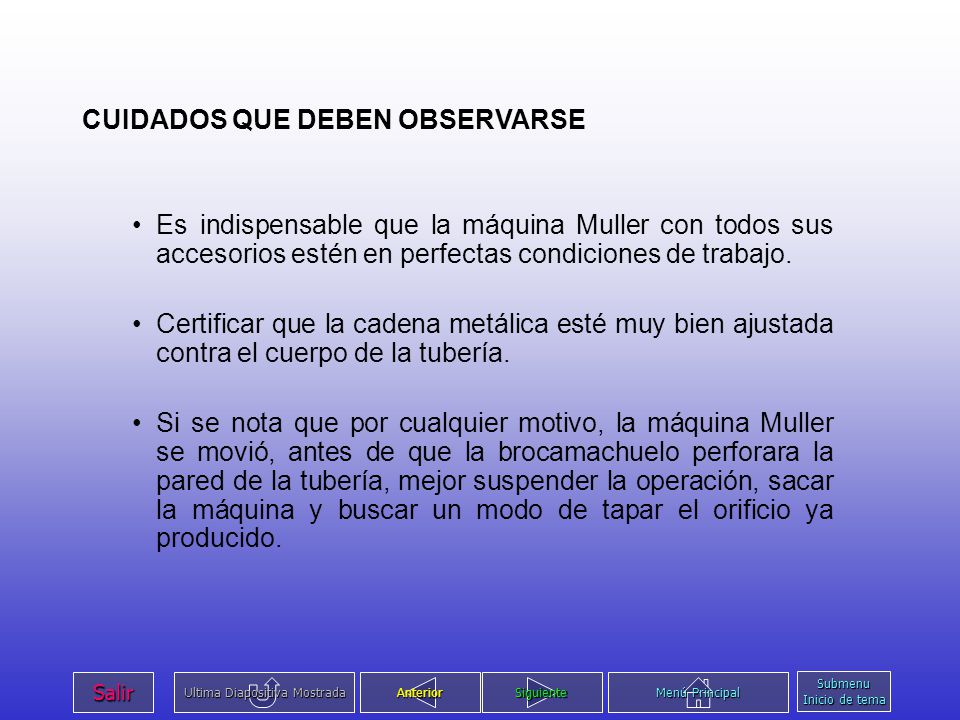

Es indispensable que la máquina Muller con todos sus accesorios estén en perfectas condiciones de trabajo. Certificar que la cadena metálica esté muy bien ajustada contra el cuerpo de la tubería. Si se nota que por cualquier motivo, la máquina Muller se movió, antes de que la brocamachuelo perforara la pared de la tubería, mejor suspender la operación, sacar la máquina y buscar un modo de tapar el orificio ya producido. Submenu Inicio de tema

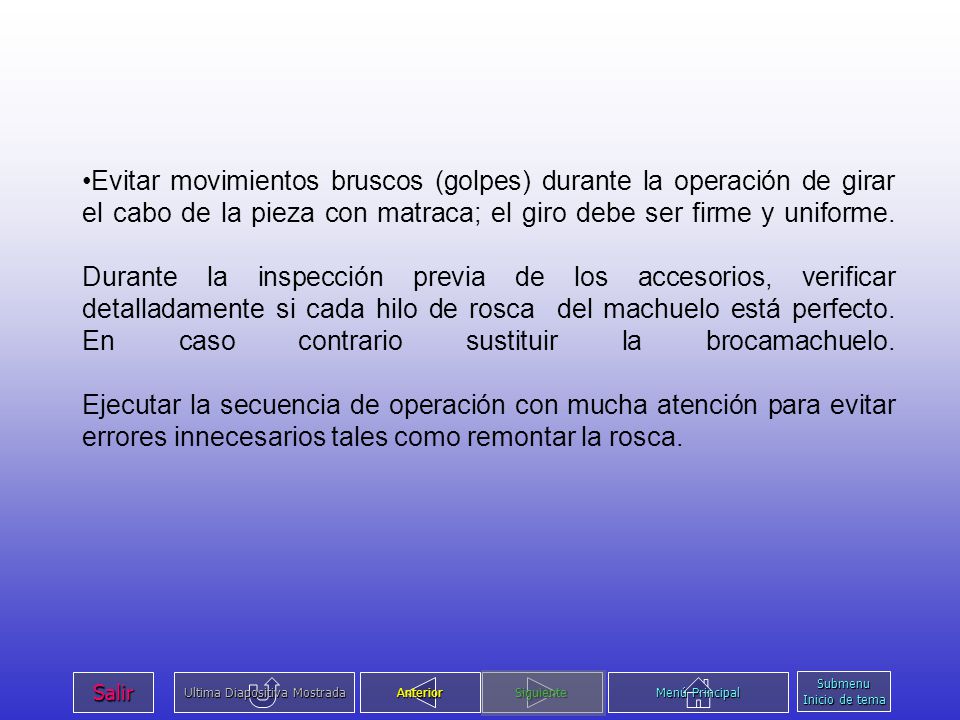

49 Evitar movimientos bruscos (golpes) durante la operación de girar el cabo de la pieza con matraca; el giro debe ser firme y uniforme. Durante la inspección previa de los accesorios, verificar detalladamente si cada hilo de rosca del machuelo está perfecto. En caso contrario sustituir la brocamachuelo. Ejecutar la secuencia de operación con mucha atención para evitar errores innecesarios tales como remontar la rosca. Submenu Inicio de tema

50 PROCEDIMIENTO PARA INSTALAR LA VÁLVULA DE INSERCIÓN
La primera operación consiste en sacar el conjunto vástago-brocamachuelo y sustituir la brocamachuelo por la válvula de incorporación. Submenu Inicio de tema

51 Es importante el aislamiento de las cámaras cuando sea necesario ya que esto divide las presiones existentes dentro y fuera de la tubería. Submenu Inicio de tema

52 Debemos tener cuidado con el control de la válvula

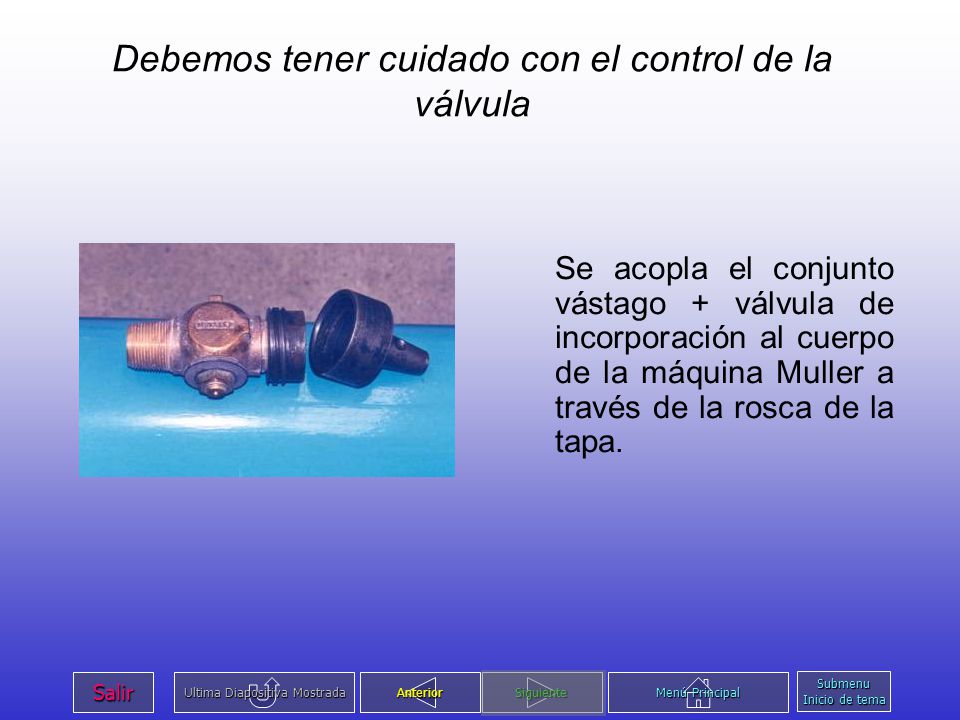

Se acopla el conjunto vástago + válvula de incorporación al cuerpo de la máquina Muller a través de la rosca de la tapa. Submenu Inicio de tema

53 5. PRUEBAS DE PRECISIÓN Y CALIBRACIÓN

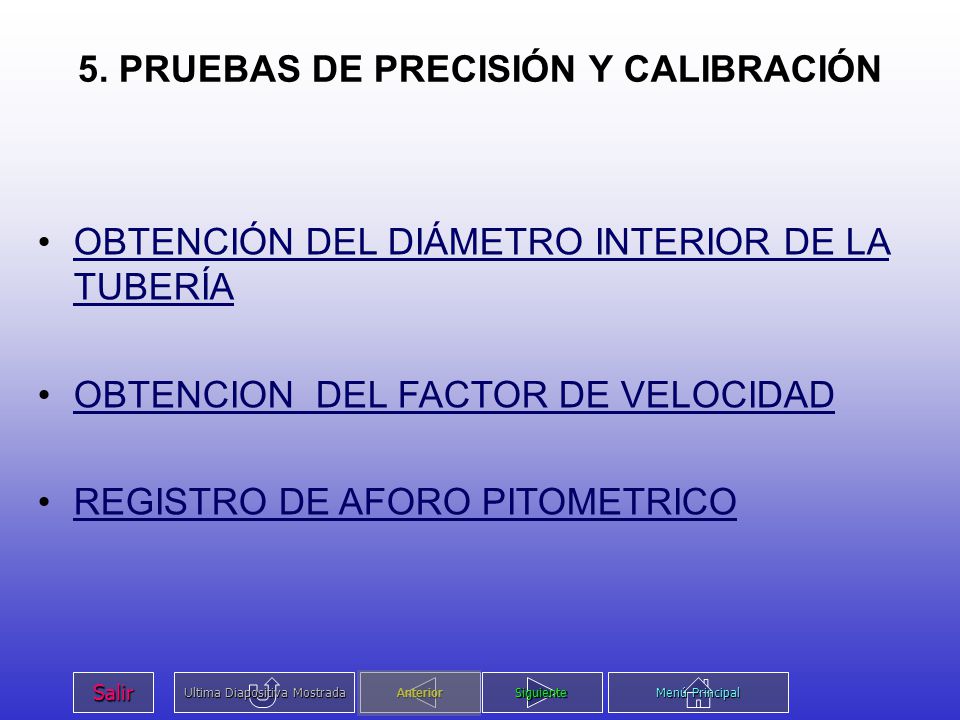

OBTENCIÓN DEL DIÁMETRO INTERIOR DE LA TUBERÍA OBTENCION DEL FACTOR DE VELOCIDAD REGISTRO DE AFORO PITOMETRICO

54 OBTENCIÓN DEL DIÁMETRO INTERIOR DE LA TUBERÍA

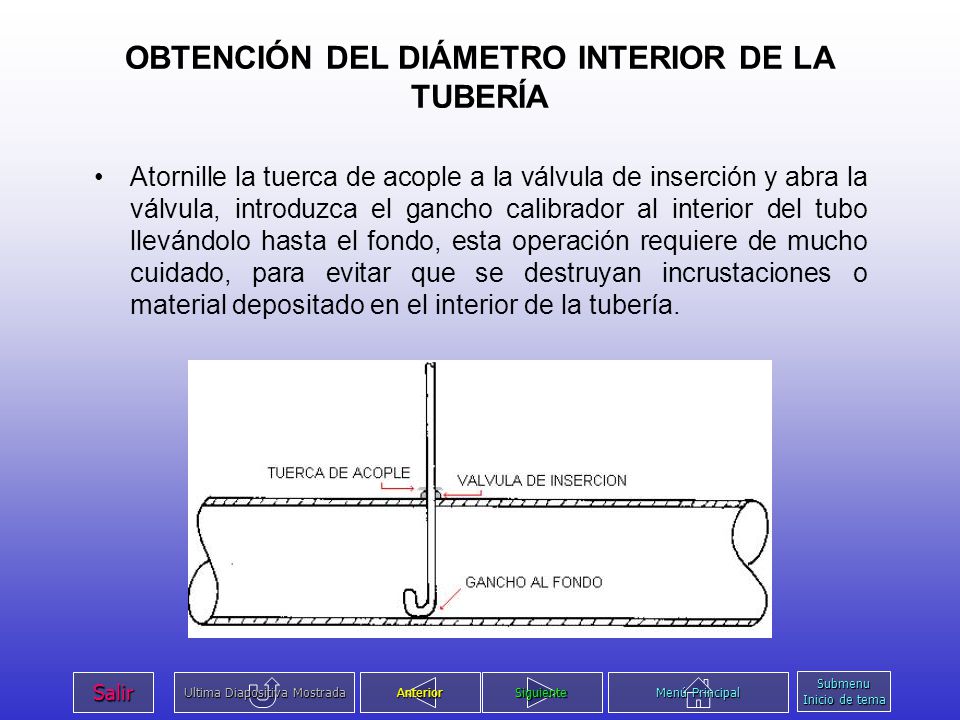

Atornille la tuerca de acople a la válvula de inserción y abra la válvula, introduzca el gancho calibrador al interior del tubo llevándolo hasta el fondo, esta operación requiere de mucho cuidado, para evitar que se destruyan incrustaciones o material depositado en el interior de la tubería. Submenu Inicio de tema

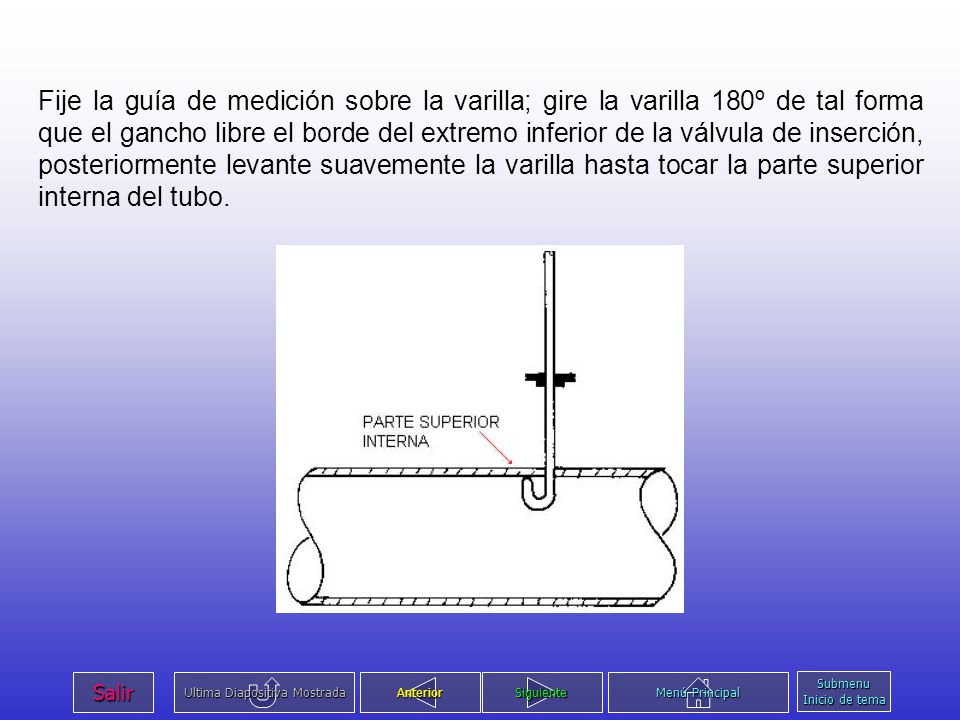

55 Fije la guía de medición sobre la varilla; gire la varilla 180º de tal forma que el gancho libre el borde del extremo inferior de la válvula de inserción, posteriormente levante suavemente la varilla hasta tocar la parte superior interna del tubo. Submenu Inicio de tema

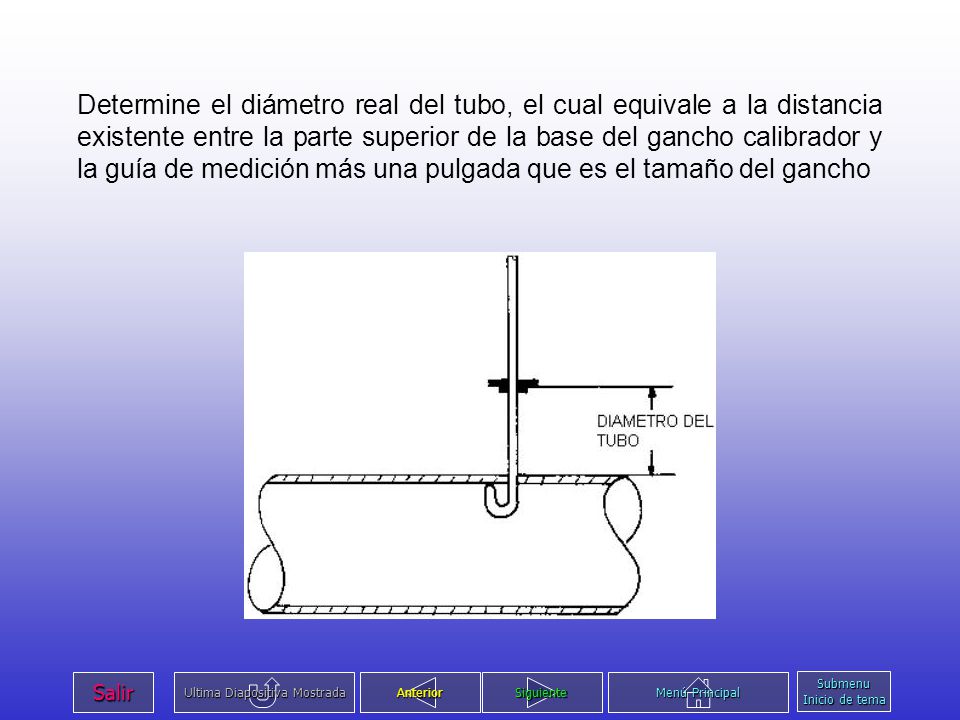

56 Determine el diámetro real del tubo, el cual equivale a la distancia existente entre la parte superior de la base del gancho calibrador y la guía de medición más una pulgada que es el tamaño del gancho Submenu Inicio de tema

57 La altura del gancho (longitud G) normalmente es de 25.4 mm (1")
Regrese la varilla a su posición original, extráigala y cierre la válvula de inserción; destornille la tuerca de acople y retire la varilla de calibración. La altura del gancho (longitud G) normalmente es de 25.4 mm (1") Submenu Inicio de tema

58 OBTENCION DEL FACTOR DE VELOCIDAD

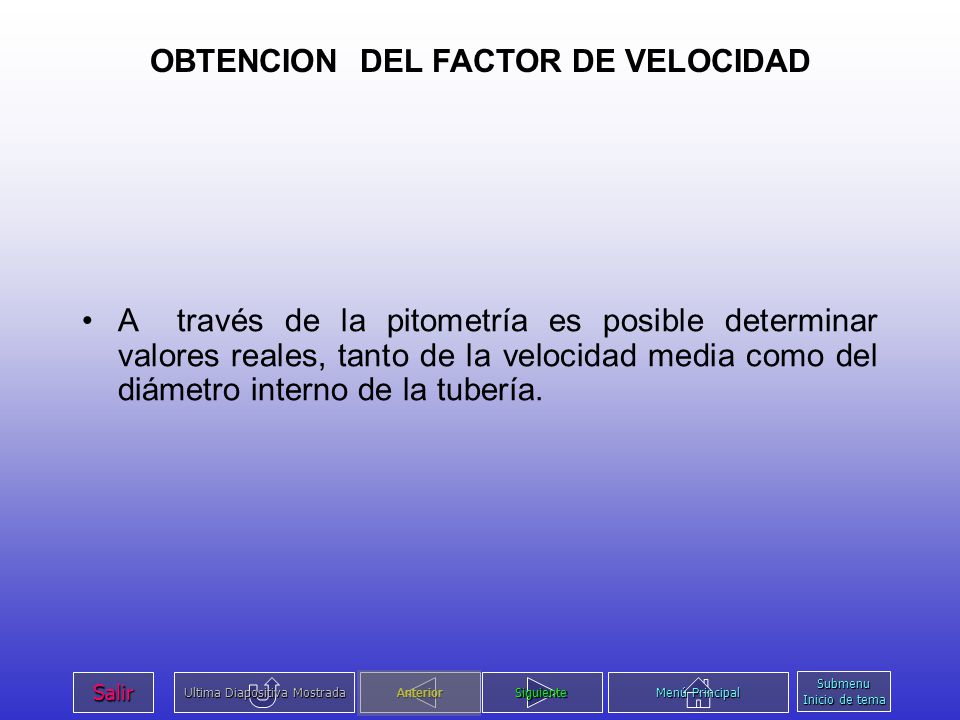

A través de la pitometría es posible determinar valores reales, tanto de la velocidad media como del diámetro interno de la tubería. Submenu Inicio de tema

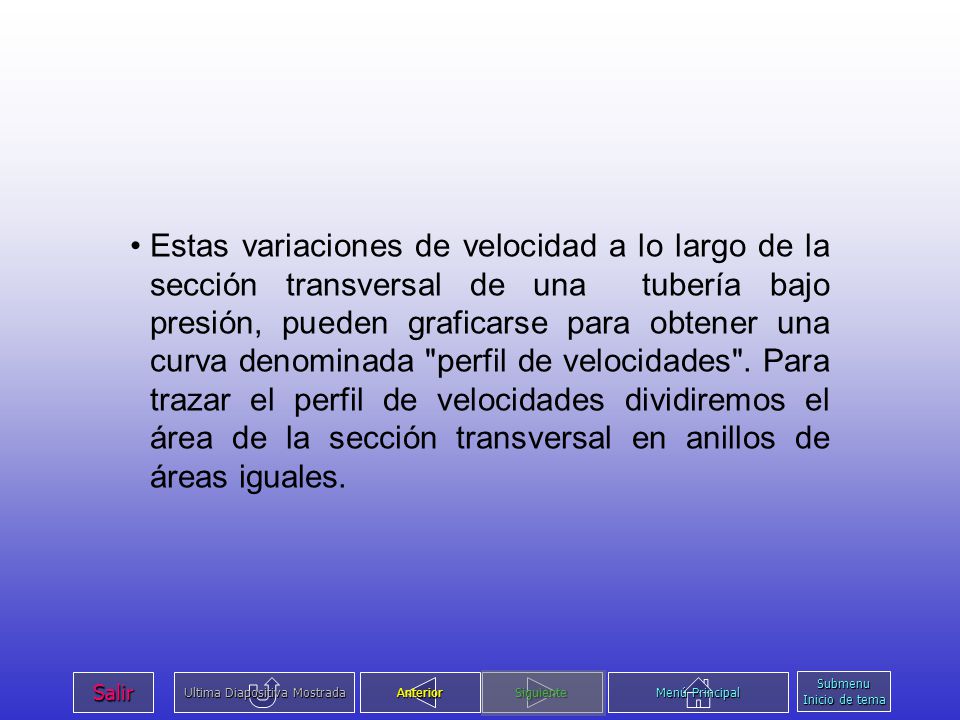

59 Estas variaciones de velocidad a lo largo de la sección transversal de una tubería bajo presión, pueden graficarse para obtener una curva denominada "perfil de velocidades". Para trazar el perfil de velocidades dividiremos el área de la sección transversal en anillos de áreas iguales. Submenu Inicio de tema

60 REGISTRO DE AFORO PITOMETRICO

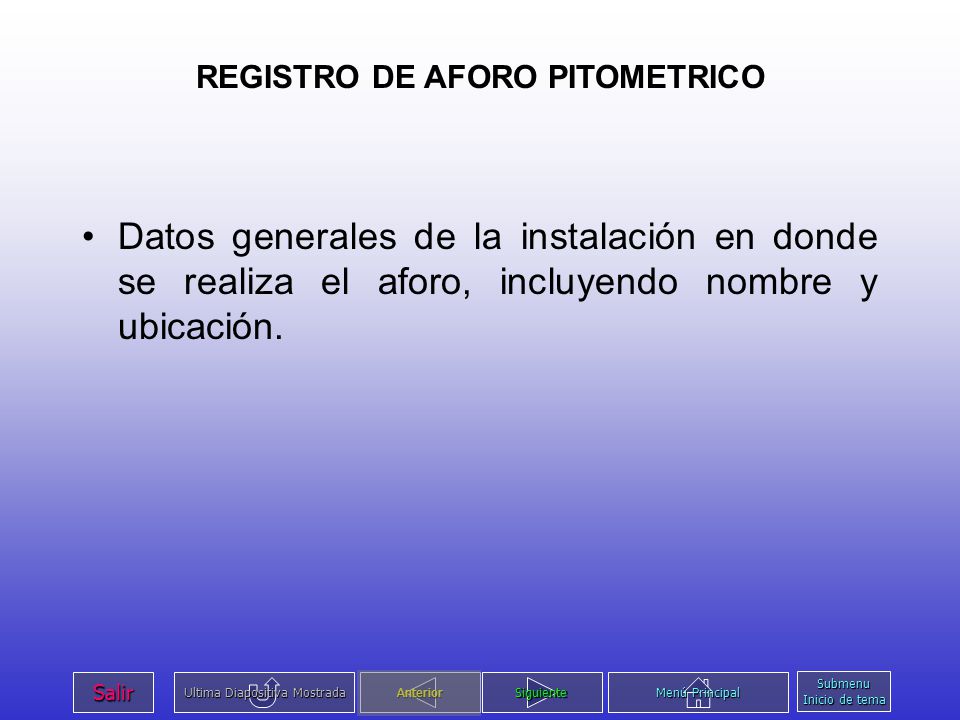

Datos generales de la instalación en donde se realiza el aforo, incluyendo nombre y ubicación. Submenu Inicio de tema

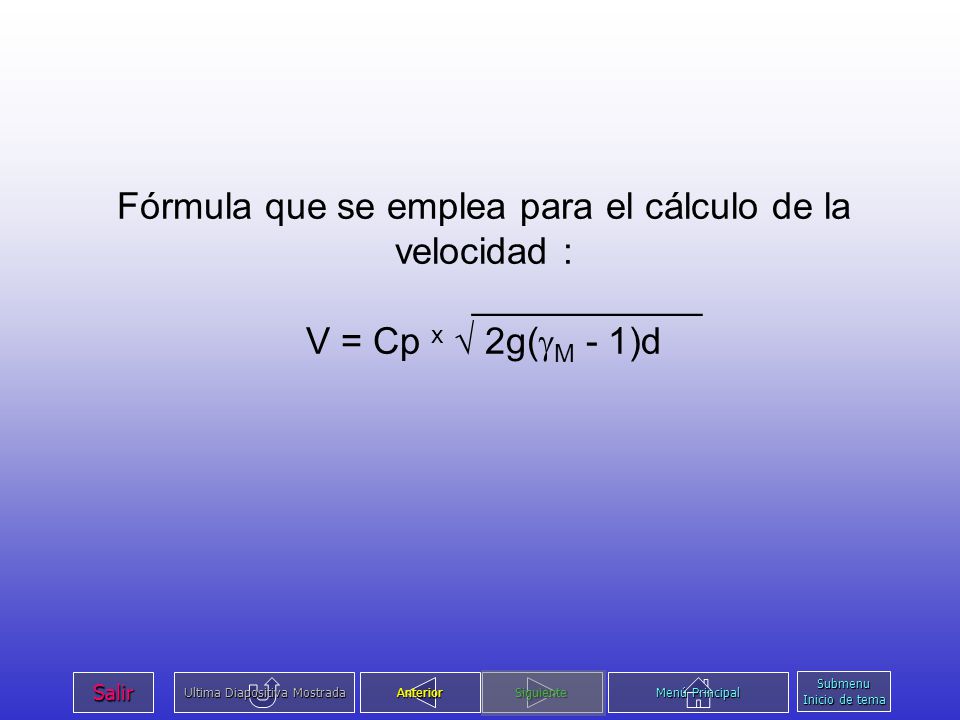

61 Fórmula que se emplea para el cálculo de la velocidad : ___________ V = Cp x  2g(M - 1)d
Submenu Inicio de tema

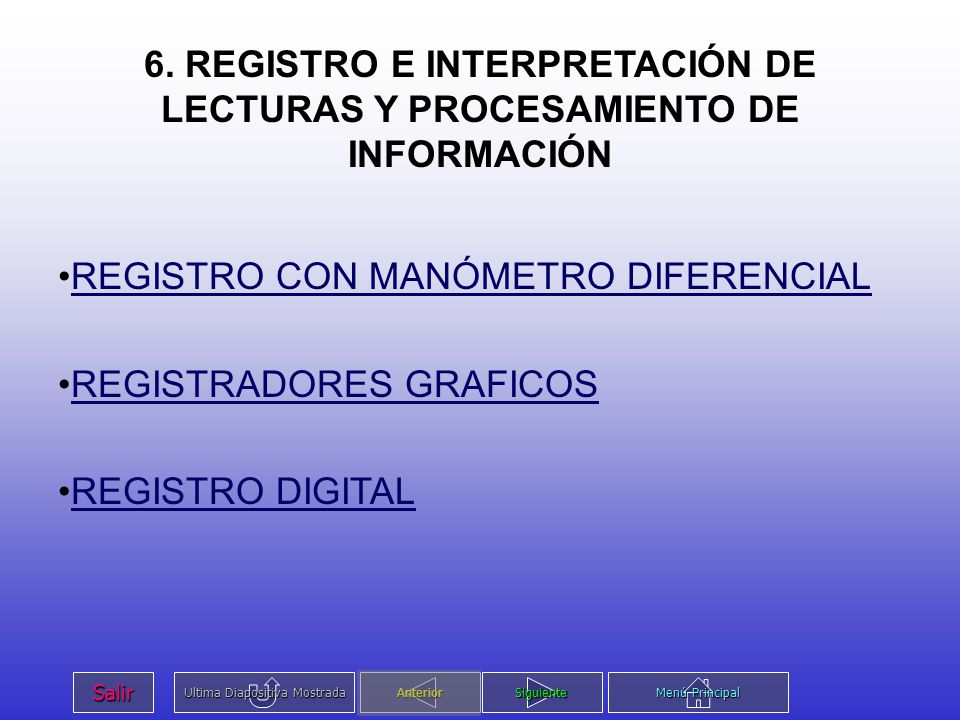

62 6. REGISTRO E INTERPRETACIÓN DE LECTURAS Y PROCESAMIENTO DE INFORMACIÓN
REGISTRO CON MANÓMETRO DIFERENCIAL REGISTRADORES GRAFICOS REGISTRO DIGITAL

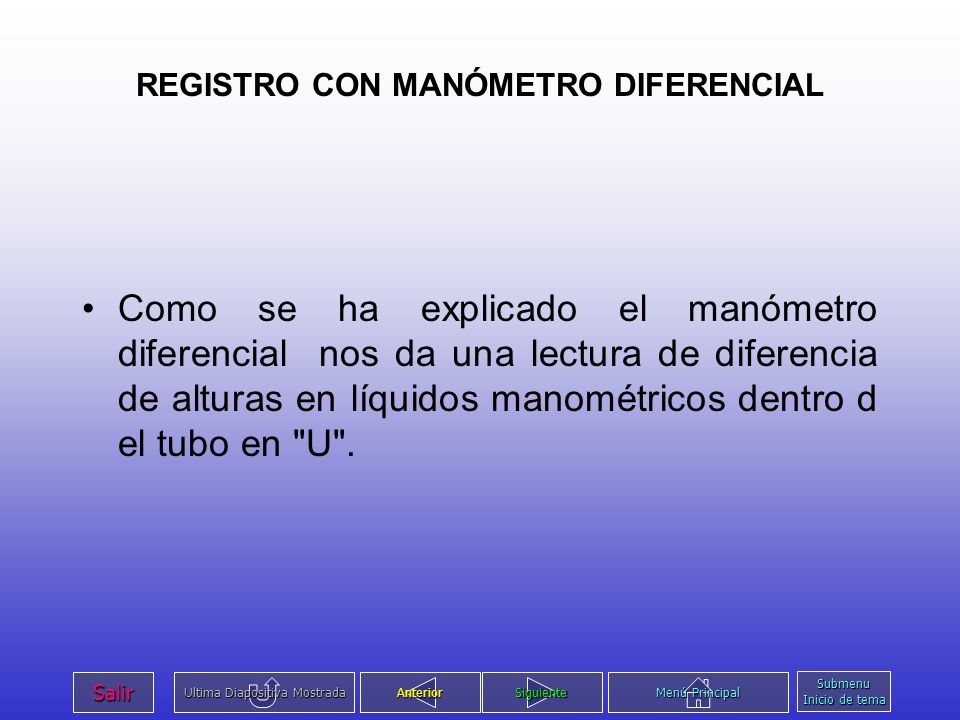

63 REGISTRO CON MANÓMETRO DIFERENCIAL
Como se ha explicado el manómetro diferencial nos da una lectura de diferencia de alturas en líquidos manométricos dentro d el tubo en "U". Submenu Inicio de tema

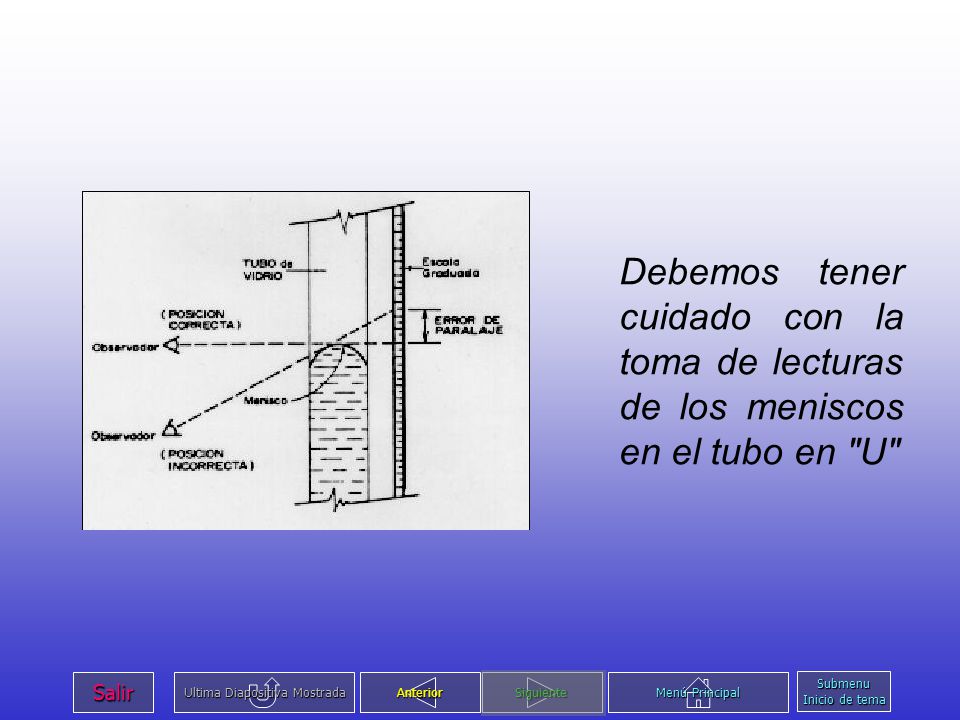

64 Debemos tener cuidado con la toma de lecturas de los meniscos en el tubo en "U"
Submenu Inicio de tema

65 REGISTRADORES GRAFICOS

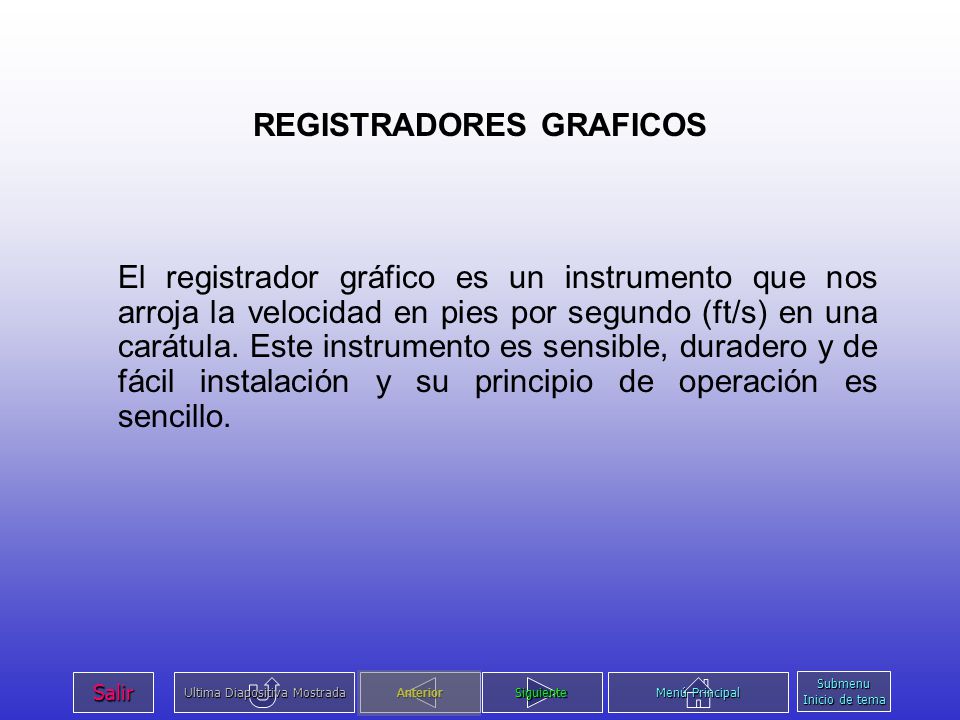

El registrador gráfico es un instrumento que nos arroja la velocidad en pies por segundo (ft/s) en una carátula. Este instrumento es sensible, duradero y de fácil instalación y su principio de operación es sencillo. Submenu Inicio de tema

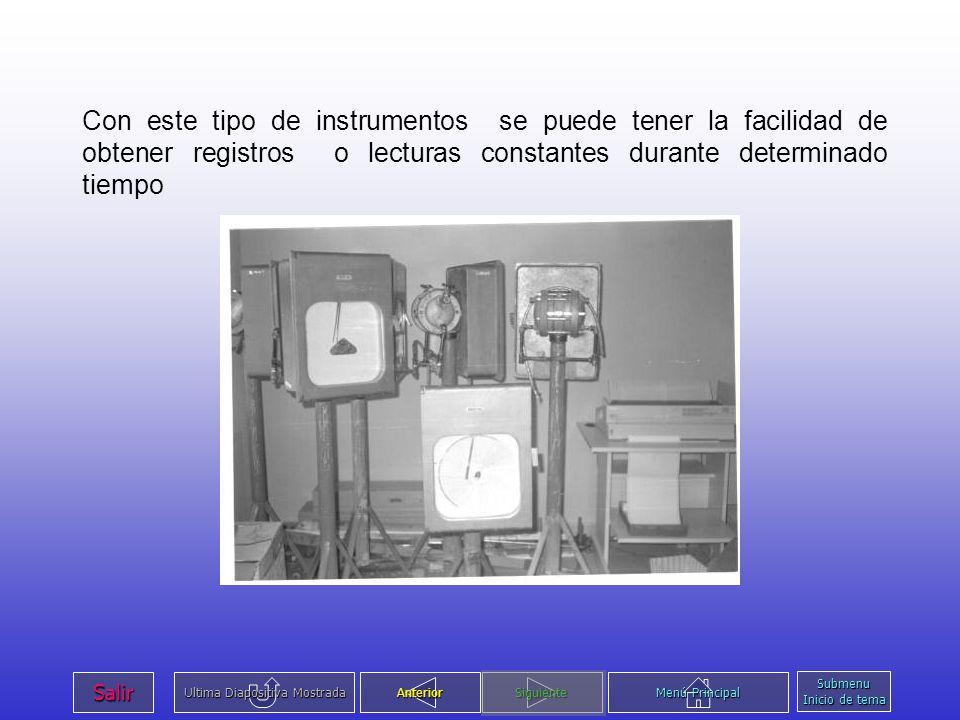

66 Con este tipo de instrumentos se puede tener la facilidad de obtener registros o lecturas constantes durante determinado tiempo Submenu Inicio de tema

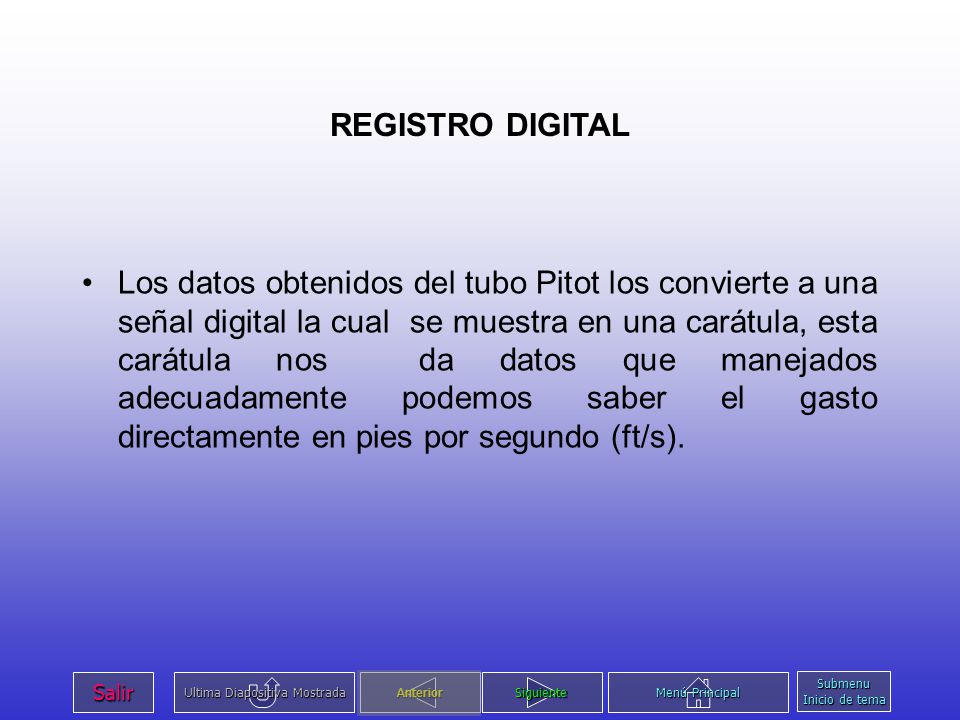

67 REGISTRO DIGITAL Los datos obtenidos del tubo Pitot los convierte a una señal digital la cual se muestra en una carátula, esta carátula nos da datos que manejados adecuadamente podemos saber el gasto directamente en pies por segundo (ft/s). Submenu Inicio de tema

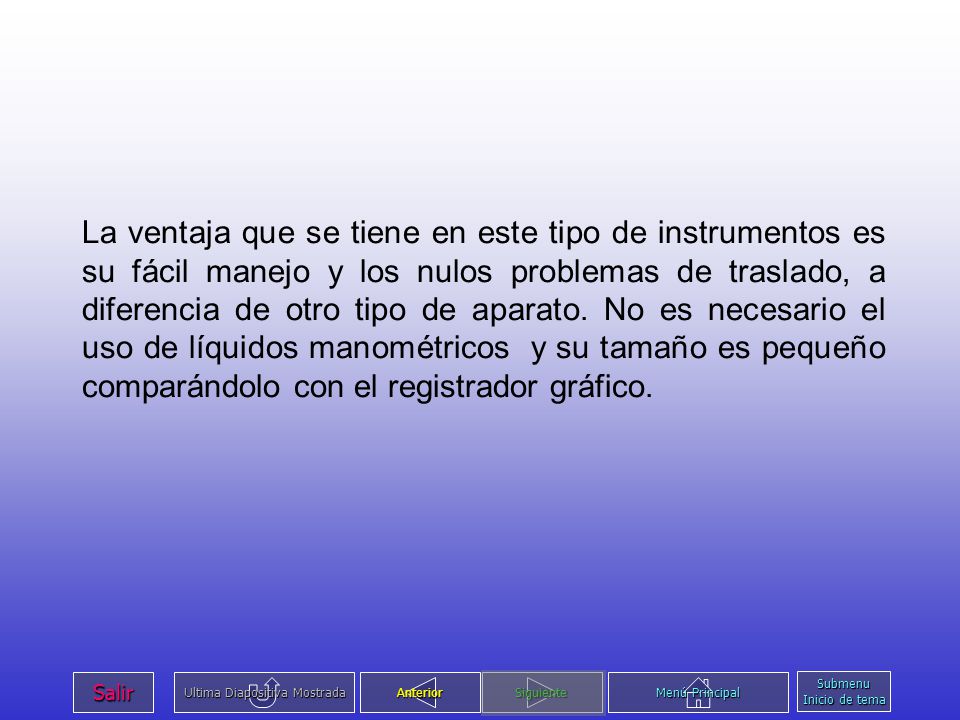

68 La ventaja que se tiene en este tipo de instrumentos es su fácil manejo y los nulos problemas de traslado, a diferencia de otro tipo de aparato. No es necesario el uso de líquidos manométricos y su tamaño es pequeño comparándolo con el registrador gráfico. Submenu Inicio de tema

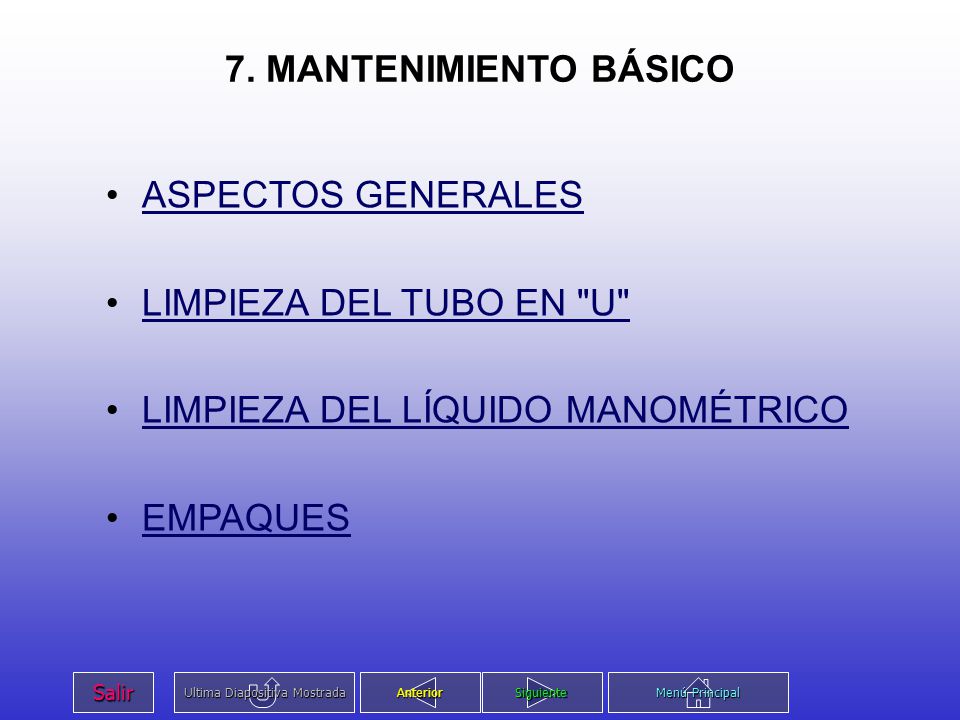

69 7. MANTENIMIENTO BÁSICO ASPECTOS GENERALES LIMPIEZA DEL TUBO EN "U" LIMPIEZA DEL LÍQUIDO MANOMÉTRICO EMPAQUES

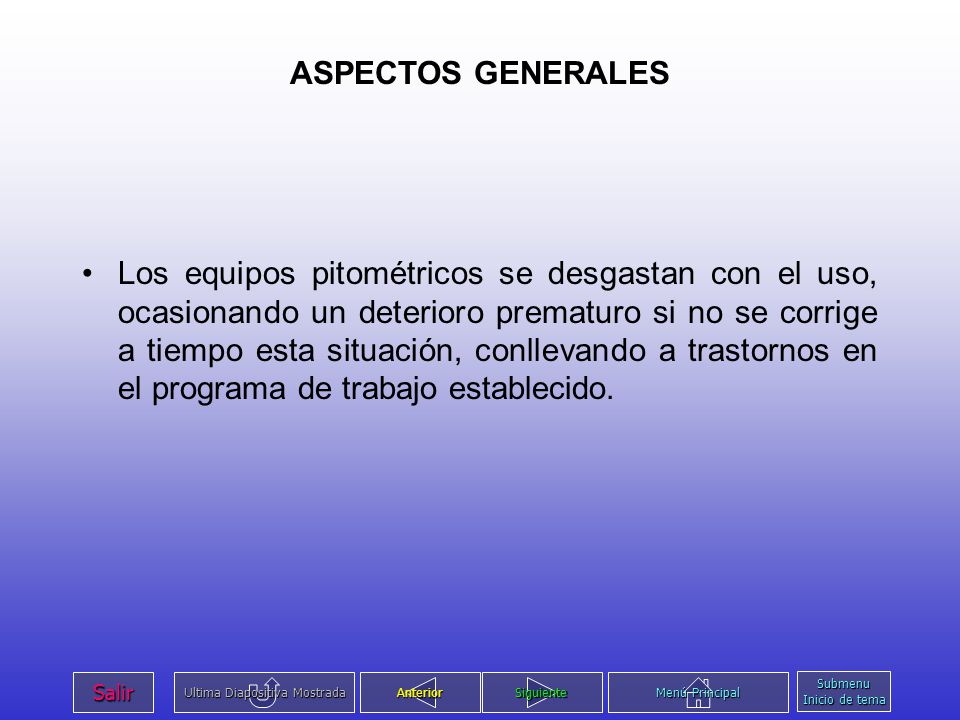

70 ASPECTOS GENERALES Los equipos pitométricos se desgastan con el uso, ocasionando un deterioro prematuro si no se corrige a tiempo esta situación, conllevando a trastornos en el programa de trabajo establecido. Submenu Inicio de tema

71 Entre los equipos de pitometría existentes, algunos son extremadamente sensibles y pueden dañarse y/o descalibrarse cuando ocurren descuidos operacionales y transporte inadecuado Submenu Inicio de tema

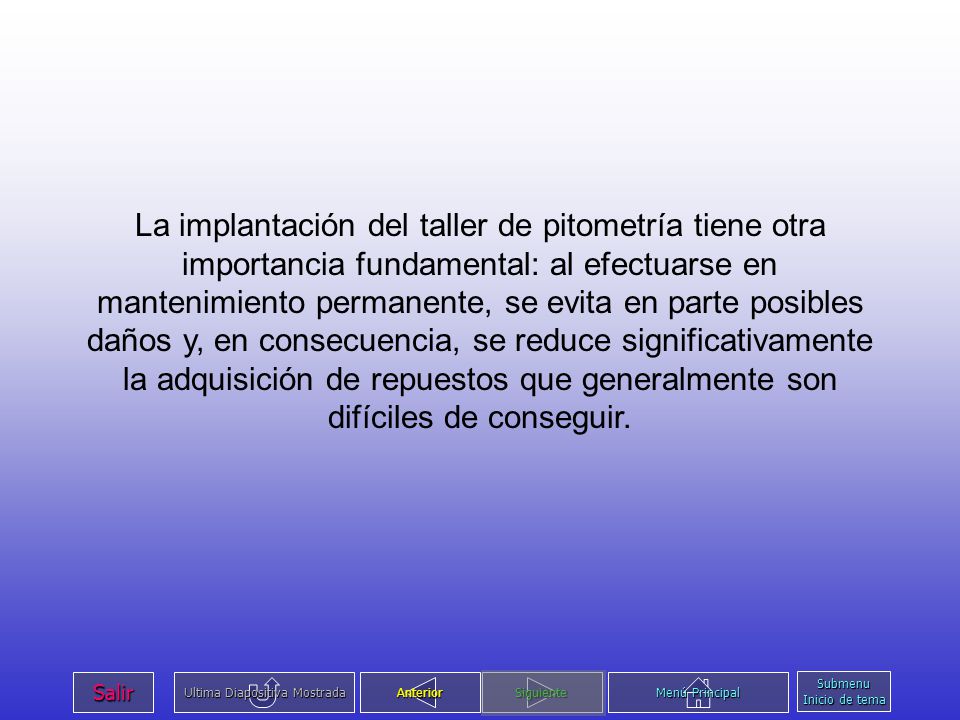

72 La implantación del taller de pitometría tiene otra importancia fundamental: al efectuarse en mantenimiento permanente, se evita en parte posibles daños y, en consecuencia, se reduce significativamente la adquisición de repuestos que generalmente son difíciles de conseguir. Submenu Inicio de tema

73 LIMPIEZA DEL TUBO EN "U" El estado de limpieza del tubo en U es de importancia vital para que, durante la ejecución de pruebas de medición de caudal o presión en campo. No haya problemas por la falta de caracterización de los meniscos. Un tubo en U con impurezas, polvos, grasas adheridas a sus paredes internas, provocará el fenómeno antes mencionado y como consecuencia errores en las mediciones. Submenu Inicio de tema

74 El líquido manométrico reacciona químicamente con dichas impurezas, se torna más viscoso y humedece las paredes internas del tubo en U. Consecuentemente, los meniscos se vuelven planos, irregulares y muchas veces hasta se destruyen. Submenu Inicio de tema

75 LIMPIEZA DEL LÍQUIDO MANOMÉTRICO

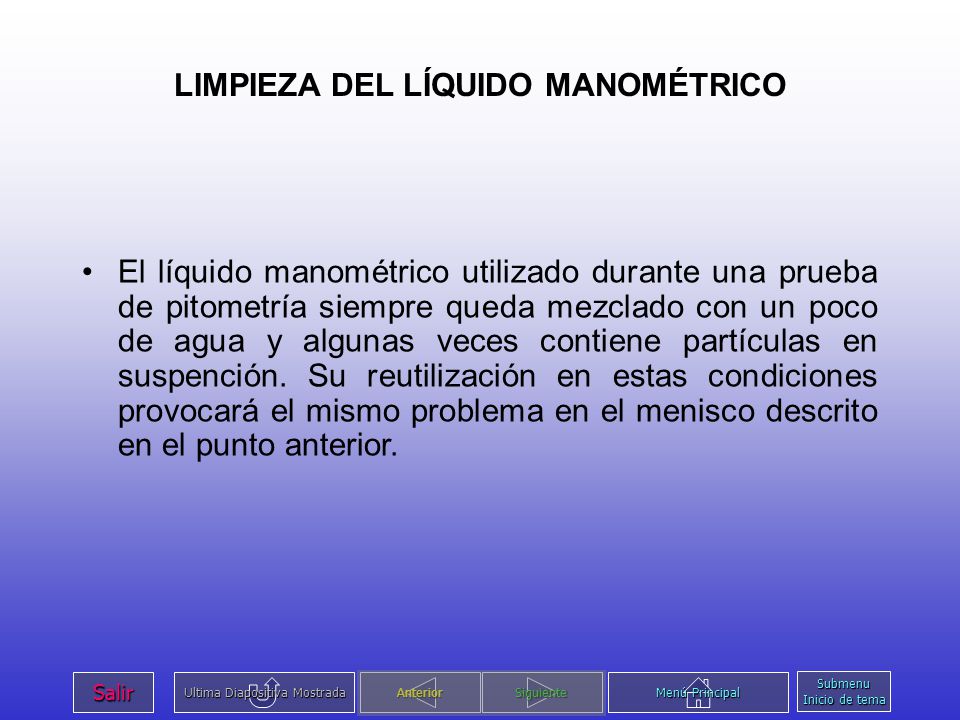

El líquido manométrico utilizado durante una prueba de pitometría siempre queda mezclado con un poco de agua y algunas veces contiene partículas en suspención. Su reutilización en estas condiciones provocará el mismo problema en el menisco descrito en el punto anterior. Submenu Inicio de tema

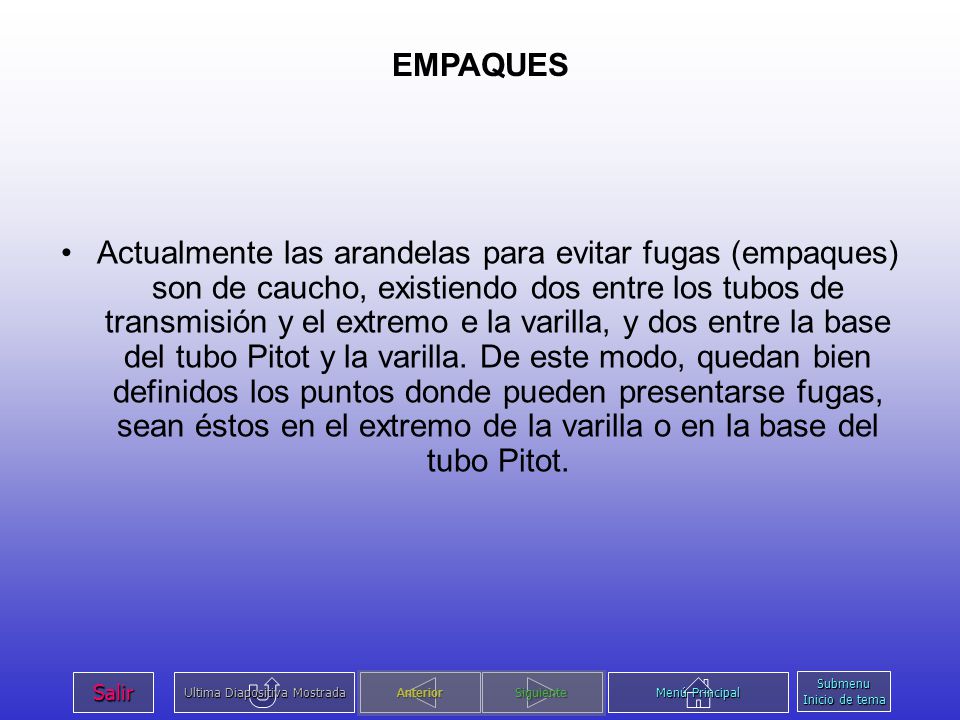

76 EMPAQUES Actualmente las arandelas para evitar fugas (empaques) son de caucho, existiendo dos entre los tubos de transmisión y el extremo e la varilla, y dos entre la base del tubo Pitot y la varilla. De este modo, quedan bien definidos los puntos donde pueden presentarse fugas, sean éstos en el extremo de la varilla o en la base del tubo Pitot. Submenu Inicio de tema

77 8. VENTAJAS Y DESVENTAJAS.

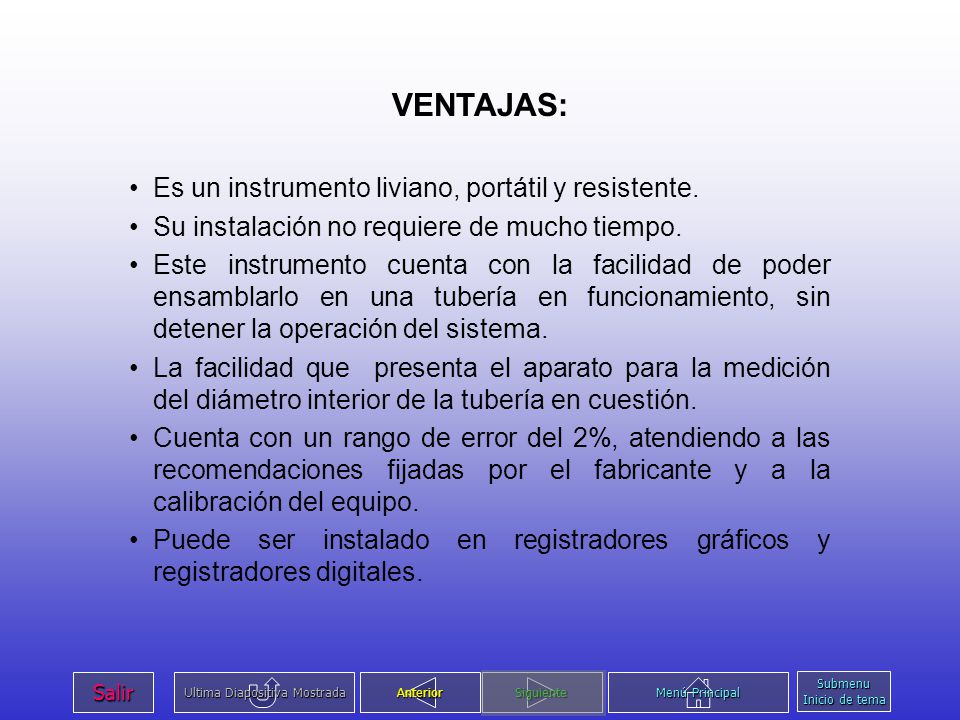

78 VENTAJAS: Es un instrumento liviano, portátil y resistente.
Su instalación no requiere de mucho tiempo. Este instrumento cuenta con la facilidad de poder ensamblarlo en una tubería en funcionamiento, sin detener la operación del sistema. La facilidad que presenta el aparato para la medición del diámetro interior de la tubería en cuestión. Cuenta con un rango de error del 2%, atendiendo a las recomendaciones fijadas por el fabricante y a la calibración del equipo. Puede ser instalado en registradores gráficos y registradores digitales. Submenu Inicio de tema

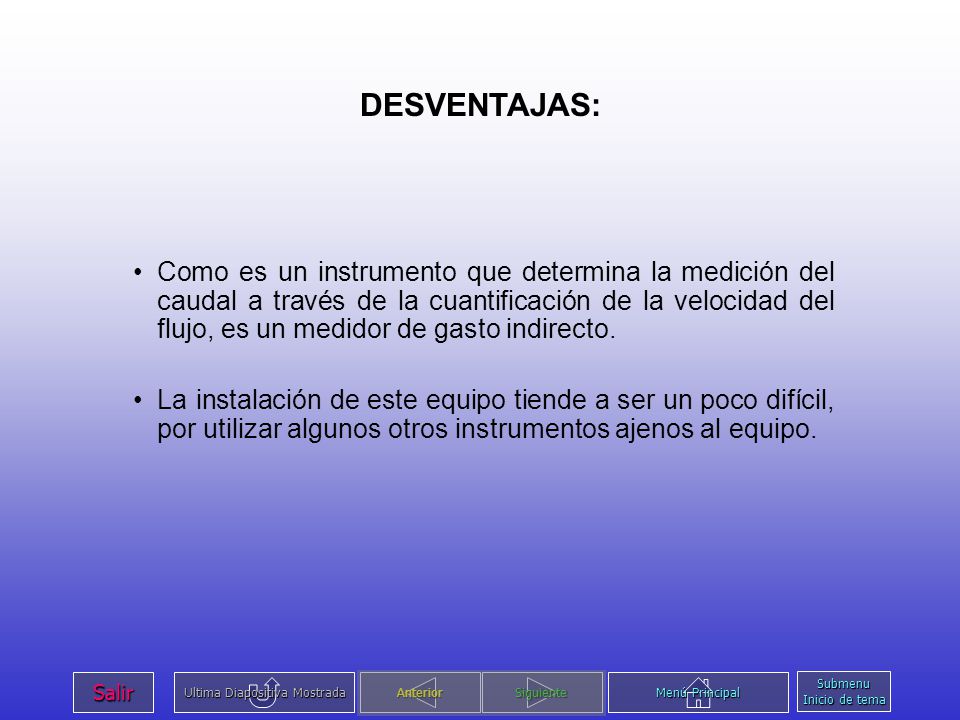

79 DESVENTAJAS: Como es un instrumento que determina la medición del caudal a través de la cuantificación de la velocidad del flujo, es un medidor de gasto indirecto. La instalación de este equipo tiende a ser un poco difícil, por utilizar algunos otros instrumentos ajenos al equipo. Submenu Inicio de tema

80 9. PRINCIPALES PROVEEDORES

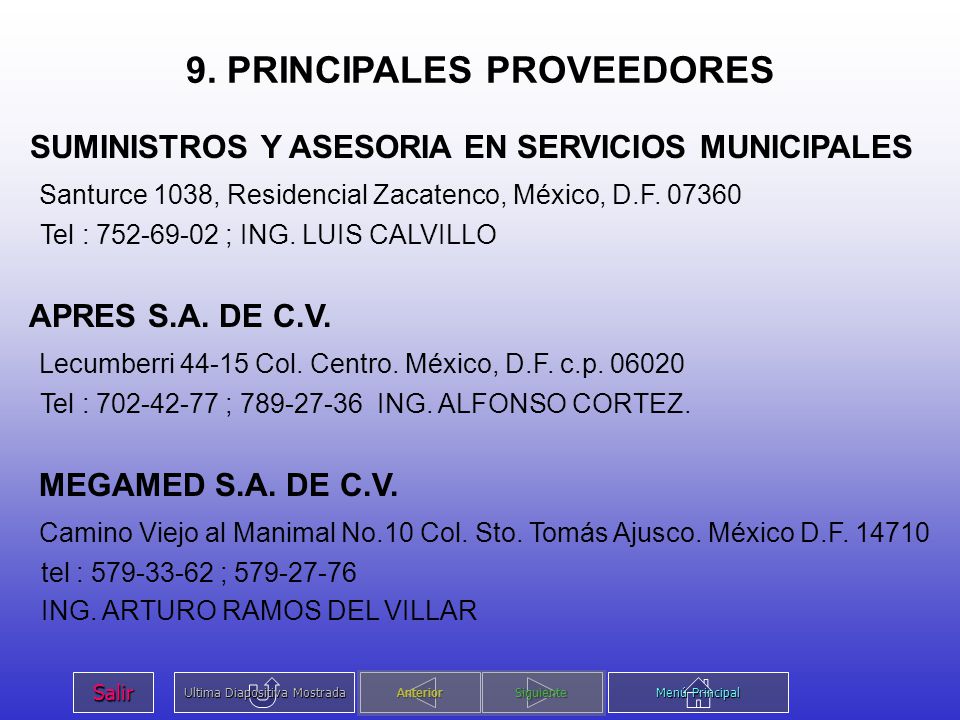

SUMINISTROS Y ASESORIA EN SERVICIOS MUNICIPALES Santurce 1038, Residencial Zacatenco, México, D.F Tel :  ; ING. LUIS CALVILLO APRES S.A. DE C.V. Lecumberri Col. Centro. México, D.F. c.p Tel :  ; ING. ALFONSO CORTEZ. MEGAMED S.A. DE C.V. Camino Viejo al Manimal No.10 Col. Sto. Tomás Ajusco. México D.F tel :  ; ING. ARTURO RAMOS DEL VILLAR

81 “Paquete Autodidáctico para Medición del Agua (primera etapa)”
10. OTROS VOLUMENES DE LA SERIE “Paquete Autodidáctico para Medición del Agua (primera etapa)” SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA AFORADOR DE GARGANTA LARGA MÉTODOS Y SISTEMAS DE MEDICIÓN DE MEDIDOR ULTRASÓNICO TIEMPO EN TRÁNSITO PLACA ORIFICIO GASTO SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Comisión Nacional del Agua Comisión Nacional del Agua SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua Comisión Nacional del Agua Comisión Nacional del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA MEDIDOR ELECTROMAGNÉTICO MEDIDOR ULTRASÓNICO DE EFECTO DOPPLER PARA TUBERÍAS MEDIDOR ULTRASÓNICO DE EFECTO DOPPLER PARA CANALES TUBO PITOT EDITOR: Ochoa A. L. AUTOR: Ruiz A. A. SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA REVISOR: Juárez N. R. SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Comisión Nacional del Agua SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Comisión Nacional del Agua Comisión Nacional del Agua Comisión Nacional del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua

82 OBJETIVOS ESPECÍFICOS
GENERALES Desarrollar y editar una serie de documentos autodidácticos sobre métodos y equipos de medición de caudal en conducciones presurizadas y a superficie libre (primera parte), para que el personal de la CNA que realiza visitas de verificación, conozca el funcionamiento y pueda manejar los diversos aparatos que se disponen para estos trabajos. PARTICULARES Elaborar ocho paquetes autodidácticos que contienen cada uno de ellos un documento escrito y un disco compacto para computadora. OBJETIVOS ESPECÍFICOS Editar 500 ejemplares de cada uno de los siguientes ocho temas: 1) Métodos y sistemas de medición de gasto, 2) Efecto Doppler a superficie libre, 3) Aforadores de garganta larga, 4) efecto Doppler a presión, 5) Pitometría, 6) Placas orificio, 7) Ultrasónicos (tiempo en tránsito), y 8) Electromagnéticos Submenu Inicio de tema

83 ALCANCES Los paquetes autodidácticos están dirigidos a técnicos involucrados en actividades de medición de caudal de agua en flujo a superficie libre y presurizado, específicamente los que se aplican a infraestructura hidráulica, de uso agrícola, urbano e industrial. BENEFICIOS Los paquetes autodidácticos podrán ser utilizados por la CNA, como una herramienta de capacitación efectiva, oportuna, económica y adecuada a las diferentes capacidades de las personas, específicamente por el personal técnico que realiza visitas de verificación a usuarios del agua nacional Submenu Inicio de tema

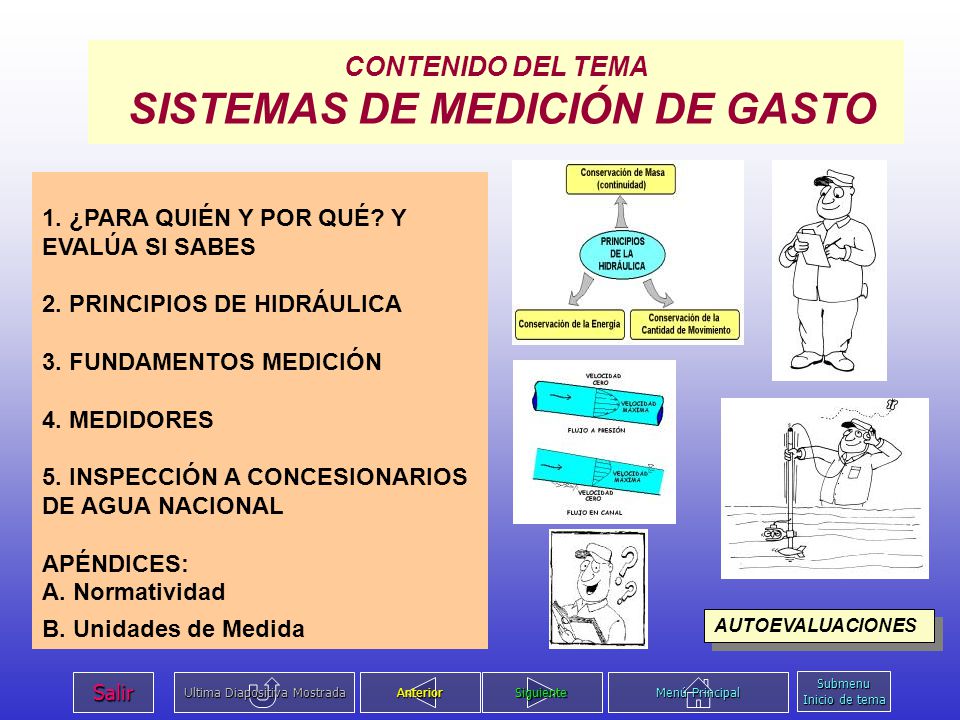

84 CONTENIDO DEL TEMA SISTEMAS DE MEDICIÓN DE GASTO
1. ¿PARA QUIÉN Y POR QUÉ? Y EVALÚA SI SABES 2. PRINCIPIOS DE HIDRÁULICA 3. FUNDAMENTOS MEDICIÓN 4. MEDIDORES 5. INSPECCIÓN A CONCESIONARIOS DE AGUA NACIONAL APÉNDICES: A. Normatividad B. Unidades de Medida AUTOEVALUACIONES Submenu Inicio de tema

85 CONTENIDO DE LOS TEMAS EQUIPOS MEDIDORES
1. ¿PARA QUIÉN Y POR QUÉ? Y EVALÚA SI SABES 2. PRINCIPIOS DE OPERACIÓN Y DESCRIPCION DE COMPONENTES 3. REQUERIMIENTOS DE INSTALACION FISICA 4. ESPECIFICACIONES TECNICAS DE INSTALACION 5. PRUEBAS DE PRECISION Y CALIBRACION 6. REGISTRO E INTERPRETACION DE LECTURAS Y PROCESAMIENTO DE INFORMACION 7. MANTENIMIENTO BASICO 8. VENTAJAS Y DESVENTAJAS 9. LISTADO DE PRINCIPALES PROVEEDORES AUTOEVALUACIONES Submenu Inicio de tema
