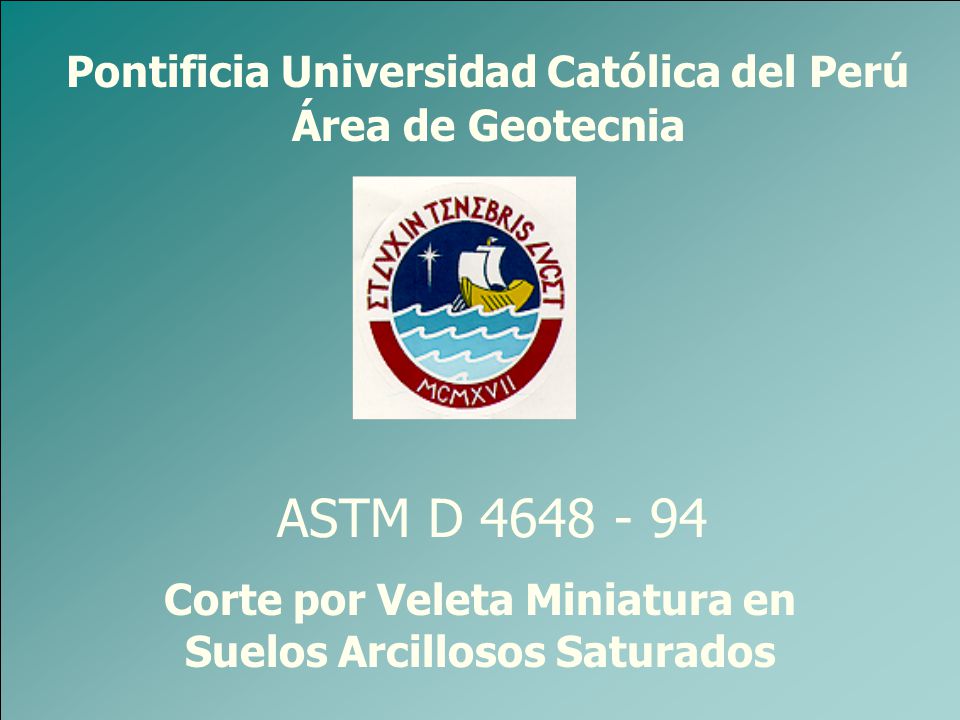

1 ASTM D 4648 - 94 Pontificia Universidad Católica del Perú
Área de Geotecnia ASTM D Corte por Veleta Miniatura en Suelos Arcillosos Saturados Pontificia Universidad Católica del Perú Área de Geotecnia

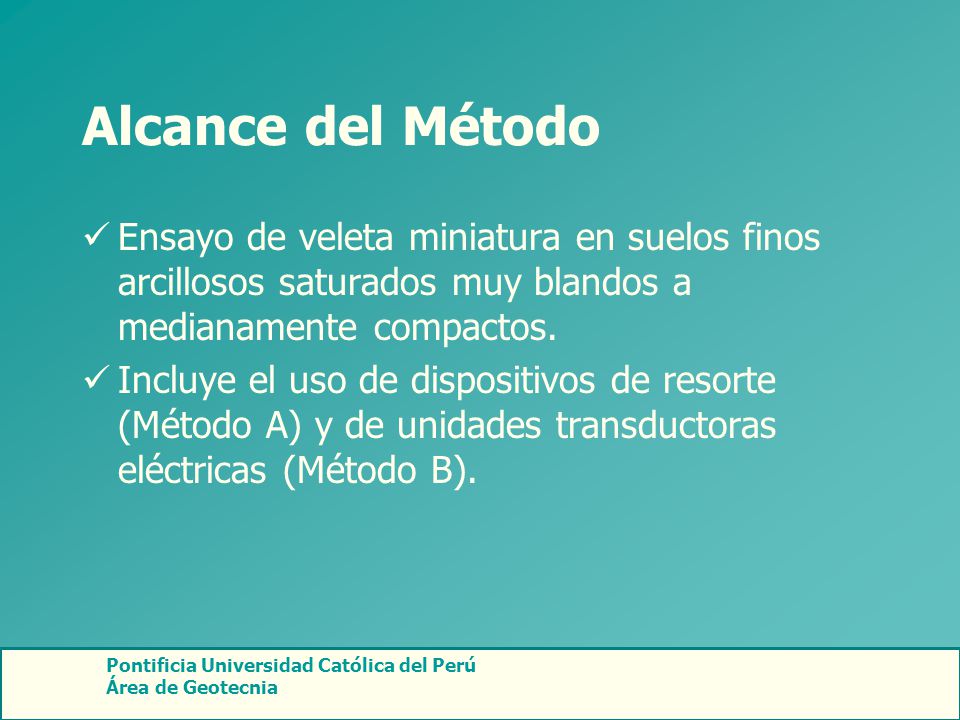

2 Alcance del Método Ensayo de veleta miniatura en suelos finos arcillosos saturados muy blandos a medianamente compactos. Incluye el uso de dispositivos de resorte (Método A) y de unidades transductoras eléctricas (Método B). Pontificia Universidad Católica del Perú Área de Geotecnia

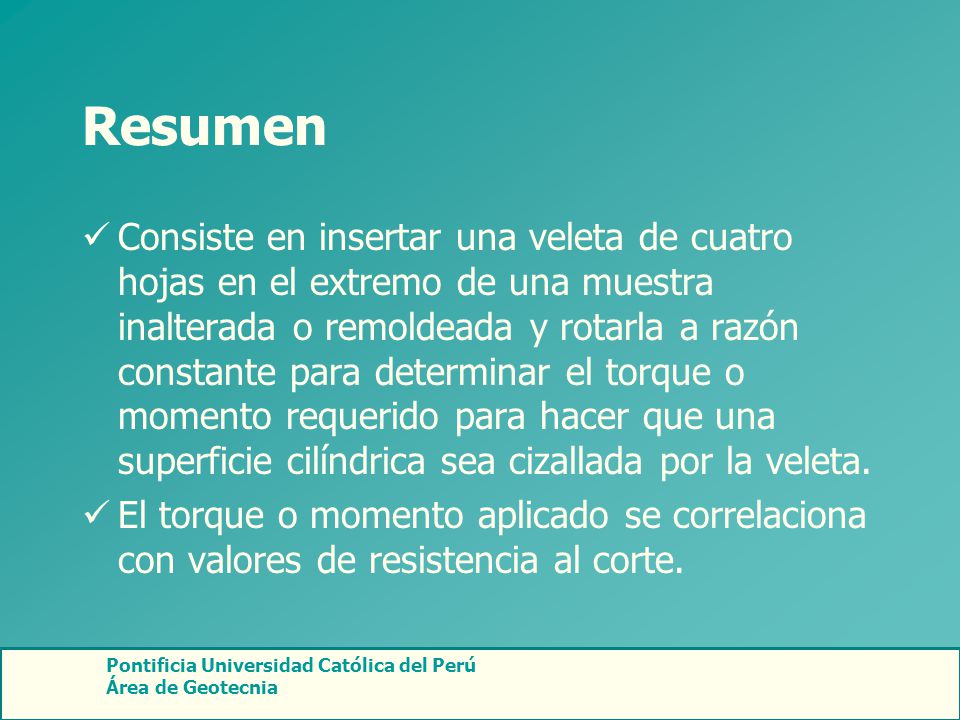

3 Resumen Consiste en insertar una veleta de cuatro hojas en el extremo de una muestra inalterada o remoldeada y rotarla a razón constante para determinar el torque o momento requerido para hacer que una superficie cilíndrica sea cizallada por la veleta. El torque o momento aplicado se correlaciona con valores de resistencia al corte. Pontificia Universidad Católica del Perú Área de Geotecnia

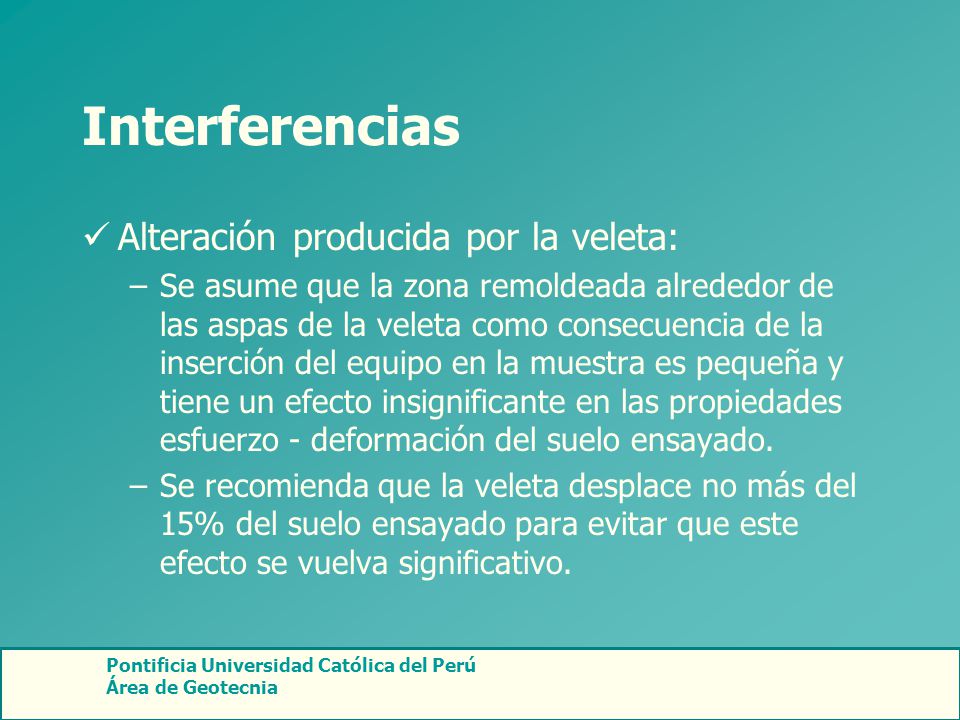

4 Interferencias Alteración producida por la veleta:
Se asume que la zona remoldeada alrededor de las aspas de la veleta como consecuencia de la inserción del equipo en la muestra es pequeña y tiene un efecto insignificante en las propiedades esfuerzo - deformación del suelo ensayado. Se recomienda que la veleta desplace no más del 15% del suelo ensayado para evitar que este efecto se vuelva significativo. Pontificia Universidad Católica del Perú Área de Geotecnia

5 Equipos Aspas de Veleta: Consiste en cuatro aspas rectangulares.
Se recomienda que la altura de la veleta sea dos veces su diámetro. Pueden usarse veletas con relación altura/diámetro = 1. El diámetro de las aspas puede varias entre 0.5 a 1”. Pontificia Universidad Católica del Perú Área de Geotecnia

6 Dispositivo de Veleta:
Debe ser motorizado y rotar al resorte de torsión a razón constante de 60 a 90º por minuto. El dispositivo de rotación debe tener un indicador o sistema de registro que muestre el torque del resorte calibrado y cuando sea posible, la rotación de las aspas de la veleta. Resorte de torsión o transductor eléctrico: Dependiendo del método que se vaya a utilizar (A o B). Pontificia Universidad Católica del Perú Área de Geotecnia

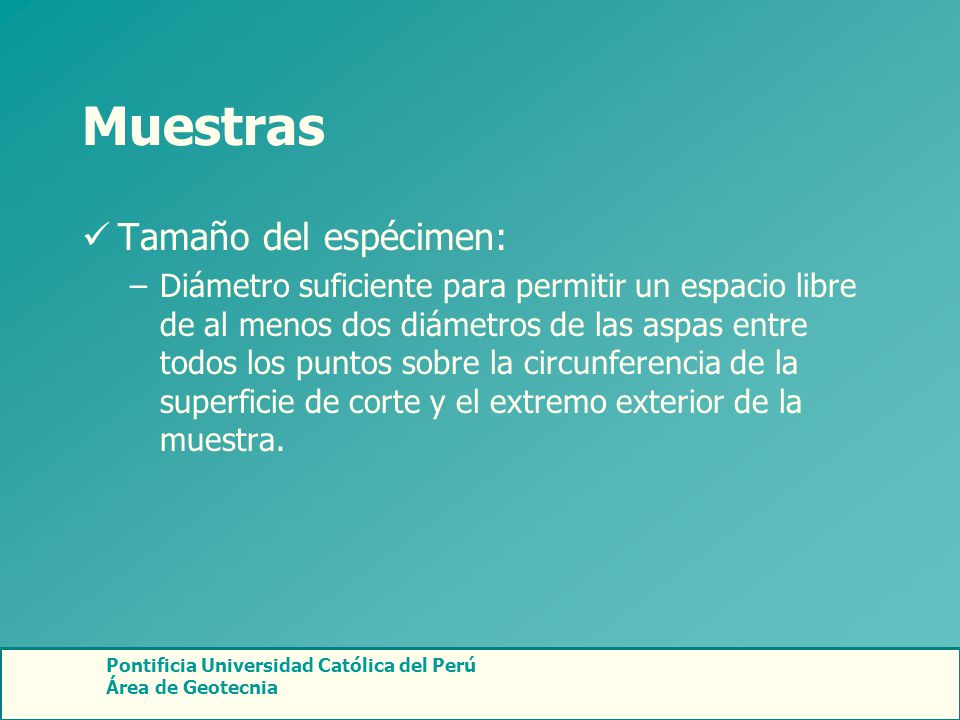

7 Muestras Tamaño del espécimen:
Diámetro suficiente para permitir un espacio libre de al menos dos diámetros de las aspas entre todos los puntos sobre la circunferencia de la superficie de corte y el extremo exterior de la muestra. Pontificia Universidad Católica del Perú Área de Geotecnia

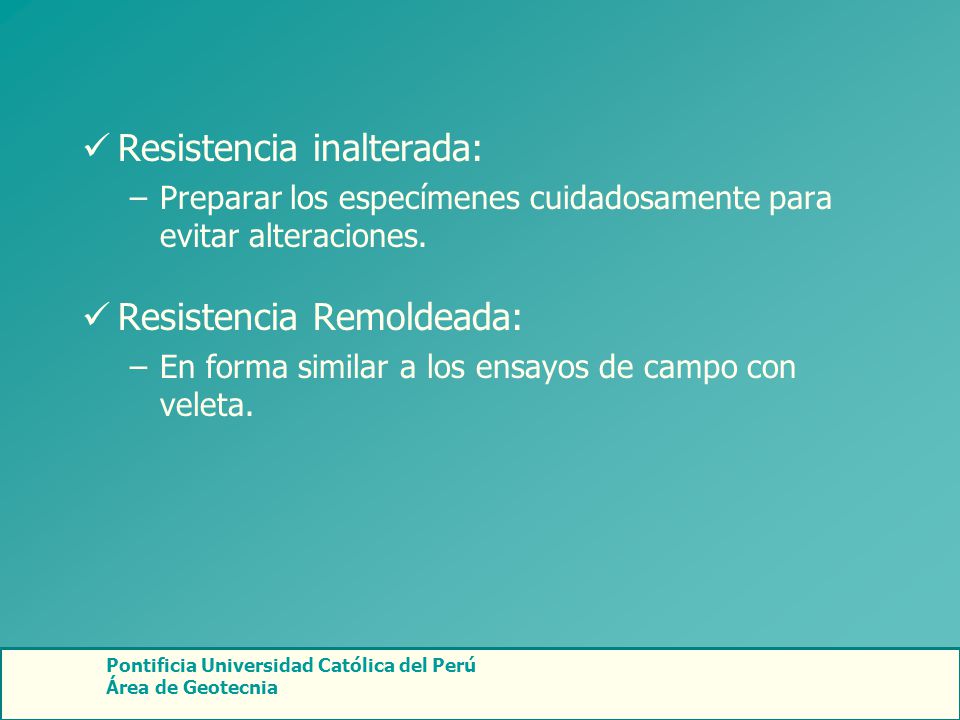

8 Resistencia inalterada:
Preparar los especímenes cuidadosamente para evitar alteraciones. Resistencia Remoldeada: En forma similar a los ensayos de campo con veleta. Pontificia Universidad Católica del Perú Área de Geotecnia

9 Preparación de los Equipos
Daño en las aspas de la veleta: Verificar cuidadosamente cada aspa antes de cada uso para detectar torceduras, fallas e imperfecciones que puedan alterar la superficie de falla. Pontificia Universidad Católica del Perú Área de Geotecnia

10 Calibración Se debe efectuar periódicamente.
Consiste en la aplicación de pesos calibrados dentro de una rueda calibrada a un torque conocido. Para cada resorte a utilizar, aplicar una serie de pesos de calibración para desarrollar una gráfica de deflexión del resorte versus torque. Pontificia Universidad Católica del Perú Área de Geotecnia

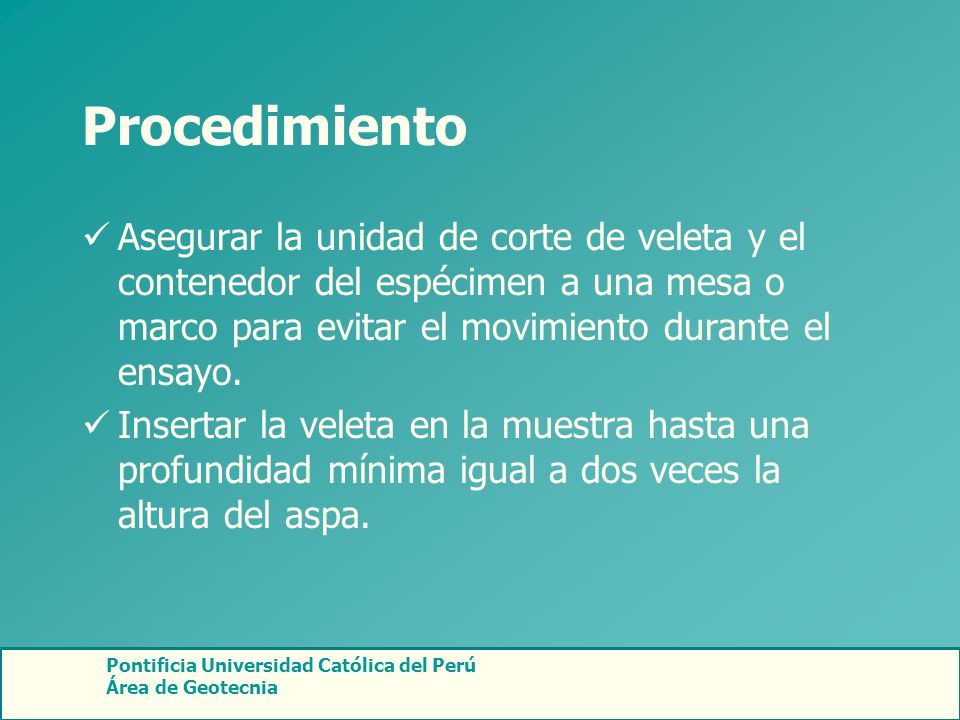

11 Procedimiento Asegurar la unidad de corte de veleta y el contenedor del espécimen a una mesa o marco para evitar el movimiento durante el ensayo. Insertar la veleta en la muestra hasta una profundidad mínima igual a dos veces la altura del aspa. Pontificia Universidad Católica del Perú Área de Geotecnia

12 Durante la rotación, mantener las aspas a una altura fija.

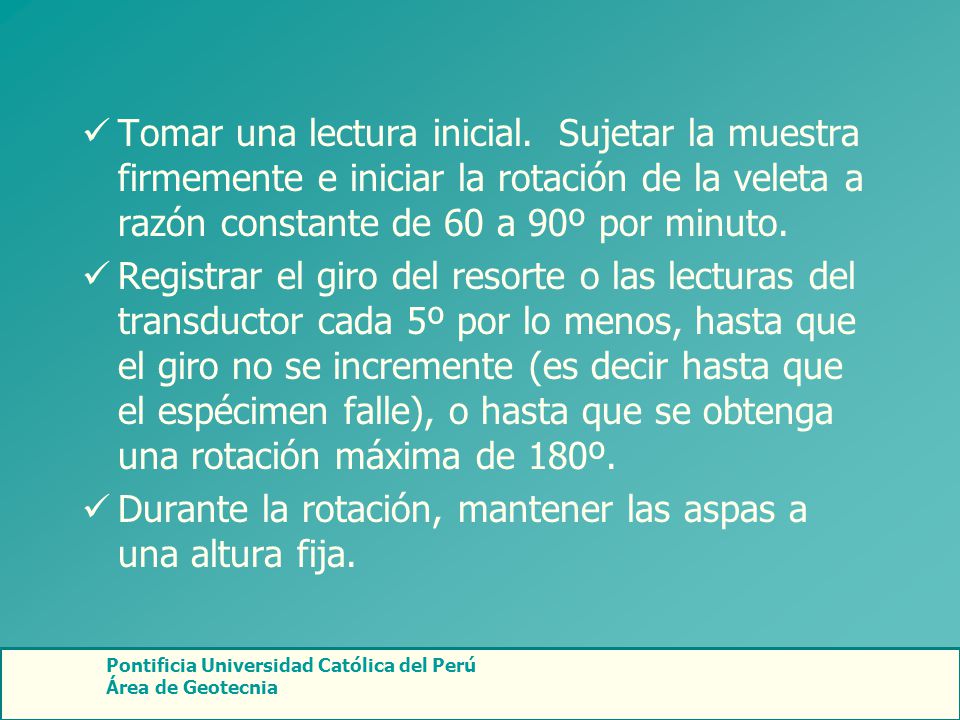

Tomar una lectura inicial. Sujetar la muestra firmemente e iniciar la rotación de la veleta a razón constante de 60 a 90º por minuto. Registrar el giro del resorte o las lecturas del transductor cada 5º por lo menos, hasta que el giro no se incremente (es decir hasta que el espécimen falle), o hasta que se obtenga una rotación máxima de 180º. Durante la rotación, mantener las aspas a una altura fija. Pontificia Universidad Católica del Perú Área de Geotecnia

13 Retirar y limpiar las aspas si es que es necesario.
Registrar el torque máximo y las lecturas intermedias si es que se requiere. Retirar y limpiar las aspas si es que es necesario. Separar una muestra representativa para calcular la humedad. Registrar cualquier tipo de inclusiones de arena, grava o fracturas en la superficie de falla que pudieran haber influido en los resultados del ensayo. Pontificia Universidad Católica del Perú Área de Geotecnia

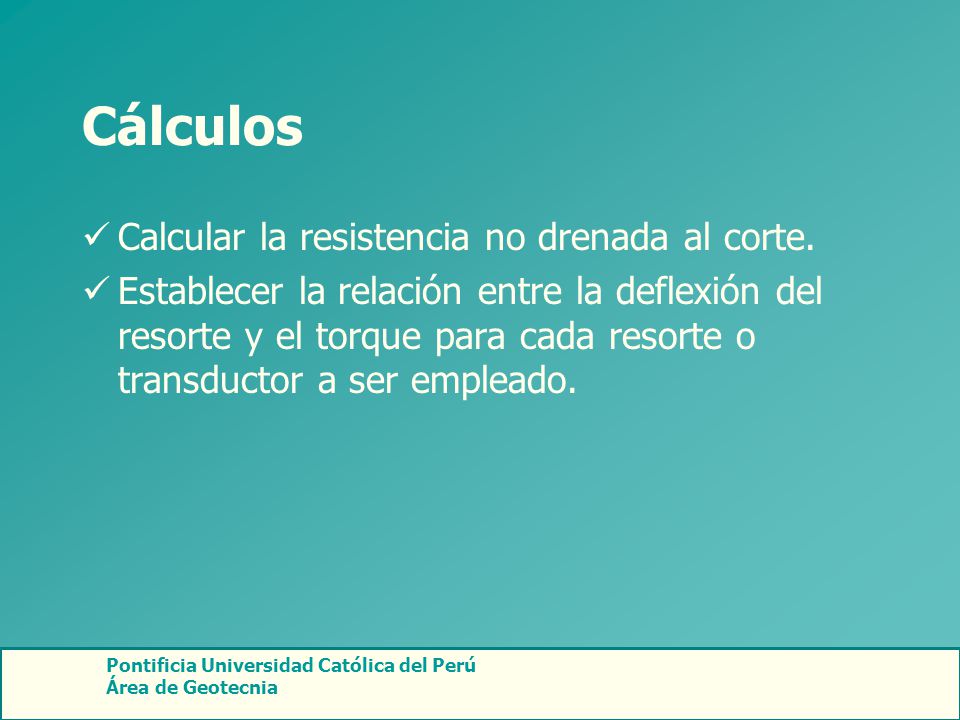

14 Cálculos Calcular la resistencia no drenada al corte.
Establecer la relación entre la deflexión del resorte y el torque para cada resorte o transductor a ser empleado. Pontificia Universidad Católica del Perú Área de Geotecnia

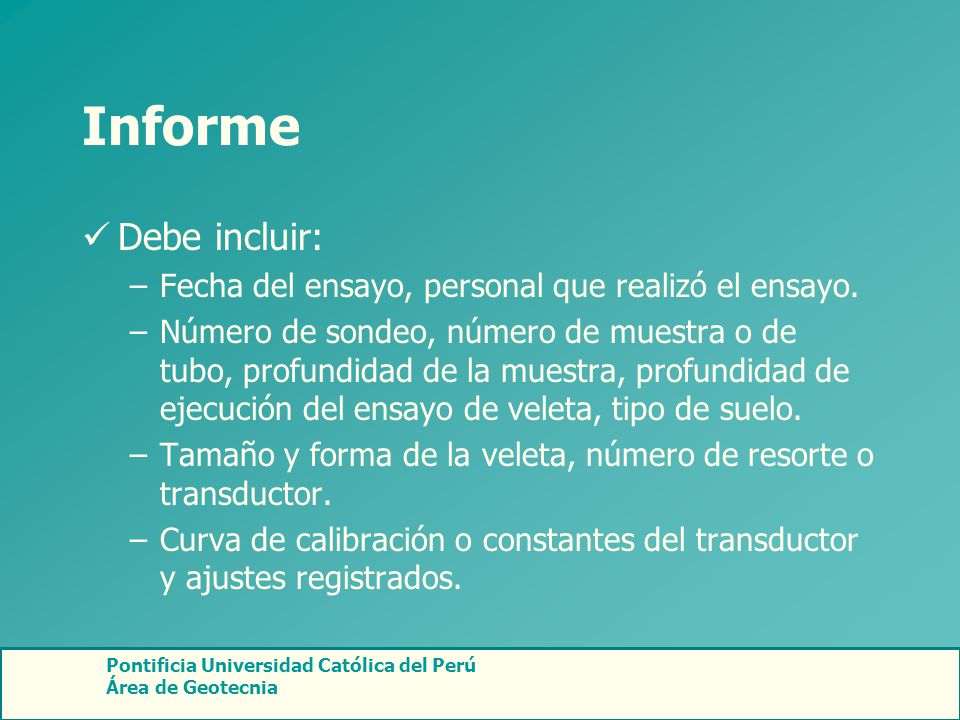

15 Informe Debe incluir: Fecha del ensayo, personal que realizó el ensayo. Número de sondeo, número de muestra o de tubo, profundidad de la muestra, profundidad de ejecución del ensayo de veleta, tipo de suelo. Tamaño y forma de la veleta, número de resorte o transductor. Curva de calibración o constantes del transductor y ajustes registrados. Pontificia Universidad Católica del Perú Área de Geotecnia

16 Gráficas de esfuerzo - deformación.
Máxima lectura de torque y lecturas intermedias si se requieren para la muestra inalterada. Gráficas de esfuerzo - deformación. Máxima lectura de torque para el ensayo en muestras remoldeadas y el número de revoluciones empleadas para remoldear. Razón de rotación, razón de corte en las esquinas de las aspas de la veleta, tiempo de falla del ensayo (rotación máxima - razón de rotación), donde resulte aplicable. Tipo de veleta empleada (fabricante y modelo) Anotaciones referentes a cualquier desviación del procedimiento estándar. Pontificia Universidad Católica del Perú Área de Geotecnia
