1 FLIP - FLOP Oscar Ignacio Botero H.

2 CONTENIDO

3 GENERALIDADES Son circuitos secuenciales que memorizan estados lógicos; es la unidad básica para los registros de desplazamiento, los contadores, las memorias, las ALU, los procesadores y los microcontroladores. Existen dos tipos de F/F los Asíncronos (sin reloj) y los Síncronos (con reloj). Posee líneas de entrada y dos líneas de salida llamadas Q y Qn (Qn = Q’ = 𝑄 que es el complemento de la salida Q), algunos tienen otra línea de entrada llamada reloj (Clock = CLK) que puede activarse con flanco positivo o negativo, puede tener líneas de set (S) y reset (R). Se les considera memorias de 1 bit ya que almacenan el último bit de información válida.

4 FLIP – FLOP RS ASÍNCRONO O biestable
Este Flip-Flop solo tiene entradas de control, también llamado biestable RS. El estado de NO CAMBIA significa que conserva el estado previo y el estado PROHIBIDO no se utiliza ya que ambas salidas están en el mismo estado lógico y una salida debe ser el complemento de la otra. La representación de un F/F RS Asíncrono en bloque es:

5 FLIP – FLOP RS ASÍNCRONO O biestable …cont

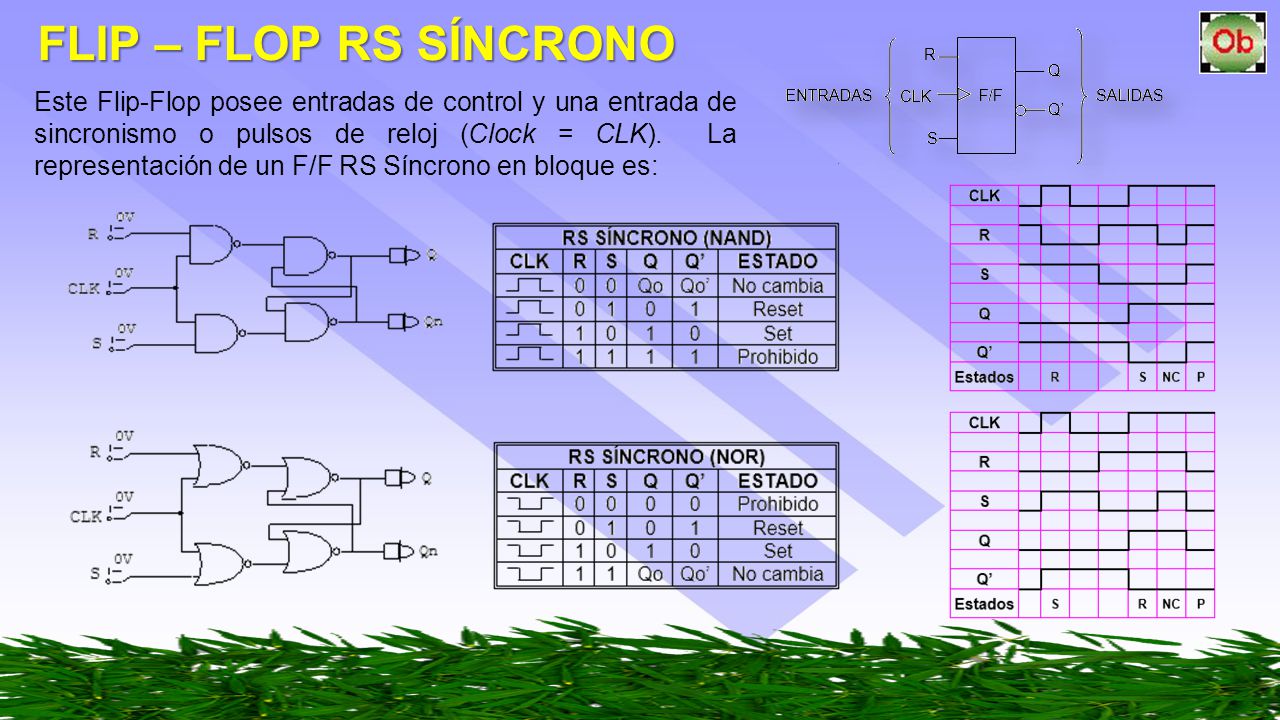

6 FLIP – FLOP RS SÍNCRONO Este Flip-Flop posee entradas de control y una entrada de sincronismo o pulsos de reloj (Clock = CLK). La representación de un F/F RS Síncrono en bloque es:

7 FLIP – FLOP RS SÍNCRONO …cont
TABLA DE EXCITACIÓN ECUACIÓN CARACTERÍSTICA 𝑄 𝑛+1 =𝑆+( 𝑅 ×𝑄

8 FLIP – FLOP TIPO D Este posee una sola entrada de datos llamada D (Data), una entrada de pulsos de reloj CLK y las salidas Q y Qn. A este F/F se le llama de Flip – Flop de RETARDO ya que el dato de la entrada aparece en la salida retardado un pulso de reloj, el F/F es activado por los flancos de los pulsos de reloj. La representación de un FF tipo D en bloque es:

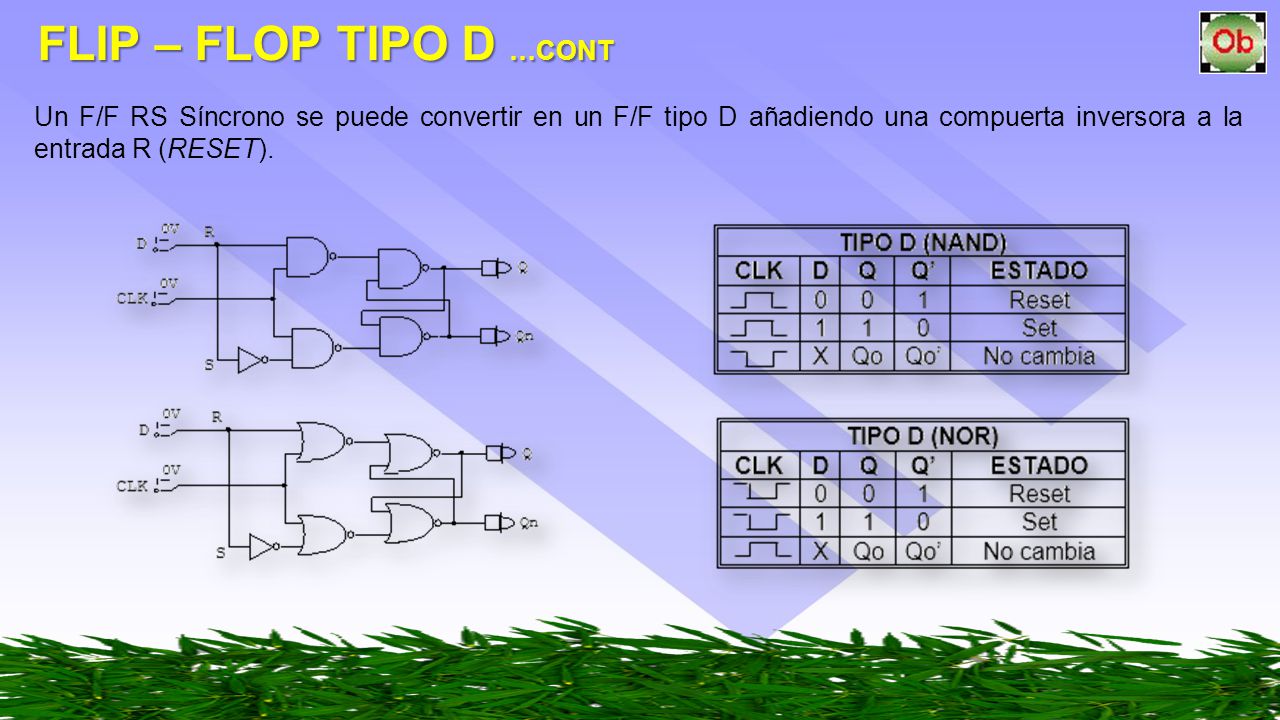

9 FLIP – FLOP TIPO D …cont Un F/F RS Síncrono se puede convertir en un F/F tipo D añadiendo una compuerta inversora a la entrada R (RESET).

10 FLIP – FLOP TIPO D …cont TABLA DE EXCITACIÓN ECUACIÓN CARACTERÍSTICA
𝑄 𝑛+1 =𝐷 FLIP – FLOP TIPO D IMPLEMENTADO CON UN JK

11 FLIP – FLOP TIPO D, 74LS74 …cont

12 FLIP – FLOP TIPO JK, 74LS73 JK (Jump Keep – Saltar Mantener). Posee dos entradas síncronas que son J y K, en este tipo de F/F se presenta un estado llamado conmutación o toggle que con cada pulso de reloj hace que cambie el estado de la salida (bajo – alto – bajo – alto – bajo). Existen F/F JK con reset y set (R – S), la parte JK es síncrona con los pulsos de reloj, pero la parte R – S es asíncrona y anulan todas las entradas síncronas.

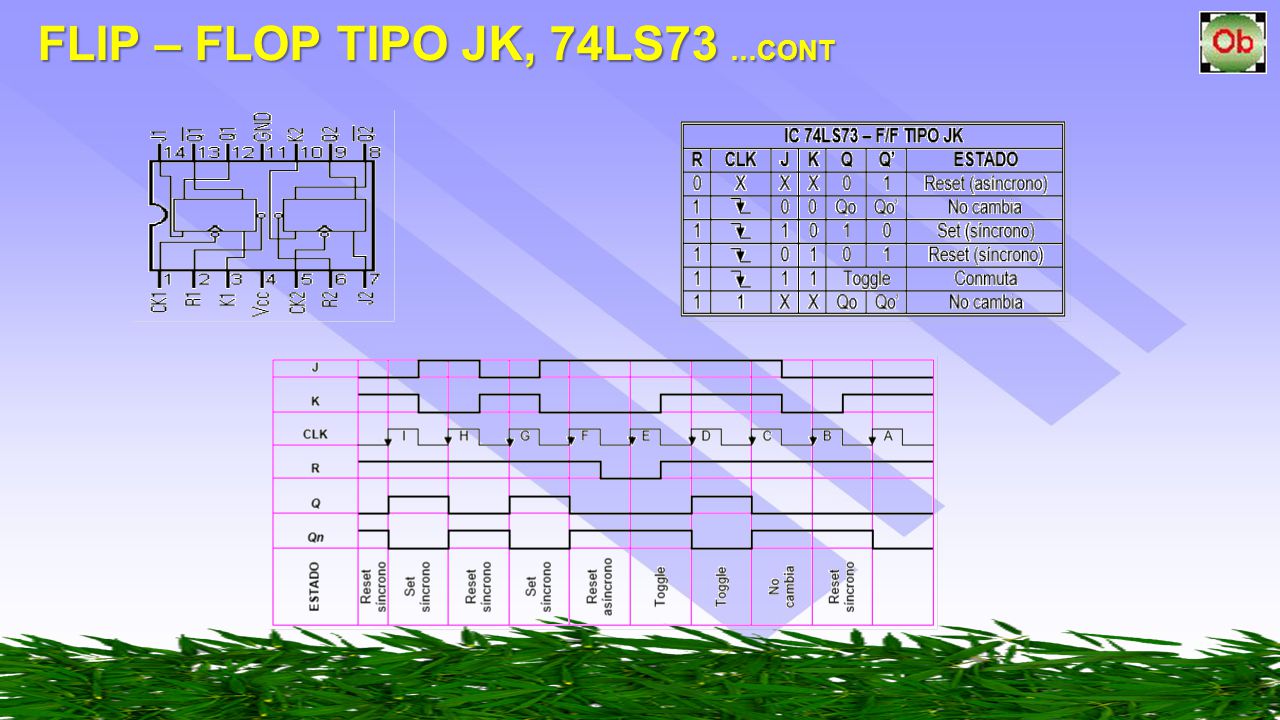

13 FLIP – FLOP TIPO JK, 74LS73 …cont

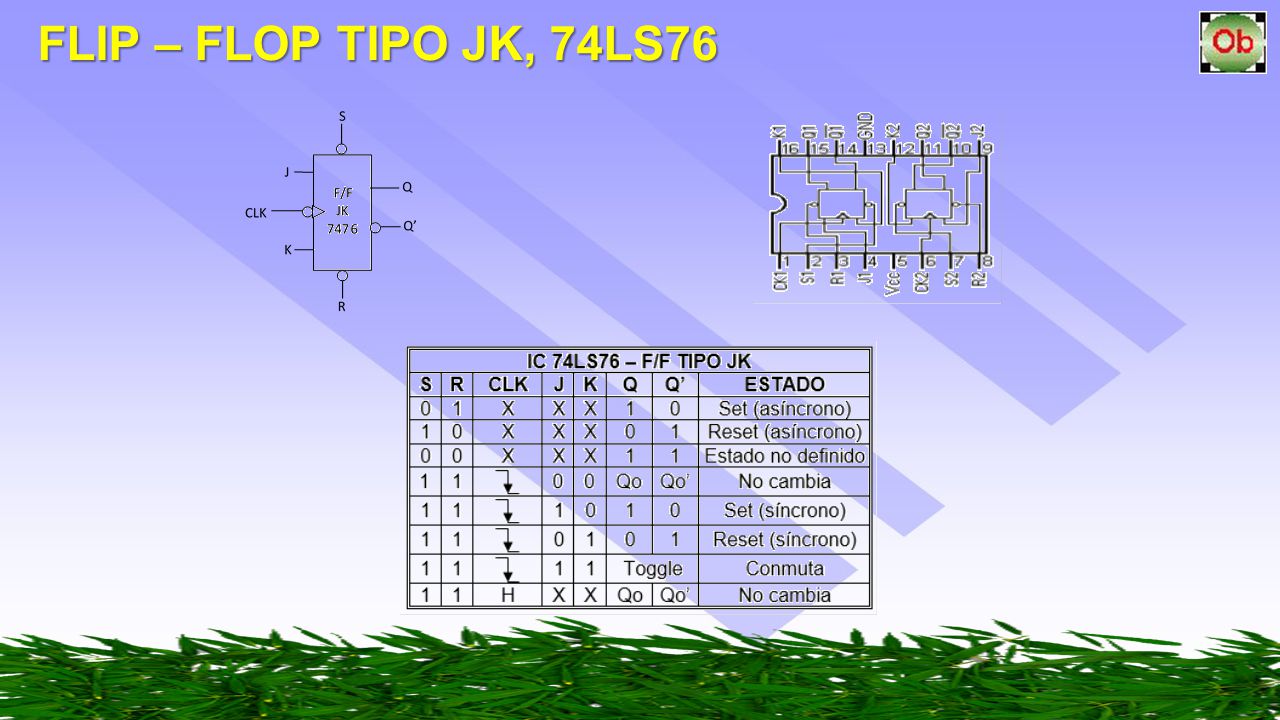

14 FLIP – FLOP TIPO JK, 74LS76

15 FLIP – FLOP TIPO JK …cont
TABLA DE EXCITACIÓN ECUACIÓN CARACTERÍSTICA 𝑄 𝑛+1 = 𝐽× 𝑄 +( 𝐾 ×𝑄 FLIP – FLOP TIPO JK IMPLEMENTADO CON UN D

16 FLIP – FLOP TIPO T Este F/F es llamado de CONMUTACIÓN (T=Toggle) y se construye con un F/F JK uniendo sus entradas J y K y colocándolas en un “1” lógico. Cuando los pulsos de reloj llegan a la entrada CK (reloj) las salidas se conmutan (bajo – alto – bajo – alto).

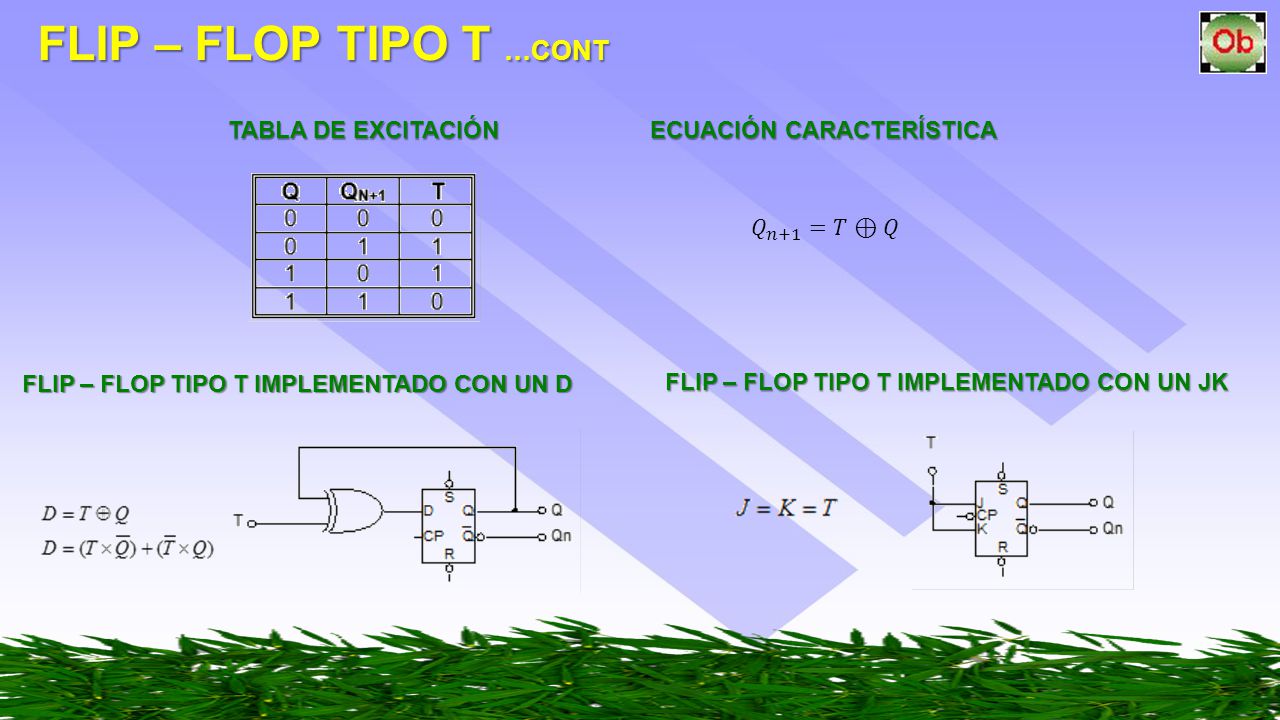

17 FLIP – FLOP TIPO T …cont TABLA DE EXCITACIÓN ECUACIÓN CARACTERÍSTICA
𝑄 𝑛+1 =𝑇⊕𝑄 FLIP – FLOP TIPO T IMPLEMENTADO CON UN D FLIP – FLOP TIPO T IMPLEMENTADO CON UN JK

18 RESUMEN

19 RESUMEN …CONT Tipos RS Asíncrono
NAND = Prohibido 00, Memoriza 11, el RS que está en “1” representa como es la salida (set o reset). NOR = Prohibido 11, Memoriza 00 el RS que está en “1” representa como es la salida (set o reset). Tipos RS Síncrono NAND = Prohibido 11, Memoriza 00, el RS que está en “0” representa como es la salida (set o reset) y clock en Alto. NOR = Prohibido 00, Memoriza 11, el RS que está en “0” representa como es la salida (set o reset) y clock en Bajo

20 RESUMEN …CONT
