FAMILIA DE LÓGICA PROGRAMABLE EMBEBIDA ALTERA FLEX 10K.

Presentaciones similares


Presentación del tema: "FAMILIA DE LÓGICA PROGRAMABLE EMBEBIDA ALTERA FLEX 10K."— Transcripción de la presentación:

1 FAMILIA DE LÓGICA PROGRAMABLE EMBEBIDA ALTERA FLEX 10K

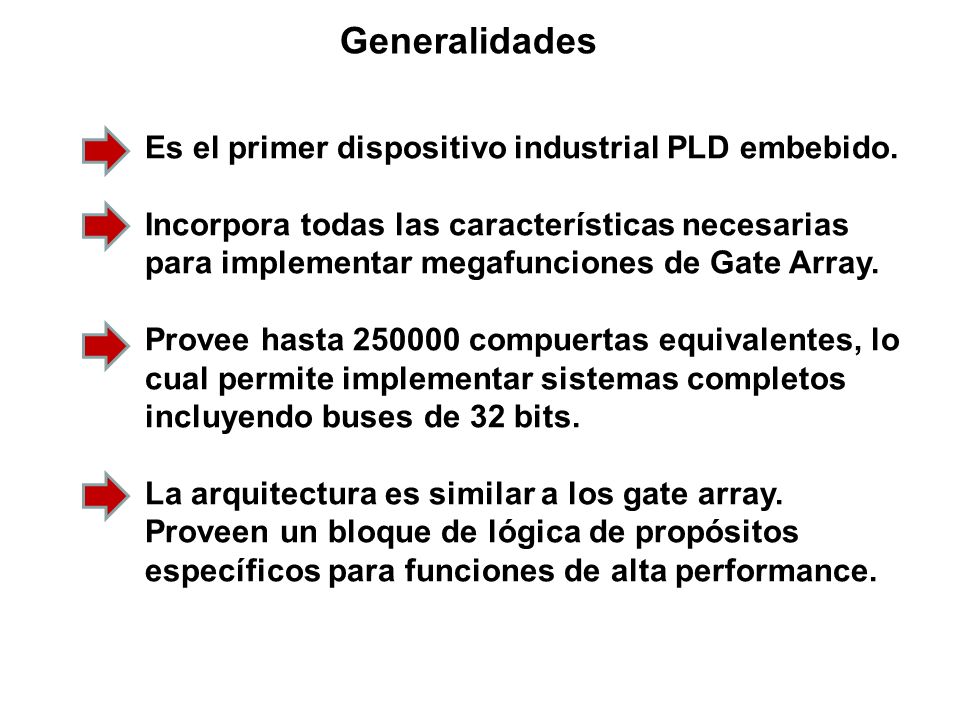

2 Generalidades Es el primer dispositivo industrial PLD embebido.
Incorpora todas las características necesarias para implementar megafunciones de Gate Array. Provee hasta compuertas equivalentes, lo cual permite implementar sistemas completos incluyendo buses de 32 bits. La arquitectura es similar a los gate array. Proveen un bloque de lógica de propósitos específicos para funciones de alta performance.

3 Generalidades Proveen además un array lógico destinado a la implementación de funciones lógicas de propósito general. El mapa de conexiones se encuentra almacenado en una memoria SRAM. Puede configurarse con los programadores usuales, desde un microprocesador o desde una memoria EEPROM en el momento del encendido. Herramienta de desarrollo: las provistas por el mismo fabricante.

4 Descripción funcional

5 Descripción funcional
El array embebido Está formado por un conjunto de bloques separados. Cada bloque provee 2K bits de RAM para Implementar funciones lógicas en tablas de Look Up. Estos bloques pueden ser utilizados para crear RAM, ROM, ETC. Contribuye con aprox. 600 compuertas. Permite implementar funciones de microprocesadores o procesadores digitales de señales. Pueden utilizarse independientemente o agruparse para funciones complejas.

6 El array lógico Está formado por bloques denominados LABs.
Cada LAB está constituido por Elementos Lógicos. Los elementos lógicos permiten la Implementación de funciones lógicas de 4 entradas Se basan en tablas de Look Up. Permiten la implementación de funciones de mediana complejidad. Los LE pueden ser combinados para formar funciones complejas. Los LABs pueden combinarse para implementar funciones complejas.

7 Además… Se dispone de un sistema de ruteo general denominado
FAST TRACK INTERCONECT. Los pines disponibles para el usuario pueden programarse como de entrada o salida, registradas o no.

8 EL BLOQUE DE ARRAY EMBEBIDO (EAB)
Es un bloque de RAM flexible que puede ser utilizado para la implementación de megafunciones. Las funciones lógicas son implementadas grabando el bloque con un patrón de sólo lectura durante la configuración del dispositivo. De esta forma los resultados son buscados en una tabla y no computados, lográndose una gran velocidad. La estructura FLEX otorga ventajas respecto de las FPGA basadas en RAM distribuida. Los resultados son más predecibles y los retardos son menores debido a que no es necesario linkear tramos de RAM físicamente distantes en el dispositivo.

9 EL BLOQUE DE ARRAY EMBEBIDO (EAB)
El EAB puede ser utilizado para implementar RAM sincrónica. Ésta puede ser ventajosamente utilizada en sistemas embebidos. Puede ser configurado de diferentes formas cuando se lo utiliza como memoria.

10 EL BLOQUE DE ARRAY EMBEBIDO (EAB)

11 Ejemplos de configuración del EAB

12 EL BLOQUE DE ARRAY LÓGICO (LAB)
Está compuesto por ocho Elementos Lógicos (LE) y provee la estructura de grano grueso de la Flex 10K. Las salidas de cada LE pueden ser conectadas a la matriz de interconexión global Las salidas de cada LE pueden ser conectadas a la matriz de interconexión local Cada LAB dispone de una matriz de interconexión local.

13 EL ELEMENTO LÓGICO (LE)
El LE está basado en una tabla de Look Up de cuatro entradas. Permite la implementación de una función lógica de cuatro entradas. Dispone de un Flip Flop que puede ser configurado como D, T, JK o SR. Las señales de control del mismo pueden provenir de diferentes fuentes.

14 EL ELEMENTO LÓGICO (LE)
Cada LE puede implementar una función combinacional y además se puede implementar una función registrada al mismo tiempo. DIFERENCIA CON 7128. Las salidas del LE pueden ser conectadas a la matriz de interconexión global o a la local del LAB al que pertenece el LE. Dispone de lógica para concatenar carry o para cascadear funciones lógicas.

15 LA CADENA DE CARRY Ejemplo para un sumador de n bits

16 LA CADENA PARA CASCADA

17 LOS MODOS DE OPERACIÓN DEL ELEMENTO LÓGICO
MODO NORMAL Se utiliza para la implementación de lógica de propósitos generales. Permite utilizar las cadenas de cascada para implementar funciones de decodificación de muchas entradas. La LUT y el registro pueden utilizarse para dos funciones diferentes.

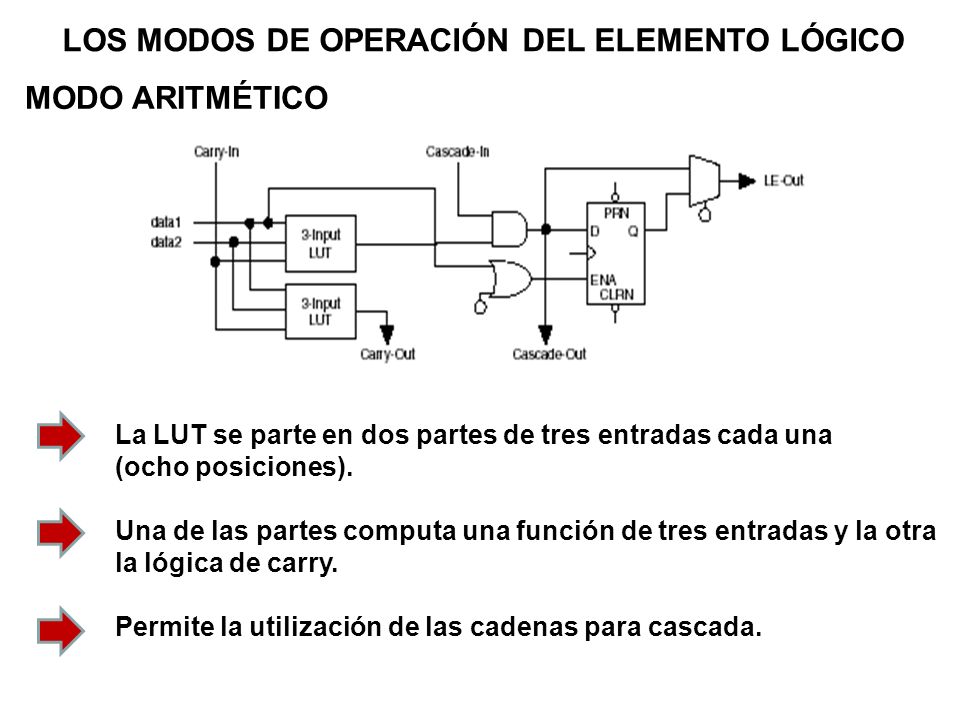

18 LOS MODOS DE OPERACIÓN DEL ELEMENTO LÓGICO
MODO ARITMÉTICO La LUT se parte en dos partes de tres entradas cada una (ocho posiciones). Una de las partes computa una función de tres entradas y la otra la lógica de carry. Permite la utilización de las cadenas para cascada.

19 LOS MODOS DE OPERACIÓN DEL ELEMENTO LÓGICO
MODO CONTADOR UP-DOWN Permite disponer de: habilitación de contador, habilitación de clock, control sincrónico para el modo UP o DOWN, y opciones para la carga de datos. Se utilizan dos tablas de Look Up: una para la generación del dato de cuenta y la otra para la generación de un carry rápido.

20 MODO CONTADOR BORRABLE
LOS MODOS DE OPERACIÓN DEL ELEMENTO LÓGICO MODO CONTADOR BORRABLE Es similar al anterior pero soporta un clear sincrónico en vez de una señal de UP/DOWN.

21 EMULACIÓN DEL TERCER ESTADO
Cuando se desea implementar un bus son necesarios buffers triestado para permitir la utilización del mismo por múltiples drivers. Sin embargo son necesarios relojes sin solapamiento para evitar que dos señales manejen al mismo tiempo el bus y creen conflicto. IMPLEMENTACIÓN POCO ROBUSTA FLEX10K implementa buses mediante la utilización de árboles de multiplexores

22 LÓGICA DE CONTROL DE CLEAR Y PRESET
Recordando la estructura del Elemento Lógico La lógica para el control de clear y preset del registro son controladas por las entradas DATA3, LABCTRL1 Y LABCTRL2. El control de clear y preset carga datos asincrónicamente al registro. LABCTRL1 o LABCTRL2 pueden controlar el clear asincrónico. Alternativamente LABCTRL1 puede ser usado para una carga asincrónica. El dato en DATA3 se carga cuando LABCTRL1 es activada. Durante la compilación, la herramienta selecciona el mejor manejo de señales

23 CONTROL DE LA LÓGICA DE CLEAR Y PRESET
El flip flop puede ser limpiado por LABCTRL1 o LABCTRL2. La señal de preset se conecta a Vcc para desactivarla Un preset asincrónico puede ser implementado como un load o un clear asincrónico. Si DATA3 se pone a Vcc, la activación de LABCTRL1 carga un 1 en el registro. Si el registro es preseteado por sólo una de las dos señales LABCTRL, DATA3 no es necesaria y puede usarse como entrada para el elemento lógico

24 CONTROL DE LA LÓGICA DE CLEAR Y PRESET
Cuando se implementa un clear y preset asincrónicos, LABCTRL1 controla el preset y LABCTRL2 controla el clear. En este modo DATA3 se pone a Vcc de tal forma que activando LABCTRL1 se logra la carga asincrónica de un uno, preseteando el registro. Si se activa LABCTRL2 se limpia el registro. Cuando se implementa una carga asincrónica junto con un clear las señales se utilizan como sigue: LABCTRL1 implementa la carga asincrónica de DATA3 mediante el control del clear y el preset. LABCTRL2 implementa el clear mediante el control del clear del registro solamente. No se conecta al preset.

25 CONTROL DE LA LÓGICA DE CLEAR Y PRESET
Se logra mediante la acción de LABCTRL1 que implementa la carga asincrónica de DATA3, controlando el preset y el clear del registro. Activando LABCTRL 2 se presetea el registro. Activando LABCTRL 1 se carga el registro. DATA3 es requerido para implementar este esquema.

26 MATRIZ DE INTERCONEXIÓN GLOBAL (FAST TRACK)
Conexiones de los LABS a los recursos de interconexión de filas y columnas En la arquitectura FLEX10K las conexiones entre los elementos lógicos y los pines se hace por una serie de canales horizontales y verticales que atraviesan todo el dispositivo. El desempeño es más predecible Una fila dedicada de interconexión le da servicio a cada fila de LABS. Esta fila de Interconexión puede manejar pines o conectarse a otros LABs. Las columnas de interconexión rutean señales entre filas y también a pines.

27 MATRIZ DE INTERCONEXIÓN GLOBAL (FAST TRACK)
Cada columna de LABs se sirve por una columna de interconexión dedicada. La columna puede manejar pines u otra fila para la conexión a otros LABs Una señal desde una columna, ya sea proveniente de un pin o de la salida de un LE debe ser ruteada primero a una fila antes de ser conectada a un LAB o EAB. Un canal de fila puede ser alimentado por uno de tres canales de columna o por la salida de un LE. Estas señales se conectan a dos multiplexores para conectarse a dos canales de filas.

28 ELEMENTO DE ENTRADA / SALIDA

29 TABLA RESUMEN DE CARACTERÍSTICAS (I)

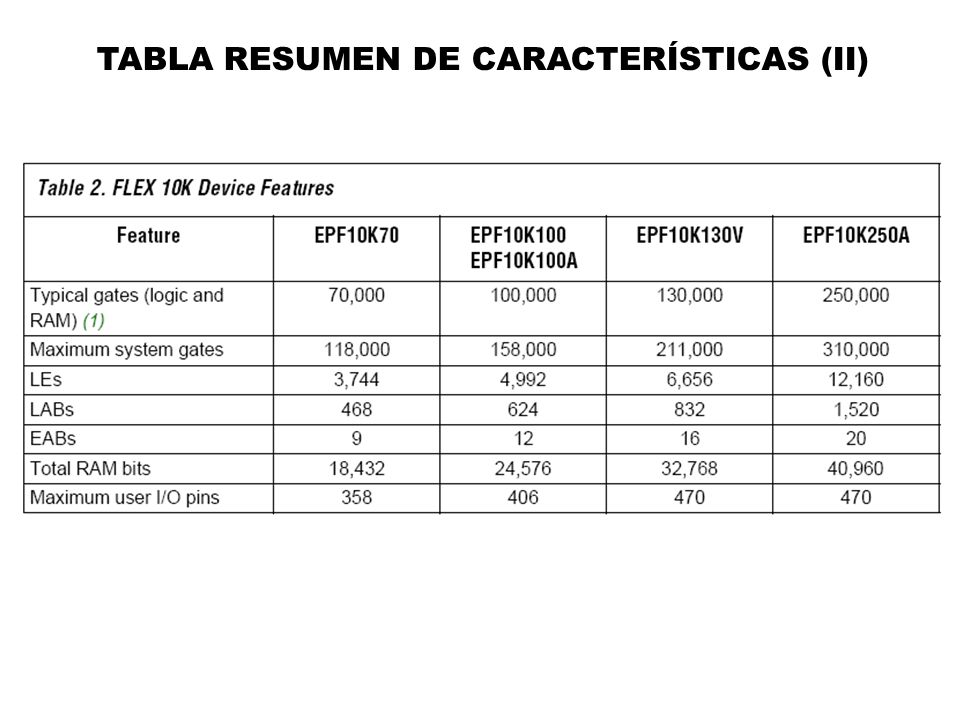

30 TABLA RESUMEN DE CARACTERÍSTICAS (II)
