1 UNIDAD VI: CIRCUITOS LÓGICOS SECUENCIALES ELEMENTOS DE MEMORIA: LATCHES Y FLIP-FLOPS Continuacion….

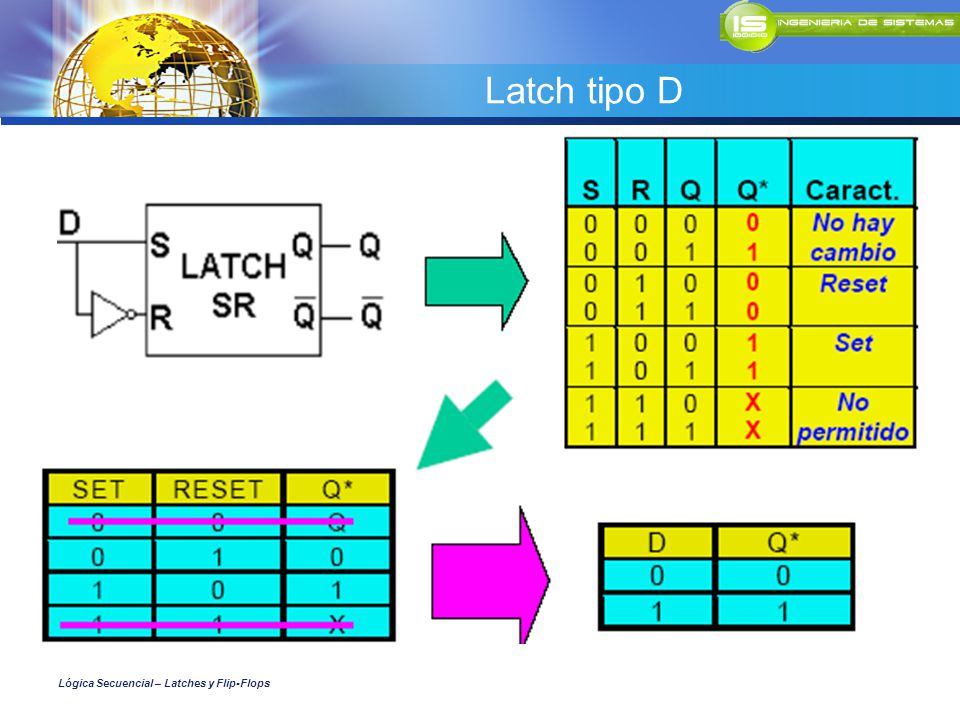

2 Latch tipo D Lógica Secuencial – Latches y Flip-Flops

3 Latch tipo D con habilitación Lógica Secuencial – Latches y Flip-Flops

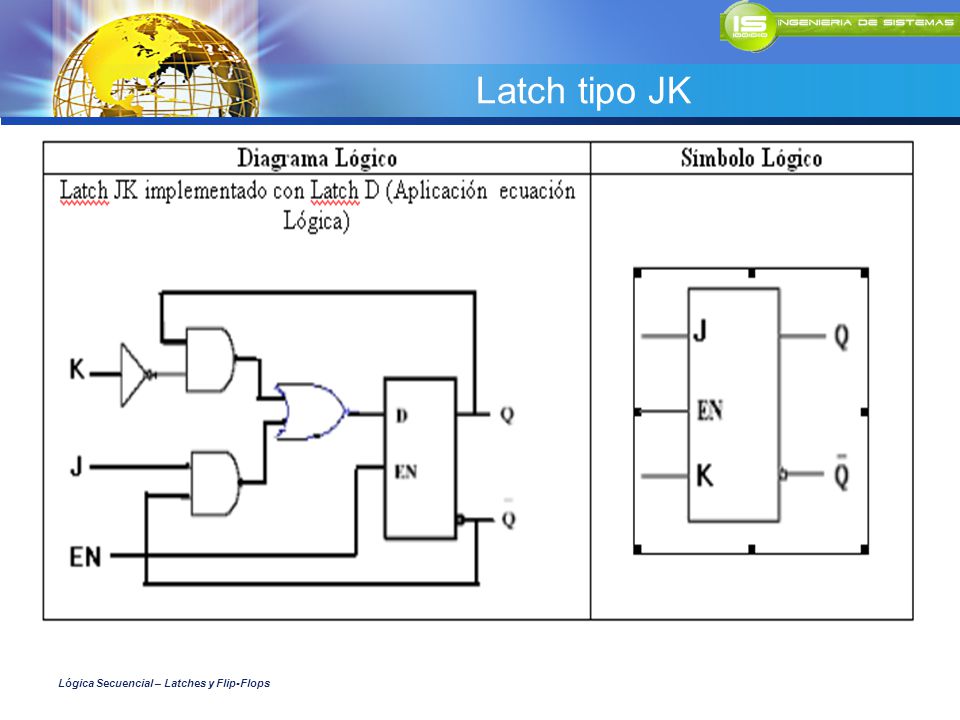

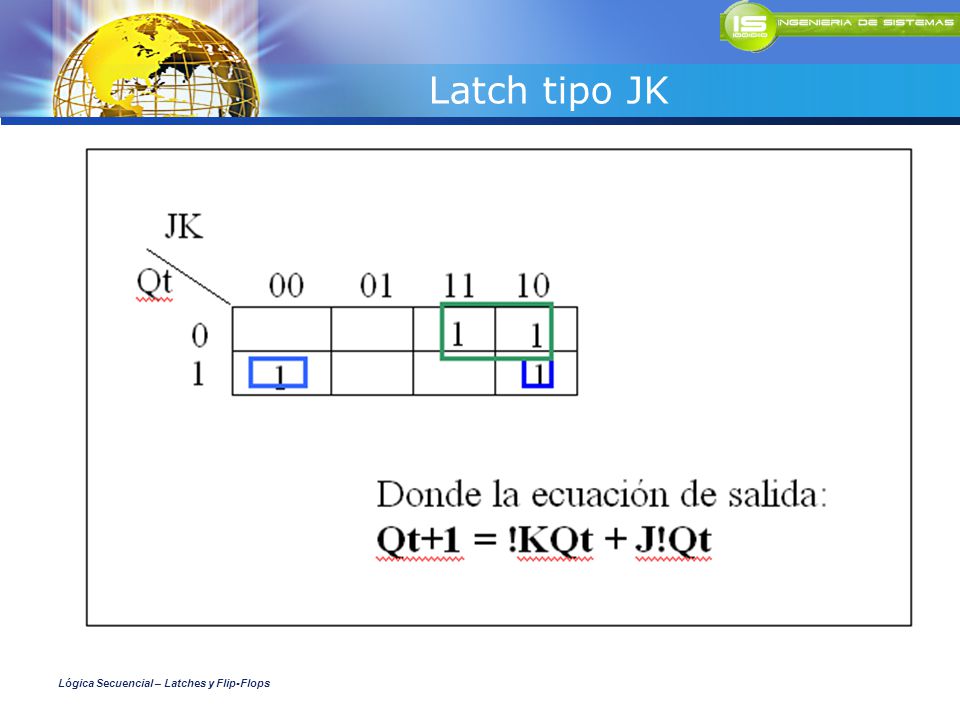

4 Latch tipo JK Lógica Secuencial – Latches y Flip-Flops

5 Latch tipo JK Lógica Secuencial – Latches y Flip-Flops

6 Latch tipo JK Lógica Secuencial – Latches y Flip-Flops

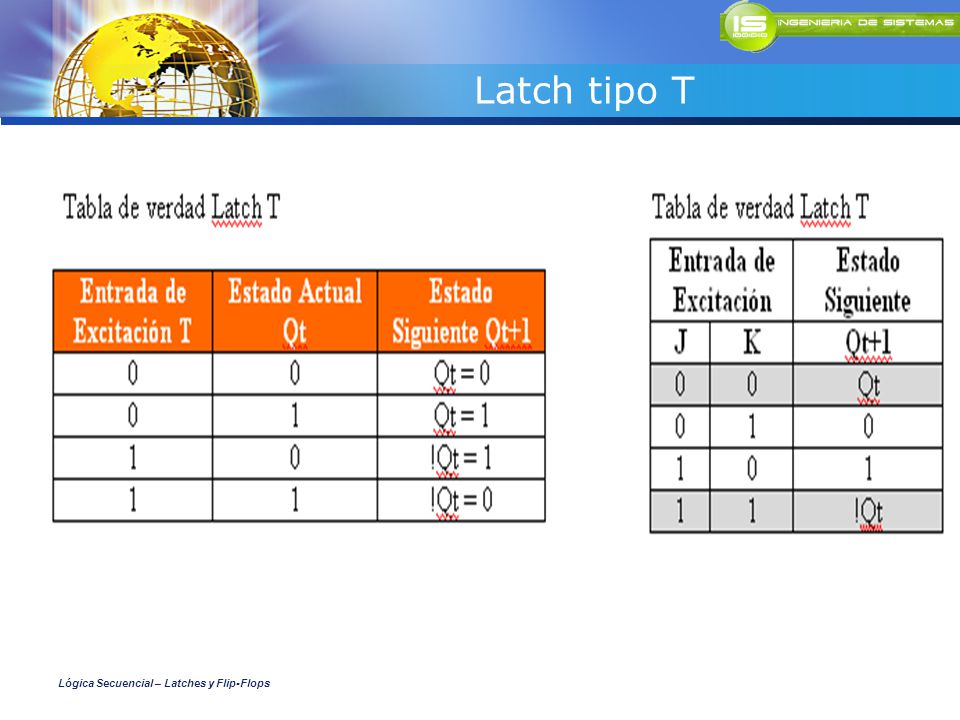

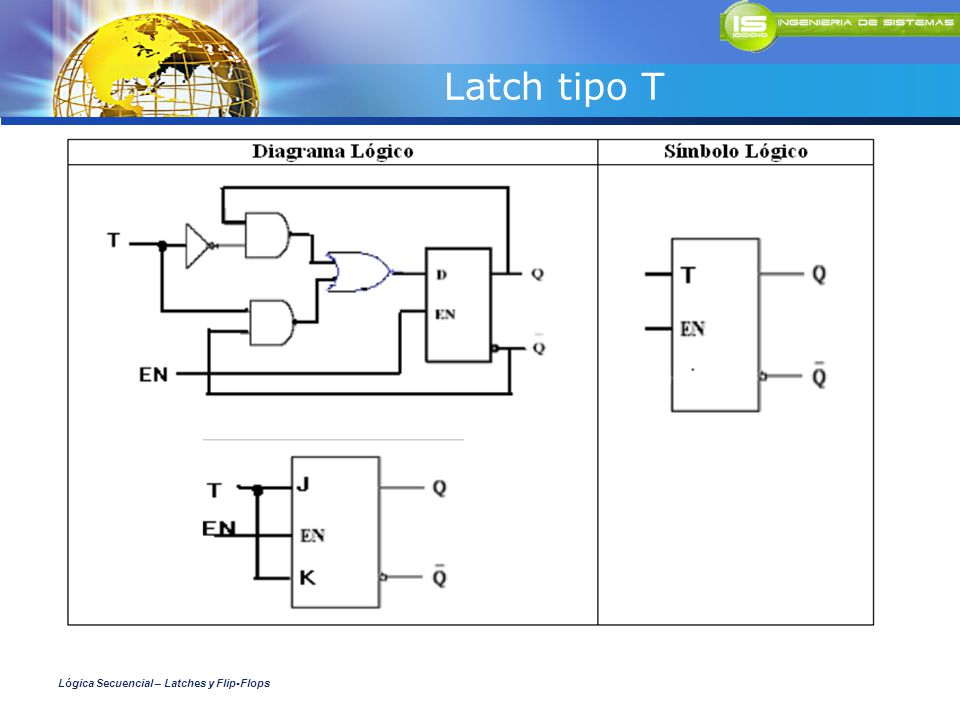

7 Latch tipo T Lógica Secuencial – Latches y Flip-Flops

8 Latch tipo T Lógica Secuencial – Latches y Flip-Flops

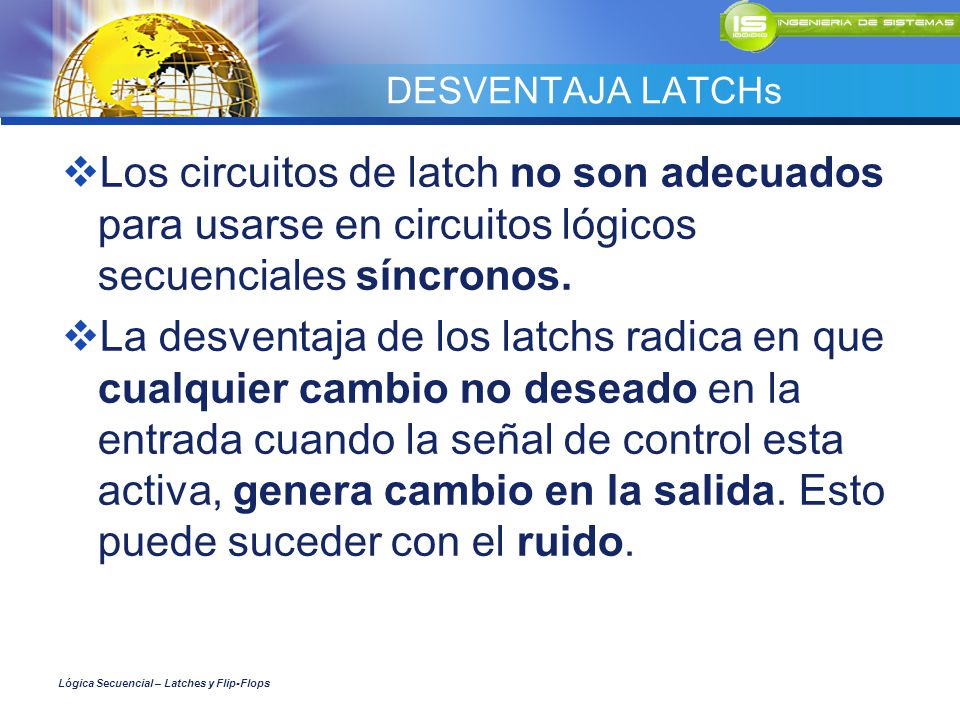

9 DESVENTAJA LATCHs Los circuitos de latch no son adecuados para usarse en circuitos lógicos secuenciales síncronos. La desventaja de los latchs radica en que cualquier cambio no deseado en la entrada cuando la señal de control esta activa, genera cambio en la salida. Esto puede suceder con el ruido. Lógica Secuencial – Latches y Flip-Flops

10 FLIP-FLOPS Los circuitos denominados FLIP-FLOPs resuelven el problema de los latchs restringiendo los instantes en los que se puede cambiar el estado de los elementos de memoria. Esto lo hace por medio de una señal de tiempo especial llamada reloj. Los FLIP-FLOPs constituyen los elementos básicos de los circuitos lógicos secuenciales síncronos. Lógica Secuencial – Latches y Flip-Flops

11 FLIP-FLOP SR MAESTRO-ESCLAVO S R Q Qn Maestro Esclavo QM Lógica Secuencial – Latches y Flip-Flops

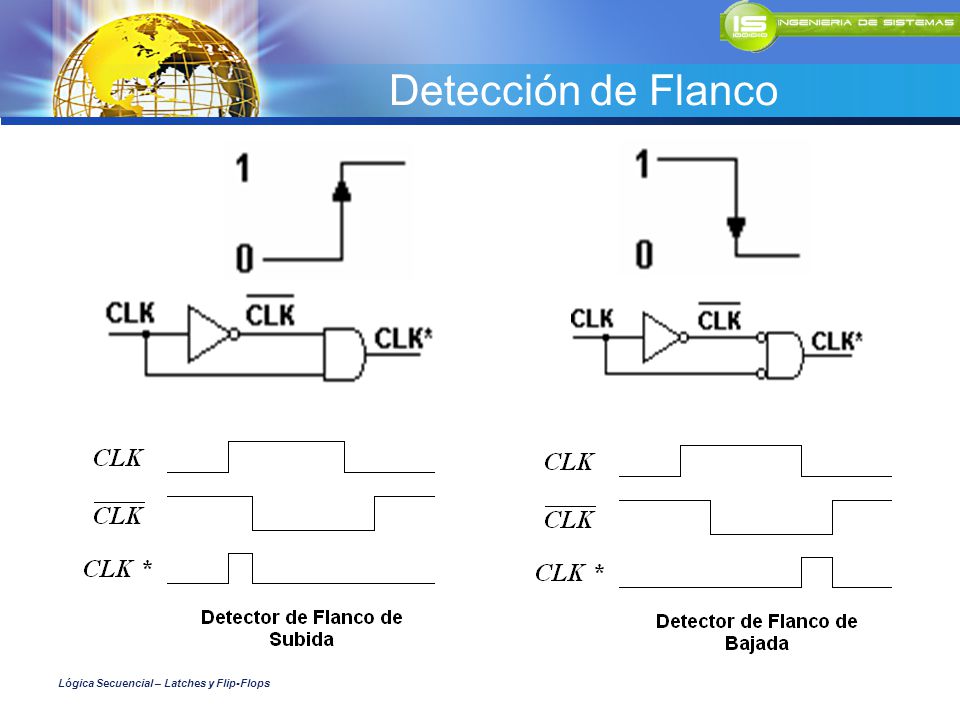

12 Detección de Flanco Lógica Secuencial – Latches y Flip-Flops

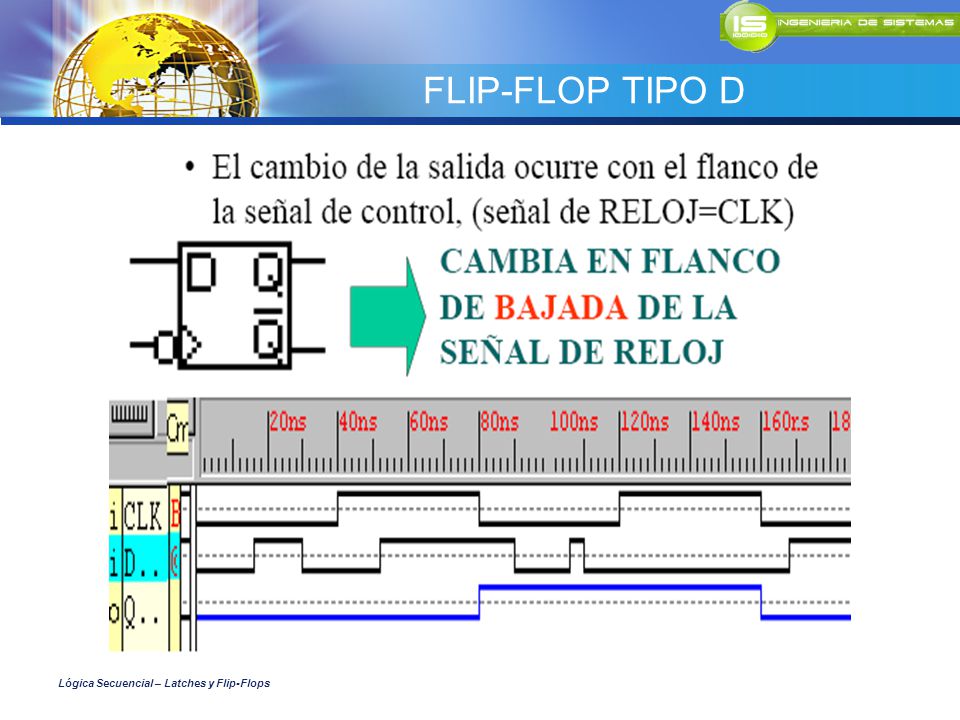

13 FLIP-FLOP TIPO D Lógica Secuencial – Latches y Flip-Flops

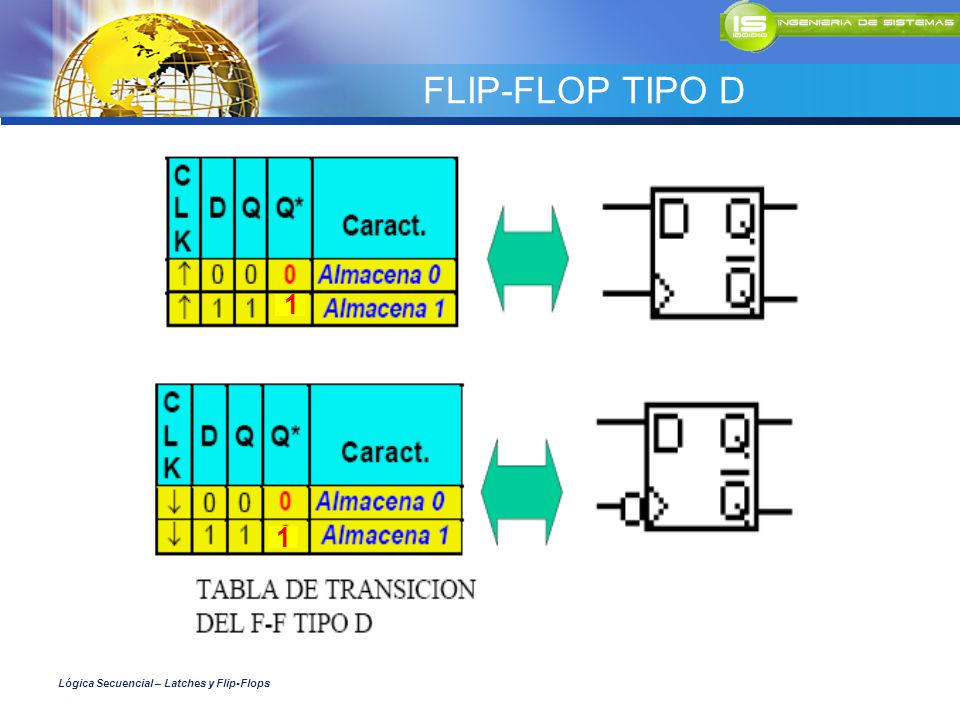

14 FLIP-FLOP TIPO D Lógica Secuencial – Latches y Flip-Flops

15 FLIP-FLOP TIPO D 1 1 Lógica Secuencial – Latches y Flip-Flops

16 FLIP-FLOP TIPO D Lógica Secuencial – Latches y Flip-Flops

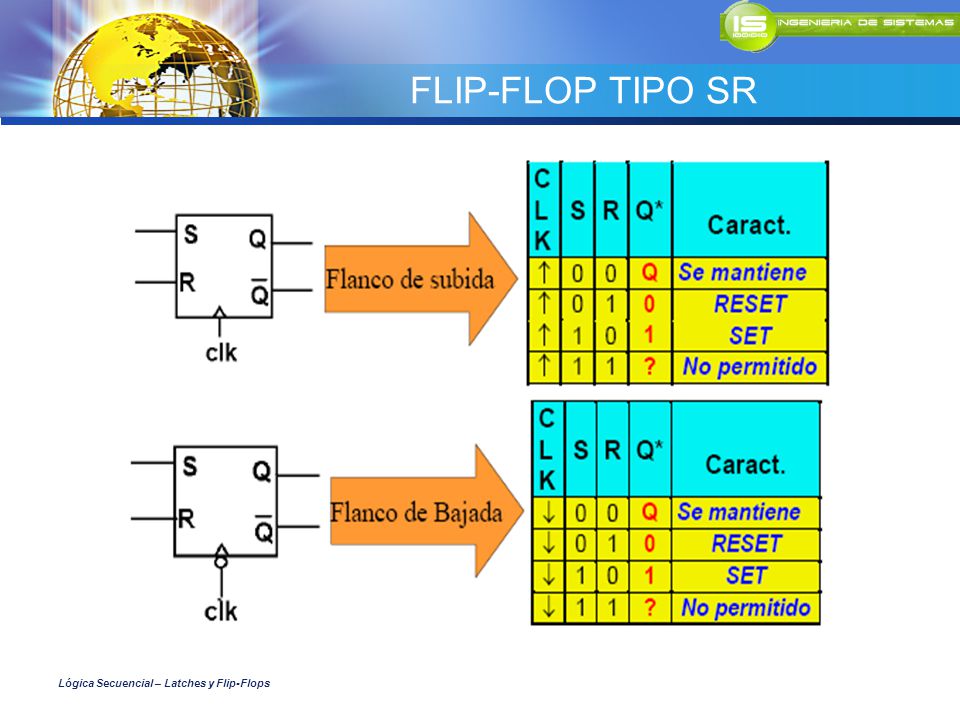

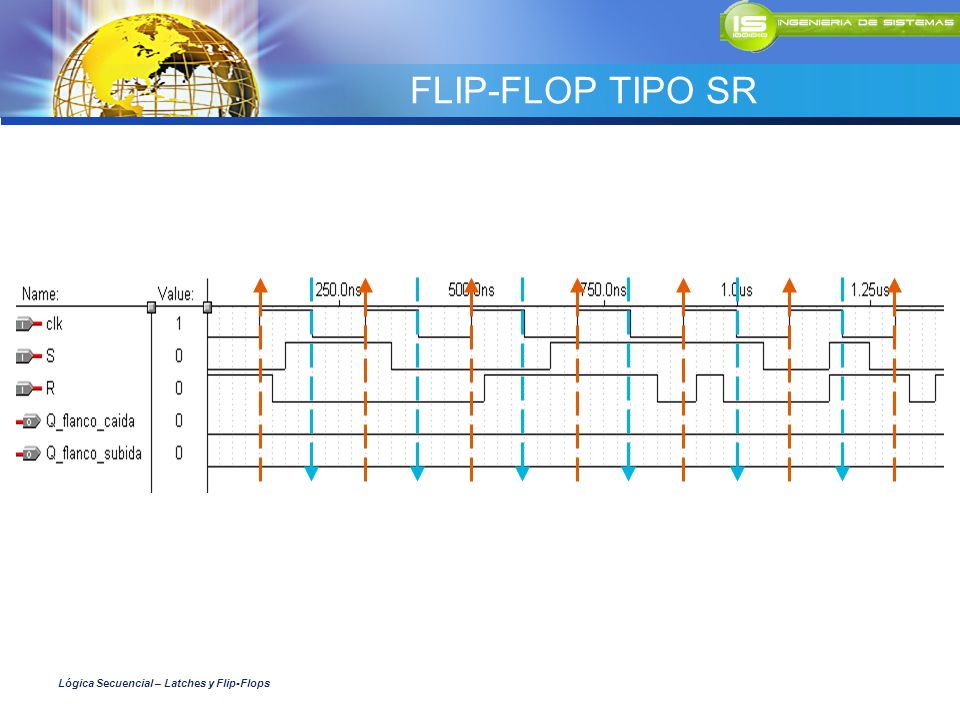

17 FLIP-FLOP TIPO SR Lógica Secuencial – Latches y Flip-Flops

18 FLIP-FLOP TIPO SR Lógica Secuencial – Latches y Flip-Flops

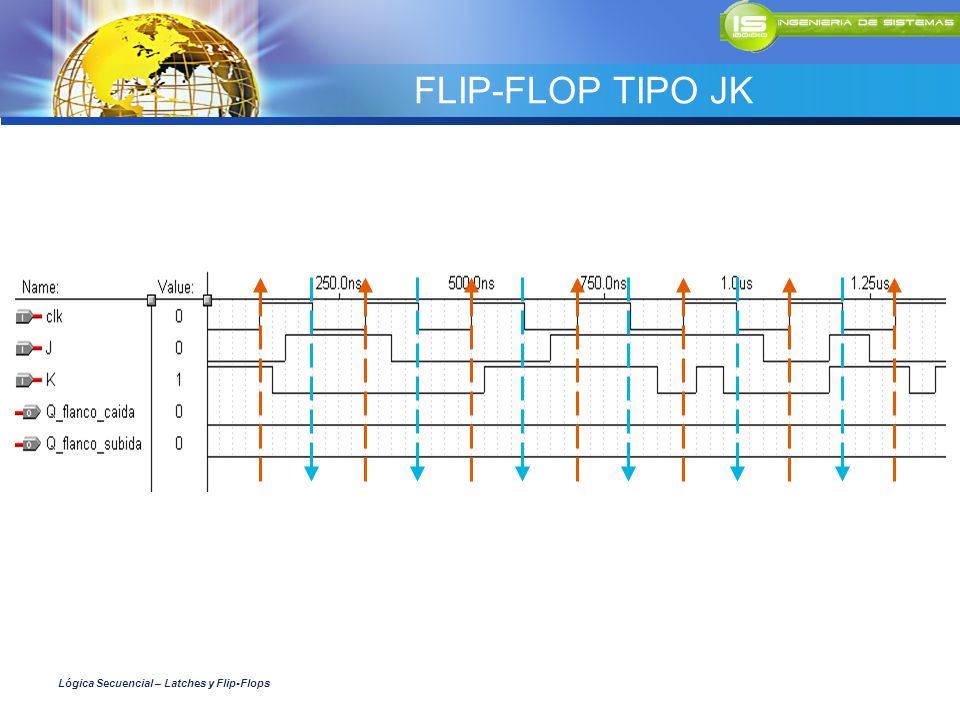

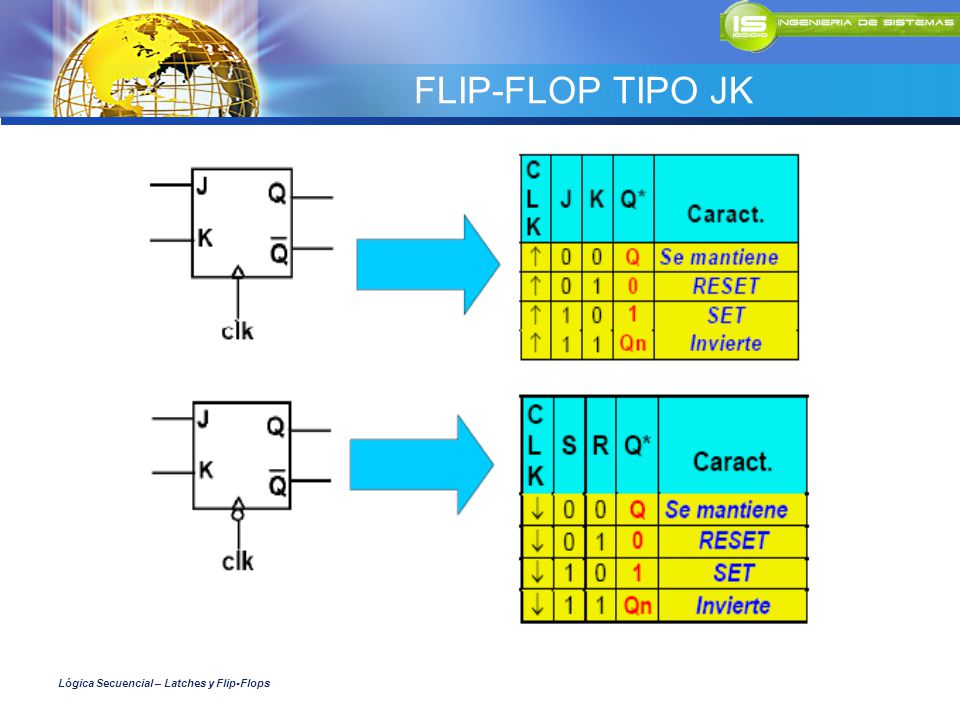

19 FLIP-FLOP TIPO JK Lógica Secuencial – Latches y Flip-Flops

20 FLIP-FLOP TIPO JK Lógica Secuencial – Latches y Flip-Flops

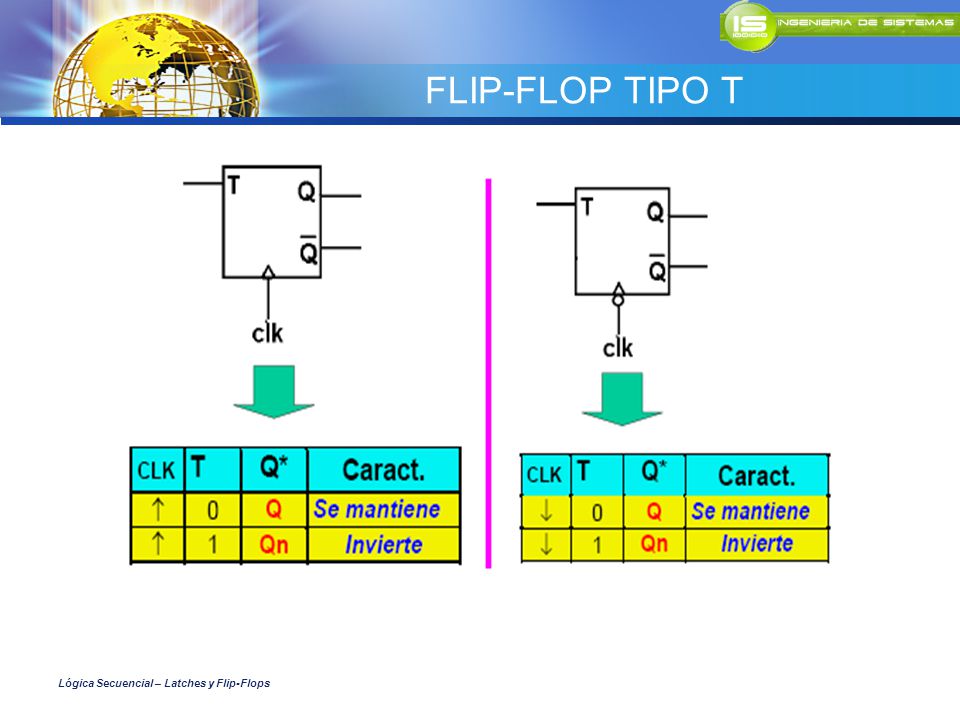

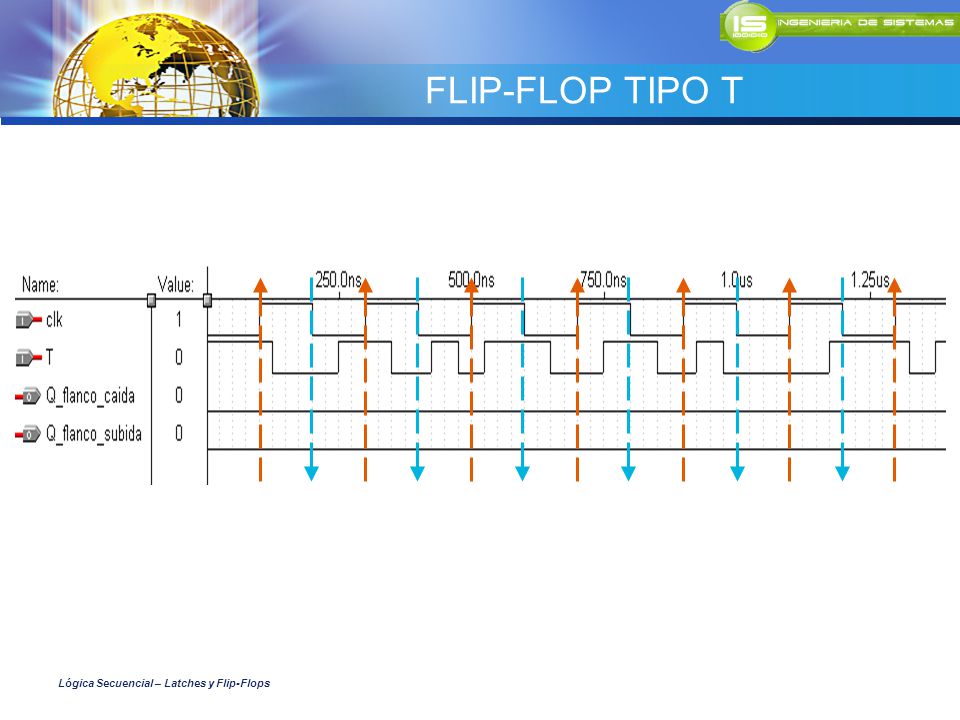

21 FLIP-FLOP TIPO T Lógica Secuencial – Latches y Flip-Flops

22 FLIP-FLOP TIPO T Lógica Secuencial – Latches y Flip-Flops

23 OTRO PROBLEMA Hasta ahora en todos nuestros análisis hemos asumido un estado inicial para los valores de salida de latch y flip-flops ¿Que debe hacerse para establecer un estado inicial en un FLIP-FLOP o en un LATCH? Lógica Secuencial – Latches y Flip-Flops

24 SET Y RESET ASINCRONO Lógica Secuencial – Latches y Flip-Flops PR = SET CLR = RESET MODO DE OPERACIÓN ENTRADA ESTADO ACTUAL ESTADO SIGUIENT E ASINCRON A SINCRONA PRCLRCLKDQQ* RESET ASINCRONO 01XX SET ASINCRONO 10XX PROHIBIDO 11XX 0X 1X FF TIPO D

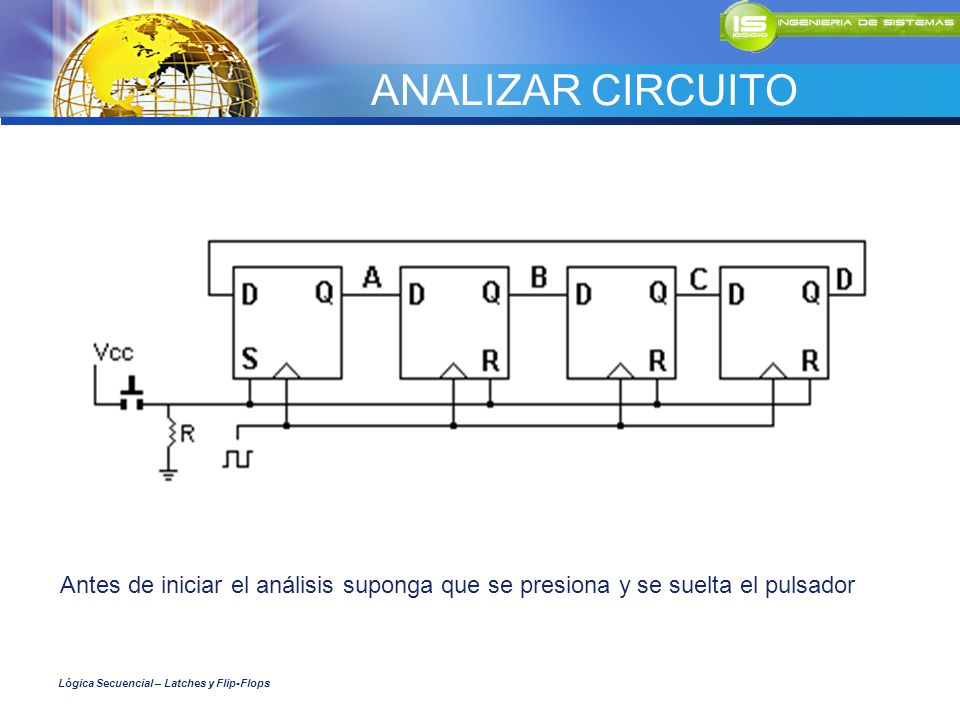

25 ANALIZAR CIRCUITO Suponga que inicialmente Q0=Q1=Q2=0 Lógica Secuencial – Latches y Flip-Flops

26 ANALIZAR CIRCUITO Antes de iniciar el análisis suponga que se presiona y se suelta el pulsador Lógica Secuencial – Latches y Flip-Flops
