1 Mecanizado de productos metalmecánicos
Convenio Centro Don Bosco - SENA Educación para el trabajo y el desarrollo humano Formamos buenos cristianos y honestos ciudadanos Fresadora Mecanizado de productos metalmecánicos Septiembre de 2010

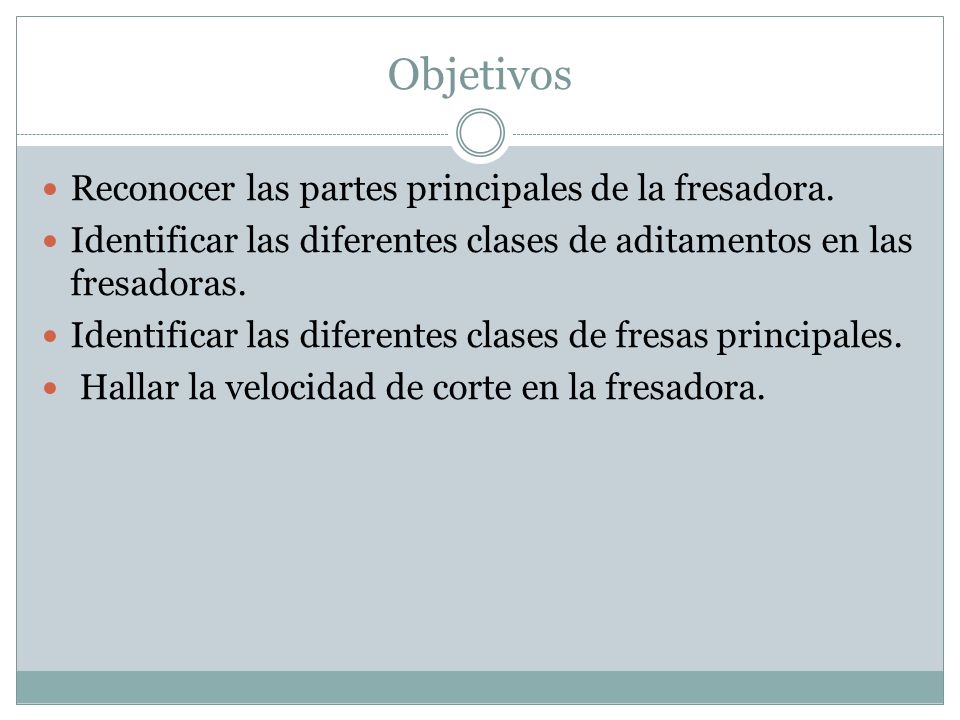

2 Objetivos Reconocer las partes principales de la fresadora.
Identificar las diferentes clases de aditamentos en las fresadoras. Identificar las diferentes clases de fresas principales. Hallar la velocidad de corte en la fresadora.

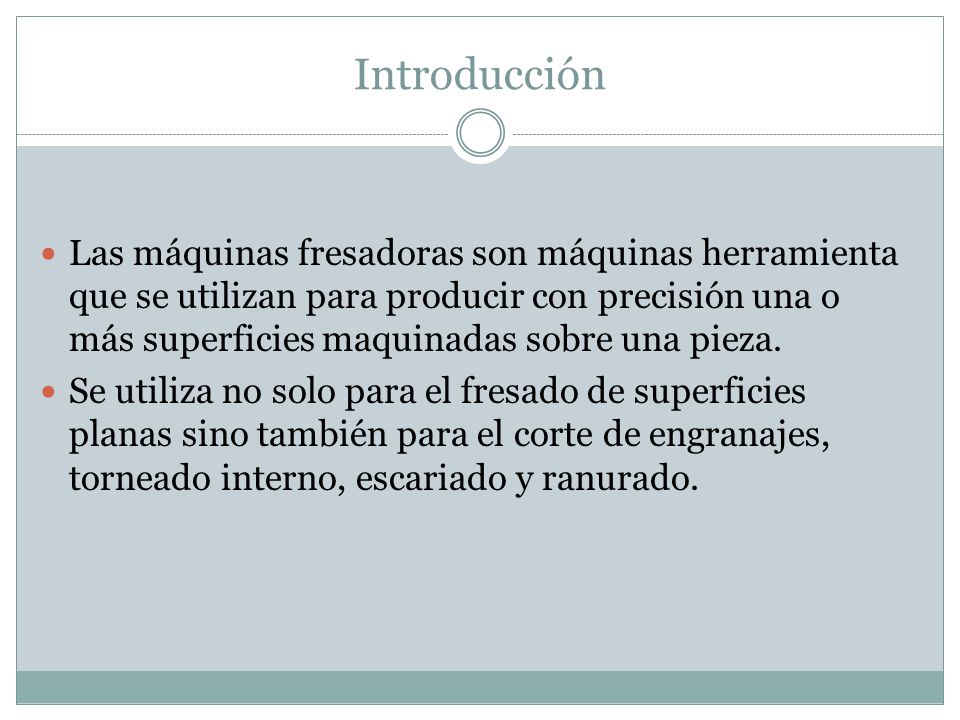

3 Introducción Las máquinas fresadoras son máquinas herramienta que se utilizan para producir con precisión una o más superficies maquinadas sobre una pieza. Se utiliza no solo para el fresado de superficies planas sino también para el corte de engranajes, torneado interno, escariado y ranurado.

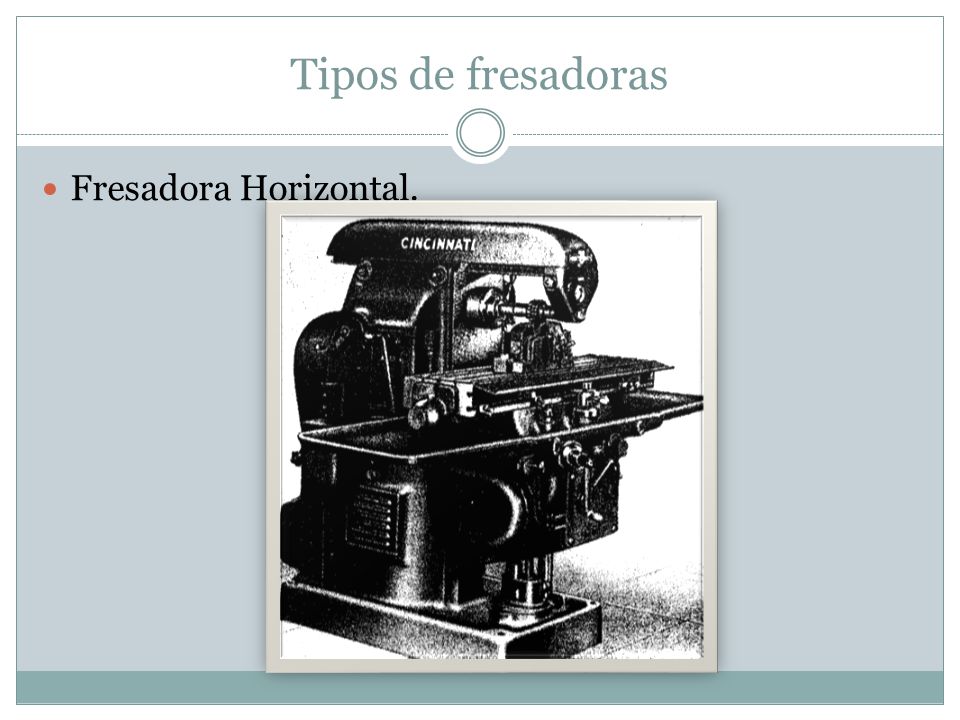

4 Tipos de fresadoras Fresadora Horizontal.

5 Tipos de fresadoras Fresadora Vertical.

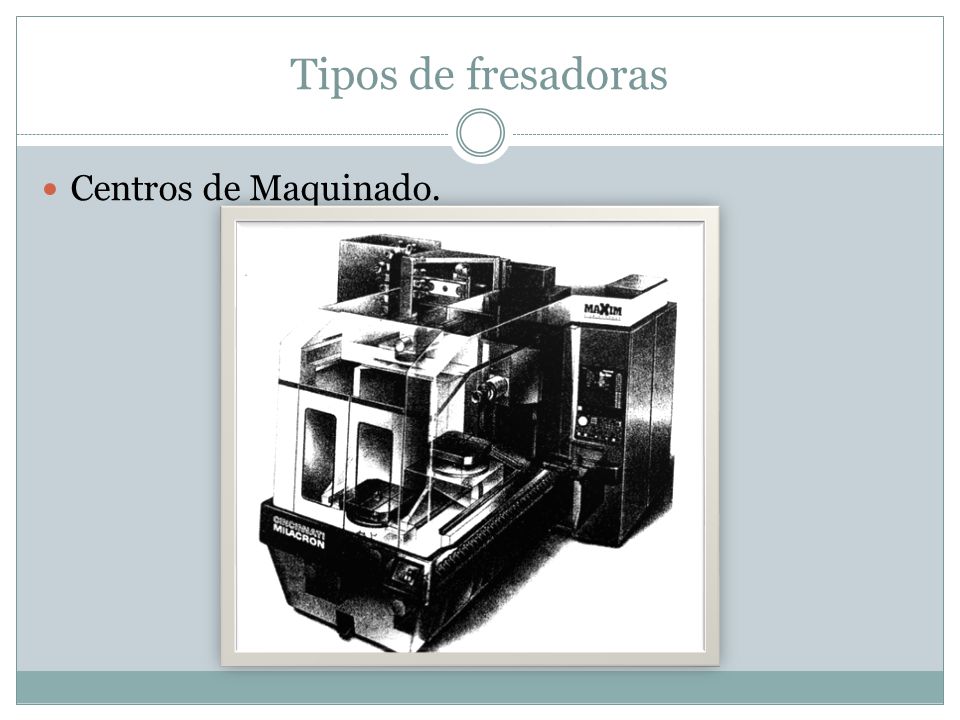

6 Tipos de fresadoras Centros de Maquinado.

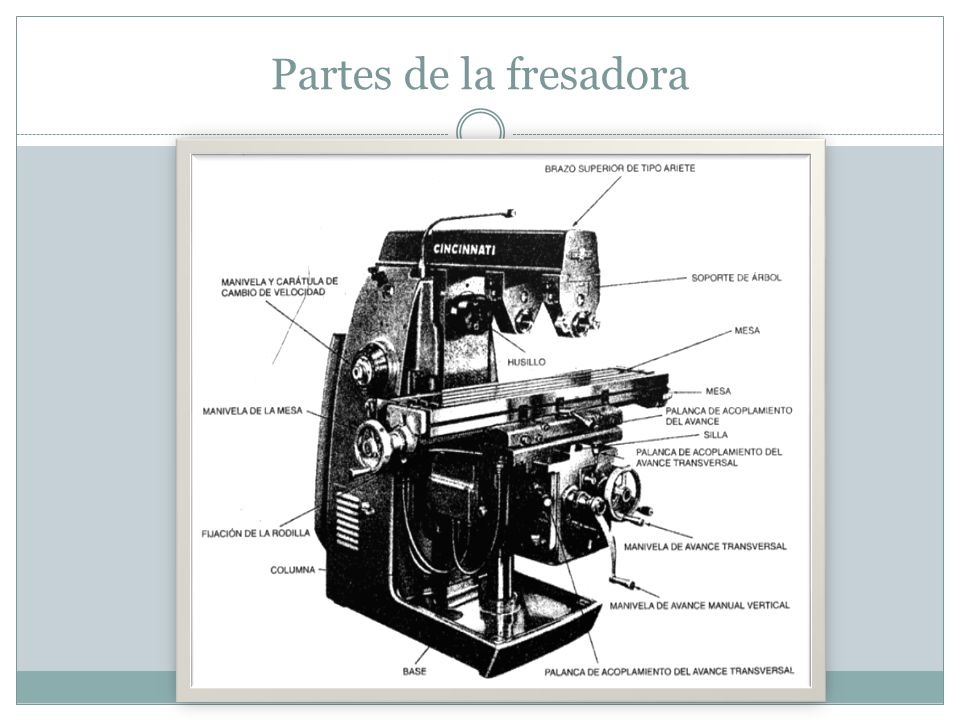

7 Partes de la fresadora

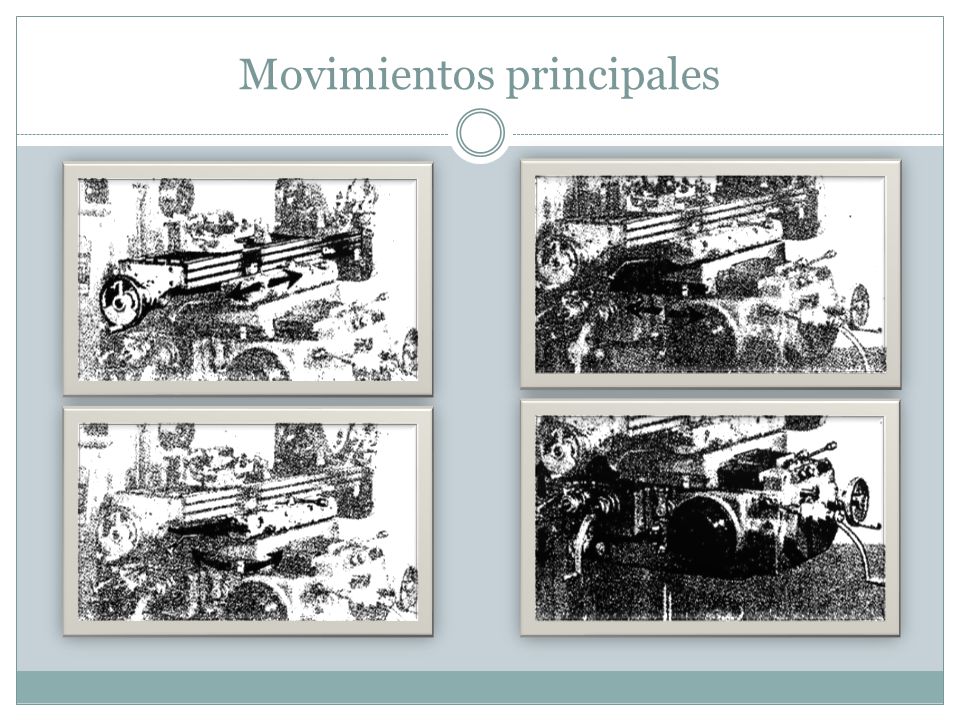

8 Movimientos principales

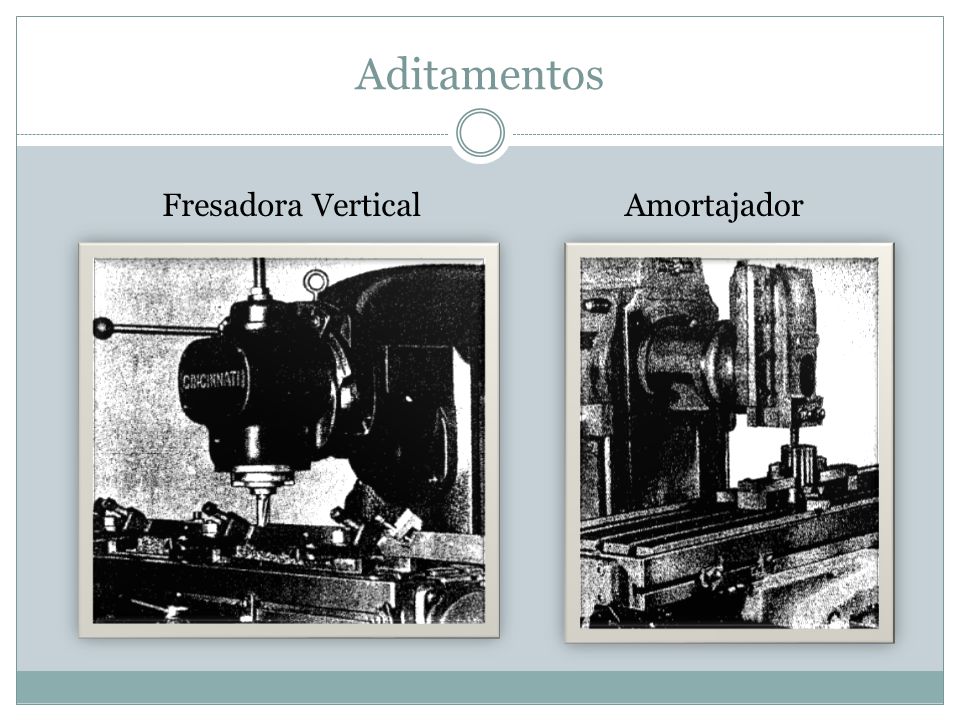

9 Aditamentos Fresadora Vertical Amortajador

10 Aditamentos

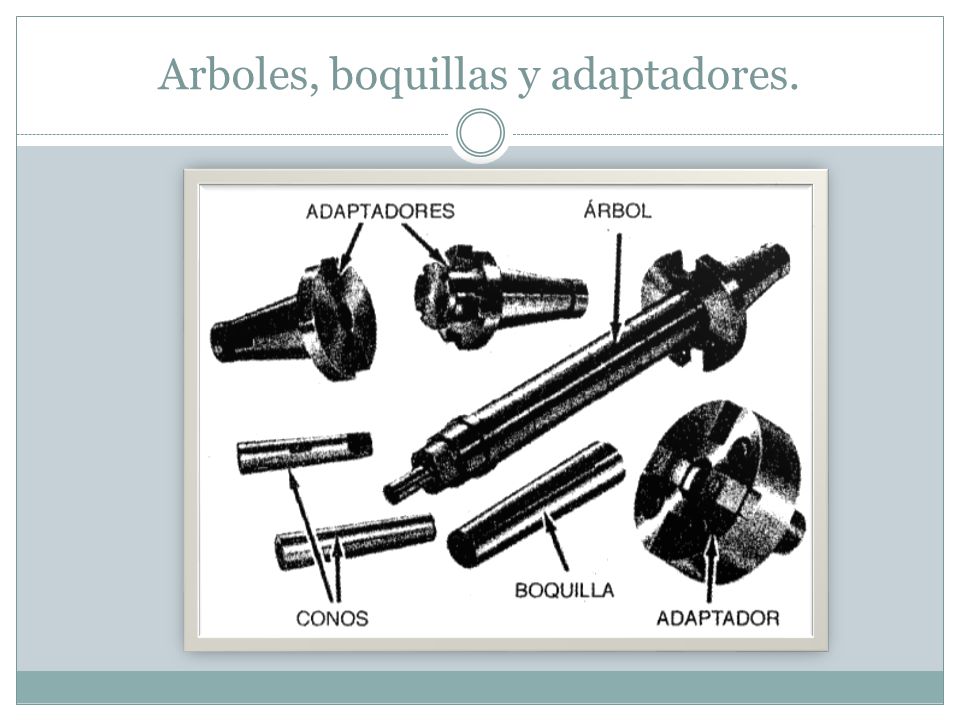

11 Arboles, boquillas y adaptadores.

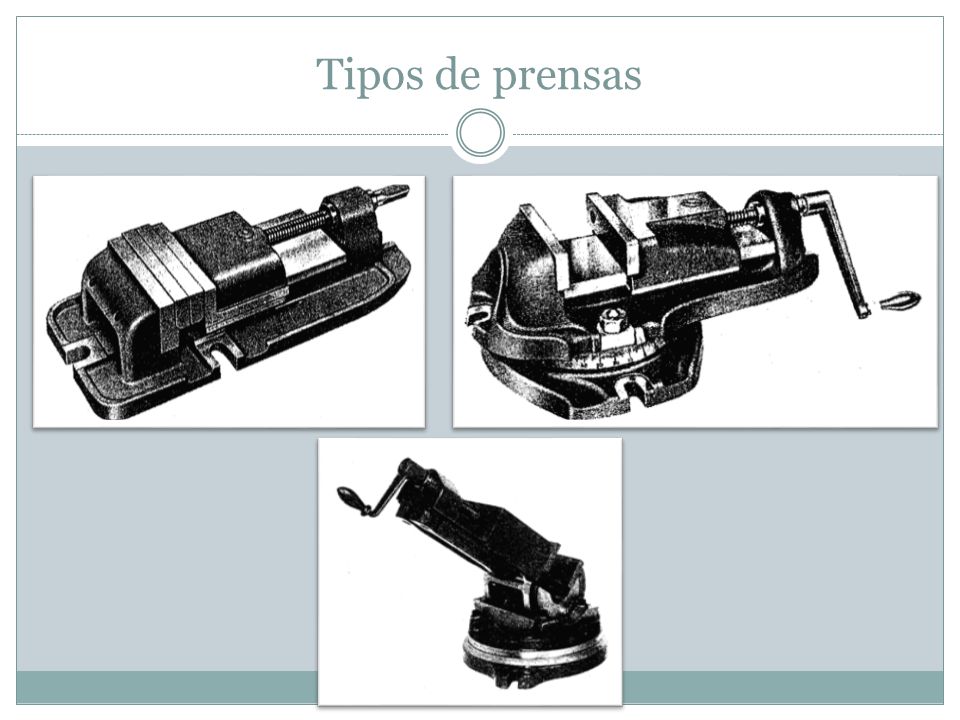

12 Tipos de prensas

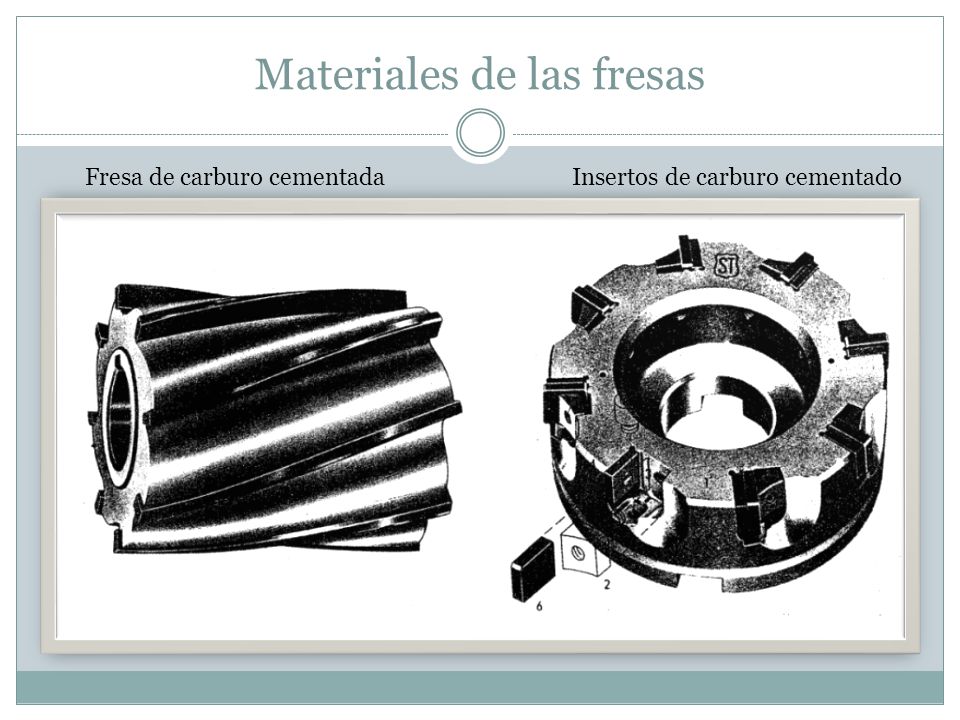

13 Materiales de las fresas
Fresa de carburo cementada Insertos de carburo cementado

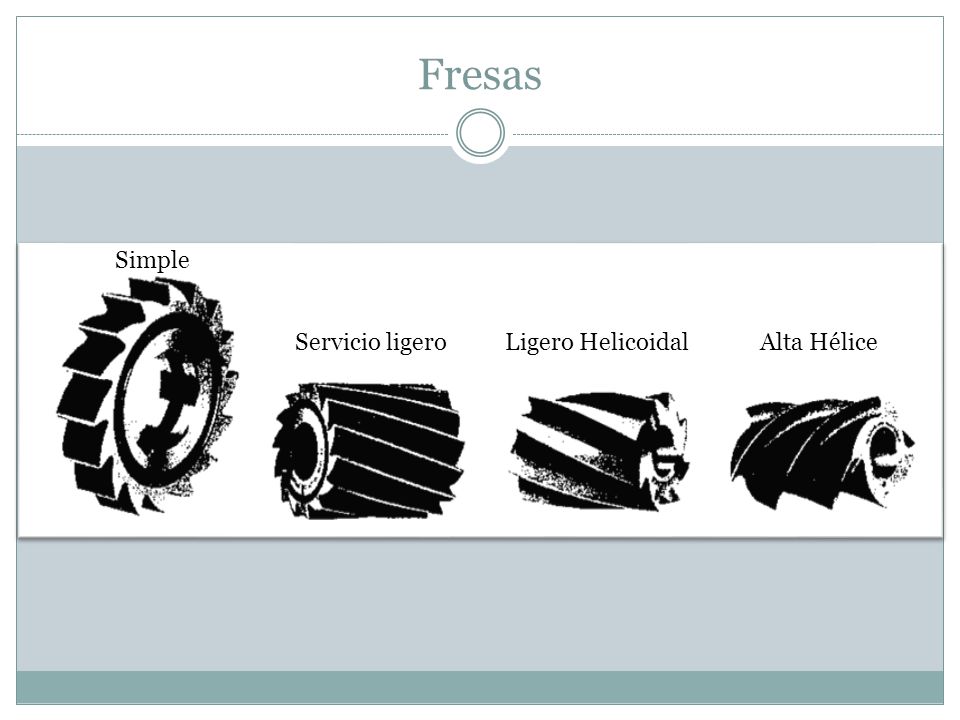

14 Fresas Simple Servicio ligero Ligero Helicoidal Alta Hélice

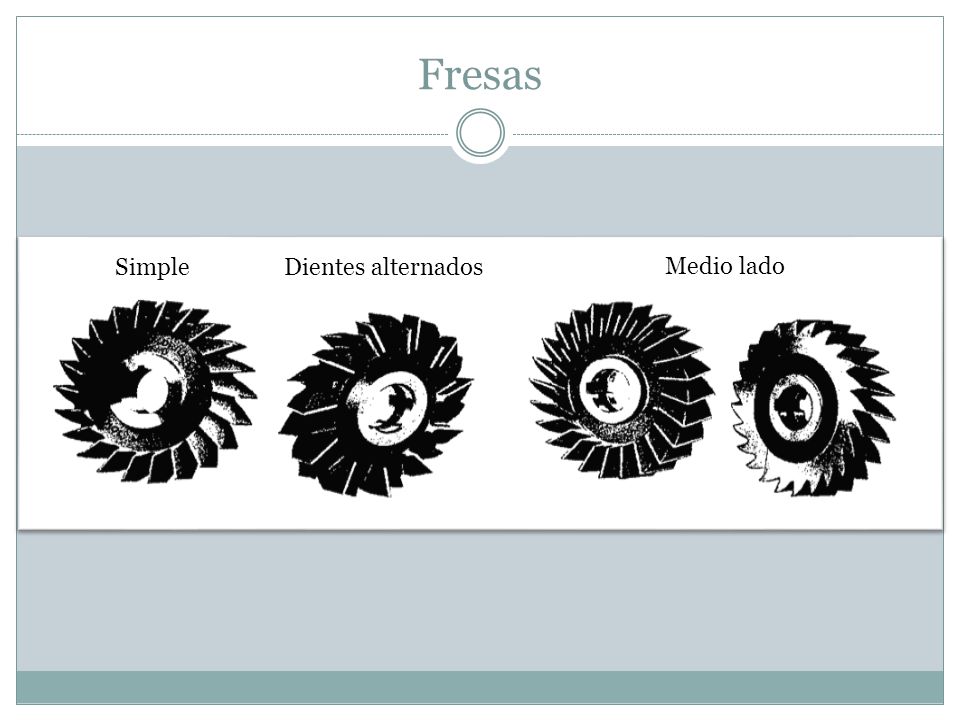

15 Fresas Simple Dientes alternados Medio lado

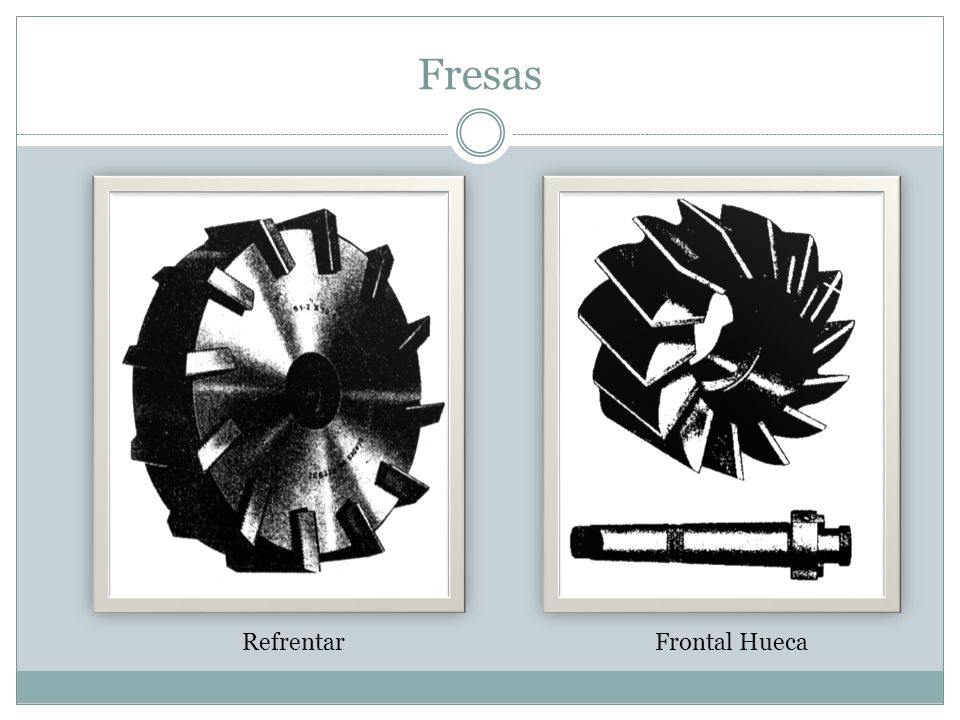

16 Fresas Refrentar Frontal Hueca

17 Fresas Cóncava Convexa Diente de engranaje

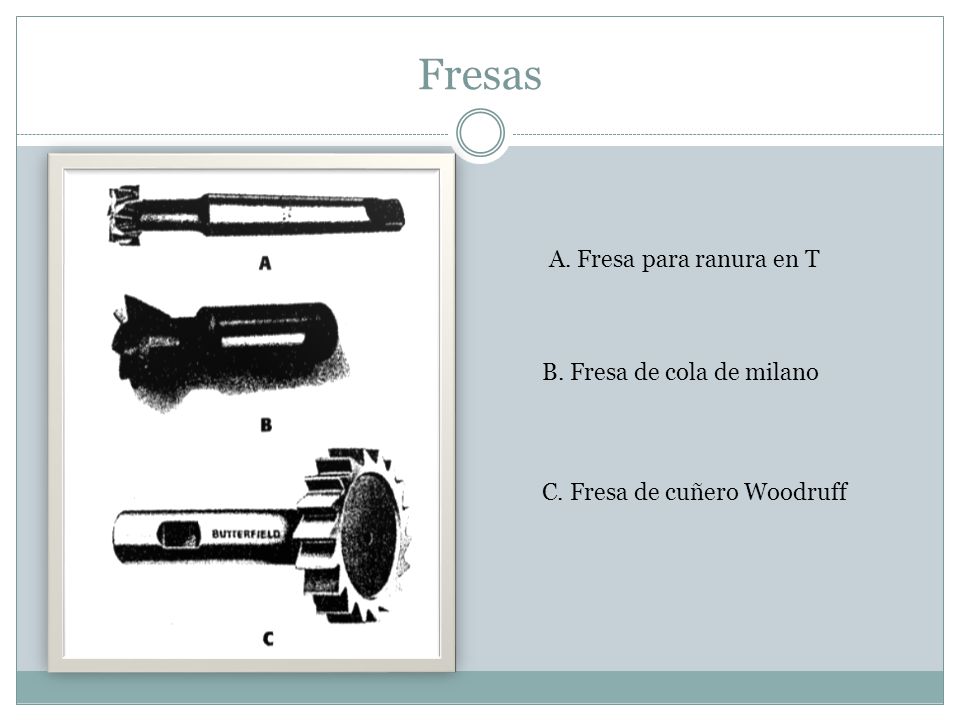

18 Fresas A. Fresa para ranura en T B. Fresa de cola de milano
C. Fresa de cuñero Woodruff

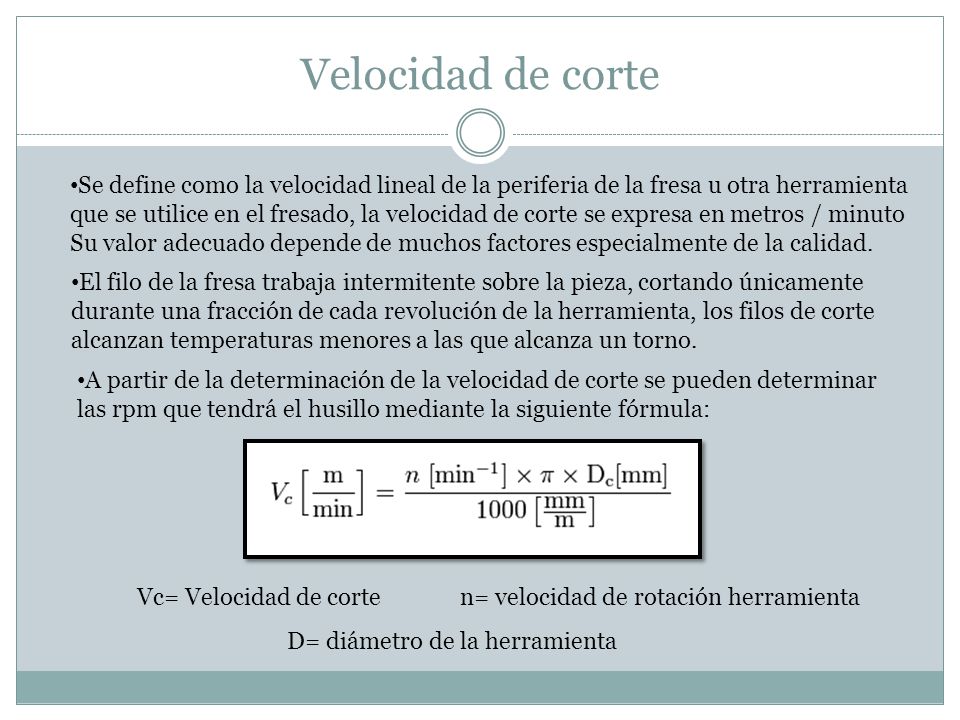

19 Velocidad de corte Se define como la velocidad lineal de la periferia de la fresa u otra herramienta que se utilice en el fresado, la velocidad de corte se expresa en metros / minuto Su valor adecuado depende de muchos factores especialmente de la calidad. El filo de la fresa trabaja intermitente sobre la pieza, cortando únicamente durante una fracción de cada revolución de la herramienta, los filos de corte alcanzan temperaturas menores a las que alcanza un torno. A partir de la determinación de la velocidad de corte se pueden determinar las rpm que tendrá el husillo mediante la siguiente fórmula: Vc= Velocidad de corte n= velocidad de rotación herramienta D= diámetro de la herramienta

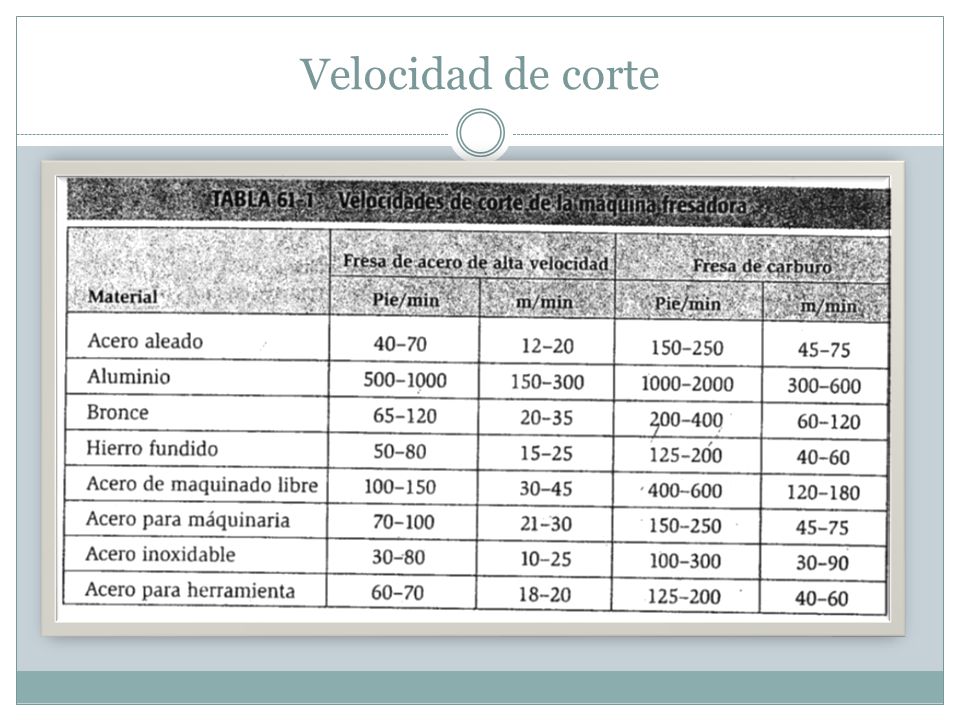

20 Velocidad de corte

21 Dirección de avance

22 Gracias por su atención
