1 Fac. de Ingeniería Univ. Nac. de La Pampa Máquinas CNC: Tecnología de Fabricación y Programación Introducción

2 Fac. de Ingeniería Univ. Nac. de La Pampa Contenido Definición Historia Aspectos generales Ventajas, Desventajas Condiciones de Aplicación.

3 Fac. de Ingeniería Univ. Nac. de La Pampa Definición Control Numérico es un sistema que aplicado a una máquina-herramienta automatiza y controla todas sus acciones Movimiento de carros y husillos. Valor y sentido de velocidades de corte y avance. Cambios de piezas y herramientas. Condiciones de operación (fluidos de corte, paradas programadas, etc..). Definición Historia Aspectos Generales

4 Fac. de Ingeniería Univ. Nac. de La Pampa Definición Elementos básicos de un sistema de Control Numérico Definición Historia Aspectos Generales

5 Fac. de Ingeniería Univ. Nac. de La Pampa Revisión Histórica 1760–1830Revolución Industrial Máquina de Hilar Máquina de Vapor 1808Telares automáticos 1863 Pianola Máquinas Transfer 1952 Primera máquina CN 1958Lenguaje APT 1970Microprocesadores, CNC. Definición Historia Aspectos Generales

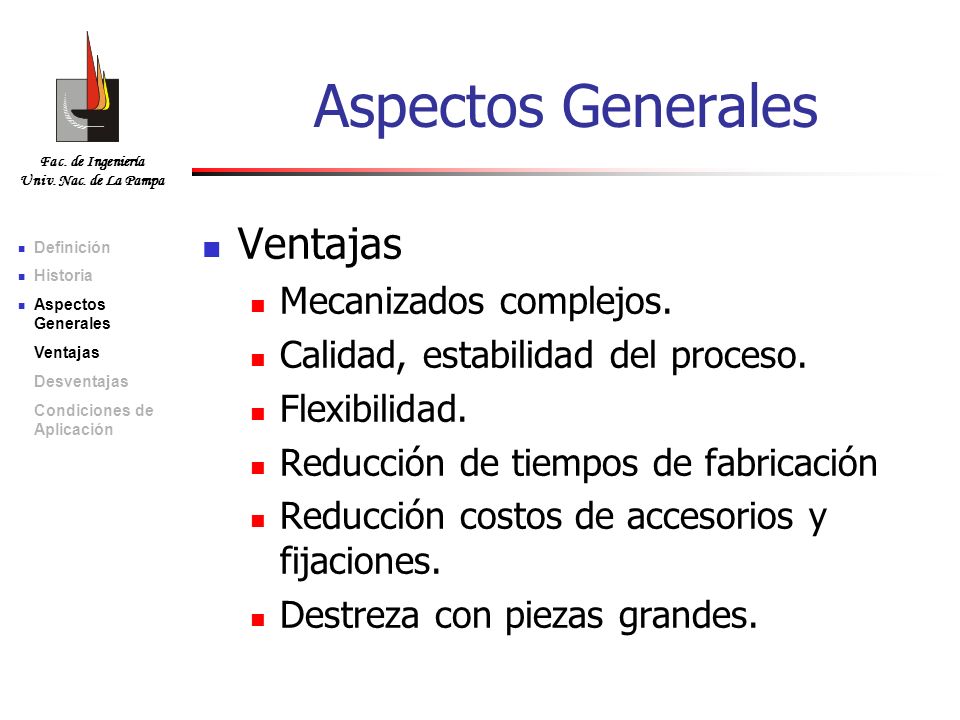

6 Fac. de Ingeniería Univ. Nac. de La Pampa Aspectos Generales Ventajas Mecanizados complejos. Calidad, estabilidad del proceso. Flexibilidad. Reducción de tiempos de fabricación Reducción costos de accesorios y fijaciones. Destreza con piezas grandes. Definición Historia Aspectos Generales Ventajas Desventajas Condiciones de Aplicación

7 Fac. de Ingeniería Univ. Nac. de La Pampa Aspectos Generales Desventajas Alto costo de inversión inicial. Necesidad de personal especializado. Alto costo de adquisición y reposición de herramientas. Definición Historia Aspectos Generales Ventajas Desventajas Condiciones de Aplicación

8 Fac. de Ingeniería Univ. Nac. de La Pampa Aspectos Generales Condiciones de Aplicación $/Unid. Unid./Año Máq. ConvencionalMáq. Transfer Máq. CNC Definición Historia Aspectos Generales Ventajas Desventajas Condiciones de Aplicación

9 Fac. de Ingeniería Univ. Nac. de La Pampa Máquinas CNC: Tecnología de Fabricación y Programación Tecnología de Fabricación

10 Fac. de Ingeniería Univ. Nac. de La Pampa Contenido M-H convencional vs. M-H CNC Control de Movimientos Lazos de control; Captadores de Posición y Velocidad; Interpolación; Sistema de Ejes. Características de Diseño Enlaces mecánicos, Guías, Estructura. Funciones complementarias Sistemas de Sujeción, Herramientas.

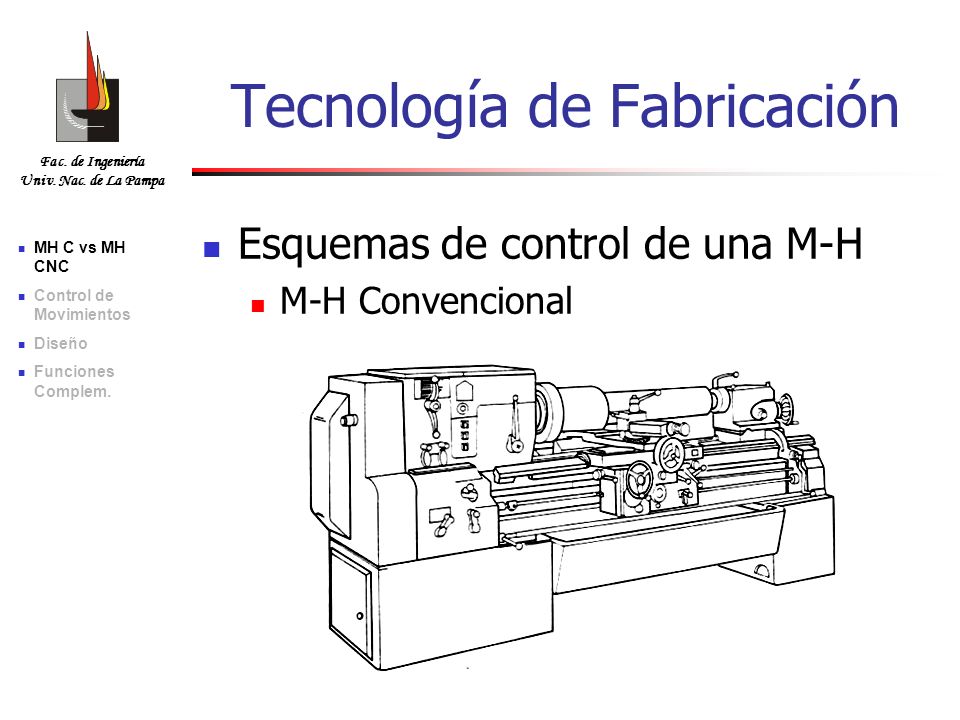

11 Fac. de Ingeniería Univ. Nac. de La Pampa Tecnología de Fabricación Esquemas de control de una M-H M-H Convencional MH C vs MH CNC Control de Movimientos Diseño Funciones Complem.

12 Fac. de Ingeniería Univ. Nac. de La Pampa Tecnología de Fabricación Esquemas de control de una M-H M-H Convencional MH C vs MH CNC Control de Movimientos Diseño Funciones Complem.

13 Fac. de Ingeniería Univ. Nac. de La Pampa Tecnología de Fabricación Esquemas de control de una M-H M-H con Control Numérico MH C vs MH CNC Control de Movimientos Diseño Funciones Complem.

14 Fac. de Ingeniería Univ. Nac. de La Pampa Tecnología de Fabricación Esquemas de control de una M-H M-H con Control Numérico MH C vs MH CNC Control de Movimientos Diseño Funciones Complem.

15 Fac. de Ingeniería Univ. Nac. de La Pampa Control de Movimientos Servomecanismos Lazo Abierto Lazo Cerrado MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

16 Fac. de Ingeniería Univ. Nac. de La Pampa Captadores de posición y velocidad Tambores graduados en máq. convencionales Sensores de posición en máq. CN Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

17 Fac. de Ingeniería Univ. Nac. de La Pampa Tipos de sensores Absolutos o Incrementales Analógicos o Digitales Directos o Indirectos Lineales o Angulares Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

18 Fac. de Ingeniería Univ. Nac. de La Pampa Encoder óptico incremetal Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

19 Fac. de Ingeniería Univ. Nac. de La Pampa Encoder óptico incremetal Lineal Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

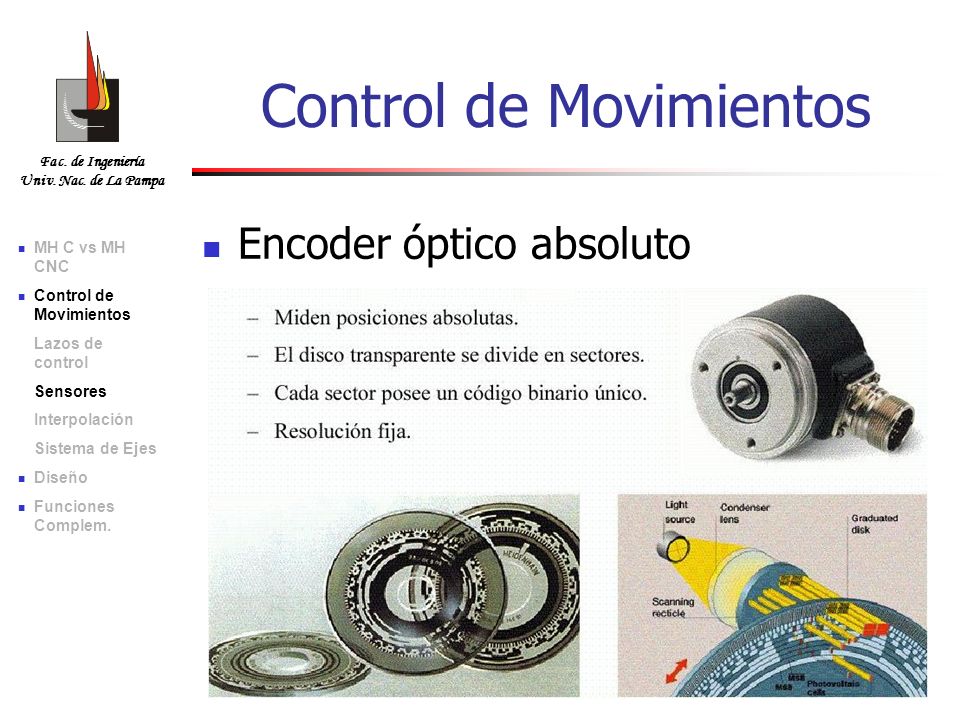

20 Fac. de Ingeniería Univ. Nac. de La Pampa Encoder óptico absoluto Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

21 Fac. de Ingeniería Univ. Nac. de La Pampa Encoder óptico absoluto Lineal Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

22 Fac. de Ingeniería Univ. Nac. de La Pampa Resolver Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

23 Fac. de Ingeniería Univ. Nac. de La Pampa Regla magnética Inductosyn Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

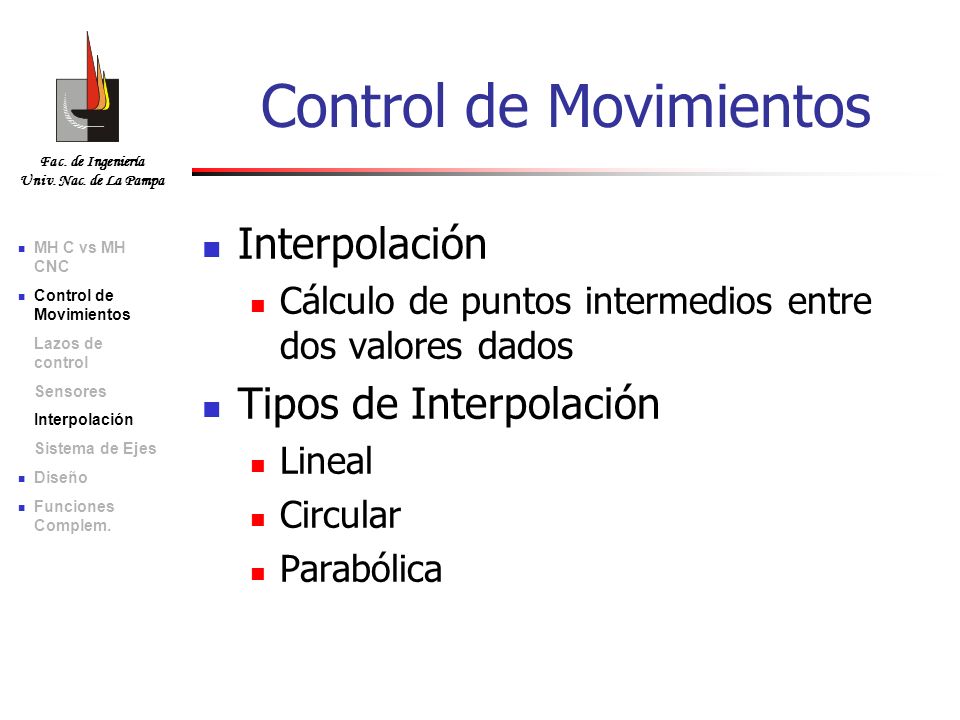

24 Fac. de Ingeniería Univ. Nac. de La Pampa Interpolación Cálculo de puntos intermedios entre dos valores dados Tipos de Interpolación Lineal Circular Parabólica Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

25 Fac. de Ingeniería Univ. Nac. de La Pampa Tipos de sistemas de control Punto a punto Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

26 Fac. de Ingeniería Univ. Nac. de La Pampa Tipos de sistemas de control Paraxial Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

27 Fac. de Ingeniería Univ. Nac. de La Pampa Tipos de sistemas de control Contorneado Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

28 Fac. de Ingeniería Univ. Nac. de La Pampa Sistemas de ejes coordenados Posiciones referidas a un sistema de referencia. Sistema de referencia Fijo o Flotante. Coordenadas Absolutas o Incrementales. Nomenclatura de ejes definida por la Norma ISO R841 (IRAM ). Control de Movimientos MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

29 Fac. de Ingeniería Univ. Nac. de La Pampa Sistema Cartesiano Rectangular de mano derecha. Ejes Coordenados MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem.

30 Fac. de Ingeniería Univ. Nac. de La Pampa Eje Z Coincide con la dirección del usillo principal. Perpendicular al plano de sostén de la pieza. Sentido positivo el que aumenta distancia pieza-portaherramientas. MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem. Ejes Coordenados

31 Fac. de Ingeniería Univ. Nac. de La Pampa Ejemplo Torno Paralelo Torno Frontal MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem. Ejes Coordenados

32 Fac. de Ingeniería Univ. Nac. de La Pampa Eje X Horizontal y perpendicular al eje Z. Eje principal de movimiento en el plano de posicionamiento. Sentido positivo cuando se aleja del eje de rotación de la pieza (caso del torno). MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem. Ejes Coordenados

33 Fac. de Ingeniería Univ. Nac. de La Pampa Ejemplo Torno Paralelo Torno Frontal MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem. Ejes Coordenados

34 Fac. de Ingeniería Univ. Nac. de La Pampa Eje Y Perpendicular al plano XZ, formando un triedro a derecha. Otros Secundarios de traslación (U,V,W) Movimientos circulares (A,B,C) MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem. Ejes Coordenados

35 Fac. de Ingeniería Univ. Nac. de La Pampa Ejemplos Fresadora de Cabezal Inclinable Punzonadora MH C vs MH CNC Control de Movimientos Lazos de control Sensores Interpolación Sistema de Ejes Diseño Funciones Complem. Ejes Coordenados

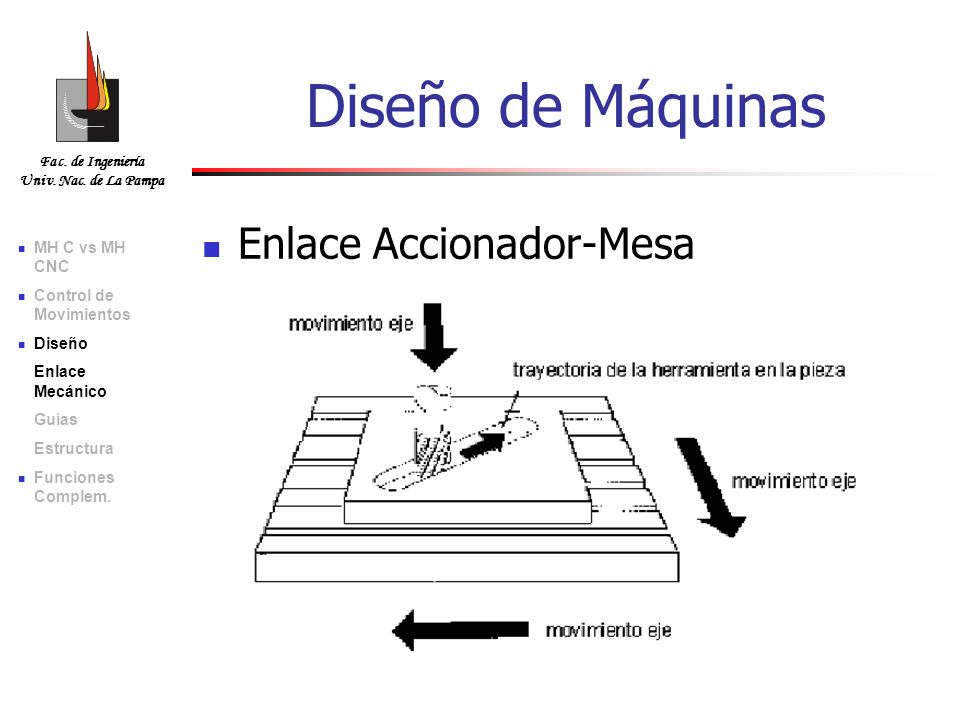

36 Fac. de Ingeniería Univ. Nac. de La Pampa Diseño de Máquinas Enlace Accionador-Mesa MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

37 Fac. de Ingeniería Univ. Nac. de La Pampa Enlace Accionador-Mesa Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

38 Fac. de Ingeniería Univ. Nac. de La Pampa Enlace Accionador-Mesa Sistemas de tornillo/tuerca con recuperación de holguras Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

39 Fac. de Ingeniería Univ. Nac. de La Pampa Enlace Accionador-Mesa Sistemas de tornillo/tuerca con recuperación de holguras Sistemas de tornillos de bolas Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

40 Fac. de Ingeniería Univ. Nac. de La Pampa Enlace Accionador-Mesa Sistemas de tornillo/tuerca con recuperación de holguras Sistemas de tornillos de bolas Enlaces hidráulicos Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

41 Fac. de Ingeniería Univ. Nac. de La Pampa Guías En cola de milano Prismáticas Circulares Reducción de fricción Patines de agujas, camino de bolas Turcita Guías hidrostáticas Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

42 Fac. de Ingeniería Univ. Nac. de La Pampa Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

43 Fac. de Ingeniería Univ. Nac. de La Pampa Características constructivas Rigidez mecánica Amortiguamiento Alineación Rigidez térmica Diseño de Máquinas MH C vs MH CNC Control de Movimientos Diseño Enlace Mecánico Guías Estructura Funciones Complem.

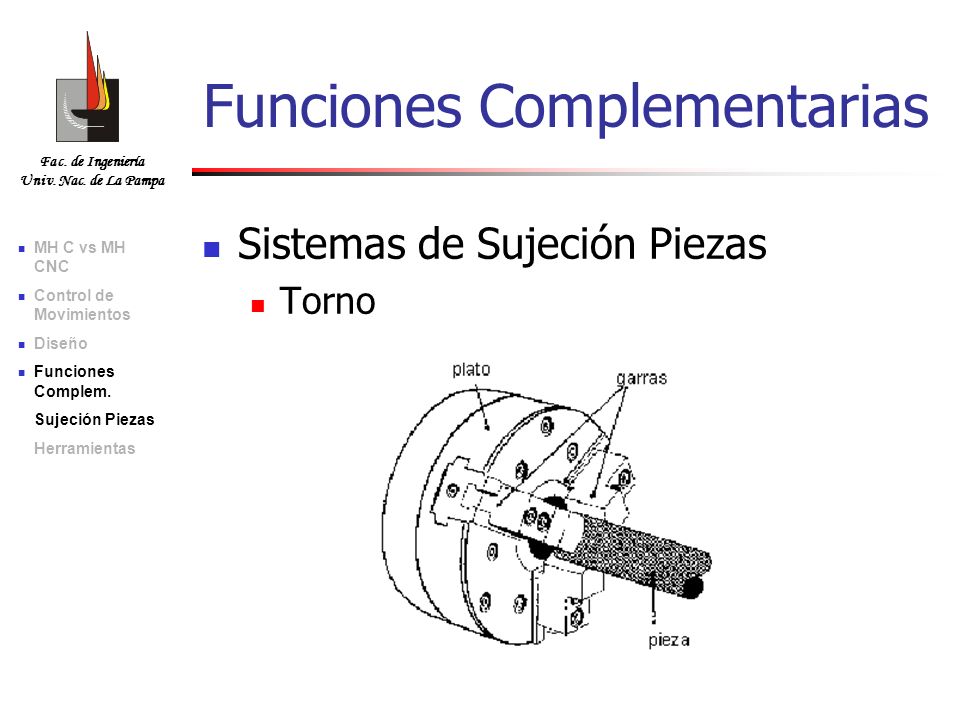

44 Fac. de Ingeniería Univ. Nac. de La Pampa Sistemas de Sujeción Piezas Torno Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

45 Fac. de Ingeniería Univ. Nac. de La Pampa Sistemas de Sujeción Fresa Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

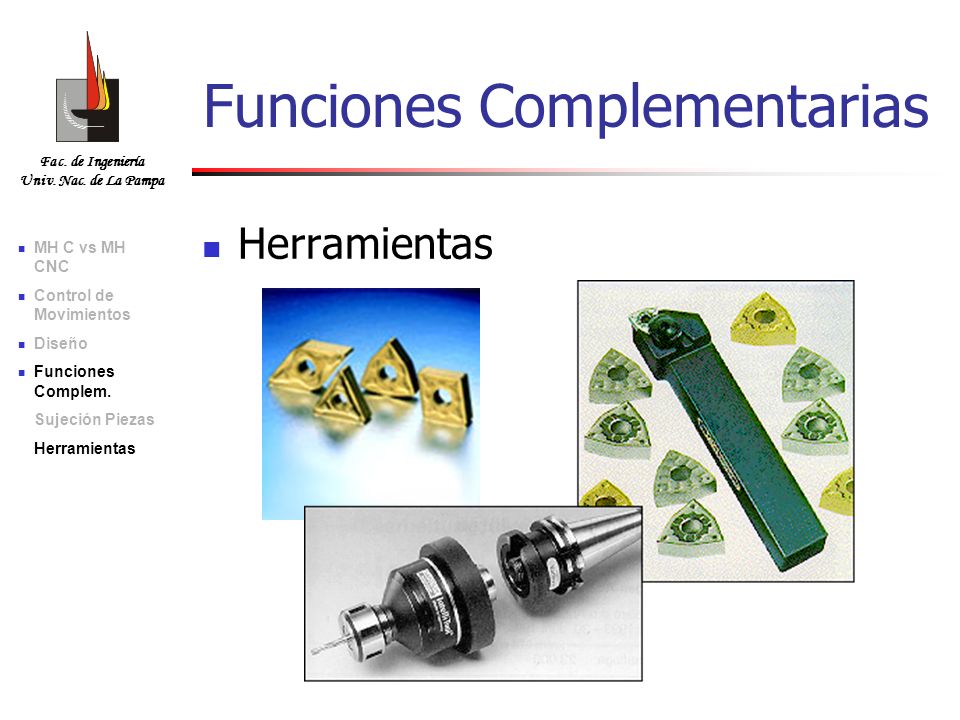

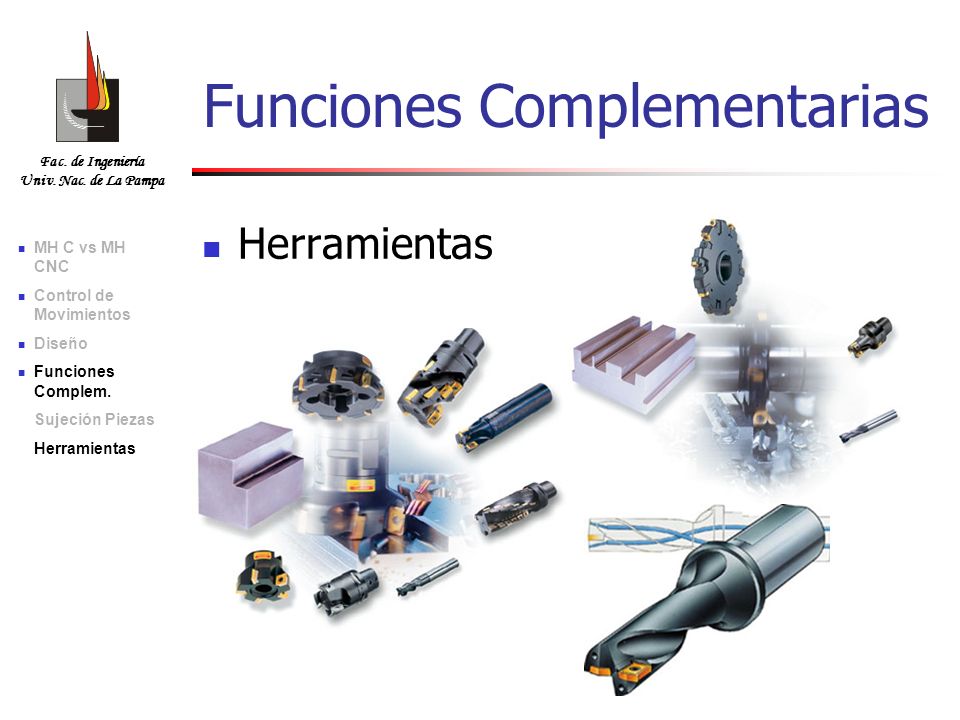

46 Fac. de Ingeniería Univ. Nac. de La Pampa Herramientas Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

47 Fac. de Ingeniería Univ. Nac. de La Pampa Herramientas Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

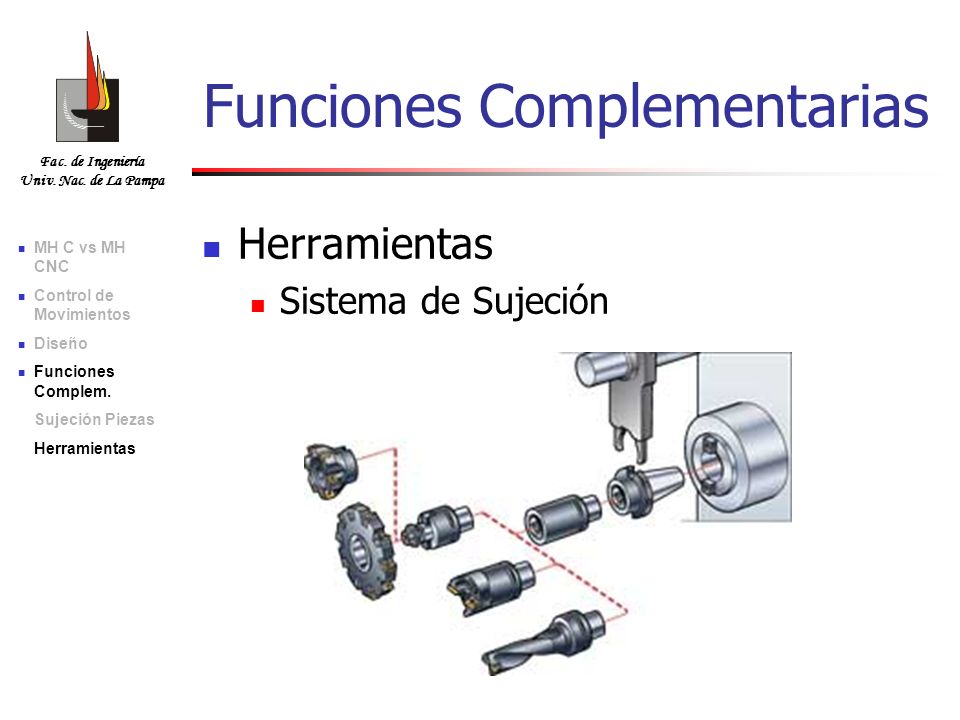

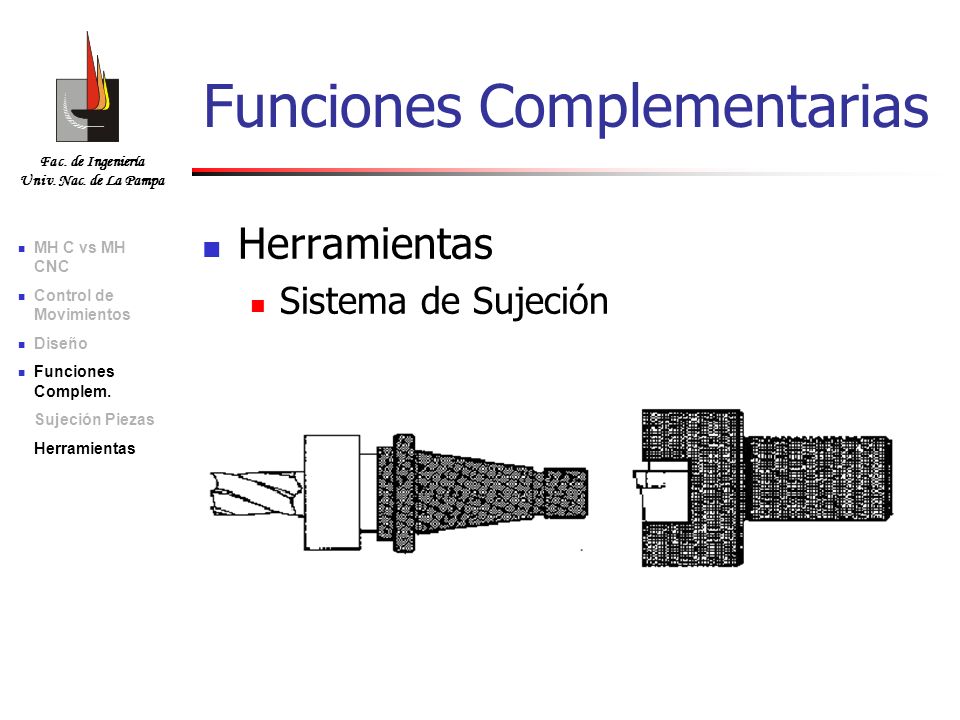

48 Fac. de Ingeniería Univ. Nac. de La Pampa Herramientas Sistema de Sujeción Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

49 Fac. de Ingeniería Univ. Nac. de La Pampa Herramientas Sistema de Sujeción Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

50 Fac. de Ingeniería Univ. Nac. de La Pampa Herramientas Sistema de Sujeción Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

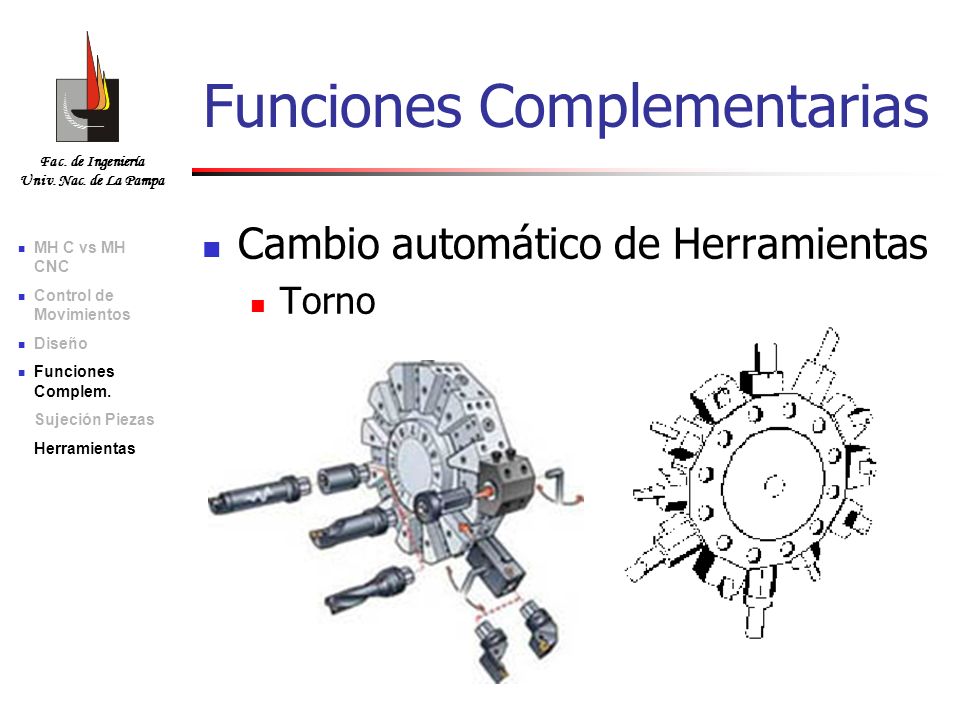

51 Fac. de Ingeniería Univ. Nac. de La Pampa Cambio automático de Herramientas Torno Funciones Complementarias MH C vs MH CNC Control de Movimientos Diseño Funciones Complem. Sujeción Piezas Herramientas

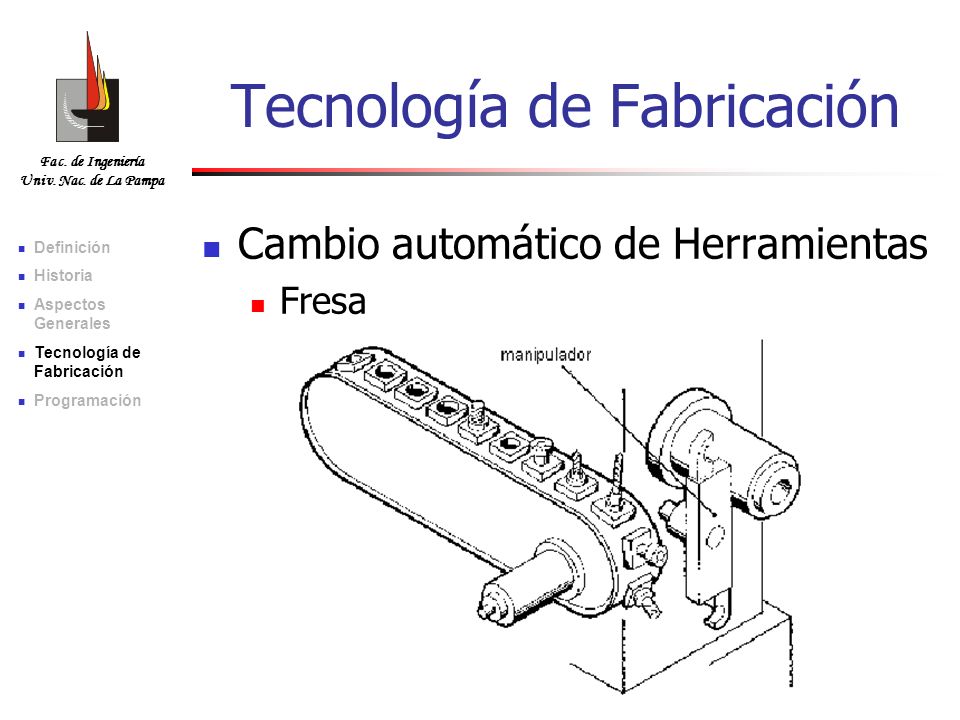

52 Fac. de Ingeniería Univ. Nac. de La Pampa Tecnología de Fabricación Cambio automático de Herramientas Fresa Definición Historia Aspectos Generales Tecnología de Fabricación Programación
