1 1 LA LIMADORA Alumno: Carlos Ruiz

2 2 Limado. Es una maquina de dimensiones limitadas y, por lo tanto, solo puede planear superficies limitadas, como máximo 1 metro de longitud. Se caracteriza porque todos sus órganos de transmisión y de maniobra son mecánicos o hidráulicos.

3 3 Movimientos Fundamentales. Movimiento de trabajo, realizado por la herramienta. Movimiento de trabajo, realizado por la herramienta. Movimiento de penetración y avance, que lo posee la pieza o la herramienta. Movimiento de penetración y avance, que lo posee la pieza o la herramienta.

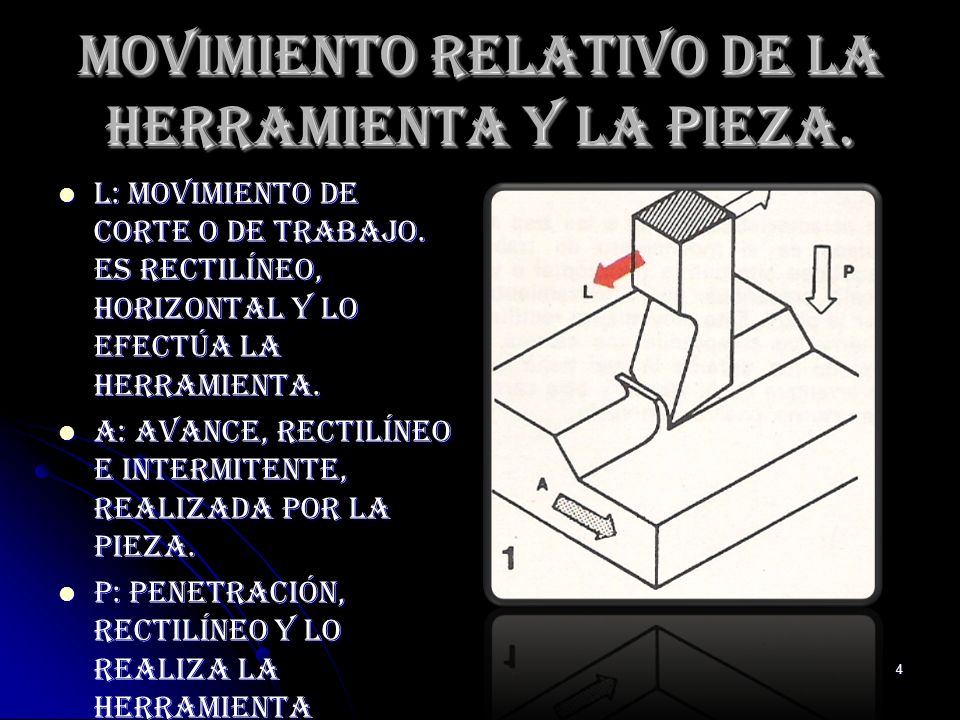

4 4 Movimiento Relativo de la Herramienta y la Pieza. L: Movimiento de corte o de trabajo. Es rectilíneo, horizontal y lo efectúa la herramienta. L: Movimiento de corte o de trabajo. Es rectilíneo, horizontal y lo efectúa la herramienta. A: Avance, rectilíneo e intermitente, realizada por la pieza. A: Avance, rectilíneo e intermitente, realizada por la pieza. P: Penetración, rectilíneo y lo realiza la herramienta P: Penetración, rectilíneo y lo realiza la herramienta

5 5 Movimiento Relativo de la Herramienta y la Pieza. L: Movimiento de corte o de trabajo. Es rectilíneo, horizontal y lo efectúa la herramienta. L: Movimiento de corte o de trabajo. Es rectilíneo, horizontal y lo efectúa la herramienta. A: Avance, rectilíneo e intermitente, realizada por la herramienta. A: Avance, rectilíneo e intermitente, realizada por la herramienta. P: Penetración, rectilíneo y lo realiza la pieza. P: Penetración, rectilíneo y lo realiza la pieza.

6 6 Partes de la Limadora. A. Bastidor o bancada. B. Motor. C. Cambio de velocidad D. Palanca de cambio de v. E. Carro portaherramientas. F. Guías de deslizamiento. G. Portaherramientas. H. Tambor graduado. I. Manivela regulador de recorrido. L. Carro vertical. M. Guía vertical. N. Mesa porta pieza. O. Guías horizontales. P. Soportes para sostener mesa.

7 7 Movimiento de la Herramienta.

8 8 Movimiento de trabajo. A. Volante. B. Manivela colisa oscilante. C. Gorrón. D. Centro de giro. E. Carro o carnero. F. Biela.

9 9 Limadora en Funcionamiento NOTA: Haga click en la imagen para ver el video
