1 LABORATORIO APARATOS DE MEDIDA PRESENTACION ELABORADA POR: Mileidy Katherine Ronderos Delgado

2 ESFERÓMETRO

3 ESCRIBIR EL CONCEPTO El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño. Gracias a estas dos escalas graduadas es posible realizar una medición acertada de la altura recorrida por el tornillo central.

4

5

6

7 ESFERÓMETRO ESCRIBIR COMO SE LEE EN EL ESFERÓMETRO Se coloca el objeto de bajo el esferómetro luego de ese paso se enrosca el tornillo y luego miramos cuanto mide el objeto en donde la reglilla y el circulo nos da la medida.

8

9 TORNILLO MICROMETRICO ESCRIBIR EL CONCEPTO El micrómetro, que también es denominado tornillo de Palmer, calibre Palmer o simplemente palmer, es un instrumento de medición cuyo nombre deriva etimológicamente de las palabras griegas μικρο (micros, pequeño) y μετρoν (metron, medición); su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro, 0,01 mm ó 0,001 mm (micra) respectivamente.instrumento de medición etimológicamentegriegastornilloprecisiónmilímetromicra Para proceder con la medición posee dos extremos que son aproximados mutuamente merced a un tornillo de rosca fina que dispone en su contorno de una escala grabada, la cual puede incorporar un nonio. La longitud máxima mensurable con el micrómetro de exteriores es de 25 mm normalmente, si bien también los hay de 0 a 30, siendo por tanto preciso disponer de un aparato para cada rango de tamaños a medir: 0-25 mm, 25-50 mm, 50-75 mm...mediciónrosca escalanonio Además, suele tener un sistema para limitar la torsión máxima del tornillo, necesario pues al ser muy fina la rosca no resulta fácil detectar un exceso de fuerza que pudiera ser causante de una disminución en la precisión.torsión

10

11

12 TORNILLO MICROMÉTRICO ESCRIBIR COMO SE LEE EN EL TORNILLO MICROMÉTRICO Se utiliza para medir el pesor de un objeto utilizando el husillo cuando este es movido mediante el giro del tornillo en lo que convierte el movimiento giratorio del tambor en donde miramos la graduaciones alrededor de la circunferencia del tambor en donde podemos mirar el milímetro del objeto.

13

14 NONIO O VERNIER ESCRIBIR EL CONCEPTO El nonio o escala de vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida. instrumentos de mediciónmedición

15

16

17

18 NONIO O VERNIER ESCRIBIR QUE TIPO DE MEDIDAS SE PUEDEN REALIZAR Medición directa. Medición indirecta. Medida de la longitud. Medida de profundidad.

19

20

21 NONIO O VERNIER ESCRIBIR COMO SE LEE EN EL NONIO O VERNIER Miramos donde queda el cero y la línea que queda antes del cero y señalamos que numero marca y luego miramos con determinación que líneas quedan igual y k numero marca y es el milímetro del objeto puede ser el grosor de un anillo y la profundidad de una tapa de lapicero.

22

23 BALANZA ESCRIBIR EL CONCEPTO La balanza (del latín: bis, dos, lanx, plato) es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una báscula, es un instrumento de medición que permite medir la masa de un objeto.palancapesosmasasromanabásculainstrumento de mediciónmasa Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la gravedad.dinamómetroaceleracióngravedad El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de laboratorio.gramosmiligramoslaboratorio

24

25

26

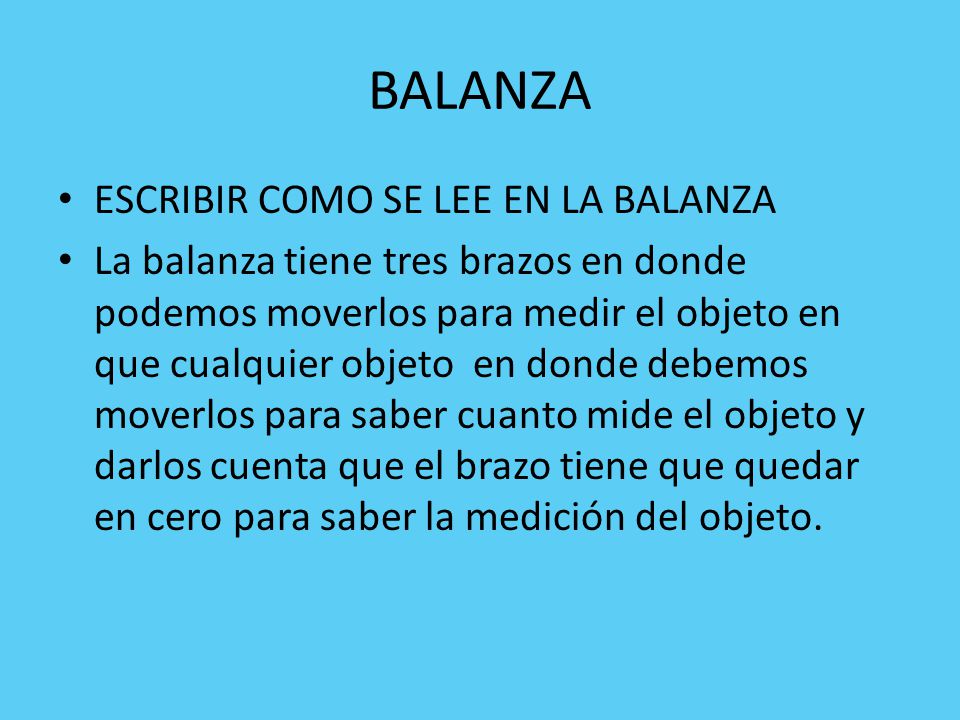

27 BALANZA ESCRIBIR COMO SE LEE EN LA BALANZA La balanza tiene tres brazos en donde podemos moverlos para medir el objeto en que cualquier objeto en donde debemos moverlos para saber cuanto mide el objeto y darlos cuenta que el brazo tiene que quedar en cero para saber la medición del objeto.

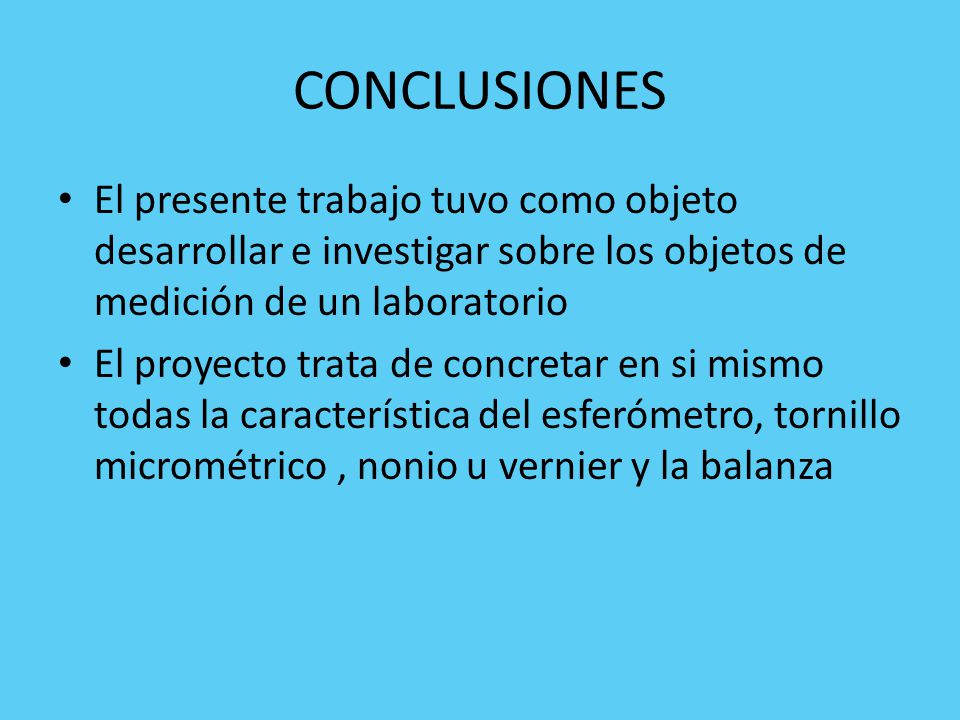

28 CONCLUSIONES El presente trabajo tuvo como objeto desarrollar e investigar sobre los objetos de medición de un laboratorio El proyecto trata de concretar en si mismo todas la característica del esferómetro, tornillo micrométrico, nonio u vernier y la balanza
