1 PLANOS ACOTADOS Ejercicios

2 Primero construimos el triángulo de lados AB =40; AC =35; BC =50;

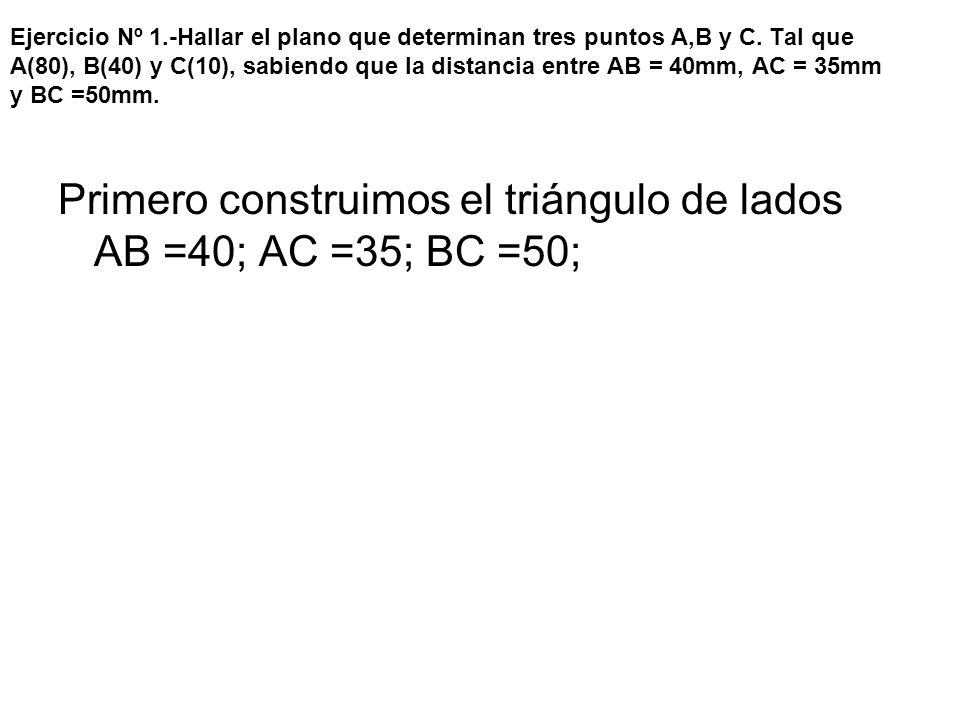

Ejercicio Nº 1.-Hallar el plano que determinan tres puntos A,B y C. Tal que A(80), B(40) y C(10), sabiendo que la distancia entre AB = 40mm, AC = 35mm y BC =50mm. Primero construimos el triángulo de lados AB =40; AC =35; BC =50;

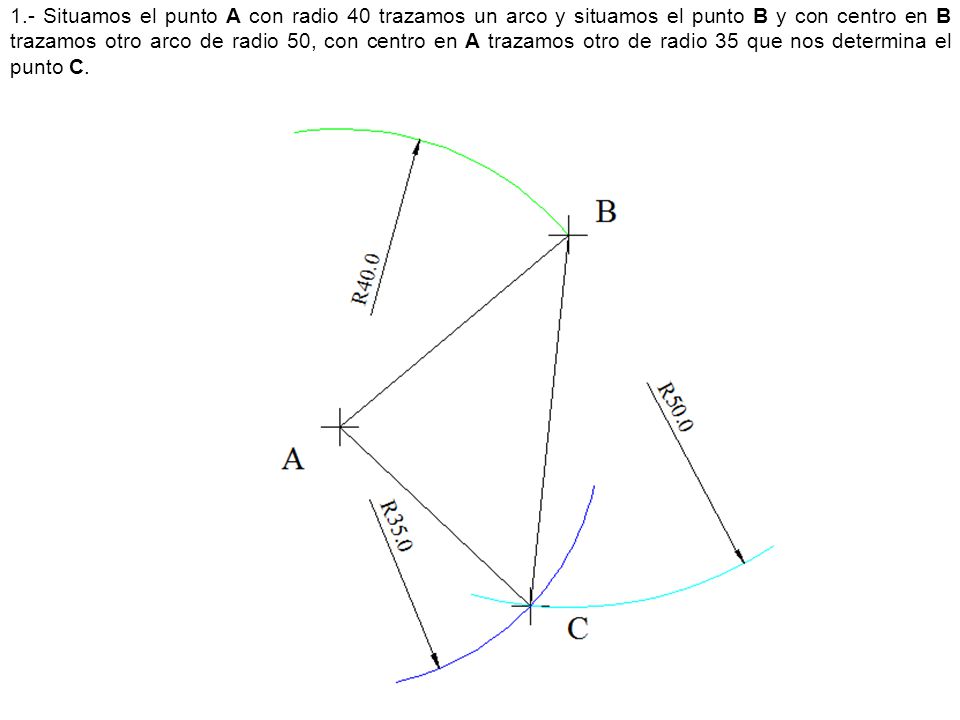

3 1.- Situamos el punto A con radio 40 trazamos un arco y situamos el punto B y con centro en B trazamos otro arco de radio 50, con centro en A trazamos otro de radio 35 que nos determina el punto C.

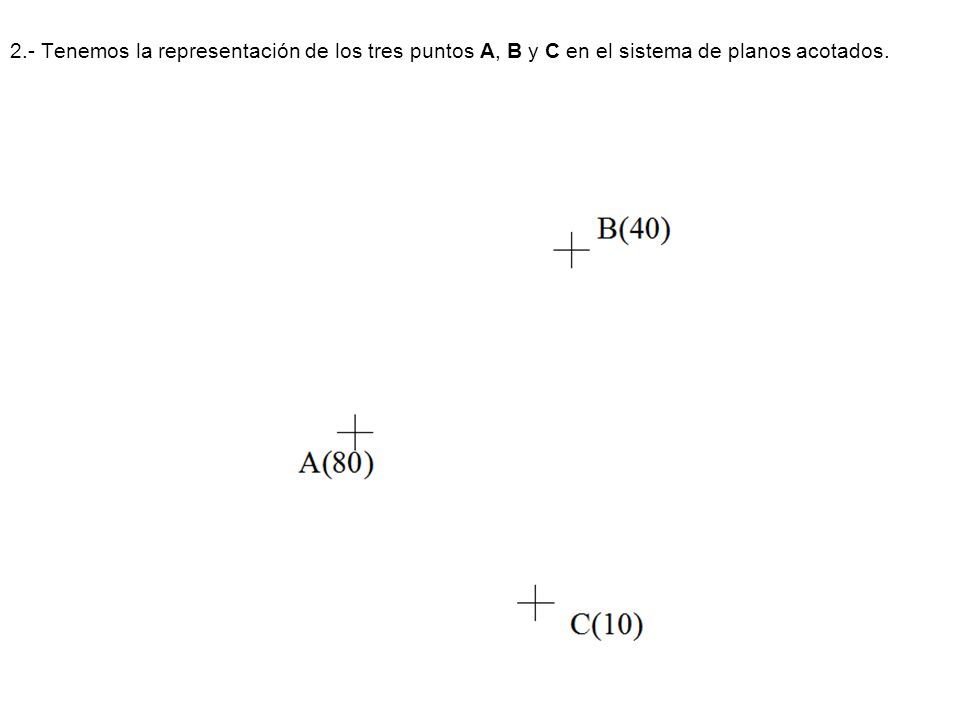

4 2.- Tenemos la representación de los tres puntos A, B y C en el sistema de planos acotados.

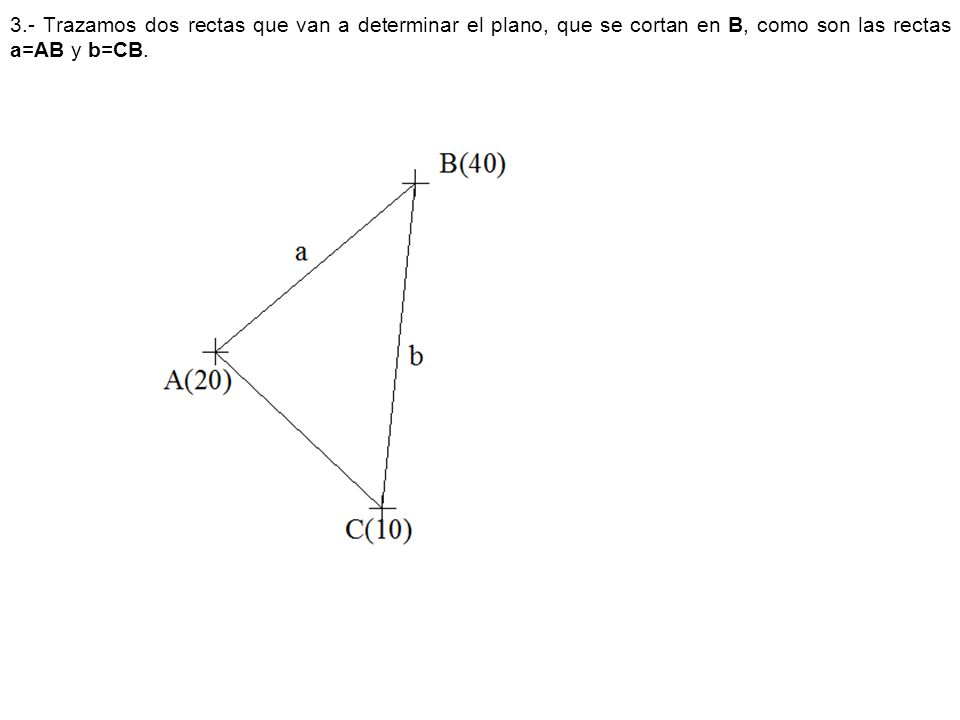

5 3.- Trazamos dos rectas que van a determinar el plano, que se cortan en B, como son las rectas a=AB y b=CB.

6 4.- Determinamos la traza de la recta b para lo cual trazamos desde B y C perpendiculares a b0 y llevamos sobre perpendiculares a b; 40 unidades y 10 unidades respectivamente. Obteniendo B0 y C0 se unen y obtenemos b0. La intersección de b y b0 determina la traza Tb.

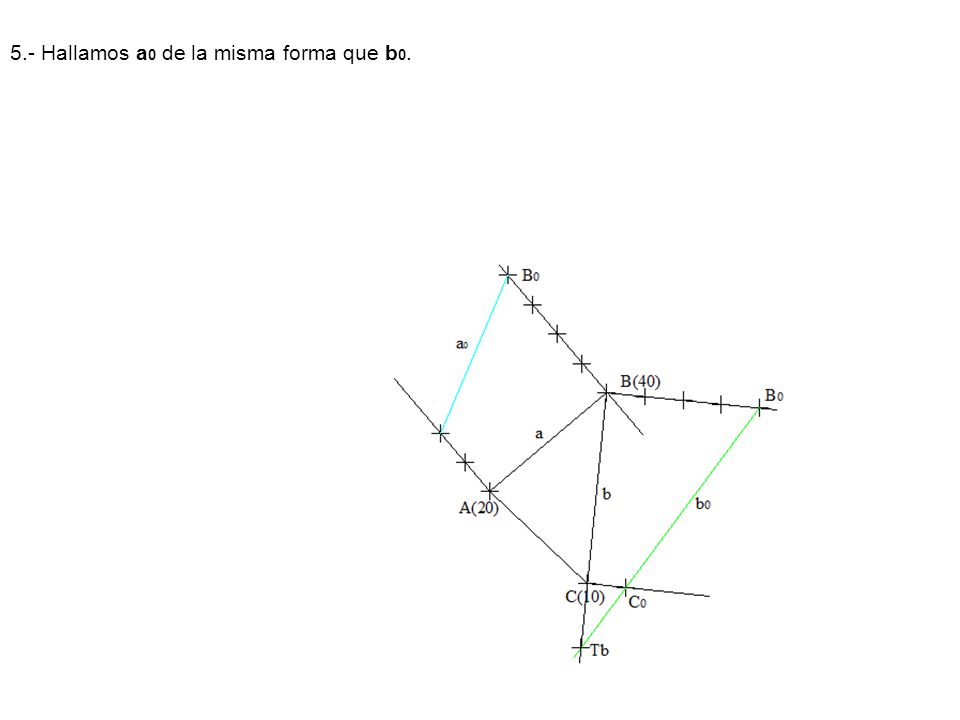

7 5.- Hallamos a0 de la misma forma que b0.

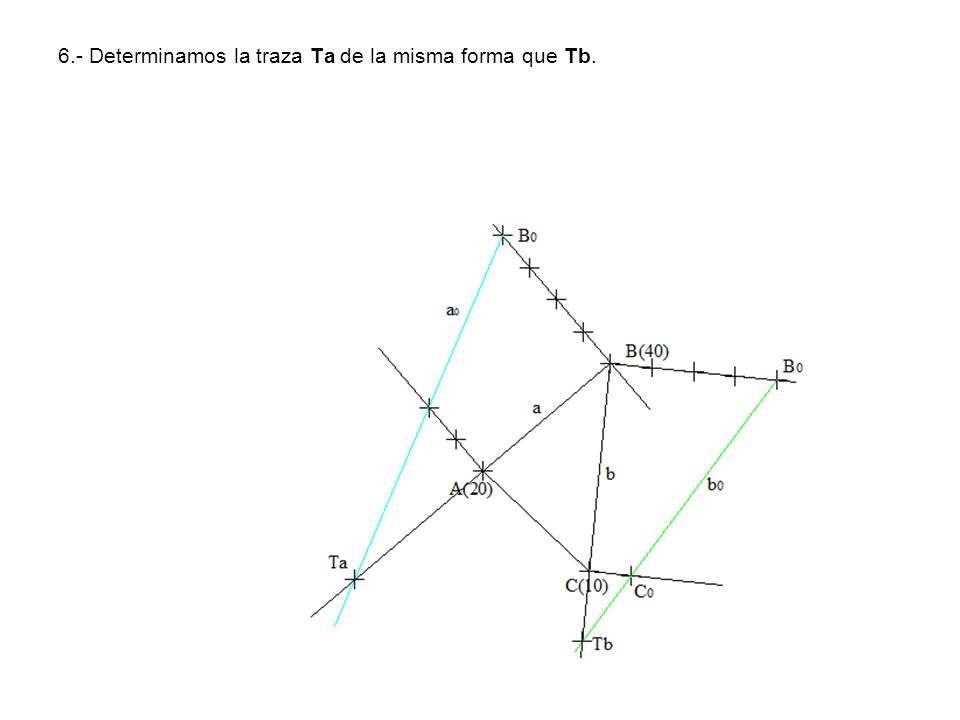

8 6.- Determinamos la traza Ta de la misma forma que Tb.

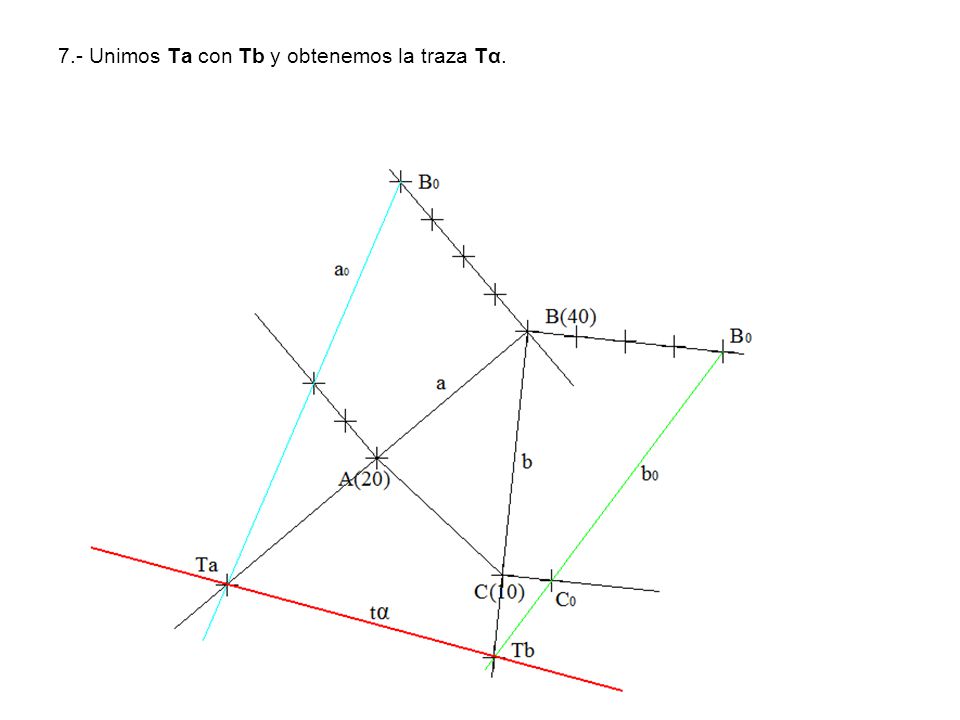

9 7.- Unimos Ta con Tb y obtenemos la traza Tα.

10 8.- Por un punto de cota conocida como el C por ejemplo trazamos una perpendicular a la traza tα del plano y obtenemos la recta pα de máxima pendiente.

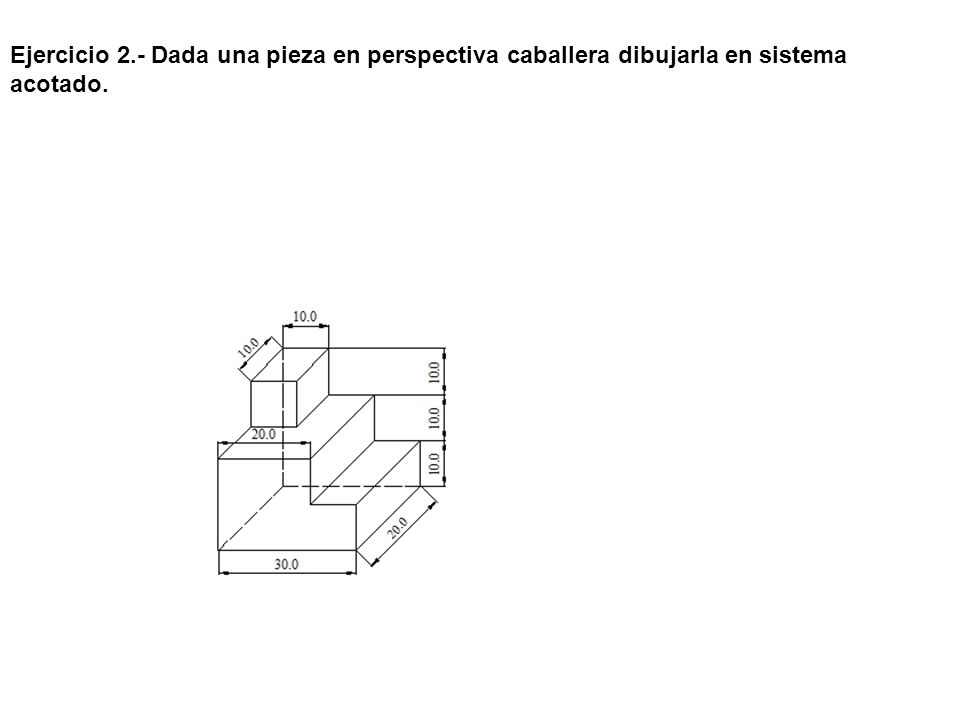

11 Ejercicio 2.- Dada una pieza en perspectiva caballera dibujarla en sistema acotado.

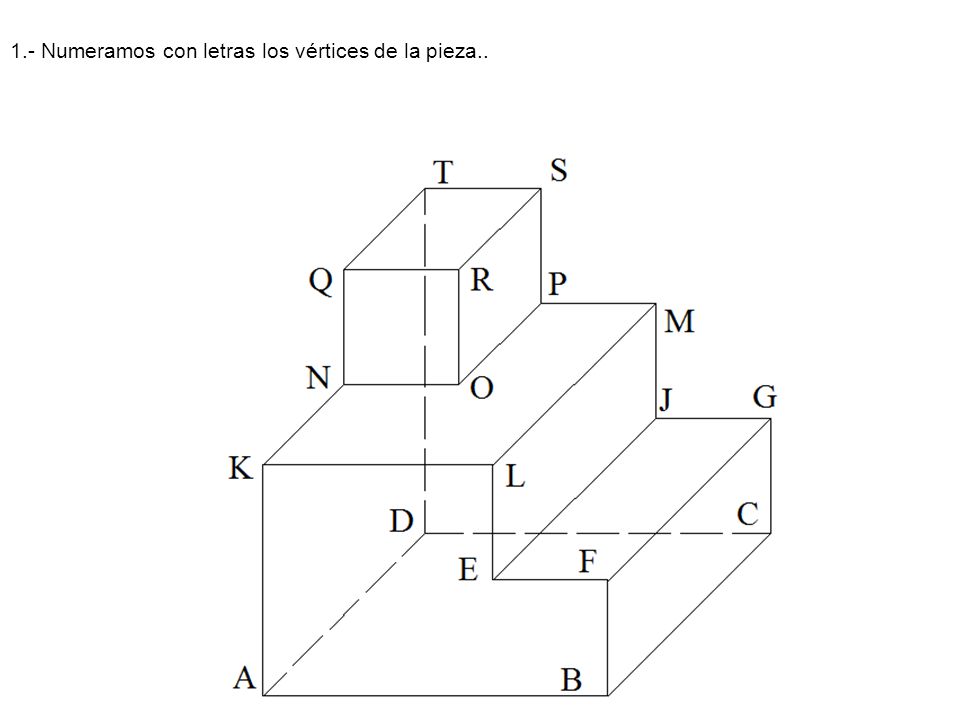

12 1.- Numeramos con letras los vértices de la pieza..

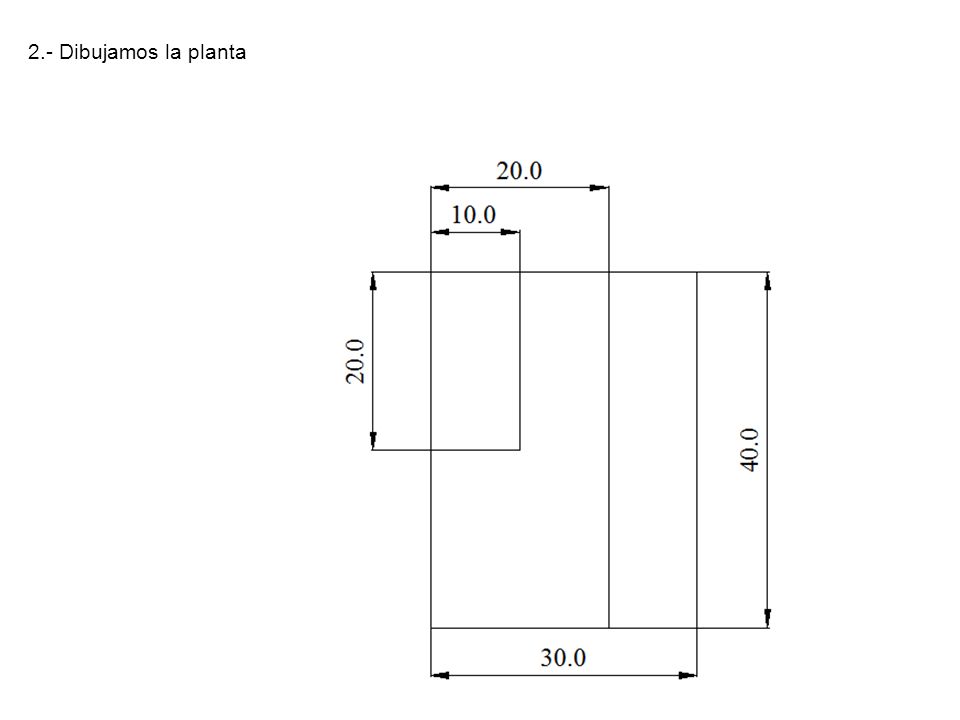

13 2.- Dibujamos la planta

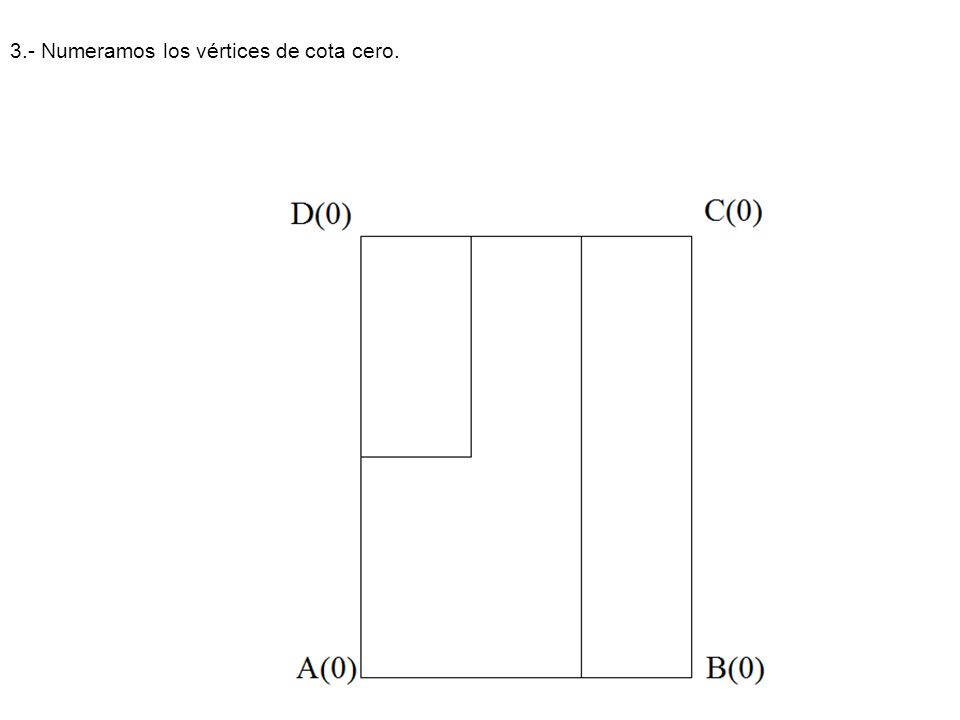

14 3.- Numeramos los vértices de cota cero.

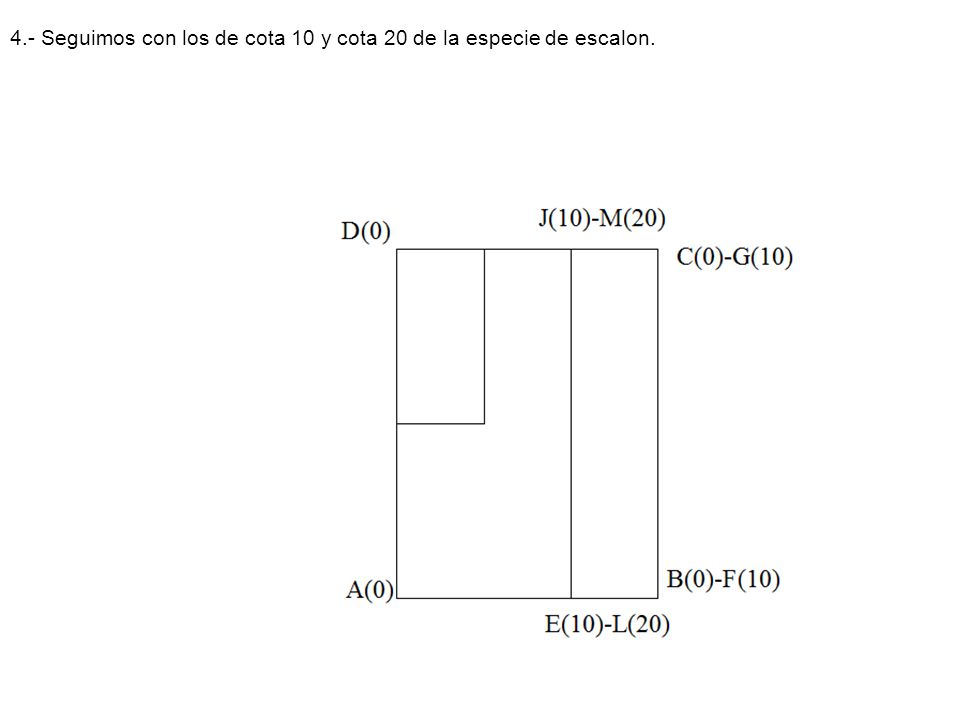

15 4.- Seguimos con los de cota 10 y cota 20 de la especie de escalon.

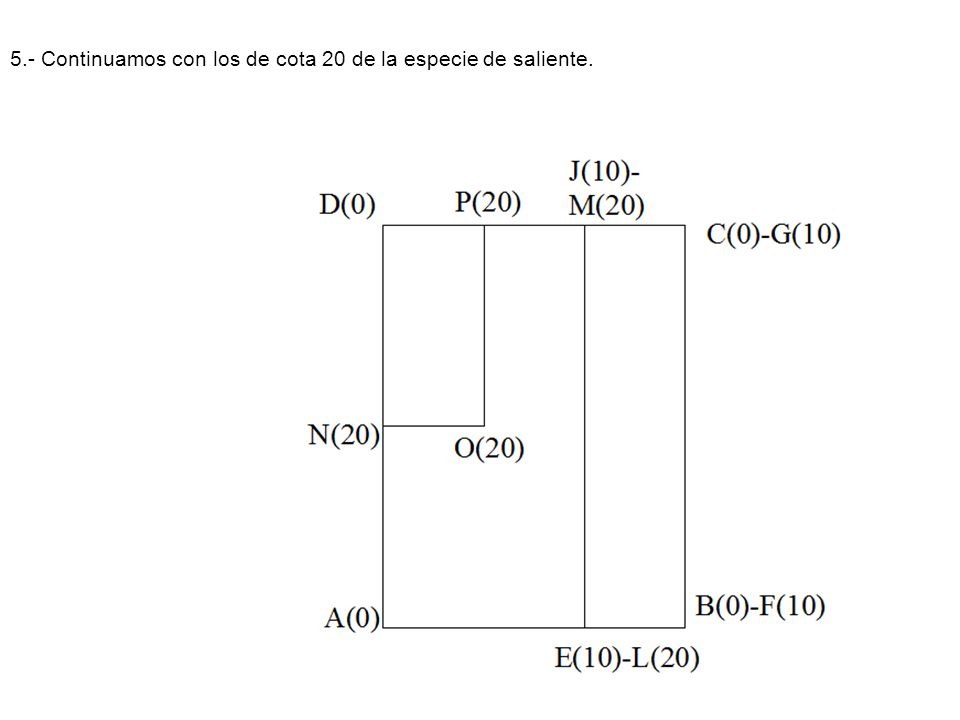

16 5.- Continuamos con los de cota 20 de la especie de saliente.

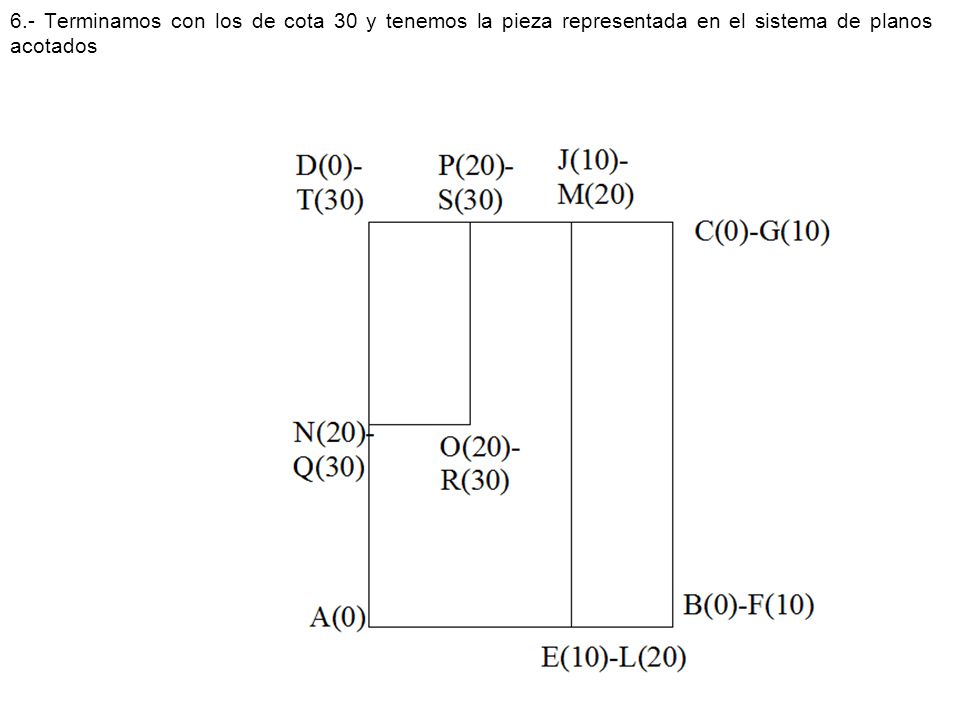

17 6.- Terminamos con los de cota 30 y tenemos la pieza representada en el sistema de planos acotados

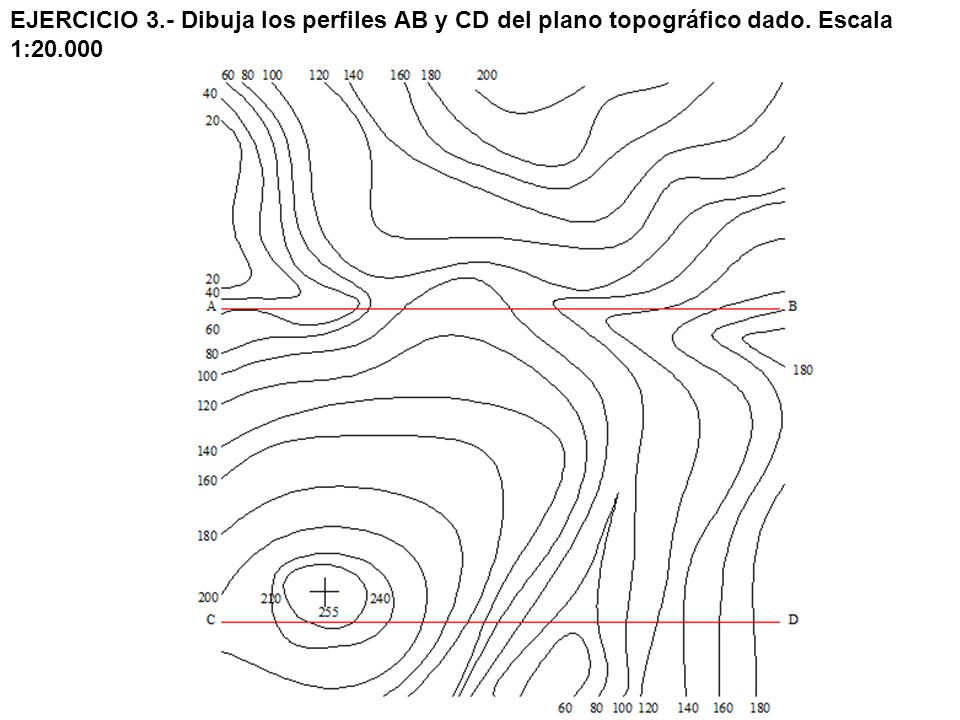

18 EJERCICIO 3. - Dibuja los perfiles AB y CD del plano topográfico dado
EJERCICIO 3.- Dibuja los perfiles AB y CD del plano topográfico dado. Escala 1:20.000

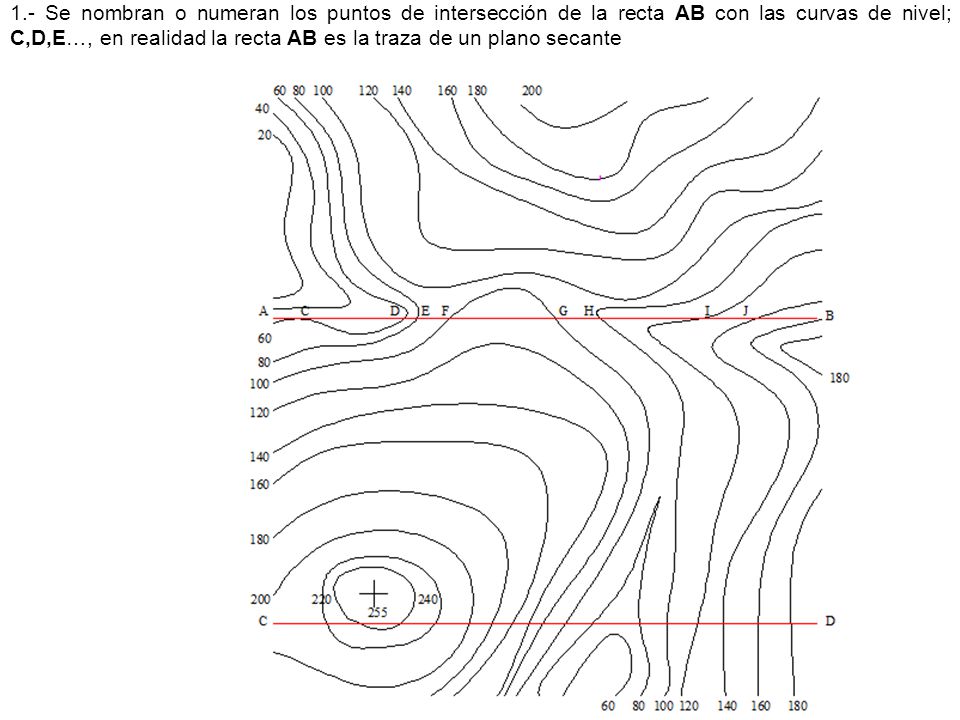

19 1.- Se nombran o numeran los puntos de intersección de la recta AB con las curvas de nivel; C,D,E…, en realidad la recta AB es la traza de un plano secante

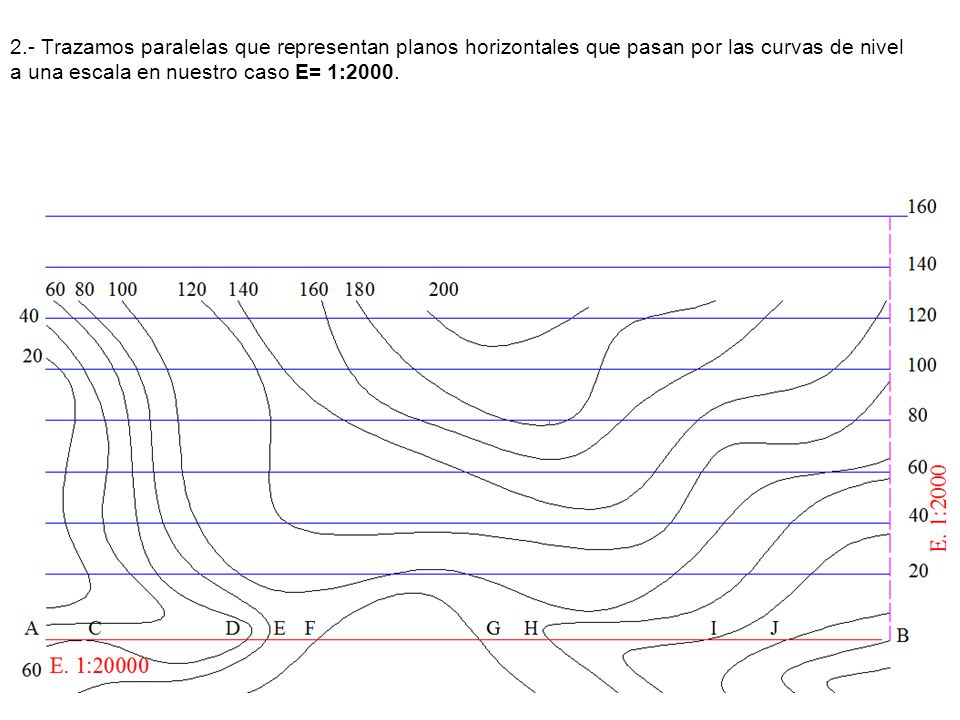

20 2.- Trazamos paralelas que representan planos horizontales que pasan por las curvas de nivel a una escala en nuestro caso E= 1:2000.

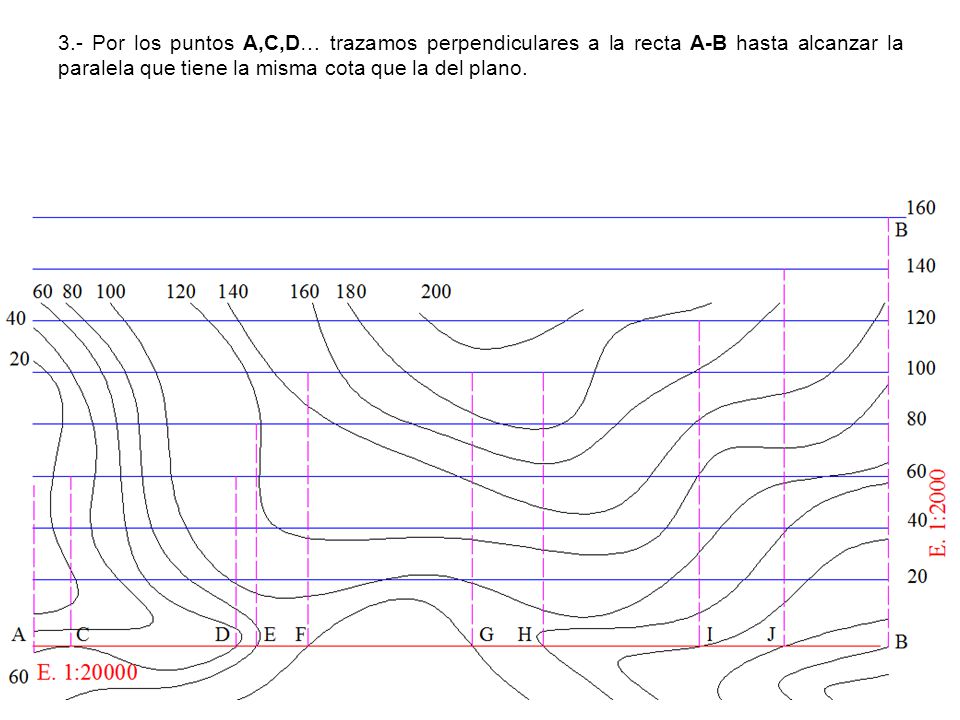

21 3.- Por los puntos A,C,D… trazamos perpendiculares a la recta A-B hasta alcanzar la paralela que tiene la misma cota que la del plano.

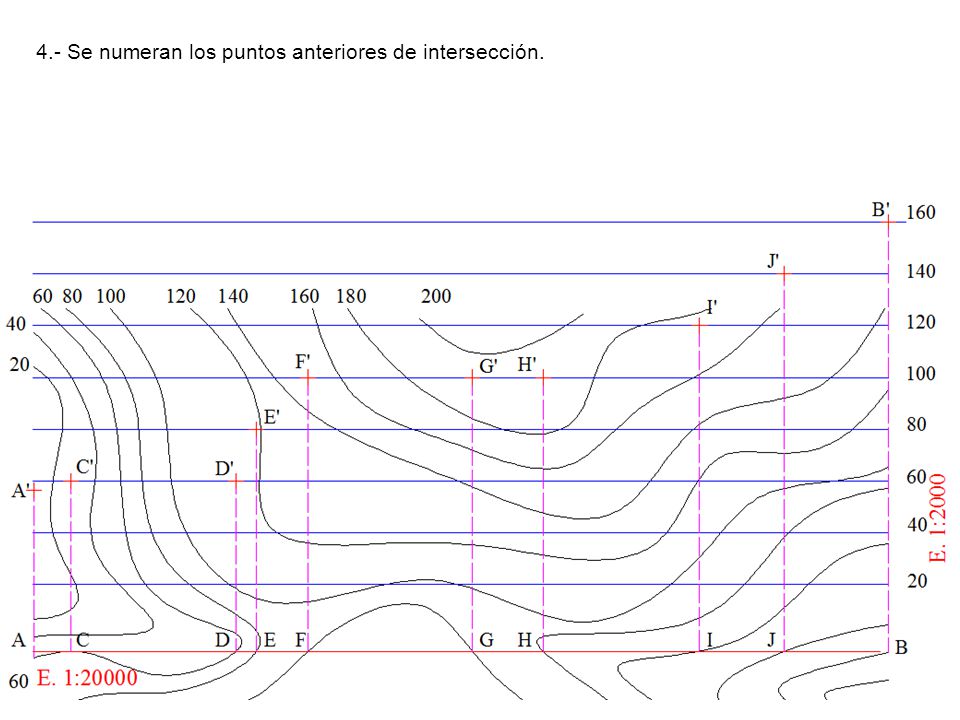

22 4.- Se numeran los puntos anteriores de intersección.

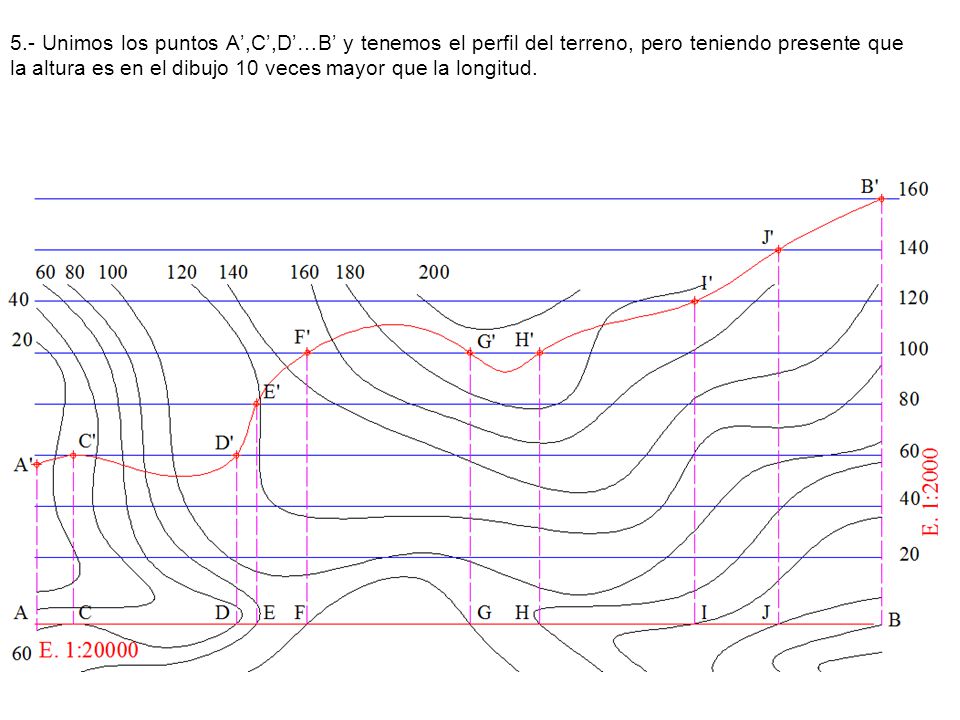

23 5.- Unimos los puntos A’,C’,D’…B’ y tenemos el perfil del terreno, pero teniendo presente que la altura es en el dibujo 10 veces mayor que la longitud.

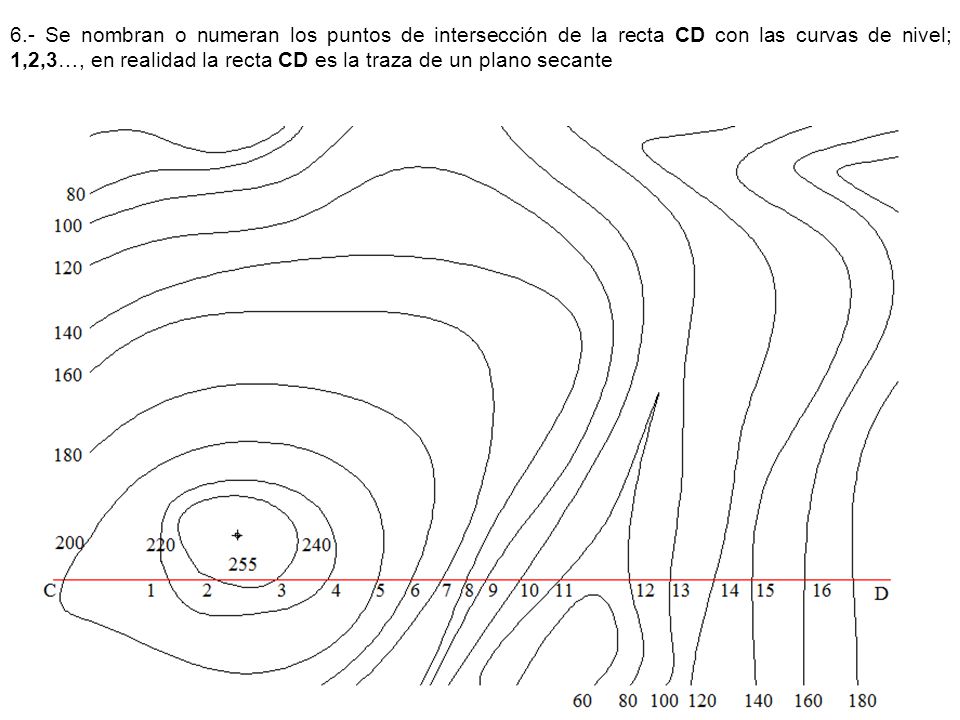

24 6.- Se nombran o numeran los puntos de intersección de la recta CD con las curvas de nivel; 1,2,3…, en realidad la recta CD es la traza de un plano secante

25 7.- Trazamos paralelas que representan planos horizontales que pasan por las curvas de nivel a una escala en nuestro caso E= 1:2000.

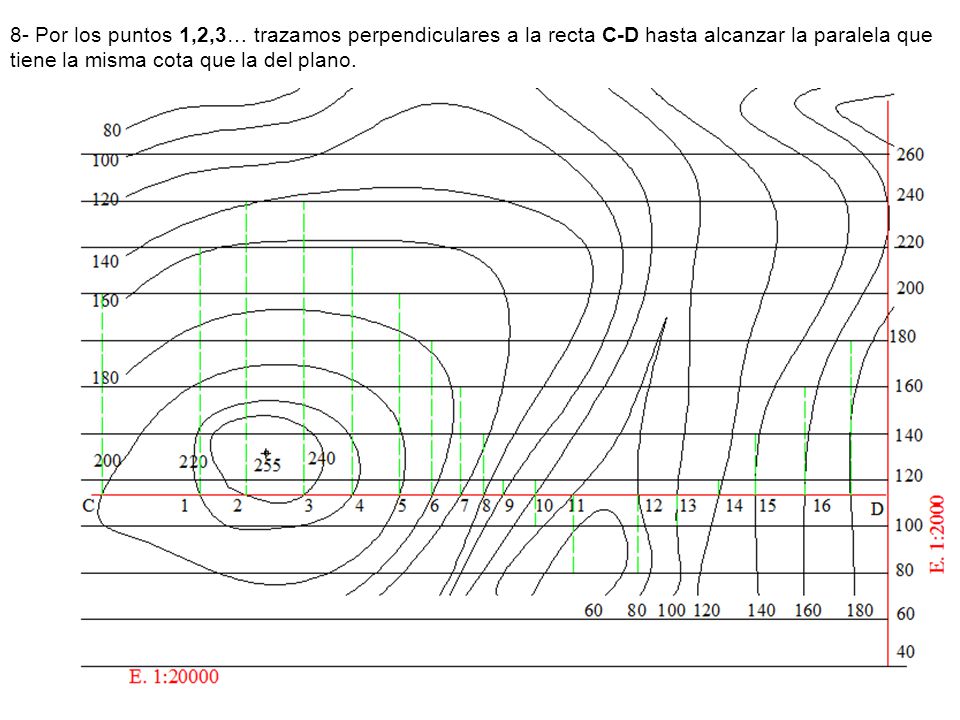

26 8- Por los puntos 1,2,3… trazamos perpendiculares a la recta C-D hasta alcanzar la paralela que tiene la misma cota que la del plano.

27 9- Se numeran los puntos anteriores de intersección.

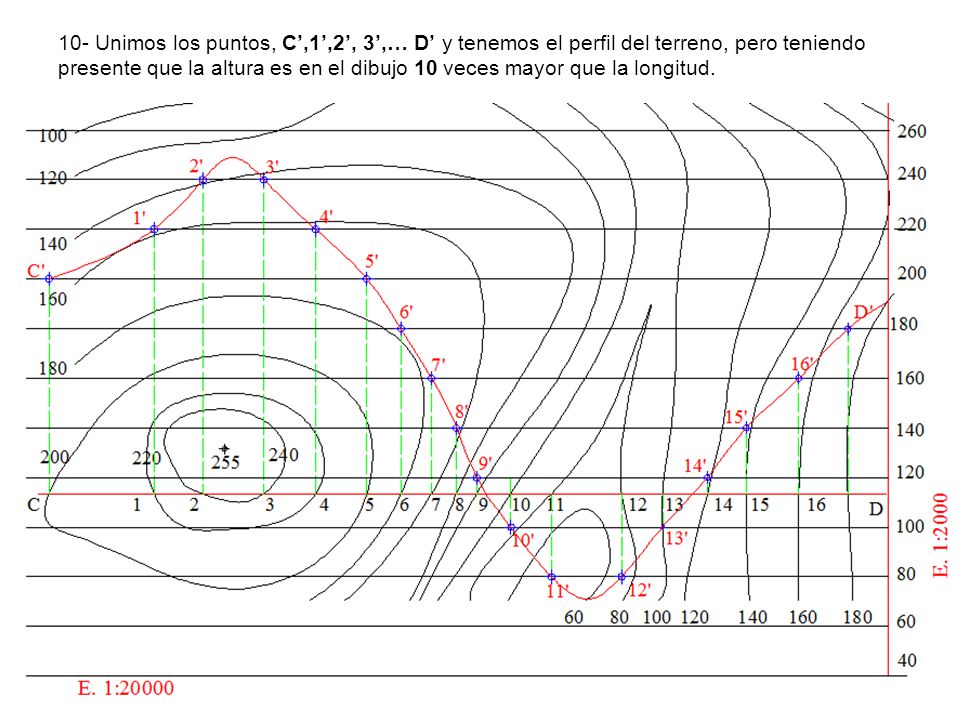

28 10- Unimos los puntos, C’,1’,2’, 3’,… D’ y tenemos el perfil del terreno, pero teniendo presente que la altura es en el dibujo 10 veces mayor que la longitud.
