1 SISTEMA DIÉDRICO Perpendicularidad

2 Ejercicio Nº 1.- Trazar un plano perpendicular a una recta r'-r'' y que pase por un punto dado P'-P''.

3 Se puede hallar el plano de dos maneras mediante una horizontal o mediante una frontal del plano. 1º Trazamos por P'-P'' una horizontal de plano h'-h'' de forma que h'' es paralela a LT y h' perpendicular a r'.

4 2º Hallamos la traza vertical Vh de la horizontal h'-h'' y por esta trazamos α2 perpendicular a r'', desde el punto de corte de α2 con LT trazamos α1 perpendicular a r' y tenemos el plano α1-α2 perpendicular a r'- r'' y que pasa por el punto P'-P''.

5 La otra manera de hallar el plano mediante una frontal del plano. 3º Trazamos por P'-P'' una frontal de plano f'-f'' de forma que f' es paralela a LT y f'' perpendicular a r''.

6 4º Hallamos la traza horizontal HF de la frontal f'-f'' y por esta trazamos α1 perpendicular a r', desde el punto de corte de α1 con LT trazamos α2 perpendicular a r'' y tenemos el plano α1-α2 perpendicular a r'- r'' y que pasa por el punto P'-P''.

7 5º.- Vemos como es igual cualquier procedimiento.

8 Ejercicio Nº 2.- Trazar una recta que pase por un punto dado P'-P'' y sea perpendicular a un plano determinado por dos rectas, que el punto de corte con LT se encuentra fuera de los límites del dibujo.

9 1º Comprobamos que las rectas se cortan, vemos como se cortan en el punto A-A.

10 2º Trazamos un plano auxiliar cualquiera horizontal (paralelo al PH) α2, que corta al anterior según una horizontal h'-h'', que corta a las rectas r'-r'' y s'-s'' en los puntos 1'-1'' y 2'-2''.

11 3º Por P' trazamos la perpendicular t' a h' que es la proyección horizontal de la recta perpendicular a α1.

12 4º Trazamos un plano auxiliar cualquiera paralelo al PV β1, que corta al anterior según una frontal f'- f'', que corta a las rectas r'-r'' y s'-s'' en los puntos 3'-3'' y 4'-4''.

13 5º Por P'' trazamos la perpendicular t'' a h'' que es la proyección vertical de la recta perpendicular a α2.

14 Ejercicio Nº 3.- Trazar una recta que corte a dos rectas dadas r'-r'' y s'-s'' que sea perpendicular a segundo bisector.

15 Trazamos dos planos que pasen por las rectas dadas y sean perpendiculares al 2º bisector. 2º Hallamos las trazas de la recta r'-r'' las trazas del plano tienen que pasar por Vr y Hr por estar la recta contenida en el plano α1- α2, y por el plano α perpendicular a 2º bisector las trazas tienen que estar confundidas por lo tanto no tenemos mas que unir Vr y Hr y tenemos las trazas del plano α1- α2.

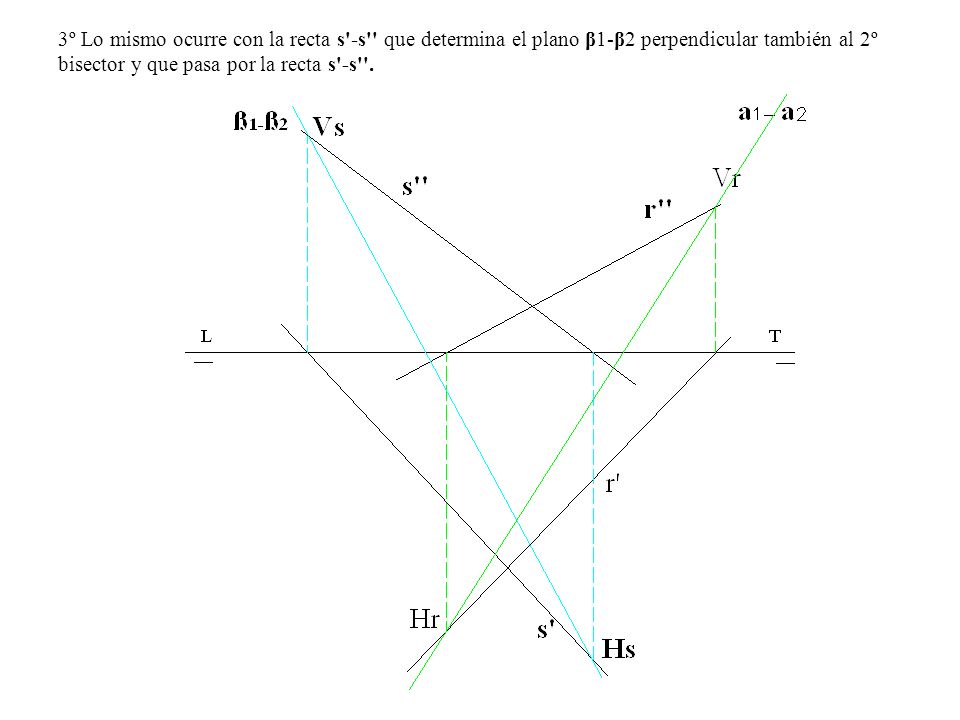

16 3º Lo mismo ocurre con la recta s'-s'' que determina el plano β1-β2 perpendicular también al 2º bisector y que pasa por la recta s'-s''.

17 4º La intersección de ambos planos punto Hi-Vi es un punto del 2º bisector y el punto de corte de los planos y las rectas.

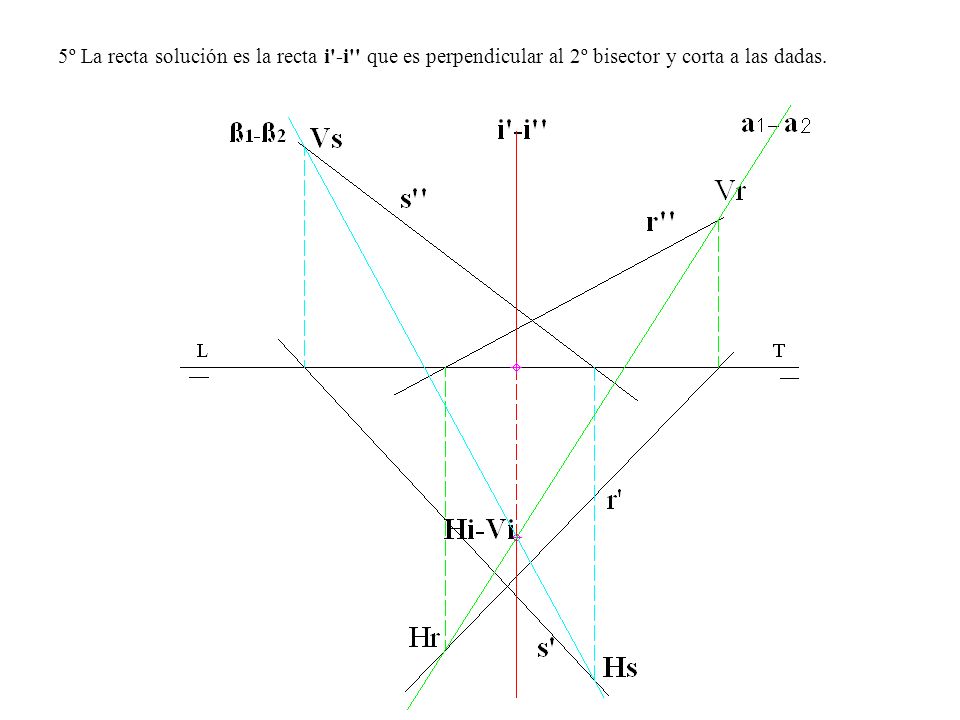

18 5º La recta solución es la recta i'-i'' que es perpendicular al 2º bisector y corta a las dadas.

19 Ejercicio Nº 4º.- Trazar una recta perpendicular a un plano determinado por una frontal f'-f'' y su recta de máxima pendiente r'-r'' y que pase por un punto dado P'-P''.

20 La recta tiene que tener sus proyecciones s' y s'' perpendiculares a las traza horizontal y perpendicular del plano respectivamente. Comprobamos que las rectas se cortan y vemos que el punto de corte de r-s y r-s se encuentran en una perpendicular a LT

21 1º Hallamos las trazas de las rectas r-r y s-s.

22 1º Como r' es perpendicular a la traza horizontal por ser la línea de máxima pendiente l.m.p la proyección horizontal s' tiene que ser paralela a r', luego basta trazar por A' una paralela s' a r'.

23 2º Como f'-f'' es una frontal del plano y su proyección vertical f'' tiene que ser paralela a la traza vertical del plano, la proyección vertical s'' de la recta tiene que ser perpendicular a f'', por lo tanto por A'' trazamos una perpendicular a f''. Y tenemos las proyecciones de la recta perpendicular al plano.

24 Ejercicio Nº 5.- Por un punto dado P'-P'' trazar un plano perpendicular a otro dado.

25 El plano tiene infinitos planos que pasen por el punto P'-P'' y son perpendiculares al plano dado. 1º Trazamos por el punto P'-P'' una recta r'-r'' perpendicular al plano dado, r' perpendicular a α1 y r'' perpendicular a α2.

26 2º Hallamos las trazas Vr y Hr de la recta r'-r'', por Vr por ejemplo trazamos la traza β2, traza vertical del plano pedido donde esta traza corte a LT trazamos la otra traza horizontal β1, que tiene que pasar por Hr.

27 3º.-Según que traza tracemos primero nos sale un plano u otro, por eso tiene infinitas soluciones. Trazamos β2 a continuación trazamos β1 que tiene que pasar por Hr y por el punto de corte de β2 con LT.

28 Ejercicio Nº 6.- Trazar un plano perpendicular a otros dos planos dados α y β y que pase por un punto dado A'-A''.

29 1º Trazamos por el punto A'-A'' dos rectas r'-r'' y s'-s'' perpendiculares a los planos α y β, por A'' trazamos, r''y s'' perpendiculares a α2 y β2 respectivamente y por A' trazamos, r' y s' perpendiculares a α1 y β1 respectivamente.

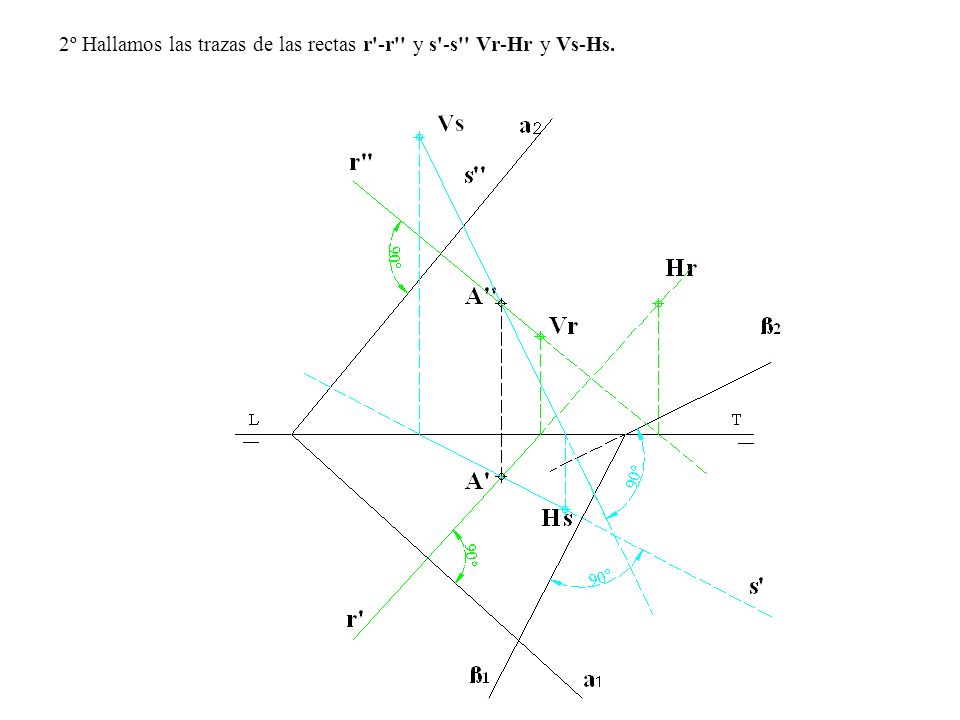

30 2º Hallamos las trazas de las rectas r'-r'' y s'-s'' Vr-Hr y Vs-Hs.

31 3º Unimos las trazas verticales Vr con Vs que nos determina la traza vertical β2 del plano buscado, unimos a continuación las trazas horizontales Hr con Hs y tenemos la traza horizontal β1 del plano buscado, las trazas tienen que cortarse en LT.

32 Ejercicio Nº 7.- Por una recta dada r'-r'' trazar un plano perpendicular a otro plano dado α.

33 El plano tiene que pasar por las trazas de la recta r'-r''. 1º Hallamos las trazas de la recta r'-r'' que son Vr-Hr por las que tienen que pasar β1 y β2.

34 2º Tomamos un punto P'-P'' de la recta r'-r'' y trazamos la recta s'-s'' perpendicular al plano α dado, s' perpendicular a α1 y s'' perpendicular a α2.

35 3º Hallamos las trazas Vs y Hs de la recta s'-s''.

36 4º Unimos las trazas verticales Vr con Vs y obtenemos la traza vertical β2 del plano buscado, unimos ahora Hr con Hs y obtenemos la traza horizontal β1 del plano perpendicular al plano α y que pasa por la recta r'-r''.

37 Ejercicio Nº 8.- Trazar dos planos α y β cuya intersección sea perpendicular a un plano φ dado y que pasen por dos rectas r'-r'' y s'-s''.

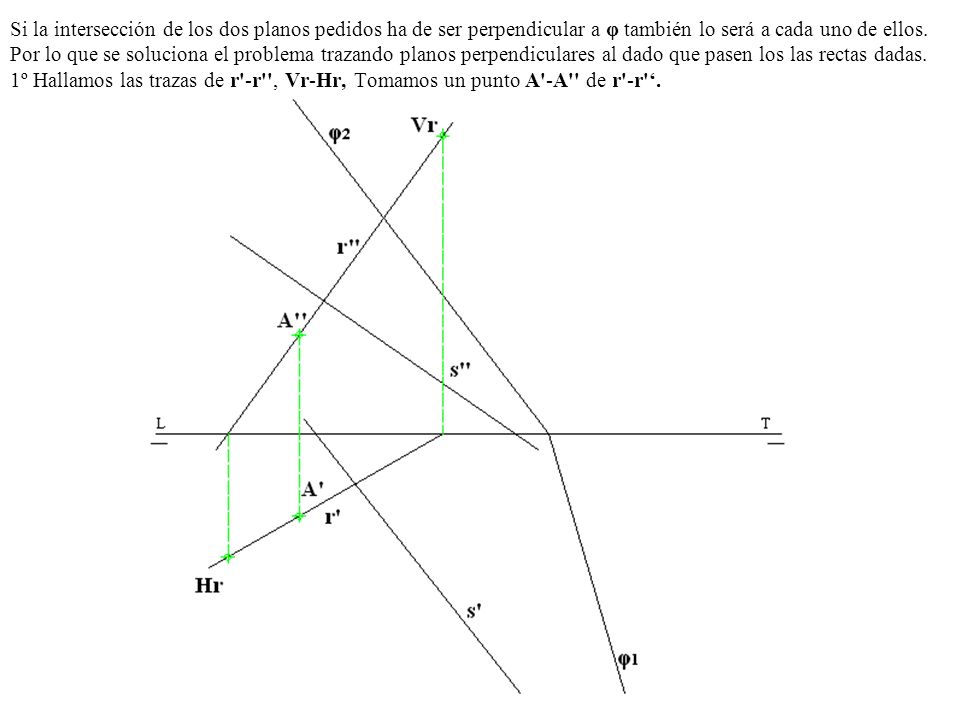

38 Si la intersección de los dos planos pedidos ha de ser perpendicular a φ también lo será a cada uno de ellos. Por lo que se soluciona el problema trazando planos perpendiculares al dado que pasen los las rectas dadas. 1º Hallamos las trazas de r'-r'', Vr-Hr, Tomamos un punto A'-A'' de r'-r'.

39 2º Por el punto A'-A'' de r'-r'' y trazamos la recta m'-m'' perpendicular a el plano φ por A'' trazamos, m'' perpendicular φ2 y por A' trazamos, m' perpendicular a φ1.

40 3º Hallamos las trazas de la recta m'-m'' Vm-Hm. Unimos Vr con Vm y tenemos la traza β2, unimos Hm con Hr y tenemos la traza β1.

41 4º Repetimos el mismo procedimiento con la recta s'-s'' y el punto B'-B'' y la recta perpendicular n'-n', perpendicular a el plano φ por B'' trazamos, n'' perpendicular φ2 y por B' trazamos, n' perpendicular a φ1.

42 5º Hallamos las trazas de la recta n'-n'' Vn-Hn. Unimos Vr con Vn y tenemos la traza β2, unimos Hn con Hr y tenemos la traza β1.

43 6º La intersección de los planos α1-α2 y β1-β2 es la recta i'-i'' que vemos que es perpendicular al plano φ.

44 Ejercicio Nº 9.- Dadas dos rectas r'-r'' y s'-s'' determinar el plano α que determinan ambas rectas y hallar la intersección con un plano perpendicular a α y que pase por el punto dado A'-A''.

45 1º Hallamos el plano que determinan las rectas r'-r'' y s'-s'', para lo que hallamos las trazas de ambas rectas Vr-Hr y Vs.

46 2º Unimos Vr con Vs y obtenemos α2 después por Hr trazamos α1 paralela s' ( por ser una horizontal del plano) y tenemos el plano buscado.

47 3º Para trazar un plano perpendicular que pase por A'-A'' basta trazar la horizontal de plano t'-t'' en la que t' sea perpendicular a s y α1 proyección horizontal de la horizontal s'-s'' plano α cualquier plano que pase por Vt es perpendicular α1.

48 4º Trazamos el plano β1-β2 en que la traza vertical β2 pasa por Vt y la traza horizontal β1 es paralela a t'.

49 5º Hallamos la intersección de los planos α y β, en este caso las trazas horizontales no se corta en el dibujo, por el punto de corte de α2 y β2 trazamos la perpendicular a LT.

50 6º Para determinar el otro punto trazamos un plano auxiliar φ2 que corta a los planos α y β según las horizontales x'-x'' y v'-v'' por el punto de corte de x' y v' pasa la intersección de los planos α y β.

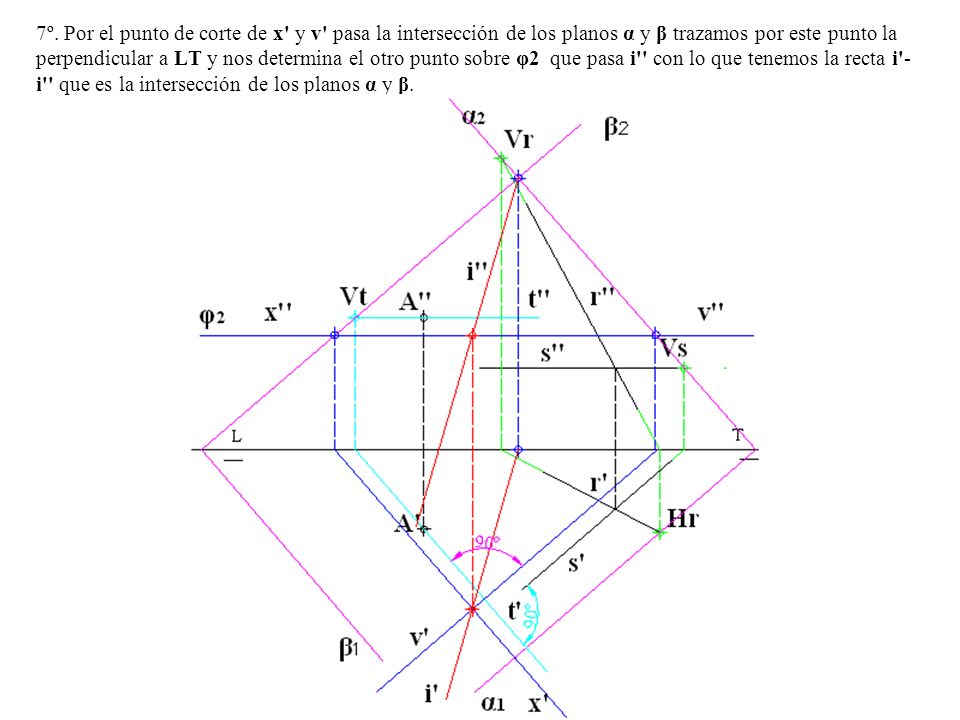

51 7º. Por el punto de corte de x' y v' pasa la intersección de los planos α y β trazamos por este punto la perpendicular a LT y nos determina el otro punto sobre φ2 que pasa i'' con lo que tenemos la recta i'- i'' que es la intersección de los planos α y β.

52 Ejercicio Nº 10.-Dados el punto A'-A'' y la recta r'-r'' y un plano α; Trazar por el punto A'-A'' un plano β perpendicular a la recta r'-r'' y hallar la intersección del plano α y del plano β.

53 1º Por el punto A'-A'' trazamos una recta perpendicular a r'-r'' como ya sabemos tiene que ser una horizontal de plano como la s'-s', en la que s' es perpendicular a r'. Hallamos la traza Vs

54 2º Por Vs trazamos la traza vertical β2 perpendicular a r'' donde corte la traza vertical a LT trazamos β1 perpendicular a r' y por consiguiente paralela a s'.El plano β1- β2 es perpendicular a la recta r-r.

55 3º Para hallar la intersección de los planos α1-α2 y β1-β2 que no se cortan nos auxiliamos de dos planos paralelos a los de proyección φ2 y Ω1 y hallamos sus intersecciones con los planos α1-α2 y β1-β2.

56 4º La intersección del plano φ2 con los planos α1-α2 y β1-β2 son las horizontales m'-m'' y n'- n''que se cortan en el punto B'-B'' que es un punto por el que pasa la intersección i'-i''.

57 4º La intersección del plano Ω1 con los planos α1-α2 y β1-β2 son las frontales t'-t'' y v'-v'' que se cortan en el punto C'-C'' que es el otro punto por el que pasa la intersección i'-i''.

58 5º Unimos B'-B''con C'-C'' y tenemos la intersección i'-i'' de los planos α1-α2 y β1-β2.

59 Ejercicio Nº 11.- Trazar por un punto dado A'-A'' una recta que sea perpendicular a una recta r'-r'' y corte a otra s'-s''.

60 1º Hallamos el plano perpendicular α a la recta r'-r''mediante la horizontal de plano t'-t'' en la que t' es perpendicular a r' determinamos Vt.

61 2º Por Vt trazamos α2 perpendicular a r'' seguidamente trazamos α1 perpendicular a r' por el punto de corte de α2 con LT.

62 3º Determinamos la intersección de la recta s'-s'' con el plano α1-α2 mediante el proyectante horizontal β1-β2 que nos da la intersección i'-i'', el punto de corte de la recta i'-i'' con s'-s'' punto B'-B'' es la intersección de la recta s'-s'' con el plano α1-α2.

63 4º La recta que resulta de unir los puntos A'-A'' con B'-B'' es la recta pedida, que pasa por el punto A'-A'' corta a la recta s'-s'' en el punto B'-B''y como además la recta AB pertenece al plano α1-α2 es perpendicular a la recta r'-r'' por que todas las rectas del plano son perpendiculares a r'-r''.

64 Ejercicio Nº 12.- Dadas dos rectas una frontal f'-f'' y otra de perfil s'-s' determinada por sus trazas determinar una recta que sea perpendicular a las dos rectas dadas.

65 1º Por la recta de perfil s'-s'' trazamos el plano α1-α2 paralelo a la frontal f'-f''. Por Vs trazamos α2 paralela a f'' unimos el punto de corte con LT con Hs y tenemos la traza horizontal α1.

66 2º Por un punto cualquiera A'-A'' de f'-f'' trazamos una recta perpendicular r'-r'' al plano α1-α2.

67 3º Hallamos la intersección de r'-r'' con el plano α1-α2 mediante el proyectante β1-β2 y obtenemos el punto B'-B''.

68 4º Por el punto B'-B''trazamos la paralela n'-n'' a la frontal f'-f'' que corta a la recta de perfil s'-s'' en el punto C'-C''.

69 5º Trazamos por C'-C'' una paralela a la recta r'-r'' que también es perpendicular al plano α1-α2 y obtenemos la recta pedida t'-t'' perpendicular a las dos rectas dadas f'-f'' y s'-s'' que corta a la frontal en el punto I'-I''y a la de perfil en el punto C'-C''.

70 Ejercicio Nº 13.- Dadas dos rectas r'-r'' y s'-s'' cuyas proyecciones verticales son paralelas, trazar la perpendicular común a las dos rectas.

71 Dos rectas que se cruzan forman un sistema único de planos paralelos que son en nuestro caso los proyectantes verticales de las rectas dadas por ser paralelas las proyecciones verticales. 1º Trazamos el proyectante vertical de s'-s', plano α1-α2.

72 2º Desde un punto cualquiera A'-A'' de s'-s'' trazamos la perpendicular t'-t'' al plano α1-α2 que corta en el punto B'-B'' al plano α1-α2.

73 3º Por el punto B'-B'' trazamos la paralela v'-v'' a la recta r'-r'' que corta a la recta s'-s'' en el punto C'-C''.

74 4º Por C'-C'' trazamos la paralela a la recta t'-t'' (A'B'-A''B'') que es la perpendicular común a las dos rectas y además perpendicular al sistema de planos que forman las rectas que son en nuestro caso proyectante verticales. Esta corta a la recta r'-r'' en el punto I'-I''.

75 Ejercicio Nº 14.- Dadas dos rectas r'-r'' y s'-s'' trazar por un punto dado A'-A'' la perpendicular a las dos rectas.

76 Trazamos por el punto A'-A'' dos planos perpendiculares a las rectas dadas r'-r''y s'-s'', la intersección de ambos planos es la perpendicular a las dos rectas, pues todas las rectas de un plano son perpendiculares a cada una de las rectas y la intersección como pertenece a los dos planos es perpendicular a las dos rectas. 1º Por el punto A'-A'' tazamos las frontales t'-t'' y f'-f'' perpendiculares a r'-r'' y a s'-s'' respectivamente.

77 2º Hallamos la traza Ht y por ella trazamos β1 perpendicular a r', desde el punto de corte con LT trazamos β2 perpendicular a r'' el plano β1-β2 es perpendicular a la recta r'-r''.

78 3º Hallamos la traza Hf y por ella trazamos α1 perpendicular a f', desde el punto de corte con LT trazamos α2 perpendicular a f'' el plano α1-α2 es perpendicular a la recta s'-s''.

79 4º Hallamos la intersección de los planos α1-α2 y β1-β2 recta i'-i'' que comprobamos que pasa por el punto A'-A''.

80 Ejercicio Nº 15.- Por el punto P dado trazar un plano γ perpendicular a los dos planos α y β dados de trazas verticales paralelas.

81 1º Por el punto P trazamos una perpendicular a los planos. Por P' trazamos la recta r' perpendicular a α1 y por A'' la recta r'' perpendicular α2.

82 2º Por P' trazamos la recta s' perpendicular a β1 y por A'' la recta s'' perpendicular β2.

83 4º Hallamos las trazas Hr y Vr de la recta r=r'-r''.

84 5º Hallamos la traza Hs de la recta s=s'-s''.

85 6º Unimos Hr y Hs y obtenemos la traza horizontal γ1 del plano pedido, unimos el punto de corte de la traza horizontal con la LT y Vr y obtenemos la otra traza vertical γ2 del plano γ que como es lógico es perpendicular a las trazas de los otros planos.

86 Ejercicio Nº 16.- Por una recta r =r'-r'' trazar un plano β perpendicular a un plano dado α paralelo a la LT.

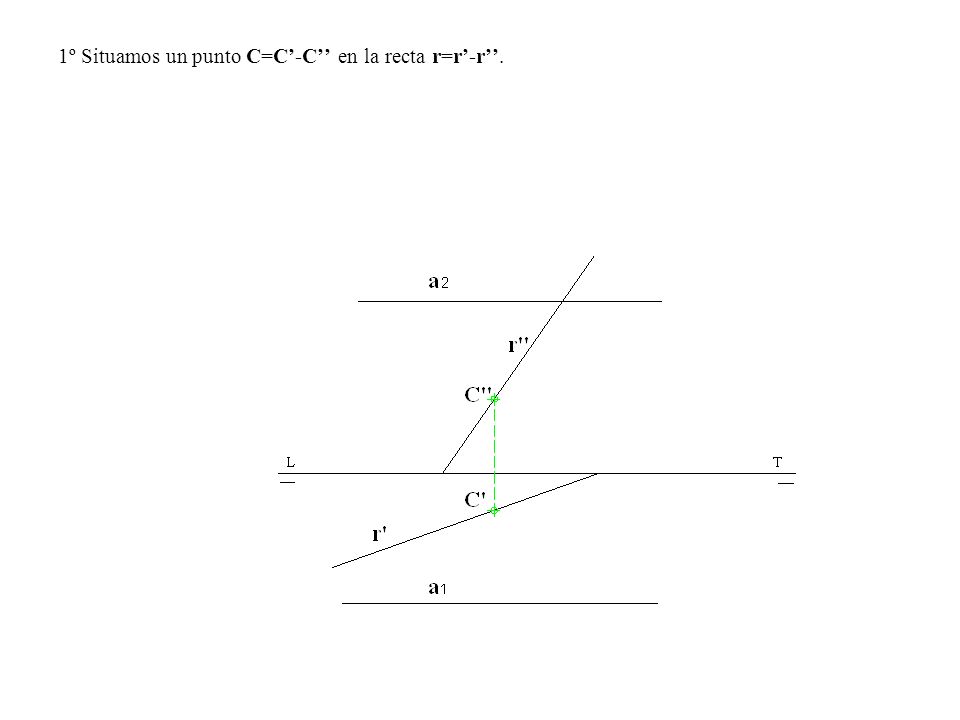

87 1º Situamos un punto C=C-C en la recta r=r-r.

88 2º Por el punto C=C-C trazamos una recta s=s-s perpendicular a la recta r=r-r.

89 3º Hallamos la 3º proyección α3 del plano α.

90 4º Hallamos la 3º proyección C del punto C.

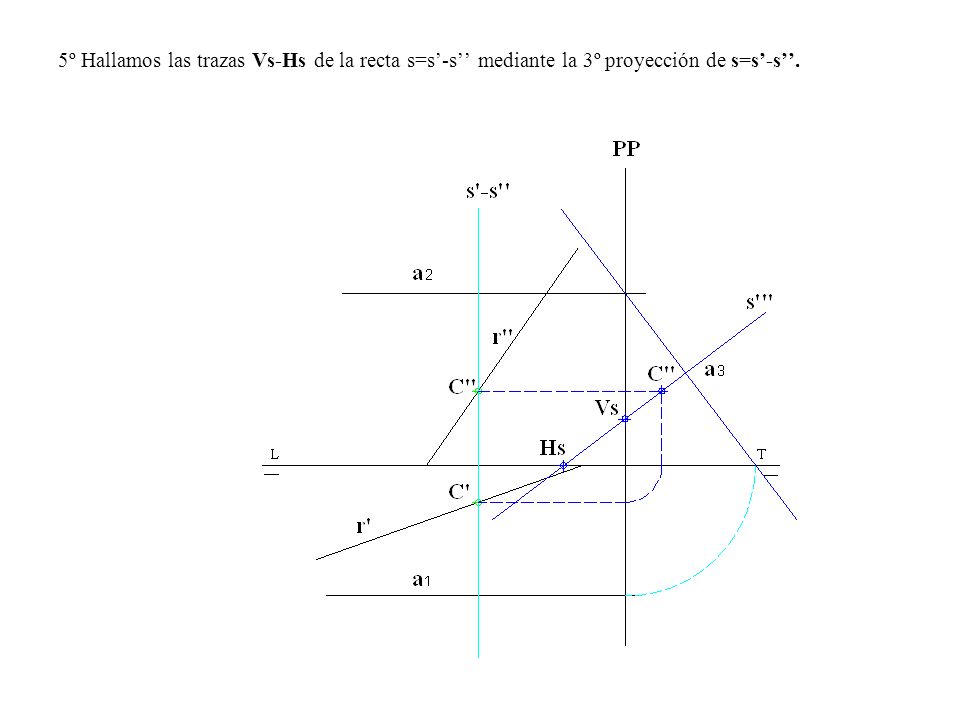

91 5º Hallamos las trazas Vs-Hs de la recta s=s-s mediante la 3º proyección de s=s-s.

92 6º Hallamos las trazas Vs-Hs de la recta s=s-s.

93 7º Hallamos las trazas Vr-Hr de la recta r=r-r.

94 8º El plano solución es el determinado por las rectas r=r-r y s=s-s. Unimos las trazas Vr-VS y obtenemos la traza β2 a continuación unimos Hr-Hs y obtenemos la traza β1 del plano.
