A veces distinguir si algo es discreto o continuo no es tan claro.

Presentación del tema: "A veces distinguir si algo es discreto o continuo no es tan claro."— Transcripción de la presentación:

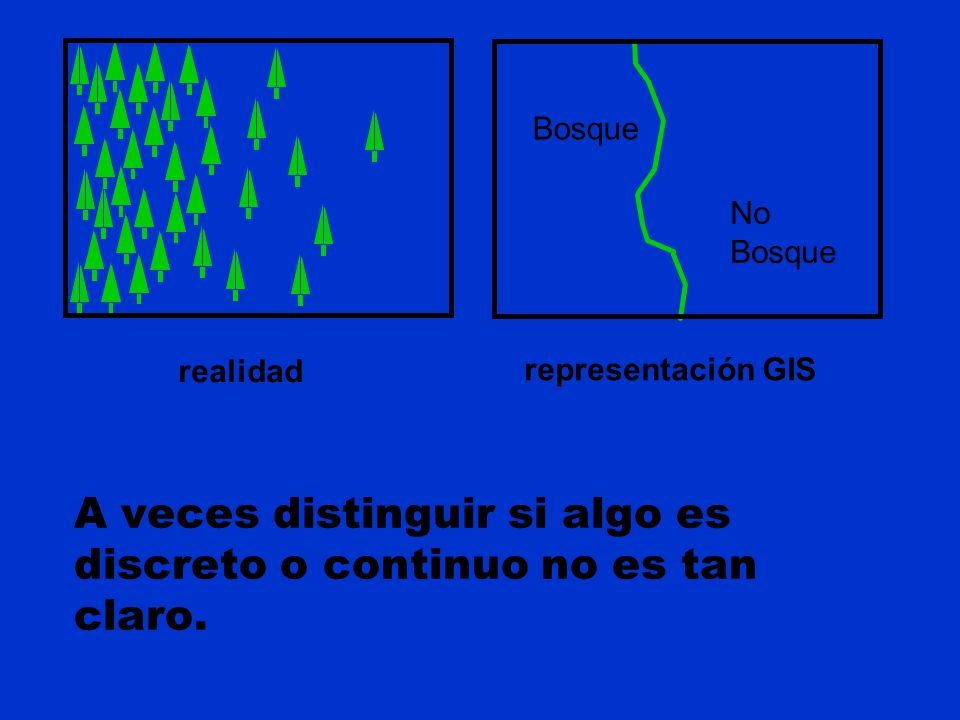

1 A veces distinguir si algo es discreto o continuo no es tan claro.
Bosque No Bosque realidad representación GIS A veces distinguir si algo es discreto o continuo no es tan claro.

2 Estructura de los datos en un SIG
En un SIG las propiedades estructurales y funcionales de la superficie terrestre pueden descomponerse y representarse en diferentes capas (mapas temáticos o layers) SIG

3 TIPOS Estructura de los datos en un SIG
RASTER VECTORIAL En las diferentes capas los datos pueden ser almacenados de diferentes formas

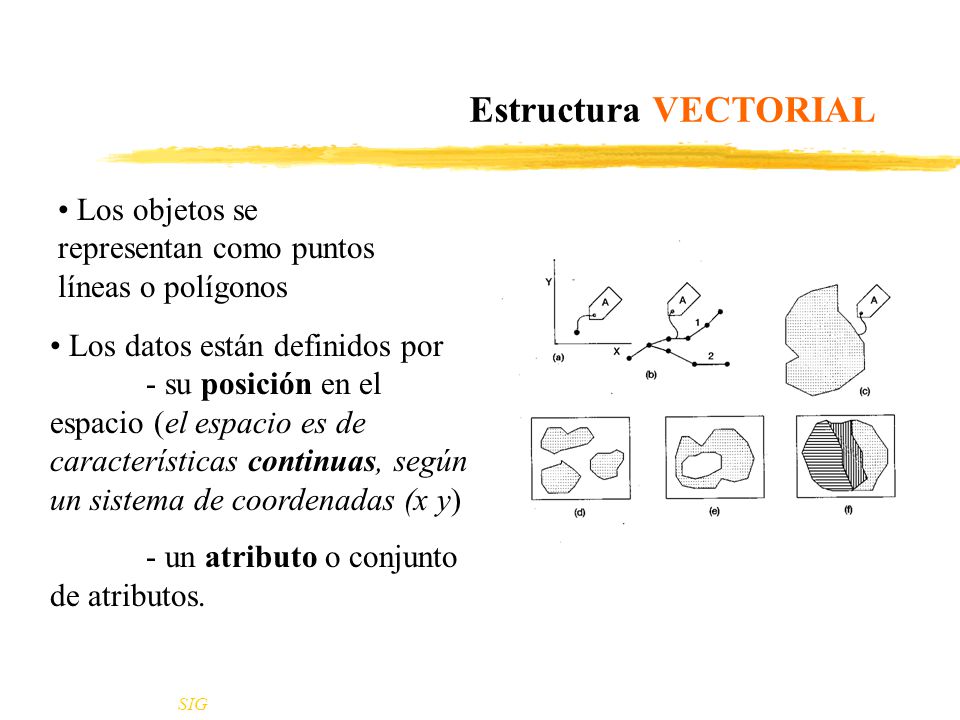

4 Estructura VECTORIAL Los objetos se representan como puntos líneas o polígonos Los datos están definidos por - su posición en el espacio (el espacio es de características continuas, según un sistema de coordenadas (x y) - un atributo o conjunto de atributos. SIG

5 Estructura VECTORIAL y 2 1 x 1 0.55 0.75 0.45 0.87 0.47 1.10 0.56 1.90
y 2 1 x SIG

6 SISTEMA DE REPRESENTACION
ENTIDADES ATRIBUTOS Dirección Nomenclatura catastral Contribución territorial Superficie Cantidad de unidades funcionales Revestimiento exterior

7 ¿Cómo se representan? Normalmente un identificador, también llamado etiqueta reconoce cada objeto. Las etiquetas distinguen los rasgos geográficos del mismo tipo, una ciudad de otra, un río de otro, etc. Son únicas y proveen el mecanismo por el cual se unen el objeto representado con sus características descriptivas o atributos.

8 Puntos, Líneas y Polígonos: Sus atributos
50 m 20 m y x Ruta 7 y 20% y 40% Ruta 3 x x SIG

9 REPRESENTACIÓN DE UNIDADES DE OBSERVACIÓN
PUNTOS Los puntos son los elementos espaciales más sencillos y se utilizan para representar aquellas entidades que son demasiado pequeñas para ser representados como áreas Postes telegráficos, árboles, lotes, ciudades en escala 1: LINEAS Las líneas son utilizadas para representar aquellas entidades en la el ancho se desprecia. Subterráneo, ríos, calles. AREAS Las áreas representan observaciones donde la superficie es una variable significativa. Lotes, ciudades, áreas naturales. REDES Una red puede ser pensada como una serie de líneas interconectadas a través de las cuales fluye información. Redes ferroviarias, de electricidad, redes naturales (ríos) SUPERFICIES Elemento para el cual en cualquier posición hay un valor particular Z Elevación del terreno, isobaras, temperaturas, precipitaciones anules

10 Estructura VECTORIAL y 2 1 x 1 0.55 0.75 0.45 0.87 0.47 1.10 0.56 1.90
y 2 1 ID sup (km2) tipo de bosques altura cobertura suelo 1 15 sauce 80 limoso 2 24.6 alamo 10.5 75 arcilloso 3 33.4 sauce-alamo 13 50 limo-arc 4 17 8 arenoso n x SIG

11 ORGANIZACIÓN DE LA INFORMACIÓN
En una base de datos, las tabla guardan datos sobre un tema especifico. Las tablas están compuesta por filas y columnas. UNIDADES FUNCIONALES SECCION LOTES CONTRIBUYENTES MANZANAS

12 ORGANIZACIÓN DE LA INFORMACIÓN
Cada fila es un registro. Cada registro debe contener información de una sola unidad de análisis. BASE DE PERSONAS ANA REGISTRO 1 PABLO REGISTRO 2 REGISTRO 3 JUAN REGISTRO 4 REGISTRO 5 REGISTRO 6 REGISTRO REGISTRO 7

13 ORGANIZACIÓN DE LA INFORMACIÓN
Las columnas se denominan campos. Guardan los atributos del registro. La primera línea de las columnas equivale al nombre del campo. Debe ser único e inequívoco. La información por campo debe ser del mismo tipo. BASE DE PERSONAS 1 CAMPO 2 CAMPO 3 CAMPO NOMBRE IDIOMAS ESTATURA NOMBRE DEL CAMPO CAMPO

14 TEXTOS NÚMEROS DATO LÓGICOS FECHA Y HORA

15

16 ORGANIZACIÓN DE LA INFORMACIÓN
La información se guarda en cada celda. NOMBRE IDIOMAS ESTATURA DATO

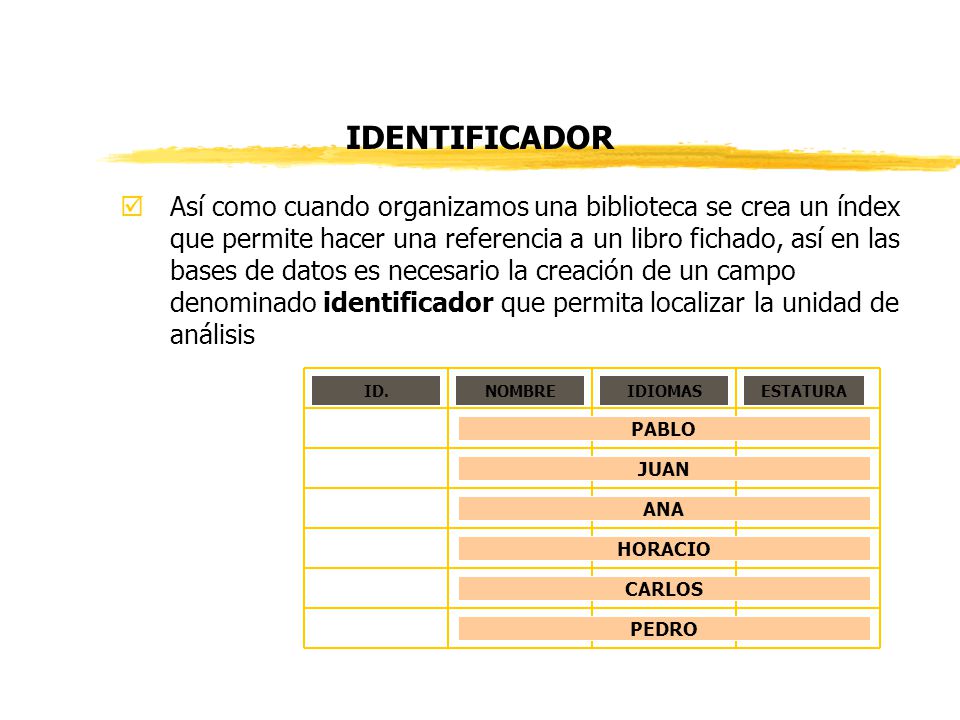

17 IDENTIFICADOR Así como cuando organizamos una biblioteca se crea un índex que permite hacer una referencia a un libro fichado, así en las bases de datos es necesario la creación de un campo denominado identificador que permita localizar la unidad de análisis ID. REGISTRO 4 HORACIO CARLOS REGISTRO 3 REGISTRO 2 PEDRO ANA PABLO JUAN NOMBRE IDIOMAS ESTATURA

18 IDENTIFICADOR Es un campo con valores exclusivos.
En ningún momento dos filas de la base de datos pueden tener el mismo valor IDENTIFICADOR Tabla de flora NOMBRE TIPO ESPECIE IDENTIFICADOR Tabla de contribución patrimonial PARTIDA VALOR DIRECCION IDENTIFICADOR Tabla de Esculturas AUTOR NUMERO NOMBRE

19 RELACIONES ENTRE TABLAS
UNIDADES FUNCIONALES SECCION LOTES CONTRIBUYENTES MANZANAS

20 RELACIONES ENTRE TABLAS
Las Tablas se relacionan a través de identificadores Nombre Documento Dirección CUIT Documento Tabla de Registro Nacional de las Personas Tabla de la DGI Jubilación Documento Tabla de jubilaciones

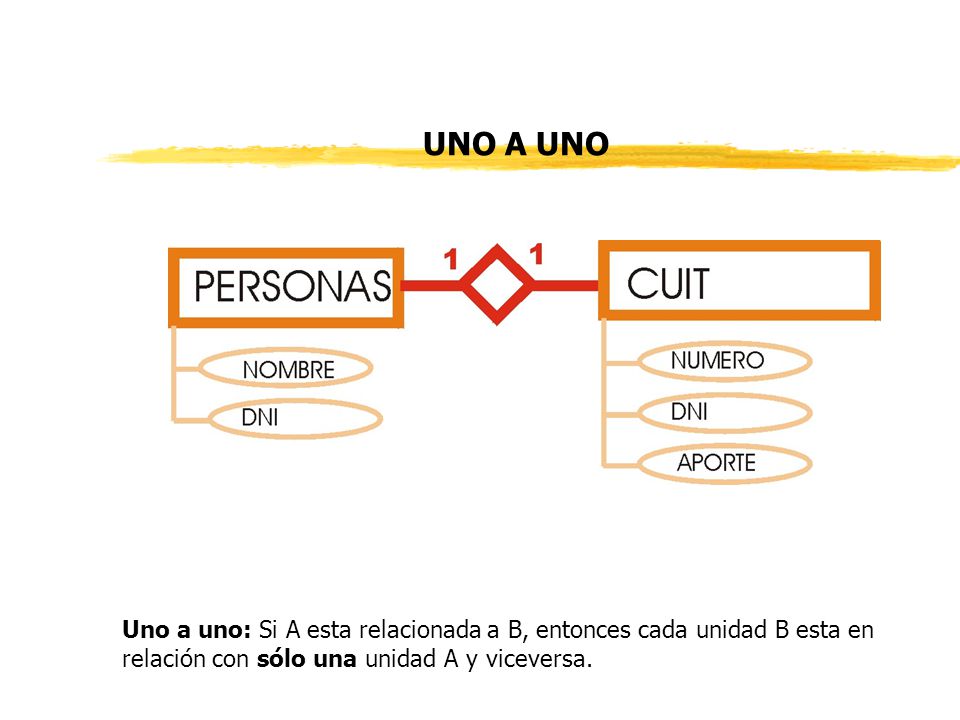

21 UNO A UNO Uno a uno: Si A esta relacionada a B, entonces cada unidad B esta en relación con sólo una unidad A y viceversa.

22 Tabla de Registro Nacional de las Personas
UNO A UNO Documento NOMBRE Documento DIRECCION CUIT Daniel Juan Luis Tabla de Registro Nacional de las Personas Tabla de DGI

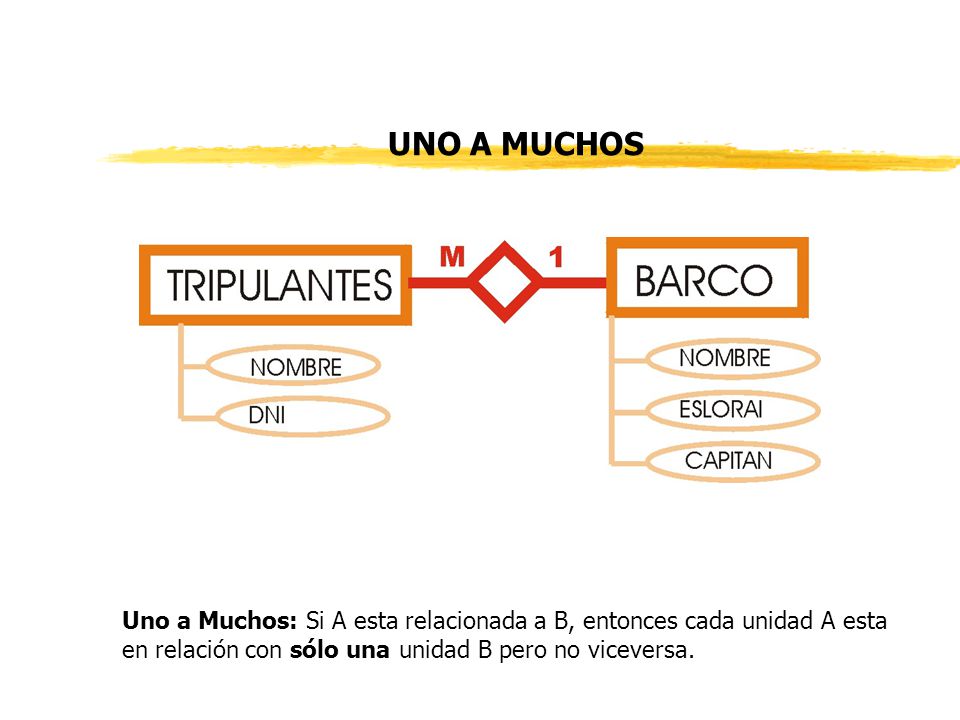

23 UNO A MUCHOS Uno a Muchos: Si A esta relacionada a B, entonces cada unidad A esta en relación con sólo una unidad B pero no viceversa.

24 UNO A MUCHOS Tabla de Barcos Tabla de Tripulantes Nombre Documento
Eslora Barco BARCO Capitán Daniel Libertad OSN Libertad PEREZ Juan Libertad 25.89 Fragata Gómez Luis Libertad 35.90 Argentina Alvarez Tabla de Barcos Tabla de Tripulantes

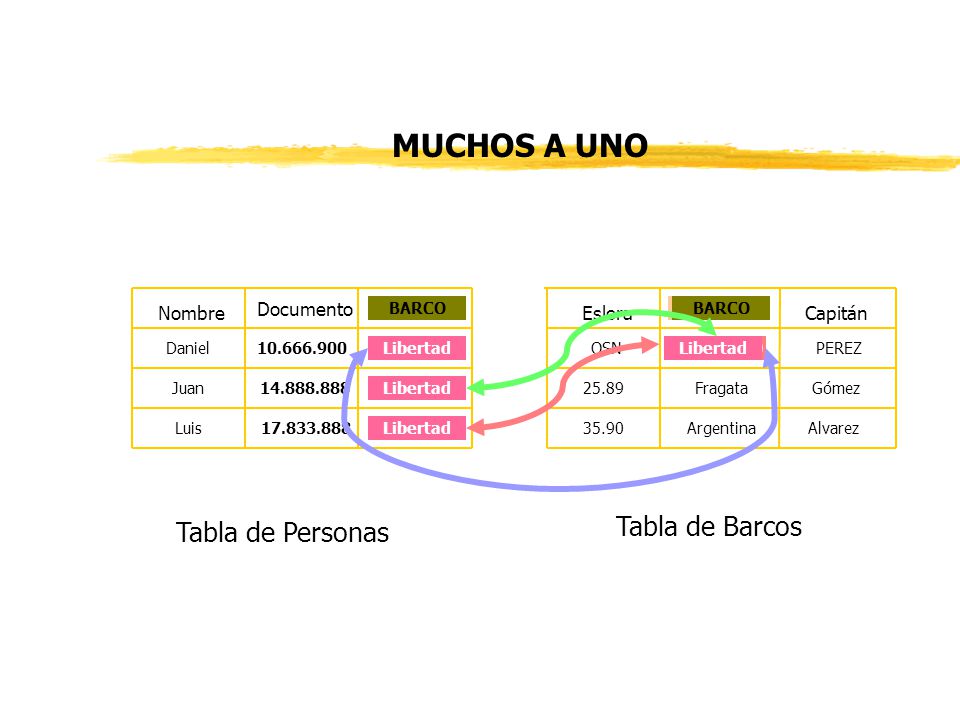

25 MUCHOS A UNO Tabla de Barcos Tabla de Personas Nombre Documento Barco
Eslora Barco BARCO Capitán Daniel Libertad OSN Libertad PEREZ Juan Libertad 25.89 Fragata Gómez Luis Libertad 35.90 Argentina Alvarez Tabla de Barcos Tabla de Personas

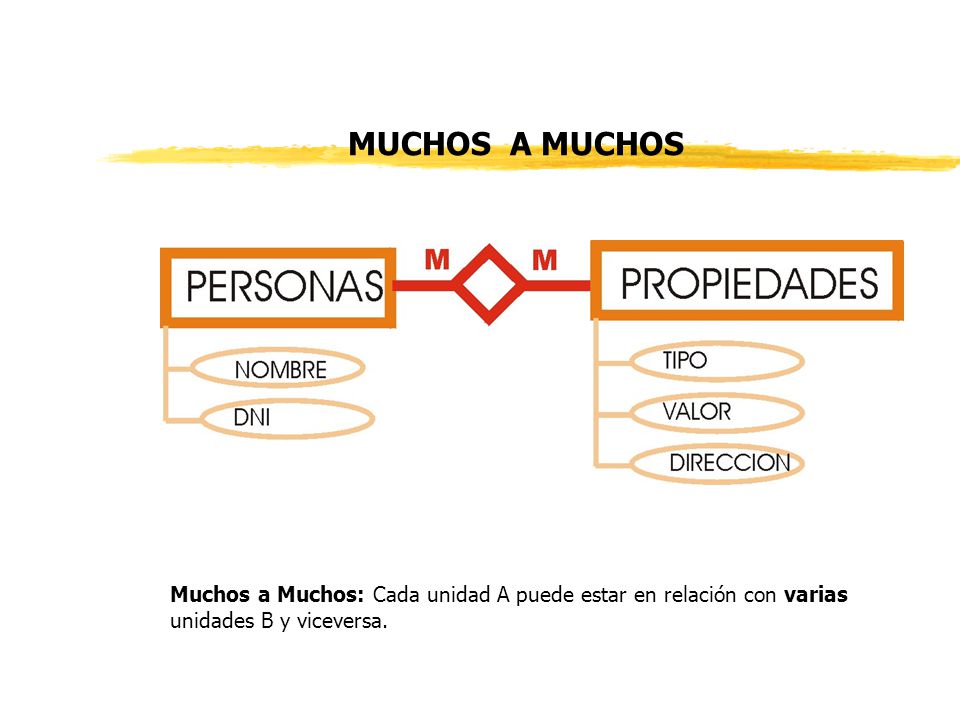

26 MUCHOS A MUCHOS Muchos a Muchos: Cada unidad A puede estar en relación con varias unidades B y viceversa.

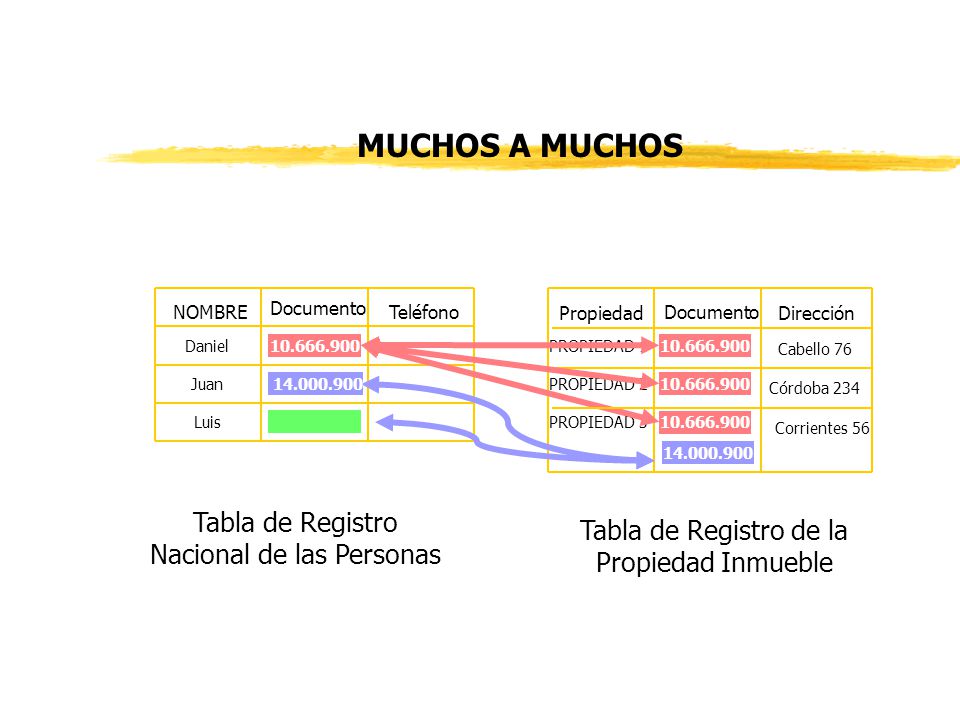

27 MUCHOS A MUCHOS Tabla de Registro Nacional de las Personas
NOMBRE Documento Teléfono Propiedad Documento Dirección Daniel PROPIEDAD 1 Cabello 76 Juan PROPIEDAD 2 Córdoba 234 Luis PROPIEDAD 3 Corrientes 56 Tabla de Registro Nacional de las Personas Tabla de Registro de la Propiedad Inmueble

28 Estructura RASTER El espacio en dos dimensiones en el cual son representados los datos geográficos NO es continuo (pero cuantificable). Consiste en un arreglo de celdas en una grilla donde cada celda es referenciada por un número de fila y de columna. El valor en cada celda corresponde a un número que representa el valor o tipo de un atributo. SIG

29 ARCHIVO BINARIO

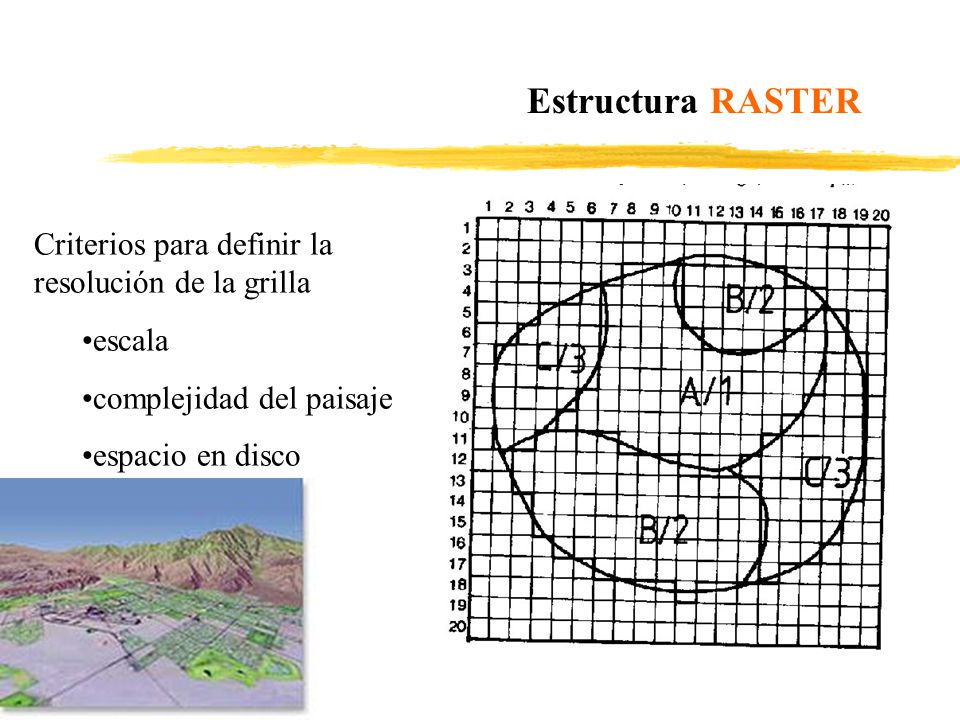

30 Estructura RASTER Criterios para definir la resolución de la grilla
escala complejidad del paisaje espacio en disco SIG

31 Estructura RASTER Cada grilla contiene UN solo tema.
Tipo de suelo Cada grilla contiene UN solo tema. Facilita la superposición de mapas temáticos y las operaciones entre los mismos % suelo desnudo Pendiente del terreno SIG

32 VECTOR VS RASTER VENTAJAS
ajustada representación de objetos y fenómenos estructura de datos compacta salida gráfica de alta calidad DESVENTAJAS estructura de datos compleja dificultad para superponer o hacer operaciones entre mapas dificultad en hacer simulaciones porque cada entidad tiene características topológicas particulares ARCVIEW, ARCINFO DESVENTAJAS pérdida de información en relación al tamaño de las celdas estructura de datos voluminosa salida gráfica de menor calidad VENTAJAS estructura de datos simple facilidad para superponer o hacer operaciones entre mapas facilidad para hacer simulaciones porque cada unidad espacial tiene el mismo tamaño y forma ERDAS, IDRISI, PCI, ENVI, EARTHMAPER

33 Preguntas en un SIG Dónde está el objeto a?
Donde esta a en relación a b? Cuál es la frecuencia de aparición del objeto a a lo largo de la transecta x-y Cuán grande es a? (perímetro área etc.) Cuál es el área en la cual se cumplen un x conjunto de requerimientos en forma simultanea? Cuál es la trayectoria de menor costo entre dos puntos? Estimar o simular el efecto del proceso P a lo largo del tiempo T en un escenario S etc.
