1 VÍCTOR REDONDO GONZÁLEZ D.N.I

2 Índice Introducción - Definición -OGC -Objetivo -Entidades geográficas Servicios del nomenclátor -Get Capabilities -Describe Feature Type -Get Feature Norma ISO-19112

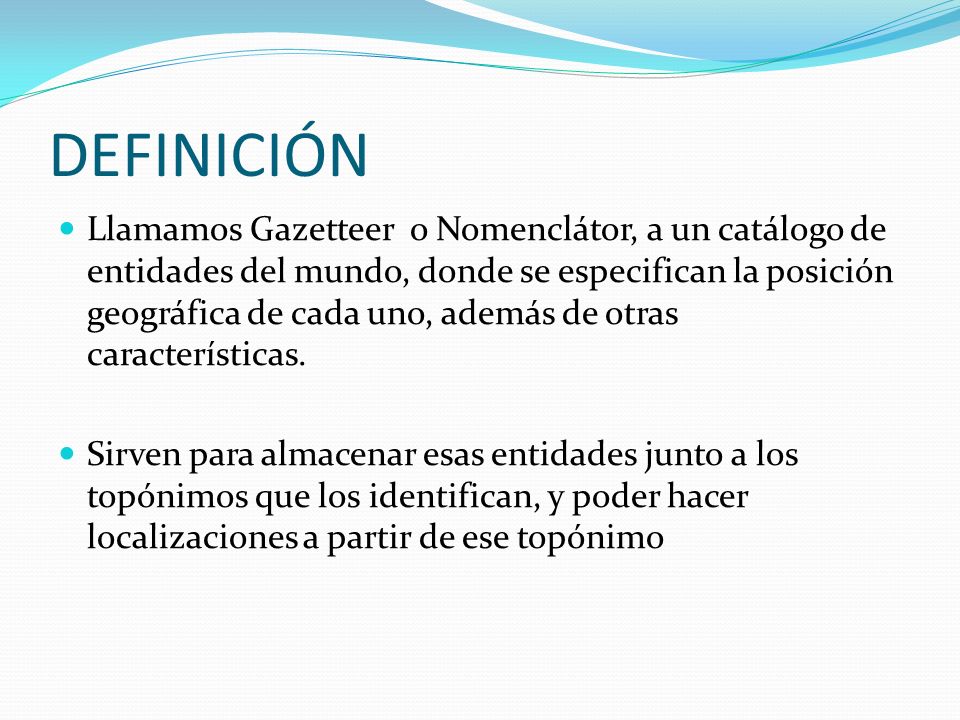

3 DEFINICIÓN Llamamos Gazetteer o Nomenclátor, a un catálogo de entidades del mundo, donde se especifican la posición geográfica de cada uno, además de otras características. Sirven para almacenar esas entidades junto a los topónimos que los identifican, y poder hacer localizaciones a partir de ese topónimo

4 OGC Open Geospacial Consortium es el organismo encargado de definir los estándares abiertos e interoperables de los SIG y la Web. WFS (Web Feature Service) es el estándar creado para poder interactuar con los mapas servidos por WMS (Web Map Service) El servicio que implementa los gazetteer se llama WFS-G

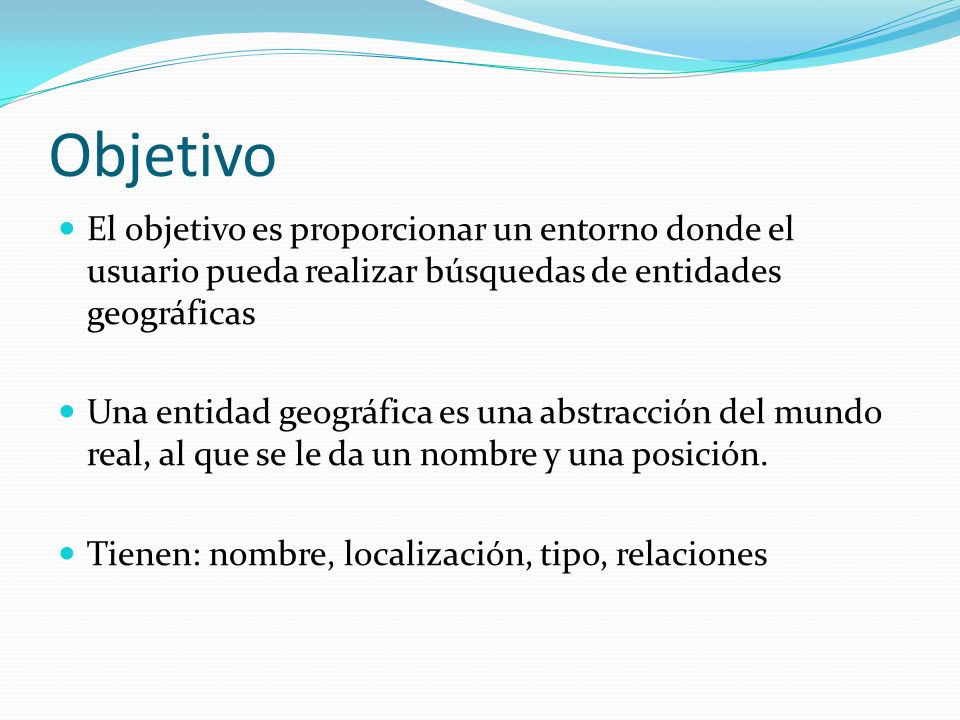

5 Objetivo El objetivo es proporcionar un entorno donde el usuario pueda realizar búsquedas de entidades geográficas Una entidad geográfica es una abstracción del mundo real, al que se le da un nombre y una posición. Tienen: nombre, localización, tipo, relaciones

6 Entidades geográficas Nombre: es el topónimo utilizado para su identificación. Puede ser que no exista unicidad, por lo que será necesario utilizar tesauros Localización: son las coordenadas de la entidad. Permite situarlo en el mapa Tipo: indica de qué se trata. Ciudad, provincia, montaña, rio… Relaciones: señala que relaciones tiene con otras entidades.

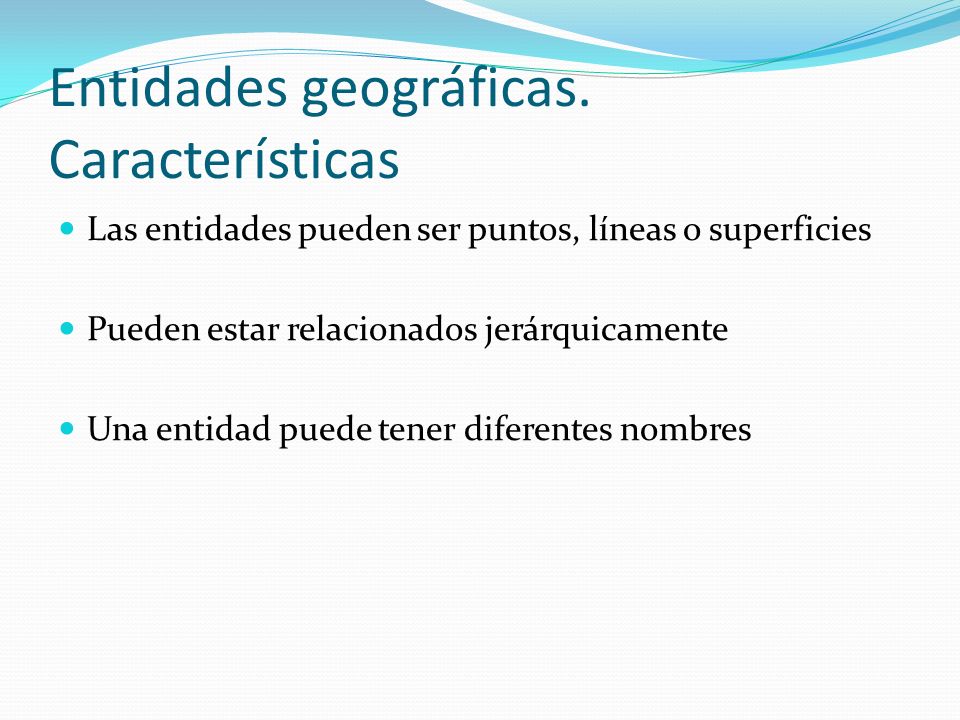

7 Entidades geográficas. Características Las entidades pueden ser puntos, líneas o superficies Pueden estar relacionados jerárquicamente Una entidad puede tener diferentes nombres

8 Servicios del nomenclátor Devuelve una o mas entidades en respuesta a una consulta solicitada en la red Operaciones: -Get Capabilities -Describe Feature Type -Get Feature

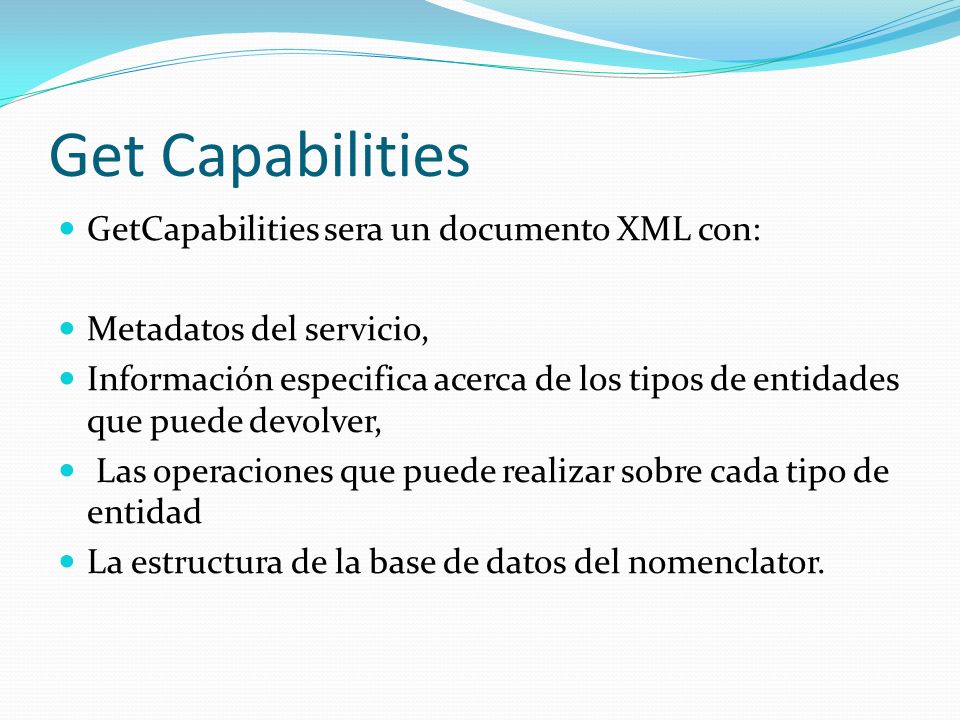

9 Get Capabilities GetCapabilities sera un documento XML con: Metadatos del servicio, Información especifica acerca de los tipos de entidades que puede devolver, Las operaciones que puede realizar sobre cada tipo de entidad La estructura de la base de datos del nomenclator.

10 Get Capabilities

11

12 Describe Feature Type Devuelve un conjunto de esquemas XML, que forman un documento GML Define los tipos de entidad listados en la petición Contiene varios elementos que codifican los tipos de entidad que va a definir Ofrece la estructura de los tipos de fenómeno que el servicio ofrece

13 Describe Feature Type

14 Get Feature Responde con un documento GML según el esquema generado por la operación Describe Feature Type Ejemplo de petición:

15 Get Feature

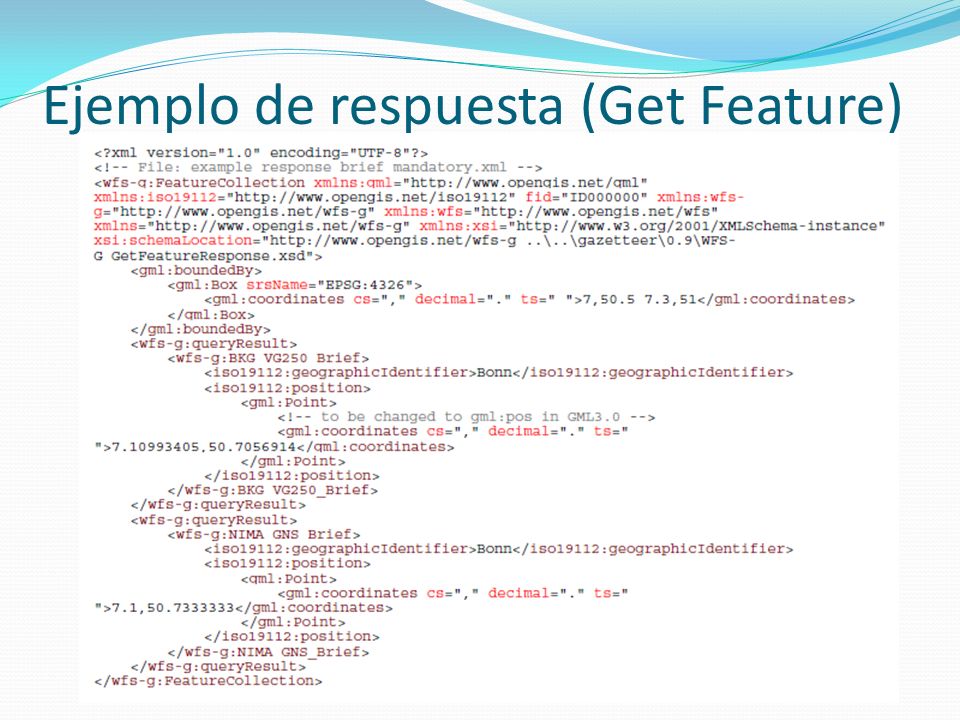

16 Ejemplo de respuesta (Get Feature)

17 Norma ISO Esta norma establece como se debe establecer un Sistema de Referencia basado en Identificadores Geográficos. Objetivos: -ofrecer a los productores de datos la capacidad de definir sistemas de referencia espacial que utilicen identificadores geográficos con los que poder satisfacer a los usuarios que los utilizan -dar soporte a las referencias espaciales indirectas utilizadas en abundantes conjuntos de datos como son, por ejemplo, los de índole estadística

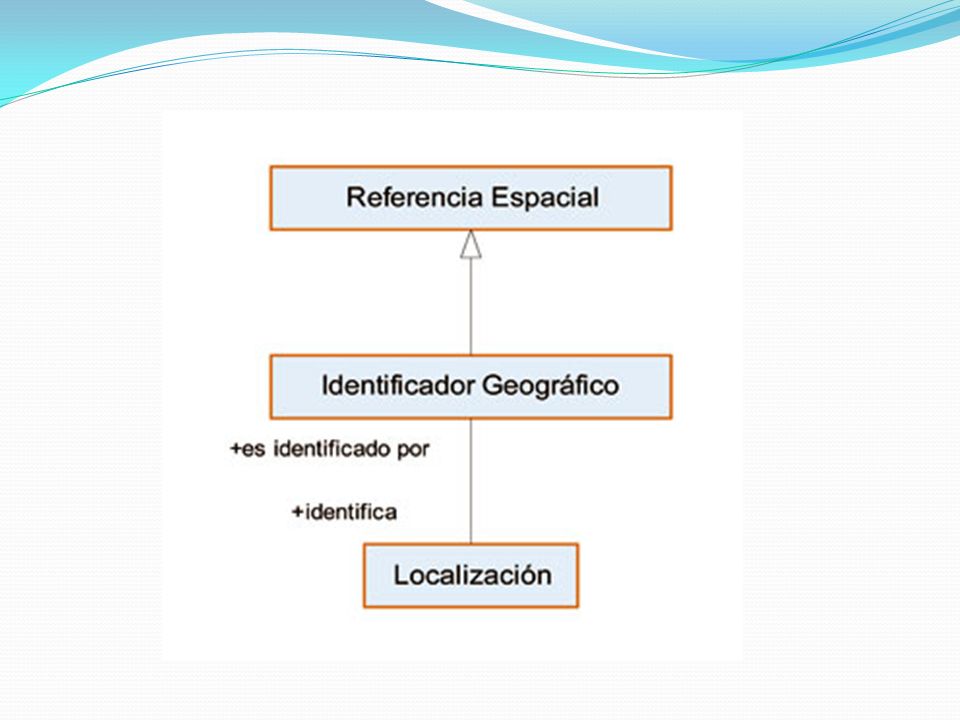

18 Referencia espacial y localización Una referencia espacial es un identificador de una localización. Por ejemplo, un código postal. La referencia espacial es un atributo mas del fenómeno La relación con la localización puede ser: -Contenido en, -A lo largo de, -Adyacente a,

19

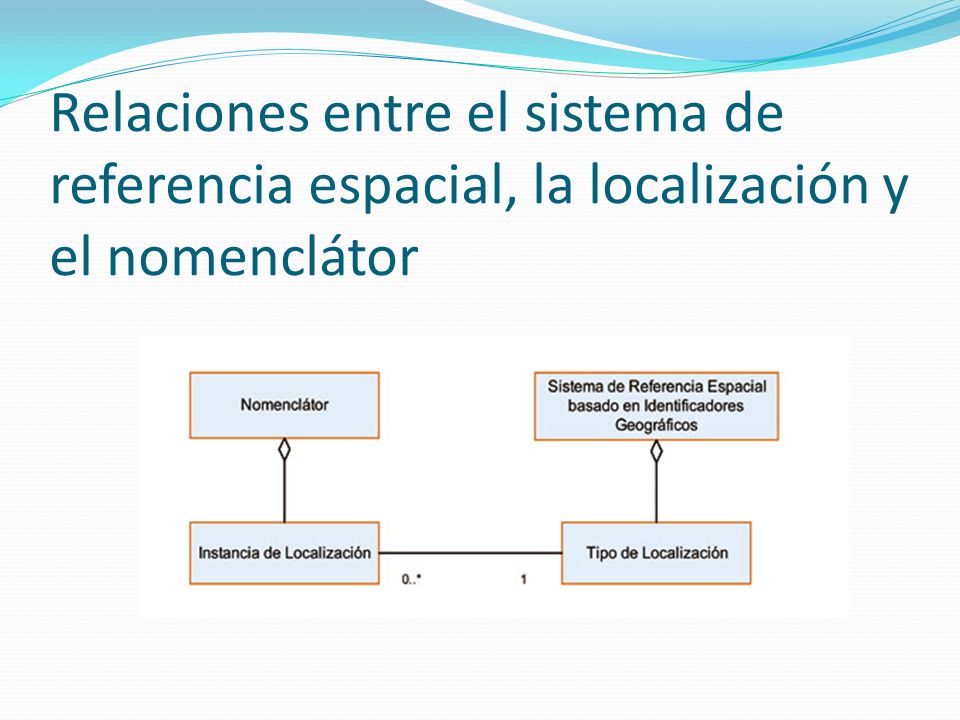

20 Relaciones entre el sistema de referencia espacial, la localización y el nomenclátor

21 Requisitos para los sistemas de referencia espacial basados en identificadores geográficos Debe estar compuesto de uno o más tipos de localización (que pueden estar relacionados entre sí). Cada instancia de localización debe estar identificada de forma única mediante un identificador geográfico. Debe contener, como mínimo, los siguientes atributos: nombre, tema, propietario del conjunto y territorio de aplicación.

22

23 Elementos de un sistema de referencia espacial basado en identificadores geográfico: · Nombre (name): Identificador del sistema de referencia espacial. · Dominio de validez (domainOfValidity): Área geográfica en la que da el sistema de referencia. · Tema (theme): Propiedad utilizada para caracterizar el sistema de referencia espacial. · Propietario del conjunto (overallOwner): Autoridad con responsabilidad en el conjunto del sistema de referencia espacial. · Tipo de localización (locationType): Nombre del tipo de localización en el sistema de referencia espacial.

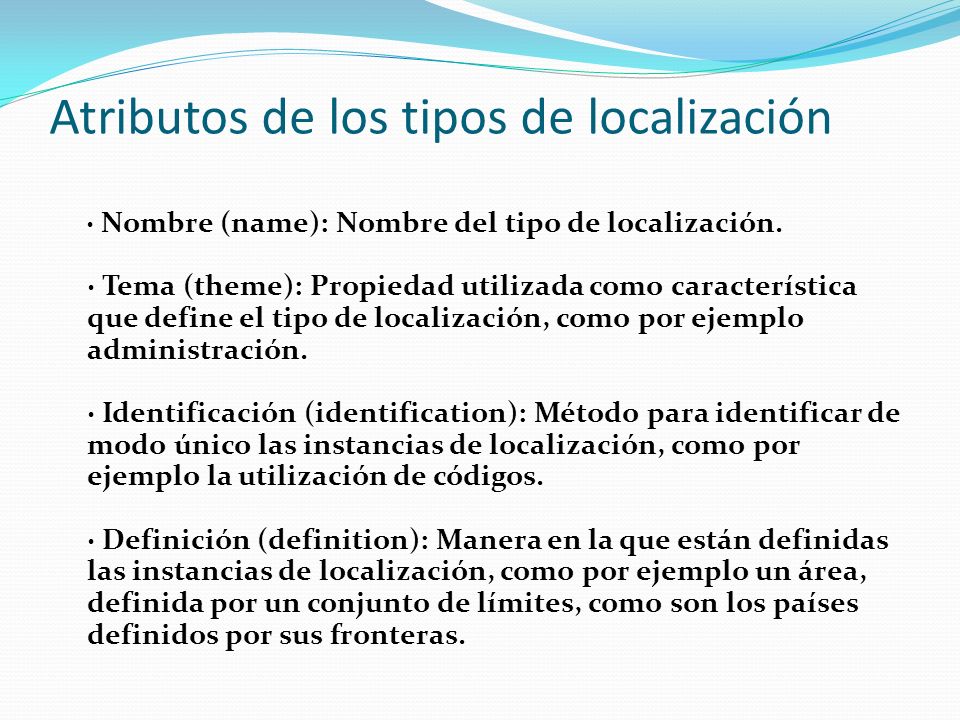

24 Atributos de los tipos de localización · Nombre (name): Nombre del tipo de localización. · Tema (theme): Propiedad utilizada como característica que define el tipo de localización, como por ejemplo administración. · Identificación (identification): Método para identificar de modo único las instancias de localización, como por ejemplo la utilización de códigos. · Definición (definition): Manera en la que están definidas las instancias de localización, como por ejemplo un área, definida por un conjunto de límites, como son los países definidos por sus fronteras.

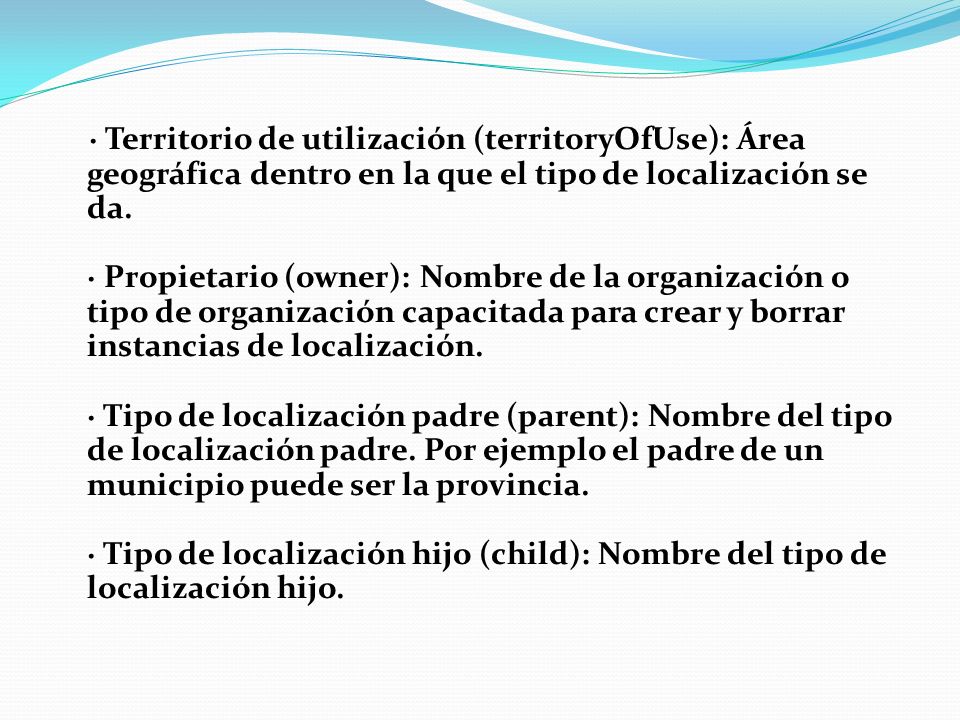

25 · Territorio de utilización (territoryOfUse): Área geográfica dentro en la que el tipo de localización se da. · Propietario (owner): Nombre de la organización o tipo de organización capacitada para crear y borrar instancias de localización. · Tipo de localización padre (parent): Nombre del tipo de localización padre. Por ejemplo el padre de un municipio puede ser la provincia. · Tipo de localización hijo (child): Nombre del tipo de localización hijo.

26 Atributos de un nomenclátor · Nombre (name): Nombre del nomenclátor, en el que se incluye la fecha de la versión. · Territorio de utilización (territoryOfUse): Dominio geográfico cubierto por el nomenclátor. · Custodio (custodian): Nombre de la organización responsable del mantenimiento del nomenclátor. · Campo de aplicación (scope): Descripción de los tipos de localización contenidos en el nomenclátor, como por ejemplo Calles de Madrid o Ríos de Cataluña. · Sistema de referencia de coordenadas (coordinateSystem): Nombre del sistema de referencia de coordenadas utilizado en el nomenclátor para describir posiciones.

27 Atributos de las instancias de localización · Identificador geográfico (geographicIdentifier): Identificador único de la instancia de localización. · Extensión geográfica (geographicExtent): Descripción de la instancia de localización. La definición de la extensión geográfica puede definirse de las siguientes maneras: · Administrador (administrator): Nombre de la organización responsable de definir las características de la instancia de localización.

28 · Extensión temporal (temporalExtent): Fecha de creación de esta versión de instancia de localización. · Identificador geográfico alternativo (alternativeGeographicIdentifier): Otro identificador de la instancia de localización. · Posición (position): Coordenadas de un punto representativo de la instancia de localización, como puede ser el centroide de la instancia de localización. · Instancia de localización padre (parent): Nombre de una instancia de localización de un tipo de localización distinto, del que la instancia de localización es una subdivisión. · Instancia de localización hija (child): Nombre de una instancia de localización de un tipo de localización distinto, que subdivide a la instancia de localización.

29 Bibliografía (5. SISTEMAS DE REFERENCIA E IDENTIFICADORES GEOGRÁFICOS (ISO 19111, ISO 19112, ISO 6709) Introducción a los nomenclatores. Carmen Muñoz- Cruzado Garcia. UPM Gazetteer Service Profile of the Web Feature Service Implementation Specification. Open GIS Consortium Inc.
