1 Metrología e Ingeniería de Calidad
Edwin N Rojas Suárez código:

2 ¿Qué es la Metrología? Es la ciencia que tiene por objeto el estudio de las propiedades medibles, las escalas de medida, los sistemas de unidades, los métodos y técnicas de medición, así como la evolución de lo anterior, la valoración de la calidad de las mediciones y su mejora constante, facilitando el progreso científico, el desarrollo tecnológico, el bienestar social y la calidad de vida”.

3 Principales actividades de la Metrología
• La definición de las unidades de medida internacionalmente aceptadas. • La realización de las unidades de medida por métodos científicos. • El establecimiento de las cadenas de trazabilidad, determinando y documentando el valor y exactitud de una medición y diseminando dicho conocimiento.

4 Metrología en Ingeniería Mecánica
El Ingeniero Mecánico está orientado al diseño, cálculo y mantenimiento de piezas, conjuntos o componentes integrados. También debe capacitarse para elegir el instrumento adecuado a utilizar en el momento oportuno para llevar a cabo las distintas operaciones control y las tolerancias que desea tener en la o las piezas.

5 Instrumento de Medida En física, química e ingeniería, un instrumento de medición es un aparato que se usa para comprar magnitudes físicas me-diante un proceso de medición .

6 Reloj Comparador de Caratula
Es un instrumento de medición de dimensiones, que se utiliza para comparar cotas mediante la medición indirecta del desplazamiento de una punta de contacto esférica cuando el aparato está fijo en un soporte. Permite realizar controles dimensionales en la fabricación de manera rápida y precisa, por lo que es muy utilizado en la inspección de la fabricación de productos en series grandes.

7 Partes Reloj Comparador de Caratula
Aguja Arillo Vástago Husillo Punta de Contacto Aguja de Cuentavueltas Indicador pasa/no pasa Capuchón

8 Aplicaciones La ventaja de un reloj comparador de caratula es que sirve para un gran numero de mediciones como por ejemplo : planitud, circularidad, cilindricidad, esfericidad, concentricidad, desviación, desplazamiento, etc.

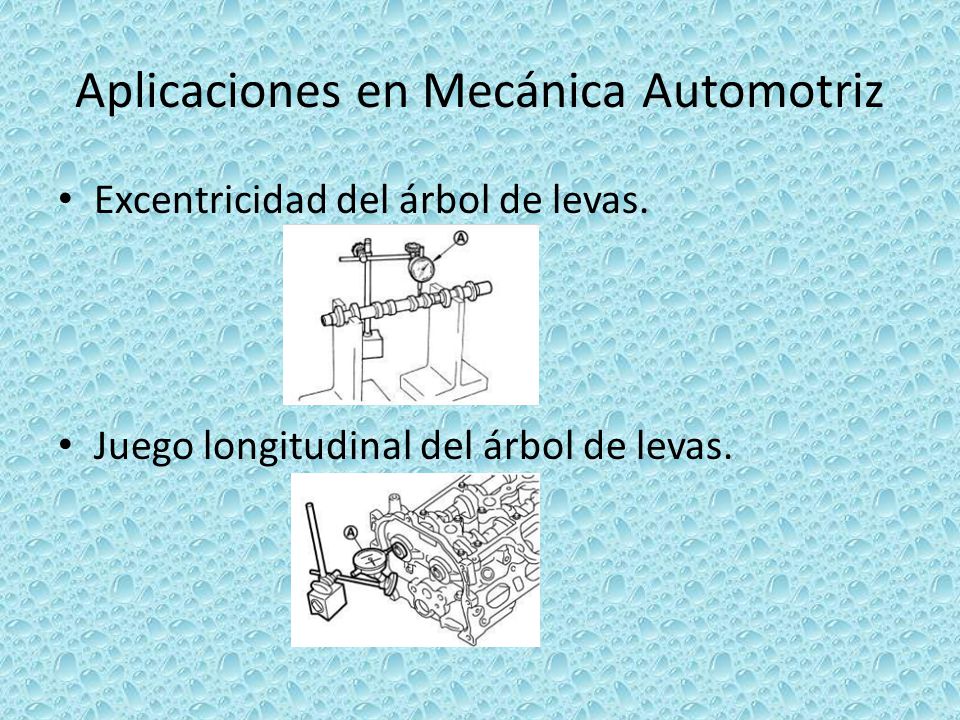

9 Aplicaciones en Mecánica Automotriz
Excentricidad del árbol de levas. Juego longitudinal del árbol de levas.

10 Excentricidad del engranaje del árbol de levas.
Excentricidad del cigüeñal.

11 Gracias
