UNEXPO ASIGNATURA DISEÑO 1 AJUSTES Y TOLERANCIAS PROFESOR FREDDY CLEMENTE.

Presentaciones similares


Presentación del tema: "UNEXPO ASIGNATURA DISEÑO 1 AJUSTES Y TOLERANCIAS PROFESOR FREDDY CLEMENTE."— Transcripción de la presentación:

1 UNEXPO ASIGNATURA DISEÑO 1 AJUSTES Y TOLERANCIAS PROFESOR FREDDY CLEMENTE

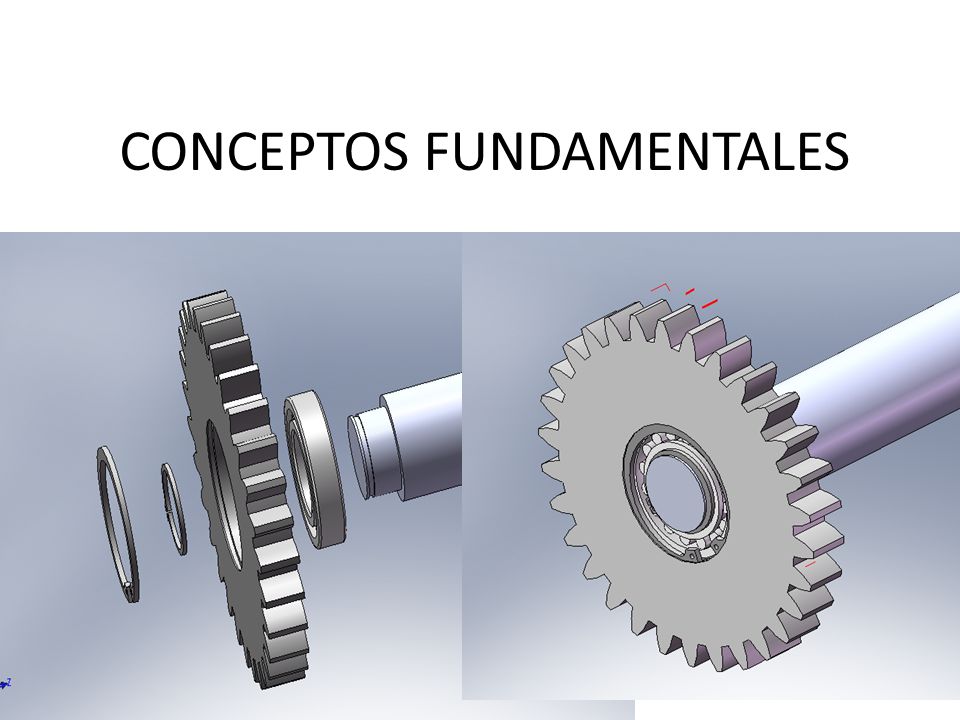

2 CONCEPTOS FUNDAMENTALES

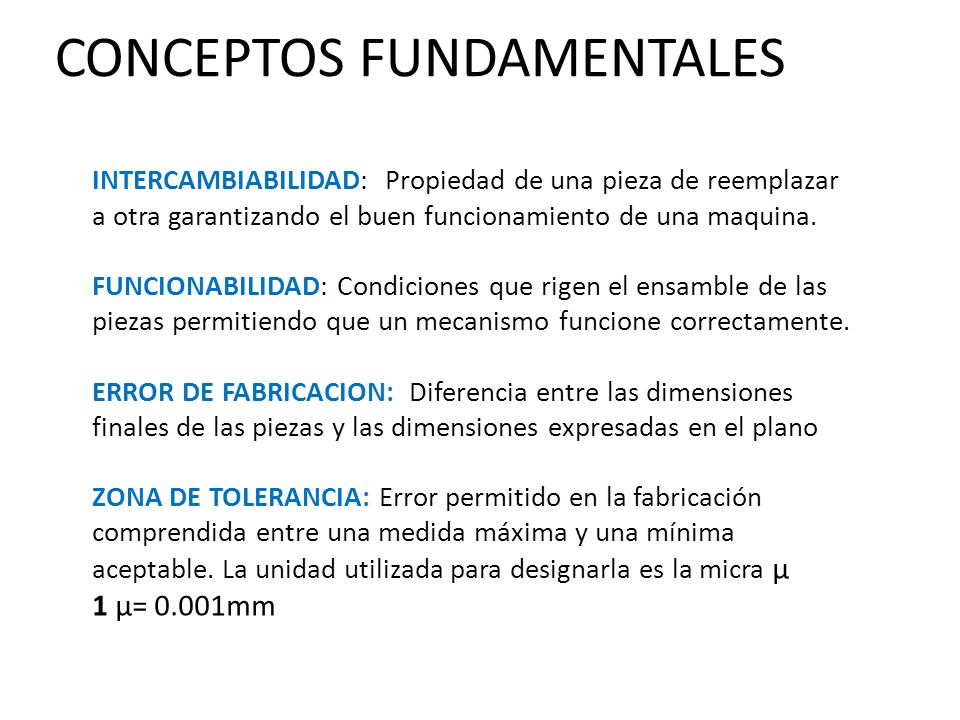

3 INTERCAMBIABILIDAD: Propiedad de una pieza de reemplazar a otra garantizando el buen funcionamiento de una maquina. FUNCIONABILIDAD: Condiciones que rigen el ensamble de las piezas permitiendo que un mecanismo funcione correctamente. ERROR DE FABRICACION: Diferencia entre las dimensiones finales de las piezas y las dimensiones expresadas en el plano ZONA DE TOLERANCIA: Error permitido en la fabricación comprendida entre una medida máxima y una mínima aceptable. La unidad utilizada para designarla es la micra µ 1 µ= 0.001mm

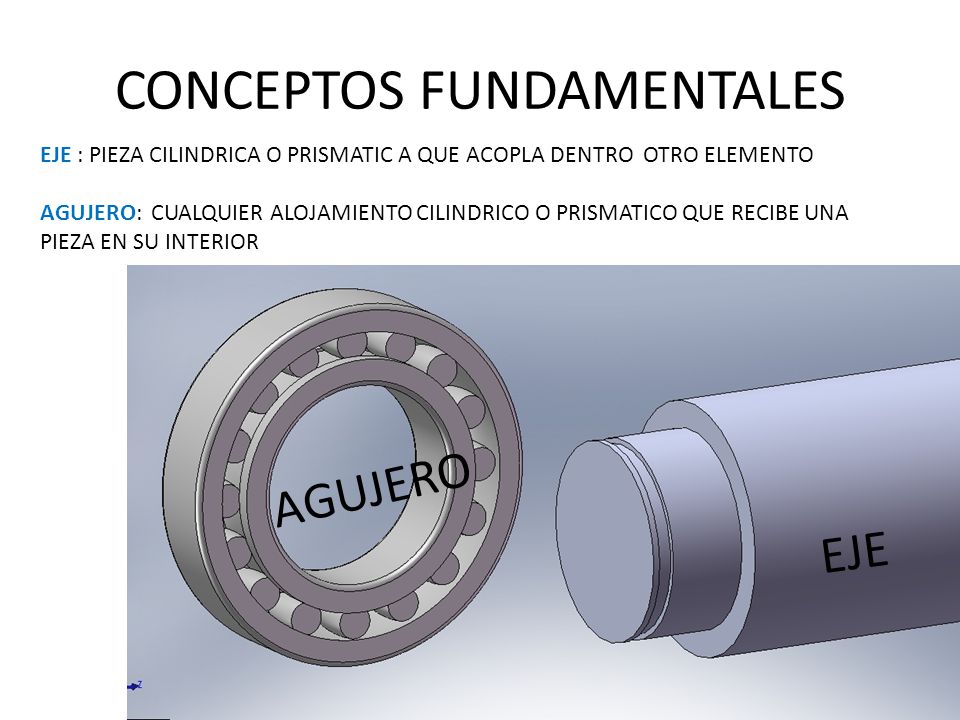

4 CONCEPTOS FUNDAMENTALES EJE AGUJERO EJE : PIEZA CILINDRICA O PRISMATIC A QUE ACOPLA DENTRO OTRO ELEMENTO AGUJERO: CUALQUIER ALOJAMIENTO CILINDRICO O PRISMATICO QUE RECIBE UNA PIEZA EN SU INTERIOR

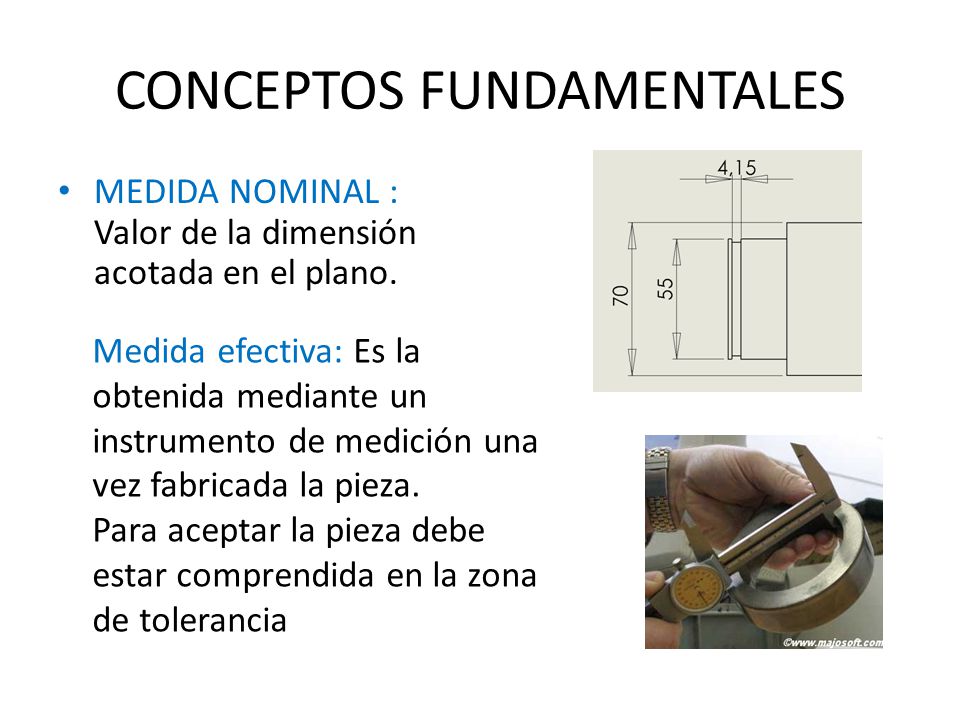

5 CONCEPTOS FUNDAMENTALES MEDIDA NOMINAL : Valor de la dimensión acotada en el plano. Medida efectiva: Es la obtenida mediante un instrumento de medición una vez fabricada la pieza. Para aceptar la pieza debe estar comprendida en la zona de tolerancia

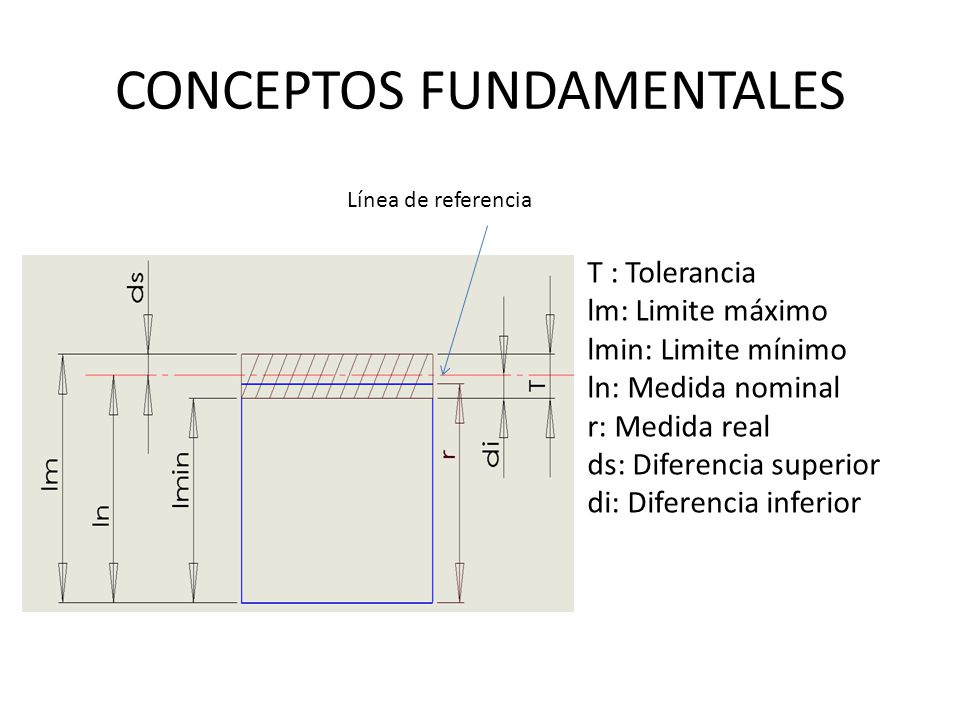

6 CONCEPTOS FUNDAMENTALES T : Tolerancia lm: Limite máximo lmin: Limite mínimo ln: Medida nominal r: Medida real ds: Diferencia superior di: Diferencia inferior Línea de referencia

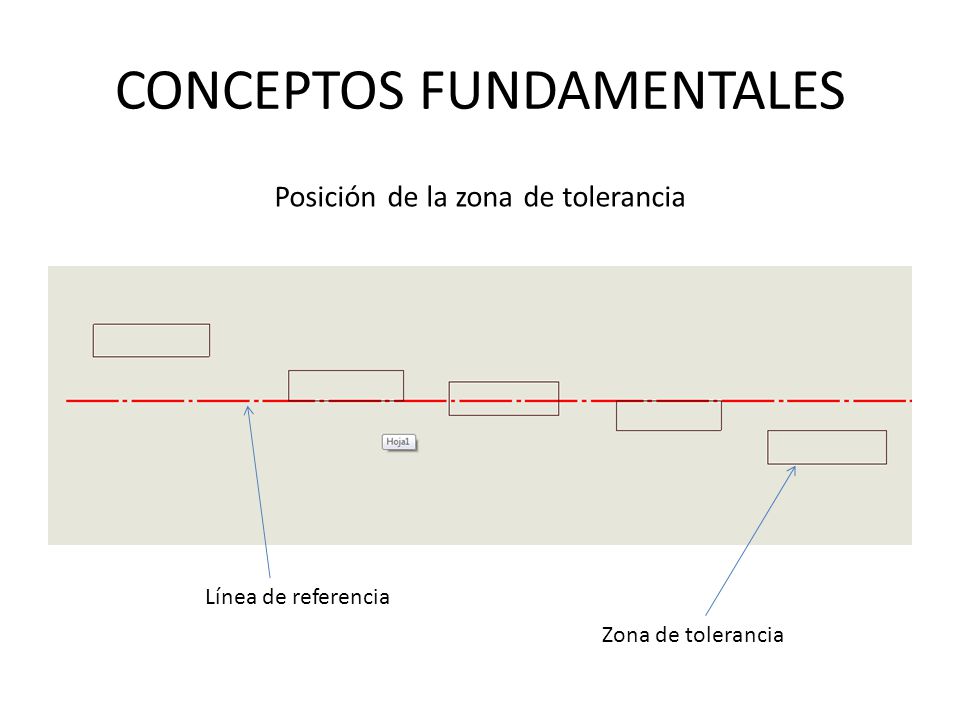

7 CONCEPTOS FUNDAMENTALES Posición de la zona de tolerancia Línea de referencia Zona de tolerancia

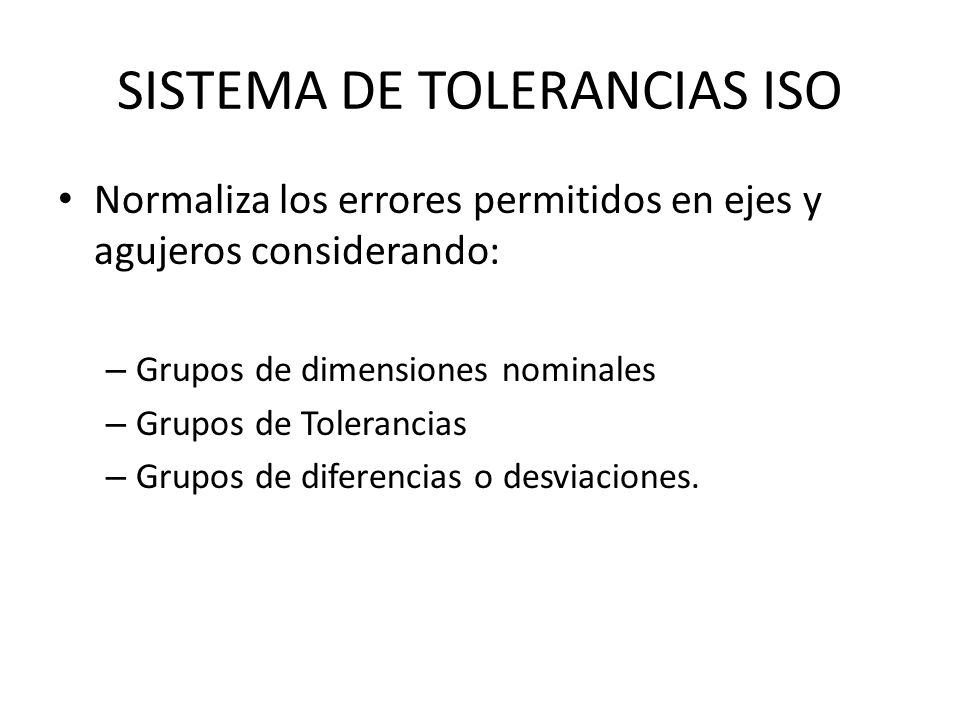

8 SISTEMA DE TOLERANCIAS ISO Normaliza los errores permitidos en ejes y agujeros considerando: – Grupos de dimensiones nominales – Grupos de Tolerancias – Grupos de diferencias o desviaciones.

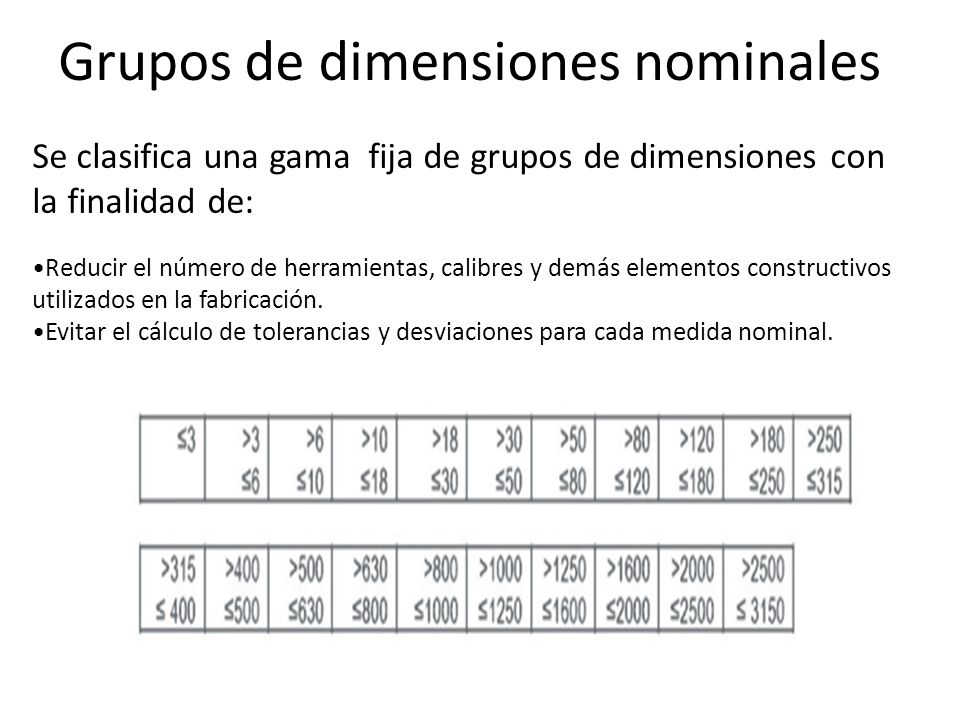

9 Grupos de dimensiones nominales Se clasifica una gama fija de grupos de dimensiones con la finalidad de: Reducir el número de herramientas, calibres y demás elementos constructivos utilizados en la fabricación. Evitar el cálculo de tolerancias y desviaciones para cada medida nominal.

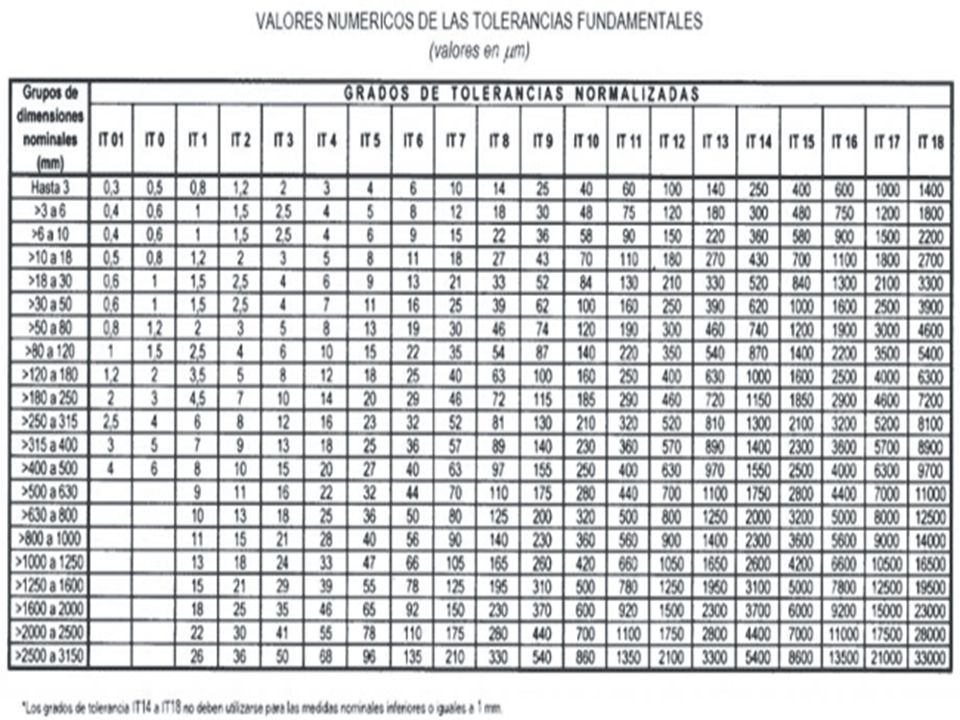

10

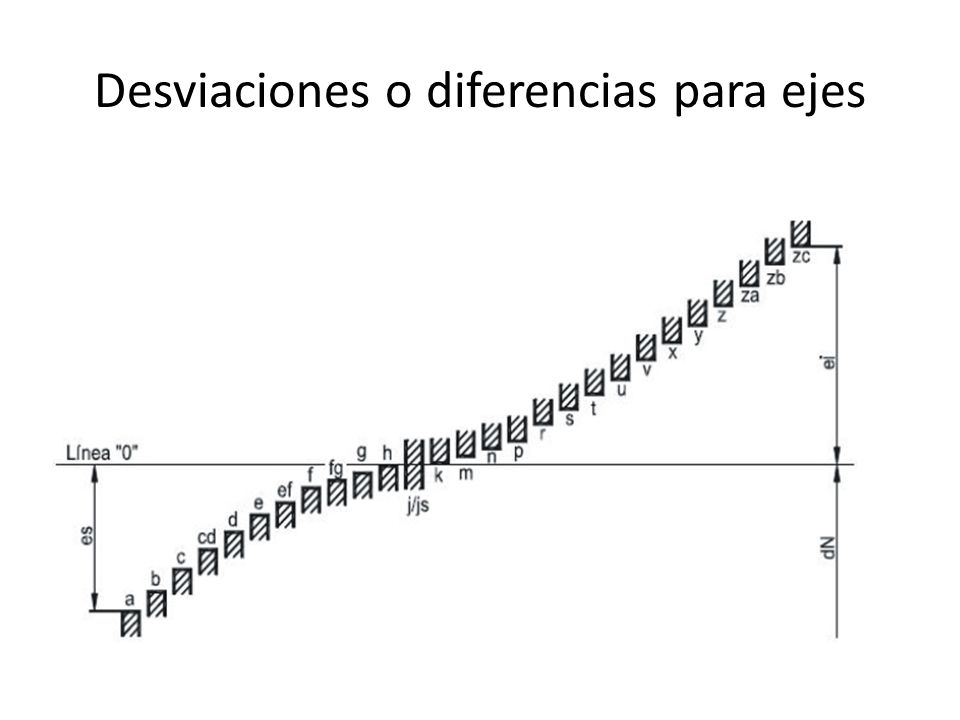

11 Desviaciones o diferencias para ejes

12

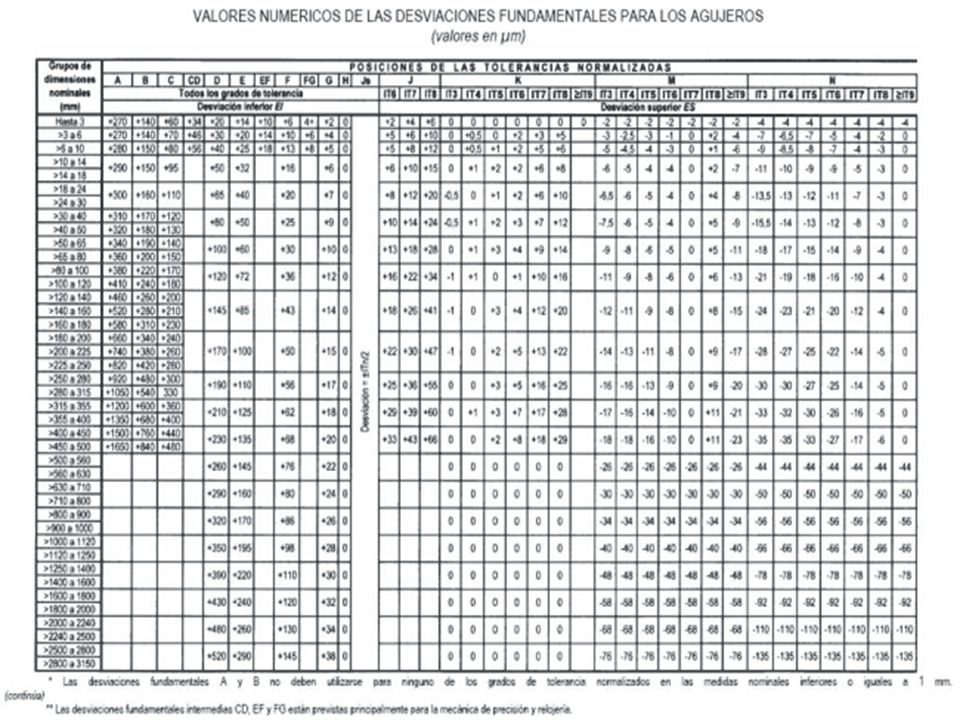

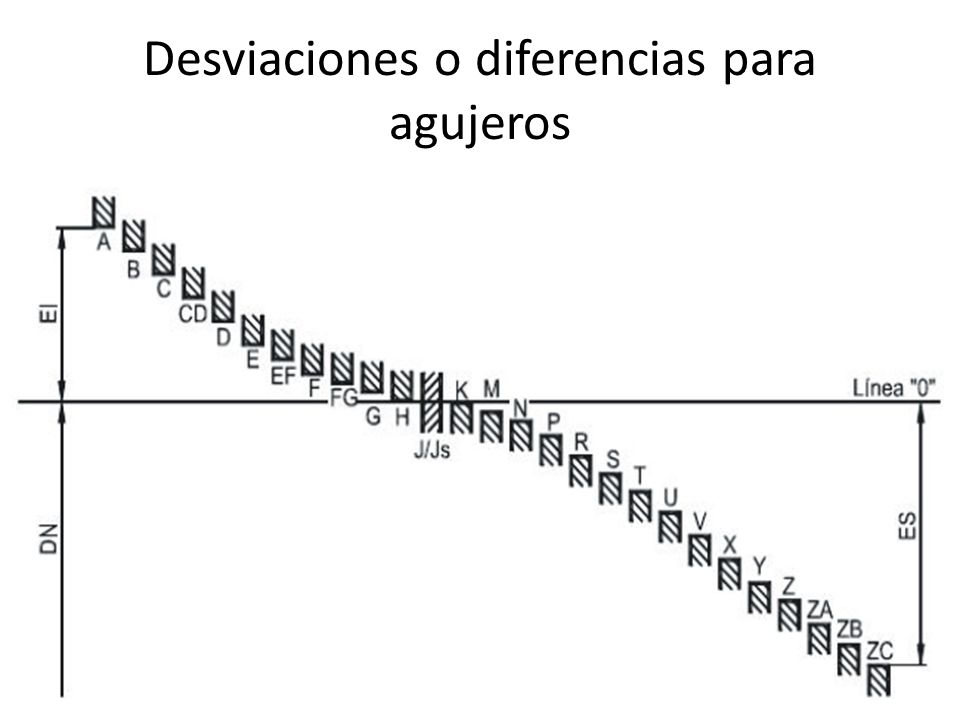

13 Desviaciones o diferencias para agujeros

14

15

16

17

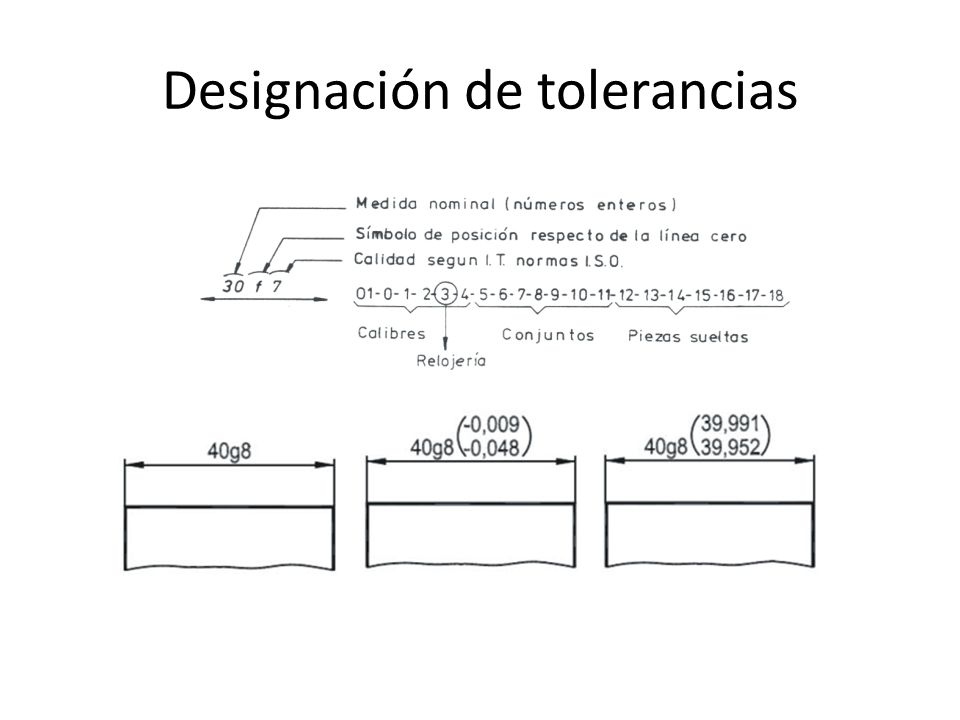

18 Designación de tolerancias

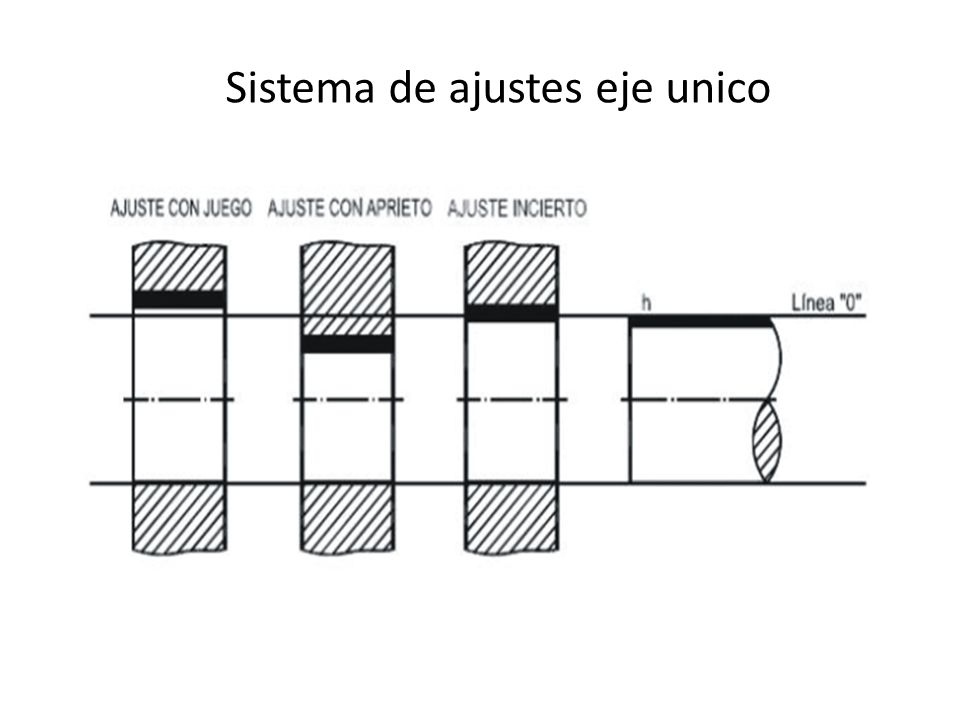

19 Sistema de ajustes eje unico

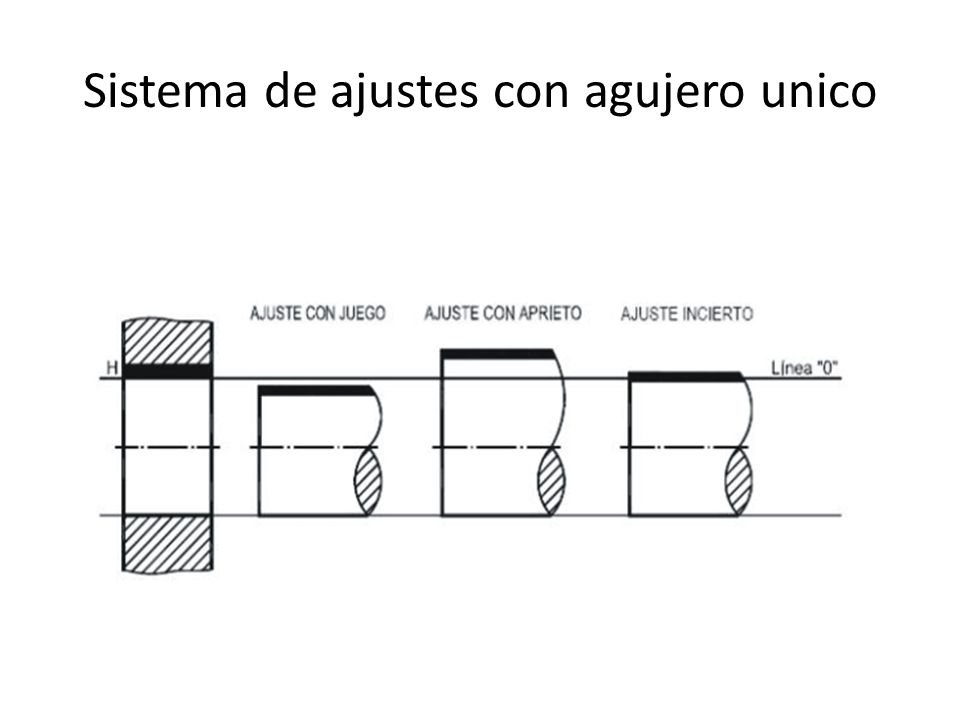

20 Sistema de ajustes con agujero unico

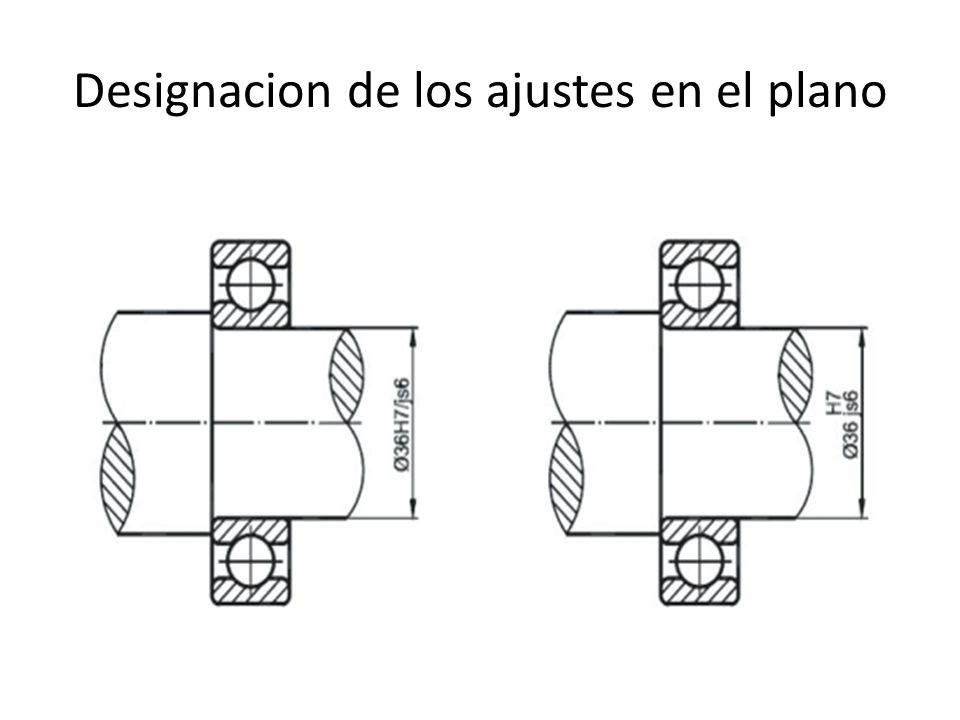

21 Designacion de los ajustes en el plano

22

23

24
