1 Ajuste y Tolerancia Tecnología Mecánica I 67.15 Objetivos:
Definiciones Ajuste Sistema Calidad y unidad de tolerancia Tolerancias Geométricas y de Posición Rugosidad Tecnología Mecánica I 67.15

2 Tecnología Mecánica I 67.15 Definiciones:
¿Para que existen las tolerancias? Para obtener un criterio de Intercabiabilidad de elementos. ¿A que llamamos criterio de intercambialidad? El criterio de intercambiabilidad se entiende de la siguiente manera: 100 máquinas, de las cuales pueden ser desmontadas totalmente en todas sus partes o elementos, entremezclados entre si, y se deben poder armar nuevamente las 100 máquinas sin ningún retoque y mantener las mismas condiciones funcionales. La elaboración en serie es lógicamente más económica qué la elaboración por simple unidad y aporta además el criterio de la plaza de recambio. La intercambiabilidad es posible si todas las piezas tienen dimensiones comprendidas entre valores límites oportunamente fijados, y realizables en modo seguro simple y económico. ¿A que llamamos valores limites? A aquellas discrepancias comprendidas entre la cota nominal, y un cierto margen ya definido, para producir algún tipo de ajuste en las piezas. Ese margen o diferencia entre las dimensiones límites la llamamos tolerancia. Del cual será la diferencia entre la cota máxima y mínima de la pieza. T = M max – M min Tecnología Mecánica I 67.15 Continua con...Ajuste

3 Tecnología Mecánica I 67.15 Ajuste:

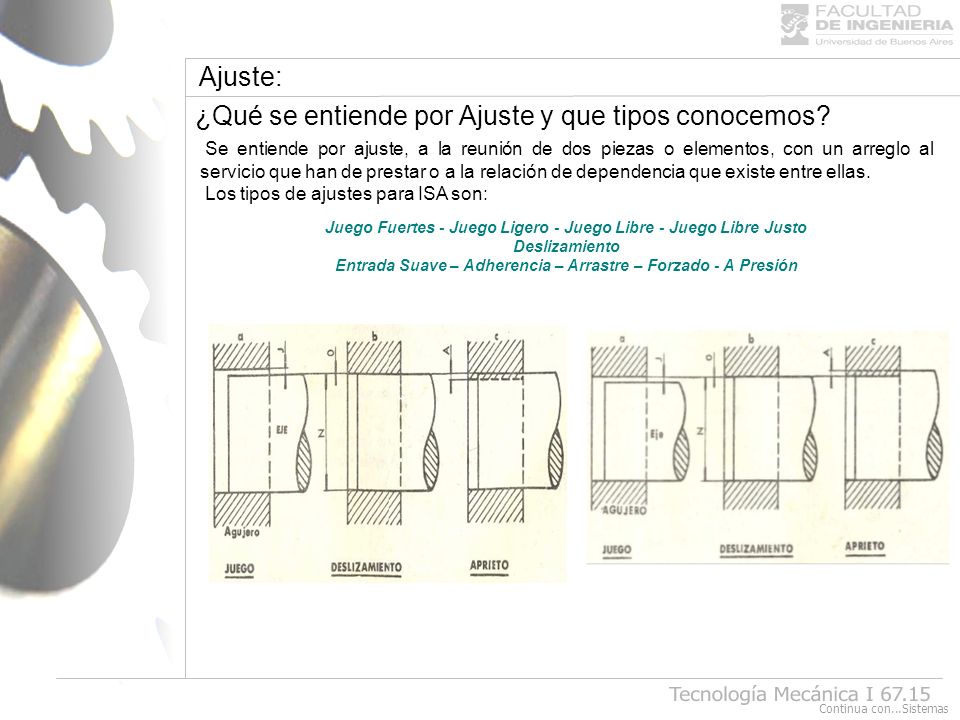

¿Qué se entiende por Ajuste y que tipos conocemos? Se entiende por ajuste, a la reunión de dos piezas o elementos, con un arreglo al servicio que han de prestar o a la relación de dependencia que existe entre ellas. Los tipos de ajustes para ISA son: Juego Fuertes - Juego Ligero - Juego Libre - Juego Libre Justo Deslizamiento Entrada Suave – Adherencia – Arrastre – Forzado - A Presión Tecnología Mecánica I 67.15 Continua con...Sistemas

4 Sistema de Agujero Único
¿Que tipo de sistema de ajuste conocemos? Los sistemas conocidos son: y Del cual denominamos con letra MAYUSCULA al Agujero y con letra minúscula al Eje. Siendo para el Agujero Único desde la Z – K como asientos libres o juegos, la letra H como deslizante y G – A asientos forzados. Y para Eje Único es lo mismo pero con letra minúscula. Sistema de Agujero Único Sistema de Eje Único Tecnología Mecánica I 67.15 Continua con...Calidad y unid. De tol.

5 Tecnología Mecánica I 67.15 Calidades y Unidad de Tolerancia
¿Qué se entiende por Calidad y que tipos conocemos? La calidad es en realidad el grado de precisión con que debe estar ejecutando el ajuste, y la norma habla de cuatro principales que son: 1º - Calidad Extra Precisa 2º - Calidad Precisa o Fina 3º - Calidad mediana o corriente 4º - Calidad basta o grosera 1º - Destinada a Instrumentos de medición 2º - Usada frecuentemente para maquinas herramientas, dispositivos de precisión. 3º - Se adopta para mecanismos accionados a mano, árboles de trasmisión, y sus cojinetes y soportes, anillos de seguro, vástagos de llaves, etc. 4º - Se adoptara para mecanismos de funcionamiento mas rudo, chavetas, tornillos de aprete, anillos de seguro, espinas, pasadores, etc. ¿Cómo se define la unidad de tolerancia se utiliza? Para establecer los limites (Tolerancias) que corresponden a cada calidad, existen procedimientos diversos basados en la Norma ISA y DIN, pero ambas series de tolerancias están basadas en el valor de la unidad de precisión (i) de la sig. forma: Tecnología Mecánica I 67.15 Continua con...Calidad y unid. De tol.

6 Tecnología Mecánica I 67.15 Calidad y Unidad de tolerancia:
Tabla fundamental de Tolerancia Tabla de Agujero Único – Eje Único Tecnología Mecánica I 67.15 Continua con...Calidad y unid. De tol.

7 Tecnología Mecánica I 67.15 Eje Único Calidad y Unidad de tolerancia:
Ejemplos: Agujero Único Eje Único Tecnología Mecánica I 67.15 Continua con...Tol. Geom. Y Pos.

8 Tecnología Mecánica I 67.15 Tolerancias Geométricas y de Posición:
La existencia de tolerancia geométricas y de posición, es debido a las exigencias de mecanizado y la intercambialidad de las partes. El uso de tolerancias geométricas permitirá, un funcionamiento satisfactorio e intercambiabilidad, aunque las piezas sean fabricadas en talleres diferentes y por distintos equipos y operarios. Tecnología Mecánica I 67.15

9 Tecnología Mecánica I 67.15 Tolerancias Geométricas y de Posición:
¿Cómo se acota? Símbolo Simbolo Simbolo Tolerancia Tolerancia Tolerancia Referencia Doble referencia Tecnología Mecánica I 67.15 Continua con...Rugosidad

10 Orientación de la Rugosidad y el paso
¿Que es la rugosidad? Es el conjunto de irregularidades de la superficie. Definimos como Ra: El valor promedio de rugosidad en µm, en el cual se obtendrá de un promedio aritmético entre las crestas y valles en la superficies. Valor de Ra Orientación de la Rugosidad y el paso Tecnología Mecánica I 67.15 Continua con...Rugosidad

11 Tecnología Mecánica I 67.15 Rugosidad:

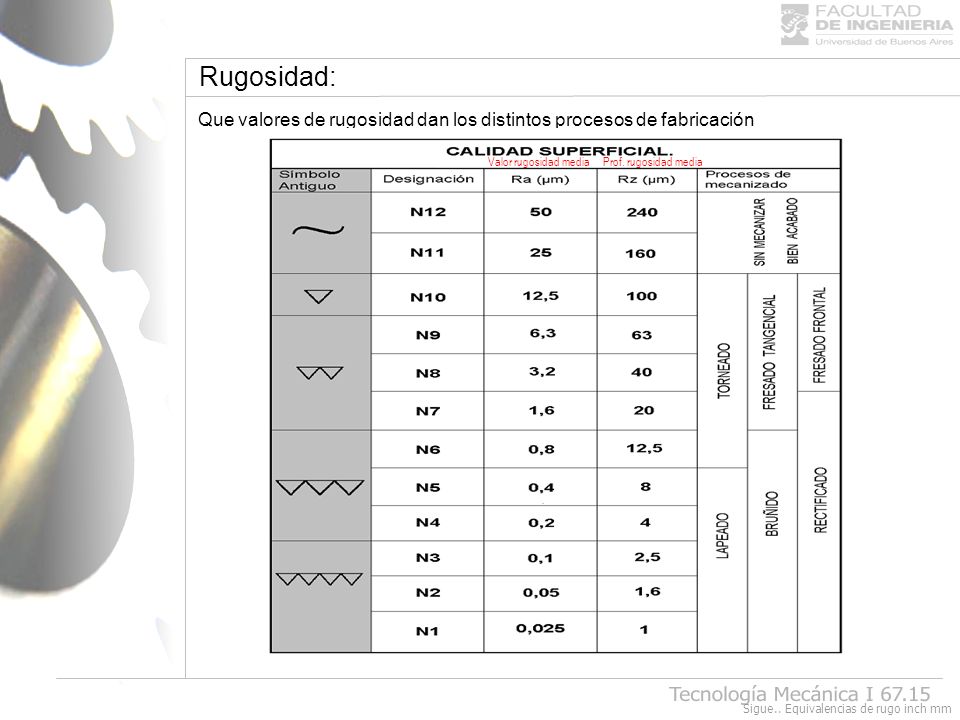

Que valores de rugosidad dan los distintos procesos de fabricación Valor rugosidad media Prof. rugosidad media Tecnología Mecánica I 67.15 Sigue.. Equivalencias de rugo inch mm

12 Tecnología Mecánica I 67.15 Rugosidad:
Que valores de rugosidad en milímetros y su respectiva correlación en pulgadas Tecnología Mecánica I 67.15 Fin

13 Ejemplo Tecnología Mecánica I 67.15 Fin

14 Ejemplo Tecnología Mecánica I 67.15 Fin

15 Tecnología Mecánica I 67.15 Preguntas para Pensar
¿Para que usamos tolerancias? ¿Porque definir el tipo de ajuste? ¿Qué sistema de ajuste es el mas conveniente? ¿Los distintos tipos de calidad, me sirven para algún fin? ¿La designación de letras y números, corresponden a que sistema y como? ¿Qué unidades utilizan las tolerancias? ¿Las Tolerancias geométricas y de posición, que me indican en el plano? ¿ Como condicionan, en mi mecanizado, las tolerancias geométricas y de posición? ¿ Para que casos debo tener una rugosidad especifica, distinta a la general? ¿ Como llego a las distintas rugosidades? ¿Qué unidades se utilizan para medir la rugosidad y que hay que medir? Tecnología Mecánica I 67.15 Fin
