CALIBRACION.

Presentación del tema: "CALIBRACION."— Transcripción de la presentación:

1 CALIBRACION

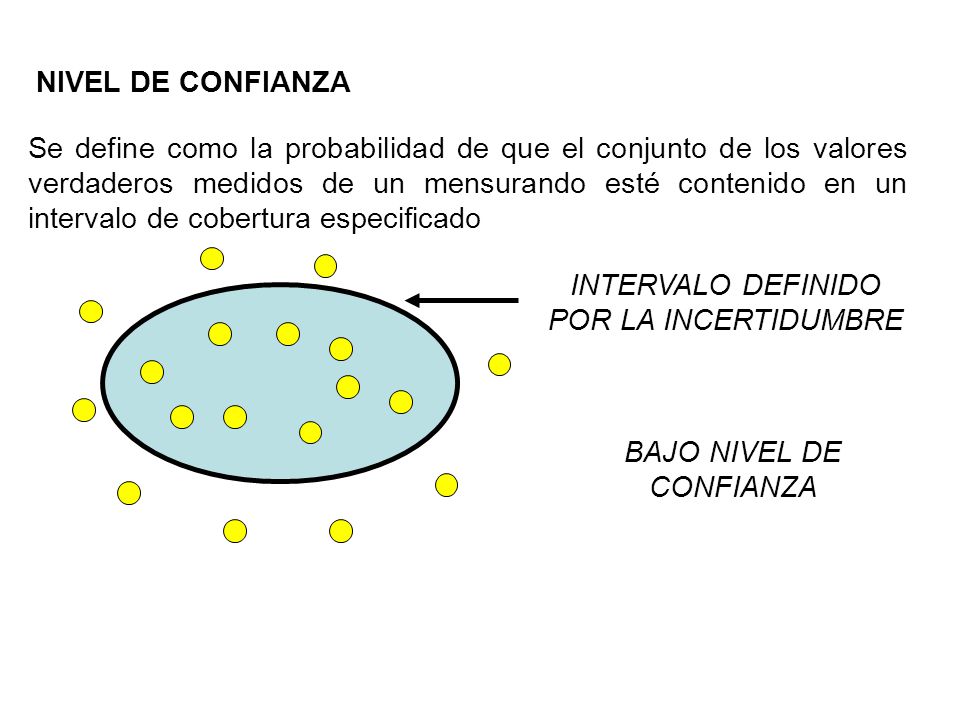

2 INTERVALO DEFINIDO POR LA INCERTIDUMBRE
NIVEL DE CONFIANZA Se define como la probabilidad de que el conjunto de los valores verdaderos medidos de un mensurando esté contenido en un intervalo de cobertura especificado INTERVALO DEFINIDO POR LA INCERTIDUMBRE BAJO NIVEL DE CONFIANZA

3 CALIBRACION Operación que bajo condiciones especificadas, en una primera etapa establece una relación entre los valores de la magnitud y sus incertidumbres de medida obtenidos de los patrones de medida y las correspondientes indicaciones con sus incertidumbres asociadas. En una segunda etapa, usa esta información para establecer una relación que permita obtener un resultado de medición a partir de una indicación Una comparación entre dos patrones de medida puede considerarse como una calibración si la comparación se usa para verificar y, de ser necesario, corregir el valor de la magnitud y la incertidumbre de medida atribuidos a uno de los patrones de medida.

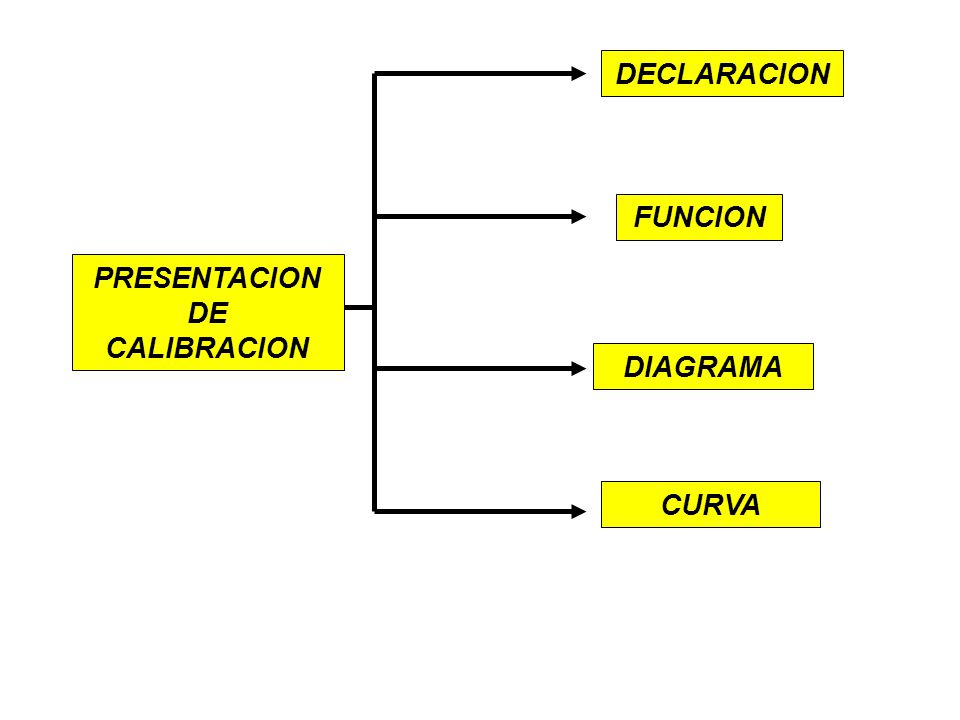

4 PRESENTACION DE CALIBRACION
DECLARACION FUNCION PRESENTACION DE CALIBRACION DIAGRAMA CURVA

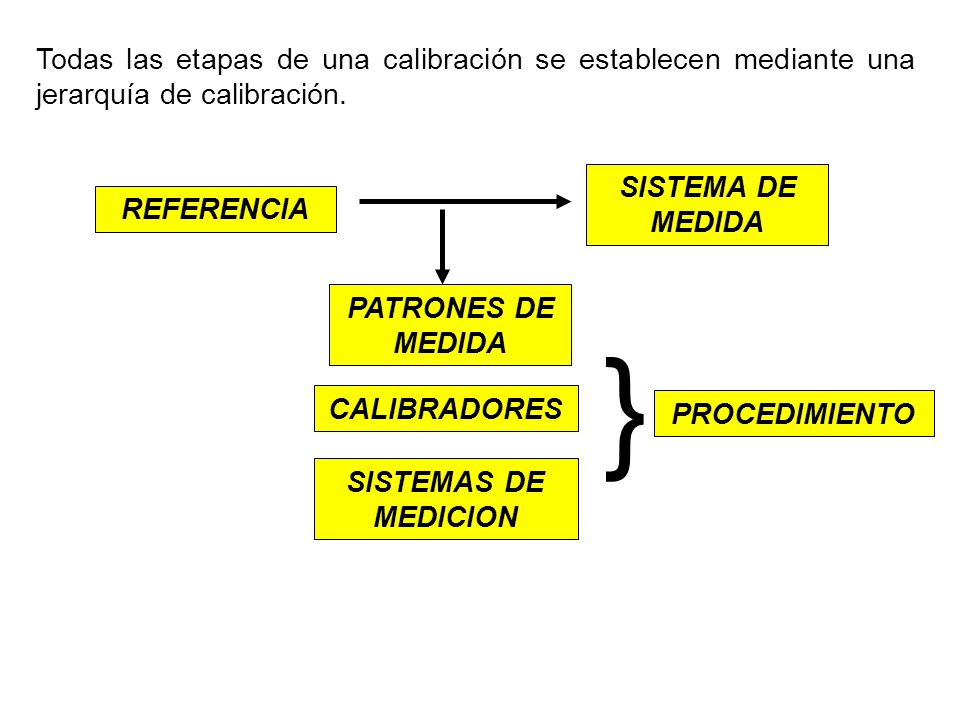

5 Todas las etapas de una calibración se establecen mediante una jerarquía de calibración.
SISTEMA DE MEDIDA REFERENCIA PATRONES DE MEDIDA } CALIBRADORES PROCEDIMIENTO SISTEMAS DE MEDICION

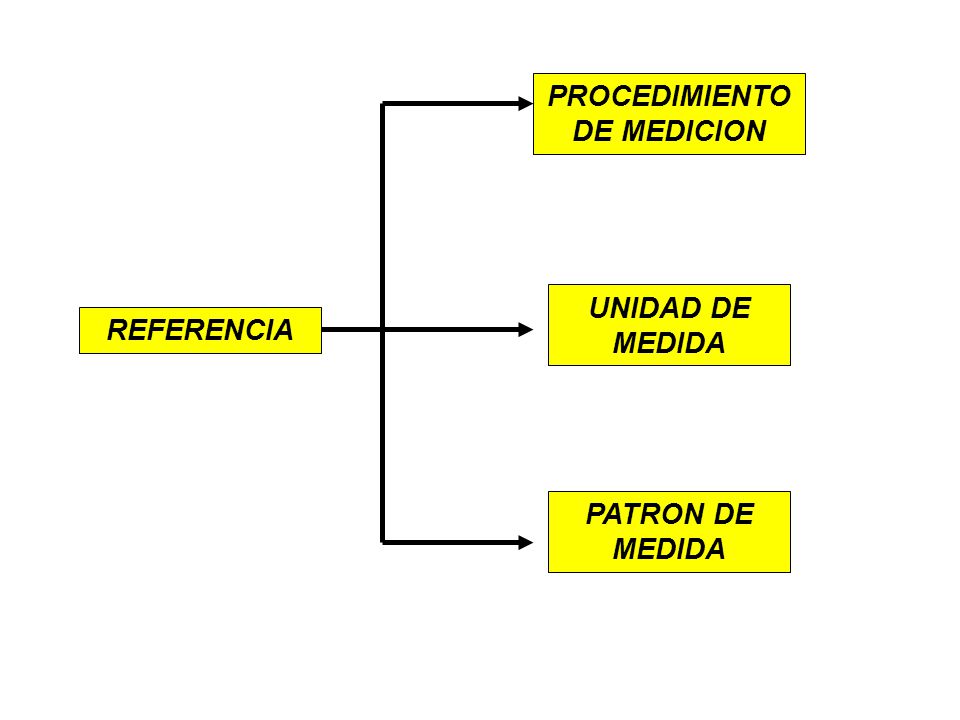

6 PROCEDIMIENTO DE MEDICION
UNIDAD DE MEDIDA REFERENCIA PATRON DE MEDIDA

7 TRAZABILIDAD METROLÓGICA
Propiedad de un resultado de medición por la cual el resultado puede ser relacionado a una referencia establecida mediante una cadena no interrumpida y documentada de calibraciones, cada una de las cuales contribuye a la incertidumbre de medida TRAZABILIDAD METROLÓGICA REPETICION REFERENCIA JERARQUÍA DE CALIBRACION

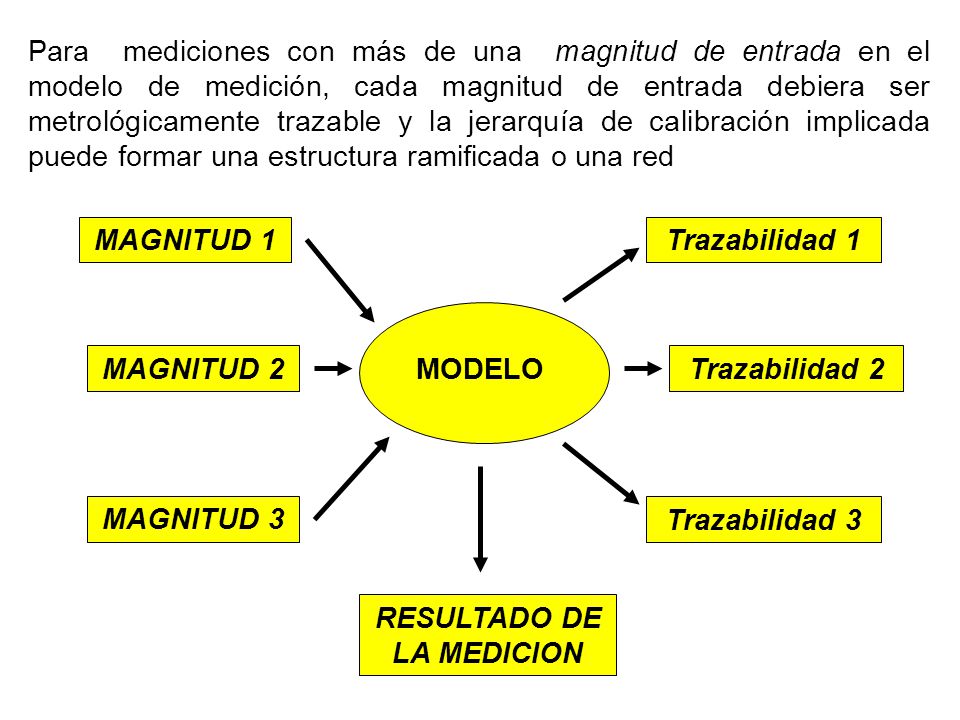

8 RESULTADO DE LA MEDICION
Para mediciones con más de una magnitud de entrada en el modelo de medición, cada magnitud de entrada debiera ser metrológicamente trazable y la jerarquía de calibración implicada puede formar una estructura ramificada o una red MAGNITUD 1 Trazabilidad 1 MODELO MAGNITUD 2 Trazabilidad 2 MAGNITUD 3 Trazabilidad 3 RESULTADO DE LA MEDICION

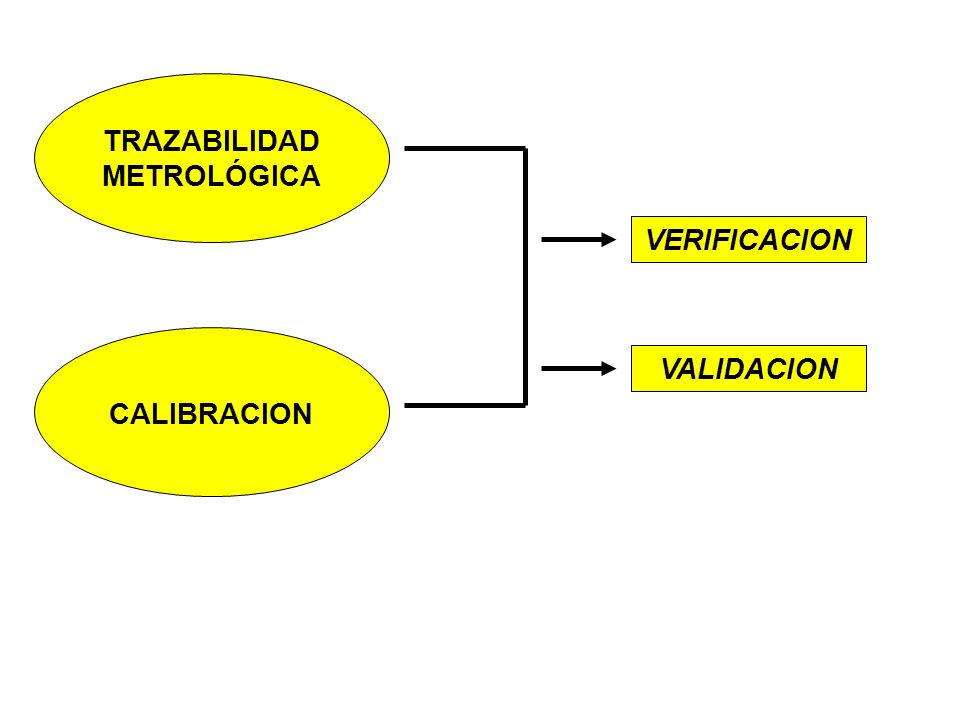

9 TRAZABILIDAD METROLÓGICA
VERIFICACION CALIBRACION VALIDACION

10 VERIFICACION: Aporte de evidencia objetiva de que un elemento satisface requisitos especificados, para lo cual se toma en cuenta la incertidumbre de medida PROCEDIMIENTO MATERIAL O COMPUESTO VERFICACION SISTEMA DE MEDICION La verificación está relacionada con el examen, marcado y emisión de un certificado de verificación de un instrumento para medir.

11 CERTIFICACION DE CALIDAD
VALIDACION: verificación de que los requisitos especificados son adecuados para un uso determinado. = CERTIFICACION DE CALIDAD VALIDACION La validación se realiza sobre los procedimientos de medición, incluyendo los porcedimientos de calibración.

12 COMPARABILIDAD METROLÓGICA
Comparabilidad de resultados de medición que son trazables metrológicamente a la misma referencia. EJEMPLO Los resultados de medición de las distancias de la Tierra a la Luna y de París a Londres son comparables, cuando ambas son trazables metrológicamente a la misma unidad de medida, por ejemplo el metro. COMPATIBILDAD METROLÓGICA Propiedad de todos los pares de resultados de medición de un mensurando específico, tal que el valor absoluto de la diferencia de los valores medidos de la magnitud sea menor que algún múltiplo seleccionado de la incertidumbre estándar de medida de esta diferencia

13 PROCESO DE CALIBRACION
EQUIPO REFERENCIA Valor Equipo Valor Conocido CORRECCIÓN DEL INSTRUMENTO CORRECCIÓN = VALOR CONOCIDO – VALOR EQUIPO

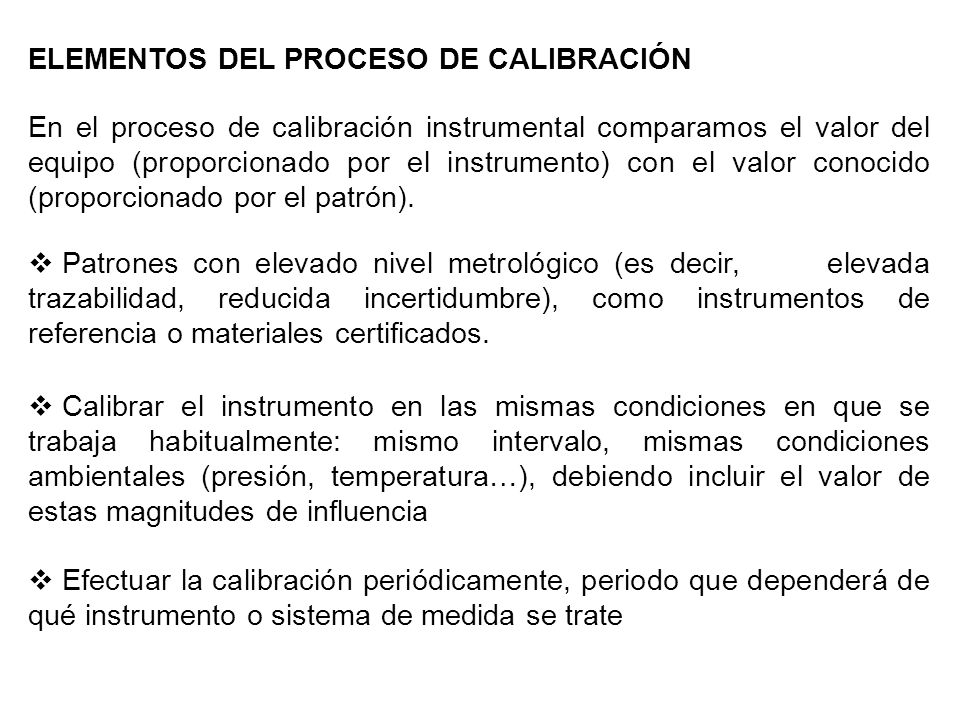

14 ELEMENTOS DEL PROCESO DE CALIBRACIÓN
En el proceso de calibración instrumental comparamos el valor del equipo (proporcionado por el instrumento) con el valor conocido (proporcionado por el patrón). Patrones con elevado nivel metrológico (es decir, elevada trazabilidad, reducida incertidumbre), como instrumentos de referencia o materiales certificados. Calibrar el instrumento en las mismas condiciones en que se trabaja habitualmente: mismo intervalo, mismas condiciones ambientales (presión, temperatura…), debiendo incluir el valor de estas magnitudes de influencia Efectuar la calibración periódicamente, periodo que dependerá de qué instrumento o sistema de medida se trate

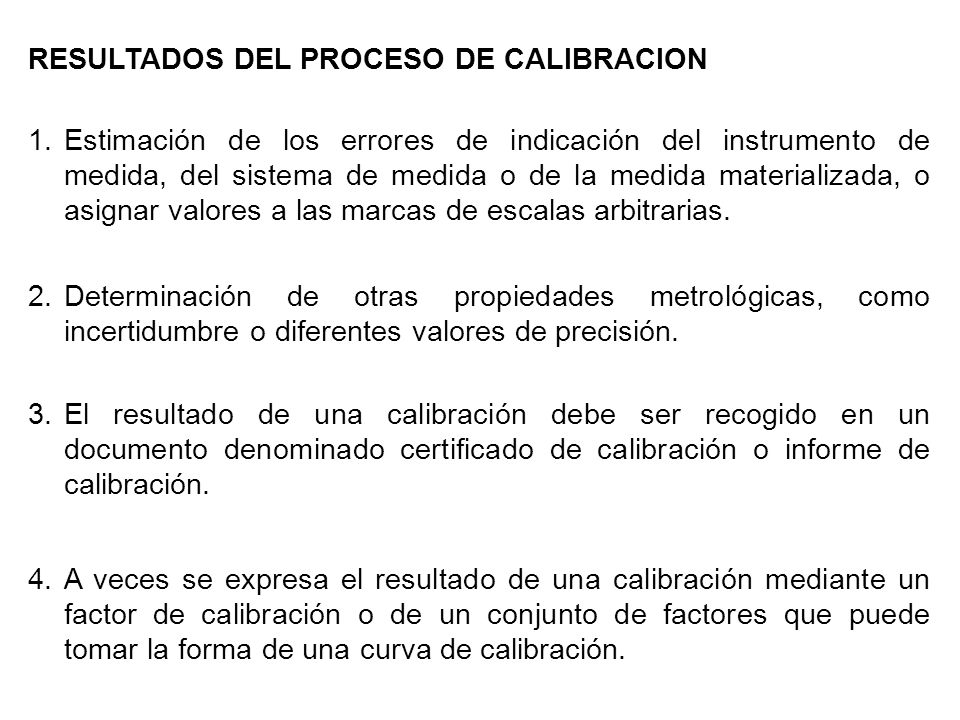

15 RESULTADOS DEL PROCESO DE CALIBRACION
Estimación de los errores de indicación del instrumento de medida, del sistema de medida o de la medida materializada, o asignar valores a las marcas de escalas arbitrarias. Determinación de otras propiedades metrológicas, como incertidumbre o diferentes valores de precisión. El resultado de una calibración debe ser recogido en un documento denominado certificado de calibración o informe de calibración. A veces se expresa el resultado de una calibración mediante un factor de calibración o de un conjunto de factores que puede tomar la forma de una curva de calibración.
