1 TECNOLOGÍA ELECTRÓNICA NORMALIZACIÓN I CLASIFICACIÓN DE LAS NORMAS A)Por el ámbito de aplicación: Normas Nacionales: Normas de Empresa Normas de Sector industrial. Normas de Organismos Nacionales de Normalización. Normas Internacionales: ISO (International Organization for Standardización. CEI (Comisión Electrotécnica Internacional) EURONORM (Mercado Común Europeo) CEE (Comisión Internacional de Reglamentación para la aprobación del equipo eléctrico) COPANT (Comisión Panamericana de Normas Técnicas) FAO, OMS, UNESCO (Organizacines de las Naciones Unidas) B) Por su contenido Normas Científicas: Conceptos fundamentales de la Ciencia y de la Técnica, Definiciones de Unidades, Magnitudes y sus Símbolos, Signos Aritméticos y Geométricos; Notaciones en Resistencia de Materiales; Termotecnia, Hidráulica, etc

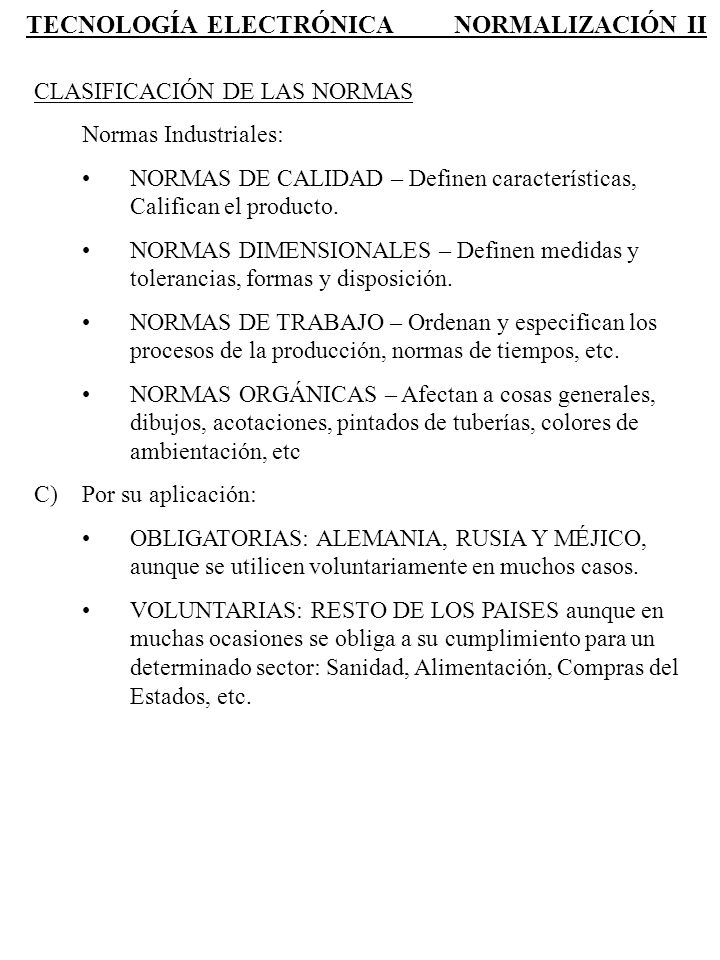

2 TECNOLOGÍA ELECTRÓNICA NORMALIZACIÓN II CLASIFICACIÓN DE LAS NORMAS Normas Industriales: NORMAS DE CALIDAD – Definen características, Califican el producto. NORMAS DIMENSIONALES – Definen medidas y tolerancias, formas y disposición. NORMAS DE TRABAJO – Ordenan y especifican los procesos de la producción, normas de tiempos, etc. NORMAS ORGÁNICAS – Afectan a cosas generales, dibujos, acotaciones, pintados de tuberías, colores de ambientación, etc C)Por su aplicación: OBLIGATORIAS: ALEMANIA, RUSIA Y MÉJICO, aunque se utilicen voluntariamente en muchos casos. VOLUNTARIAS: RESTO DE LOS PAISES aunque en muchas ocasiones se obliga a su cumplimiento para un determinado sector: Sanidad, Alimentación, Compras del Estados, etc.

3 TECNOLOGÍA ELECTRÓNICA NORMALIZACIÓN III NORMALIZACIÓN EN ESPAÑA Departamento de Normalización del Instituto Nacional de Racionalización del Trabajo normas UNE (Una Norma Española) ORGANISMOS NORMALIZADORES Y NORMAS UTILIZADAS EN LA INDUSTRIA DE LOS COMPONENTES ELECTRÓNICOS ISO CEI IEEE FNIE LCIE UTE

4 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS I DEFINICIONES: Valores Nominales (Yn): Valores teóricos o de referencia de magnitudes físicas o dimensionales. Capacidad de un capacitor. Resistencia de un resistor. Diámetro de la cápsula de un transistor. Valores Máximos(Ymax): Mayor valor admisible de una determinada magnitud física o dimensión. Valores Mínimos(Ymin): Menor valor admisible de una determinada magnitud física o dimensión. Valores Efectivos(Ye): Valores reales de las magnitudes mencionadas, comprendidos entre los valores máximos y los valores mínimos, ambos incluidos. Tolerancia(T): T=Ymax-Ymin Desviación superior:(ds) |ds|=Ymax-Yn Desviación inferior:(di) |di|=Ymin-Yn

5 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS II REPRESENTACIÓN GRÁFICA DE LAS TOLERANCIAS: POSICIONES DE LAS TOLERANCIAS 1.Tolerancia simétrica ds = di Ymax =Yn + ds Ymin = Yn - di T = ds + di

6 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS III 2.Tolerancia asimétrica a)Desviación superior positiva y desviación inferior negativa. Ymax =Yn + ds Ymin = Yn - di T = ds + di b)Desviaciones positivas. Ymax = Yn + ds Ymin = Yn + di T = ds -di

7 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS IV 2.Tolerancia asimétrica c)Desviación superior e inferior negativas. Ymax =Yn - ds Ymin = Yn - di T = -ds + di CÁLCULO DE TOLERANCIAS a)Tolerancias dimensionales Unidad de tolerancia En micras. Donde Ym es la media geométrica de dos dimensiones nominales de grupos consecutivos (en mm.).

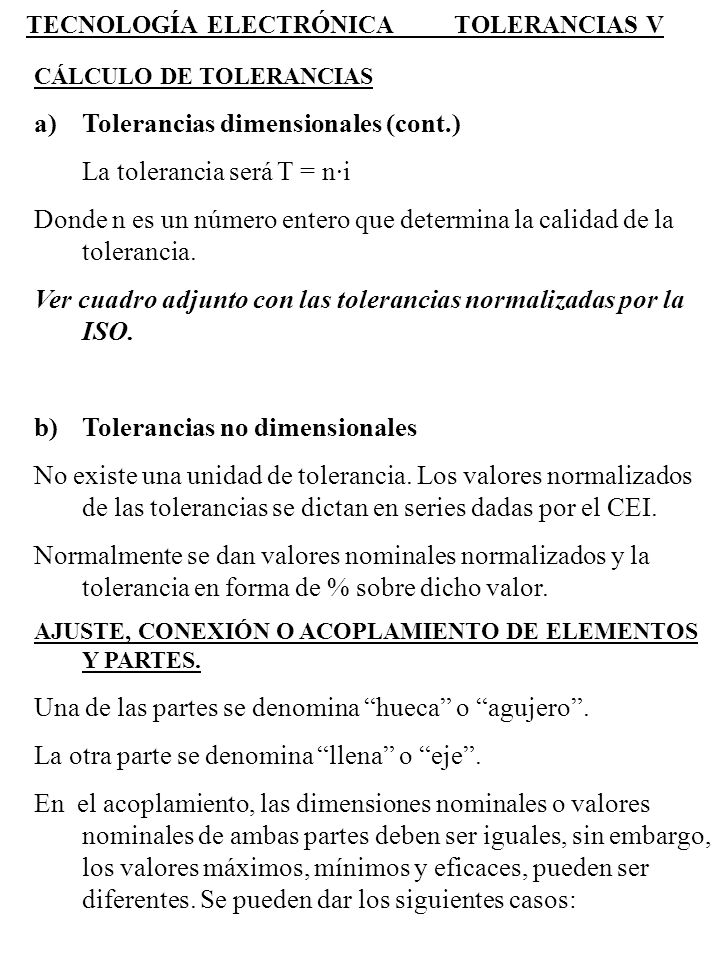

8 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS V CÁLCULO DE TOLERANCIAS a)Tolerancias dimensionales (cont.) La tolerancia será T = n·i Donde n es un número entero que determina la calidad de la tolerancia. Ver cuadro adjunto con las tolerancias normalizadas por la ISO. b)Tolerancias no dimensionales No existe una unidad de tolerancia. Los valores normalizados de las tolerancias se dictan en series dadas por el CEI. Normalmente se dan valores nominales normalizados y la tolerancia en forma de % sobre dicho valor. AJUSTE, CONEXIÓN O ACOPLAMIENTO DE ELEMENTOS Y PARTES. Una de las partes se denomina hueca o agujero. La otra parte se denomina llena o eje. En el acoplamiento, las dimensiones nominales o valores nominales de ambas partes deben ser iguales, sin embargo, los valores máximos, mínimos y eficaces, pueden ser diferentes. Se pueden dar los siguientes casos:

9

10 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS VI AJUSTE, CONEXIÓN O ACOPLAMIENTO DE ELEMENTOS Y PARTES. a)Acoplamiento con juego. Se da si Ymin de la parte hueca es mayor que la Ymax de la parte llena. Juego o esfuerzo máximo: Juego o esfuerzo mínimo: Juego o esfuerzo medio: b)Acoplamiento con aprieto: Se da si Ymax de la parte hueca es menor que la Ymin de la parte llena.

11 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS VII AJUSTE, CONEXIÓN O ACOPLAMIENTO DE ELEMENTOS Y PARTES. Aprieto o esfuerzo máximo: Aprieto o esfuerzo mínimo: Aprieto o esfuerzo medio: POSICIONES O DISPERSIONES NORMALIZADAS Las normas ISO han establecido las desviaciones o dispersiones dimensionales estándar para las partes llenas y para las partes huecas. A partir de estos valores se pueden definir los diferentes tipos de acoplamiento entre piezas.

12 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS VIII POSICIONES O DISPERSIONES NORMALIZADAS a)Partes llenas: b)Partes huecas:

13 TECNOLOGÍA ELECTRÓNICA TOLERANCIAS IX CLASES DE CONEXIÓN O ACOPLAMIENTO a)Agujero único. Se fija la posición y la calidad de la parte hueca. Se definen los diferentes tipos de acoplamiento con la parte llena b)Eje único. Se fija la posición y la calidad de la tolerancia de la parte llena.Se definen los diferentes tipos de ajuste con la parte hueca c)Acoplamiento mixto. Ver tabla adjunta. LÍMITES ESTADÍSTICOS DE LAS TOLERANCIAS Distribución normal.
