1 Nombre : Eleazar Torres Martínez Electromecánica Materia : medición de variables Primer semestre Juan Carlos bahena Grupo 203

2  Calibrador vernier es uno de los instrumentos mecánicos para medición lineal de exteriores, medición de interiores y de profundidades más ampliamente utilizados. Se creé que la escala vernier fue inventado por un portugués llamado Petrus Nonius. El calibrador vernier actual fue desarrollado después, en 1631 por Pierre Vernier.

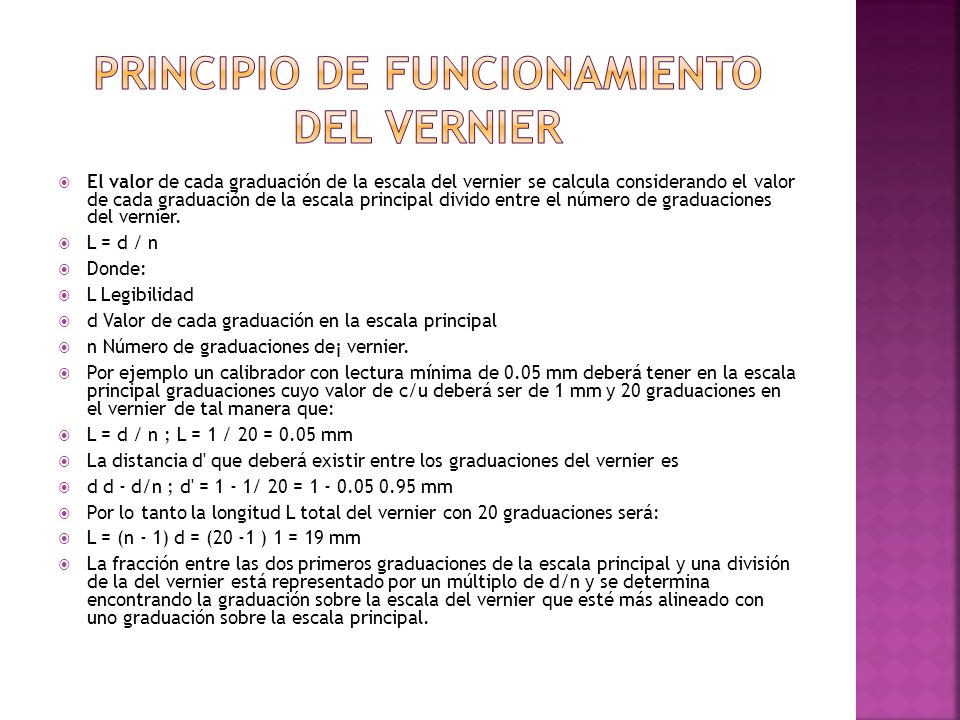

3  El valor de cada graduación de la escala del vernier se calcula considerando el valor de cada graduación de la escala principal divido entre el número de graduaciones del vernier.  L = d / n  Donde:  L Legibilidad  d Valor de cada graduación en la escala principal  n Número de graduaciones de¡ vernier.  Por ejemplo un calibrador con lectura mínima de 0.05 mm deberá tener en la escala principal graduaciones cuyo valor de c/u deberá ser de 1 mm y 20 graduaciones en el vernier de tal manera que:  L = d / n ; L = 1 / 20 = 0.05 mm  La distancia d' que deberá existir entre los graduaciones del vernier es  d d - d/n ; d' = 1 - 1/ 20 = 1 - 0.05 0.95 mm  Por lo tanto la longitud L total del vernier con 20 graduaciones será:  L = (n - 1) d = (20 -1 ) 1 = 19 mm  La fracción entre las dos primeros graduaciones de la escala principal y una división de la del vernier está representado por un múltiplo de d/n y se determina encontrando la graduación sobre la escala del vernier que esté más alineado con uno graduación sobre la escala principal.

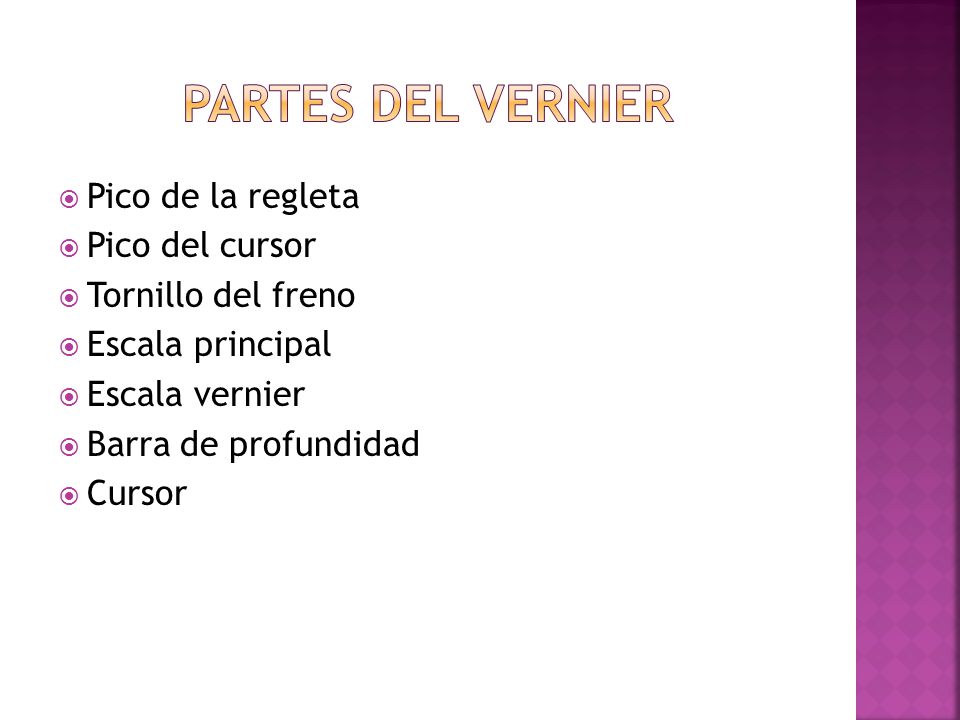

4  Pico de la regleta  Pico del cursor  Tornillo del freno  Escala principal  Escala vernier  Barra de profundidad  Cursor
