1 TALLERES TÉCNICOS OPERACIONALES PROGRAMA UNIFICADO DE FORTALECIMIENTO DE CAPACIDADES PARA APRS

2 Rol especifico y optimización de las Instalaciones Operacionales “PROGRAMA UNIFICADO DE FORTALECIMIENTO DE CAPACIDADES PARA APRs “

3 Objetivo General Establecer cómo se puede optimizar la operación de las instalaciones de un sistema de A.P. en la medida que establezca el rol específico de cada instalación operacional para Minimizar el consumo energético. Disminuir la vulnerabilidad del servicio y aumentar la vida útil de los equipos e instalaciones para mejorar la calidad del servicio de A.P..

4 Procesos de un Sistema de A.P. Pozos Cloración Estanque Regulación Medidor Red A.P. Matriz Presurizadora Producción Distribución Transporte Alimentadora Impulsión

5 NOMBRE TOTAL ARRANQUES Demanda Prod. l/s Prod. Pozos l/sVeces Optimo PozosL/s COLONIA KENNEDY 6506,440,0 6,39 PANQUEHUE MALLOA Ltda. 4284,627,0 5,86 SAGRADA FAMILIA 9329,650,0 5,214 SARMIENTO 2.30030,5132,0 4,343 EL PATAGUAL 7036,727,4 4,19 LOS MAITENES 1.30013,245,0 3,419 AGUAS REQUEGUA LTDA. 7225,819,0 3,38 AGUILA NORTE-SUR 4114,916,0 3,27 CORCOLÉN LTDA. 2211,44,5 3,22 LA COMPAÑÍA DE GRANEROS 6688,826,0 3,012 VALLE HERMOSO 1.51013,135,0 2,718 ZUÑIGA 7355,615,0 2,78 RAPEL 5205,113,4 2,67 SANTA MARGARITA 1.06023,059,0 2,632 Servicios Sanitarios Rurales: Operación Histórica: Explotación excesiva de Agua Cruda.

6 Elemento de Producción y o de distribución de un sistema de abastecimiento de A.P. Pueden bombear directo a la red de distribución. Pueden bombear a un estanque de regulación. requieren de un consumo energético importante para elevar el caudal. Su operación depende de las condiciones del sondaje y del elemento de regulación. Pozos de Agua Cruda.

7 Operación del Pozo: Como Elemento de Producción de un Sist. De A.P. Capacidad del Pozo: Para abastecer la demanda clientes ?. Pozos de Agua Cruda. Niv. St. Niv. Din. Prof. (m). Prof. Bomba (m) Niv. Off Niv. On. Energía Ideal

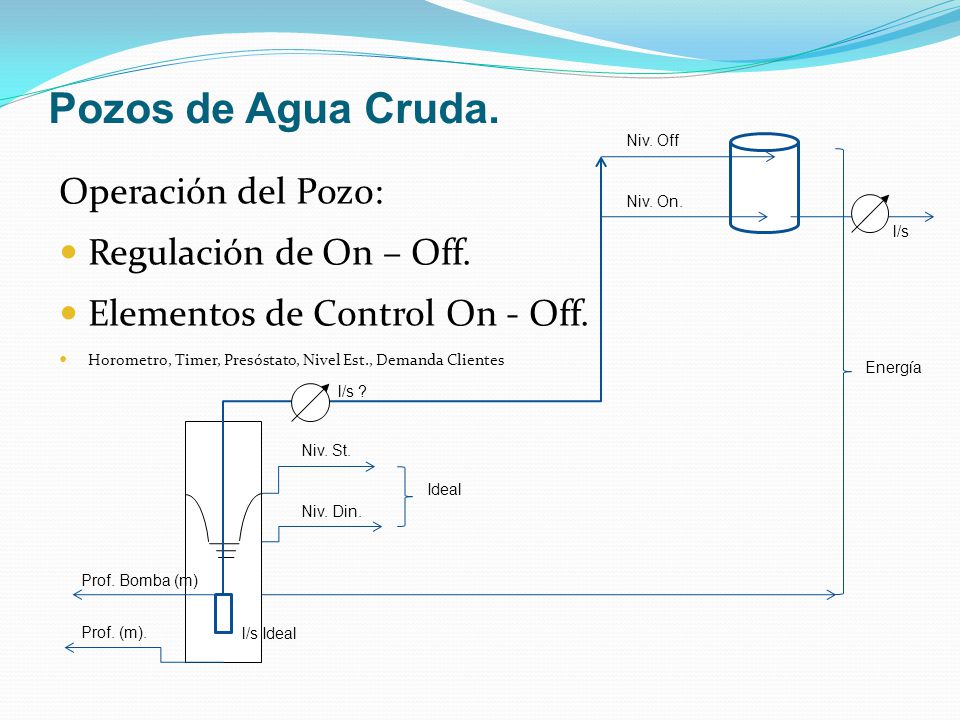

8 Operación del Pozo: Regulación de On – Off. Elementos de Control On - Off. Horometro, Timer, Presóstato, Nivel Est., Demanda Clientes Pozos de Agua Cruda. Niv. St. Niv. Din. Prof. (m). Prof. Bomba (m) Niv. Off Niv. On. Energía Ideal l/s Ideal l/s l/s ?

9 Calibración del Pozo: Capacidad de bombeo l/s según (bomba, Niv. Est. Capacidad del Pozo (l/s) aforo: Nivel St., Nivel Din. Pozos de Agua Cruda. Niv. St. Niv. Din. Prof. (m). Prof. Bomba (m) Ideal l/s ? H l/s – m3/h

10 Golpe de Ariete: Cuando en una impulsión ocurre la detención de las bombas, la presión cae rápidamente. Ésta es una fase crítica, la tubería queda sometida a subpresiones y sobrepresiones. Se generarán bolsas de aire o fuertes presiones sobre las instalaciones, tubería y uniones. Esto se denomina Golpe de Ariete. Pozos de Agua Cruda.

11 Pozo Agua Cruda. Objetivo de un Estanque en el sistema de distribución (tipos de Estanques). Operación optima de Estanques. Mecanismos de control de Estanques. Elementos de Calibración de un estanque.

12 Estanque de regulación, acumulación A.P. Objetivo de un Estanque en el sistema de distribución (tipos de Estanques). Operación optima de Estanques. Mecanismos de control de Estanques. Elementos de Calibración de un estanque.

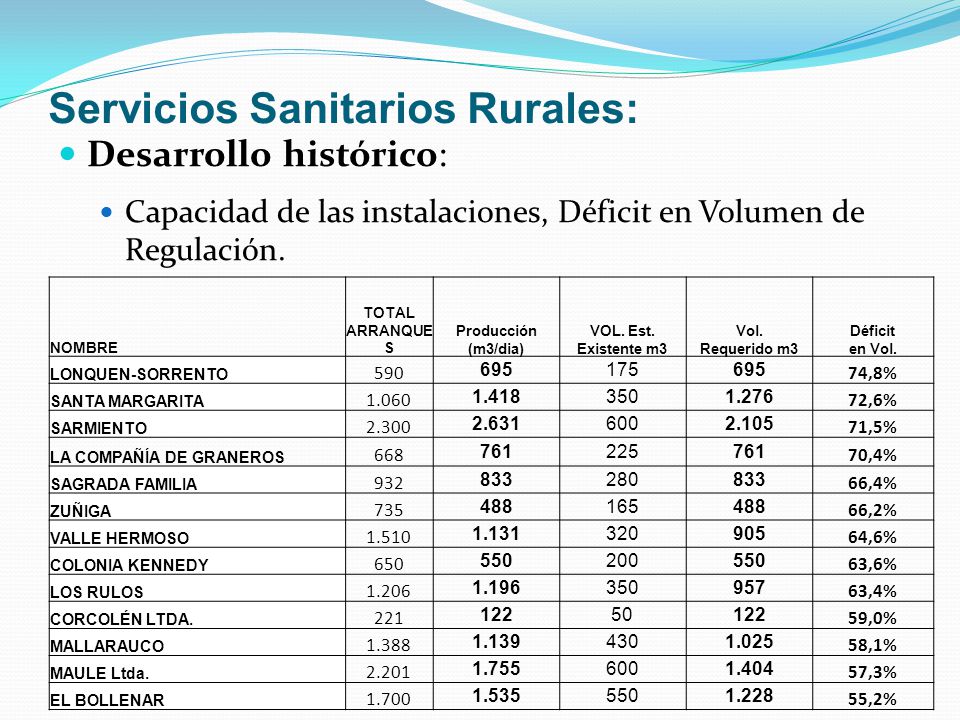

13 Desarrollo histórico: Capacidad de las instalaciones, Déficit en Volumen de Regulación. Servicios Sanitarios Rurales: NOMBRE TOTAL ARRANQUE S Producción (m3/dia) VOL. Est. Existente m3 Vol. Requerido m3 Déficit en Vol. LONQUEN-SORRENTO 590 695175695 74,8% SANTA MARGARITA 1.060 1.4183501.276 72,6% SARMIENTO 2.300 2.6316002.105 71,5% LA COMPAÑÍA DE GRANEROS 668 761225761 70,4% SAGRADA FAMILIA 932 833280833 66,4% ZUÑIGA 735 488165488 66,2% VALLE HERMOSO 1.510 1.131320905 64,6% COLONIA KENNEDY 650 550200550 63,6% LOS RULOS 1.206 1.196350957 63,4% CORCOLÉN LTDA. 221 12250122 59,0% MALLARAUCO 1.388 1.1394301.025 58,1% MAULE Ltda. 2.201 1.7556001.404 57,3% EL BOLLENAR 1.700 1.5355501.228 55,2%

14 Dimensión del Estanque según norma: es suficiente? Según la demanda máx. diaria: Demanda poblacional:Factor: Max. Qd 1000 m3/d0,15…..0,20 max. Qd Asegurar demanda incendio. 16 l/s x 2 hrs. 115 m3 Estanque de regulación, acumulación A.P.

15 Estanque de Acumulación: Permite acumular, reservar el A.P. con el fin de proveer el líquido a otro proceso (Bombeo, distribución) Es un vaso comunicante cuyo volumen necesario depende de la capacidad de bombeo de las bombas. Pozos Estanque Acumulación Bombeo EntradaSalida Estanque de regulación, acumulación A.P.

16 Estanque de Regulación: Permite acumular y regular el A.P. con el fin de asegurar el abastecimiento del cliente, la demanda en cantidad y continuidad. Ajusta la operación de las instalaciones con la demanda de A.P. del cliente. (no es un simple vaso comunicante) Pozos Estanque Regulación Bombeo Entrada Estanque de regulación, acumulación A.P. Red de A.P.

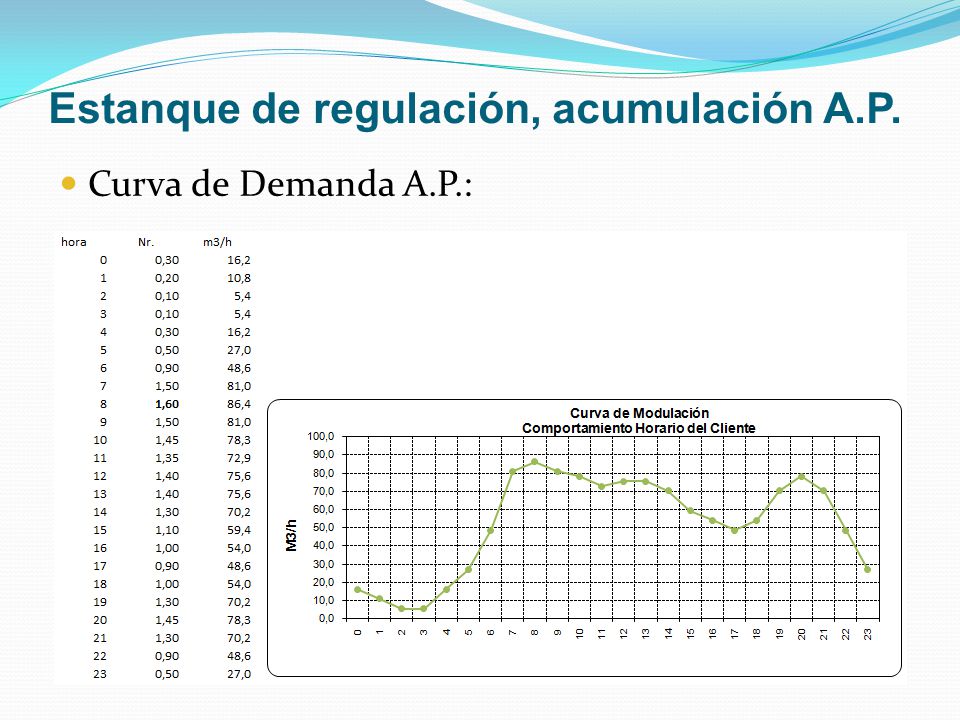

17 Curva de Demanda A.P.: Estanque de regulación, acumulación A.P.

18 Dimensión del Estanque: Según comportamiento de la demanda cliente

19 Operación Optima del Estanque: No como vaso comunicante Máxima utilización de vol. De regulación. Absorbe demanda max. Horaria. Estanque de regulación, acumulación A.P. Max. (Off) Min. (On)

20 Mecanismos de control: (nivel max min.) Estanque de regulación, acumulación A.P. Max. Cierre aut. Min. Alarma aut. On Off Red de A.P.

21 Calibración de un Estanque (medir, ajustar): Volúmen (m3) Volúmen útil (m3, m) Alto, ancho, D, (m) Niveles On – Off (m, m3) Nivel max. (m, m3) Nivel min. (m, m3) Operativo (Hrs.) Estanque de regulación, acumulación A.P. Max. cierre Min. Alarma On Off Medidor

22 Estanque de regulación, acumulación A.P.

23 Comentarios y dudas

24 MUCHAS GRACIAS
