INEFICIENCIAS Alta temperatura de los gases de escape.

Presentación del tema: "INEFICIENCIAS Alta temperatura de los gases de escape."— Transcripción de la presentación:

1 INEFICIENCIAS Alta temperatura de los gases de escape.
Inquemados del combustible. Elevado porcentaje de oxigeno en los gases. Elevada temperatura de las paredes Baja calidad del vapor por arrastre de agua. Excesivo caudal de purgas o muy continuas. Paradas muy frecuentes por averías. Cenizas muy calientes. Entrada de agua de alimentación fría a la caldera. Agua en el aire de combustión y combustible.

2 INEFICIENCIAS Falta de controles. Fugas de vapor.
Operaciones fluctuantes con demandas muy variables de vapor. Balance de Energía Típico de una caldera Perdidas por pares, inquemedos residuos otros 13.5% Energía entregada el combustible CALDERA Energía en el vapor 74,5% Energía de gases 12%

3 CONSIDERACIONES PARA AHORRO
Cada ºC. Sobre la temperatura optima del flujo de gases, significa una perdida de energía de 1%. Cada 1% de Oxigeno, (equivalente a 5% de exceso de aire) en los humos es indicativo de una perdida de energía de 0.5%. También cada 10 ºC. de incremento de la temperatura del aire dará como resultado un 0.5% de mayor eficiencia.

4 ACTIVIDADES PARA CONSEGUIR AHORROS
Selección adecuada de la presión de trabajo Ajuste periódico de la combustión Ajuste frecuente al régimen de purgas Evaluación termográfica de las paredes Limpieza periódica de la unidad Ajuste periódico del tiro de aire y gases Tener altos factores de carga Control del consumo de combustible Uso de recuperadores de calor en la caldera Automatización de purgas Control de la combustión Adecuado aislamiento de las tuberías Evaluación periódica de la cantidad y temperatura del condensado

5 PUNTOS PARA OPTIMIZAR LA CALDERA
Reducir el exceso de aire Mecánico Electrónico

6 PUNTOS PARA OPTIMIZAR LA CALDERA
Disminuir la temperatura de los gases

7 PUNTOS PARA OPTIMIZAR LA CALDERA
Reducir la presión de la caldera Por cada 70 psi se puede conseguir un ahorro de un 1% Beneficios : Más baja temperatura de gases debido a una mejor transferencia de calor Se reducen las pérdidas de calor de la caldera y tuberías Disminución de pérdidas por fugas a menor presión Consideraciones : Se puede afectar la circulación del fluido en la caldera Las válvulas de seguridad se deben calibrar o cambiar Se debe efectuar ajustes al sistema de purgas para reducir la demanda de vapor

8 PUNTOS PARA OPTIMIZAR LA CALDERA
Reducir la purga de la caldera Excesiva purga debido a mal tratamiento o deficientes practicas implican desperdicio de energía Cuando la purga es excesiva el nivel de sólidos en la caldera baja por debajo del valor admisible, dando como resultado pérdidas adicionales de calor Cuando la purga es menor que la necesaria aumenta el nivel de incrustaciones en las caldera, lo cual ocasiona aislamiento térmico de las superficies de transferencia. Se debe controlar la calidad del agua de alimentación con un adecuado tratamiento y proceso de operación

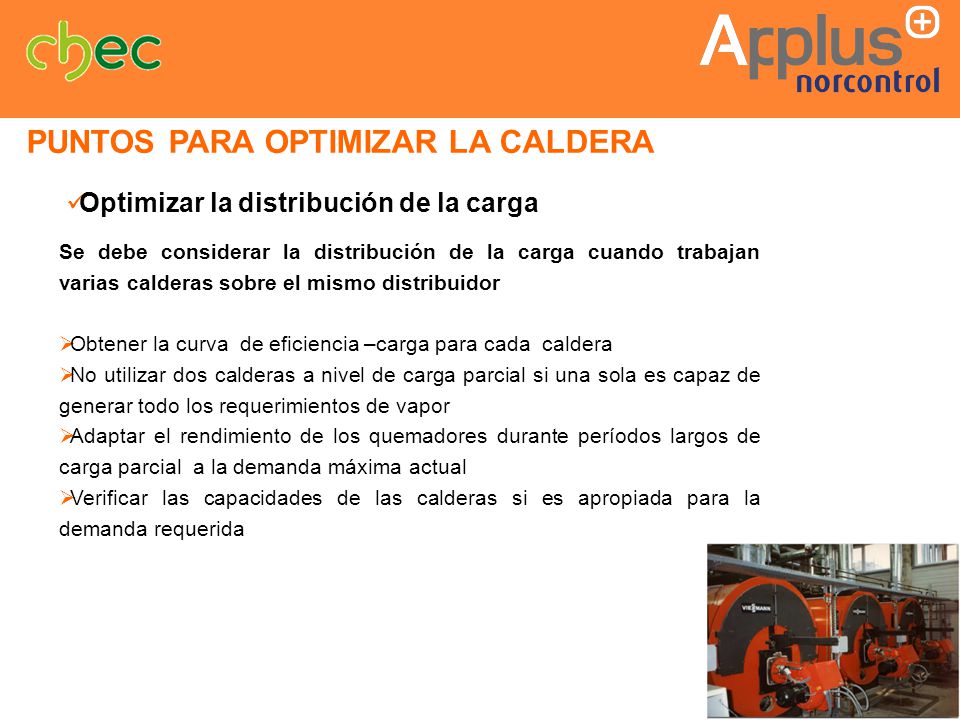

9 PUNTOS PARA OPTIMIZAR LA CALDERA
Optimizar la distribución de la carga Se debe considerar la distribución de la carga cuando trabajan varias calderas sobre el mismo distribuidor Obtener la curva de eficiencia –carga para cada caldera No utilizar dos calderas a nivel de carga parcial si una sola es capaz de generar todo los requerimientos de vapor Adaptar el rendimiento de los quemadores durante períodos largos de carga parcial a la demanda máxima actual Verificar las capacidades de las calderas si es apropiada para la demanda requerida

10 PUNTOS PARA OPTIMIZAR LA CALDERA
Eliminar las fugas de vapor Las pérdidas es una función de la presión de operación y del tamaño del orificio

11 PUNTOS PARA OPTIMIZAR LA CALDERA
Reducir incrustaciones sobre el lado del agua Incrustaciones y depósitos disminuyen la transferencia de calor Solución Tratamiento adecuado del agua , según el tipo de caldera y parámetros de operación Aprovechar las paradas para realizar las inspecciones y limpiezas correspondientes

12 PUNTOS PARA OPTIMIZAR LA CALDERA
Reducir depósitos de hollín sobre el lado del fuego Aumento de temperatura de gases a la salida de la caldera Pérdida de tiro entre el hogar y la chimenea Incrustaciones sobre las superficies de calefacción Solución Realizar calibración optima de la combustión En las paradas de las calderas efectuar la limpieza correspondiente

13 PUNTOS PARA OPTIMIZAR LA CALDERA
Incrementos de temperatura del aire de combustión Precalentar el aire de combustión Por cada 22°C más de temperatura del aire, se obtiene 1% de incremento de eficiencia Solución Instalar precalentador si es técnica y económicamente factible

14 PUNTOS PARA OPTIMIZAR LA CALDERA
Incrementos de temperatura del agua de alimentación Elevar la temperatura del agua de alimentación Por cada 5.5 °C que aumente la temperatura del agua de alimentación la eficiencia de la caldera se mejora en 1% Solución Instalar un economizador que use energía de los gases de escape de la caldera El agua se puede precalentar usando el calor de las purgas de la caldera

15 PUNTOS PARA OPTIMIZAR LA CALDERA
Reducción de pérdidas de calor en la caldera, tuberías y válvulas Perdidas de calor por radiación y convección sobre las superficies sin aislamiento, o mal aisladas Solución Cuantificar las pérdidas de calor Aislar térmicamente las superficies , en forma adecuada. Tener en cuenta el tipo de espesor, la calidad del producto a utilizar y su costo.

16 Presentación de Calderas
EFICIENCIA ENERGÉTICA Fijo: +57 (5)  Ext Barranquilla: Carrera 55 No Piso 108. APPLUS NORCONTROL COLOMBIA LTDA
