Control de la demanda eléctrica

Presentación del tema: "Control de la demanda eléctrica"— Transcripción de la presentación:

1 Control de la demanda eléctrica
Información básica Junio 2001

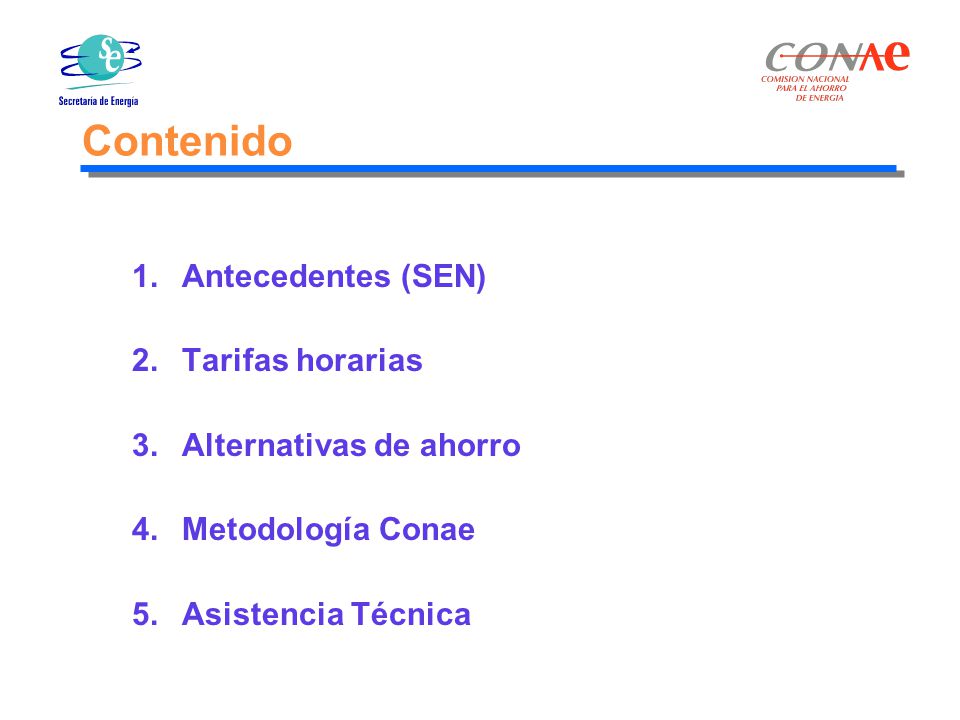

2 Contenido 1. Antecedentes (SEN) 2. Tarifas horarias
3. Alternativas de ahorro 4. Metodología Conae 5. Asistencia Técnica

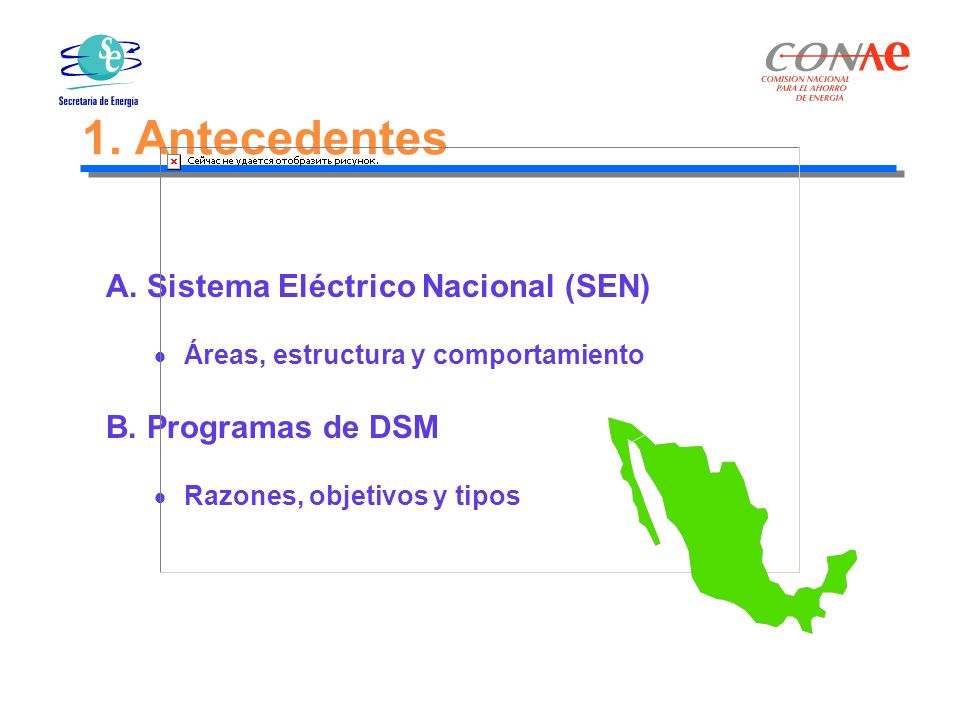

3 1. Antecedentes A. Sistema Eléctrico Nacional (SEN)
Áreas, estructura y comportamiento B. Programas de DSM Razones, objetivos y tipos

4 A. Sistema Eléctrico Nacional (SEN)
En las últimas décadas, el SEN ha evolucionado a un ritmo acelerado En 1960 la capacidad instalada de generación en México era de 3,021 MW , alimentado por sistemas eléctricos independientes entre sí

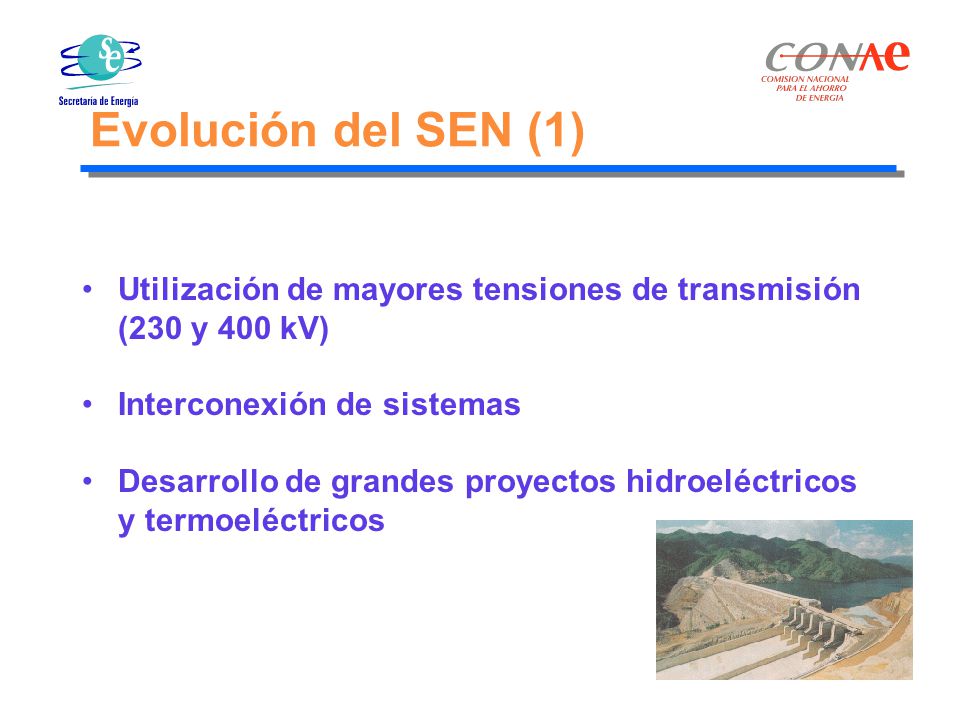

5 Evolución del SEN (1) Utilización de mayores tensiones de transmisión (230 y 400 kV) Interconexión de sistemas Desarrollo de grandes proyectos hidroeléctricos y termoeléctricos

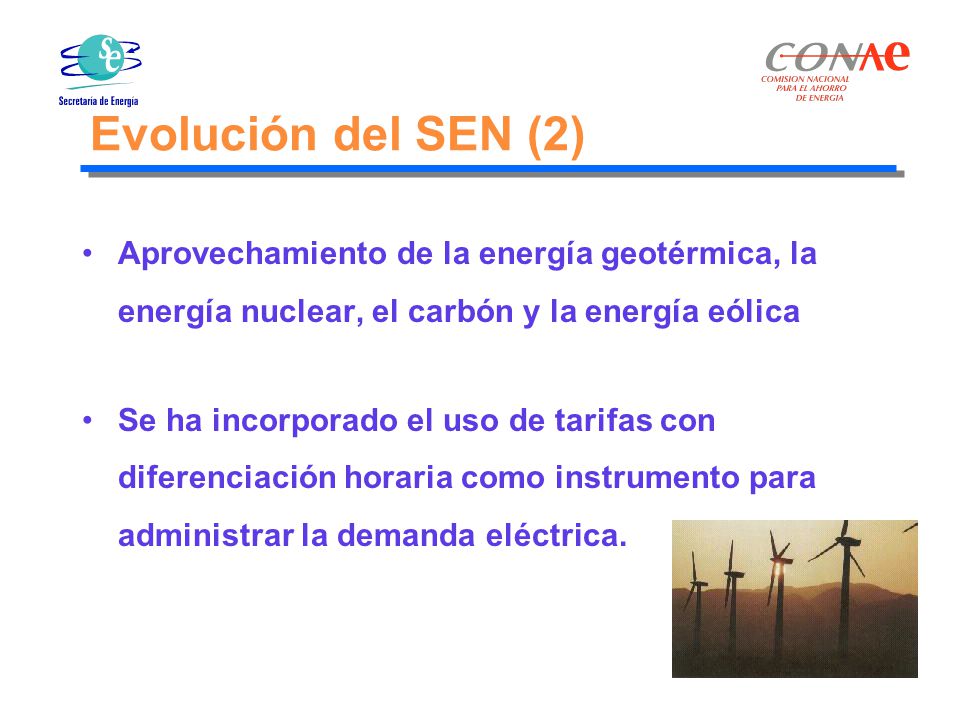

6 Evolución del SEN (2) Aprovechamiento de la energía geotérmica, la energía nuclear, el carbón y la energía eólica Se ha incorporado el uso de tarifas con diferenciación horaria como instrumento para administrar la demanda eléctrica.

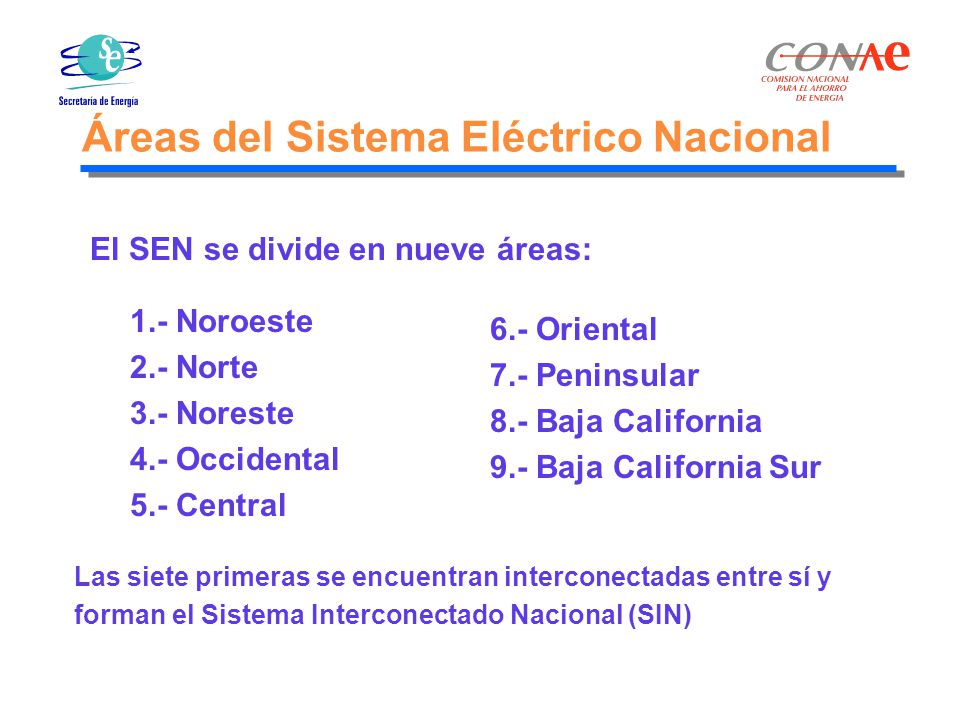

7 Áreas del Sistema Eléctrico Nacional
El SEN se divide en nueve áreas: 1.- Noroeste 2.- Norte 3.- Noreste 4.- Occidental 5.- Central 6.- Oriental 7.- Peninsular 8.- Baja California 9.- Baja California Sur Las siete primeras se encuentran interconectadas entre sí y forman el Sistema Interconectado Nacional (SIN)

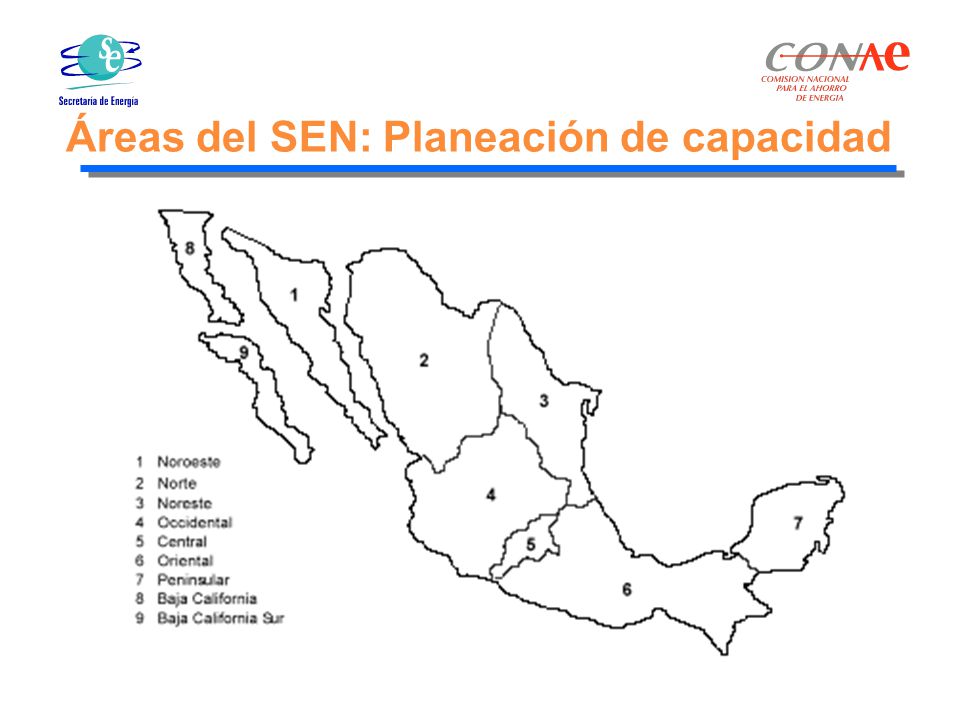

8 Áreas del SEN: Planeación de capacidad

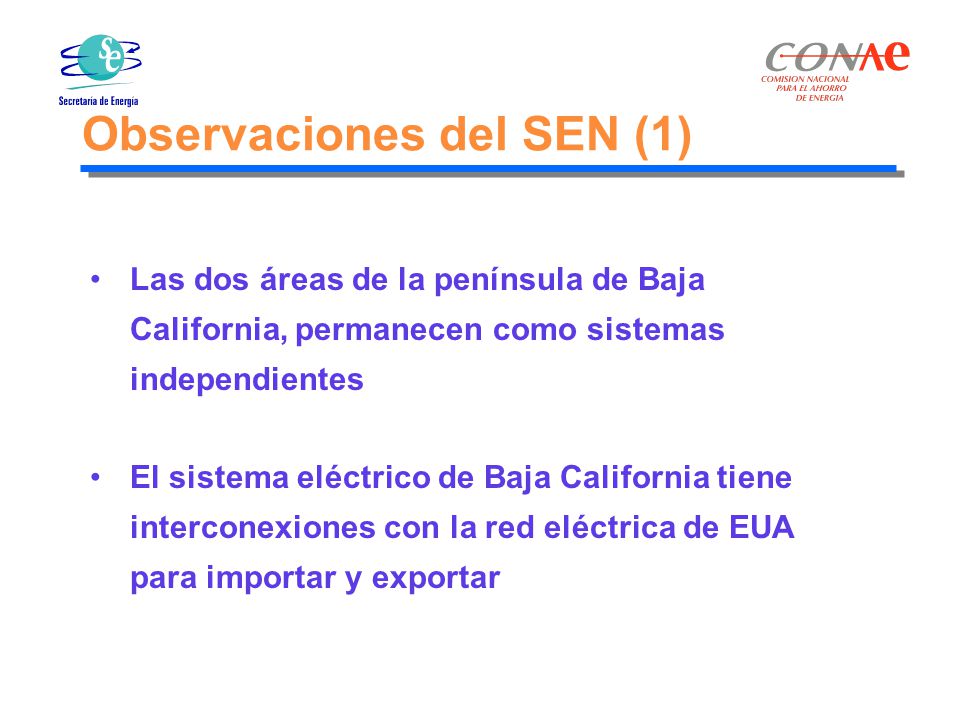

9 Observaciones del SEN (1)
Las dos áreas de la península de Baja California, permanecen como sistemas independientes El sistema eléctrico de Baja California tiene interconexiones con la red eléctrica de EUA para importar y exportar

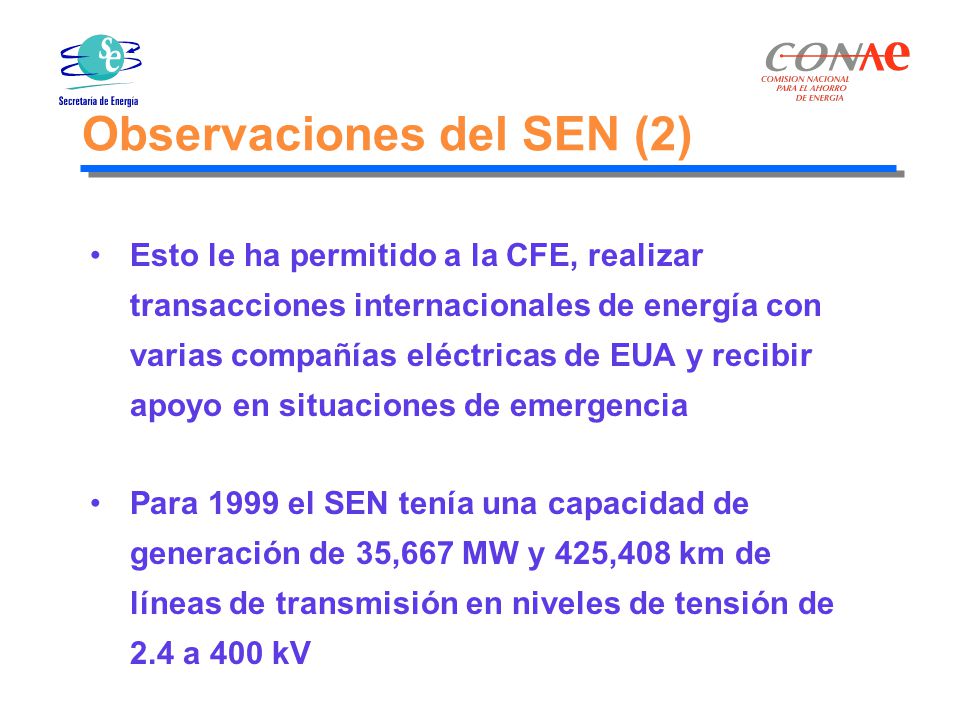

10 Observaciones del SEN (2)
Esto le ha permitido a la CFE, realizar transacciones internacionales de energía con varias compañías eléctricas de EUA y recibir apoyo en situaciones de emergencia Para 1999 el SEN tenía una capacidad de generación de 35,667 MW y 425,408 km de líneas de transmisión en niveles de tensión de 2.4 a 400 kV

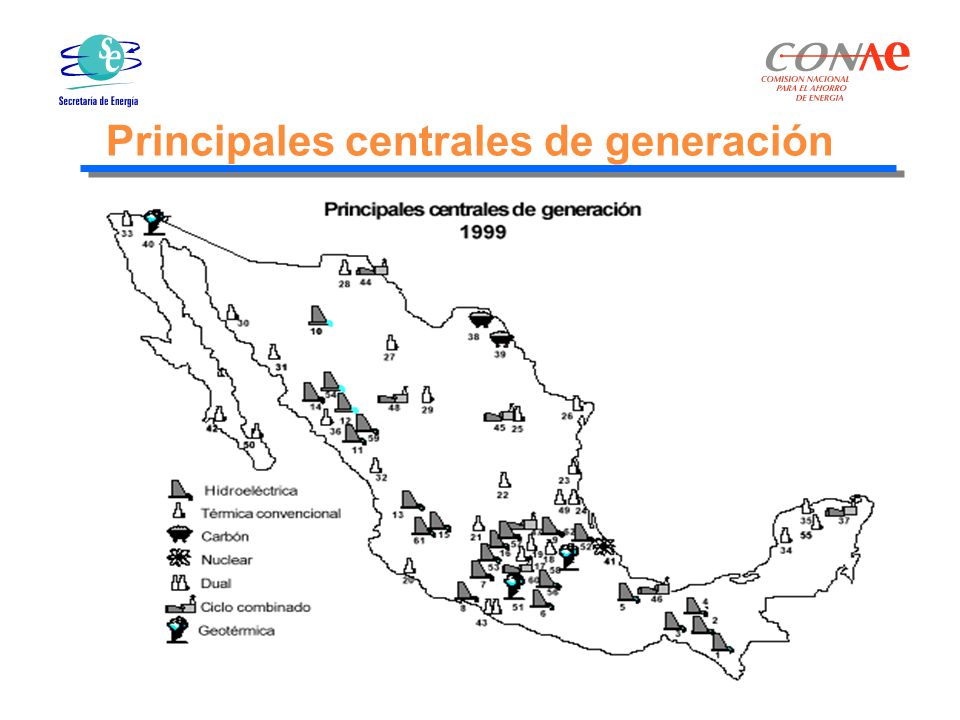

11 Principales centrales de generación

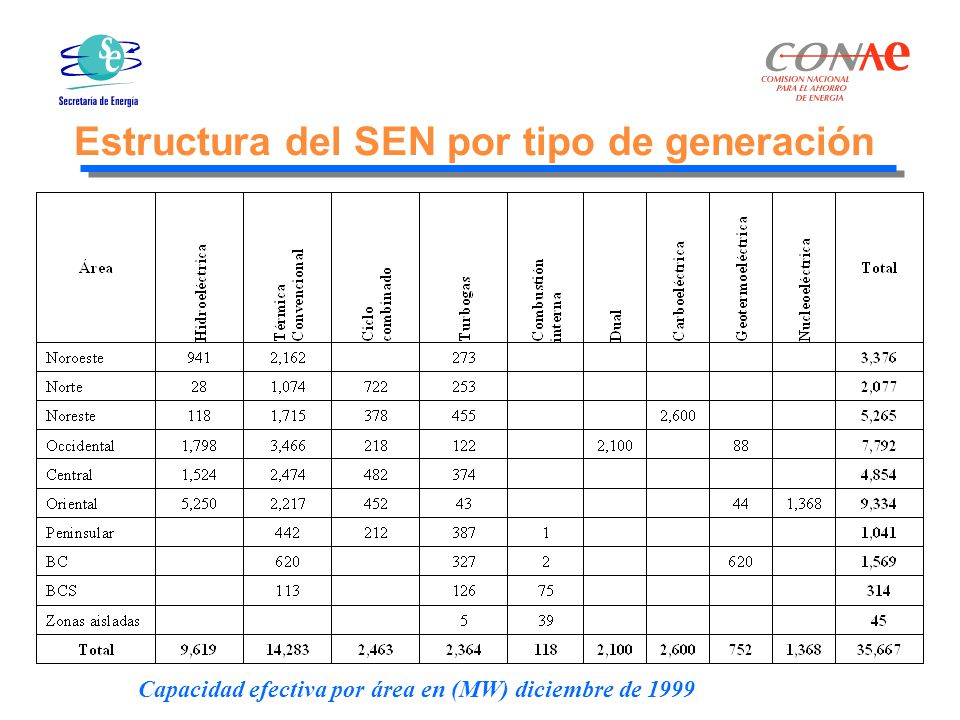

12 Capacidad efectiva por área en (MW) diciembre de 1999
Estructura del SEN por tipo de generación Capacidad efectiva por área en (MW) diciembre de 1999

13 Capacidad efectiva al 31-dic-99

14 Generación bruta de electricidad en 1999

15 Regionalización tarifaria
Baja California Norte Noreste Noroeste Baja California Sur Peninsular Sur Central

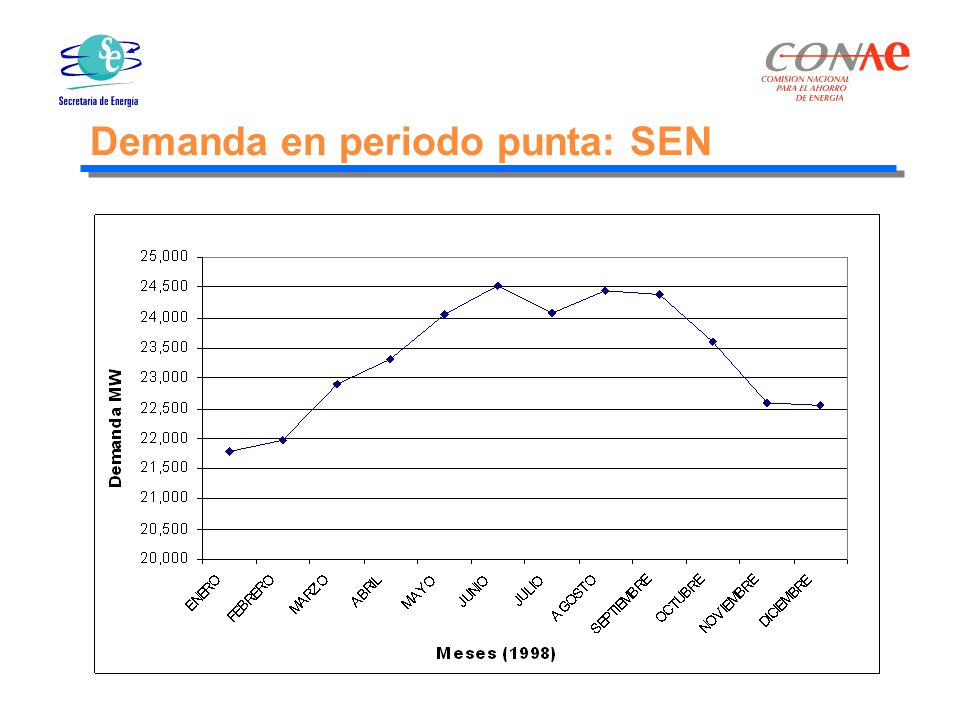

16 Demanda en periodo punta: SEN

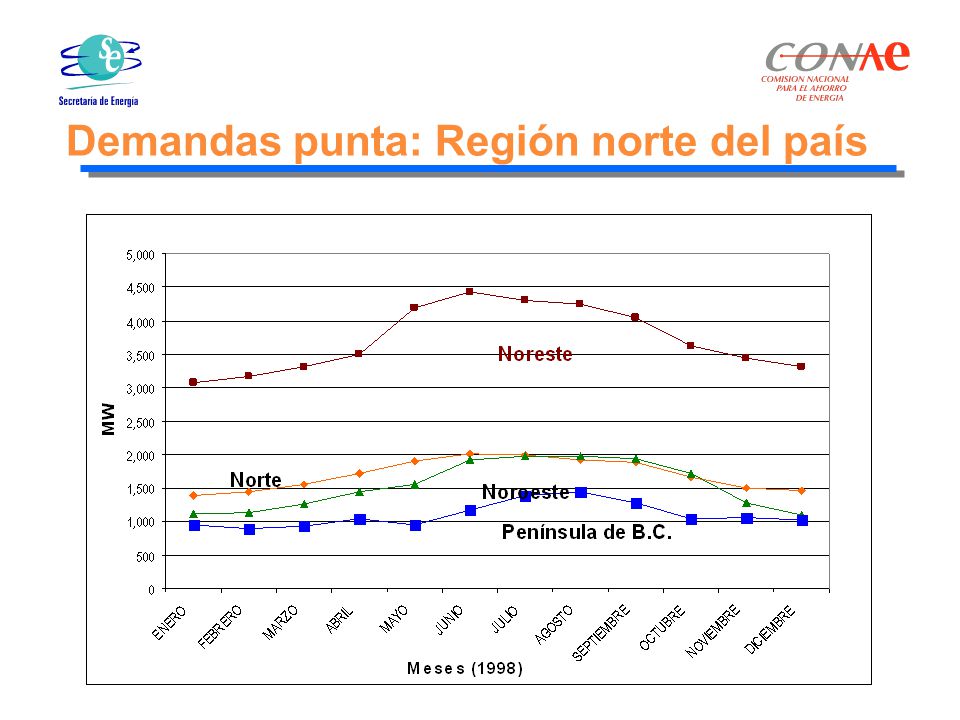

17 Demandas punta: Región norte del país

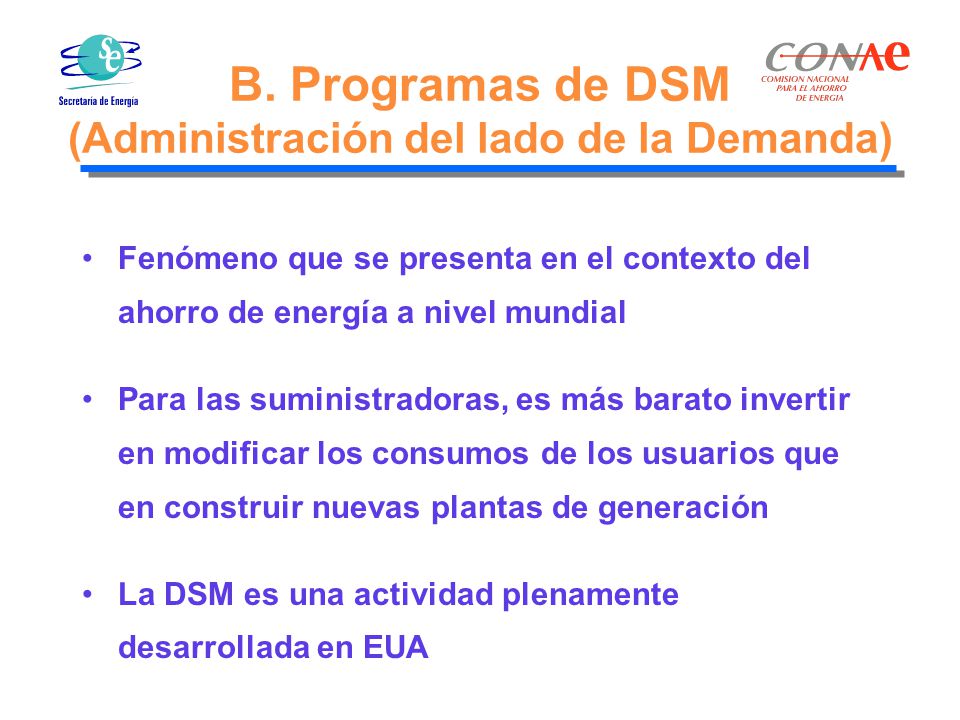

18 B. Programas de DSM (Administración del lado de la Demanda)
Fenómeno que se presenta en el contexto del ahorro de energía a nivel mundial Para las suministradoras, es más barato invertir en modificar los consumos de los usuarios que en construir nuevas plantas de generación La DSM es una actividad plenamente desarrollada en EUA

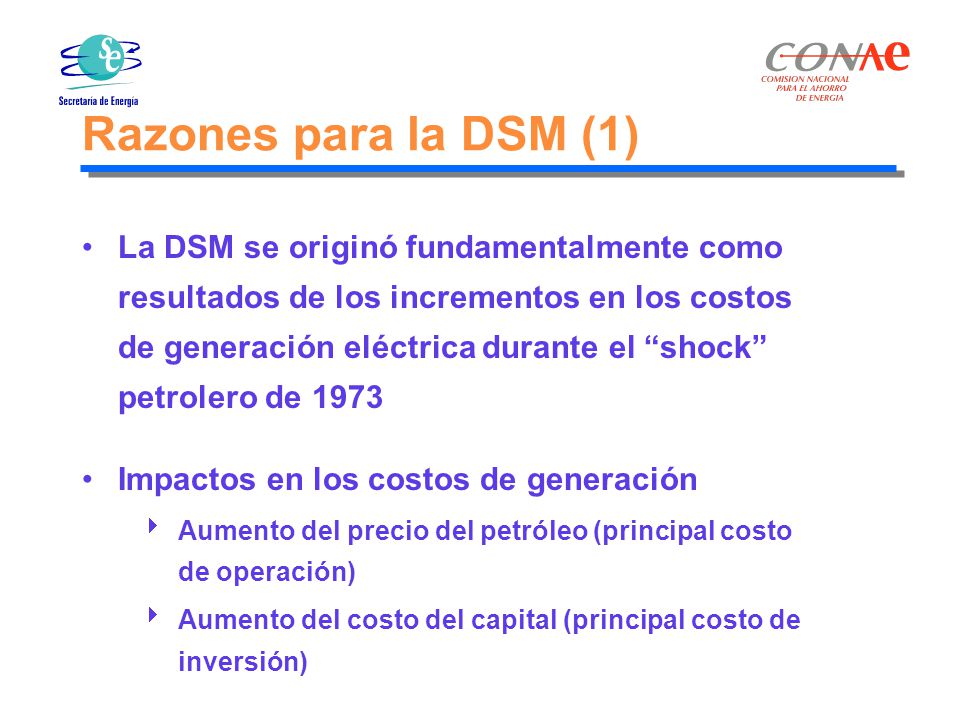

19 Razones para la DSM (1) La DSM se originó fundamentalmente como resultados de los incrementos en los costos de generación eléctrica durante el “shock” petrolero de 1973 Impactos en los costos de generación Aumento del precio del petróleo (principal costo de operación) Aumento del costo del capital (principal costo de inversión)

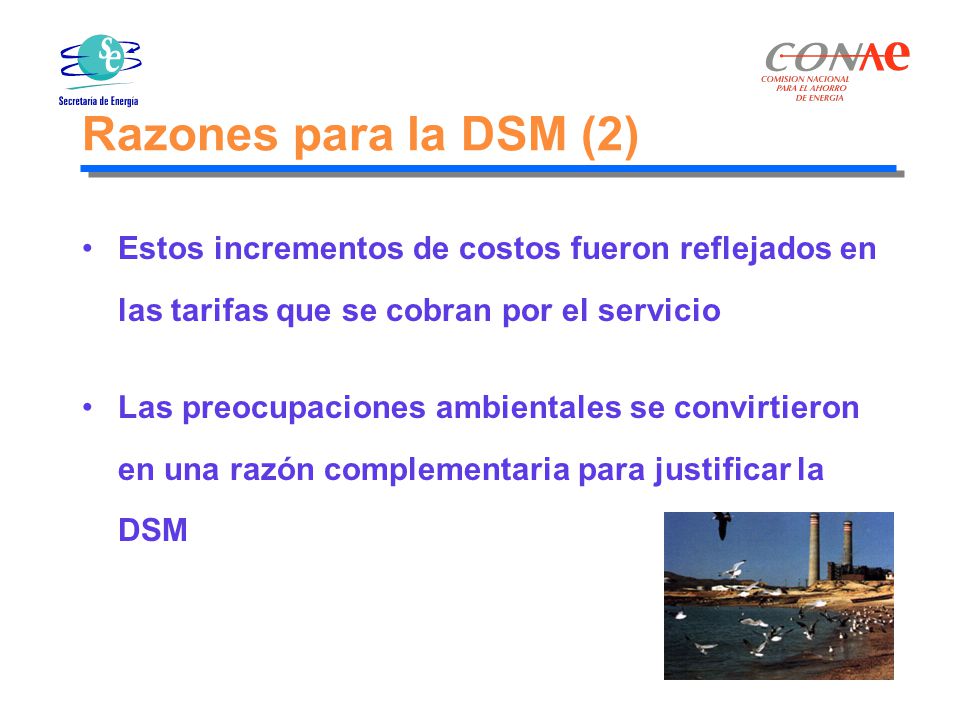

20 Razones para la DSM (2) Estos incrementos de costos fueron reflejados en las tarifas que se cobran por el servicio Las preocupaciones ambientales se convirtieron en una razón complementaria para justificar la DSM

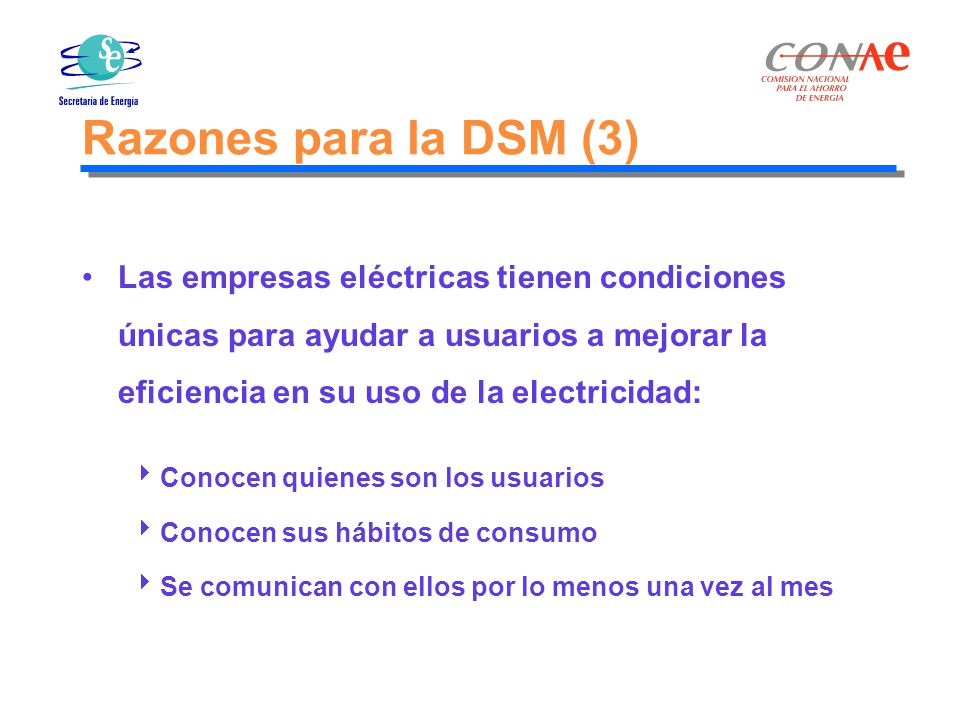

21 Razones para la DSM (3) Las empresas eléctricas tienen condiciones únicas para ayudar a usuarios a mejorar la eficiencia en su uso de la electricidad: Conocen quienes son los usuarios Conocen sus hábitos de consumo Se comunican con ellos por lo menos una vez al mes

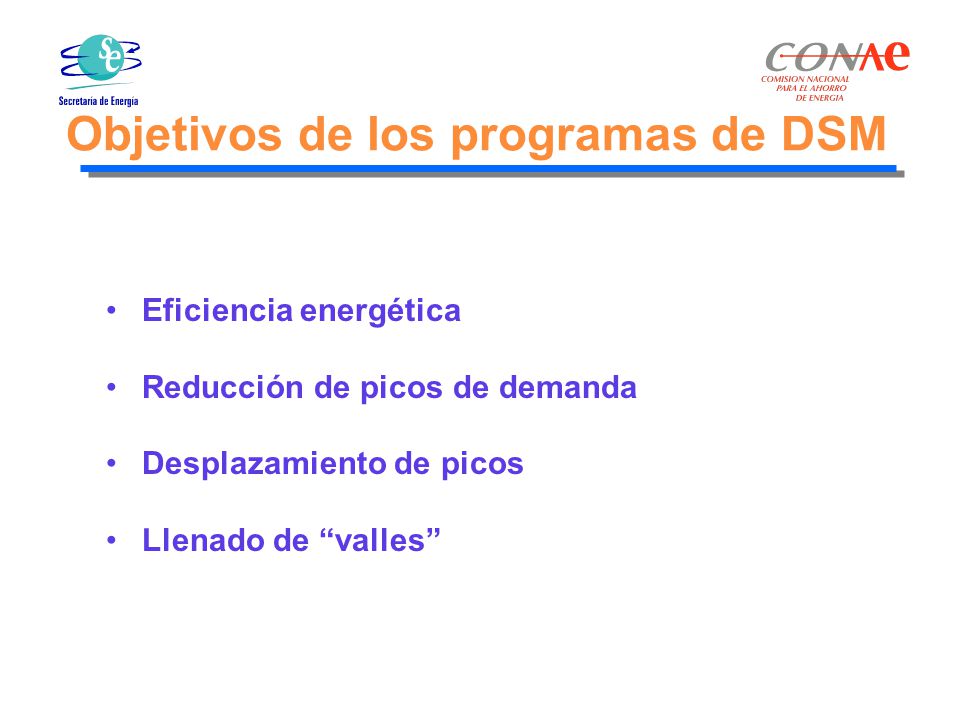

22 Objetivos de los programas de DSM
Eficiencia energética Reducción de picos de demanda Desplazamiento de picos Llenado de “valles”

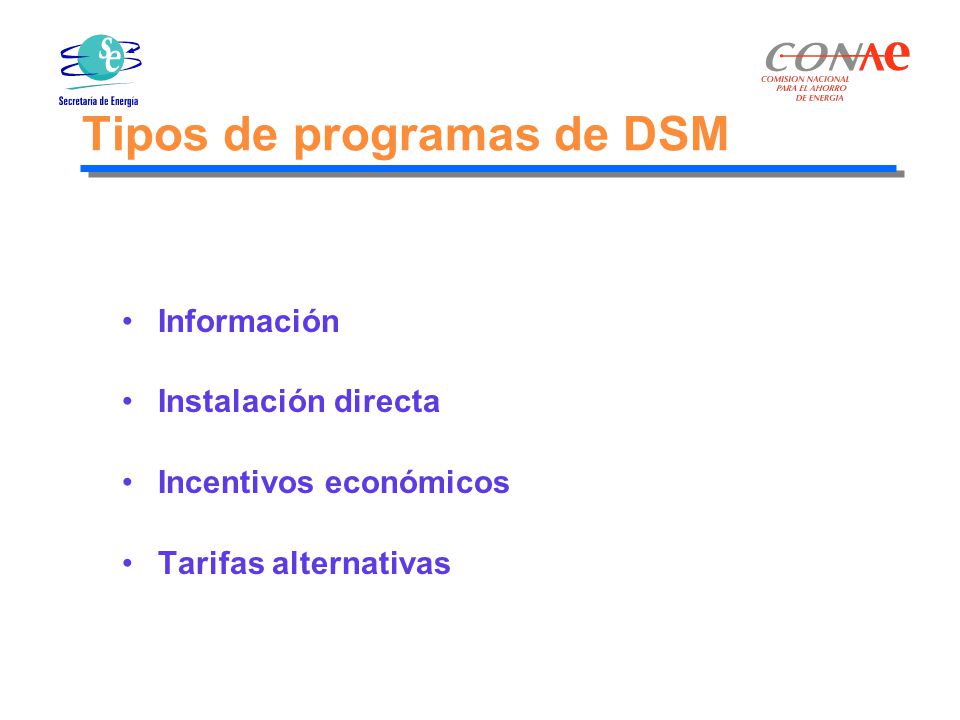

23 Tipos de programas de DSM
Información Instalación directa Incentivos económicos Tarifas alternativas

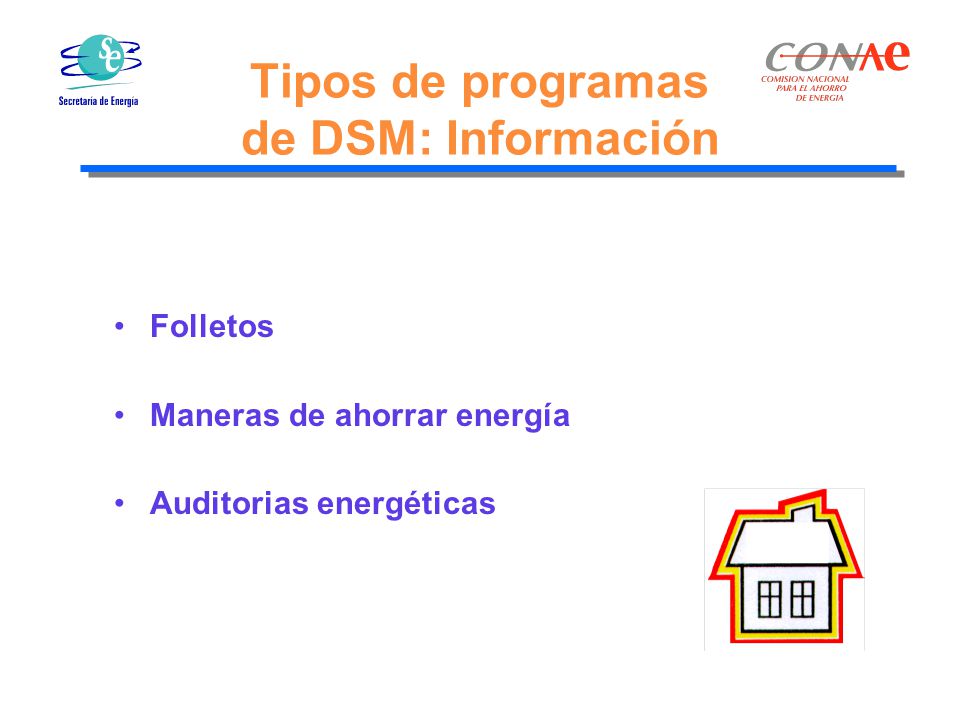

24 Tipos de programas de DSM: Información
Folletos Maneras de ahorrar energía Auditorias energéticas

25 Programas de DSM: Instalación
Equipos eficientes en el uso de la electricidad Hacer uso de las tecnologías existentes que contribuyan al ahorro de energía

26 Programas de DSM: Incentivos económicos
Subsidios a compra de equipos de alta eficiencia Bonificaciones a fabricantes y distribuidores de estos equipos y/o préstamos de bajo interés

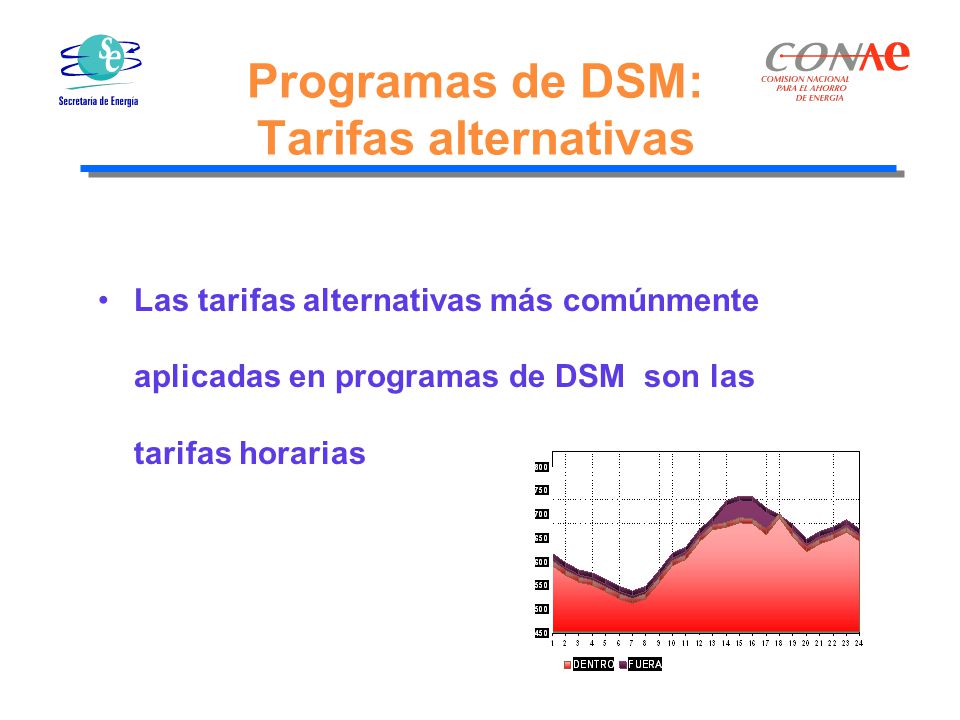

27 Programas de DSM: Tarifas alternativas
Las tarifas alternativas más comúnmente aplicadas en programas de DSM son las tarifas horarias

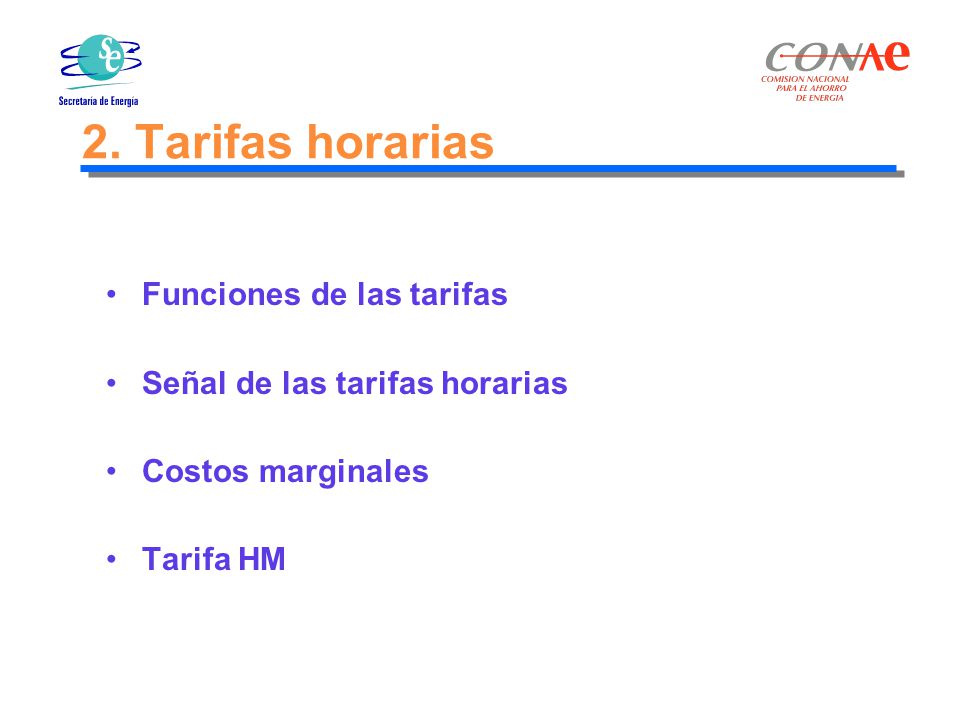

28 2. Tarifas horarias Funciones de las tarifas
Señal de las tarifas horarias Costos marginales Tarifa HM

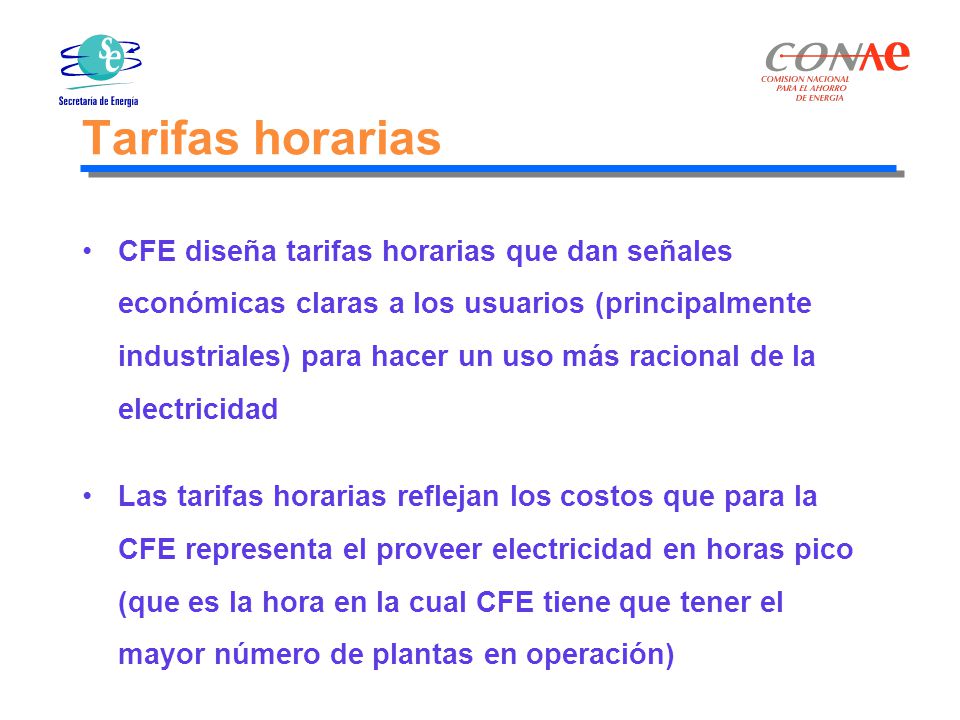

29 Tarifas horarias CFE diseña tarifas horarias que dan señales económicas claras a los usuarios (principalmente industriales) para hacer un uso más racional de la electricidad Las tarifas horarias reflejan los costos que para la CFE representa el proveer electricidad en horas pico (que es la hora en la cual CFE tiene que tener el mayor número de plantas en operación)

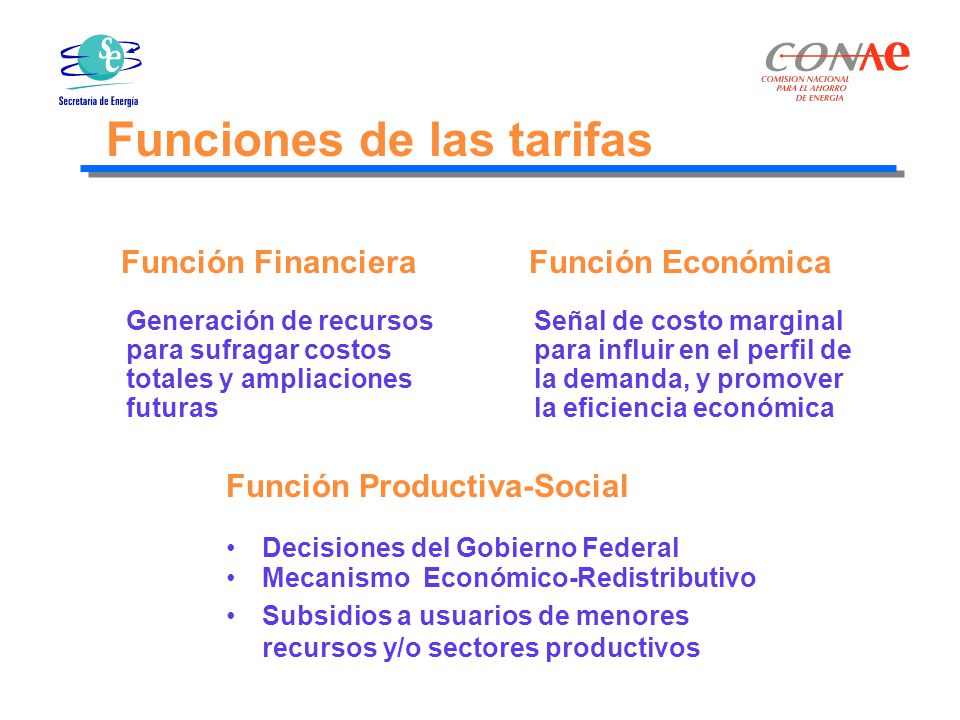

30 Funciones de las tarifas
Función Financiera Generación de recursos para sufragar costos totales y ampliaciones futuras Función Económica Señal de costo marginal para influir en el perfil de la demanda, y promover la eficiencia económica Función Productiva-Social Decisiones del Gobierno Federal Mecanismo Económico-Redistributivo Subsidios a usuarios de menores recursos y/o sectores productivos

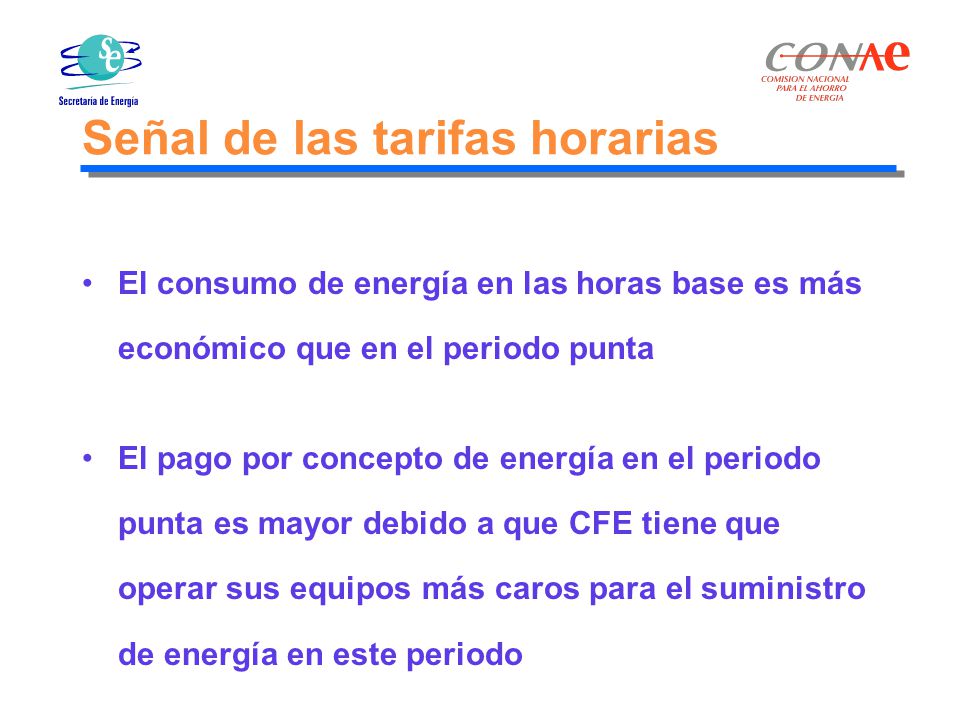

31 Señal de las tarifas horarias
El consumo de energía en las horas base es más económico que en el periodo punta El pago por concepto de energía en el periodo punta es mayor debido a que CFE tiene que operar sus equipos más caros para el suministro de energía en este periodo

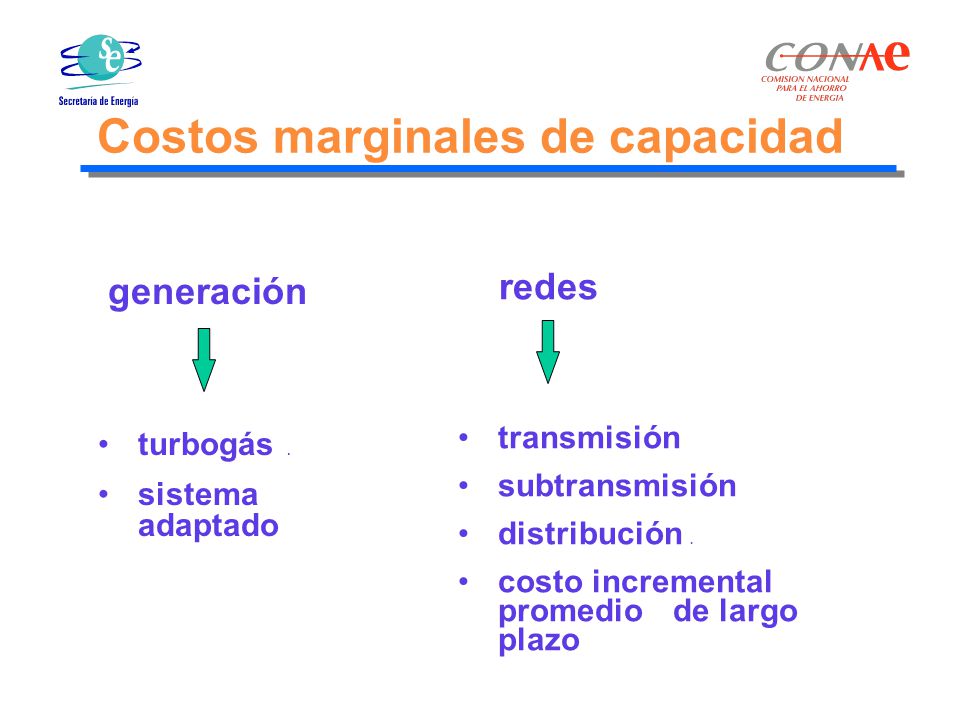

32 Costos marginales de capacidad
generación turbogás . sistema adaptado redes transmisión subtransmisión distribución . costo incremental promedio de largo plazo

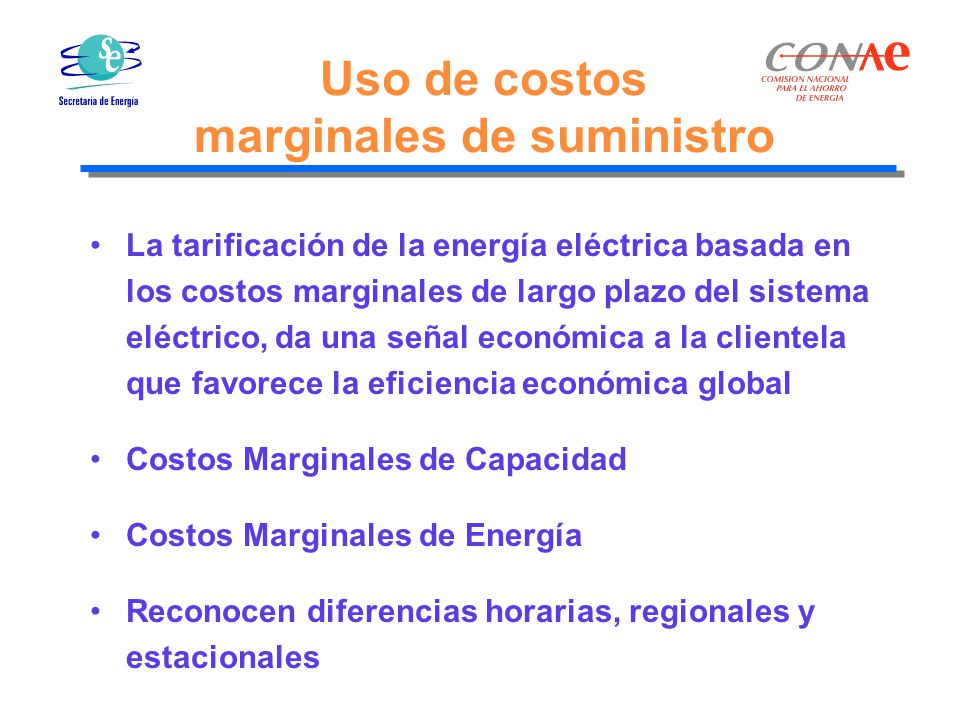

33 marginales de suministro
Uso de costos marginales de suministro La tarificación de la energía eléctrica basada en los costos marginales de largo plazo del sistema eléctrico, da una señal económica a la clientela que favorece la eficiencia económica global Costos Marginales de Capacidad Costos Marginales de Energía Reconocen diferencias horarias, regionales y estacionales

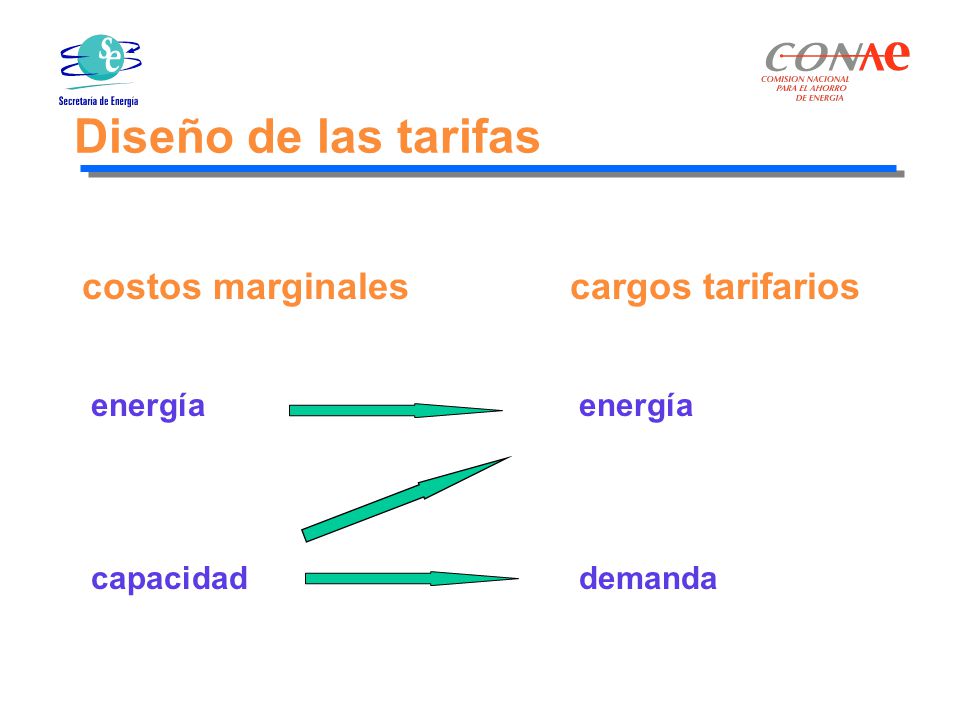

34 Diseño de las tarifas costos marginales cargos tarifarios energía
capacidad cargos tarifarios energía demanda

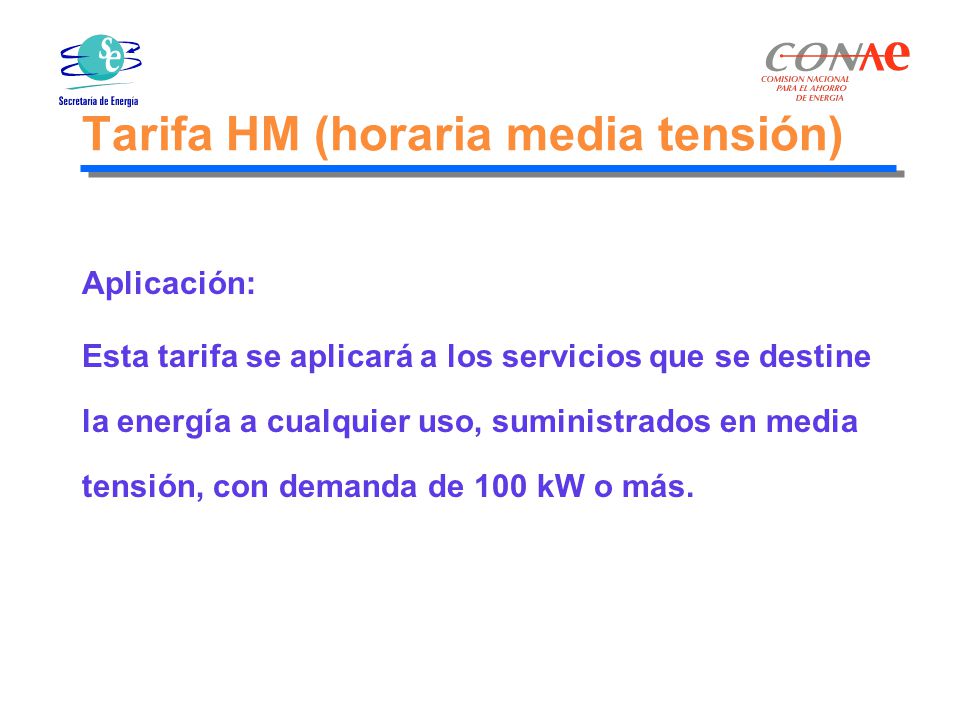

35 Tarifa HM (horaria media tensión)
Aplicación: Esta tarifa se aplicará a los servicios que se destine la energía a cualquier uso, suministrados en media tensión, con demanda de 100 kW o más.

36 Tendencia de la Tarifa HM
Con el transcurso del tiempo, va incorporando a un mayor número de usuarios: noviembre de 1991: 1000 kW noviembre de 1996: kW diciembre de 1997 : kW diciembre de 1998: kW

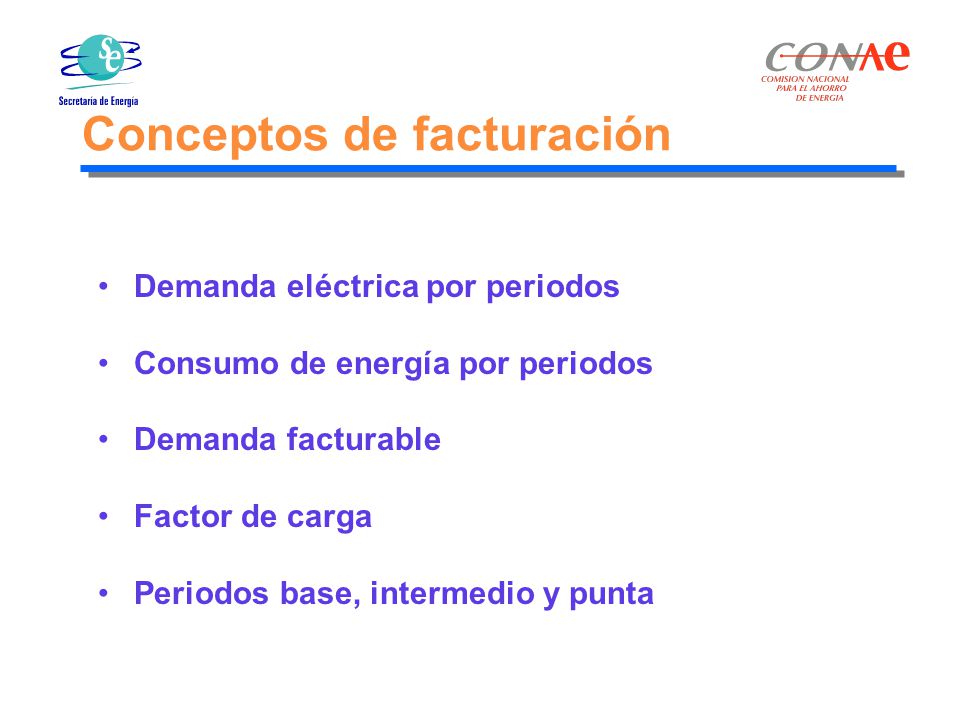

37 Conceptos de facturación
Demanda eléctrica por periodos Consumo de energía por periodos Demanda facturable Factor de carga Periodos base, intermedio y punta

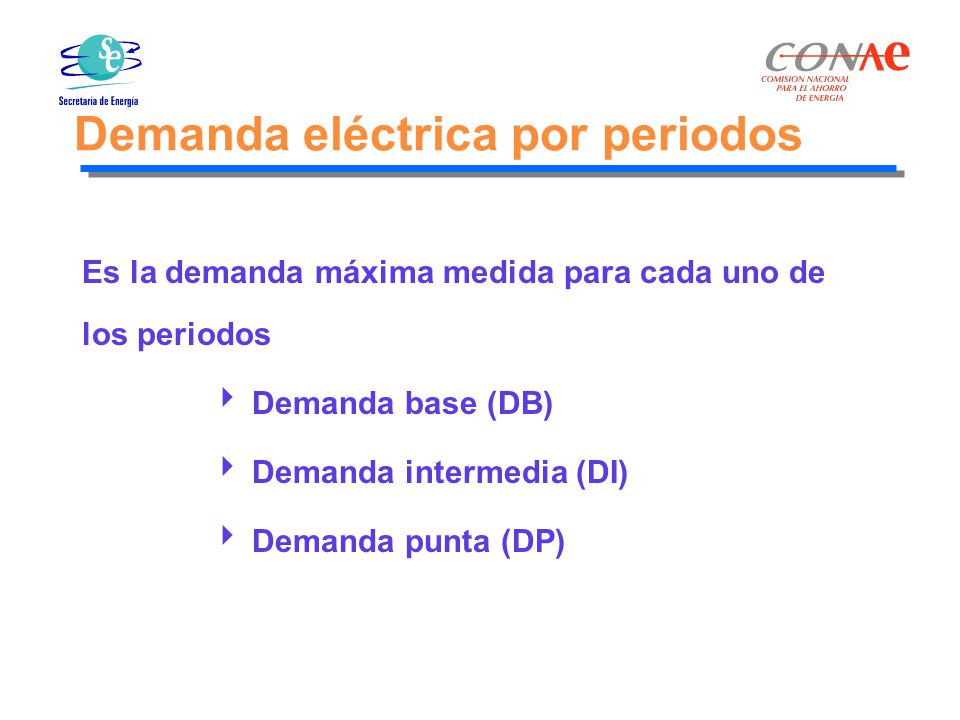

38 Demanda eléctrica por periodos
Es la demanda máxima medida para cada uno de los periodos Demanda base (DB) Demanda intermedia (DI) Demanda punta (DP)

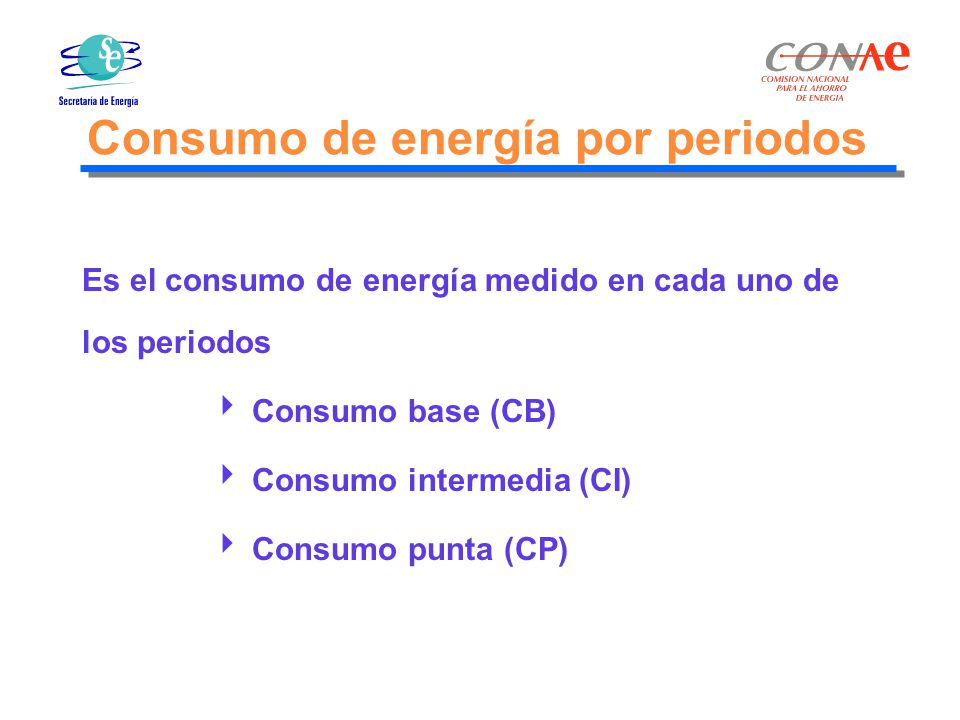

39 Consumo de energía por periodos
Es el consumo de energía medido en cada uno de los periodos Consumo base (CB) Consumo intermedia (CI) Consumo punta (CP)

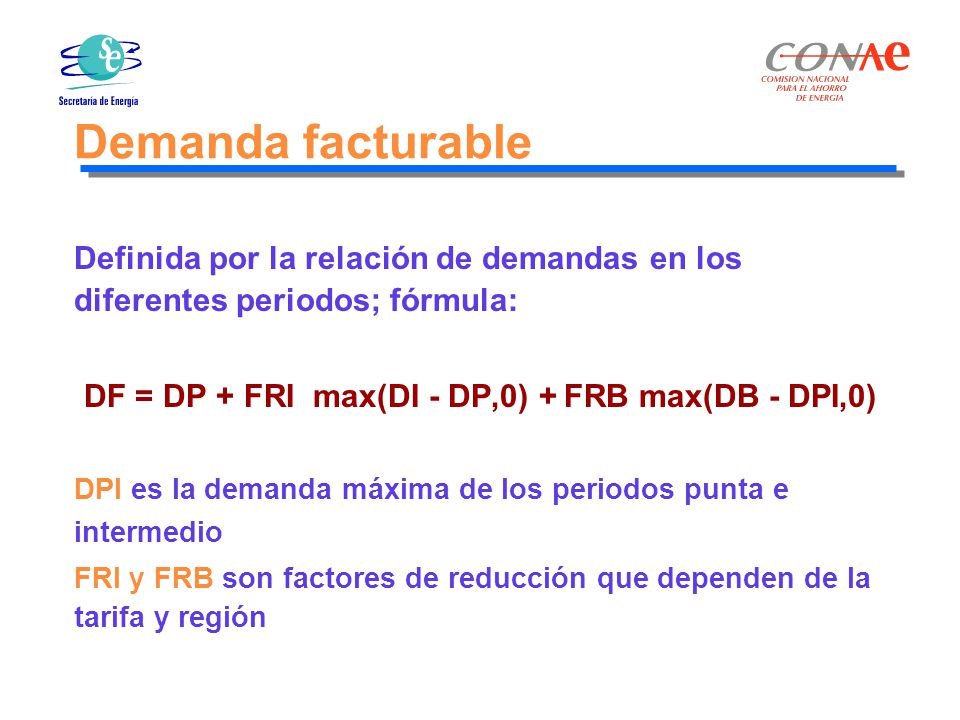

40 DF = DP + FRI max(DI - DP,0) + FRB max(DB - DPI,0)
Demanda facturable Definida por la relación de demandas en los diferentes periodos; fórmula: DF = DP + FRI max(DI - DP,0) + FRB max(DB - DPI,0) DPI es la demanda máxima de los periodos punta e intermedio FRI y FRB son factores de reducción que dependen de la tarifa y región

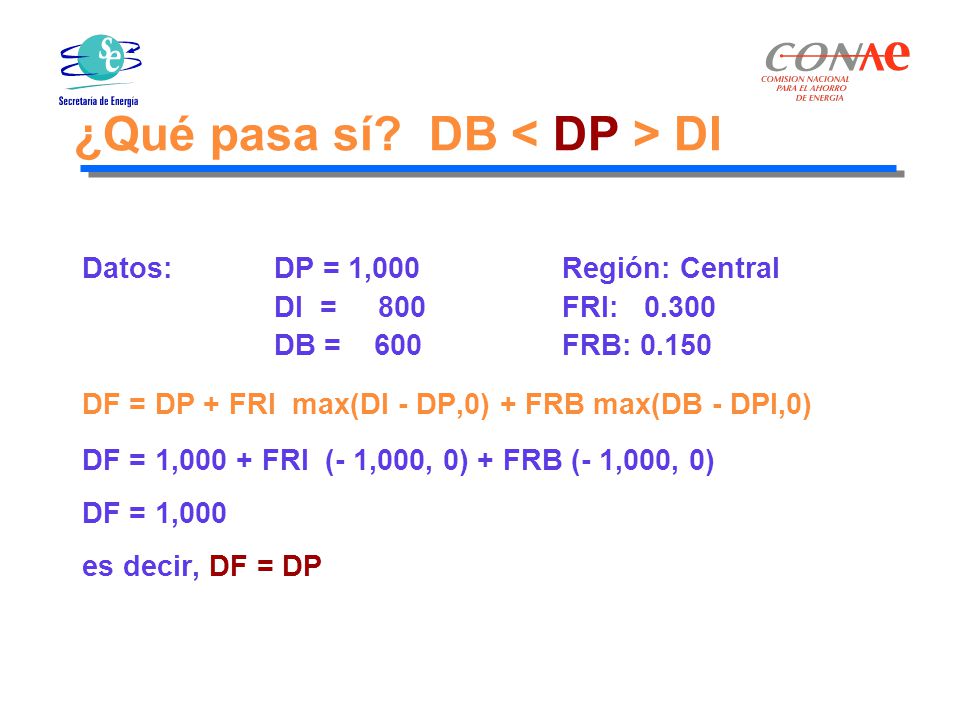

41 ¿Qué pasa sí? DB < DP > DI
Datos: DP = 1,000 Región: Central DI = FRI: DB = FRB: 0.150 DF = DP + FRI max(DI - DP,0) + FRB max(DB - DPI,0) DF = 1,000 + FRI (- 1,000, 0) + FRB (- 1,000, 0) DF = 1,000 es decir, DF = DP

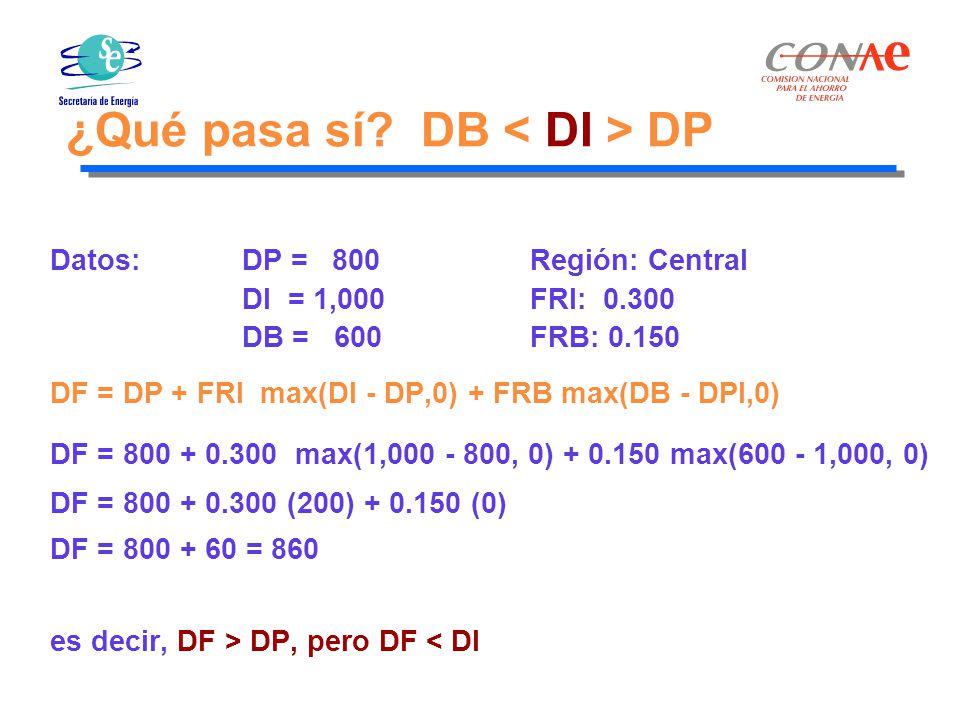

42 ¿Qué pasa sí? DB < DI > DP
Datos: DP = Región: Central DI = 1,000 FRI: DB = FRB: 0.150 DF = DP + FRI max(DI - DP,0) + FRB max(DB - DPI,0) DF = max(1, , 0) max( ,000, 0) DF = (200) (0) DF = = 860 es decir, DF > DP, pero DF < DI

43 ¿Qué pasa sí? DI<DB>DP y DI<DP
Datos: DP = Región: Central DI = FRI: DB = 1,000 FRB: 0.150 DF = DP + FRI max(DI - DP,0) + FRB max(DB - DPI,0) DF = max( , 0) max( , 0) DF = (0) (200) DF = = 830 es decir, DF > DP, pero DF < DB

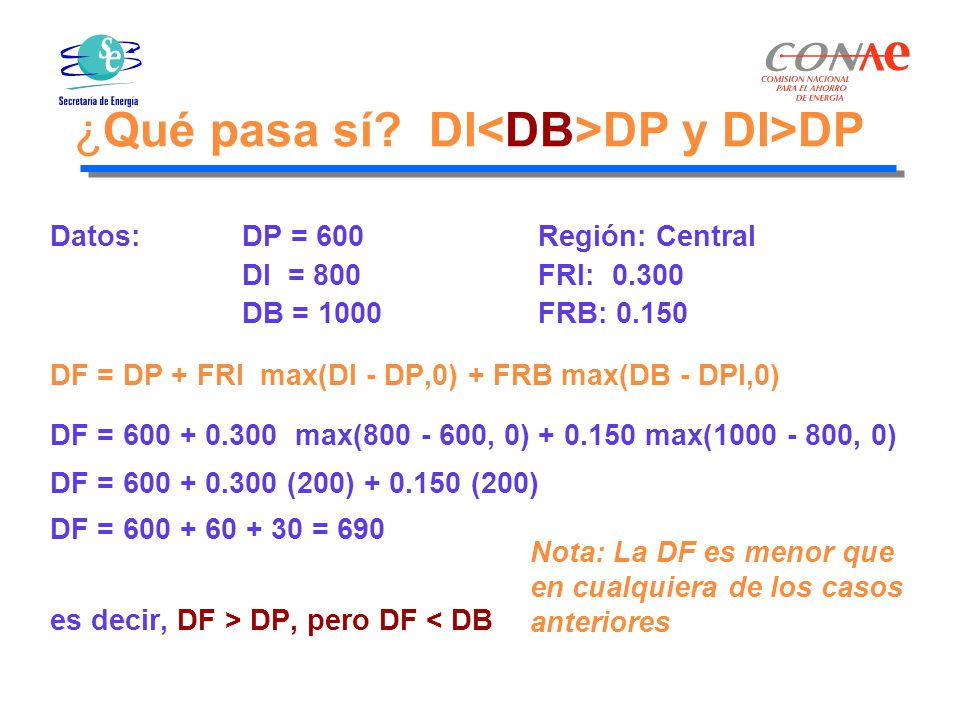

44 ¿Qué pasa sí? DI<DB>DP y DI>DP
Datos: DP = Región: Central DI = FRI: DB = FRB: 0.150 DF = DP + FRI max(DI - DP,0) + FRB max(DB - DPI,0) DF = max( , 0) max( , 0) DF = (200) (200) DF = = 690 es decir, DF > DP, pero DF < DB Nota: La DF es menor que en cualquiera de los casos anteriores

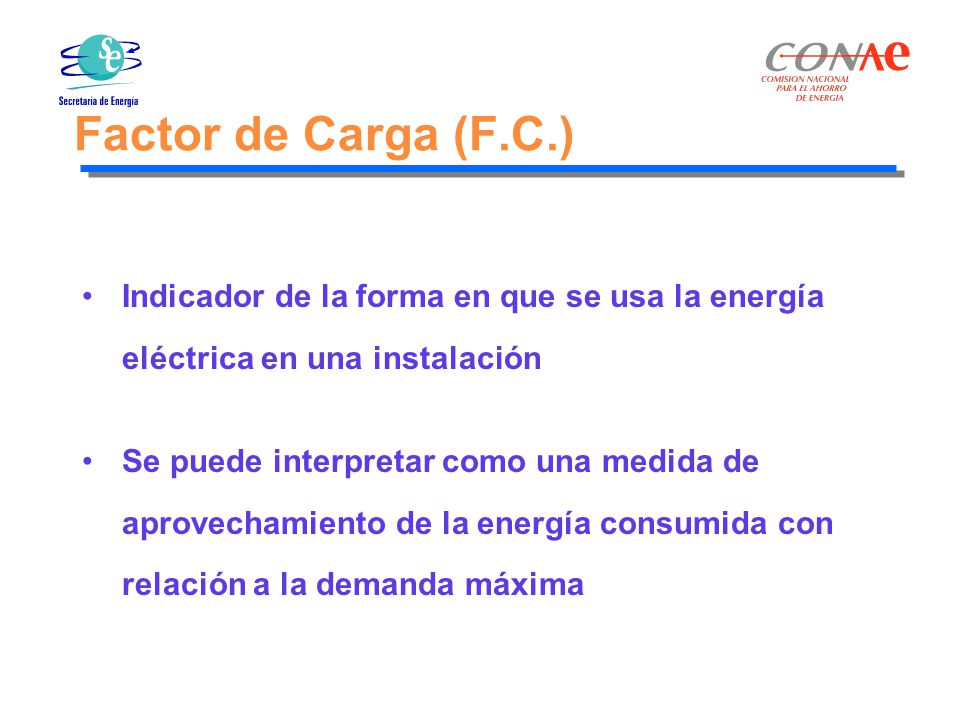

45 Factor de Carga (F.C.) Indicador de la forma en que se usa la energía eléctrica en una instalación Se puede interpretar como una medida de aprovechamiento de la energía consumida con relación a la demanda máxima

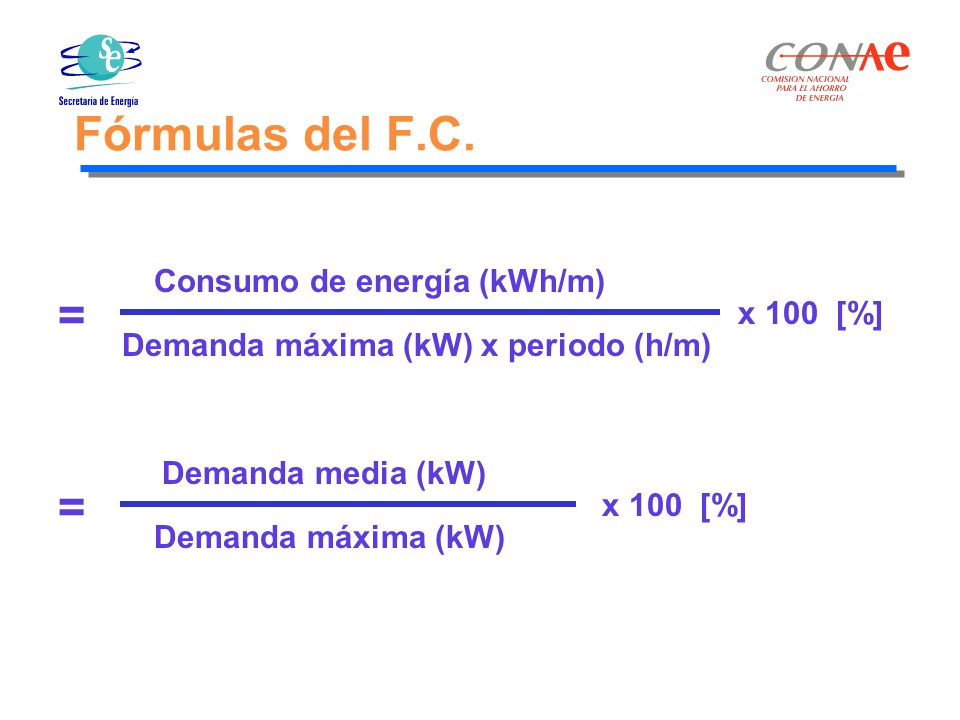

46 Fórmulas del F.C. = = Consumo de energía (kWh/m) x 100 [%]
Demanda máxima (kW) x periodo (h/m) = x 100 [%] Demanda media (kW) Demanda máxima (kW) = x 100 [%]

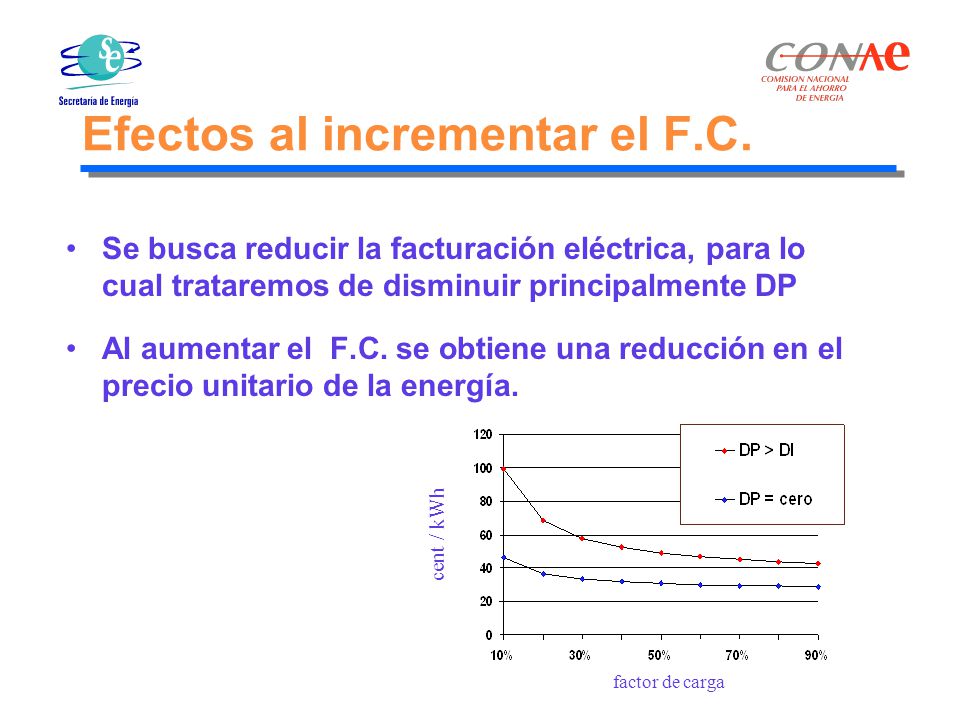

47 Efectos al incrementar el F.C.
Se busca reducir la facturación eléctrica, para lo cual trataremos de disminuir principalmente DP Al aumentar el F.C. se obtiene una reducción en el precio unitario de la energía. factor de carga cent / kWh

48 Periodos tarifarios (1)
Ejemplo: Tarifa HM, Región Noroeste Del 16 de mayo, al sábado anterior al último domingo de octubre

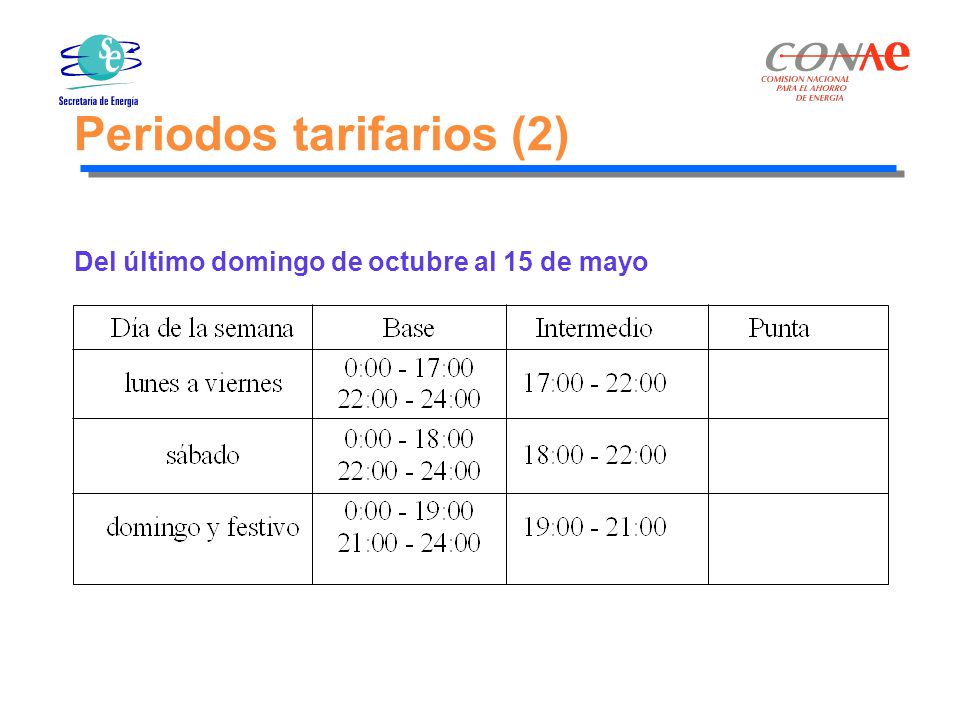

49 Periodos tarifarios (2)
Del último domingo de octubre al 15 de mayo

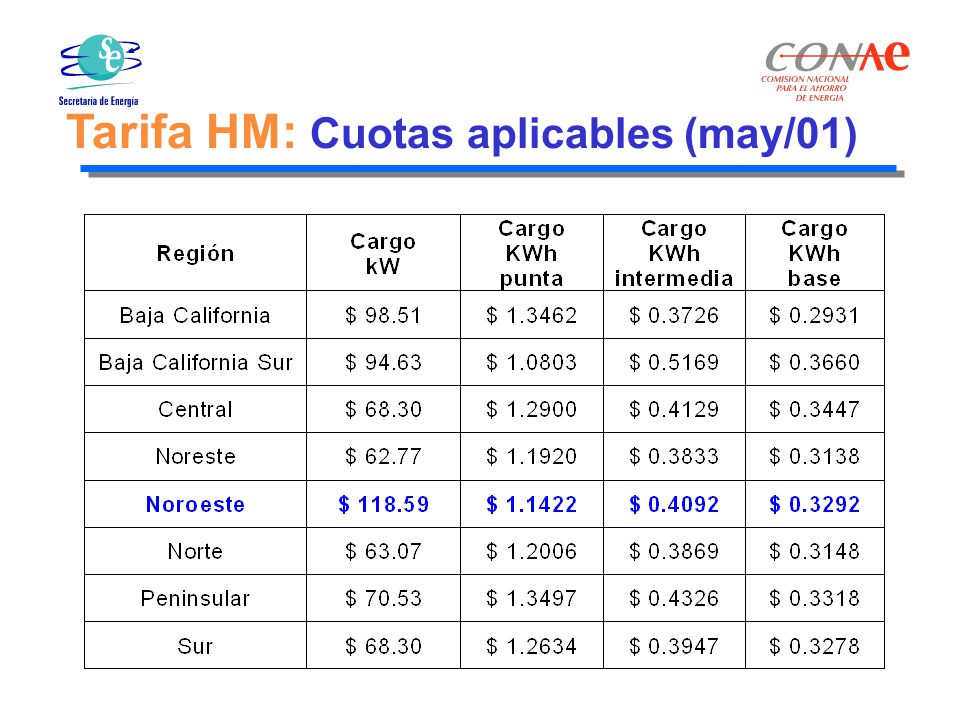

50 Tarifa HM: Cuotas aplicables (may/01)

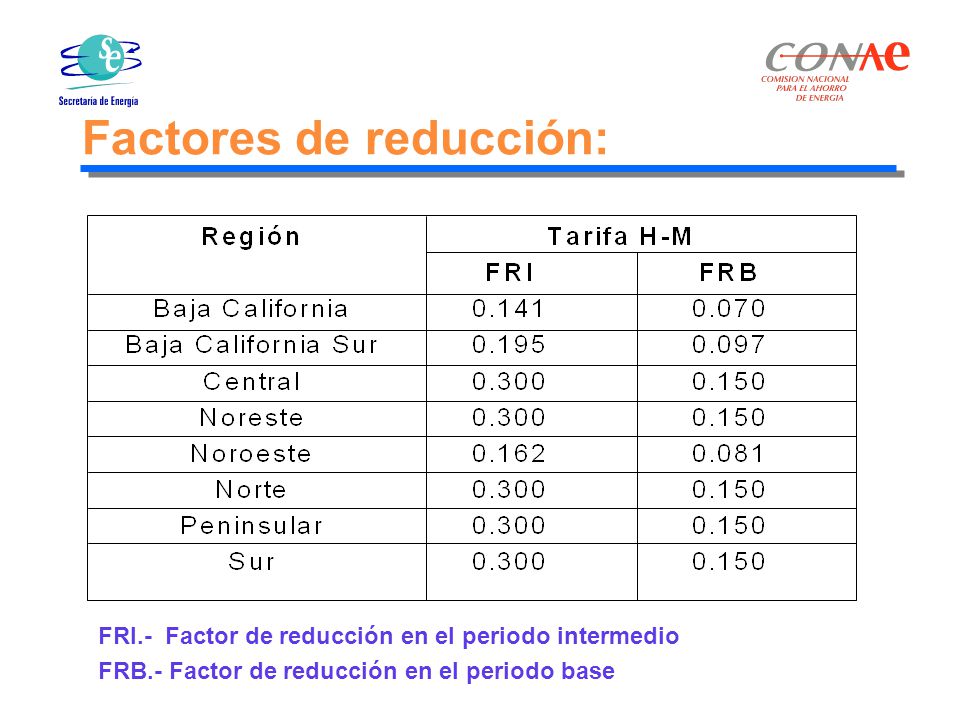

51 Factores de reducción:
FRI.- Factor de reducción en el periodo intermedio FRB.- Factor de reducción en el periodo base

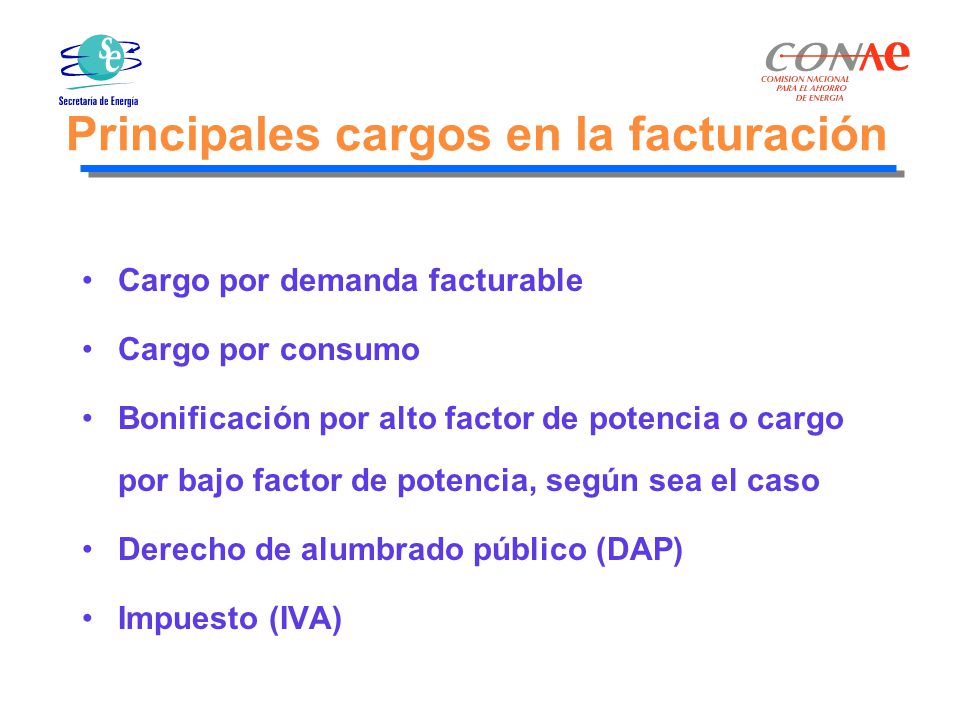

52 Principales cargos en la facturación
Cargo por demanda facturable Cargo por consumo Bonificación por alto factor de potencia o cargo por bajo factor de potencia, según sea el caso Derecho de alumbrado público (DAP) Impuesto (IVA)

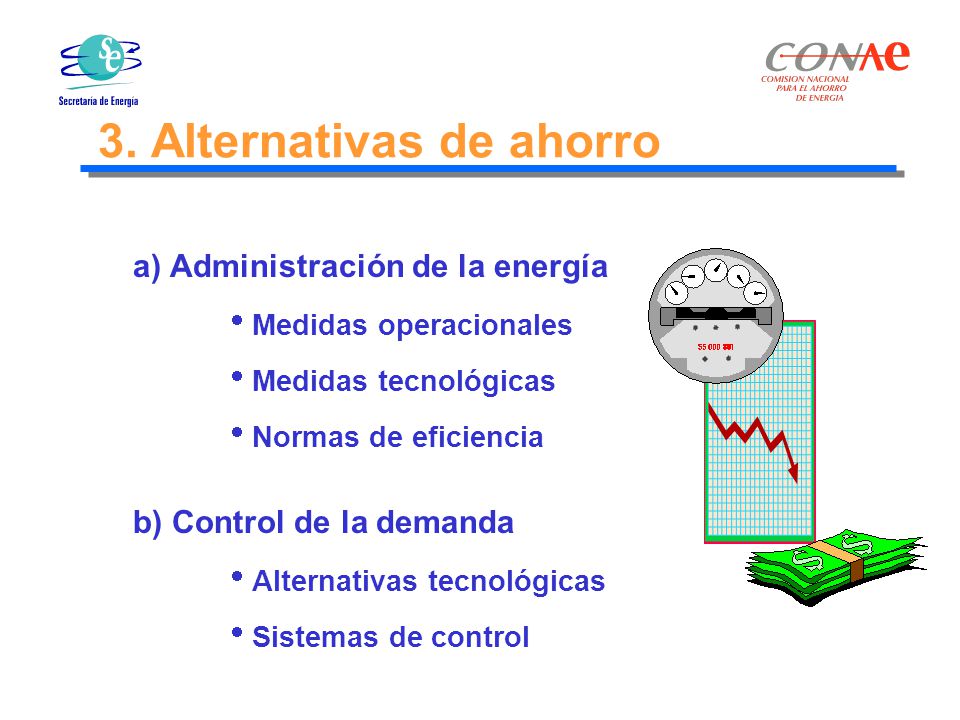

53 3. Alternativas de ahorro
a) Administración de la energía Medidas operacionales Medidas tecnológicas Normas de eficiencia b) Control de la demanda Alternativas tecnológicas Sistemas de control

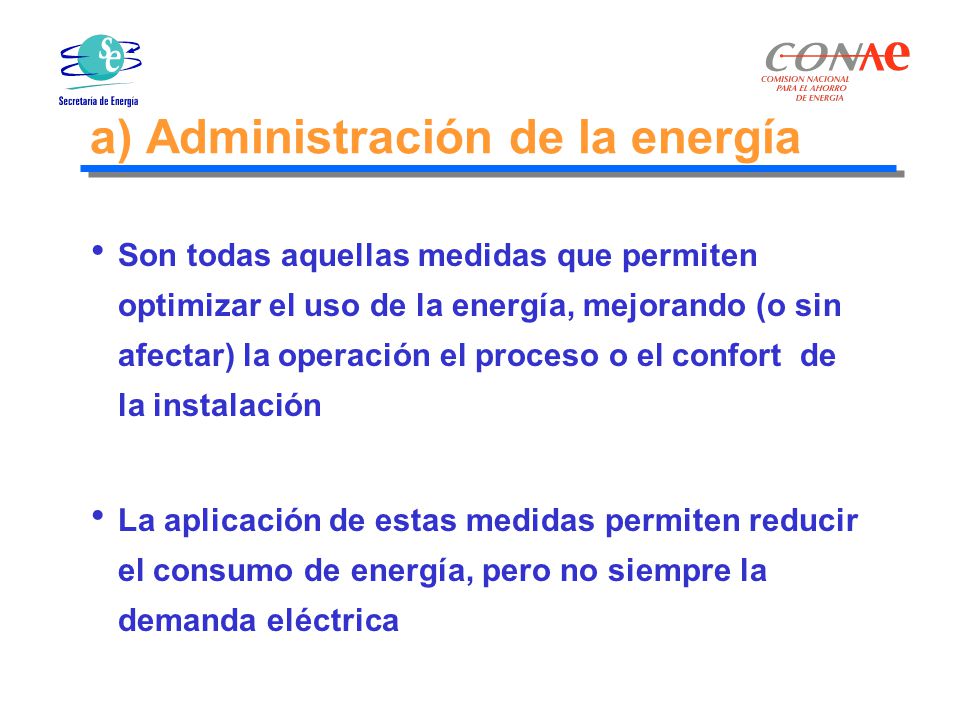

54 a) Administración de la energía
Son todas aquellas medidas que permiten optimizar el uso de la energía, mejorando (o sin afectar) la operación el proceso o el confort de la instalación La aplicación de estas medidas permiten reducir el consumo de energía, pero no siempre la demanda eléctrica

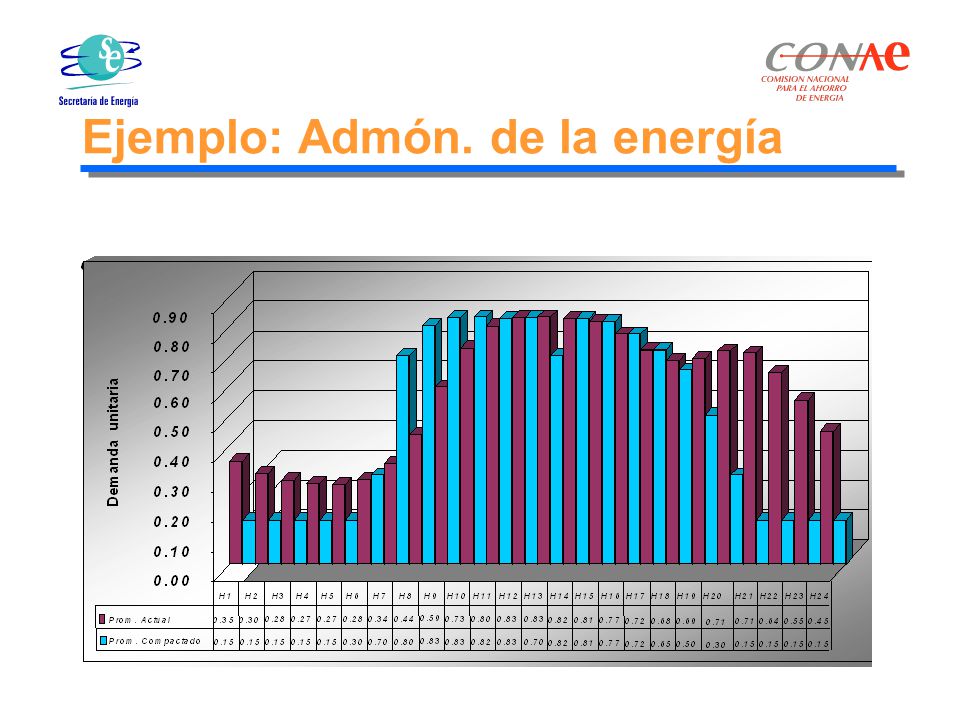

55 Ejemplo: Admón. de la energía

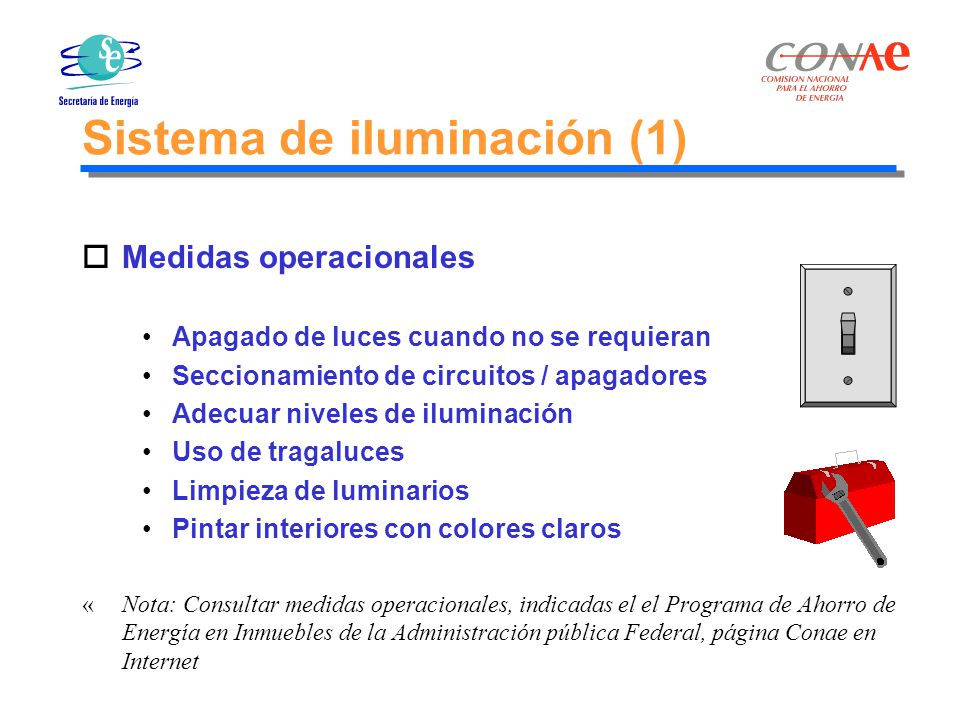

56 Sistema de iluminación (1)
Medidas operacionales Apagado de luces cuando no se requieran Seccionamiento de circuitos / apagadores Adecuar niveles de iluminación Uso de tragaluces Limpieza de luminarios Pintar interiores con colores claros Nota: Consultar medidas operacionales, indicadas el el Programa de Ahorro de Energía en Inmuebles de la Administración pública Federal, página Conae en Internet

57 Sistema de iluminación (2)
Medidas tecnológicas Equipo eficiente Lámparas compactas fluorescentes y T8 Balastros electrónicos Reflectores especulares Controles automáticos Sensores de presencia Sensores de luz, etc. Nota: Consultar Módulo de iluminación (página Conae en Internet)

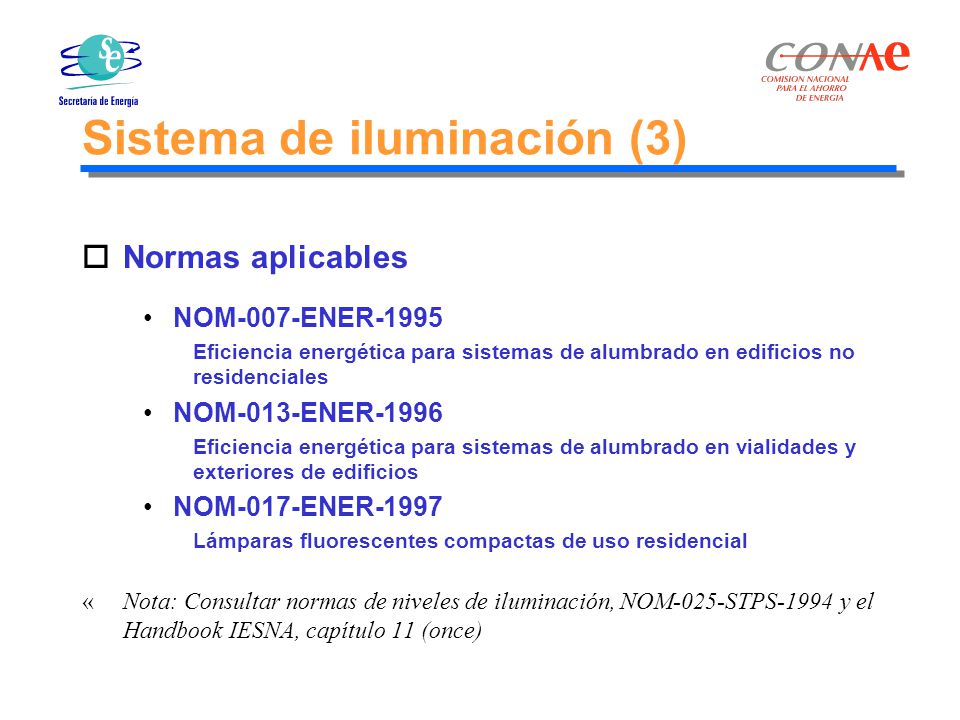

58 Sistema de iluminación (3)
Normas aplicables NOM-007-ENER-1995 Eficiencia energética para sistemas de alumbrado en edificios no residenciales NOM-013-ENER-1996 Eficiencia energética para sistemas de alumbrado en vialidades y exteriores de edificios NOM-017-ENER-1997 Lámparas fluorescentes compactas de uso residencial Nota: Consultar normas de niveles de iluminación, NOM-025-STPS-1994 y el Handbook IESNA, capítulo 11 (once)

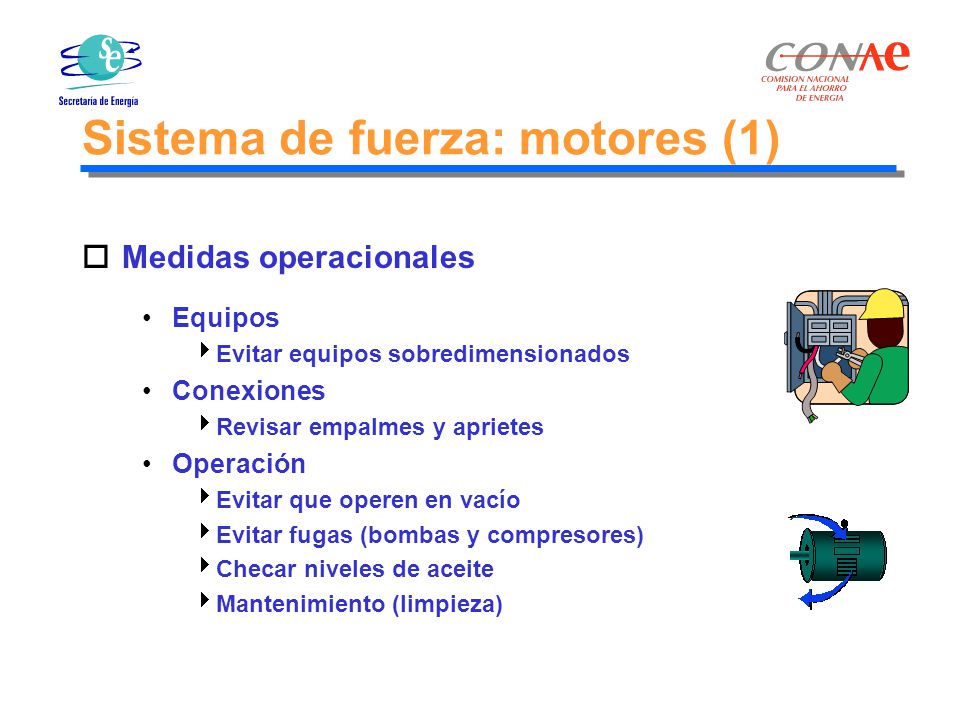

59 Sistema de fuerza: motores (1)
Medidas operacionales Equipos Evitar equipos sobredimensionados Conexiones Revisar empalmes y aprietes Operación Evitar que operen en vacío Evitar fugas (bombas y compresores) Checar niveles de aceite Mantenimiento (limpieza)

60 Sistema de fuerza: motores (2)
Medidas tecnológicas Equipos Motores de alta eficiencia Controles Variadores de velocidad (bombas y ventiladores) Sensores de operación (presión, nivel, etc.) Operación Corregir el factor de potencia Bandas dentadas (transmisión) Aceites especiales

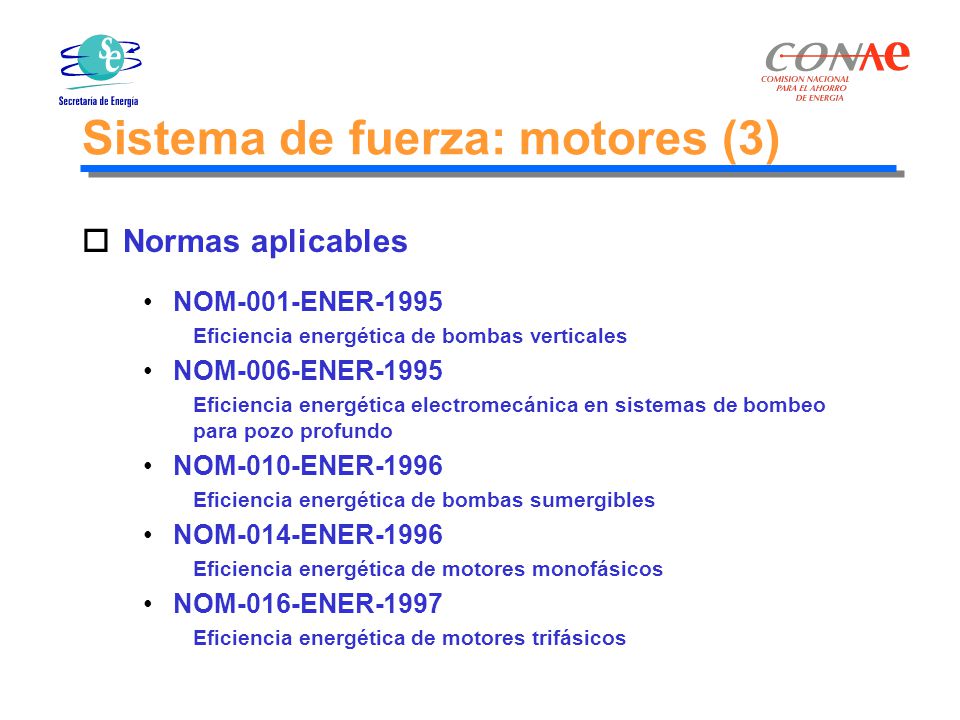

61 Sistema de fuerza: motores (3)
Normas aplicables NOM-001-ENER-1995 Eficiencia energética de bombas verticales NOM-006-ENER-1995 Eficiencia energética electromecánica en sistemas de bombeo para pozo profundo NOM-010-ENER-1996 Eficiencia energética de bombas sumergibles NOM-014-ENER-1996 Eficiencia energética de motores monofásicos NOM-016-ENER-1997 Eficiencia energética de motores trifásicos

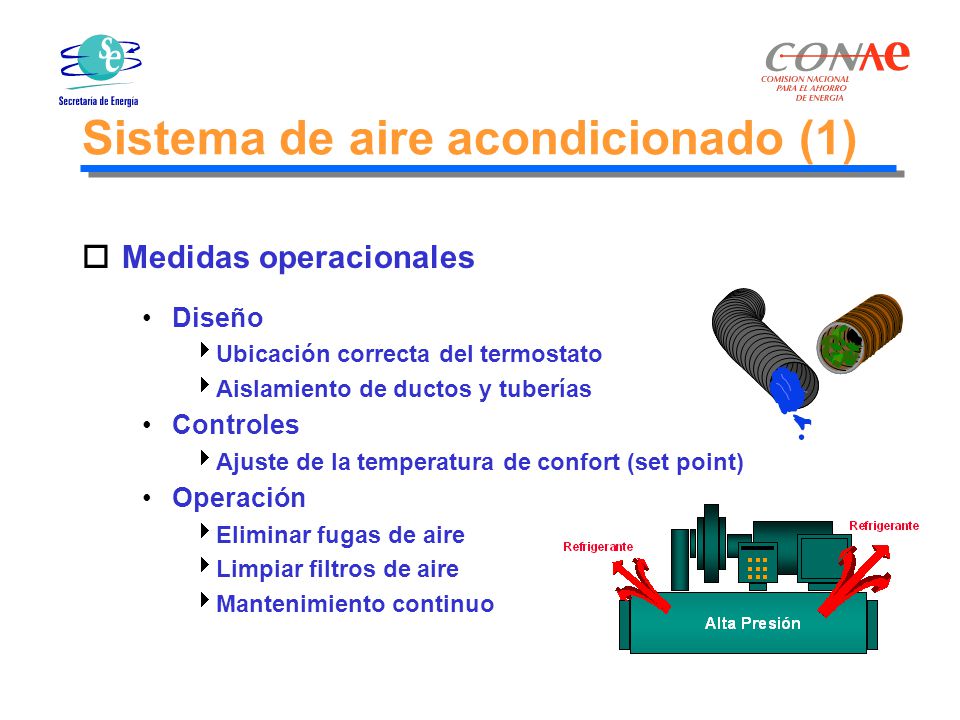

62 Sistema de aire acondicionado (1)
Medidas operacionales Diseño Ubicación correcta del termostato Aislamiento de ductos y tuberías Controles Ajuste de la temperatura de confort (set point) Operación Eliminar fugas de aire Limpiar filtros de aire Mantenimiento continuo

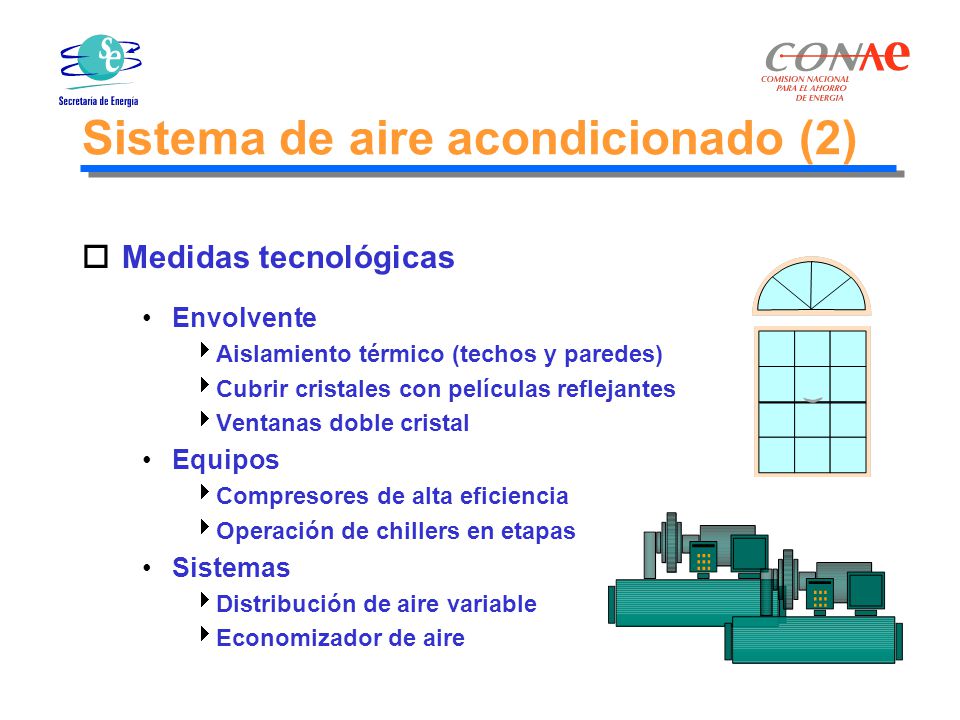

63 Sistema de aire acondicionado (2)
Medidas tecnológicas Envolvente Aislamiento térmico (techos y paredes) Cubrir cristales con películas reflejantes Ventanas doble cristal Equipos Compresores de alta eficiencia Operación de chillers en etapas Sistemas Distribución de aire variable Economizador de aire

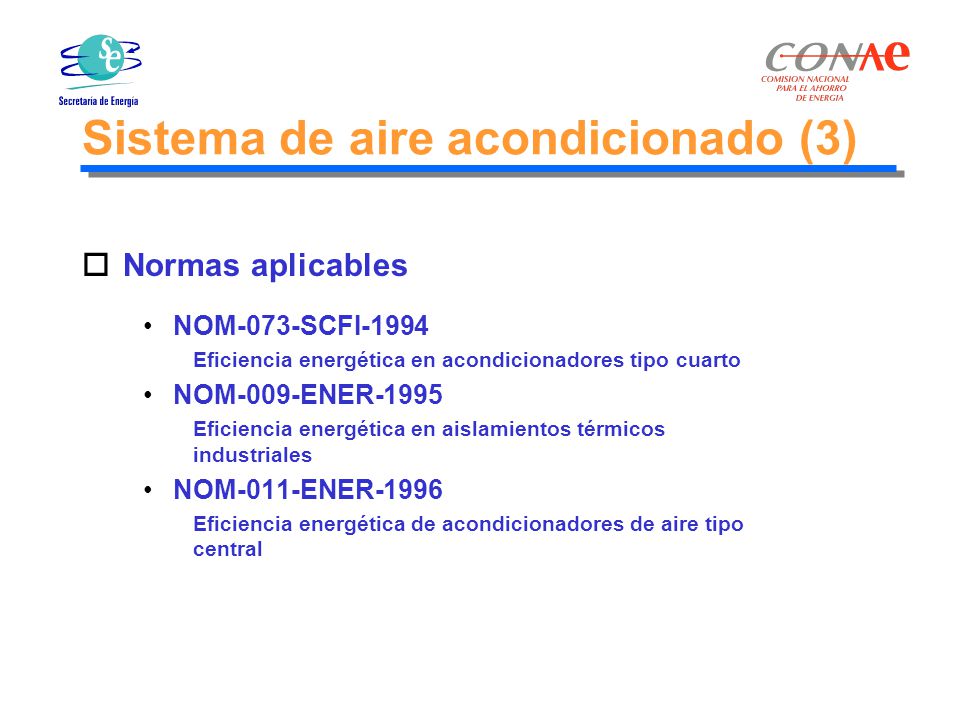

64 Sistema de aire acondicionado (3)
Normas aplicables NOM-073-SCFI-1994 Eficiencia energética en acondicionadores tipo cuarto NOM-009-ENER-1995 Eficiencia energética en aislamientos térmicos industriales NOM-011-ENER-1996 Eficiencia energética de acondicionadores de aire tipo central

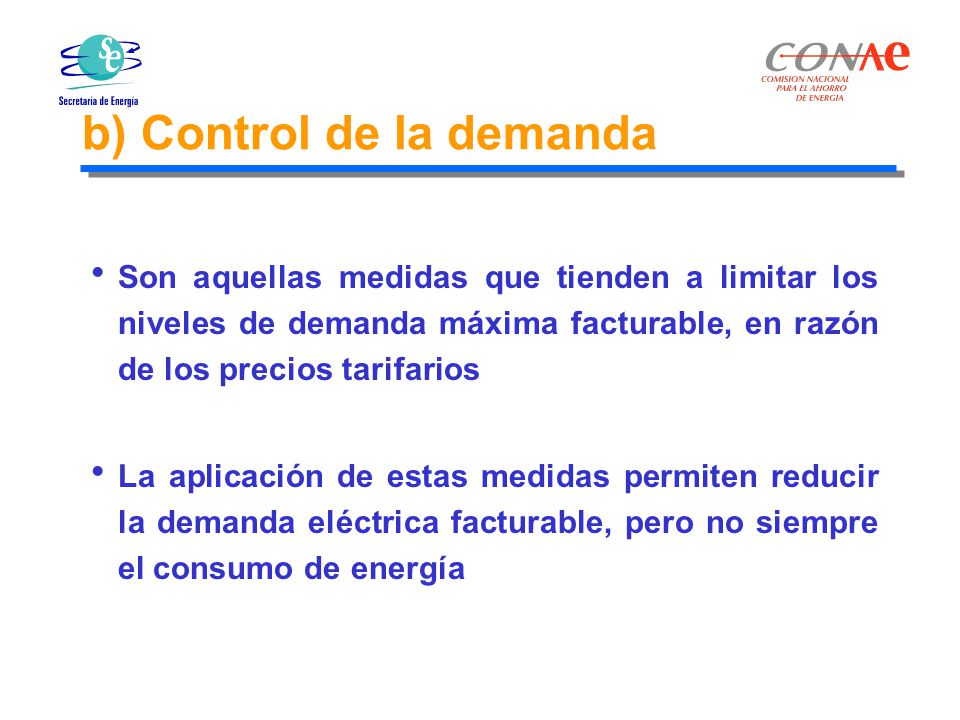

65 b) Control de la demanda
Son aquellas medidas que tienden a limitar los niveles de demanda máxima facturable, en razón de los precios tarifarios La aplicación de estas medidas permiten reducir la demanda eléctrica facturable, pero no siempre el consumo de energía

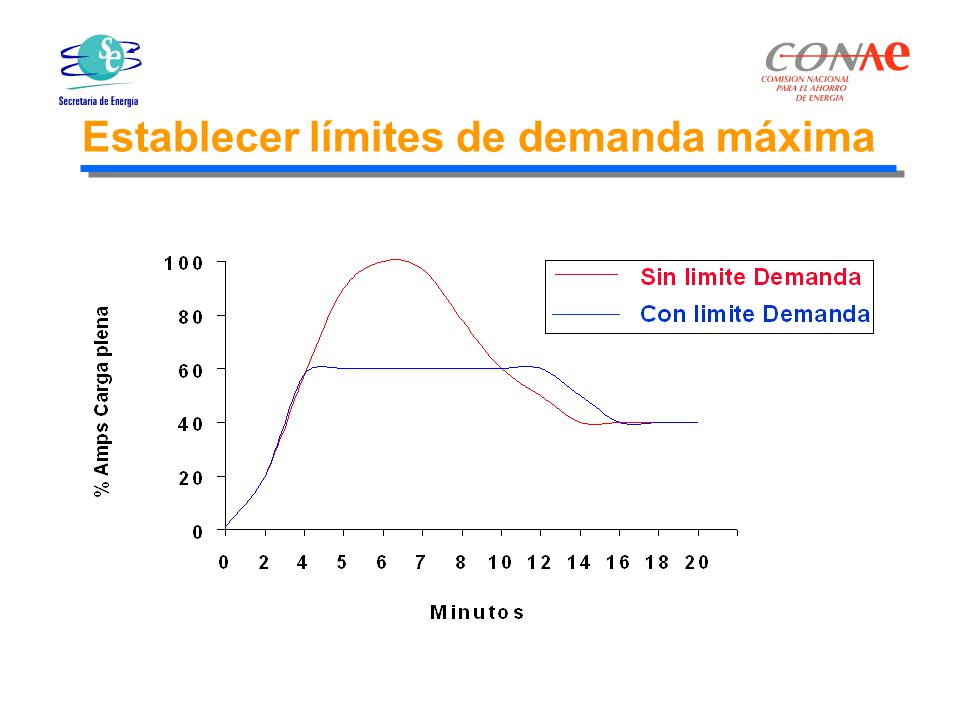

66 Establecer límites de demanda máxima

67 Traslado de cargas (1) Operar equipos en horarios dónde la energía sea más económica Horario base e intermedio Evitar operar cargas no necesarias en el proceso Anuncios publicitarios Bombas para almacenamiento de agua Establecer niveles de demanda máxima y mínima

68 Traslado de cargas (2) Evitar o trasladar cargas del periodo punta al intermedio

69 Incremento del factor de carga
Se pretende aprovechar la energía consumida con relación a la demanda máxima Se busca reducir la facturación eléctrica Disminuir principalmente DP Al aumentar el F.C. se obtiene una reducción en el precio unitario de la energía

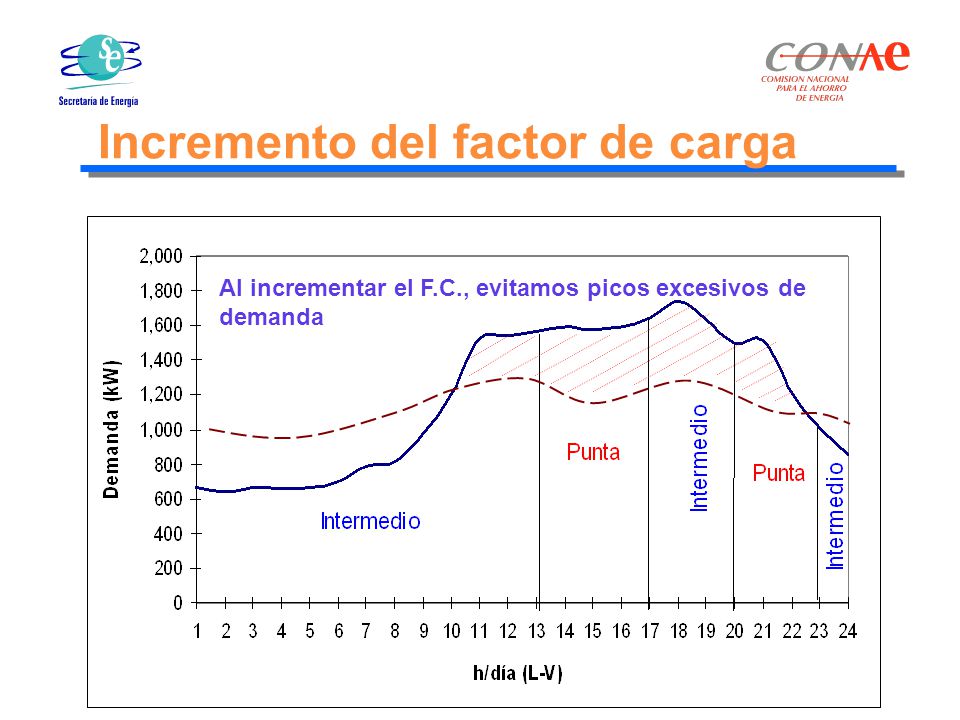

70 Incremento del factor de carga
Al incrementar el F.C., evitamos picos excesivos de demanda

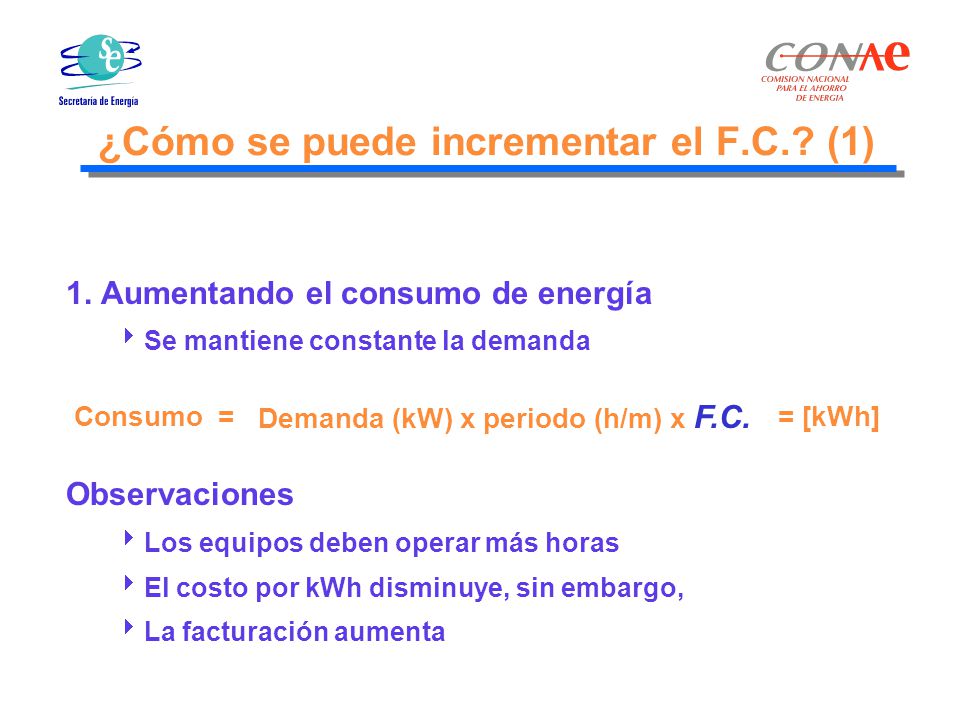

71 ¿Cómo se puede incrementar el F.C.? (1)
1. Aumentando el consumo de energía Se mantiene constante la demanda Observaciones Los equipos deben operar más horas El costo por kWh disminuye, sin embargo, La facturación aumenta Demanda (kW) x periodo (h/m) x F.C. = = [kWh] Consumo

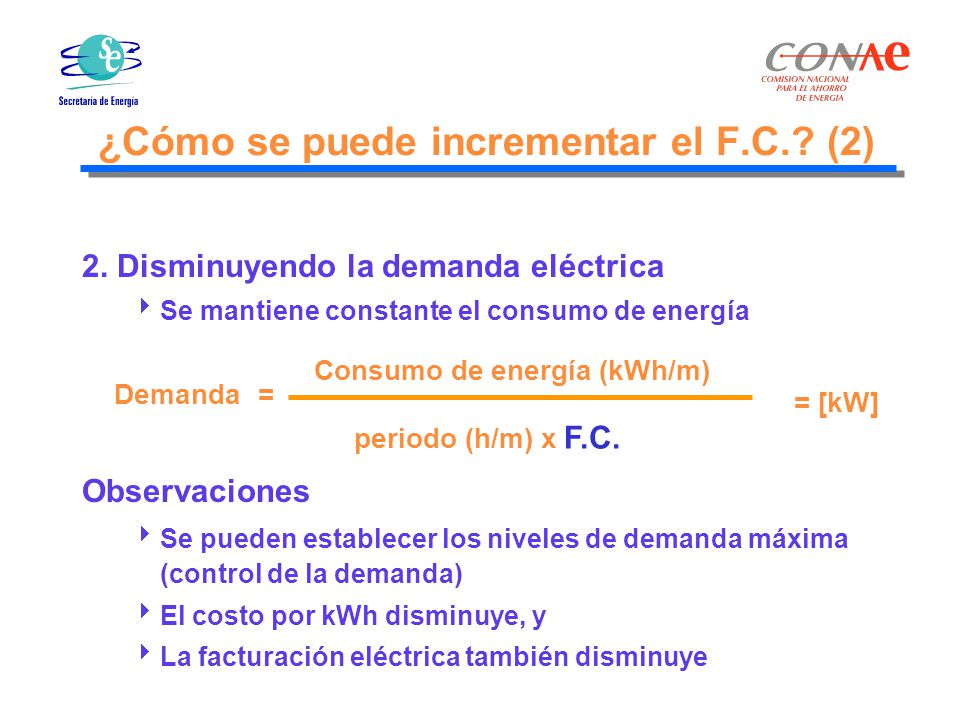

72 ¿Cómo se puede incrementar el F.C.? (2)
2. Disminuyendo la demanda eléctrica Se mantiene constante el consumo de energía Observaciones Se pueden establecer los niveles de demanda máxima (control de la demanda) El costo por kWh disminuye, y La facturación eléctrica también disminuye Consumo de energía (kWh/m) periodo (h/m) x F.C. = = [kW] Demanda

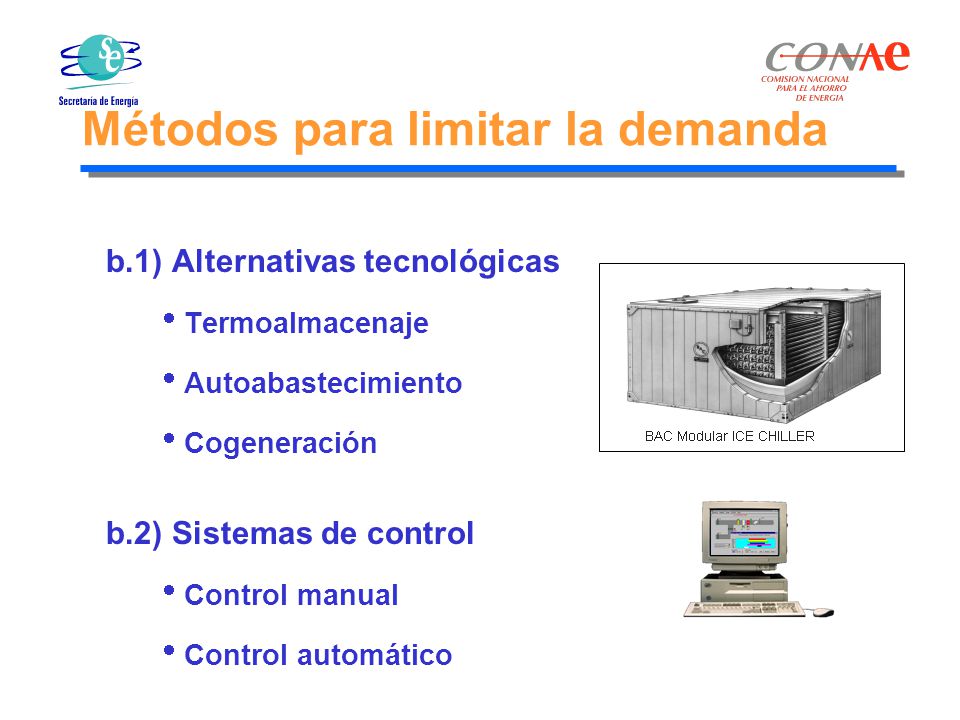

73 Métodos para limitar la demanda
b.1) Alternativas tecnológicas Termoalmacenaje Autoabastecimiento Cogeneración b.2) Sistemas de control Control manual Control automático

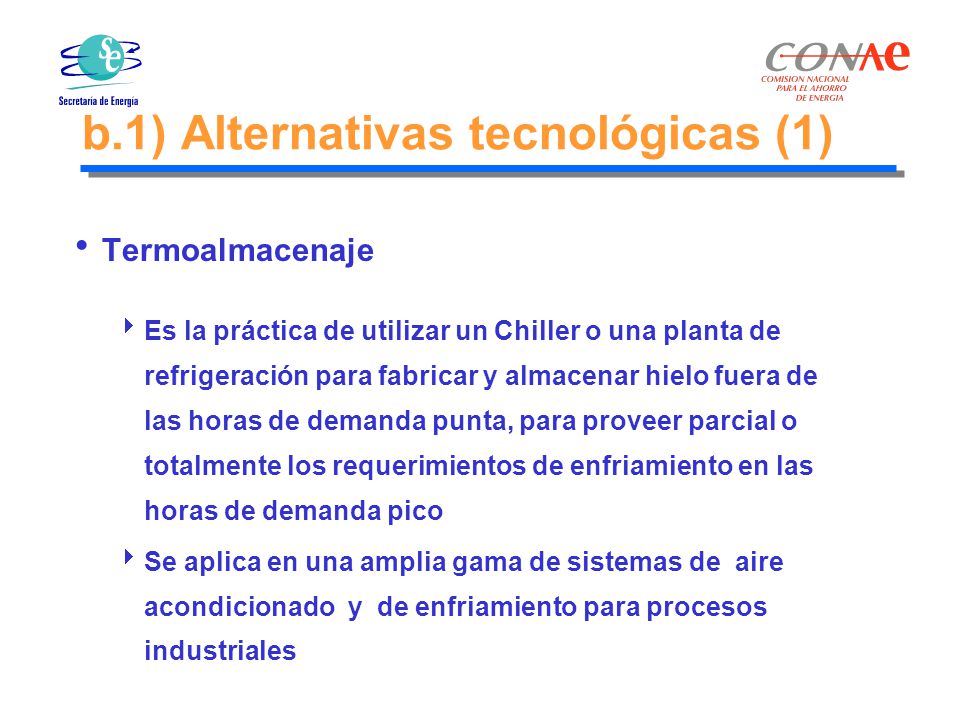

74 b.1) Alternativas tecnológicas (1)
Termoalmacenaje Es la práctica de utilizar un Chiller o una planta de refrigeración para fabricar y almacenar hielo fuera de las horas de demanda punta, para proveer parcial o totalmente los requerimientos de enfriamiento en las horas de demanda pico Se aplica en una amplia gama de sistemas de aire acondicionado y de enfriamiento para procesos industriales

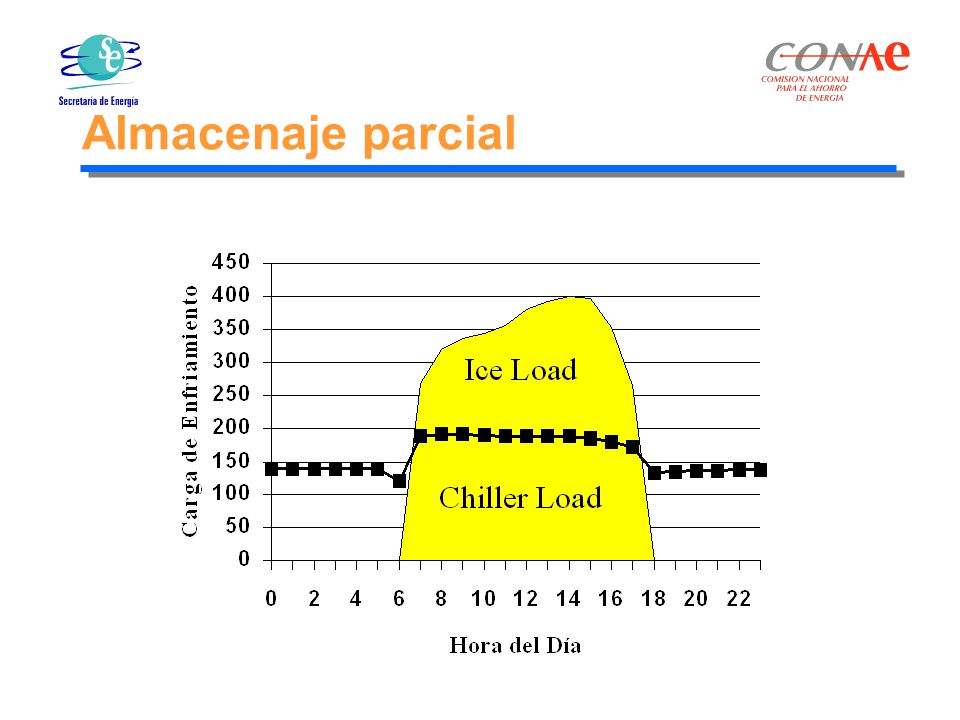

75 Almacenaje parcial

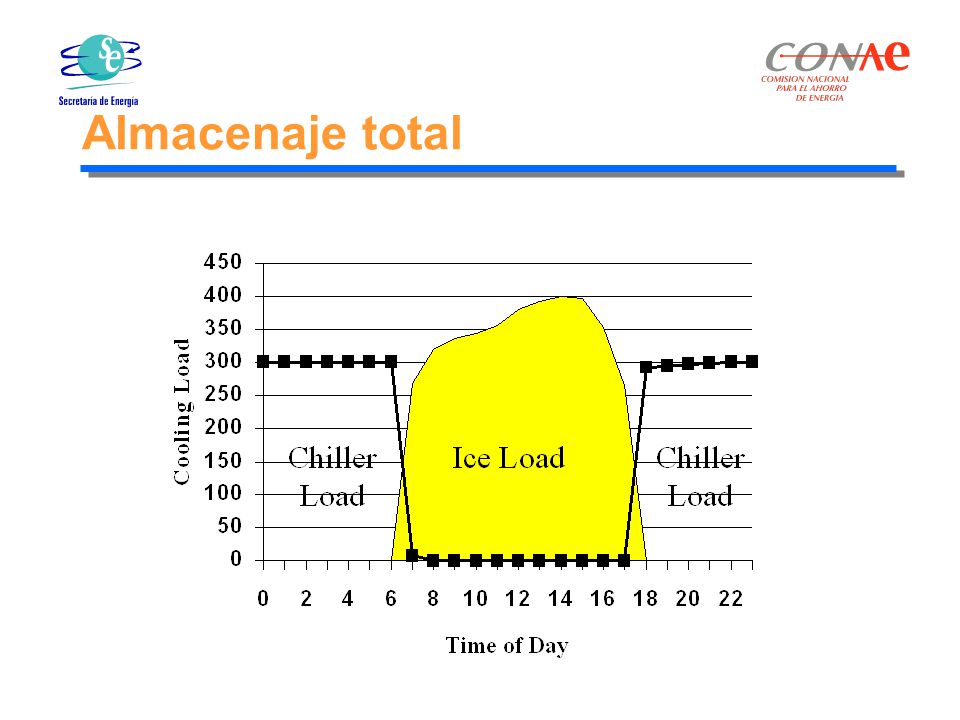

76 Almacenaje total

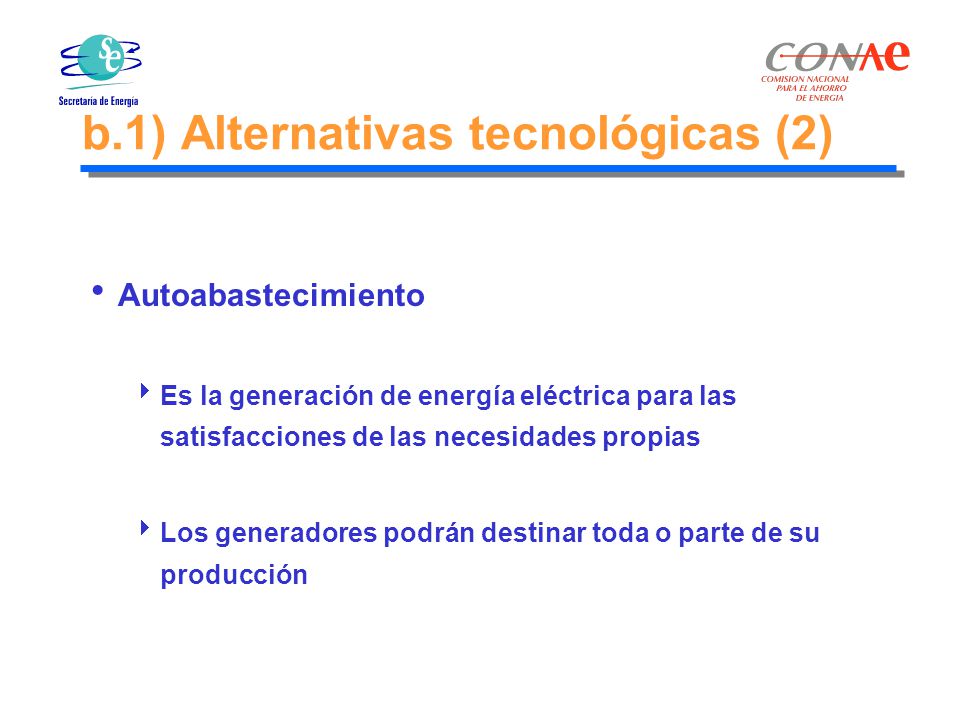

77 b.1) Alternativas tecnológicas (2)
Autoabastecimiento Es la generación de energía eléctrica para las satisfacciones de las necesidades propias Los generadores podrán destinar toda o parte de su producción

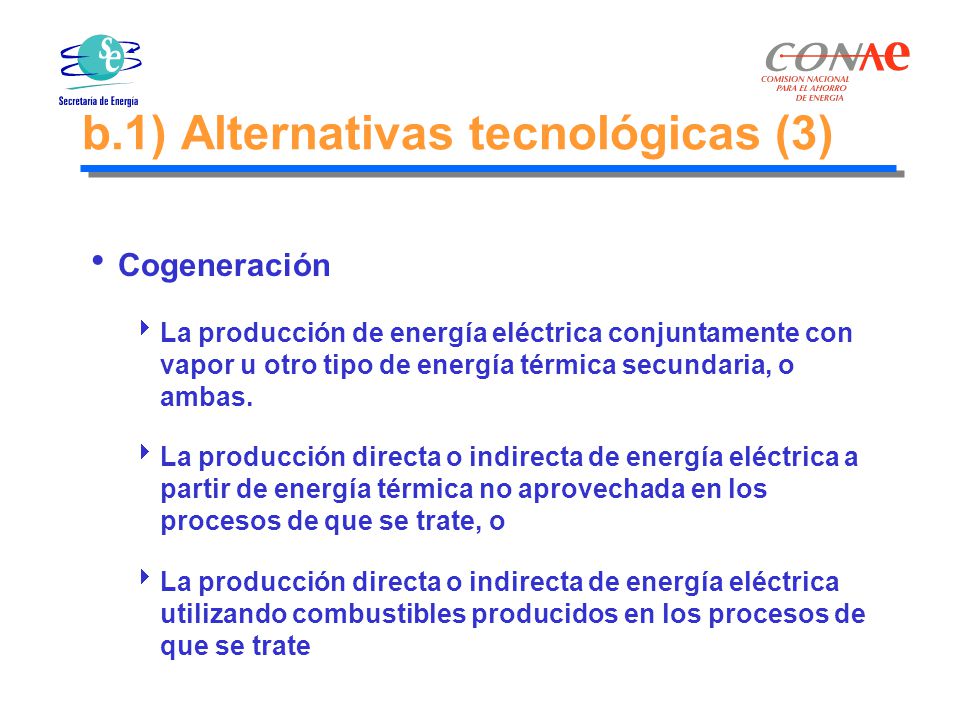

78 b.1) Alternativas tecnológicas (3)
Cogeneración La producción de energía eléctrica conjuntamente con vapor u otro tipo de energía térmica secundaria, o ambas. La producción directa o indirecta de energía eléctrica a partir de energía térmica no aprovechada en los procesos de que se trate, o La producción directa o indirecta de energía eléctrica utilizando combustibles producidos en los procesos de que se trate

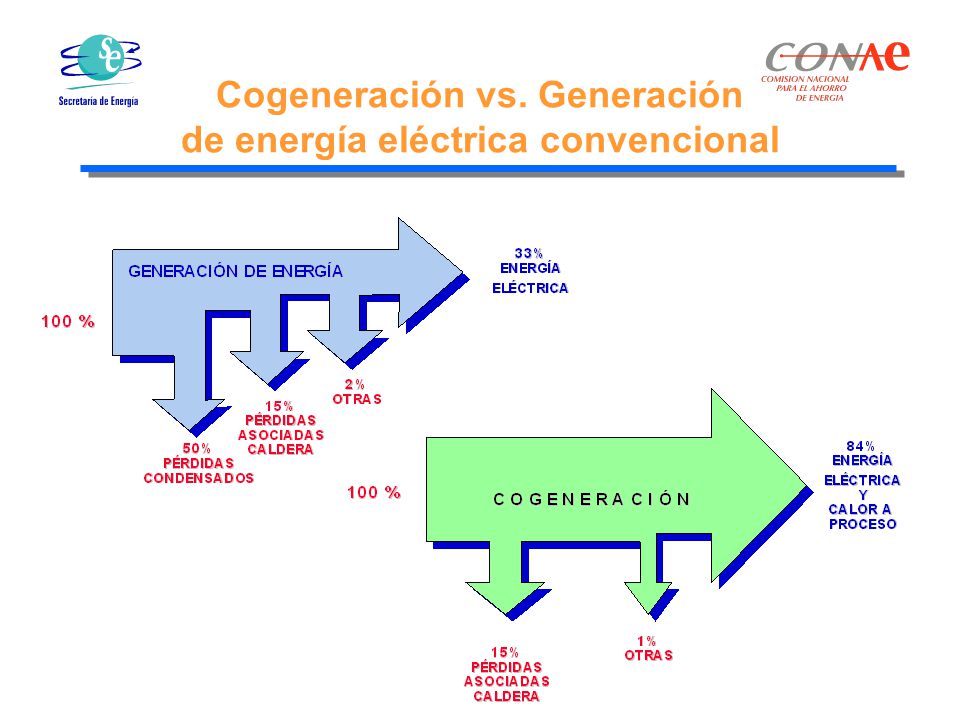

79 Cogeneración vs. Generación de energía eléctrica convencional

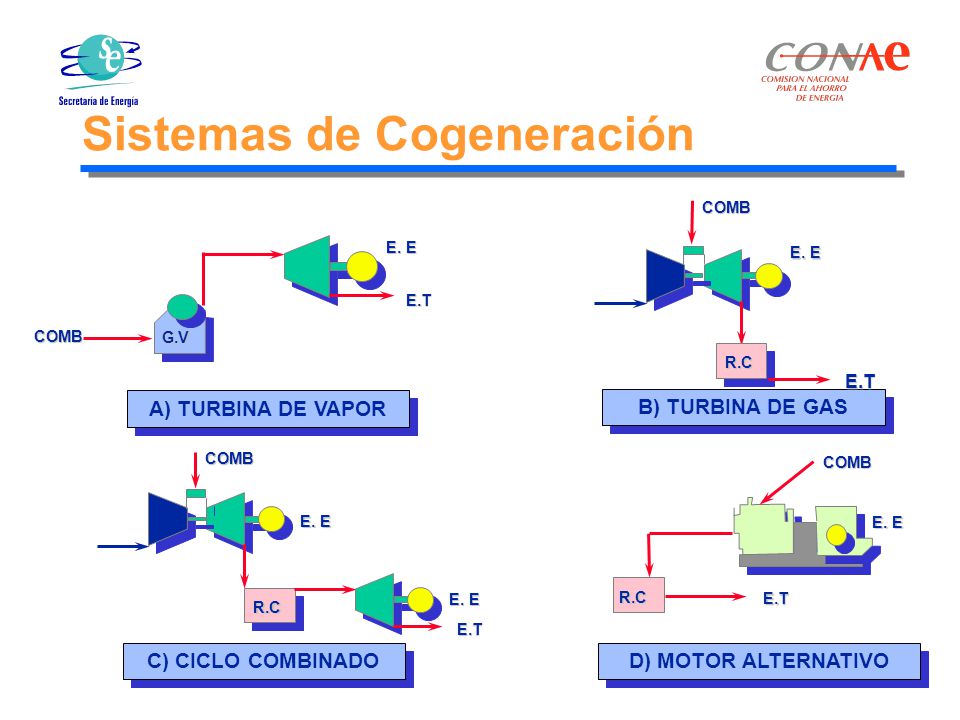

80 Sistemas de Cogeneración
A) TURBINA DE VAPOR B) TURBINA DE GAS C) CICLO COMBINADO D) MOTOR ALTERNATIVO E.T E. E COMB G.V R.C

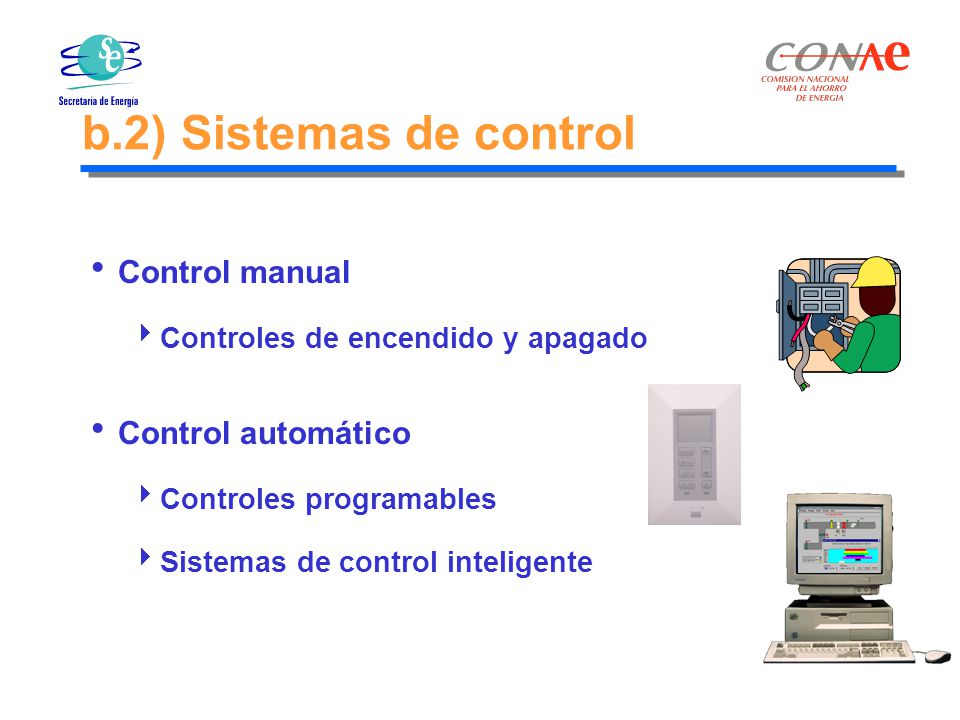

81 b.2) Sistemas de control Control manual Control automático
Controles de encendido y apagado Control automático Controles programables Sistemas de control inteligente

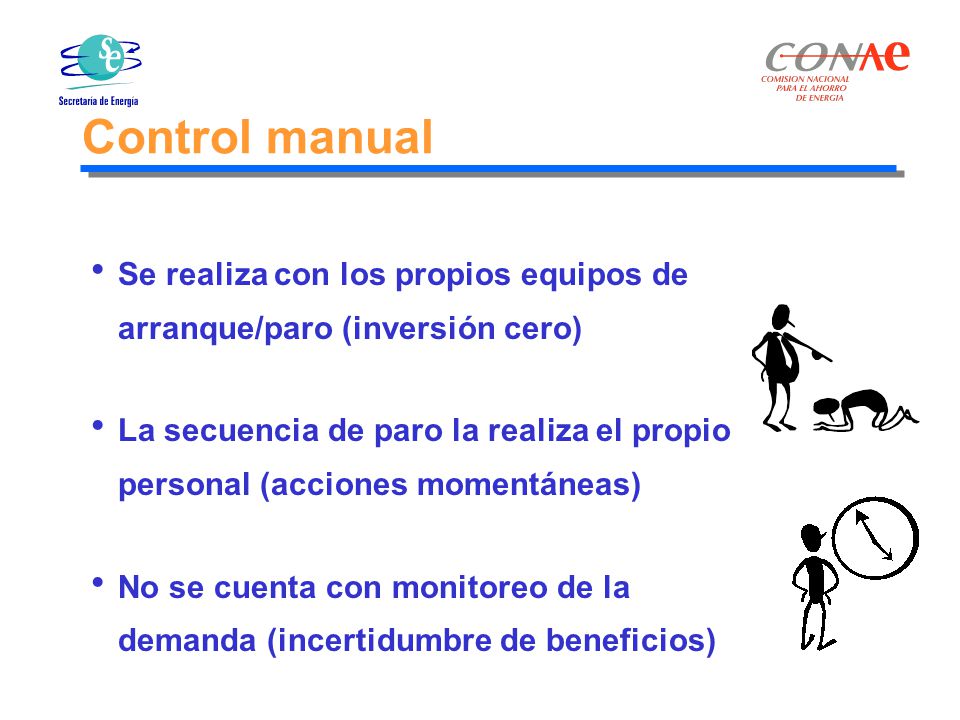

82 Control manual Se realiza con los propios equipos de arranque/paro (inversión cero) La secuencia de paro la realiza el propio personal (acciones momentáneas) No se cuenta con monitoreo de la demanda (incertidumbre de beneficios)

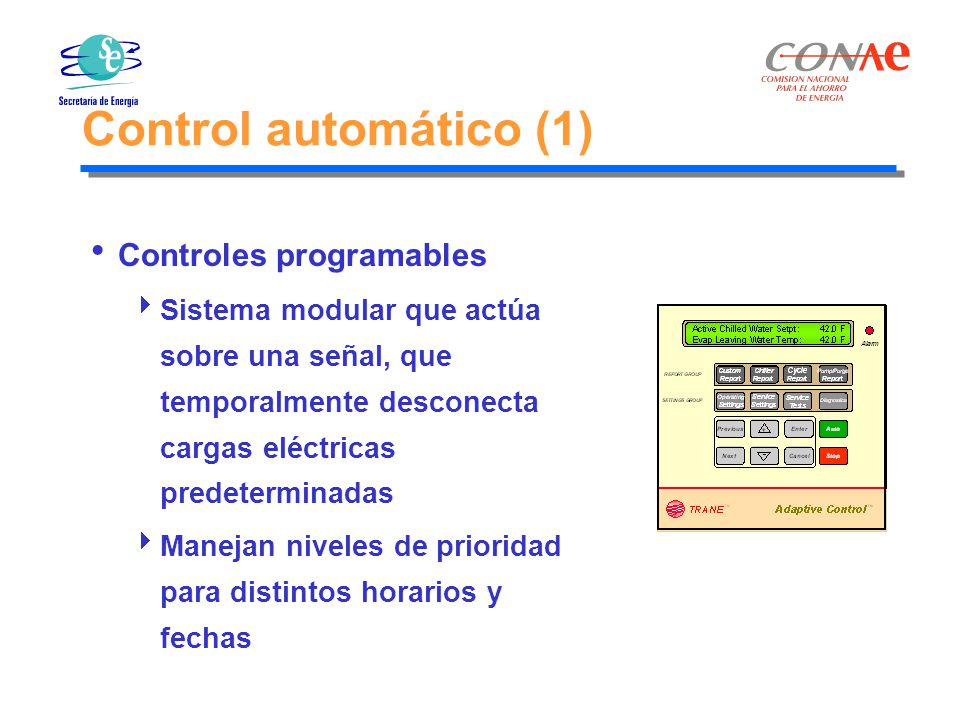

83 Control automático (1) Controles programables
Sistema modular que actúa sobre una señal, que temporalmente desconecta cargas eléctricas predeterminadas Manejan niveles de prioridad para distintos horarios y fechas

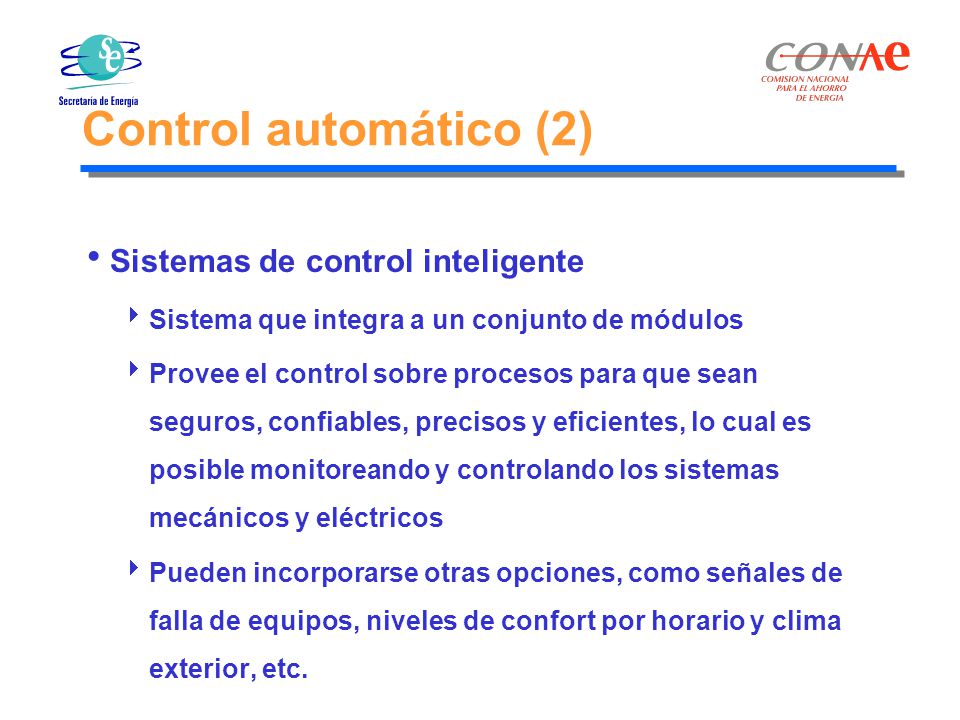

84 Control automático (2) Sistemas de control inteligente
Sistema que integra a un conjunto de módulos Provee el control sobre procesos para que sean seguros, confiables, precisos y eficientes, lo cual es posible monitoreando y controlando los sistemas mecánicos y eléctricos Pueden incorporarse otras opciones, como señales de falla de equipos, niveles de confort por horario y clima exterior, etc.

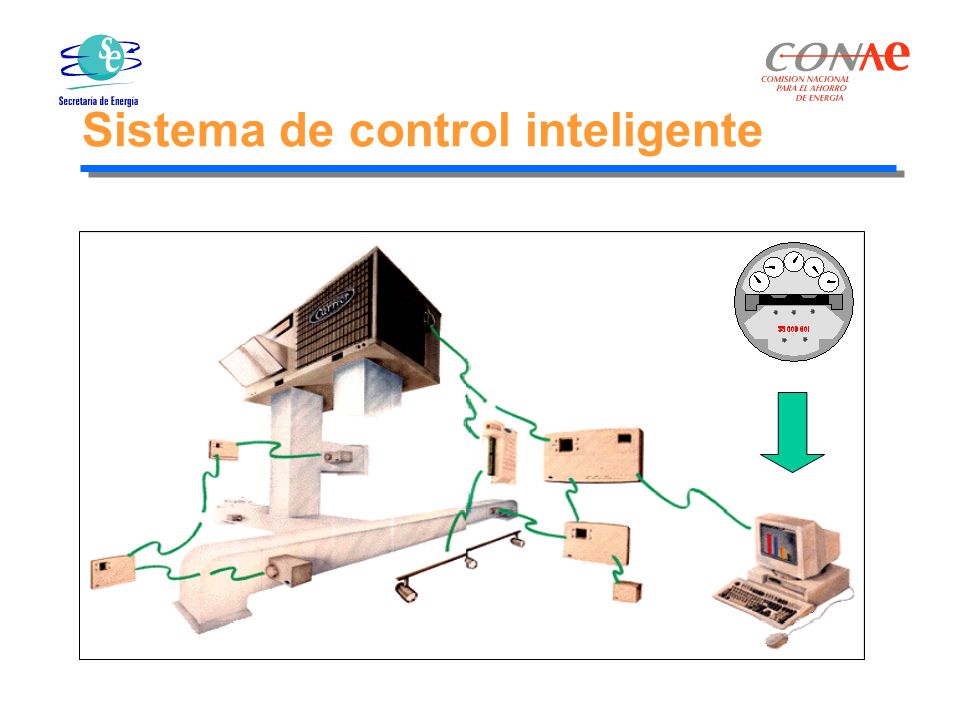

85 Sistema de control inteligente

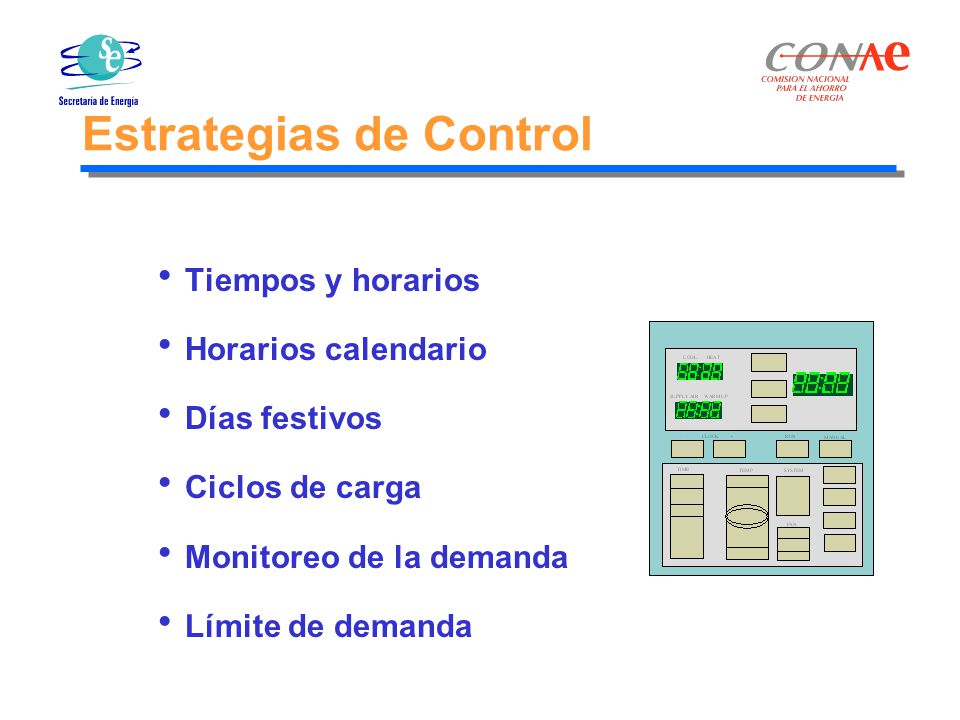

86 Estrategias de Control
Tiempos y horarios Horarios calendario Días festivos Ciclos de carga Monitoreo de la demanda Límite de demanda

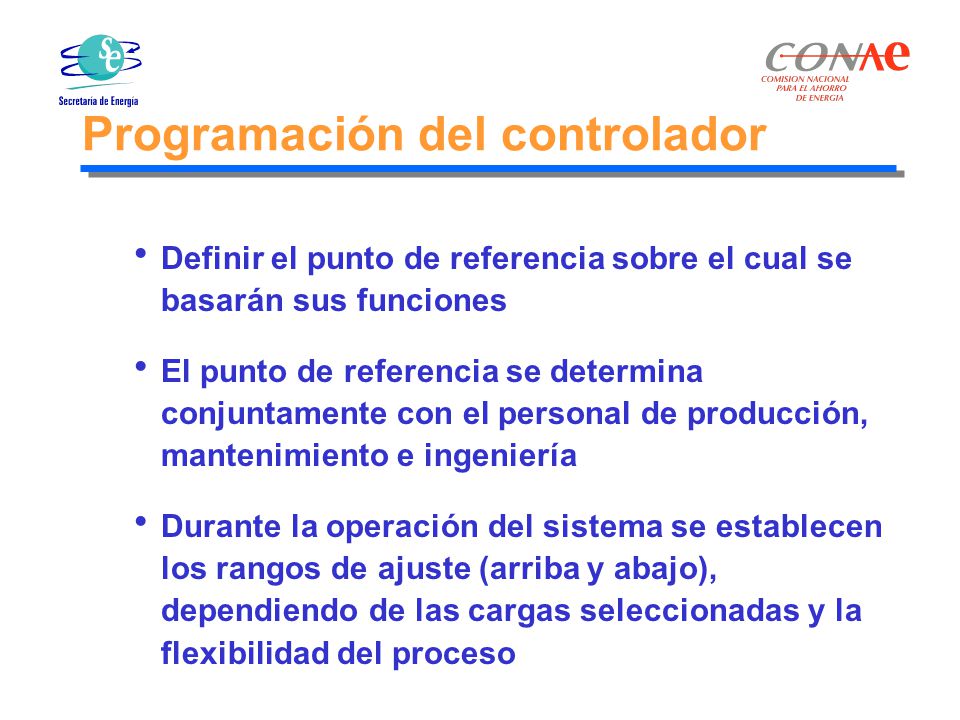

87 Programación del controlador
Definir el punto de referencia sobre el cual se basarán sus funciones El punto de referencia se determina conjuntamente con el personal de producción, mantenimiento e ingeniería Durante la operación del sistema se establecen los rangos de ajuste (arriba y abajo), dependiendo de las cargas seleccionadas y la flexibilidad del proceso

88 Operación del controlador

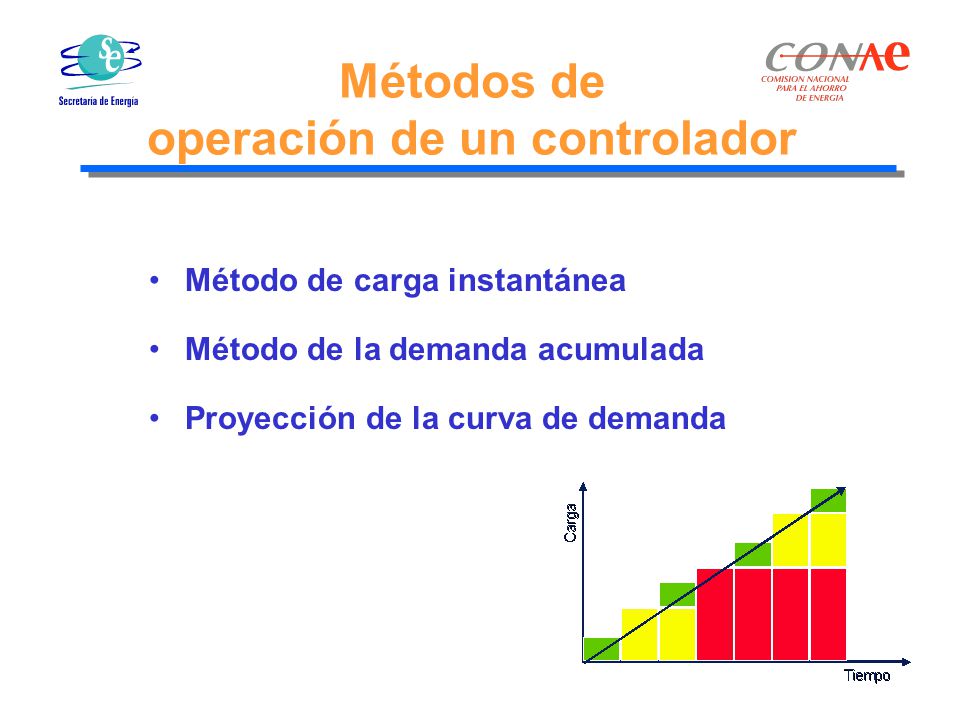

89 Métodos de operación de un controlador
Método de carga instantánea Método de la demanda acumulada Proyección de la curva de demanda

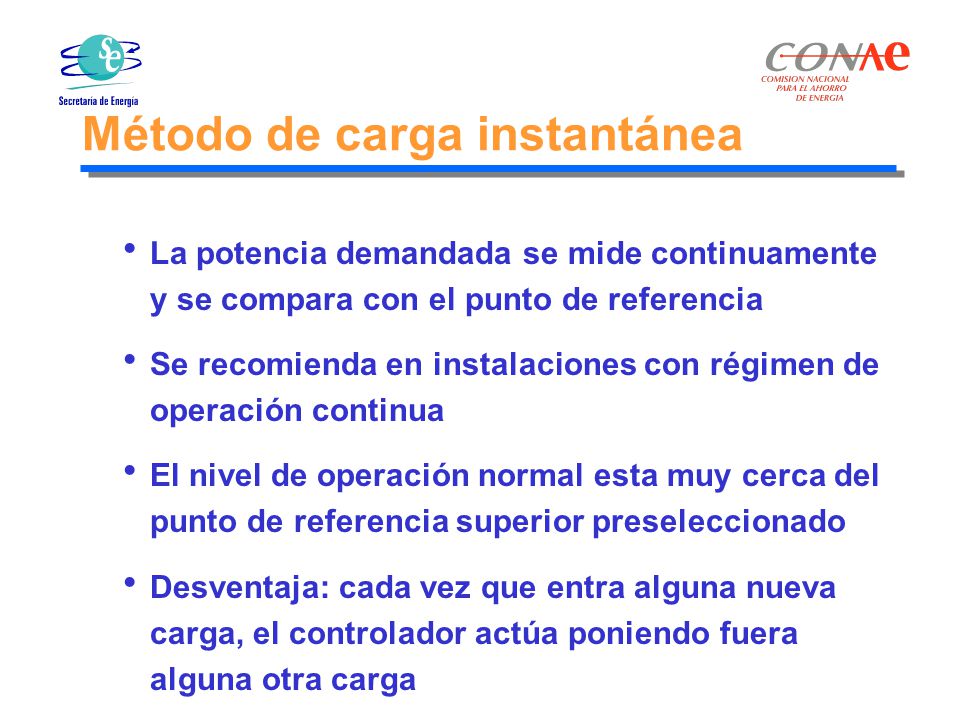

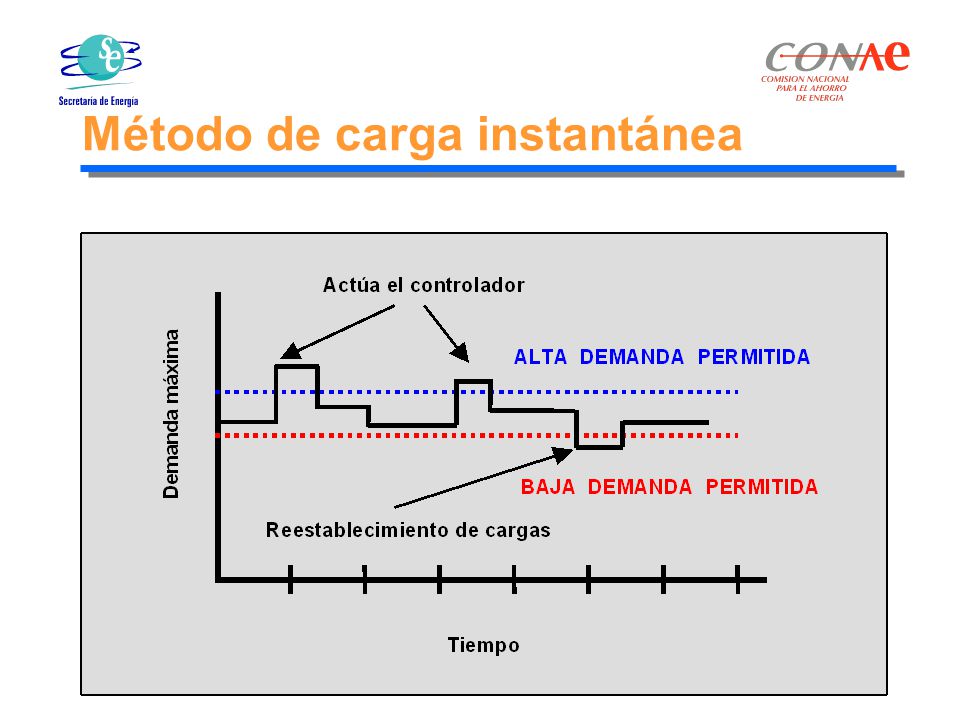

90 Método de carga instantánea
La potencia demandada se mide continuamente y se compara con el punto de referencia Se recomienda en instalaciones con régimen de operación continua El nivel de operación normal esta muy cerca del punto de referencia superior preseleccionado Desventaja: cada vez que entra alguna nueva carga, el controlador actúa poniendo fuera alguna otra carga

91 Método de carga instantánea

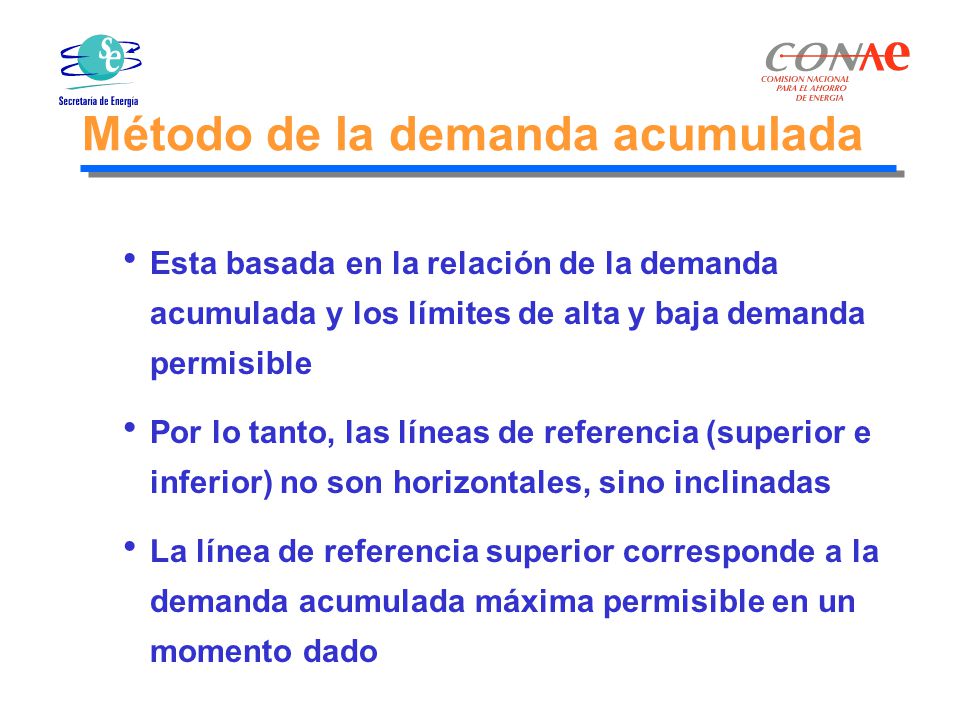

92 Método de la demanda acumulada
Esta basada en la relación de la demanda acumulada y los límites de alta y baja demanda permisible Por lo tanto, las líneas de referencia (superior e inferior) no son horizontales, sino inclinadas La línea de referencia superior corresponde a la demanda acumulada máxima permisible en un momento dado

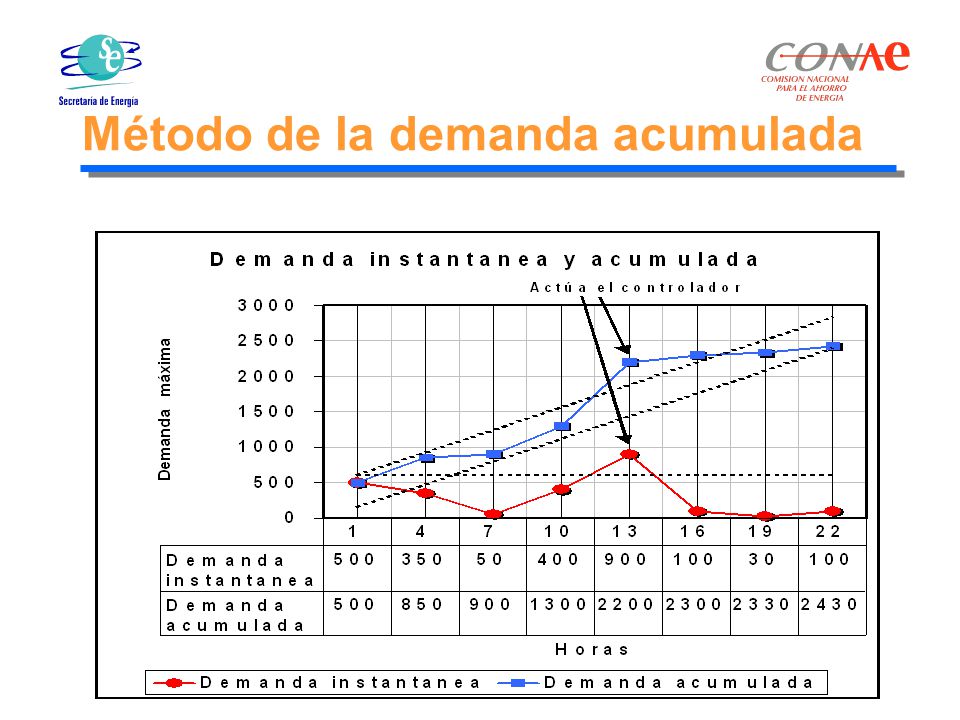

93 Método de la demanda acumulada

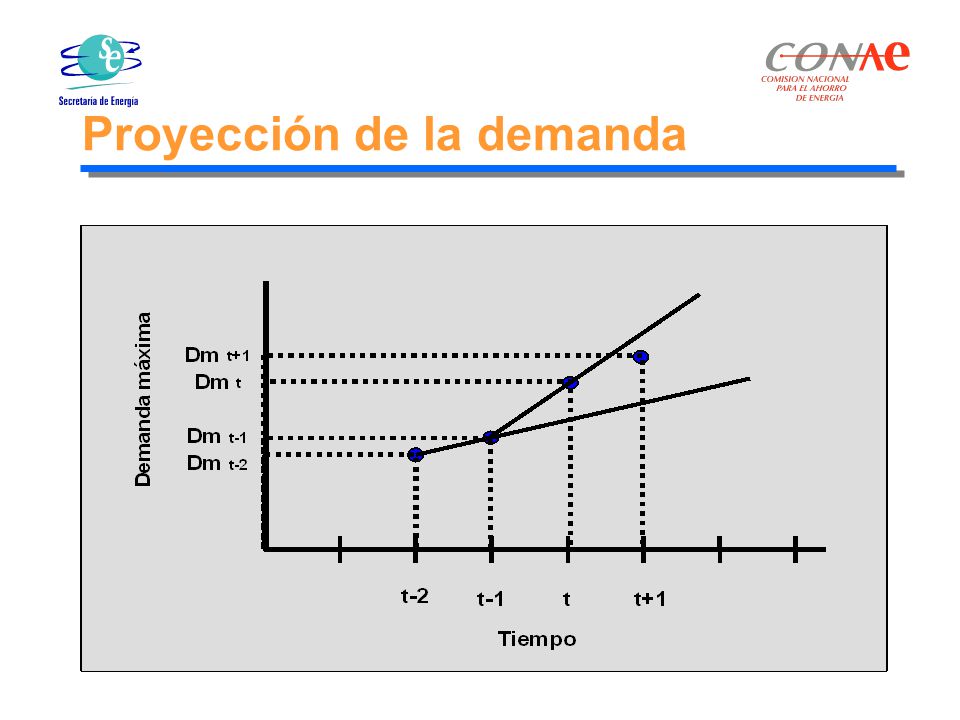

94 Proyección de la demanda
Predicción del valor de la demanda en un tiempo t+1 de manera que el controlador se anticipa al momento de rebasar el punto de referencia Al tomar acciones anticipadas, se asegura prácticamente que en ningún momento se rebase el límite superior de referencia Se recomienda en instalaciones donde las características del proceso presentan variaciones continuas en el nivel de demanda

95 Proyección de la demanda

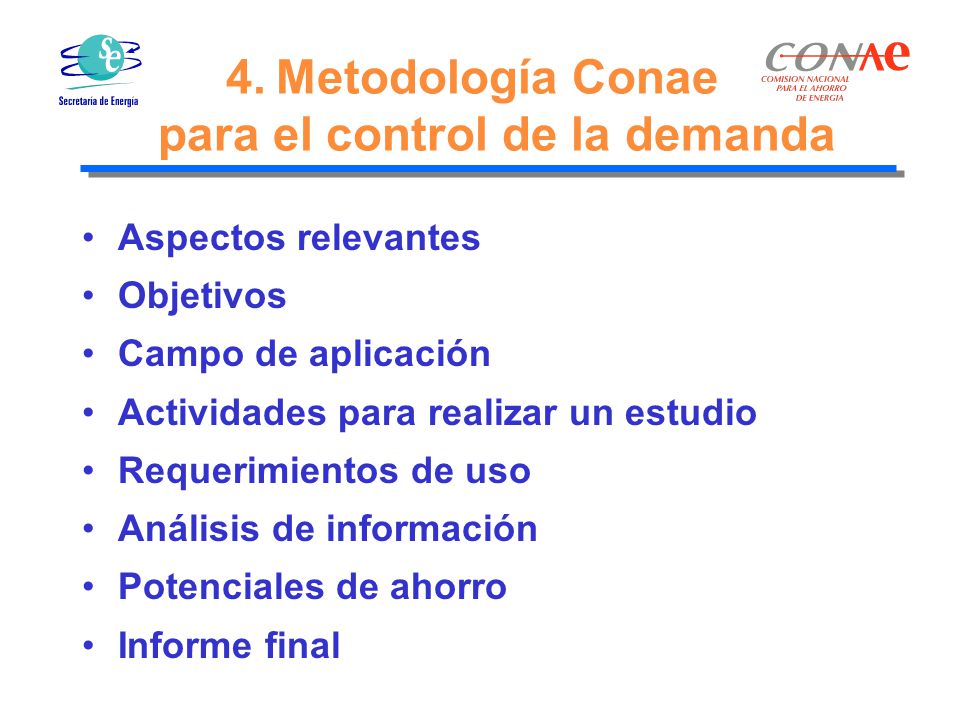

96 4. Metodología Conae para el control de la demanda
Aspectos relevantes Objetivos Campo de aplicación Actividades para realizar un estudio Requerimientos de uso Análisis de información Potenciales de ahorro Informe final

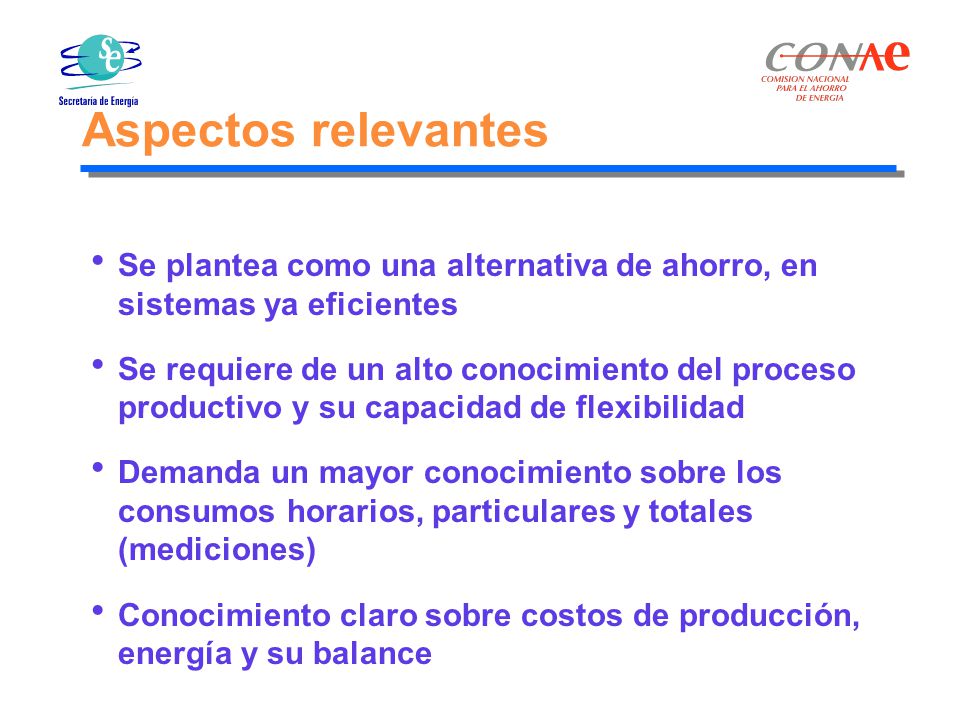

97 Aspectos relevantes Se plantea como una alternativa de ahorro, en sistemas ya eficientes Se requiere de un alto conocimiento del proceso productivo y su capacidad de flexibilidad Demanda un mayor conocimiento sobre los consumos horarios, particulares y totales (mediciones) Conocimiento claro sobre costos de producción, energía y su balance

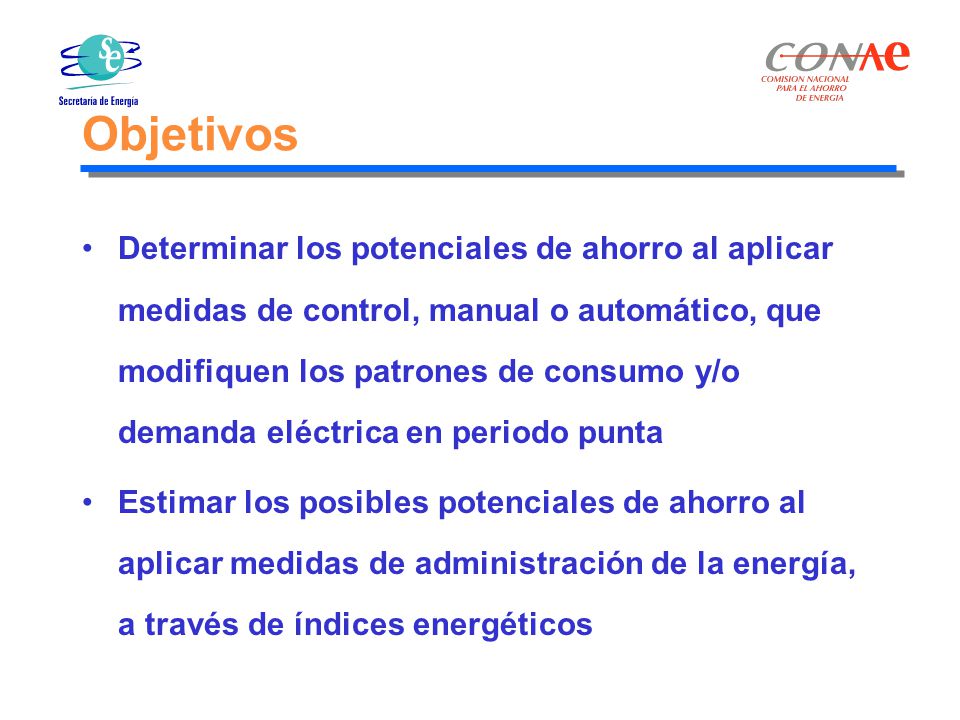

98 Objetivos Determinar los potenciales de ahorro al aplicar medidas de control, manual o automático, que modifiquen los patrones de consumo y/o demanda eléctrica en periodo punta Estimar los posibles potenciales de ahorro al aplicar medidas de administración de la energía, a través de índices energéticos

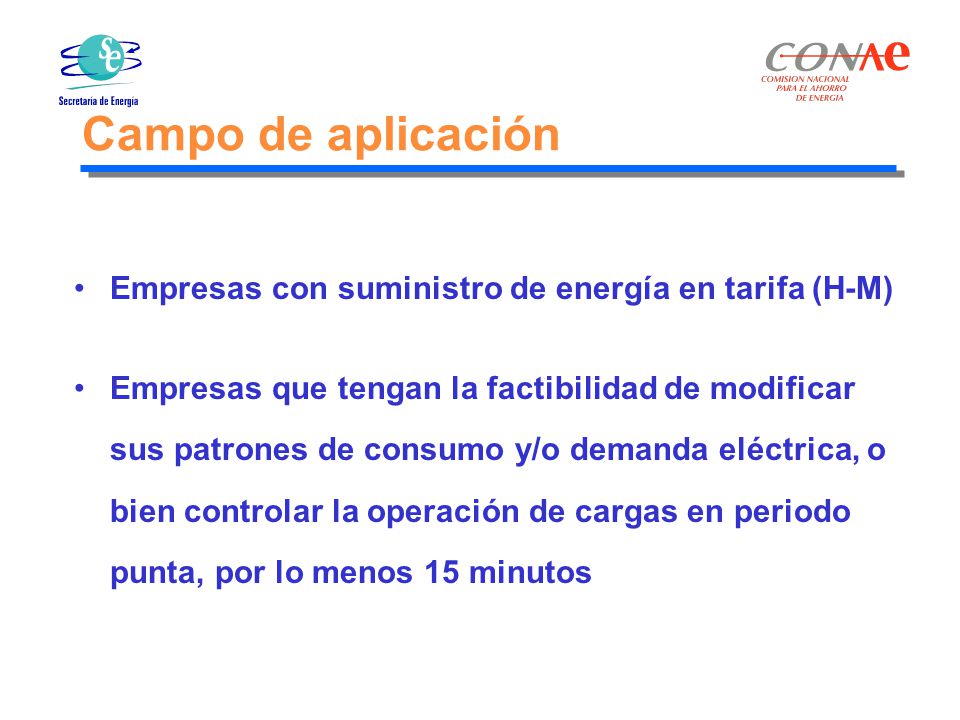

99 Campo de aplicación Empresas con suministro de energía en tarifa (H-M)
Empresas que tengan la factibilidad de modificar sus patrones de consumo y/o demanda eléctrica, o bien controlar la operación de cargas en periodo punta, por lo menos 15 minutos

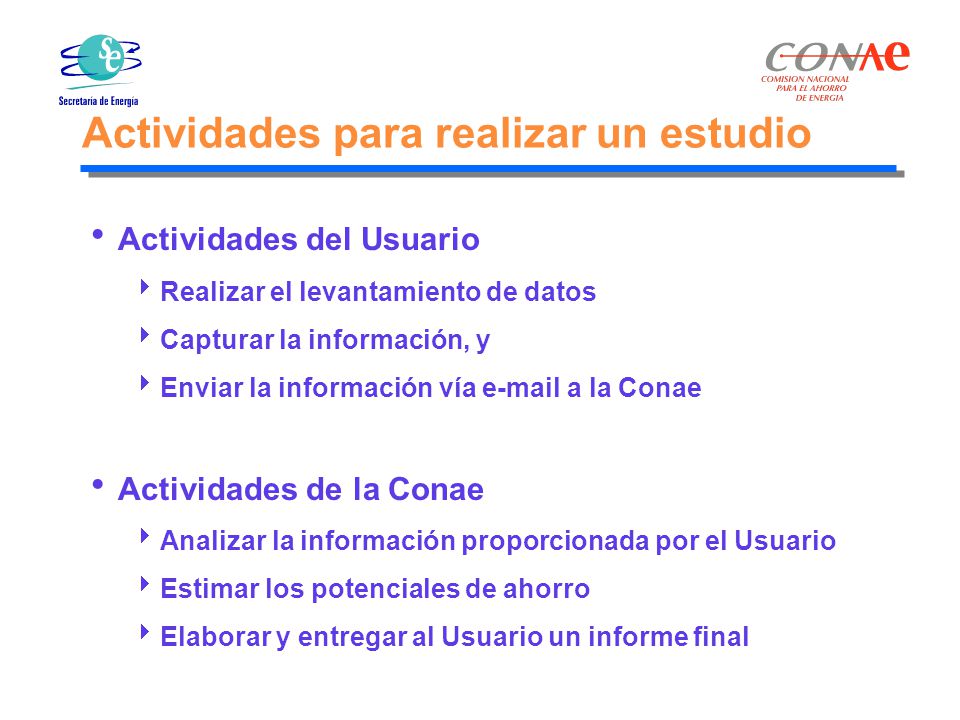

100 Actividades para realizar un estudio
Actividades del Usuario Realizar el levantamiento de datos Capturar la información, y Enviar la información vía a la Conae Actividades de la Conae Analizar la información proporcionada por el Usuario Estimar los potenciales de ahorro Elaborar y entregar al Usuario un informe final

101 Requerimientos de uso Una computadora, requisitos mínimos:
Procesador 486 5 MB de memoria libre en disco duro (máximo) 16 MB de memoria en Ram Windows 95 Conexión a Internet Correo electrónico ( )

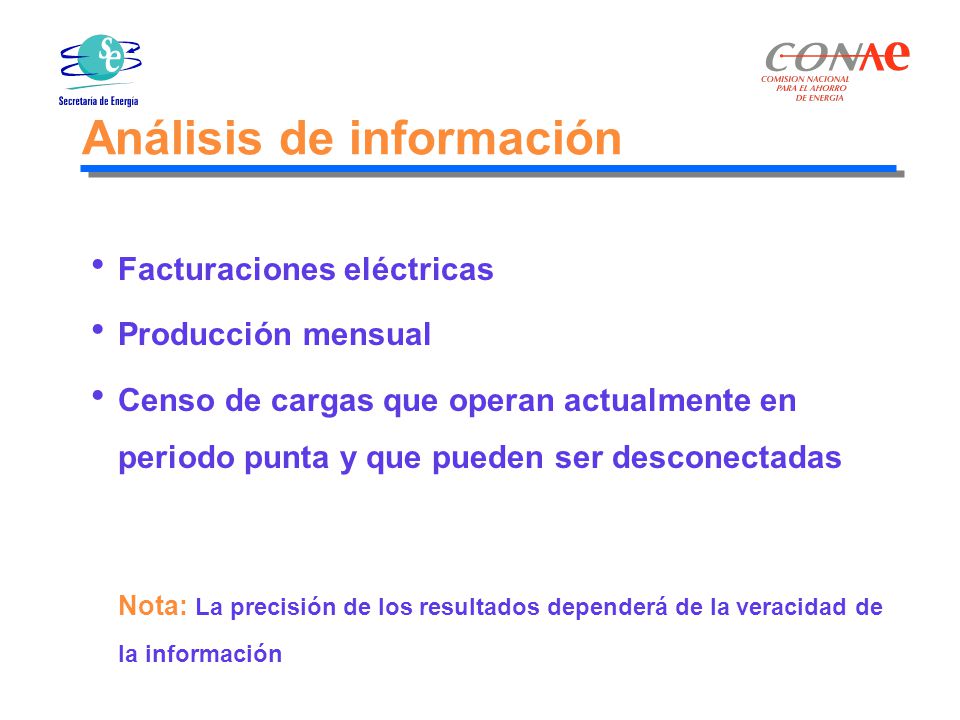

102 Análisis de información
Facturaciones eléctricas Producción mensual Censo de cargas que operan actualmente en periodo punta y que pueden ser desconectadas Nota: La precisión de los resultados dependerá de la veracidad de la información

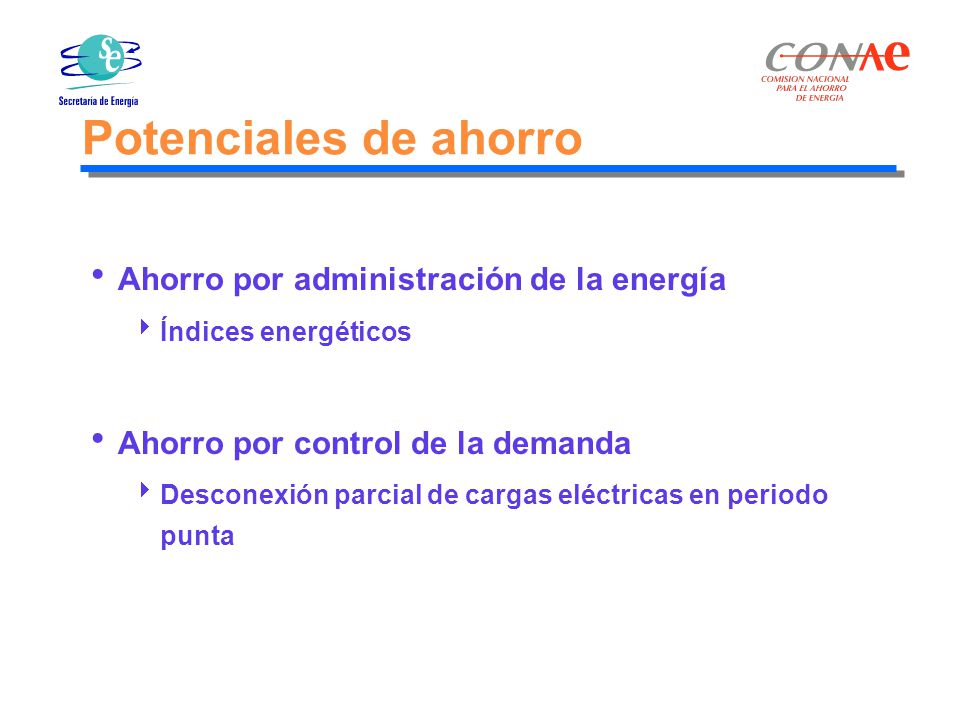

103 Potenciales de ahorro Ahorro por administración de la energía
Índices energéticos Ahorro por control de la demanda Desconexión parcial de cargas eléctricas en periodo punta

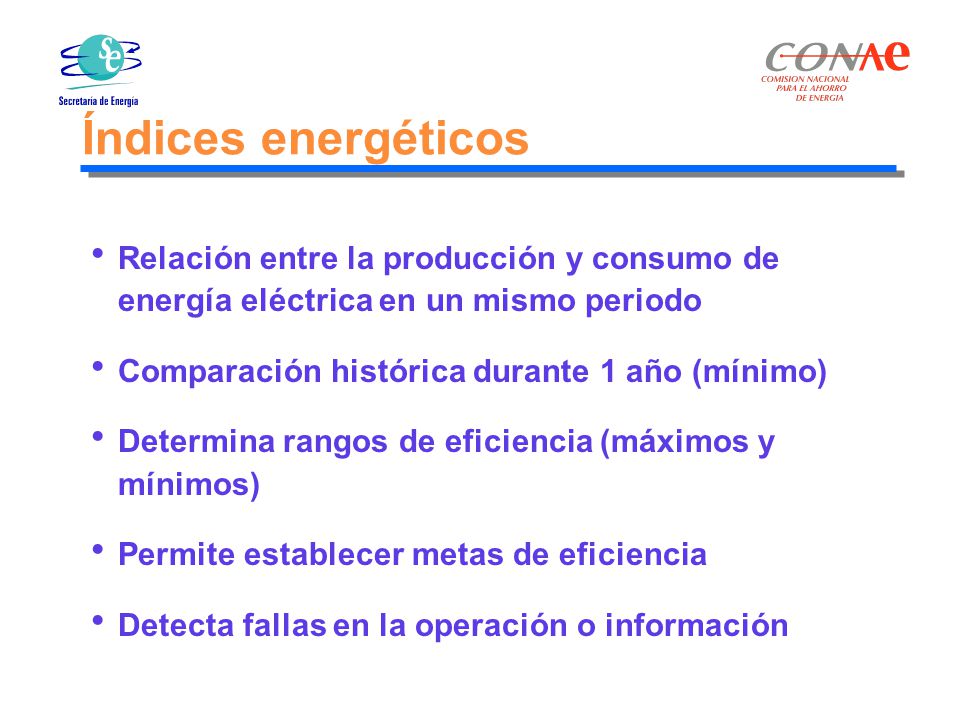

104 Índices energéticos Relación entre la producción y consumo de energía eléctrica en un mismo periodo Comparación histórica durante 1 año (mínimo) Determina rangos de eficiencia (máximos y mínimos) Permite establecer metas de eficiencia Detecta fallas en la operación o información

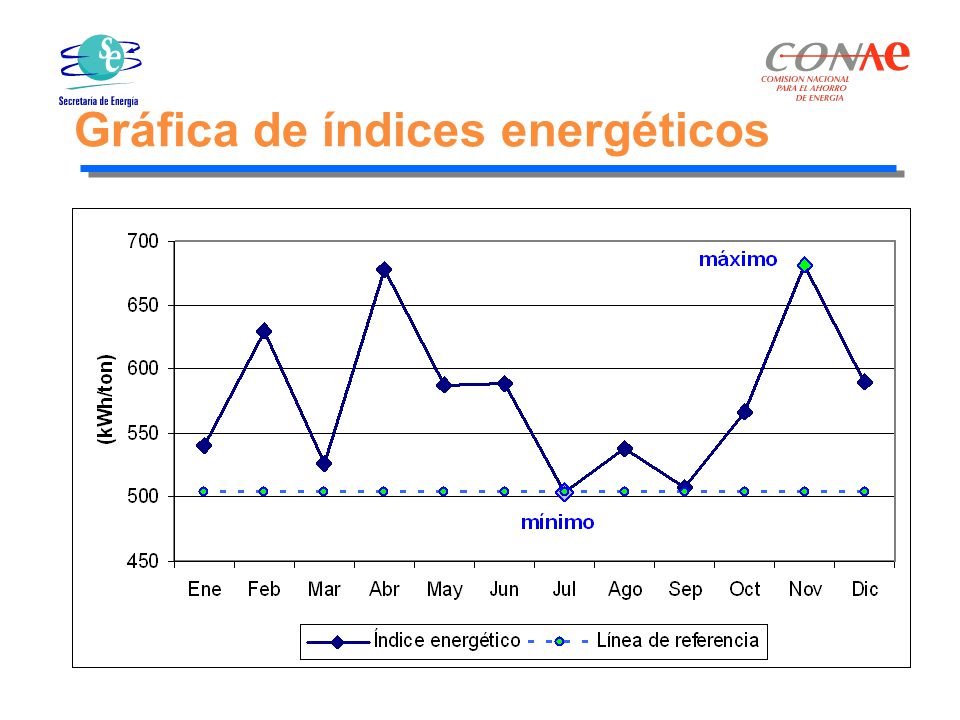

105 Gráfica de índices energéticos

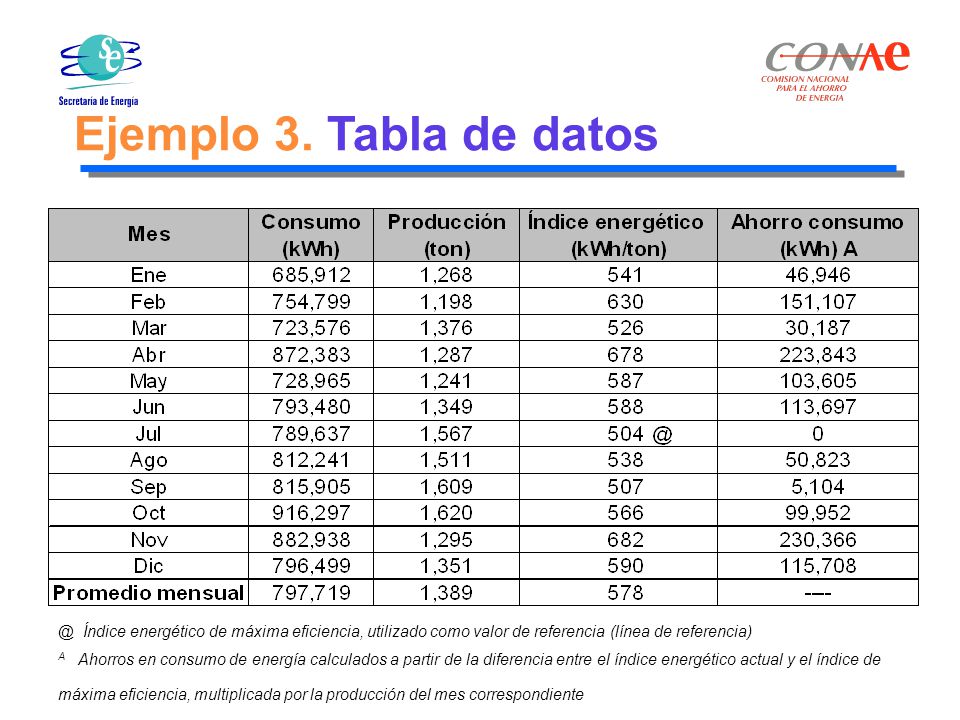

106 Ejemplo 3. Tabla de datos @ Índice energético de máxima eficiencia, utilizado como valor de referencia (línea de referencia) A Ahorros en consumo de energía calculados a partir de la diferencia entre el índice energético actual y el índice de máxima eficiencia, multiplicada por la producción del mes correspondiente

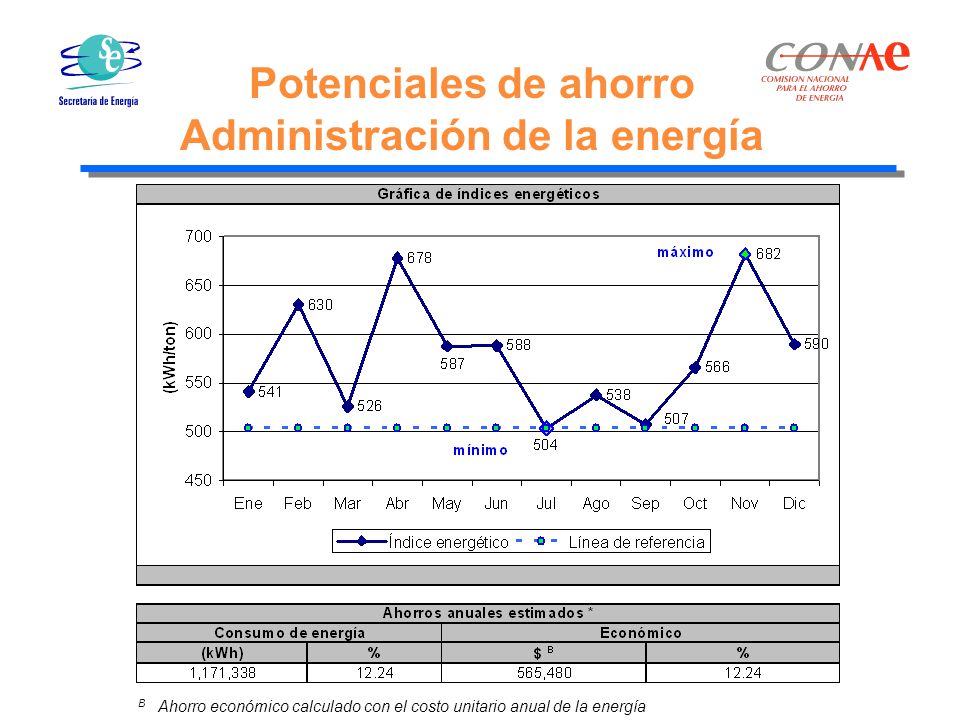

107 Potenciales de ahorro Administración de la energía
B Ahorro económico calculado con el costo unitario anual de la energía

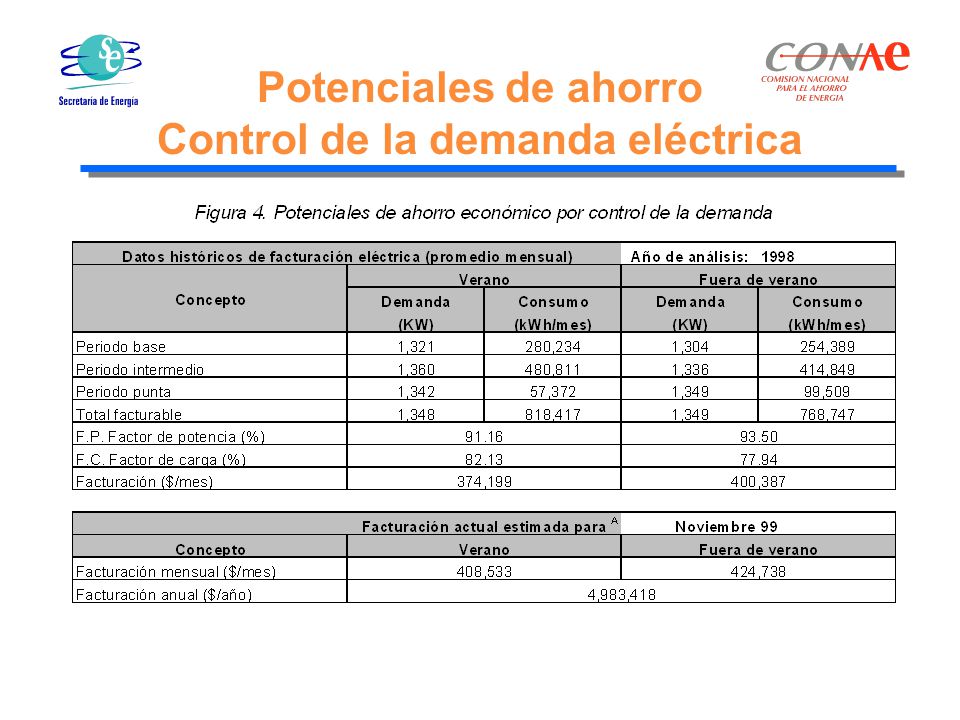

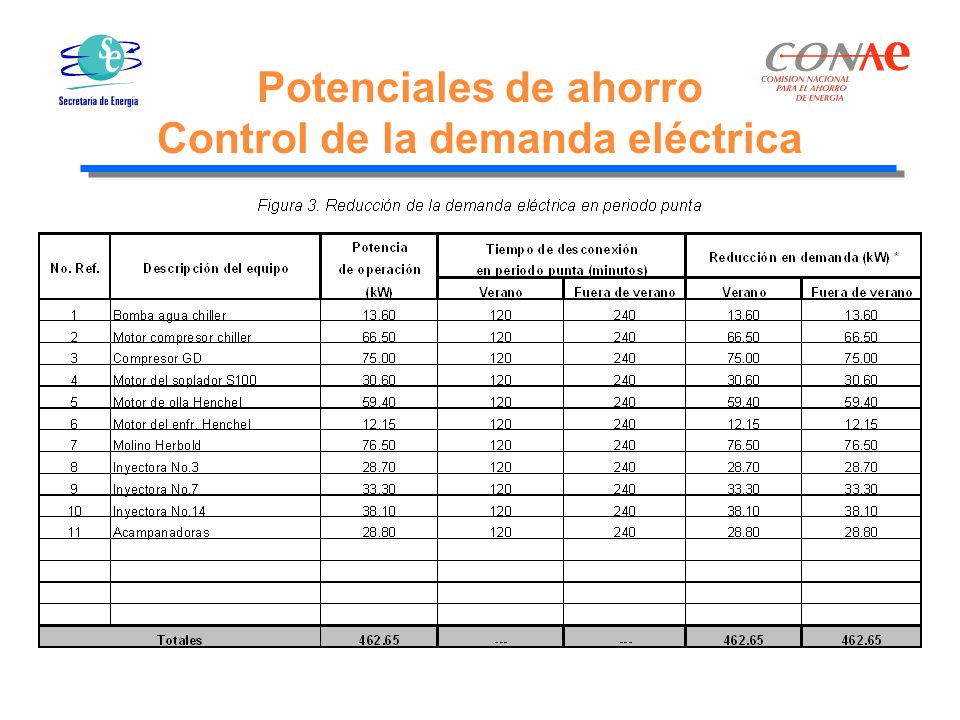

108 Potenciales de ahorro Control de la demanda eléctrica

109 Potenciales de ahorro Control de la demanda eléctrica

110 Potenciales de ahorro Control de la demanda eléctrica

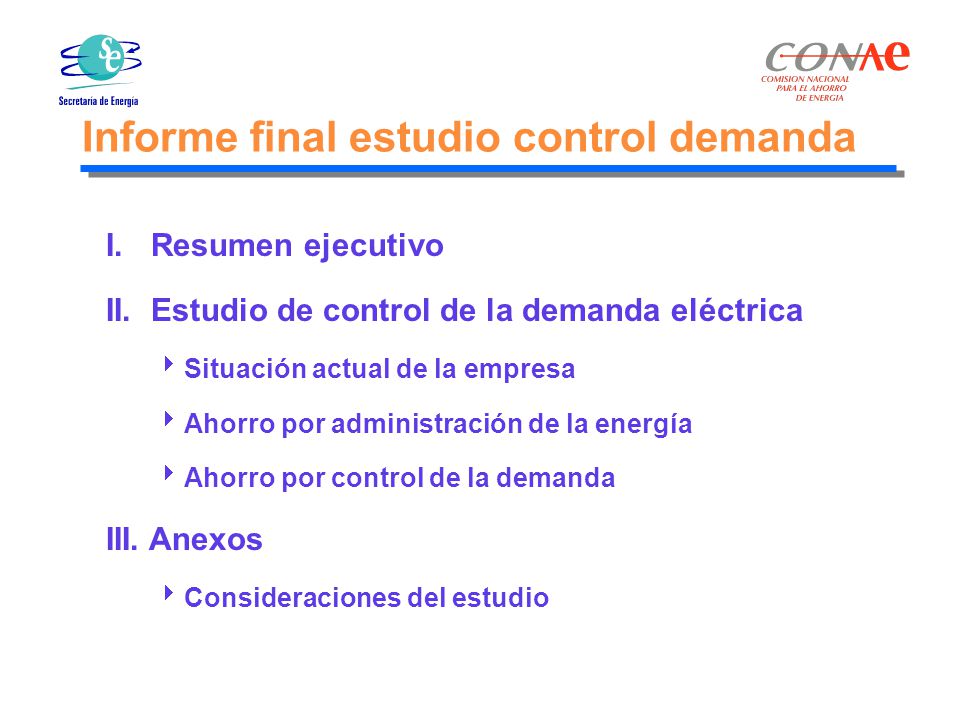

111 Informe final estudio control demanda
I. Resumen ejecutivo II. Estudio de control de la demanda eléctrica Situación actual de la empresa Ahorro por administración de la energía Ahorro por control de la demanda III. Anexos Consideraciones del estudio

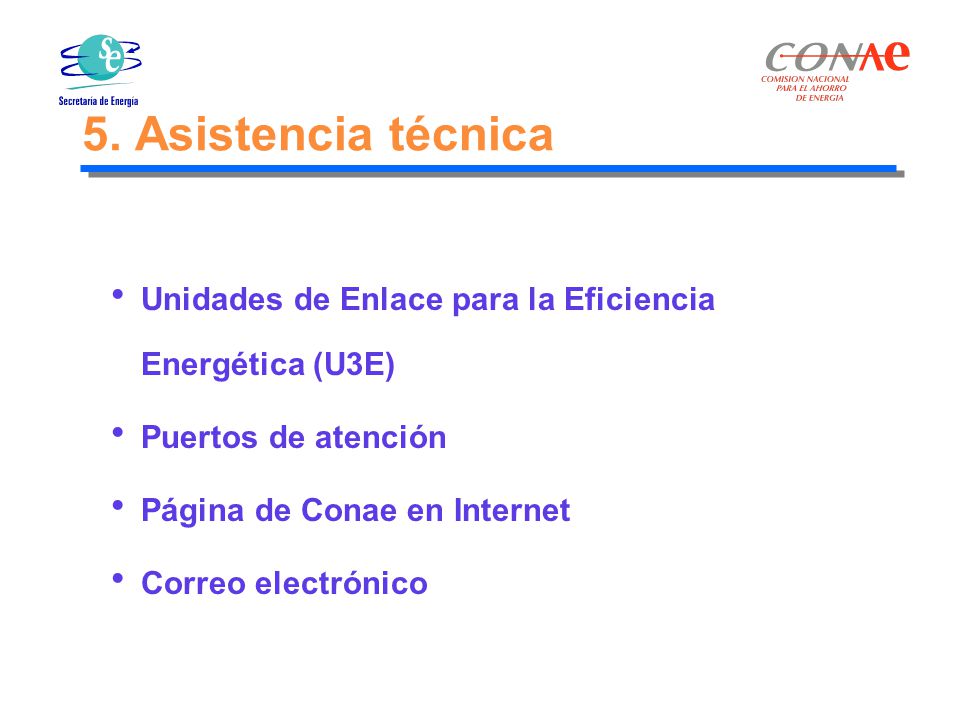

112 5. Asistencia técnica Unidades de Enlace para la Eficiencia Energética (U3E) Puertos de atención Página de Conae en Internet Correo electrónico

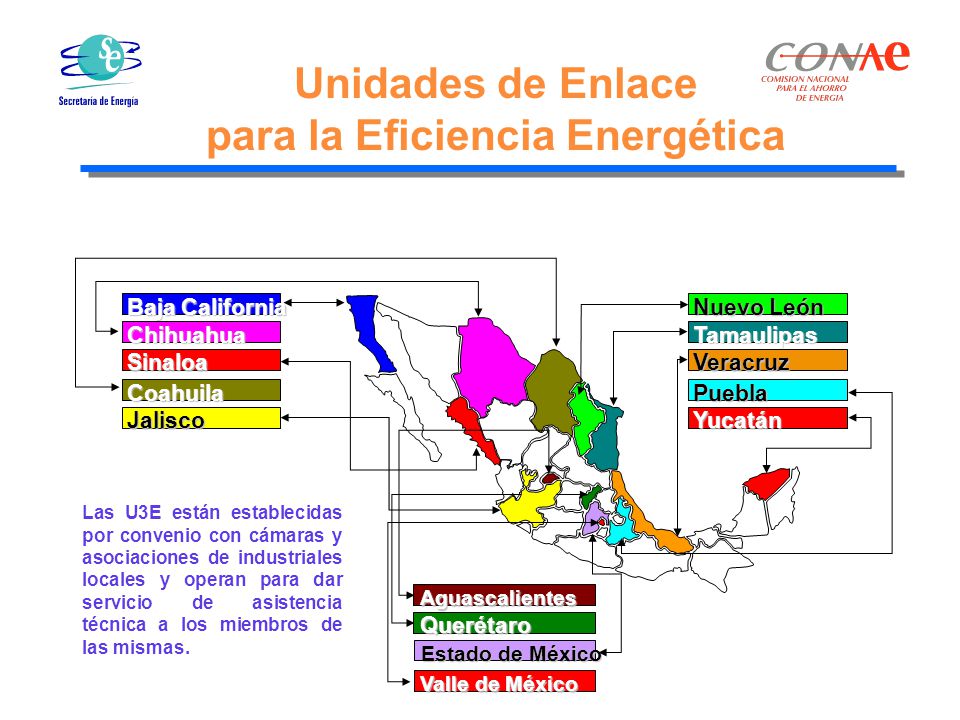

113 Unidades de Enlace para la Eficiencia Energética
Baja California Sinaloa Coahuila Jalisco Chihuahua Nuevo León Veracruz Puebla Yucatán Tamaulipas Las U3E están establecidas por convenio con cámaras y asociaciones de industriales locales y operan para dar servicio de asistencia técnica a los miembros de las mismas. Estado de México Aguascalientes Querétaro Valle de México

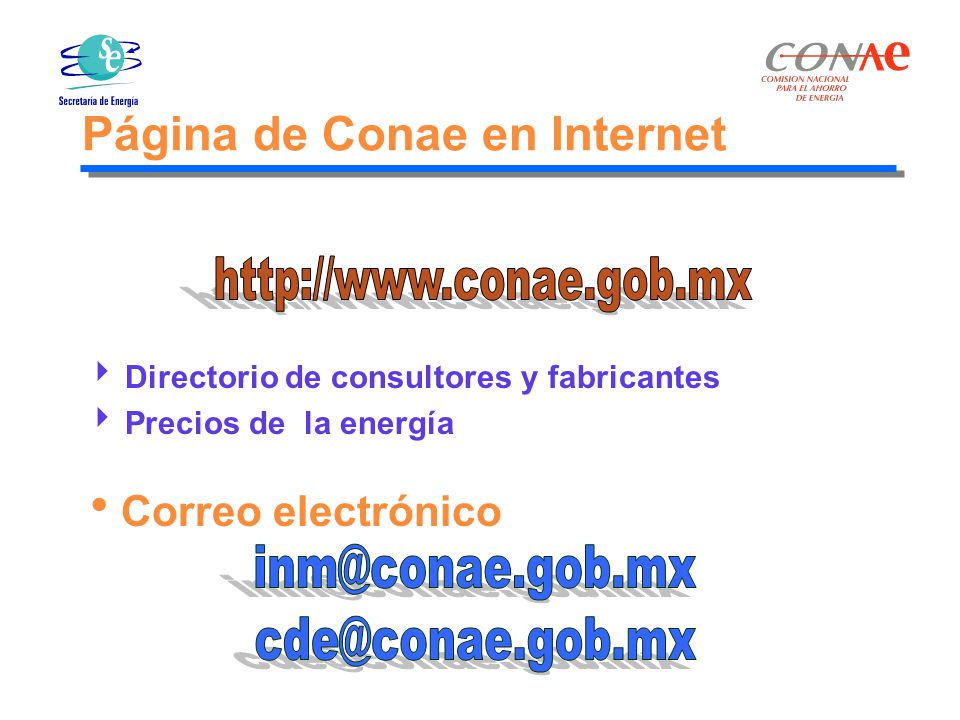

114 Página de Conae en Internet
Directorio de consultores y fabricantes Precios de la energía Correo electrónico
