1 Expone: David Martin Guía mayor
Orientación Expone: David Martin Guía mayor

2 ¿Qué significa orientación?
Donde estoy Donde voy

3 Conozcamos las direcciones
Son 32 puntos o direcciones, de los cuales es básico conocer 16, que se clasifican como cardinales, laterales y colaterales.

4 Tipos de Norte NORTE GEOGRÁFICO NORTE DE CUADRÍCULA

5 Métodos de orientación
Sol y sombra Estrellas Musgos Naturales Brújula Mapa Silva Prismática Inspección Brújula y mapa GPS

6 Brújula Prismática

7 Brújula Silva

8 Brújula Silva Azimut: Es el ángulo formado por una dirección dada y el Norte geográficos. Se mide a partir de la meridiana geográfica y en el sentido de las agujas del reloj Azimut Inverso: También denominado Retro Azimut, Es indicar la dirección de regreso en la marcha por la brújula o determinación en la carta. Prácticamente es sumarle 180º a los ángulos seguidos y seguirlos devuelta, recordar que para seguir correctamente una ruta con retro azimut se debe empezar con el ultimo ángulo hasta el primero

9 Ejercicio Práctico Busquemos un rumbo a seguir Determinando un azimut
Brújula Silva Ejercicio Práctico Busquemos un rumbo a seguir Determinando un azimut

10 Mapa Topográfico Es una representación del relieve de la tierra a una escala determinada.

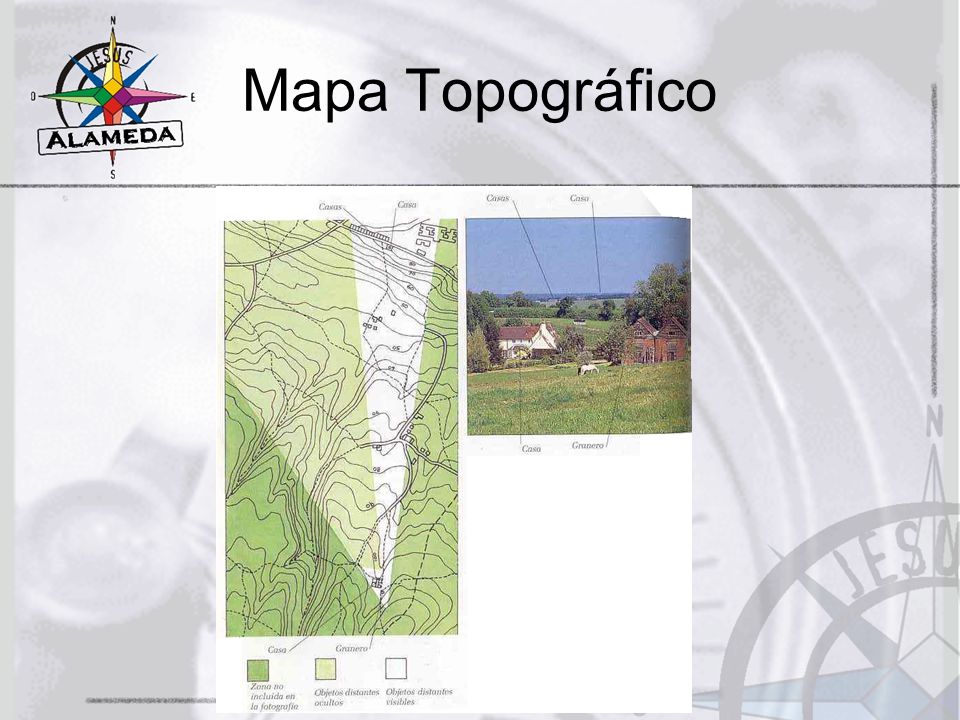

11 Mapa Topográfico

12 Mapa Topográfico

13 Mapa Topográfico

14 Latitud y Longitud Latitud: Longitud:
Ángulo entre 0º y 90º, nombrado por hemisferio Sur o Norte Longitud: Ángulo entre 0º y 180º, nombrado desde el meridiano 0º, Este(E) u Oeste(W)

15 Es la Razón entre la distancia del mapa y la real
Escala Es la Razón entre la distancia del mapa y la real

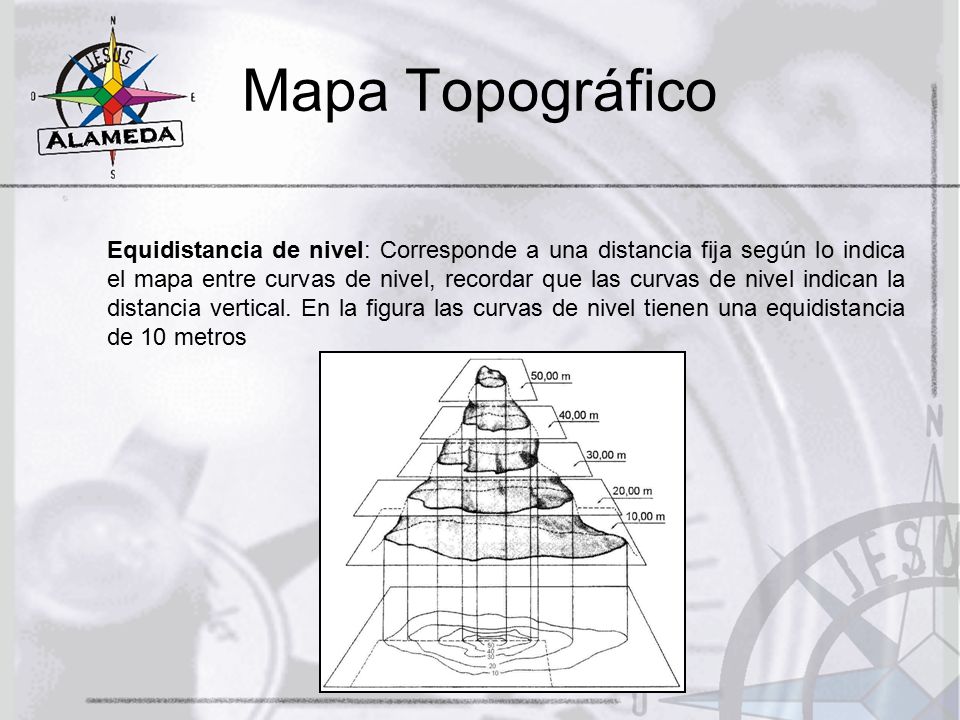

16 Mapa Topográfico Equidistancia de nivel: Corresponde a una distancia fija según lo indica el mapa entre curvas de nivel, recordar que las curvas de nivel indican la distancia vertical. En la figura las curvas de nivel tienen una equidistancia de 10 metros

17 Curvas de Nivel

18 Medida entre dos puntos utilizando la escala
Distancia Medida entre dos puntos utilizando la escala

19 Características del terreno
Formas de superficie: el tipo o relieve de los accidentes del terreno.

20 Orientemos el Mapa Ajustar el ángulo de dirección N=0º.
b. Colocar la brújula en dirección norte a lo largo de la red de cuadrícula N-S sobre el mapa. c. Girar el mapa con la brújula hasta que la punta N de la aguja quede entre las marcaciones del norte.

21 Determinemos nuestra posición
Apuntar con la brújula un punto conocido en el terreno y ajustar el ángulo de dirección. Colocar la brújula sobre el mapa con el canto lateral en la marca del punto conocido y girarla hasta que las líneas N-S de la cápsula estén paralelas a la red de cuadrícula N-S del mapa. Trazar en el mapa una recta paralela al canto lateral de la brújula en dirección de la parte anterior de la brújula, pasando por el punto conocido utilizado.

22 Determinemos nuestra posición
Apuntar con la brújula un segundo punto conocido en el terreno y ajustar el ángulo de dirección. Colocar la brújula sobre el mapa con el canto lateral en la marca del punto conocido y girarla hasta que las líneas N-S de la cápsula estén paralelas a la red de cuadrícula N-S del mapa. Trazar en el mapa una recta paralela al canto lateral de la brújula en dirección de la parte anterior de la brújula, pasando por el punto conocido utilizado.

23 Determinemos nuestra posición
El punto de intersección de las dos rectas indica la posición propia buscada (la posición se determina con mayor exactitud si el ángulo de las dos rectas se aproxima a 90º).
