TEMA 1 EL MARCO GEOGRAFICO

Presentación del tema: "TEMA 1 EL MARCO GEOGRAFICO"— Transcripción de la presentación:

1 TEMA 1 EL MARCO GEOGRAFICO
IES ISIDRA DE GUZMAN Conservación y recuperación del patrimonio cultural en Alcalá de Henares Profesor: Manuel Ibáñez Izquierdo

2 1.1 EL MAPA TOPOGRAFICO

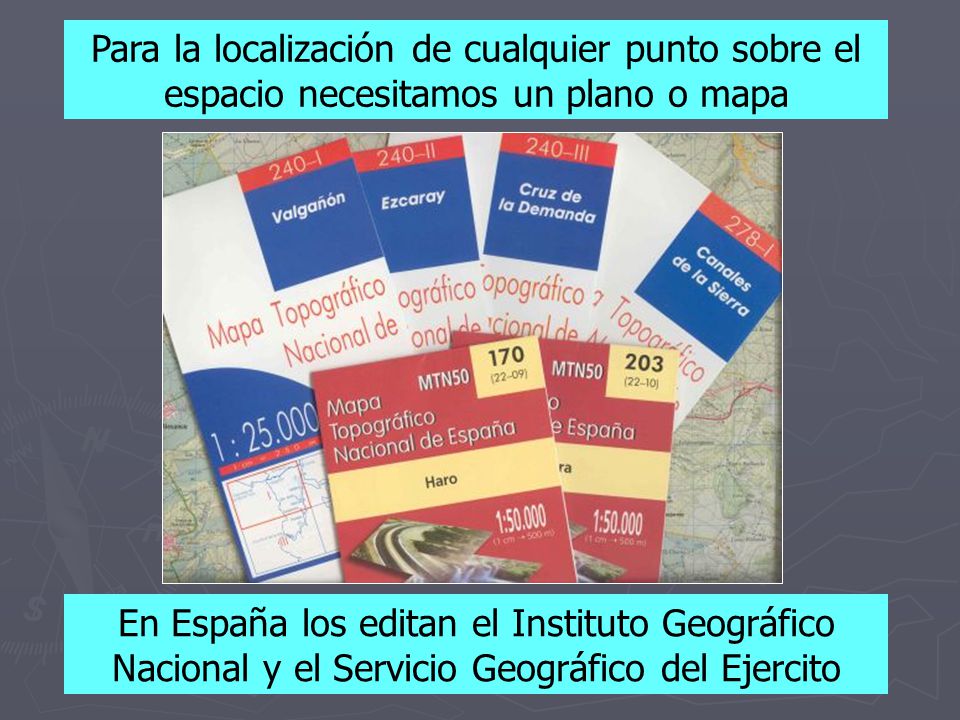

3 Para la localización de cualquier punto sobre el espacio necesitamos un plano o mapa
En España los editan el Instituto Geográfico Nacional y el Servicio Geográfico del Ejercito

4 En los mapas están reflejados la red de meridianos y paralelos

5 con la que es posible la localización geográfica gracias a la LATITUD y la LONGITUD
LONGITUD: Distancia de un punto al meridiano 0 LATITUD: Distancia de un punto al ecuador

6 HEMISFERIO NORTE O E S T E S T HEMISFERIO SUR

7 Las coordenadas geográficas se dan en grados, minutos y segundos
1º = 60´ 1´ = 60´´ o 60ºº 20º 11´10ºº Norte ; 30º 20´5ºº ESTE Latitud Longitud

8 1 cm en el mapa = 100.000 cm en la realidad (1 Km)
ESCALA: Relación existente entre las dimensiones reales del terreno representado y las del mapa 1 : 1 cm en el mapa = cm en la realidad (1 Km)

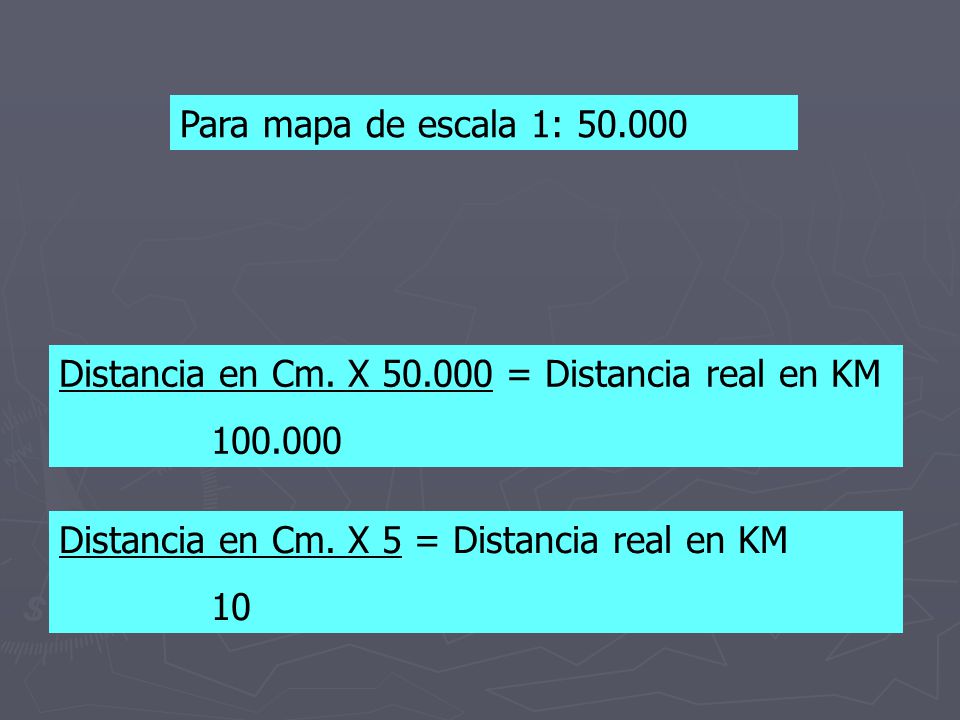

9 Para mapa de escala 1: Distancia en Cm. X = Distancia real en KM Distancia en Cm. X 5 = Distancia real en KM 10

10 CURVAS DE NIVEL: Son líneas que unen puntos a una misma altura
CURVAS DE NIVEL: Son líneas que unen puntos a una misma altura. Sirven para representar el volumen del terreno (elevaciones y depresiones) Son equidistantes unas de otras. Cada cinco curvas se marca una con el trazo más grueso: CURVA DIRECTORA

11 Las curvas nunca se cruzan ni bifurcan. Siempre son cerradas
Siguiendo el trazado de una de ellas siempre se vuelve al mismo punto Curvas juntas: Mucha pendiente Curvas separadas: Poca pendiente

12 Pendiente: Relación entre la distancia y la altura ascendida (%)
Gracias a las curvas se representan los accidentes del terreno y su pendiente Pendiente: Relación entre la distancia y la altura ascendida (%)

13 SIGNOS CONVENCIONALES: Completan la información del mapa
- LEYENDA: Señalan actividades humanas sobre el terreno, tipo de vegetación, términos municipales, provinciales, etc.

14 TOPONIMIA: Nombres de lugares y accidentes

15 TINTAS HIPSOMETRICAS: Representan el volumen
TINTAS HIPSOMETRICAS: Representan el volumen. Pueden ser colores para marcar diferentes alturas

16 o sombreado para dar sensación de perspectiva a las curvas de nivel.

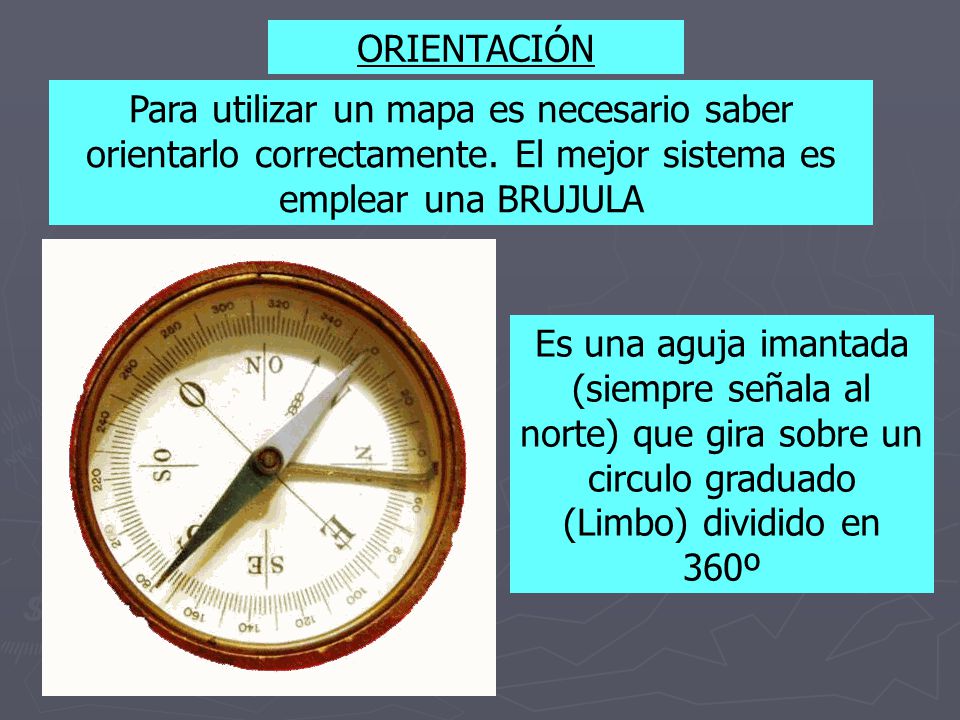

17 ORIENTACIÓN Para utilizar un mapa es necesario saber orientarlo correctamente. El mejor sistema es emplear una BRUJULA Es una aguja imantada (siempre señala al norte) que gira sobre un circulo graduado (Limbo) dividido en 360º

18 Con la brújula podemos orientar el mapa al norte y calcular el RUMBO

19 1.2 EL CROQUIS

20 La realización de un trabajo de campo exige levantar un plano del objeto estudiado, de la zona en la que se encuentra o del camino para llegar hasta él.

21 Normalmente no se tienen medios para levantar un plano con exactitud, por eso hay que recurrir al…

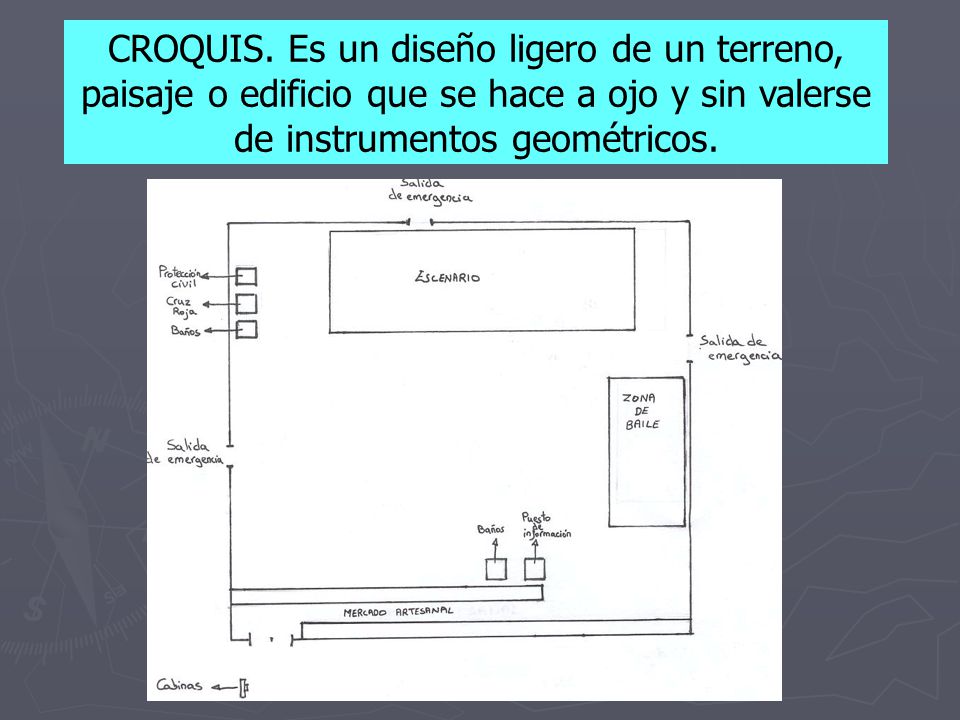

22 CROQUIS. Es un diseño ligero de un terreno, paisaje o edificio que se hace a ojo y sin valerse de instrumentos geométricos.

23 Para que sea útil debe ser:
CLARO: Establecer lo esencial sin demasiados detalles. Poniendo especial atención en aquello que más interesa estudiar PROPORCIONADO: Que se ajuste a realidad en la medida de lo posible.

24 1.3 EL MARCO GEOGRAFICO DE ALCALÁ DE HENARES

25 Alcalá de Henares se encuentra en la submeseta sur de la Península ibérica. En la zona del Alto Tajo

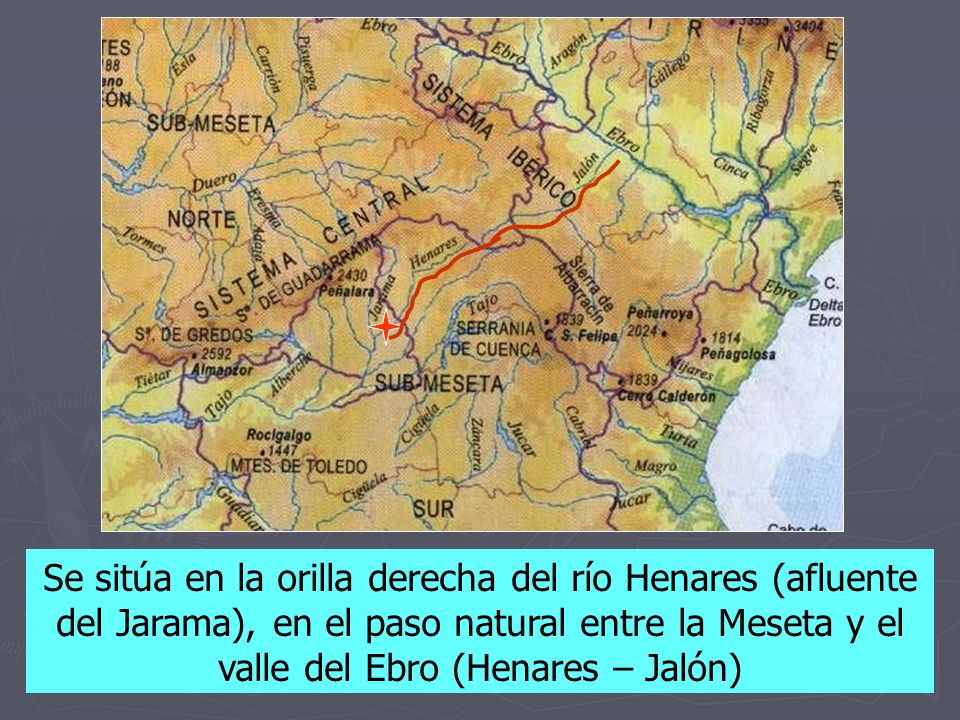

26 Se sitúa en la orilla derecha del río Henares (afluente del Jarama), en el paso natural entre la Meseta y el valle del Ebro (Henares – Jalón)

27 Hoy el municipio se sitúa en el Este de la Comunidad de Madrid

28 FORMACIÓN GEOLOGICA DEL TERRITORIO
En la era primaria la orogenia herciniana levanta una serie de cordilleras en la zona que ahora ocupa la Península Ibérica Durante la era secundaria la erosión arrasa la cordillera formando una llanura

29 En el terciario la orogenia alpina activa el territorio elevando unos bloques (horst) y hundiendo otros (Grabens)

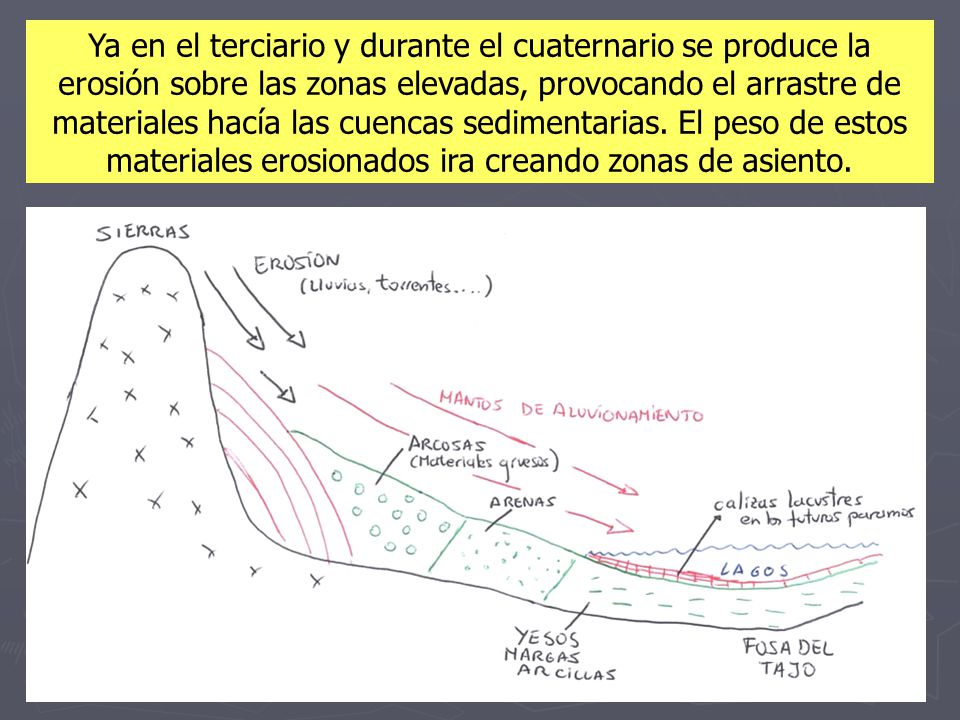

30 Ya en el terciario y durante el cuaternario se produce la erosión sobre las zonas elevadas, provocando el arrastre de materiales hacía las cuencas sedimentarias. El peso de estos materiales erosionados ira creando zonas de asiento.

31 A lo largo del cuaternario se depositan en el centro de la Meseta los materiales menos pesados: arcillas, margas, yesos y calizas. Los movimientos tectónicos retocaran la superficie de paramos y campiñas ondulando las zonas. Se forma la red hidrográfica actual en torno al Tajo, labrándose las llanuras con terrazas fluviales.

32

33 LAS ZONAS DE RELIEVE En el en torno de la ciudad complutense se pueden encontrar diferentes paisajes condicionados por el relieve y la geología. Son cuatro zonas: La Campiña, la vega, las cuestas y el páramo.

34 1) LA CAMPIÑA Río Torote Zona ondulada formada por arenas margo-arcillosas. Pequeños arroyos como el Torote y el Camarmilla, con escasa fuerza erosiva, desaguan la zona en el Henares.

35 tradicionalmente se ha cultivado en la zona el cereal

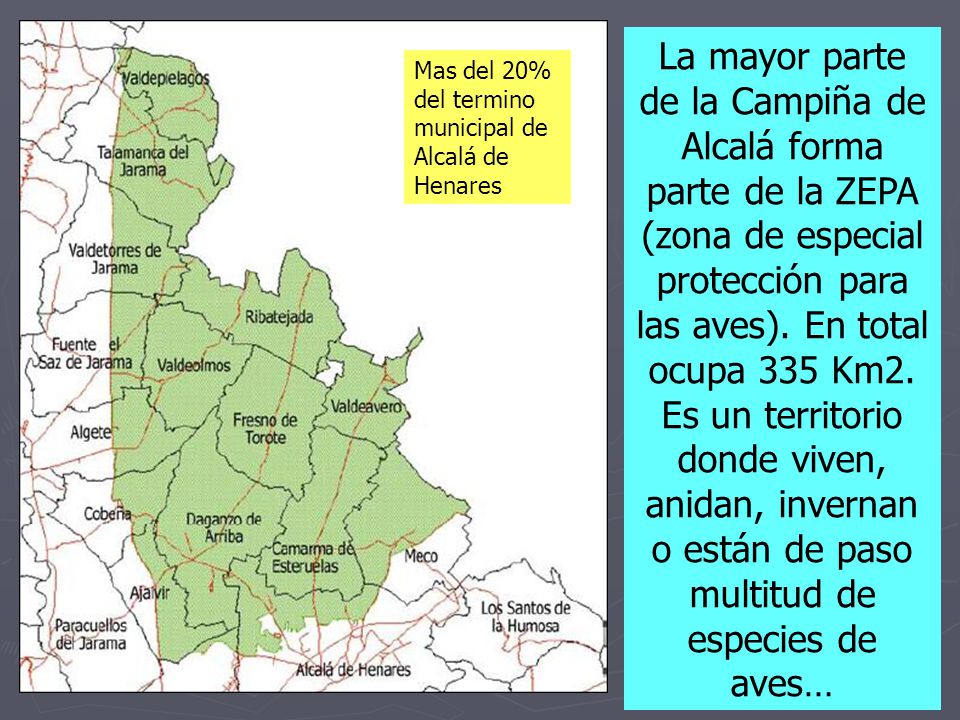

36 La mayor parte de la Campiña de Alcalá forma parte de la ZEPA (zona de especial protección para las aves). En total ocupa 335 Km2. Es un territorio donde viven, anidan, invernan o están de paso multitud de especies de aves… Mas del 20% del termino municipal de Alcalá de Henares

37 …gracias a sus cultivos de secano (cereal), zonas de matorral, encinar y bosques de ribera
Avutardas (residentes)

38 Aguilucho lanero (residente)
Aguilucho cenizo (anida) Abubilla (residente) Milano real (inverna)

39 Actualmente la ZEPA se ve amenazada por el crecimiento de la ciudad proyectado en el ultimo PGOU de Alcalá

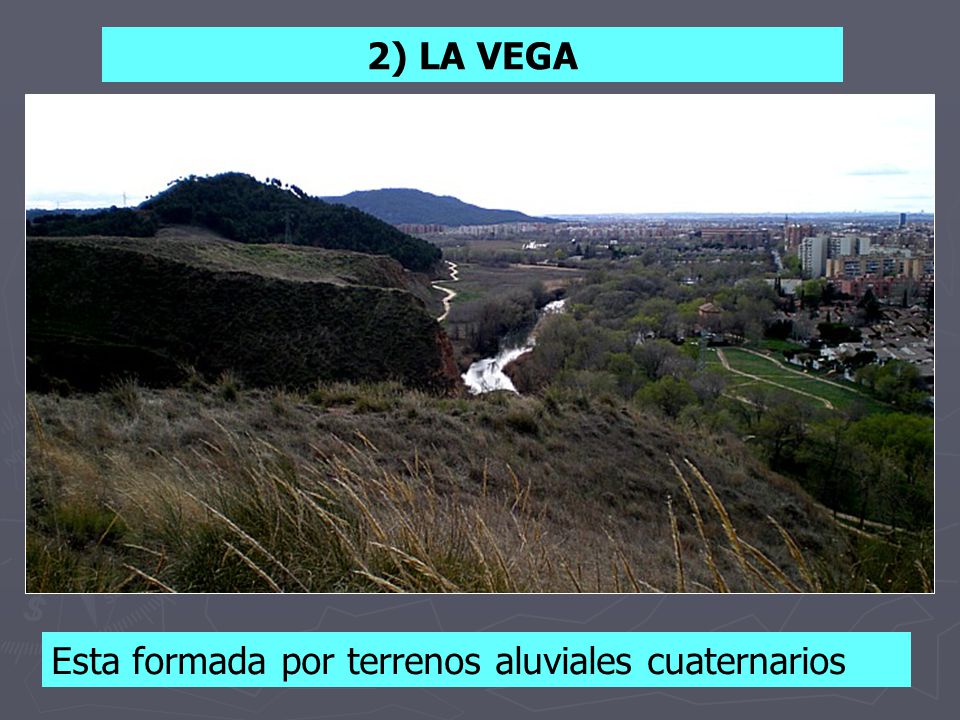

40 2) LA VEGA Esta formada por terrenos aluviales cuaternarios

41 La orilla izquierda esta formada por terrazas que ha labrado el río Henares

42 Tradicionalmente se ha desarrollado en esta zona una rica agricultura de regadío que daba lugar a prosperas granjas (El Encín, La Esgaravita, La Oruga) Huerta de Sementales

43 Hoy en día se han sustituido los cultivos de huerta (hortalizas y frutales) por maíz y cereales de invierno

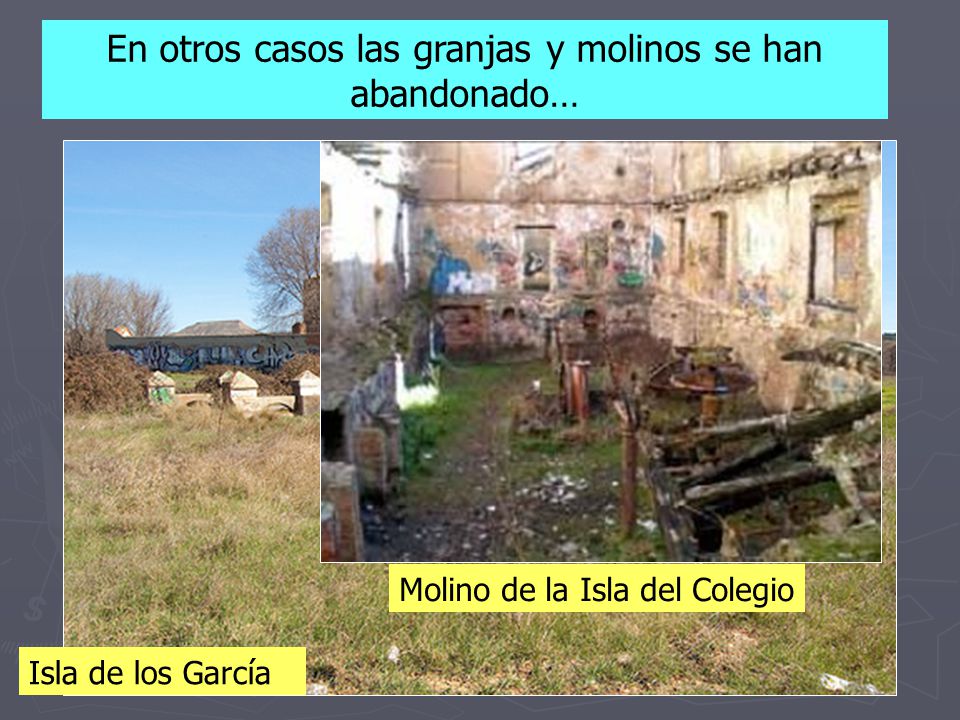

44 En otros casos las granjas y molinos se han abandonado…
Molino de la Isla del Colegio Isla de los García

45 …o se han dedicado a otros usos
Granja Escuela Recinto Ferial - Parque Instalaciones deportivas

46 De la vegetación natural de ribera solo queda la orilla del río, con…
álamos blancos chopos y olmos

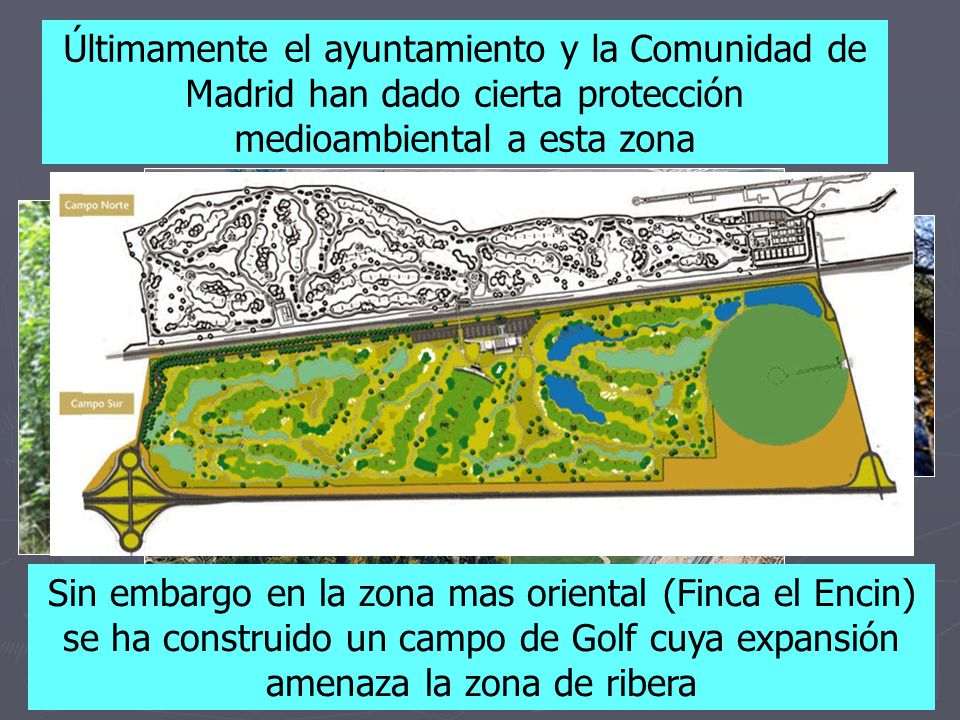

47 Últimamente el ayuntamiento y la Comunidad de Madrid han dado cierta protección medioambiental a esta zona Sin embargo en la zona mas oriental (Finca el Encin) se ha construido un campo de Golf cuya expansión amenaza la zona de ribera

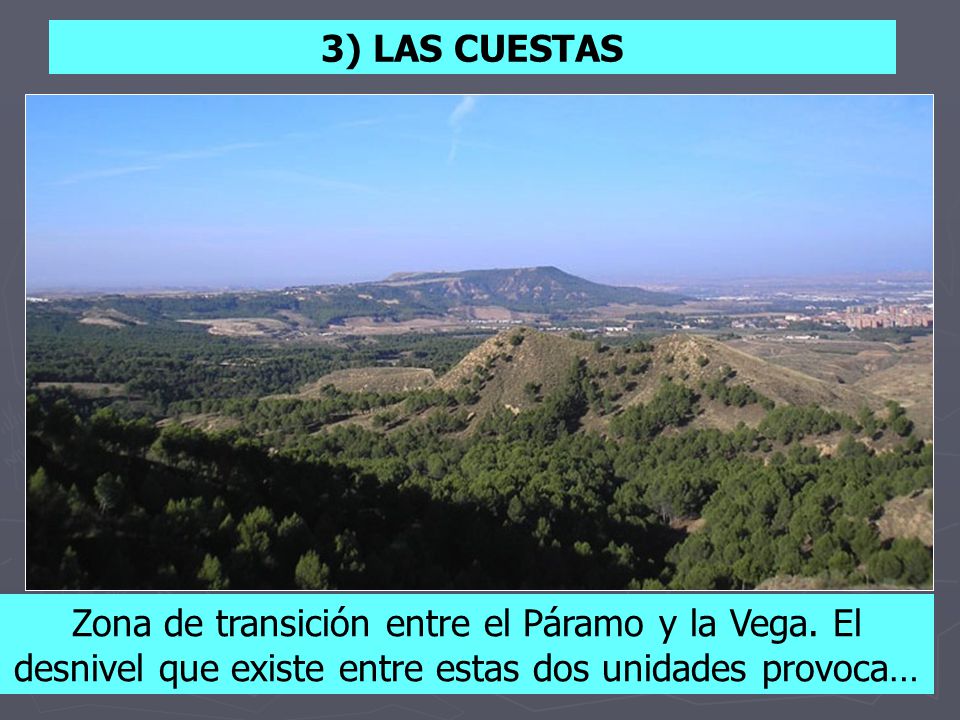

48 3) LAS CUESTAS Zona de transición entre el Páramo y la Vega. El desnivel que existe entre estas dos unidades provoca…

49 …una fuerte erosión por el agua de lluvia, lo que origina cárcavas, barrancos y torrenteras

50 La composición del suelo (yeso, margas…) ayuda este proceso erosivo
Cernícalos En las zonas de yeso se forman cortados en donde anidan aves. Su erosión provoca conos de deyección Mochuelos Grajillas

51 Las plantas crecen con poco agua y mucha salinidad y esto da lugar a zonas de mucho matorral (el atochar)

52 Zona muy poblada por conejos
El esparto, la retama, el tomillo y la férula abundan

53

54 Coscoja Encinas torvisco Acebuche En algunos lugares se conservan zonas de encinas y matorrales autóctonos

55 pero lo más habitual son las zonas repobladas con pino carrasco
allí caza el azor

56 Actualmente se sigue con esa política de repoblación

57

58 El paisaje esta dominado por una serie de cerros alomados como el Ecce Homo (834 m)

59 o el cerro del Viso

60 Grullas Halcones Milano negro Cigüeñas Esta zona forma hoy el “Parque Natural de los Cerros” gestionado desde el año por la Comunidad de Madrid. Es una importante lugar de paso de aves migratorias como…

61 4) EL PARAMO Es una llanura elevada (mas de 800 m)

62 cortada por profundos barrancos

63 El suelo es de caliza

64 El aprovechamiento agrícola es de cereal y olivo

65 La vegetación natural es el encinar y el quejigo

66

67 EL CLIMA Es Mediterráneo continentalizado. Caracterizado por: Veranos calurosos y secos (24º - 25º media) Inviernos fríos (5º - 6º media) Lluvias en primavera (mayo) y en otoño (Noviembre). No suele rebasar los 500 m.m. lo que nos da una situación de aridez, que dificulta la vida de las plantas en verano.
