1 MODELOS MATEMATICOS DE ESTADOS ESTABLES PARA DETERMINAR INFLUJO DE AGUA
Reservoir Engineering Handbook, Third Edition, Tarek Ahmed Applied Petroleum Reservoir Engineering, Craft, B,C and Hawkins

2 MODELO DE POT El modelo de Pot es el método mas simple que puede ser utilizado para estimar el influjo de agua a un yacimiento Esta basado en la definición básica de compresibilidad Una caída de presión en el yacimiento debido a la producción de fluidos causa que el agua del acuífero se expanda y fluya hacia el yacimiento Usualmente se utiliza para acuíferos pequeños, del mismo tamaño del yacimiento

3

4 El volumen de agua inicial en el acuífero puede ser calculado mediante la ecuación:

5 En el caso en que la influencia del acuífero no sea completamente radial , se define un factor de forma

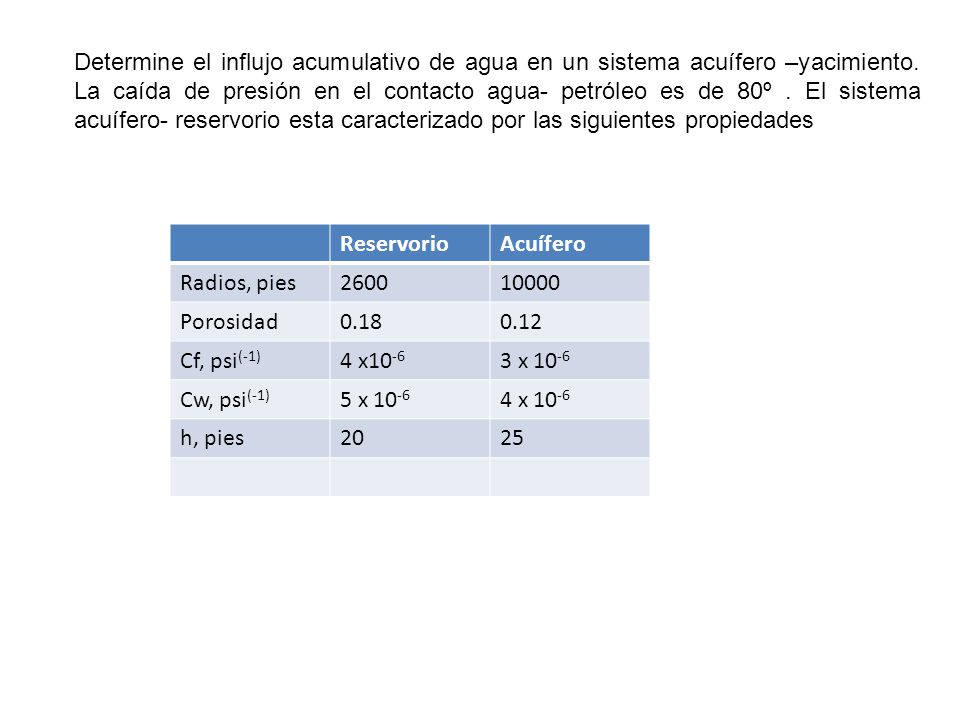

6 Determine el influjo acumulativo de agua en un sistema acuífero –yacimiento. La caída de presión en el contacto agua- petróleo es de 80º . El sistema acuífero- reservorio esta caracterizado por las siguientes propiedades Reservorio Acuífero Radios, pies 2600 10000 Porosidad 0.18 0.12 Cf, psi(-1) 4 x10-6 3 x 10-6 Cw, psi(-1) 5 x 10-6 4 x 10-6 h, pies 20 25

7 MODELO DE SCHILTHUIS El comportamiento de flujo esta descrito por la Ley de Darcy Régimen de flujo estable

8 El gráfico representa la variación de la presión del acuífero en función del tiempo

9 Las áreas I, II y III representan la caída de presión en un cierto intervalo de tiempo

10

11

12 EJERCICIO A partir de la siguiente información: Pi = 3500 psi, p = 3000 psi, Qo = STB/day Bo = 1.4 bbl/STB GOR = 900 Scf/STB Rs = 700 scf/STB Bg = bbl/scf Qw = Bw = 1.0 bbl/STB Determine la constante de influjo de agua de Schilthuis

13 La historia de presión de un sistema acuífero-reservorio está dada por:
t(días) p(psi) 100 3450 200 3410 300 3380 400 3340 El acuífero esta bajo la condición de estado estable, con una constante de influjo de agua estimada de 130 bbl/day/psi. La presión inicial del reservorio es de 3500 psi. Determine el influjo acumulativo de agua después de 100, 200, 300 y 400 días, usando el modelo de estado estable

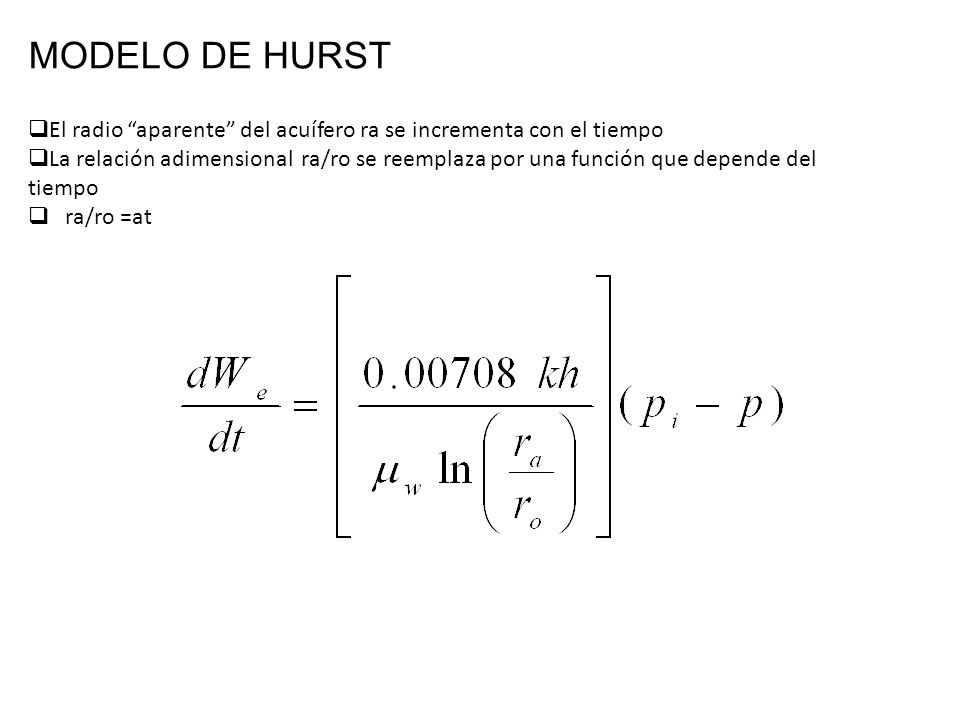

14 MODELO DE HURST El radio “aparente” del acuífero ra se incrementa con el tiempo La relación adimensional ra/ro se reemplaza por una función que depende del tiempo ra/ro =at

15

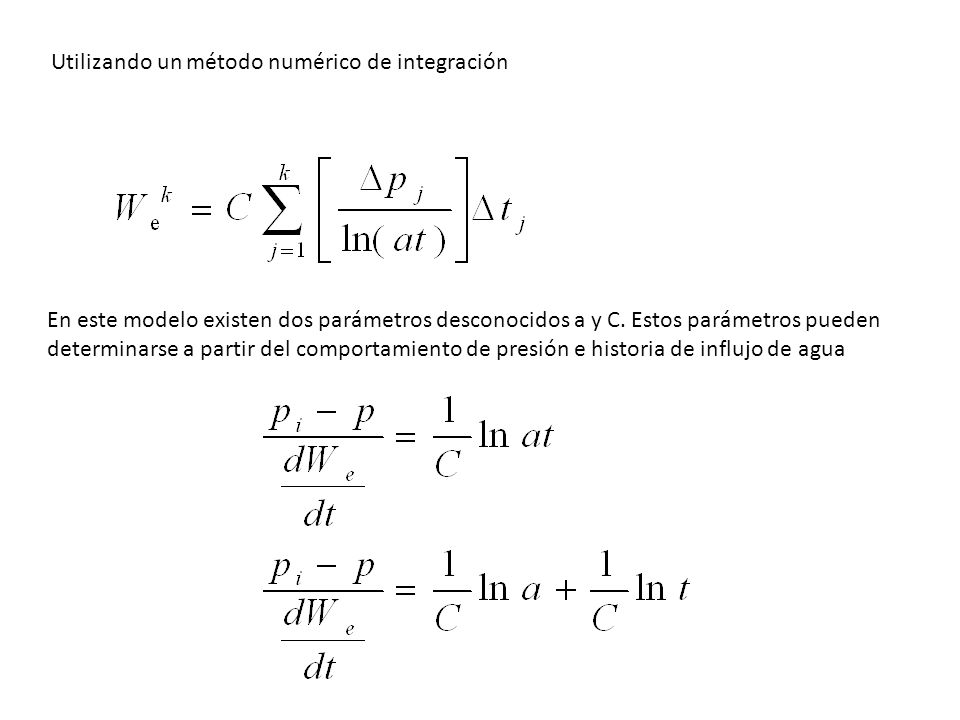

16 Utilizando un método numérico de integración
En este modelo existen dos parámetros desconocidos a y C. Estos parámetros pueden determinarse a partir del comportamiento de presión e historia de influjo de agua

17 DETERMINACION GRAFICA DE C Y a

18 Los siguientes datos, fueron presentados por Craft and Hawkins (1959)
Los siguientes datos, fueron presentados por Craft and Hawkins (1959). Los datos corresponden a la presión del reservorio como una función del tiempo en un sistema acuífero – reservorio. La tasa de influjo de agua estuvo calculada numéricamente para cada periodo de tiempo: Tiempo (dias) Presión (psi) We (Mbbl) ew (bbl/dia) pi – p 3793 182.5 3774 24.8 389 19 365.0 3709 172.0 1279 84 547.5 3643 480.0 2158 150 730.0 3547 978.0 3187 246 912.5 3485 1616.0 3844 308 1095.0 3416 2388.0 4458 377 La caída de presión en la frontera es de 3379 después de días de producción. Determine el influjo de agua acumulativo después de ese tiempo

19 PROBLEMAS PARA PRACTICAR
Determine el influjo acumulativo de agua. Si la caída de presión es de 200 psi en el contacto agua- petróleo, con un ángulo de 50º. El sistema acuífero- reservorio esta caracterizado por las siguientes propiedades Reservorio Acuífero Radios, pies 6000 20000 porosidad 0.18 0.15 cf, psi(-1) 4 x 10-6 3 x 10-6 cw, psi(-1) 5 x 10-6 h, pies 25 20

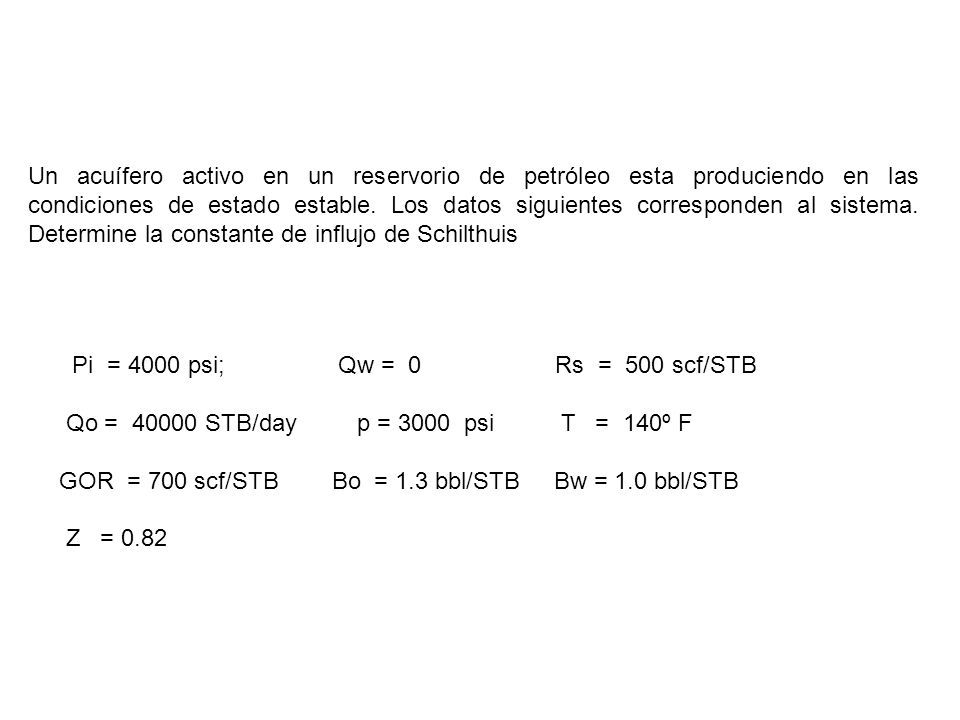

20 Un acuífero activo en un reservorio de petróleo esta produciendo en las condiciones de estado estable. Los datos siguientes corresponden al sistema. Determine la constante de influjo de Schilthuis Pi = 4000 psi; Qw = Rs = 500 scf/STB Qo = STB/day p = psi T = 140º F GOR = 700 scf/STB Bo = 1.3 bbl/STB Bw = 1.0 bbl/STB Z = 0.82

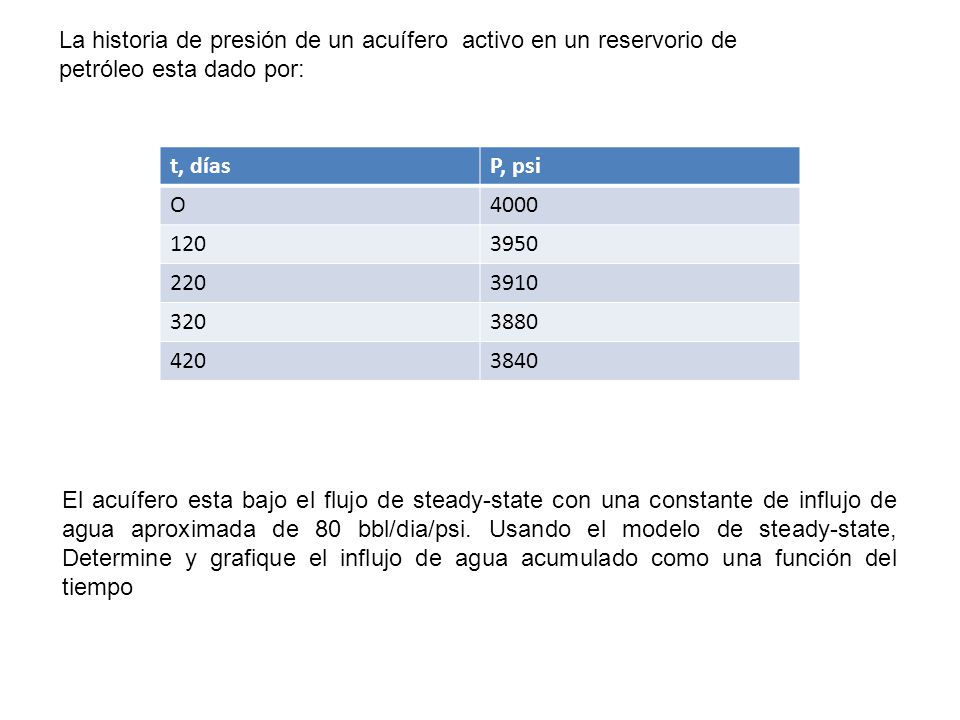

21 La historia de presión de un acuífero activo en un reservorio de petróleo esta dado por:
